《电力系统自动化》电力监控实验报告

电力系统自动化技术实训报告1. 实训目标本次实训旨在深入了解电力系统自动化技术，并通过实际操作掌握相关技能。

具体目标包括：- 理解电力系统自动化技术的基本原理和应用领域；- 研究电力系统自动化技术的常用设备和工具；- 能够使用软件对电力系统进行监测、控制和管理；- 掌握电力系统自动化技术中的数据分析和故障诊断方法。

2. 实训内容2.1 理论研究通过研究电力系统自动化技术的相关理论，包括但不限于以下内容：- 电力系统自动化技术的发展历程和现状；- 电力系统自动化技术的基本原理和工作原理；- 电力系统自动化技术的应用领域和优势；- 电力系统自动化技术中的常用设备和工具。

2.2 实践操作通过实践操作，深入了解和掌握电力系统自动化技术的具体实施方法和技能，包括但不限于以下内容：- 使用软件对电力系统进行监测和数据采集；- 使用软件对电力系统进行控制和管理；- 进行电力系统自动化技术的实验和模拟；- 研究电力系统故障诊断和数据分析方法。

3. 实训成果通过本次实训，预计能够达到以下成果：- 对电力系统自动化技术有较为全面的理解和掌握；- 能够独立进行电力系统的监测、控制和管理；- 能够运用电力系统自动化技术进行故障诊断和数据分析；- 具备一定的实践操作能力和技术应用能力。

4. 实训总结本次实训通过理论研究和实践操作，使我对电力系统自动化技术有了更深入的了解和掌握。

通过实际操作，我学会了使用软件对电力系统进行监测、控制和管理，并掌握了电力系统故障诊断和数据分析方法。

这些技能对于我未来在电力系统领域的发展具有重要意义。

通过本次实训，我对电力系统自动化技术的应用前景和发展趋势有了更清晰的认识，也增强了我在该领域的专业能力。

5. 参考资料- 电力系统自动化技术教材- 相关学术论文和专业期刊- 电力系统自动化技术实验指导书。

电力系统自动化技术实习纪实报告
实习概述
本次实习是在某电力公司进行的电力系统自动化技术实习。

实习期间，我主要参与了电力系统自动化设备的安装、调试和维护工作，同时也了解了电力系统自动化技术的基本原理和应用。

实习内容
1. 设备安装：我参与了电力系统自动化设备的安装工作。

根据图纸和技术要求，我和团队成员一起进行了设备的安装，包括控制器、传感器等。

在安装过程中，我学习了设备的基本组成和安装方法，并了解了设备与电力系统的连接方式。

2. 调试工作：在设备安装完成后，我参与了设备的调试工作。

通过与其他团队成员的合作，我们对设备进行了连接和测试，确保设备能够正常运行。

我学习了设备调试的基本方法和技巧，掌握了如何调整参数和排除故障。

3. 维护工作：除了安装和调试，我还参与了设备的日常维护工作。

我学习了设备的保养方法和维修技巧，了解了设备故障排查和
维修的基本流程。

通过实际操作，我提升了自己的技能和实践能力。

实习收获
通过这次实习，我对电力系统自动化技术有了更深入的了解和
认识。

我学习了电力系统的基本原理和运行方式，了解了自动化设
备在电力系统中的作用和应用。

同时，我也提升了自己的实践能力
和团队合作能力，学会了与他人有效沟通和协作。

总结
通过这次实习，我对电力系统自动化技术有了更全面的认识，
也对自己的职业发展有了更明确的规划。

我将继续学习和提升自己
的专业知识和技能，为电力系统自动化技术的发展做出贡献。

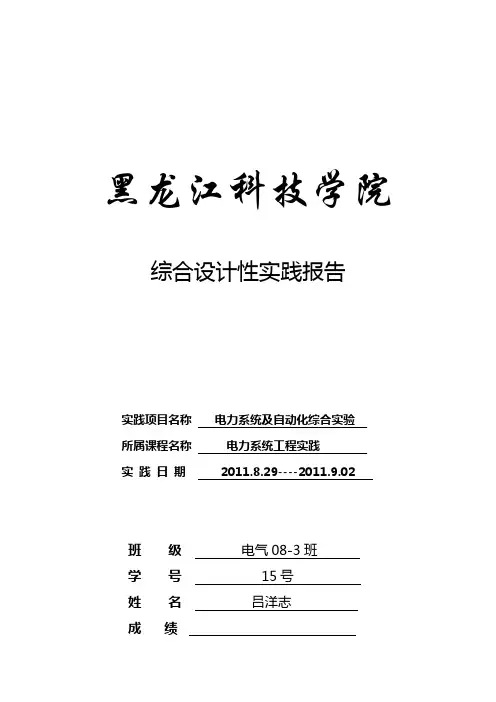

黑龙江科技学院综合设计性实践报告实践项目名称电力系统及自动化综合实验所属课程名称电力系统工程实践实践日期2011.8.29----2011.9.02班级电气08-3班学号15号姓名吕洋志成绩电气与信息工程学院实践基地Window2000 操作平台的真正32位集成软件系统。

它完全按照国家电力部的要求设计，并结合本公司的设备作出优化，使其在运行中达到最佳效果。

CAMS系统分为四个模块，分别为：运行系统，前置机系统，实时数据库系统，二次开发系统。

G-EG-AW-GKMDMF MGG-BMAG-DMBMCMD纯电阻纯电感感性负荷G-CME双回输电线路接线示意图【实验环境】（使用的软件）1．硬件：LH-WDT-III电力系统自动化综合实训装置2.LH-PS-5G电力系统微机监控实训平台3.软件：综合自动化组态软件CAMS实践内容：【实践方案设计】实践一：选择它励恒Ｕf控制方式，开机建压不并网，改变机组的转速45Hz-52Hz，、实践三图实践一：当发电机频率改变时，观察发电机电压，励磁电流。

（1）首先检查各电流表，电压表调零,检验仪器是否正常；（2）同期方式打倒“OFF”，励磁方式为“微机它励”，调速装置中为“手动”，“0”，悬钮打在最小值，手动励磁悬钮在最小值；（3）打开电源开关、励磁开关、原动机开关；（4）在调速装置中从左向右缓慢地旋转旋钮以调节发电机的频率；（5）当频率改变时，记录发电机电压、励磁电压，励磁电流；实践一数据表：发电机频率发电机电压励磁电流励磁电压47Hz 355V 1.1A 25V48Hz 360V 1A 23V50Hz 365V 0.9A 21V51Hz 325V-360V 0.7A 10V-20V 分析：在发电机频率不断增大的情况下，励磁电压和励磁电流不断减小，原因是由于发电机的旋转，在原动机内产生反向磁场，从而减小了原动机的励磁电压，又因为。

《电力系统及自动化综合实验报告》摘要：本报告主要介绍了电力系统及自动化综合实验的内容、目的、原理以及实验结果的分析。

通过对电力系统的模拟与控制实验，加深了对电力系统基本原理和自动化技术的理解，提高了实际操作能力。

一、引言电力系统及自动化是电气工程及其自动化专业的重要课程，其理论知识与实践技能对于学生未来的工程应用具有重要意义。

为了加深对电力系统及自动化理论的理解，提高实际操作能力，进行了电力系统及自动化综合实验。

本报告将详细介绍实验的内容、目的、原理及实验结果的分析。

二、实验内容及目的1.实验内容本实验主要包括以下内容：（1）电力系统模拟实验：通过模拟软件，建立电力系统的模型，分析电力系统的稳定性、暂态稳定性等性能指标。

（2）电力系统自动化控制实验：利用PLC编程技术，实现对电力系统的自动控制，包括发电机电压、频率的调节，负载的自动分配等。

2.实验目的（1）掌握电力系统的基本原理，如电路理论、电机原理等。

（2）了解电力系统的运行特性，如稳定性、暂态稳定性等。

（3）熟悉电力系统自动化控制技术，如PLC编程、传感器应用等。

（4）提高实际操作能力，培养解决实际问题的能力。

三、实验原理1.电力系统模拟实验原理电力系统模拟实验主要通过模拟软件建立电力系统的模型，分析其性能指标。

模拟软件根据电力系统的电路原理和电机原理，通过数值计算方法，模拟电力系统的运行过程，从而得出电力系统的性能数据。

2.电力系统自动化控制实验原理电力系统自动化控制实验主要利用PLC编程技术，实现对电力系统的自动控制。

PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业控制的计算机，具有逻辑运算、定时、计数等功能。

通过编写PLC程序，实现对电力系统的自动控制。

四、实验结果及分析1.电力系统模拟实验结果及分析通过模拟实验，得到了电力系统的稳定性、暂态稳定性等性能数据。

分析数据可以得出以下结论：（1）电力系统的稳定性与电力系统的结构、参数等有关，合理的电力系统结构和参数可以保证电力系统的稳定运行。

一、前言随着科技的飞速发展，电力系统自动化已成为现代电力系统的重要组成部分。

为了提高电力系统的运行效率、保障电力系统的安全稳定，我国对电力系统自动化技术的研究和应用投入了大量的人力物力。

为了使学生们更好地了解电力系统自动化技术，提高动手能力和实际操作技能，我们组织了电力系统自动化实训课程。

本文将对我参加的电力系统自动化实训过程进行总结和分析。

二、实训目的1. 了解电力系统自动化技术的基本原理和组成；2. 掌握电力系统自动化设备的操作方法和调试技巧；3. 培养学生解决实际问题的能力，提高动手实践能力；4. 激发学生对电力系统自动化技术的兴趣，为今后从事相关工作打下基础。

三、实训内容1. 电力系统自动化技术基本原理（1）电力系统自动化技术概述电力系统自动化技术是指利用电子、计算机、通信等技术，实现电力系统运行、监控、保护和控制的自动化。

它主要包括以下几个方面：①电力系统监控：对电力系统运行状态进行实时监测，及时发现并处理异常情况；②电力系统保护：对电力系统中的故障进行快速切除，保障电力系统安全稳定运行；③电力系统控制：对电力系统进行优化调度，提高电力系统运行效率；④电力系统通信：实现电力系统各环节之间的信息交换和资源共享。

（2）电力系统自动化设备电力系统自动化设备主要包括：①继电保护装置：对电力系统故障进行检测、判断和切除；②监控装置：对电力系统运行状态进行实时监测；③控制装置：对电力系统进行优化调度；④通信装置：实现电力系统各环节之间的信息交换。

2. 电力系统自动化设备操作与调试（1）继电保护装置操作与调试①操作步骤：检查设备外观、连接线、电源等，进行设备自检；投入运行，观察设备运行状态，发现异常及时处理。

②调试方法：根据实际运行情况，调整保护定值、时间等参数，确保设备正常运行。

（2）监控装置操作与调试①操作步骤：检查设备外观、连接线、电源等，进行设备自检；投入运行，观察设备运行状态，发现异常及时处理。

电力系统自动化实验报告（二）引言概述:本文是关于电力系统自动化实验的报告，旨在分析和总结电力系统自动化的实验结果和应用。

本报告主要总结了电力系统自动化实验的五个主要方面，包括实验目的、实验装置、实验过程、实验数据分析和实验结果。

通过对这些方面的详细分析和讨论，旨在加深对电力系统自动化实验的理解。

正文:1. 实验目的:1.1 掌握电力系统自动化的基本原理和方法。

1.2 理解电力系统自动化在实际应用中的重要性。

1.3 学习使用电力系统自动化设备和软件。

2. 实验装置:2.1 介绍所使用的特定设备和软件。

2.2 分析实验装置的功能和特点。

2.3 讨论实验装置的优缺点。

3. 实验过程:3.1 详细描述实验的步骤和流程。

3.2 解释每个步骤的目的和意义。

3.3 分析实验过程中可能出现的问题和解决方法。

4. 实验数据分析:4.1 记录实验过程中获得的数据。

4.2 对数据进行分析和解释。

4.3 比较不同实验条件下的数据结果。

5. 实验结果:5.1 总结实验所得的主要结果。

5.2 分析实验结果与预期目标的一致性。

5.3 探讨实验结果的启示和应用前景。

总结:通过对电力系统自动化实验的详细分析和讨论，本报告总结出以下几点结论：首先，掌握了电力系统自动化的基本原理和方法，这对于实际应用具有重要意义。

其次，实验装置的功能和特点对于实验结果具有重要影响，需要充分了解和评估。

第三，实验过程中可能出现的问题需要及时解决，以确保实验顺利进行。

第四，实验数据的分析和解释对于得出准确的实验结果至关重要。

最后，本实验结果与预期目标基本一致，说明电力系统自动化具备良好的应用前景。

电力系统自动化技术实习实践报告一、实习背景与目的1.1 实习背景随着我国经济的快速发展，电力系统作为国民经济的重要支柱，其自动化技术水平日益提高。

为了适应这一发展趋势，培养具有实际操作能力和创新精神的电力系统自动化技术人才，本次实习实践报告应运而生。

1.2 实习目的本次实习旨在通过实际操作，使学生了解并掌握电力系统自动化技术的基本原理、设备组成、运行方式及维护方法，提高学生在电力系统自动化领域的实际工作能力，培养学生的创新意识和团队协作精神。

二、实习内容与过程2.1 实习内容本次实习主要包括以下几个方面：1. 电力系统自动化设备认知2. 自动化装置接线与调试3. 电力系统自动化监控系统操作4. 故障分析与处理5. 实习报告撰写2.2 实习过程1. 实习前期，通过对电力系统自动化设备进行认知，了解各种自动化装置的名称、功能、特点及应用范围。

2. 实习中期，学习并掌握自动化装置的接线方法、调试技巧，熟练操作电力系统自动化监控系统，了解其工作原理。

3. 实习后期，通过模拟故障，分析并处理实际问题，提高解决电力系统自动化设备问题的能力。

4. 实习结束前，撰写实习报告，总结实习期间的学习和工作成果。

三、实习成果与收获3.1 实习成果1. 掌握了电力系统自动化设备的基本原理和运行方式。

2. 学会了自动化装置的接线方法和调试技巧。

3. 熟悉了电力系统自动化监控系统的操作和工作原理。

4. 提高了解决电力系统自动化设备问题的能力。

3.2 收获1. 理论知识与实际操作相结合，提高了实践能力。

2. 学会了团队协作，增强了沟通与组织能力。

3. 培养了创新意识，为今后从事电力系统自动化技术工作奠定了基础。

四、实习总结与展望本次实习使我深入了解了电力系统自动化技术，掌握了实际操作技能，为今后的工作打下了坚实基础。

在今后的学习和工作中，我将继续努力，不断提高自己的专业素养，为我国电力系统自动化技术的发展贡献自己的力量。

---文档结束。

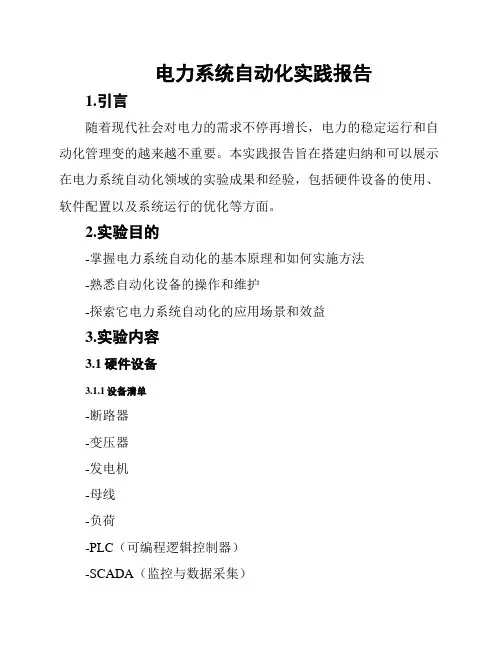

电力系统自动化实践报告1.引言随着现代社会对电力的需求不停再增长，电力的稳定运行和自动化管理变的越来越不重要。

本实践报告旨在搭建归纳和可以展示在电力系统自动化领域的实验成果和经验，包括硬件设备的使用、软件配置以及系统运行的优化等方面。

2.实验目的-掌握电力系统自动化的基本原理和如何实施方法-熟悉自动化设备的操作和维护-探索它电力系统自动化的应用场景和效益3.实验内容3.1硬件设备3.1.1设备清单-断路器-变压器-发电机-母线-负荷-PLC（可编程逻辑控制器）-SCADA（监控与数据采集）3.1.2设备不能操作-断路器：半自动和自动控制-变压器：功能调节电压和负载-发电机：启动后、停止和频率调整-母线：连接和断线设备-负荷：分配和调整电力-PLC：编程和设备完全控制-SCADA：监控和数据采集3.2软件配置3.2.1软件清单-PLC编程软件-SCADA监控软件-数据分析和报表软件3.2.2软件你操作-PLC编程软件：汇编语言压制程序，配置输入输出-SCADA监控软件：实时监控设备状态，数据展示-数据分析和报表软件：分析历史数据，生成报表3.3系统运行3.3.1运行流程1.设备起动：左面起动发电机、变压器、负荷等设备2.自动控制：PLC参照去设置的逻辑自动控制设备运行3.数据采集：SCADA实时监控设备状态，采集数据4.数据分析：对采药的数据并且分析，优化运行软件5.报表生成沉淀：参照分析结果生成运行报表3.3.2运行优化-决定设备参数：参照求实际情况变动设备参数，能提高系统性能-系统优化完全控制逻辑：优化系统PLC控制逻辑，增加自动化水平-定期维护：对设备进行定期维护，确保全稳定运行4.实验结果与分析4.1实验数据-设备运行状态数据-电力负荷数据-设备故障数据4.2数据分析-设备运行效率：分析设备运行状态数据，评估设备运行效率-负荷分配：分析电力负荷数据，优化系统负荷分配-设备故障诊断：分析设备故障数据，诊断故障原因5.实验总结通过本实践报告，我们对电力系统自动化有了更深入的了解，能够掌握了相关设备的操作和以维护方法，探寻中了自动化在继电保护的应用场景和效益。

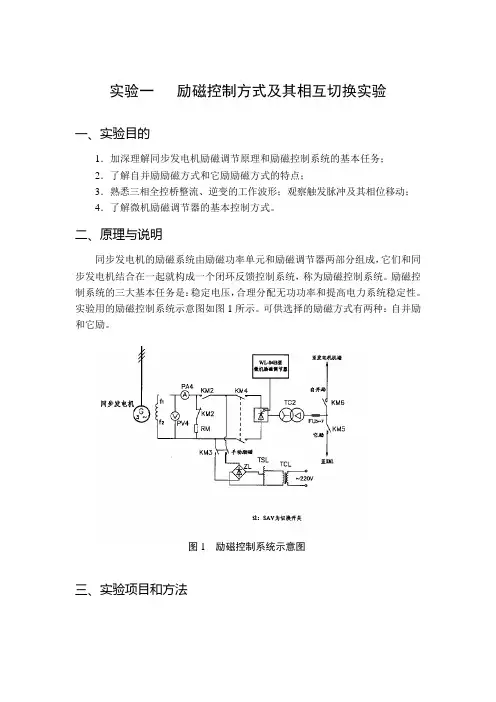

实验一励磁控制方式及其相互切换实验一、实验目的1．加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；2．了解自并励励磁方式和它励励磁方式的特点；3．熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动；4．了解微机励磁调节器的基本控制方式。

二、原理与说明同步发电机的励磁系统由励磁功率单元和励磁调节器两部分组成，它们和同步发电机结合在一起就构成一个闭环反馈控制系统，称为励磁控制系统。

励磁控制系统的三大基本任务是：稳定电压，合理分配无功功率和提高电力系统稳定性。

实验用的励磁控制系统示意图如图1所示。

可供选择的励磁方式有两种：自并励和它励。

三、实验项目和方法图1 励磁控制系统示意图（一）不同α角（控制角）对应的励磁电压波形观测表2-1计算公式： Ud=1.35UacCOSα（0≤α≤π/3)（二）控制方式及其相互切换1．恒U G=400V表2-2率在50±5Hz范围内变化时，励磁调节器可将发电机电压恒定在400±2V的范围内，即实现了恒U G=400V的功能，满足要求。

2．恒IL=2A选择它励恒I L方式，开机建压不并网，改变机组转速45Hz～55Hz，记录频率与发电机电压、励磁电流、控制角α的关系数据。

表2-3在50±5Hz范围内变化时，励磁调节器可将励磁电流恒定在2±0.01A的范围内，即实现了恒IL=2A的功能，故认为满足要求。

⒊恒Ug=3V表2-4在50±5Hz范围内变化时，励磁调节器可将给定电压恒定在3±0.015V的范围内，即实现了恒Ug=3V的功能，故认为满足要求。

⒋恒Q=0.569Kvar表2-5电压在350～410V范围内变化时，励磁调节器可将无功功率Q恒定在0.569±0.034 KVA的范围内，即实现了恒Q=0.569Kvar的功能，故认为满足要求。

4．恒Q方式表2-6注意：四种控制方式相互切换时，切换前后运行工作点应重合。

电力系统自动化实践报告1. 概述本报告旨在总结电力系统自动化实践的经验和成果。

自动化技术在电力系统中的应用已经成为现代电力行业的重要组成部分。

通过自动化技术的引入，电力系统的运行效率得到了显著提升，同时也提高了供电的可靠性和安全性。

2. 自动化技术应用在电力系统自动化实践中，我们主要采用了以下几种自动化技术：2.1 变电站自动化通过引入自动化设备和系统，实现变电站的自动化运行和监控。

例如，我们采用了远动装置和自动化保护装置，实现了对变电站的远程监控和控制，提高了变电站的运行效率和安全性。

2.2 电网监控系统建立了电网监控系统，实时监测电力系统的运行状态和负荷情况。

通过监控系统，我们可以及时发现电力系统的异常情况，并采取相应的措施进行调整和处理，确保电力系统的稳定运行。

2.3 负荷调度系统引入了负荷调度系统，实现对电力系统负荷的智能调度和优化。

通过负荷调度系统，我们可以根据电力系统的实际情况和需求，合理安排负荷分配，提高供电的效率和质量。

3. 实践成果通过电力系统自动化的实践，我们取得了以下几方面的成果：3.1 提高供电可靠性自动化技术的应用使得电力系统的运行更加稳定和可靠。

通过自动化的监控和控制，我们可以及时发现和处理电力系统的故障和异常情况，提高了供电的可靠性和连续性。

3.2 提升运行效率自动化技术的引入使得电力系统的运行效率得到了显著提升。

通过自动化设备和系统的协调工作，我们可以实现电力系统的智能调度和优化，降低能耗和成本，提高了电力系统的运行效率。

3.3 加强安全保障自动化技术的应用增强了电力系统的安全保障能力。

通过自动化的监测和控制，我们可以及时发现电力系统中存在的安全隐患，并采取相应的措施进行处理和修复，提高了电力系统的安全性和稳定性。

4. 结论电力系统自动化的实践为电力行业的发展和改进提供了有力支持。

通过自动化技术的应用，我们可以提高供电的可靠性和安全性，提升电力系统的运行效率，实现可持续发展的目标。

电力系统自动化实验报告班级：F****** 姓名：*** 学号：**********实验三系统认识和通讯特性实验一、实验目的1．深入理解配电自动化系统的构成和工作方式2．深入理解配电自动化系统的通讯方式和原理3．学会对监控终端设备的基本设置4．学习MODBUS通信协议及报文二、实验内容1.认识配电自动化系统的体系结构和一次系统的构成本配电监控实验系统分为配电系统实验室和电力监控系统实验室两部分。

其中配电系统实验室模拟建立了0.4KV低压电网，采用2路进线、10路出线的典型结构，并由现场监控单元PM850，PM810，智能框架断路器MT对一次设备进行监控。

一次系统构成示意图电力监控系统实验室模拟建立一套后台监控系统，实现对电力信息的遥测量、遥信量的采集和处理，对电力设备的遥控、遥调，以及对系统采集量进行记录和报表输出等功能。

系统采用分散、分层结构设计，按间隔单元划分、模块化设计，整个系统分为三层：现场监控层、通讯管理层和系统管理层。

配电数据通过现场监控层进行采集和就地显示，经过配电通讯管理层的协议转换，最终由系统管理层实现集中的管理。

现场监控层：所有监控单元相对独立，按一次设备对应分布式配置，安装在开关柜回路内，完成保护、控制、监测和通信等功能，同时具有动态实时显示开关设备工作状态、运行参数、故障信息和事件记录、保护定值等功能。

监控单元与开关柜融为一体，构成智能化开关柜，经RS485通信接口接入现场总线。

通讯管理层：完成监控层和管理层之间的网络连接、转换和数据、命令的交换，达到信息资源共享。

系统管理层：由监控主机、打印机组成。

监控主机采用IBM计算机，同时采用中国上海威能电力科技股份有限公司的C5分布式监控系统来进行监控，同时集成相关报表输出等功能。

2.认识监控终端设备3.认识后台主站监控软件4.认识监控终端和后台监控软件之间的通讯方式-MODBUS协议Modbus协议是工业控制器网络协议中的一种，此协议定义了一个控制器能认识的消息结构，描述了一个控制器请求访问其它设备、回应来自其它设备的请求以及侦测错误并记录的过程。

电力系统自动化实验报告概述电力系统自动化是指通过使用先进的控制、监测和保护技术，实现电力系统的自主运行和管理。

本实验旨在探究电力系统自动化的原理和实际应用，通过采集数据并进行分析，评估电力系统运行的稳定性和可靠性。

实验目标和步骤本次实验的主要目标是通过对电力系统自动化设备的配置和实际操作，了解电力系统的运行原理，包括负荷管理、设备监测和故障保护等方面。

具体步骤如下：1. 确定实验需求和方案：根据实验要求和设备配置，制定实验方案，包括电力系统的拓扑结构、测试点的选择和数据采集与分析方法等。

2. 连接实验设备：根据实验拓扑结构图，连接电力系统自动化设备，包括主变压器、发电机、负荷和保护设备等。

3. 采集数据：通过电力系统自动化设备，实时采集电力系统的运行数据，包括电流、电压、频率等。

4. 数据分析与评估：利用采集到的数据，对电力系统运行的稳定性和可靠性进行分析和评估，包括负荷管理、设备监测和故障保护等方面。

实验结果与讨论通过对采集的数据进行分析和评估，可以得出以下结论：1. 负荷管理：根据所采集的负荷数据，可以确定电力系统的负荷特性和负荷变化趋势，进而优化电力系统的负荷调度，提高电力系统的效率和稳定性。

2. 设备监测：通过监测电力系统中各个设备的运行状态和参数，可以实时掌握设备的工作情况和性能指标，避免设备故障和损坏，提高设备的可靠性和寿命。

3. 故障保护：根据电力系统中各个设备的数据和故障保护策略，可以实现快速故障检测和隔离，并及时采取应对措施，保障电力系统的安全运行。

结论通过本次实验，我们深入了解了电力系统自动化的原理和实际应用，通过采集和分析数据，评估了电力系统的稳定性和可靠性。

电力系统自动化技术的运用，能够提高电力系统的效率、稳定性和可靠性，对于现代电网的发展具有重要意义。

电力系统自动化技术实训报告一、实训目的通过本次电力系统自动化技术实训，使学生掌握电力系统的基本组成、工作原理和运行方式，培养学生对电力系统的认识和实际操作能力，加深对电力系统自动化的理解，提高学生的实际工程实践能力。

二、实训内容本次实训主要包括以下内容：1. 电力系统概述：了解电力系统的基本组成、运行原理和运行方式。

2. 电力系统自动化设备：学习各种自动化设备的功能、结构和应用。

3. 电力系统保护与控制：掌握电力系统保护的基本原理、保护装置的结构和功能。

4. 电力系统自动化控制系统：了解电力系统自动控制系统的组成、工作原理和应用。

5. 电力系统仿真与实验：进行电力系统仿真实验，掌握实际操作技能。

三、实训过程1. 电力系统概述在实训的第一阶段，我们对电力系统的基本组成、运行原理和运行方式进行了学习和讨论。

我们了解到，电力系统主要由发电机、变压器、输电线路、配电线路、电力用户等组成。

电力系统运行原理是：发电机产生电能，通过变压器升压，输电线路传输到电力用户，通过配电线路分配给用户。

了解这些基本知识对我们后续学习电力系统自动化技术具有重要意义。

2. 电力系统自动化设备在实训的第二阶段，我们学习了各种自动化设备的功能、结构和应用。

主要包括：断路器、隔离开关、接触器、继电器、自动调节器等。

这些设备在电力系统中起到保护和控制作用，是电力系统自动化的重要组成部分。

通过学习，我们对这些设备的原理和应用有了更深入的了解。

3. 电力系统保护与控制在实训的第三阶段，我们学习了电力系统保护的基本原理、保护装置的结构和功能。

主要包括：过电流保护、差动保护、距离保护、接地保护等。

这些保护装置能够及时发现电力系统中的故障，并采取措施消除故障，保证电力系统的安全稳定运行。

通过学习，我们了解了这些保护装置的工作原理和应用。

4. 电力系统自动化控制系统在实训的第四阶段，我们了解了电力系统自动控制系统的组成、工作原理和应用。

主要包括：发电机励磁控制系统、变压器有载调压控制系统、线路故障切除控制系统等。

电力系统自动化技术实习报告一、实习背景和目的作为一名电气工程专业的学生，为了提高自己的实践能力和理论知识的应用能力，我参加了电力系统自动化技术的实习。

实习的目的是了解电力系统自动化技术的原理和应用，熟悉电力系统的运行和维护，掌握自动化设备的操作和调试技巧。

二、实习内容和过程在实习期间，我参与了电力系统自动化设备的操作和调试，学习了电力系统自动化技术的原理和应用。

具体内容包括：1. 学习电力系统的基本原理和组成：了解了电力系统的发电、输电、变电、配电和用电的基本过程，熟悉了电力系统中的各种设备和设施。

2. 学习电力系统自动化的概念和原理：了解了电力系统自动化的定义和作用，学习了自动化设备的工作原理和功能。

3. 操作自动化设备：学习了自动化设备的操作方法，包括遥控、遥信、遥测等功能的操作，掌握了自动化设备的运行和调试技巧。

4. 分析和解决故障：学习了自动化设备常见故障的现象和原因，通过实际操作和模拟实验，提高了故障排除和解决问题的能力。

三、实习成果和收获通过实习，我取得了以下成果和收获：1. 掌握了电力系统自动化技术的基本原理和应用，了解了自动化设备的工作过程和功能。

2. 提高了操作自动化设备的能力，能够熟练进行遥控、遥信、遥测等功能的操作。

3. 增强了故障排除和解决问题的能力，通过实际操作和模拟实验，学会了分析和解决自动化设备常见故障的方法。

4. 加深了对电力系统运行和维护的理解，了解了电力系统自动化技术在实际工程中的应用和重要性。

四、实习总结和展望通过这次实习，我对电力系统自动化技术有了更深入的了解和认识。

我认识到电力系统自动化技术是电力系统运行和维护的重要手段，对于提高电力系统的安全性和可靠性具有重要意义。

同时，我也意识到电力系统自动化技术的应用需要专业的知识和技能，需要不断学习和提高。

在今后的学习和工作中，我将继续深入学习和研究电力系统自动化技术，提高自己的专业素养和技能水平。

我希望能够将所学知识应用到实际工程中，为电力系统的发展和进步做出自己的贡献。

电力系统及自动化实验报告书实验名称：电力系统综合自动化实训专业班级： 114217402学号：姓名：杜文睿联系：实验时间：第15-16周复杂电力系统运行方式实验一、实验目的1．了解和掌握对称稳定情况下，输电系统的网络结构和各种运行状态与运行参数值变化围。

2．理论计算和实验分析，掌握电力系统潮流分布的概念。

3．加深对电力系统暂态稳定容的理解，使课堂理论教学与实践相结合，提高学生的感性认识。

二、原理与说明现代电力系统电压等级越来越高，系统容量越来越大，网络结构也越来越复杂。

仅用单机对无穷大系统模型来研究电力系统，不能全面反映电力系统物理特性，如网络结构的变化，潮流分布，多台发电机并列运行等等。

“PS-5G型电力系统微机监控实验台”是将五台“WDT-IIC或WDT-III型电力系统综合自动化实验台”的发电机组及其控制设备作为各个电源单元组成一个可变环型网络，如图3所示此电力系统主网按500KV电压等级来模拟，MD母线为220KV电压等级，每台发电机按600MW机组来模拟，无穷大电源短路容量为6000MVA。

A站、B站相联通过双回400KM长距离线路将功率送入无穷大系统，也可将母联断开分别输送功率。

在距离100KM的中间站的母线MF经联络变压器与220KV母线MD相联，D站在轻负荷时向系统输送功率，而当重负荷时则从系统吸收功率（当两组大小不同的A，B负荷同时投入时）从而改变潮流方向。

C站，一方面经70KM短距离线路与B站相联，另一方面与E站并联经200KM中距离线路与无穷大母线MG相联，本站还有地方负荷。

此电力网是具有多个节点的环形电力网，通过投切线路，能灵活的改变接线方式，如切除XL C线路，电力网则变成了一个辐射形网络，如切除XL F线路，则C站、E站要经过长距离线路向系统输送功率，如XL C、XL F线路都断开，则电力网变成了T型网络等等。

在不改变网络主结构前提下，通过分别改变发电机有功、无功来改变潮流的分布，可以通过投、切负荷改变电力网潮流的分布，也可以将双回路线改为单回路线输送来改变电力网潮流的分布，还可以调整无穷大母线电压来改变电力网潮流的分布。

电力系统自动化实验报告
班级：F****** 姓名：*** 学号：**********
实验四系统配置与三遥功能实验
一、实验目的
1．学会对后台主站监控软件的设置
2．综合掌握SCADA系统人机联系；调度员界面设置
3．深入理解电力系统远行的基本原理和基本方法
4．综合掌握遥信量的采集；遥测量的采集和处理
5．综合掌握远程遥控与遥调
6．能够综合运用报表进行信息记录，历史信息查询
二、实验内容
1．对测量量进行遥测设置，包括终端、主站的数据库及界面
2．对状态位置遥信量进行设置，包括终端、主站的数据库及界面
3．对遥控量进行设置，包括终端、主站的数据库及界面
4．考察遥信变位、遥控动作情况及相应SOE记录情况
5．对测量量进行历史存储值设置，并设置相应统计量
6．设计报表，并打印
三、实验设备
1．7台Prisma配电柜
2．PM810电力参数测量仪
3．C5分布式监控系统
四、实验步骤
（阐述主要步骤）
五、实验问答及分析
1．对绘制界面进行展示，简述遇到的问题。

2．说明监控系统配置的流程（通道，设备，三遥，串口的关系），设计需要采集显示控制的量在C5中进行图形化的实现，在库中自主定制每个量
所需的特殊功能（如报警，存盘）并完成相应的报表功能。

3．报表截图，张贴在实验报告中。

电力系统自动化实验报告学院 : 核技术与自动化工程学院专业 : 电气工程及其自动化班级 : 电气工程及其自动化1班学号 :姓名 :指导老师 : 顾民完成时间 : 2014.5.11目录实验一发电机组的起动与运转实验 (3)实验二典型方式下的同步发电机起励实验 (7)实验三励磁调节器控制方式及其相互切换实验 (9)实验四典型方式下的同步发电机起励实验 (15)实验五励磁调节器的控制方式及其相互切换 (16)实验六跳灭磁开关灭磁和逆变灭磁实验 (21)实验一发电机组的起动与运转实验一、实验目的1．了解微机调速装置的工作原理和掌握其操作方法。

2．熟悉发电机组中原动机（直流电动机）的基本特性。

3．掌握发电机组起励建压，并网，解列和停机的操作二、原理说明在本实验平台中，原动机采用直流电动机模拟工业现场的汽轮机或水轮机，调速系统用于调整原动机的转速和输出的有功功率，励磁系统用于调整发电机电压和输出的无功功率。

图 3-1-1 为调速系统的原理结构示意图，图 3-1-2 为励磁系统的原理结构示意图。

图 3-1-1 调速系统原理结构示意图装于原动机上的编码器将转速信号以脉冲的形式送入 THLWT-3 型微机调速装置，该装置将转速信号转换成电压，和给定电压一起送入 ZKS-15 型直流电机调速装置，采用双闭环来调节原动机的电枢电压，最终改变原动机的转速和输出功率。

图 3-1-2 励磁系统的原理结构示意图发电机出口的三相电压信号送入电量采集模块 1，三相电流信号经电流互感器也送入电量采集模块 1，信号被处理后，计算结果经 485 通信口送入微机励磁装置；发电机励磁交流电流部分信号、直流励磁电压信号和直流励磁电流信号送入电量采集模块 2，信号被处理后，计算结果经485 通信口送入微机励磁装置；微机励磁装置根据计算结果输出控制电压，来调节发电机励磁电流。

三、实验内容与步骤1．发电机组起励建压⑴先将实验台的电源插头插入控制柜左侧的大四芯插座（两个大四芯插座可通用）。

电力系统自动化实践报告1. 引言随着科技的不断发展，电力系统自动化技术在我国电力系统中得到了广泛的应用。

本报告通过分析电力系统自动化的实践过程，总结其在提高电力系统运行效率、可靠性和安全性方面的优势，并探讨未来发展前景。

2. 电力系统自动化技术概述电力系统自动化技术是指利用计算机、通信、控制和监测等现代高科技手段，对电力系统进行实时监控、自动控制、故障处理和分析预测的一种技术。

电力系统自动化技术主要包括以下几个方面：- 数据采集与传输：通过各类传感器、遥测终端单元等设备，实时采集电力系统的运行数据，并将数据传输至监控中心。

- 数据处理与分析：对采集到的数据进行处理、分析和存储，为决策提供依据。

- 自动控制与调节：根据分析结果，对电力系统的运行进行自动控制和调节，确保系统安全稳定运行。

- 故障诊断与处理：对电力系统中的故障进行诊断，并提出相应的处理措施。

- 预测与优化：通过对历史数据的分析，预测电力系统的未来运行状态，并提出优化方案。

3. 实践过程及成果在本实践报告中，我们以某地区电网为例，对电力系统自动化技术在实际运行中的应用进行了详细分析。

实践过程主要包括以下几个步骤：3.1 数据采集与传输通过在电网设备上安装遥测终端单元（RTU），实现对电网运行数据的实时采集。

数据采集内容包括：电压、电流、功率、频率、功率因数等。

采集到的数据通过有线或无线通信方式传输至监控中心。

3.2 数据处理与分析在监控中心，对采集到的数据进行处理、分析和存储。

通过数据挖掘和分析，发现电网运行中的异常情况，为自动控制和调节提供依据。

3.3 自动控制与调节根据分析结果，对电网运行进行自动控制和调节。

例如，当检测到电压异常时，自动调整变压器分接头，使电压恢复正常。

自动控制和调节过程可以通过预设的规则或人工智能算法实现。

3.4 故障诊断与处理当电网发生故障时，通过故障诊断系统迅速定位故障位置，并提出相应的处理措施。

例如，当检测到线路短路故障时，自动切断故障线路，防止故障扩大。
