电力系统自动化复习资料(总结)

电力系统自动化1.并列操作的概念、意义。

一台发电机组在未并入系统运行之前，它的电压G u 与并列母线电压x u 的状态量往往不相等，必须对发电机组进行适当的操作，使之符合并列条件后才允许断路器QF 合闸做并网运行。

随着负荷的波动，电力系统中运行的发电机组合台数也经常要发生变动。

当系统发生某些事故时，能将备用发电机迅速投入电网运行。

2.并列操作的条件频率、电压幅值、相角差都相等。

3.脉动电压的计算。

G U 与X U 两电压幅值相等，2sin 2ex S U U δ=G U 与X U 两电压幅值不相等，ST COS U U U U U G x G x S ω222-+=4.并列条件的三个状态量。

频率、电压幅值、相角差5.线性整步电压的概念。

指其幅值在一周期内与相角差e δ分段按比例变化的电压，一般呈三角形波形。

6.同步发电机的励磁自动控制系统的组成。

由励磁功率单元和励磁调节器组成7.常见的励磁系统分类。

直流励磁机励磁系统、交流励磁机励磁系统、禁止励磁系统（发电机自并励系统）8.最常用的励磁调节方式。

*交流励磁机励磁系统或交流他励9.电力系统的稳定系统的分类（静态、动态）10.电力系统负荷变动分量的类型。

随机分量、脉动分量、持续分量。

11.电力系统发生有功缺额的后果，频率的变化。

电压下降，频率变小。

12.负荷最佳的经济分布方式，分布原则。

等微增率13.励磁系统向同步发电机什么地方提供励磁电流？由自身提供励磁电流向静止励磁系统提供14.基差调频的优缺点。

优点：可以负荷可以实现无差调频。

缺点：调节缓慢。

15.分区调频法的负荷变动的依据在联合系统中用流出某区功率增量的正负与系统频率增量的符号进行比较。

tie P f ∆∆与对本区域异号，对外负荷同号16.有功电源和无功电源分别包含什么？有功电源:发电机。

无功电源：同步发电机、同步调相机、并联电容器、SVC。

17.电力系统主要控制电压的方法及电压的控制措施。

u。

1．电网调度自动化系统包括哪些功能？综合利用计算机，远动和远程通信技术，实现电力系统调度管理自动化，有效地帮助电力系统调度员完成调度任务。

2.SCADA系统主要功能是完成实时数据的采集、处理、监视和控制。

3.调度自动化系统中的热备用是指：主备系统同时采集数据，同时运转。

4.远动分站的遥控操作过程分为：遥控选择遥控返校遥控执行。

5.电压无功优化的目的：控制功率、控制电压、控制网损。

6.负荷调节包括无功功率与电压调节、有功功率与频率调节。

7．数据库管理系统存放的是来自各个RTU的模拟量、开关量和累积量。

8．前置机系统担负着与厂站、RTU和各分局的数据通信及通信规约解释的任务。

9.变电站综合自动化由微机继电保护和监控系统两大部分组成。

10.为满足电网调度需要，遥信变位信息以插入方式传送，要求在1S内送入主站。

11．电网调度自动化系统中，信息收集的任务主要是由人机联系系统完成。

12.网络拓扑分析是EMS高级应用软件的基础。

13.串行通信的基本形式是同步和异步。

14.电压互感器二次侧绕组的额定电压相与相之间为100V。

15.远动技术指标的遥信量中事件顺序记录站间分辨率不大于20ms.遥测量误差指标不大于±1.5%。

16.ＲＳ－２３２接口传输最长距离１５Ｍ。

17.开关量输入时要采取隔离措施，常用的耦合元件是光电耦合和继电器。

18.调度自动化的数据由变电站到调度工作站的工作流程图：各变电站RTU采集——经过通道传输——前置机接收——服务器处理——各调度工作站。

19.事故追忆：将电力系统事故发生前和发生后的运行参数记录下来，作为事故分析的基本资料。

20.远动信号：只含有两种幅值的脉冲信号，是RTU和主站间交换的四遥信息。

1．电网调度自动化系统的功能：监视控制与数据采集（SCADA）状态估计网络拓扑分析负荷预测潮流优化安全分析无功|电压控制自动发电控制功能经济调度功能调度员仿真培训功能2．直流采样：将现场不断连续变化的模拟量通过变送器转换成和被测量成线性关系的直流电压信号，再送至测控单元，测控单元对此直流量进行采样。

电力系统自动化考试复习资料自己总结第一篇：电力系统自动化考试复习资料自己总结341 电力系统自动化第一章概述电力系统自动化——作用电力系统自动化是现代电力系统安全可靠和经济运行的重要保证.1）保证安全可靠运行——包括：输变电设备的正常操作、故障的快速切除和恢复，均通过自动装置才能保证安全、可靠。

2）保证经济运行——最少的一次能源产生更多的电力。

电力系统的经济优化调度运行，降低网损等，没有自动化系统的参与是很难实现。

3）保证优质电能——暂态电能质量；稳态电能质量: 电压偏差、频率偏差,波形畸变（谐波）,三相不平衡度,电压波动闪变电力系统自动化的主要内容按管理区域分：电网调度自动化(发电输电，配电)；发电厂自动化(火电厂，水电厂，其他电厂)；变电站自动化按自动控制角度：频率和有功控制；电压和无功控制；断路器的控制；安全自动控制基础问题：数据采集与处理；数据传输（通信）调度自动化系统的主要功能1、变电站自动化完成对变电站运行的综合控制；完成遥测、遥信数据的远传；完成控制中心对变电站电气设备的遥控及遥调；实现变电站的无人值守。

2、电网调度自动化－能量管理系统EMS 数据采集和监控(SCADA)；自动发电控制(AGC)和经济调度控制(LK)；网络接线分析、状态估计、潮流计算、负荷预报等；安全分析：静态安全分析和动态安全分析两类；调度员培训仿真系统(DTS)3、配电系统自动化－配电管理系统DMS 配电管理系统是是一种对变电、配电到用电过程进行监视、控制、管理的综合自动化系统。

包括配电自动化(DA)、地理信息系统(GIS)、配电网络重构、配电信息管理系统(MIS)、需求侧管理(DSM)等几部分。

第二章测控装置的基本原理一、微机系统1）CPU(中央处理器)2）存储器3）定时器/计数器（除了计时外：触发采样信号；VFC型A/D转换关键部件4）Watchdog抗干扰：若程序受干扰后失控，让系统自动复位二、模拟量输入/输出回路1.测量信号输入——模拟量->数字量2.控制信号输出——数字量->模拟量三、开关量输入/输出回路1.人机接口2.跳闸信号3.闭锁信号四、人机对话接口回路1.调试2.定值整定3.工作方式设定4.动作行为记录5.系统通信需采集的信息P14模拟量开关量数字量脉冲量非电量341第三章变电站综合自动化一、变电站综合自动化的概念⌝将变电站的二次设备经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

1、同步发电机的并列方法可分为准同期并列和自同期并列两种;2、脉动电压含有同期合闸所需的所有信息：电压幅值差、频率差和合闸相角差;对同步发电机的励磁进行控制,是对发电机的运行实行控制的重要内容之一;3、同步发电机励磁系统一般由励磁功率单元和励磁调节器两个部分组成;4、整个励磁自动控制系统是由励磁调节器、励磁功率单元、发电机构成的一个反馈控制系统;5,发电机发出的有功功率只受调速器控制,与励磁电流的大小无关;6,与无限大容量母线并联运行的机组,调节它的励磁电流可以改变发电机无功功率的数值;7,同步发电机的励磁自动控制系统还负担着并联运行机组间无功功率合理分配的任务;8,电力系统的稳定分为静态稳定和暂态稳定两类;9,发电机励磁电流的变化只是改变了机组的无功功率和功率角δ值的大小;交流主励磁机的频率机,其频率都大于50Hz,一般主励磁机为100Hz,有实验用300Hz以上;10,他励交流励磁机系统的主副励磁机的频率都大于50Hz ,只励磁机的频率为100Hz ,副励磁机的频率一般为500Hz ,以组成快速的励磁系统;其励磁绕组由本机电压经晶闸管整流后供电;11,静止励磁系统,由机端励磁变压器供电给整流器电源,经三相全控整流桥直接控制发电机的励磁;12,交流励磁系统中,如果采用了晶闸管整流桥向转子供应励磁电流时,就可以考虑用晶闸管的有源逆变特性来进行转子回路的快速灭磁;13,交流励磁系统中,要保证逆变过程不致“颠覆”,逆变角β一般取为 40· ,即α取 140· ,并有使β不小于 30·的限制元件;14,励磁调节器基本的控制由测量比较 , 综合放大,移相触发单元组成; 15,综合放大单元是沟通测量比较单元与移相触发单元的一个中间单元 ; 16,输入控制信号按性质分为：被调量控制量基本控制量,反馈控制量为改善控制系统动态性能的辅助控制,限制控制量按发电机运行工况要求的特殊限制量;17,发电机的调节特性是发电机转子电流I EF与无功负荷电流I Q的关系; 18,采用电力系统稳定器PSS的作用是产生正阻尼以抵消励磁控制系统引起的负阻尼转矩,有效的抑制低频率震荡;为负荷的频率调节效应系数,一般K L=1-3;20.电力系统主要是由发电机组,输电网络及负荷组成21.电力系统中所有并列运行的发电机组都装有调速器;电力系统中所有发电厂分为调频厂和非调频厂;调频承担电力系统频率的二次调节任务,而非调频厂只参加频率的一次调节任务;22.启动频率：一般的一轮动作频率整定在49HZ;末轮启动频率：自动减负荷装置最后一轮的动作频率最好不低于;23. 电力系统中的有功功率电源是集中在各类发电厂中的发电机;无功功率电源除发电机外还有调相机,电容器和静止补偿器;24.电力系统在结构与分布上的特点,一直盛行分级调度的制度;分为三级调度：中心调度、省级调度、地区调度;25.“口”为中心调度,“Ｏ”为省级调度中心,“·”为地区调度所或供电局;26.远动技术主要内容是四遥为：遥测YC,遥信YX,遥控YK,遥调YT27.在网络拓扑分析之前需要进行网络建模;网络建模是将电力网络的物理特性用数学模型来描述,以便用计算机进行分析;28．网络模型分为物理模型和计算模型28.网络拓扑根据开关状态和电网元件关系,将网络物理模型转化为计算用模型;30.电力系统状态估计程序输入的是低精度、不完整、不和谐偶尔还有不良数据的“生数据”,而输出的则是精度高、完整、和谐和可靠的数据;31.目前在电力系统中用的较多的数学方法是加权最小二乘法;32发电机的调差系数R=-△f/△PG,负号表示发电机输出功率的变化和频率的变化符号相反;33发电机组的功率增加用各自的标幺值表示发电机组间的功率分配与机组的调差系数成反比34电力系统中所有的并列运行的发电机组都装有调速器,当系统负荷变化时,有可调容量的发电机组均按各自的频率调节特性参加频率的一次调节,而频率的二次调解只有部分发电厂承担;35RTU的任务：a数据采集：模拟量遥测、开关量遥信、数字量、脉冲量b 数据通信c执行命令遥控摇调d其他功能;36电力系统安全控制任务：安全监视、安全分析、安全控制37 自动准同周期装置3个控制单元频率差控制单元电压差控制单元合闸信号控制单元二、简答;1．并列操作：一台发电机组在未并入系统运行之前,他的电压u G与并列母线电压u x的状态量往往不等,需对待并发电机组进行适当的操作,使之符合并列条件后才允许断路器QF合闸并作并网运行;2．同步发电机组并列时遵循如下的原则：1、并列断路器合闸时,冲击电流应尽可能的小,其瞬时最大值一般不宜超过1~2倍的额定电流;2、发电机组并入电网后,应能迅速进入同步运行状态,其暂态过程要短,以减少对电力系统的扰动;3．准同期并列：设待并发电机组G已加上了励磁电流,其端电压为U G,调节待并发电机组U G的状态参数使之符合并列条件并将发电机并入系统的操作; 一个条件为：电压差Us不能超过额定电压的5%~10%;准同期并列优点并列时冲击电流小,不会引起系统电压降低；不足是并列操作过程中需要对发电机电压、频率进行调整,并列时间较长且操作复杂; 4．自同期并列:将一台未加励磁电流的发电机组升速到接近于电网速度,在滑差角频率w S不超过允许值,且机组的加速度小于某一给定值的条件下,首先合上并列断路器QF,接着立刻合上励磁开关KE,给转子加上励磁电流,在发电机电动势逐渐增长的过程中,由电力系统将并列的发电机组拉入同步运行;自同期并列优点：并列过程中不存在调整发电机电压的问题,操作简单投入迅速；当系统发生故障时,能及时投入备用机组,缺点：并列时产生很大的冲击电流,对发电机不利;并列发电机未经励磁,并列时会从系统中吸收无功而造成系统电压下降.5准同期并列理想条件为并列断路器两侧电源电压的电压幅值相等,频率相等,相角差为0.6准同期并列的实际条件 1 电压幅值差不超过额定电压的5%-10%;2合闸相角差小于10度;3频率不相等,频率差为;7．频差：f S=f G—f X 范围：~滑差：两电压向量同方向旋转,一快一慢,两者间的电角频率之差称之为滑差角频率之差,称之为滑差角频率,简称滑差;滑差周期为Ts=2π/︱ωs︳=1/︳fs︱;频差fs、滑差ωs与滑差周期Ts是可以相互转换的;8,脉动电压：断路器QF两侧的电压差u S为正弦脉动波,所以u s又称脉动电压;其最大幅值为2U G;9,越前时间：考虑到短路器操董昂机构和合闸回路控制电器的固有动作时间,必须在两电压向量重合之前发出合闸信号,即取一提前两;这段时间一般称为“越前时间”;恒定越前时间：由于越前时间只需按断路器的合闸时间进行整定,整定值和滑差及压差无关,故称“恒定越前时间”;10.不能利用脉动电压检测并列条件的原因之一：它幅值与发电机电压及系统电压有关,使得检测并列条件的越前时间信号和频率检测引入了受电压影响的因素,造成越前时间信号时间误差不准,如使用会引起合闸误差;11,励磁电流：励磁功率单元向同步发电机的转子提供直流电流;12,同步发电机励磁控制系统的任务：一电压控制；二控制无功功率的分配；三提高同步发电机并联运行的稳定性；四改善电力系统的运行条件；五水轮发电机组要求实现强行减磁;13,防止过电压：由于水轮发电机组的调速系统具有较大的惯性,不能迅速关闭导水叶,因而会是转速急剧上升;如果不采取措施迅速降低发电机的励磁电流,则大电机电压有可能升高到危机定子绝缘的程度,所以在这种情况下,要求励磁自动控制系统能实现强行减磁;14,大容量的机组担负的无功增量应相应地大,小容量机组的增量应该相应地小;只要并联机组的“U G-I Q﹡”特性完全一致时,就能使得无功负荷在并联机组间进行均匀的分配;自动调压器不但能持个发电机的端电压基本不变,而且能对其“U G-I Q﹡”外特性曲线的斜度人以进行调整,以达到及组件无功负荷合理分配的目的;15,改善电力系统的运行条件：1改善异步电动机的自启动条件；2为发电机异步运行创造条件；3提高继电保护装置工作的正确性;16,直流励磁机励磁系统：同步发电机的容量不大,励磁电流由于与发电机组同轴的直流发电机共给;17交流励磁机励磁系统：大量机组的励磁功率单元就采用了交流发电机和搬到离蒸馏元件组成的交流励磁机励磁系统;18．静止励磁系统：用发电机自身作为励磁电源的方法,即以接于发电机出口的变压器作为励磁电源,经硅整流后供给发电机励磁,这种励磁方式称为发电机自并励系统;19,静止励磁系统的主要优点：1励磁系统接线和设备比较简单,无转动部分,维护费用较少,可靠性高;2不需要同轴励磁机,可缩短主轴长度,这样可以减小基建投资;3直接用晶闸管控制转子电压,可获得很快的励磁电压响应速度,可近似认为具有阶跃函数那样的响应速度;4由发电机机端取得励磁能量; 20,为什么要进行灭磁答：当转子磁场已经建立起来后,如果由于某种原因需强迫发电机立即退出工作时,在断开发电机断路器的同时,必须使转子磁场尽快消失,否则,发电机会因过励磁而产生过电压,或者会使钉子绕组内部的故障继续扩大;21,灭磁：就是将发电机转子励磁绕组的磁场尽快地减弱到最小程度;当然,最快的方式是将励磁回路断开, 灭磁时,献给发电机转子绕组GEW并联一灭磁电阻Rm,然后再断开励磁回路;灭磁过程中,转子绕组GEW的端电压始终与Rm两端的电压em相等;理想灭磁：在灭磁过程中,始终保持载子绕组的端电压为最大允许值不变,转子贿赂的电流应始终以邓速度减小,直至为零;即U不变,I等速减小22,移相触发单元：是励磁调节器的输出单元,它根据综合放大单元送来的综合控制信号U SM的变化,产生触发脉冲,用以触发功率整流单元的晶闸管,从而改变可控整流框的输出,达到调节发电机励磁的目的;23,调差系数：发电机带自动励磁调节器后,无功电流I Q变动时电压U C基本维持不变;调节特性稍有下倾,下倾程度是表征发电机励磁控制系统运行特性的重要参数;它表示了无功电流从零增加到额定值时发电机电压的相对变化,调差系数越小,无功电流变化时发电机电压变化越小;所以调差系数表征励磁控制系统维持发电机电压的能力;24.当调差系数大0时为正调差系数；小于0时,为负调差系数；等于0时为无差调节,在实际运行中,发电机一般采用正调差系数;而负调差系数一般只能用于大型发电机—变压器组单元接线时采用25,自动励磁调节器的辅助控制: 1最小励磁限制;发电机欠励磁运行时,发电机吸收系统的无功功率,这种运行状态称为进相运行;发电机进相运行时受静态稳定极限的限制;2瞬时电流限制励磁调节器内设置的瞬时电流限制器检测励磁机的励磁电流,一旦该值超过发电机允许的强励顶值,限制器输出即由正变负;3最大励磁限制;是为了防止发电机转子绕组长时间过励磁而采取的安全措施;按规程要求,当发电机端电压下降至80%--85%额定电压时,发电机励磁应迅速强励到顶值电流,一般为倍额定励磁电流4伏/赫限制器;用于防止发电机的端电压与频率的比值过高,避免发电机及与其相连的主变压器铁心饱和而引起的过热;27,励磁系统稳定器：在励磁控制系统中通常用电压速率反馈环节来提高系统的稳定性,即将励磁系统输出的励磁电压微分后,再反馈到到综合放大器的输入端;这种并联校正的微分负反馈网络称为励磁系统稳定器28,电力系统稳定期的作用：去产生正阻尼以抵消励磁控制系统引起的富阻尼转矩,有效抑制低频振荡;29负荷的调节效应：当系统频率变化时,整个系统的有功功率随着改变,即P L=Ff这种有功负荷随频率而改变的特性叫做负荷功率—频率特性,是负荷的静态频率特性;30. 电力系统频率及用功功率的自动调节：一次原动机调速器;二次原动机调频器;三次经济分配;调速器对频率的调节作用称为一次调节；移动调速系统系统特性曲线使频率恢复到额定值的调节为二次调节,即调频装置的调节是二次调节;频率三次调整：第三次负荷变化可以用负荷预测的方法预先估计到,将这部分负荷按照经济分配原则在各方电厂进行分配;31分区调频法特点：主要由该区内的调频厂来负担,其他区的调频厂只是支援性质,因此区间联络线上的功率基本应该维持为计划的数值;32 EDC称为三次经济调整;最经济的分配是按等位增率分配负荷;微增率是指输入耗量微增量与输出功率微增量的比值;等微增率法则：运行的发电机组按微增率相等的原则来分配负荷,这样就可使系统总的燃料消耗为最小,从而是最经济的;耗量微增率随输出功率的增加而增大;33 按频率自动减负荷:采取切除相应用户的办法减少系统的有功缺额,使系统频率保持在事故允许的限额内;34.电力系统电压控制措施：1发电机控制调压；2控制变压器变比调压；3利用无功功率补偿设备的调压,补偿设备为电容,同步调相机;4利用串联电容器控制电压；35.电力系统调度的主要任务：1.保护供电的质量优良 2保证系统运行的经济性 3保证较高的安全水平—选用具有足够的承受事故冲击能力的运行方式保 4证提供强有力的事故处理措施36. 在电力系统调度自动化的控制系统中,调度中心计算机必须具有两个功能:其一是与所属电厂及省级调度等进行测量读值,状态信息及控制信号的远距离的,高可靠性的双向交换,简称为电力系统监控系统,即SCADA;另一是本身应具有的协调功能;具有这两种的电力系统调度自动化系统称为能量管理系统EMS;这种协调功能包括安全监控及其他调度管理与计划等功能; 37.在正常系统运行状态下,自动发电控制AGC的基本功能是：1使发电自动跟踪电力系统负荷变化；2响应负荷和发电的随机变化,维持电力系统频率为额定值50HZ；3在各区域间分配系统发电功率,维持区域间净交换功率为计划值；4对周期性的负荷变化按发电计划调整发电功率；5监事和调整备用容量满足电力系统安全要求;38.网络拓扑分析的基本功能：根据开关的开合状态遥信信息和电网一次接线图来确定网络的拓扑关系,即节点一支路的连通关系,为其他做好准备; 39.电力系统状态估计是电力系统高级应用软件的一个模块;SCADA数据库的缺点：1数据不全2数据不精确3受干扰时会出现不良数据;状态估计：能够把不全的数据填平补齐,不精确的数据去粗取精,同时找出错误的数据去伪除真,是整个数据系统和谐严密,质量和可靠性得到提高;40.电力系统的运行状态可划分为1正常运行状态正常运行状态时系统满足所有的约束条件,即有功功率和无功功率保持平衡 2警戒状态3紧急状态4恢复状态;41. 能量管理系统EMS是以计算机为基础的现代电力系统的综合自动化系统,主要针对发电和输电系统;根据能量管理系统技术发展的配电管理系统DMS 主要针对配电和用电系统;所面对的对象是电力系统的主干网络,针对的是高电压系统,而供电和配电是处在电力系统的末端,它管理的业务是电力系统的‘细支末节,针对的是低压网络;配电管理系统DMS：配电网数据采集和监控,地理信息系统,各种高级应用软件和需方管理等,连同配电自动化一起组成42调节器的静态工作特性：测量单元工作特性、放大单元特性采用余弦波触发器的三相桥式全控整流电路、输入输出特性将大与测量比较单元、综合放大单元特性相配合就可方便的求出励磁调节器的静态工作特性;在励磁调节器工作范围内U G升高,U AVR急剧减小,U G降低,U AVR急剧增加;发电机励磁调节特性是发电机转子电流I EF与无功负荷电流I Q的关系;1.电压幅值差和相角差产生的冲击电流各为什么分量有功还是无功危害幅值差：冲击电流的无功分量,电动力对发电机绕组产生影响,由于定子绕组端部的机械强度最弱,须注意对它的危害;相角差：冲击电流为无功分量,机组联轴受到突然冲击2.什么是自同期并列操作过程与准同期有何区别自同期的优缺点自同期并列就是将一台未加励磁电流的发电机组升速到接近电网频率,滑差角频率不超过允许值,在机组加速度小于某一给定值的条件下,首先合上并列断路器,接着立刻合上励磁开关,给转子加上励磁电流,在发电机电动势逐渐增加的过程中,由电力系统将并列发电机拉入同步状态; 区别：自同期：先合断路器,而后给发电机组加励磁电流,由电力系统将并列发电机拉入同步;准同期：先合发电机组加励磁电流,再合并列断路器,以近于同步运行条件进行并列操作;自同期优点：操作简单,不需要选择合闸时刻,系统故障时,应用自同期并列可迅速把备用水轮机投入电网;缺点：不能用于两个系统；会出现较大的冲击电流；发电机母线电压瞬时下降,对其他用电设备的正常工作产生影响,自同期并列方法受限制;3.采用怎样的方法获得恒定越前时间它采用的提前量与恒定时间信号,即在脉冲电压Us到达电压相量U G、U X 重合之前t XJ发出合闸信号,一般取t XJ等于并列装置合闸出口继电器动作时间t C和断路器合闸时间t QF之和4.什么是整步电压分几种什么是线性整步电压整步电压指自动并列装置检测并列条件的电压;分为线性整步电压和正弦型;线性整步电压只反映U G和U X之间的相角差特性,而与它们的电压幅值无关,从而使越前时间信号和频率差的检测不受电压幅值的影响,提高了控制性;5.励磁电流是通过调节什么来维持电压给定的励磁电流6.励磁静态稳定的影响从单机向无限大母线送电为例,发电机输出功率公式a.无励磁调节时,Eq为定值,δ=90°处于稳定极限公式;b.有励磁调节器U G=C,功角特性为外功角特性B,稳定极限δ’>90°;提高了静态稳定能力;c.按电压偏差比例调节的励磁系统,E’=常数,功角特性为曲线C,稳定极限δ’>90°;提高静态稳定能力;7.励磁对静态稳定的影响设正常运行情况下,发电机的输出功率为P G0在a点运行,当突然受到某种扰动后,运行点变为b;由于动力输入部分存在惯性,输入功率仍为P G0,转子加速;运行点向F运动,过F点后转子减速;仅当加速面积≤减速面积时,系统才能稳定,发电机加强励,受扰动后运行点移动至Ⅲ上,减小了加速面积,增大了减速面积,改善了暂态稳定性;8.励磁稳定快速响应条件缩小励磁系统时间常数；尽可能提高强行励磁倍数9.什么是发电机的强励作用当系统发生短路性故障时,发电机的端电压将下降,这时励磁系统应强行励磁,向发电机的转子回路输送较正常额定值多的励磁电流;以利于系统安全运行,称为强励作用;10.励磁系统如何改善运行条件a．改善异步电动机的自启动条件;b;为发电机异步运行创造条件;c;提高继电保护装置工作的正常性11.对励磁功率的要求1.要求励磁功率单元有足够的可靠性具有一定的调节容量2.具有足够的励磁顶值电压和电压上升速度;12.励磁系统分几种,各自特点,如何实现无刷励磁,无刷励磁系统的特点励磁系统分为直流励磁系统、交流励磁系统和静止励磁系统、发电机自并励系统,直流励磁系统分为自励和他励,交流励磁系统又分为他励和无刷;如何实现无刷：首先它的副励磁机是永磁式发电机,磁极旋转电枢静止;然后主励磁机的电枢硅整流元件、发电机的励磁绕组都在同一个轴上旋转,因此消除了电刷;特点：1.无碳刷和滑环,维护工作量可大为减少2.发电机励磁由励磁机独立供电,供电可靠性高,并且电子无刷,整个励磁系统可靠性更高3.发电机的励磁控制是通过调节交流励磁机的励磁实现的,因而励磁系统的响应速度较快4.发电机转子回路无法实现直接灭磁,也无法实现对励磁的常规检测5.要求旋转整流器和快速熔断器等有良好的机械性能,能承受高速旋转的离心力6.电机的绝缘寿命较长;13.静止励磁系统如何工作它电机端励磁变压器供电给整流器电源经三相全控整流桥直接控制发电机的励磁14.励磁系统整流电路主要任务将交流电压整流成直流电压供给发电机励磁绕组或励磁机的励磁绕组;15.对全控励磁系统,导通角如何计算Ud= cosβ16.三相全控桥触发角在什么范围内处于整理状态逆变状态在α﹤90时输出平均电压Ud为正,三相全控桥工作在整流状态; 在α＞90时输出平均电压Ud为负,三相全控桥工作在逆变状态;17.对励磁调节器进行调整主要满足哪几方面的要求1.发电机投入和退出运行时能平稳的改变无功负荷,不致发电无功功率的冲击2.保证并联运行的发电机组间无功功率的合理分配;18.励磁调节的三种类型特性曲线各自有什么特点1.无差调节：特性曲线为一条水平的直线2.负调差：特性曲线的斜率为正,调差系数为负3. 正调差：特性曲线的斜率为负,调差系数为正19.调差公式中各变量的关系δ=U G1-U G2/U GN=U G1-U G2=△U G U G1:空载条件下的电压 U G2:额定无功下。

电力系统自动化复习资料（二）引言：电力系统自动化是指利用现代信息技术和自动控制技术对电力系统进行监测、控制和管理的过程。

本文档是电力系统自动化复习资料的第二部分，旨在帮助读者复习相关知识，并深入理解电力系统自动化的工作原理、关键技术以及应用领域。

正文：一、电力系统自动化的概述1. 电力系统自动化的定义和作用2. 电力系统自动化的发展历程和趋势3. 电力系统自动化的基本组成和架构4. 电力系统自动化的工作原理和流程5. 电力系统自动化的应用领域和前景展望二、电力系统自动化的关键技术1. SCADA系统在电力系统自动化中的应用2. EMS系统在电力系统自动化中的作用和功能3. 自动化的通信技术和网络结构4. PLC控制系统在电力系统自动化中的应用案例5. 电力系统自动化中的数据处理和分析技术三、电力系统自动化的安全性与可靠性1. 电力系统自动化中的安全措施和防护措施2. 电力系统自动化中的故障检测和故障恢复3. 电力系统自动化中的备份和容错机制4. 电力系统自动化的可靠性评估和优化方法5. 电力系统自动化的应急预案和应对措施四、电力系统自动化的经济性与智能化1. 电力系统自动化的经济效益和节能减排2. 电力系统自动化中的负荷预测和优化调度3. 电力系统自动化中的能源管理和智能配电4. 电力系统自动化中的数据挖掘和机器学习5. 电力系统自动化中的智能感知和智能决策五、电力系统自动化的挑战与展望1. 电力系统自动化面临的技术挑战和难题2. 电力系统自动化的国内外发展现状和差距分析3. 电力系统自动化的可持续发展和研究方向4. 电力系统自动化中的人才培养和技术创新5. 电力系统自动化的展望和应用前景总结：本文档综述了电力系统自动化的基本概念、关键技术、安全性与可靠性、经济性与智能化以及面临的挑战与展望。

电力系统自动化的发展将会进一步推动电力行业的现代化和智能化，提高电网的安全稳定运行，并促进能源的高效利用和可持续发展。

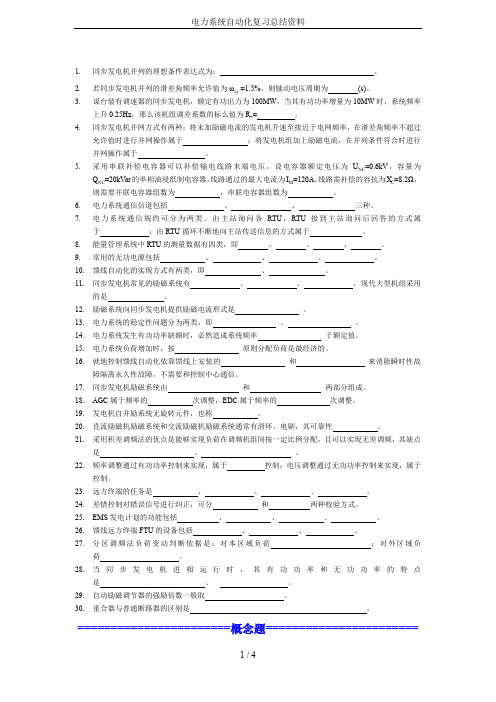

1.同步发电机并列的理想条件表达式为：。

2.若同步发电机并列的滑差角频率允许值为ωsy =1.5%，则脉动电压周期为(s)。

3.谋台装有调速器的同步发电机，额定有功出力为100MW，当其有功功率增量为10MW时，系统频率上升0.25Hz，那么该机组调差系数的标么值为R*= 。

4.同步发电机并网方式有两种：将未加励磁电流的发电机升速至接近于电网频率，在滑差角频率不超过允许值时进行并网操作属于；将发电机组加上励磁电流，在并列条件符合时进行并网操作属于。

5.采用串联补偿电容器可以补偿输电线路末端电压，设电容器额定电压为U NC=0.6kV，容量为Q NC=20kVar的单相油浸纸制电容器，线路通过的最大电流为I M=120A，线路需补偿的容抗为X C=8.2Ω，则需要并联电容器组数为，串联电容器组数为。

6.电力系统通信信道包括、、三种。

7.电力系统通信规约可分为两类。

由主站询问各RTU，RTU接到主站询问后回答的方式属于；由RTU循环不断地向主站传送信息的方式属于。

8.能量管理系统中RTU的测量数据有四类，即、、、。

9.常用的无功电源包括、、、。

10.馈线自动化的实现方式有两类，即、。

11.同步发电机常见的励磁系统有、、，现代大型机组采用的是。

12.励磁系统向同步发电机提供励磁电流形式是。

13.电力系统的稳定性问题分为两类，即、。

14.电力系统发生有功功率缺额时，必然造成系统频率于额定值。

15.电力系统负荷增加时，按原则分配负荷是最经济的。

16.就地控制馈线自动化依靠馈线上安装的和来消除瞬时性故障隔离永久性故障，不需要和控制中心通信。

17.同步发电机励磁系统由和两部分组成。

18.AGC属于频率的次调整，EDC属于频率的次调整。

19.发电机自并励系统无旋转元件，也称。

20.直流励磁机励磁系统和交流励磁机励磁系统通常有滑环、电刷，其可靠性。

21.采用积差调频法的优点是能够实现负荷在调频机组间按一定比例分配，且可以实现无差调频，其缺点是、。

复习提纲1.什么是发电机的并列运行？同步发电机的并列操作分为哪两种，各自的定义及适用的情况？进行自动准同期并列应该满足的条件？并列运行：在一个电力系统中并列运行的各发电机转子都以相同的电角速度运转，转子间的相对角差不超过允许值。

并列操作分为：将一台发电机组用准同期的方式并入电厂母线（发电机欲与母线并列运行）；将电力系统的两部分用准同期的方式并入电厂母线（系统两部分要同步运行）。

自动准同期并列运行满足条件：待并发电机和母线的频率相等；待并发电机与母线电压间的瞬时相角差为零；待并发电机与母线电压幅值相等。

（滑差、角差、压差为零）2.恒定越前时间的含义？数值角差的含义？线性整步电压的定义及物理意义？线性整步电压如何对滑差和压差进行检查？恒定越前时间：自动准同期装置在压差和频差已符合并列条件时，必须在角差为零的时刻前发出合闸命令使断路器主触头闭合瞬间的相角差恰好为零，这时间称为越前时间，由于该时间只需按断路器的合闸时间进行整定，与滑差压差无关。

数值角差：在有滑差的情况下，母线电压与发电机电压间的相角差，其可以预报，有积分预报法和微分预报法。

线性整步电压：其幅值在同一周期内与角差分段按比例变化的电压。

线性整步电压对滑差和压差进行检查：利用触发器翻转的先后次序来检测并列时滑差的条件；由电压差测量回路和电压比较器来检查电压差。

3.微机自动准同期装置的合闸原理？模拟式自动准同期装置的合闸原理？（了解框图）4.发电机同期操作实验的注意事项？解列的步骤？数据分析。

5.什么是同步发电机的励磁电流？同步发电机励磁控制系统的任务有哪些？对励磁系统的基本要求有哪些？同步发电机励磁电流：产生直流磁场的直流电流。

同步发电机励磁控制系统的任务：电压控制；控制无功功率的分配；提高同步发电机并联运行的可靠性；改善电力系统的运行条件；水轮发电机组要求强行减磁。

对励磁系统的基本要求：有足够的调整容量；有很快的响应速度；有很高的运行可靠性。

电⼒系统⾃动化复习资料.doc第⼀、⼆章1.准同期并列与⽩同期并列⽅法有何不同？对它们的共同要求是什么？两种⽅法各有何特点？两种⽅法适⽤场合有何差别？、准同期并列的理想条件是什么？（1）准同期：发电机在并列合闸前已励磁，当发电机频率、电压相⾓、电压⼤⼩分别和并列点处系统侧的频率、电压相⾓、电压⼈⼩满⾜并列条件时，将发电机断路器合闸, 完成并列操作。

⼝同期：将未励磁、接近同步转速的发电机投⼊系统，并同吋给发电机加上励磁，在原动机⼒矩、同步⼒矩等作⽤下把发电机拖⼊同步，完成并列操作。

（2）冲击电流⼩，拉⼊同步快（3）准同期：优点：冲击电流⼩，进⼊同步快。

缺点：操作复杂、并列时间稍长。

⾃同期：优点：操作简单、并列迅速、易于实现⼝动化。

缺点：冲击电流⼤、对电⼒系统扰动⼤，不仅会引起频率振荡，⽽会在⾃同期并列的机组附近造成电压瞬时⼘?降。

（4）准同期：系统并列和发电机并列⾃同期：电⼒系统事故，频率降低时发电机组的快速卅动准同期并列的理想条件是：待并发电机频率与系统频率相等，即频率差为零，Af =0待并发电机电压和系统电压幅值相等，即电压差为零，=0待并发电机电压与系统电压在主触头闭合瞬间的相⾓差为零，A 6 =02.准同期并列的理想条件有哪些？如果不满⾜这些条件，会有什么后果？①发电机的频率和电⽹频率相同;②发电机利I电⽹的的电压波形相同;③发电机的电⽹的电压⼤⼩、相位相同；④发电机和电⽹的相序相同，相⾓差为零。

如果△"很⼈，则定⼦电流过⼈时，将会引起发电机定⼦绕组发热，或定⼦绕纽端部在电动⼒的作⽤下受损。

因此，⼀般要求电压差不应超过额定电压的5%'10加如來§很⼤，定⼦电流很⼤，其冇功分虽电流在发电机轴上产⽣冲击⼒矩，严重时损坏发电机，通常准同步并列操作允许的合闸相位差不应超过去5。

:发电机在频差较⼤的情况下并⼊系统，⽴即带上较多正的（或负的）有功功率，对转⼦产⽜?制动（或加速）的⼒矩，使发电机产⽣振动，严重时导致发电机失步，造成并列不成功。

《电力系统自动化》总复习1、电力系统自动化的概念自动化：工业上的自动化，是指用以替代人工而自动工作的技术措施。

电力系统：是由电力系统的基础元件，如：同步发电机，升、降压变压器，高、低压输电线路，开关以及形形式式的用电负荷等，按一定规律连接而成的既复杂又庞大的系统。

电力系统自动化：是指在电力系统中实施的替代人工自动工作的各种技术措施。

电力系统自动化是指应用各种具有自动检测、决策和控制功能的装置系统，通过信号系统和数据传输系统对电力系统各元件、局部系统或全系统进行就地或远方的自动监视、调节和控制，保证电力系统安全、可靠、经济运行和向电力用户提供合格的电能。

2、电力系统自动化的主要任务目标：安全、可靠、经济保障电网安全、稳定、正常运行和对电力用户安全可靠供电。

保证电能质量，保持频率、电压、波形合格。

按照公平、公正的原则合理安排发电，实现发电资源的优化利用。

3、现代电力系统的构成高电压：交流：500kV，750kV，1000kV；直流：±500kV，±800kV，±1000kV。

大机组：600MW, 1000MW, 1250MW。

大电网：区域联网规模越来越大。

电源类型多：火电、水电、核电、风电、太阳能、潮汐、生物发电等。

4、电力系统运行控制的特点电力系统是由发电厂、变电站、输/配电线路和用户组成的最典型的大系统，其跨越地域非常广阔。

现代电力系统中各个环节联系紧密，任一环节发生事故都会在短时间内影响到大量电力用户，造成很大的经济损失。

电力系统运行控制的目标：安全、可靠、优质、经济5、电力系统自动化的重要性电力系统的监视和控制必须借助自动化装置（系统）来完成。

实现电力系统自动化，是保证电力系统安全、可靠、经济运行和向电力用户提供合格的电能的最有效技术手段。

控制管理电力系统需要监视和控制多种参数，包括系统频率、节点电压、线路电流、功率等。

6、我国目前的电网状况特点：大电网、大电厂、大机组、高电压输电、高度自动控制装机容量超过2000MW，电网11个。
