CO2焊、MAG焊工艺规范参数管理守则

氧化碳气体保护焊工艺手则一、焊前准备规定1、检查焊接电流：在等速送丝下使用平硬特性直流电源，极性采用直流反接。

2、检查送丝系统：推丝式送丝机构要求送丝软管不宜过长（2～4m之间），确保送丝无阻。

3、检查焊枪：检查导电咀是否磨损，若超标则更换。

出气孔是否出气通畅。

4、检查供气系统：预热器、干燥器、减压器及流量计是否工作正常，电磁气阀是否灵活可靠。

5、检查焊材：检查焊丝，确保外表光洁，无锈迹、油污和磨损。

检查CO2气体纯度（应大于99.5%，含水量和含氮量均不超过0.1%），压力降至0.98Mpa时，禁止使用。

6、检查施焊环境：确保施焊周围风速小于2.0m/s。

7、清理工件表面：焊前清除焊缝两侧100mm以内的油、污、水、锈等，重要部位要求直至露出金属光泽。

8、检查焊接工艺指导书（或焊接工艺卡）是否与实际施条件相符，严格按工艺指导书调节施焊焊接规范。

二、施焊操作规定1、根据CO2气体保护半自动焊根据焊枪不同依说明书操作。

2、引弧采用直接短路法接触引弧，引弧前使焊丝端头与焊件保持2～3mm的距离，若焊丝头呈球状则去掉。

3、施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。

4、熄弧时禁止突然切断电源，在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。

5、焊缝接头连接采用退焊法。

6、尺量采用左焊法施焊。

7、摆动与不摆动参照工艺指导书或根据焊件厚度及材质热输入要求定。

8、对T型接头平角焊，应使电弧偏向厚板一侧，正确调整焊枪角度以防止咬边、未焊透、焊缝下垂并保持焊角尺寸。

9、严格按工艺指导书要求正确选择焊接顺序，减小焊接变形和焊后残余应力。

10、焊后关闭设备电源，用钢丝刷清理焊缝表面，目测或用放大镜观察焊缝表面是否有气孔、裂纹、咬边等缺陷，用焊缝量尺测量焊缝外观成形尺寸。

三、焊接参数规范规定1、焊接工艺参数控制：在焊接工艺指导书下的重要焊缝必需严格按工艺卡所示参数施焊。

对未明确指定工艺参数的焊缝施焊时按如下要求施焊：2、焊丝直径：根据焊件厚度、焊接位置及生产进度要求综合考虑。

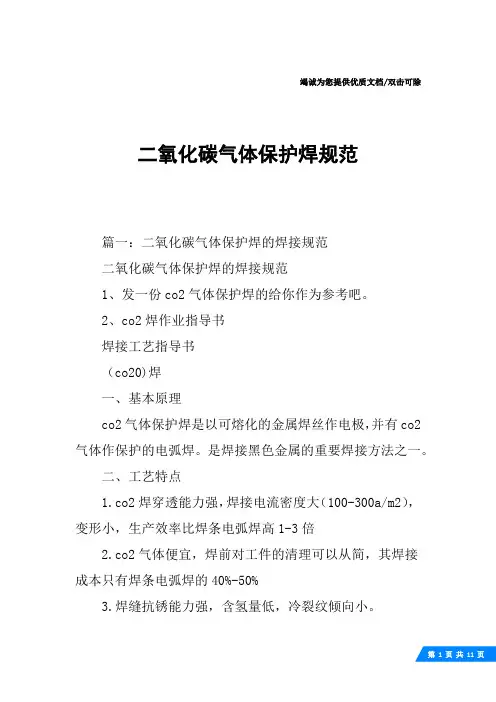

竭诚为您提供优质文档/双击可除二氧化碳气体保护焊规范篇一：二氧化碳气体保护焊的焊接规范二氧化碳气体保护焊的焊接规范1、发一份co2气体保护焊的给你作为参考吧。

2、co2焊作业指导书焊接工艺指导书（co20)焊一、基本原理co2气体保护焊是以可熔化的金属焊丝作电极，并有co2气体作保护的电弧焊。

是焊接黑色金属的重要焊接方法之一。

二、工艺特点1.co2焊穿透能力强，焊接电流密度大（100-300a/m2），变形小，生产效率比焊条电弧焊高1-3倍2.co2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50%3.焊缝抗锈能力强，含氢量低，冷裂纹倾向小。

4.焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。

5.不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。

6.焊接弧光强，注意弧光辐射。

三、冶金特点co2焊焊接过程在冶金方面主要表现在：1.co2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。

解决co2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。

实践表明采用si-mn脱氧效果最好，所以目前广泛采用h08mn2siah10mn2si等焊丝。

四、材料1.保护气体co2用于焊接的co2气体，其纯度要求≥99.5%，通常co2是以液态装入钢瓶中，容量为40l的标准钢瓶可灌入25kg 的液态co2，25kg的液态co2约占钢瓶容积的80%，其余20%左右的空间充满气化的co2。

气瓶压力表上所指的压力就是这部分饱和压力。

该压力大小与环境温度有关，所以正确估算瓶内co2气体储量是采用称钢瓶质量的方法。

（备注：1kg 的液态co2可汽化509lco2气体）co2气瓶外表漆黑色并写有黄色字样、售co2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为：1)将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2-3次，每次间隔30分钟，放后将气瓶放正。

二氧化碳保护焊安全操作章程1、作业前，二氧化碳气体应预热15min。

开气时，操作人员必须站在瓶嘴的侧面。

2、作业前，应检查并确认焊丝的进给机构、电线的连接部分、二氧化碳气体的供应系统及冷却水循环系统符合要求，焊枪冷却水系统不得漏水。

3、二氧化碳气体瓶宜放阴凉处，其最高温度不得超过30℃，并应放置牢靠，不得靠近热源。

4、二氧化碳气体预热器端的电压，不得大于36V，作业后，应当切断电源。

5、焊接操作及配合人员必须按照相关规定穿戴劳保用品。

并必须采取防止触电、高空坠落、瓦斯中毒和火灾等事故的安全措施。

6、当消除焊缝焊渣时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。

7、雨天不得在露天电焊。

在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并应穿绝缘鞋。

8、接地线要牢靠安全，不准用脚手架，钢丝缆绳、机床等作接地线。

9、接拆电焊机电源线或电焊机发生故障，应会同电工一起进行维修，严格防范触电事故。

10、在靠近易燃地方焊接，要有严格的防火措施，必要时须经安全员同意方可工作。

焊接完毕应当仔细检查确无火源，才能离开工作场地。

11、焊接密封容器、管子应该先开好放气孔。

修补已装过油的容器，应清洗干净，打开人孔盖或放气孔，才能进行焊接。

12、电焊机二次侧把、地线需接长使用时，应保证搭接面积，接点处用绝缘胶带包裹好，接点不宜超过两处，严禁长距离使用管道、轨道及建筑物的金属结构或其它金属物体串接起来作为导线使用。

13、焊接吊码、加强脚手架和重要结构应有足够的强度，并敲去焊渣仔细检查是否安全、可靠。

14、焊接时，导线要放置好，以免被熔渣烧坏。

导线如破皮露线应当及时进行更换或用胶布包扎好。

15、多台电焊机的接地、接零线不得串接入接地体，每台焊机应设独立的接地、接零线，其接点应用螺丝压紧。

16、焊接贮存过易燃易爆、有毒物质的容器和管道时，必须经过严格的置换、清洗、吹扫，必要时要进行检测知施焊过程当中的随时监测，确认无危险时方可施焊；并注意通风换气，严禁向容器和管道内直接输氧气。

二氧化碳保护焊接规范和操作工艺作业指导书二氧化碳保护焊接规范和操作工艺作业指导书二氧化碳气体保护焊用的CO 2气体，大部分为工业副产品，经过压缩成液态装瓶供应。

在常温下标准瓶满瓶时，压力为5～7MPa(5 O～7 Okgf／cm2)。

低于1 MPa(1 0个表压力)时，不能继续使用。

焊接用的C02气体，一般技术标准规定的纯度为9 9％以上，使用时如果发现纯度偏低，应作提纯处理。

二氧化碳气体保护焊进行低碳钢和低合金钢焊接时，为保证焊缝具有较高的机械性能和防止气孔产生，必须采用含锰、硅等脱氧元素的合金钢焊丝，同时还应限制焊丝中的含碳量。

其中H08Mn 2SiA使用较多，主要用于低碳钢和低合金钢的焊接；H 04Mn 2SiTiA含碳量很低，而且含有0．2％～0．4％的钛元素，抗气孔能力强，用在对致密性要求高的焊缝上。

二氧化碳气体保护焊的规范参数包括电源极性、焊丝直径、电弧电压、焊接电流、气体流量、焊接速度、焊丝伸出长度、直流回路电感等。

(一)电源极性二氧化碳气体保护焊焊接一般材料时，采用直流反接；在进行高速焊接、堆焊和铸铁补焊时，应采用直流正接。

(二)焊丝直径二氧化碳气体保护焊的焊丝直径一般可根据表选择。

(三)电弧电压和焊接电流对于一定直径的焊丝来说，在二氧化碳气体保护焊中，采用较低的电弧电压，较小的焊接电流焊接时，焊丝熔化所形成的熔滴把母材和焊丝连接起来，呈短路状态称为短路过渡。

大多数二氧化碳气体保护焊工艺都采用短路过渡焊接。

当电弧电压较高、焊接电流较大时，熔滴呈小颗粒飞落称为颗粒过渡。

∮1．6或∮2．0mm的焊丝自动焊接中厚板时，常采用这种过渡。

∮3mm以上的焊丝应用较少。

∮O．6～∮1．2mm的焊丝主要采用短路过渡，随着焊丝直径的增加，飞溅颗粒的数量就相应增加。

当采用∮1．6mm的焊丝，仍保持短路过渡时，飞溅就会非常严重。

二氧化碳气体保护焊焊丝直径选用表(mm)母材厚度焊丝直径≤40．5～1．2>4 1．0～1．6焊接电流与电弧电压是关键的工艺参数。
