简单Profibus/DP实验系统的组建引言：为了让更多刚接触到Profibus系统的朋友能对Profibus的网络架构及系统运行机制有一个整体的认识，笔者根据自身的运用经历编写这篇文章，以期望能带领各位读者快速进入到Profibus的世界。
本文所采用的系统是Siemens S7 300的CPU，加上ET200M并带AI和DI 模块，另加一Siemens MMX420变频器带Profibus接口板组成。
系统的目的是实五、PLC编程当网络组态工作正确完成之后，接下来继续进行PLC端梯形图的编程，S7 Manager提供了强大的PLC编程系统。
我们的任务是编写一个简单的梯形图程序，以能过ET200M上的DI和AI模块来对MMX Drives进行操作及参数访问。
DI模块用来对变频器进行启动，停止，正向，反向等控制操作，AI模块用来设定变频器的频率。
回到S7 Manager的主窗口，因为在Configure的过程中，我们已经加入了S7-300的CPU系统，故在右边的列表里已经多了一个CPU 315-2 DP。
现远程控制变频器启动，停止，及频率给定的操作，并实现变频器参数的访问。
按右图所示的路径点开列表，在最后的Blocks里面，有一个OB1，这是PLC主程序的入口模块，一般的程序都在此模块中进行设计，PLC程序也从此模块开始调用执行。
OB1模块打开，如图所示。
这时便可以在此窗口进行PLC程序的设计。
有关S7-300PLC 的指令列表请参阅详细的手册，在此不再详述。
梯形图是一种最直观的PLC程序设计语言，使用即方便也便于维护。
我们先产生一个永远为True的变量M0.0。
梯形图程序必须存在一个Input和一个Output，故我们在很多地方会使用M0.0来作为永远为True的Input。
现在我们要实现变频器的启动操作，根据ET200M模块上挂接的DI模块，确定其输入端子上的接线方法，然后接上数字输入信号。
SM321 DI模块使用24VDC 信号输入。
2个CPU315-2实现Profibus主从站之间的通讯通过图解，说明2个CPU之间通过Profibus实现主从站之间的MS通讯。
这个例子是结合某现场的实际情况来的，实际情况是在2套300系统之间进行数据通讯，并且2套系统之间距离较远，MPI不行，于是就利用了315的DP做主从通讯。
1.首先，在STEP 7中新建一个项目，分别插入2个S7-300站。
这里我们插入的一个CPU315-2DP，作为主站；另一个CUP315-2DP作为从站，并且使用315-2DP的第二个端口DP端口来实现和315-2DP的通讯。
然后分别对每个站进行硬件组态：首先对从站CPU315-2DP进行组态：将315的DP端口组态为PROFIBUS类型，设定地址。
在操作模式页面中，将其设置为DP从站（S）模式，并且选择“测试、调试和路由（T）”，进行监控，以便于我们在通讯链路CPU在这个端口上对PG/PC是将此端口设置为可以通过．上进行程序监控。
下面的地址用默认值即可。
再对主站CPU315-2DP进行组态：将315的DP端口组态为PROFIBUS网，设定地址。
在操作模式页面中，将其设置为DP主站（M）模式。
组态好其它硬件，确认CPU的DP口处于主站模式，从窗口右侧的硬件列表中的已组态的站点中选择CPU 31X，拖放到主站的PROFIBUS 总线上，”按钮，）C这时会弹出链接窗口，选择以组态的从站，点击“连接（．然后选择“组态”页面，创建数据交换映射区，逐条进行编辑（Edit…），确认主从站之间的对应关系。
主站的输入对应从站的输出，主站的输出对应从站的输入。
这里我们创建了2个映射区，图中的红色框选区域在创建时是灰色的，包括上面的图中的Partner 部分创建时也是空的，在主站组态完毕并编译后，才会出现图中所示的状态。
由于我们这里只是演示程序，所以创建的交换区域较小。
至此，硬件的组态完成，将各个站的组态信息下载到各自的CPU中。
通过NetPro可以看到整个网络的结构图。
3、Profibus通信工业组态与现场总线控制技术Profibus通信一、PRIFOIBUS现场总线概述1.1工厂自动化网络结构（1）现场设备层主要功能是连接现场设备，例如分布式I/O、传感器、驱动器、执行机构和开关设备等,完成现场设备控制及设备间联锁控制。
（2）车间监控层车间监控层乂称为单元层，用来完成车间主生产设备Z间的连接，包括生产设备状态的在线监控、设备故障报警及维护等。
还有生产统计、生产调度等功能。
传输速度不是最重要的，但是应能传送大容量的信息。
一、PRIFOIBUS现场总线概述1.1工厂自动化网络结构（3）工厂管理层车间操作员工作站通过集线器与车间办公管理网连接，将车间生产数据送到车间管理层。
车间管理网作为工厂主网的一个子网，连接到厂区骨干网，将车间数据集成到工厂管理层。
工厂自动化网络结构如图1-1所示。
一、PRIFOIBUS现场总线概述1.1 工厂自动化网络结构图1-1工厂自动化网络结构一、PRIFOIBUS 现场总线概述1.2PROFIBUS的组成部分PROFIBUS已被纳入现场总线的国际标准1EC61158和欧洲标准EN50170,并于2001年被定为我国的国家标准JB/T1030.6 —2001。
PROFIBUS在1999年12月通过的IEC61156中称为Type3,PROFIBUS的基本部分称为PROFIBUS-V0.在2002年新版的IEC61156中增加了PROFIBUS-V1,PROFIBUS-V2和RS-485IS等内容。
新增的PROFInet规范作为IEC61158的Type10.一、PRIFOIBUS现场总线概述1.2PROFIBUS的组成部分ISO/OSI通信标准由七层组成，并分两类。
一类是面向用户的第五层到第七层，一类是面向网络的第一到到第四层。
第一到第四层描述了数据从一个地方传输到另一个地方，第五层到第七层给用户提供适当的方式访问网络系统。
PROFIBUS协议使用了ISO/OSI模型的第一层、第二层和第七层.一、PRIFOIBUS现场总线概述1.2PROFIBUS的组成部分从用户的角度看，PROFIBUS提供三种通信协议类型：PROF1BUS-FMS,PROF1BUS-DP和PROFIBUS-PA。
profibus总线原理
Profibus是一种常用的工业领域数字通信总线技术，其采用主/
从结构的通信方式。
下面将介绍Profibus总线的原理。
Profibus总线采用了串行的通信方式，数据通过总线以二进制
的形式传输。
在Profibus总线中，主站负责控制通信过程，从
站负责接收并响应主站的指令。
在通信开始时，主站会发出一个帧同步序列，用于同步所有从站的时钟。
接着，主站发送一个许可帧，从站收到许可帧后开始准备发送数据。
主站会根据需要发送一帧或多帧的数据，每一帧都包含有关目标从站和传输数据的信息。
从站在收到数据后，会进行CRC校验，以确保数据传输的准
确性。
如果校验通过，从站会发送一个确认帧通知主站数据已经接收成功。
如果校验不通过，主站会请求从站重传数据。
当所有数据传输完成后，主站会发送一个结束帧，用于通知从站数据传输的结束。
从站收到结束帧后，会进行确认，并准备接收下一次的通信。
Profibus总线基于CSMA/CD（载波侦听多路访问/冲突检测）
的冲突检测机制，即在数据传输过程中，节点会对总线上的信号进行监听，如果有多个节点同时发送数据，就会发生冲突。
当发生冲突时，节点会停止发送，并等待一个随机时间后再重新发送。
这样可以避免多个节点同时发送数据导致的干扰问题。
总的来说，Profibus总线通过主/从结构、帧同步序列、CRC 校验和CSMA/CD机制实现了可靠的工业领域通信。
它被广泛应用于自动化系统、工厂自动化、过程控制等领域，提高了工业生产的效率和安全性。

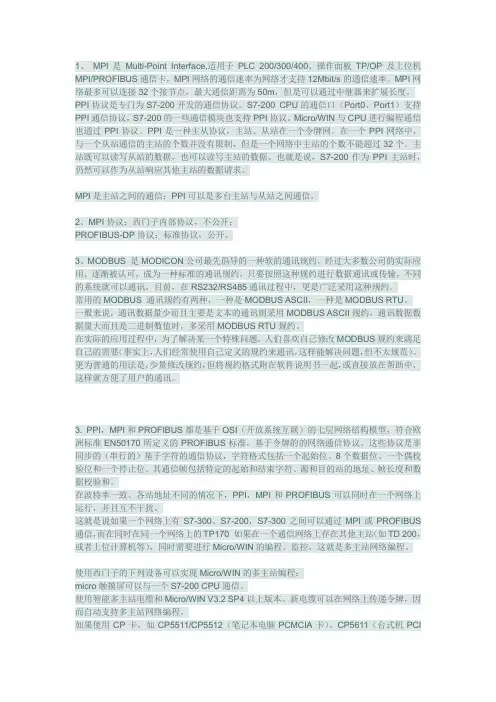

1、MPI是Multi-Point Interface,适用于PLC 200/300/400、操作面板TP/OP及上位机MPI/PROFIBUS通信卡，MPI网络的通信速率为网络才支持12Mbit/s的通信速率。
MPI网络最多可以连接32个接节点，最大通信距离为50m，但是可以通过中继器来扩展长度。
PPI协议是专门为S7-200开发的通信协议。
S7-200 CPU的通信口（Port0、Port1）支持PPI通信协议，S7-200的一些通信模块也支持PPI协议。
Micro/WIN与CPU进行编程通信也通过PPI协议。
PPI是一种主从协议，主站、从站在一个令牌网。
在一个PPI网络中，与一个从站通信的主站的个数并没有限制，但是一个网络中主站的个数不能超过32个。
主站既可以读写从站的数据，也可以读写主站的数据。
也就是说，S7-200作为PPI主站时，仍然可以作为从站响应其他主站的数据请求。
MPI是主站之间的通信；PPI可以是多台主站与从站之间通信。
2、MPI协议：西门子内部协议，不公开；PROFIBUS-DP协议：标准协议，公开。
3、MODBUS 是MODICON公司最先倡导的一种软的通讯规约，经过大多数公司的实际应用，逐渐被认可，成为一种标准的通讯规约，只要按照这种规约进行数据通讯或传输，不同的系统就可以通讯。
目前，在RS232/RS485通讯过程中，更是广泛采用这种规约。
常用的MODBUS 通讯规约有两种，一种是MODBUS ASCII，一种是MODBUS RTU。
一般来说，通讯数据量少而且主要是文本的通讯则采用MODBUS ASCII规约，通讯数据数据量大而且是二进制数值时，多采用MODBUS RTU规约。
在实际的应用过程中，为了解决某一个特殊问题，人们喜欢自己修改MODBUS规约来满足自己的需要（事实上，人们经常使用自己定义的规约来通讯，这样能解决问题，但不太规范）。
更为普通的用法是，少量修改规约，但将规约格式附在软件说明书一起，或直接放在帮助中，这样就方便了用户的通讯。

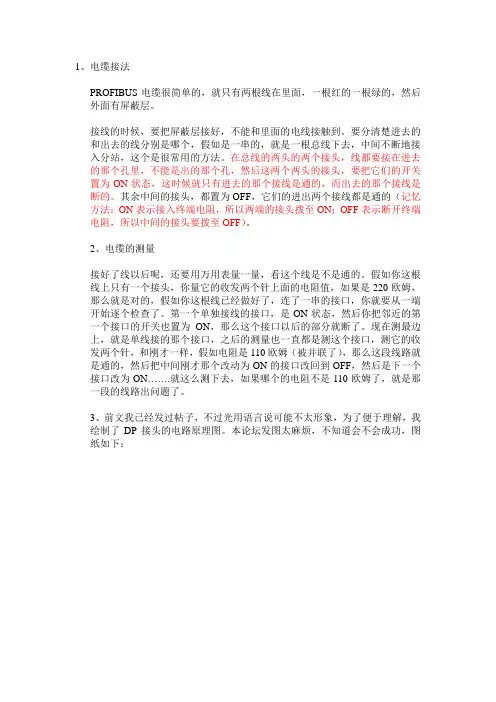

1、电缆接法PROFIBUS电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。
接线的时候，要把屏蔽层接好，不能和里面的电线接触到。
要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。
在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。
其余中间的接头，都置为OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至OFF）。
2、电缆的测量接好了线以后呢，还要用万用表量一量，看这个线是不是通的。
假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。
第一个单独接线的接口，是ON状态，然后你把邻近的第一个接口的开关也置为ON，那么这个接口以后的部分就断了。
现在测最边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆（被并联了），那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为ON…….就这么测下去，如果哪个的电阻不是110欧姆了，就是那一段的线路出问题了。
3、前文我已经发过帖子，不过光用语言说可能不太形象，为了便于理解，我绘制了DP接头的电路原理图。
本论坛发图太麻烦，不知道会不会成功，图纸如下：唐济扬：《PROFIBUS概貌》（1）PROFIBUS是一种国际化．开放式．不依赖于设备生产商的现场总线标准。
广泛适用于制造业自动化．流程工业自动化和楼宇．交通电力等其他领域自动化。
（2）PROFIBUS由三个兼容部分组成，即PROFIBUS－DP（Decentralized Periphery）．PROFIBUS－PA（Process Automation ）．PROFIBUS-FMS (Fieldbus Message Specification )。
PROFIBUS现场总线的通信原理PROFIBUS是一种用于工业自动化领域的现场总线通信协议，它具有高可靠性、高性能和广泛适应性的特点。
PROFIBUS采用串行通信方式，在现场设备和控制器之间传输数据，支持实时控制、远程诊断和设备管理等功能。
下面将详细介绍PROFIBUS的通信原理。
首先，PROFIBUS采用主-从式通信结构，主站负责组织和控制整个网络，从站负责接收和响应主站的指令。
主站可以是一个控制器，例如PLC或DCS；从站则是各种各样的现场设备，例如传感器、执行器和驱动器等。
通信过程中，主站发送指令和请求给从站，从站根据指令执行相应的操作，并将结果返回给主站。
主站可以使用轮询方式和点对点通信方式与从站进行通信。
在轮询方式中，主站按照一定的顺序逐个轮询从站，发送指令并接收响应。
在点对点通信方式中，主站直接与一些从站进行通信，这种方式适用于需要快速响应的实时控制应用。
PROFIBUS的通信过程分为数据通信和配置通信两个阶段。
在数据通信阶段，主站发送数据给从站，从站执行相应的操作并返回数据。
数据通过物理层的电缆线路传输，可以采用不同的物理层介质，例如RS485、Fiber Optic和PROFIBUS PA等。
在数据传输过程中，PROFIBUS使用分段传输技术将数据按照帧的形式进行传输，每个帧包括起始码、帧头、数据域、CRC校验和帧尾等字段。
在配置通信阶段，主站与从站进行参数的配置和诊断信息的交换。
主站可以配置从站的通信地址、数据传输速率和通信周期等参数，从而实现对从站的管理和控制。
主站还可以向从站发送诊断命令，获取从站的运行状态和故障信息，实现设备的远程诊断和维护。
为了保证通信的可靠性和实时性，PROFIBUS采用了一系列的通信协议和机制。
例如，PROFIBUS DP（Decentralized Peripherals）协议用于高速数据传输；PROFIBUS PA（Process Automation）协议用于现场仪器设备的连接和控制；PROFIsafe协议用于安全相关的应用；PROFIenergy 协议用于能源管理等。
浅析PROFIBUS-DP通讯技术（215123苏州万龙电气集团股份有限公司陈林龙）摘要：本文简要的分析了PROFIBUS-DP的基本功能，同时就其中的数据传输技术进行了重点分析，接着分析了该技术在一些领域的应用，文章最后就该技术在实际运行中可能会出现的故障做了探讨。
关键词：PROFIBUS-DP传输技术总线技术一、PROFIBUS-DP的基本功能中央控制器读取从设备的输入信息并发送输出信息这一过程具有周期性。
总线循环时间需要比中央控制(PLC)的程序循环时间短。
通过相关研究表明，在大多数的应用场合中程序循环的时间一般约为l0ms。
除了循环的用户数据传输外，PROFIBUS-DP同样提供了强有力的组态功能。
数据通信是由主站和从站上的监控功能进行监控的。
PROFIBUS—DP的基本功能可以总结如下：（1）传输技术：在实际工作中可以根据最大传输速率的不同来选用电缆和光缆两种传输介质。
（2）现场总线存取：主站间的传递方式往往是令牌式传递，而主站与从站之间的传递方式为主一从传送，支持单主或多主系统。
在对总线上的设备数量进行选择时，需要根据实际情况来定。
（3）通信功能：使用点对点(用户数据传送)或广播(控制指令)；循环主一从用户数据传送和非循环主一主数据传送。
当用户数据在DPMI从站之间进行传输时，此时便需要按照确定的递归顺序自动执行。

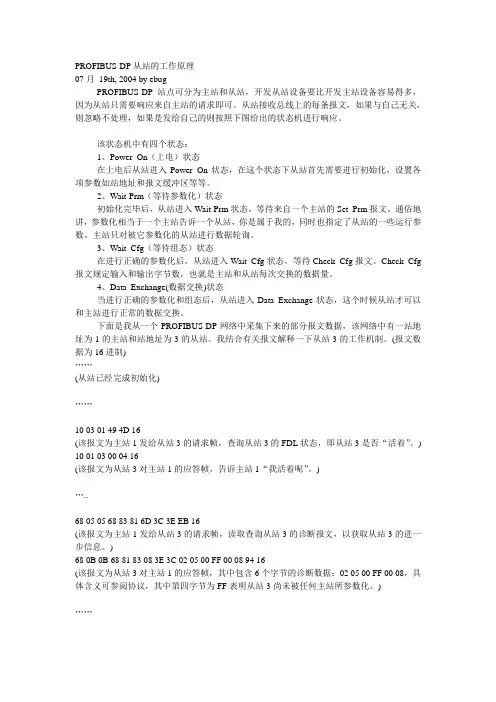

值得注意的一点是：DPMl和DP从站之间的数据传送一般可以分为三个阶段，分别是：参数设定、组态配置、数据交换。
（4）运行模式：PROFIBUS—DP规范中对系统行为进行了详细的描述，以便能够在一定程度上保证各种设备的互换性。
系统行为的确定往往需要根据DPMl的操作状态，这些状态由本地或总体的配置设备所控制，往往有如下三种状态：（1）运行：输入和输出数据的循环传送DPM1由DP从站读取输入信息并向DP从站写入输出信息；（2）清除：DMP1读取DP从站的输入信息并使输出信息保持为故障-安全状态；（3）停止：只能进行主-主数据传送DMP1和DP从站之间没有数据传送。
Profibus DP通讯协议简单介绍一、首先，Profibus DP通讯协议是一种单一的、一致性通讯协议，用于所有的工厂自动化和过程自动化。
这种协议使用“主-从”模式：一个设备（主）控制一个或多个其他设备（从）；协议使用：“令牌”模式：“令牌”通过网络传递，具有令牌控制的站有权访问网络。
Profibus DP以三种版本存在：DP-V0:Overall command structure循环数据交换DP-V1：扩展到非循环数据交换等DP-V2：进一步扩展到及时，时钟同步等。
一种单一的协议适应所有的应用Profibus DP支持所有的DCS或控制器与单个的现场设备；工厂设备和过程设备是直接地连接到Profibus DP；过程自动化设备（PA），聚合在“PA簇”，通过连接器或链环连接到PROFIBUS DP；Profibus总线访问协议（第二层）对三种Profibus版本（FMS/DP/PA）均相同；这使得通讯透明和FMS/DP/PA网络区域容易组合；因为FMS/DP使用相同的物理介质（RS-485/FO），因此他们能组合在同一根电缆上。
二、Profibus-总线访问协议的特征混合总线访问协议：主站间的逻辑令牌环主从站间的主从协议主站：主动站在一个限定时间内（Token Hold Time）对总线有控制权。
从站：从站只是响应一个主站的请求，他们对总线没有控制权。
三、Profibus-总线访问协议（FDL）的特点主站或从站可以在任何时间点接入或断开，FDL将自动重新组织令牌环；令牌调度确保每个主站有足够的时间履行它的通信任务；因此，用户必须计算全部目标令牌环的时间；总线访问协议有能力发现有故障的站、失效的令牌、重复的令牌、传输错误和其他所有可能的网络失败。
所有信息（包括令牌信息）在传输过程中确保高度安全，以免传输错误。
海明距离HD=4.四、Profibus-令牌调度原理在多主网络中，令牌调度必须确保每个主站有足够的时间完成他的通讯任务；用户组织全部目标令牌循环时间（TTR）进入所有主站的通信任务账户；每一个主站根据下列公式计算它接收令牌后完成它的通信任务的时间（TTH）:TTH=TTR-TRRTTH=持有令牌的时间TTR=目标令牌循环时间TRR=实际令牌循环时间五、Profibus报文结构六、网络报文的抓取网络通讯过程中的所有通讯报文的抓取和分析是一项重要的工作，PROFIBUS总线网络中通讯的数据报文该怎么抓取，又该怎么分析？PROFIBUS TESTER 5帮您解决了这个问题，他不仅能够对网络进行基本物理层的测试，包括线缆的短路、断路、交叉、屏蔽层破损等，信号波形、电平、信噪比等等；还能够抓取所有的报文，分析报文，将报文进行详细的解析，便于您的分析。
PROFIBUS现场总线的通信原理PROFIBUS 现场总线的通信原理1．引言PROFIBUS 是一种国际性的开放式现场总线标准，是唯一的全集成H1（过程）和H2（工厂自动化）现场总线解决方案[1]，它不依赖于产品制造商，不同厂商生产的设备无须对其接口进行特别调整就可通信，因此它广泛应用于制造加工、楼宇和过程自动化等自动控制领域。
它包括3个兼容版本，Profibus-DP(H2)、Profibus-PA(H1)、Profibus-FMS 。
DP 是经过优化的高速、廉价的通信接口，专为自动控制系统和设备级分散I/O 之间通信设计，可取代24V 或0~20mA 并行信号线。
也可用于分布式控制系统的高速数据传输。
FMS 用于车间级通用性中等传输速度的循环和非循环通信，适用于传感器、执行器、PLC 等一般自动控制系统。
PA 是专为过程自动化设计的标准本质安全传输技术，满足IEC1158-2中规定的通信规程，适用于安全性要求高以及由总线供电的场合。
PROFIBUS 可使分散式数字化控制器从现场底层到车间级网络化，总线系统分为主站和从站，主站决定总线的数据通信，从站仅对接收到的信息给予确认或当主站发出请求时向它发送信息[2]。
2． PROFIBUS 的协议结构PROFIBUS 的协议结构是根据ISO7498国际标准化开发式互联网络（OSI ）作为参考模型，具体结构如图1所示。
图1 PROFIBUS 协议结构图PROFIBUS-DP 使用了第1、2层和用户接口，这样确保了数据传输快速和有效地进行，直接数据链路映像（DDLM ）使用户接口易于进入第2层。
PROFIBUS-FMS 对第1、2、7层均加以定义。
应用层包括现场总线信息规范（FMS ）和底层接口（LLI ）。
FMS 包括了应物理（1数据链路（2（3）~（6（7...用协议并向用户提供可广泛选用的通信服务；LLI 协调不同通信关系并保证FMS 不依赖设备访问第二层，第二层（FDL ）提供总线访问控制并保证数据的可靠性。
profibusdp总线原理Profibus-DP（Decentralized Periphery）是一种数字通信总线技术，用于在自动化系统中传输数据。
DP总线原理包括物理层、数据链路层和应用层。
物理层是DP总线的基础，主要负责传输数据的电气特性。
DP总线使用差分信号传输数据，即将数据编码成两个不同电平的信号，并通过两根导线传输，一根导线发射正信号，另一根导线发射负信号。
这种差分信号传输方式可以提高抗干扰能力，减少传输错误。
在数据链路层，DP总线使用一个叫做Master-Slave的协议。
Master是总线的主设备，而Slave是连接到总线上的从设备。
Master负责管理整个总线通信过程，包括发送数据请求和控制总线流程，而Slave则负责响应Master的请求，并发送数据给Master。
这个协议确保了DP总线上的设备能够按照预定的规则进行数据交换，实现可靠的数据传输。
在应用层，DP总线定义了一系列的通信服务和对象，用于处理不同设备之间的通信。
这些服务和对象包括读写操作、报警和事件传输、参数设置等，用于实现设备之间的数据交互和控制。
应用层还定义了不同设备之间的通信协议，如传感器-执行器协议，用于处理传感器和执行器之间的通信，以及步进控制协议，用于处理步进控制器和执行器之间的通信等。
除了以上的基本原理，DP总线还具有以下的特点：1.灵活性：DP总线可以连接多个设备，包括传感器、执行器、PLC等，通过总线进行数据传输和控制。
这种灵活性使得系统具有更好的扩展性和可配置性。
2.高效性：DP总线使用异步传输方式，可以同时进行多个通信过程，提高了通信效率。
此外，DP总线采用数据打包和压缩技术，减少了数据传输的开销，提高了总线的带宽利用率。
3.实时性：DP总线具有高实时性，可以在毫秒级别响应数据请求。
这对于实时控制和监测应用非常重要。
4.可靠性：DP总线采用先进的纠错技术和误码检测机制，可以确保数据的可靠传输。
profibusdp总线原理PROFIBUS-DP（Process Field Bus - Decentralized Peripherals）是一种用于分布式自动化控制系统的数字通信总线。
PROFIBUS-DP 是德国西门子公司于20世纪90年代早期推出的，已成为目前世界上使用最广泛的数字通信总线之一、下面将详细介绍 PROFIBUS-DP 总线原理。
PROFIBUS-DP 是一种半双工的串行通信系统，它能够提供480Mbps的通信速率。
PROFINET-DP 协议作为一种工业以太网，使用标准以太网物理层（10、100或1Gbps等），同时增加了实时性和对散射现场公差的支持。
PROFIBUS-DP&PROFINET-DP 以单主机和多从机的方式进行通信，它采用2线交流电源进行通信，具有高可靠性和实时性。
PROFIBUS-DP 主要由三部分组成：数据单元（Data unit）、传输单元（Transmission unit）和物理层（Physical layer）。
数据单元：数据单元是PROFIBUS-DP的核心部分，主要包括帧同步、检错和POW和CRC码生成器等功能。
它将用户数据封装成由地址、控制位、长度和内容组成的数据帧，并且对数据帧进行识别和定位，确保帧同步和完整性。
数据帧的地址用于确定目标设备的地址和呼叫方设备的地址，控制位用于指示数据帧的类型，长度字段表示数据帧的长度，而内容字段代表用户数据。
传输单元：传输单元负责帧的传输和接收，主要包括传输计时、检错以及缓冲区控制等功能。
传输单元使用异步通信方式，基本的传输速率为9600bps，并支持更高速率。
异步通信的时序控制是由传输单元中的着陆器、时钟和同步器之间的配合实现的。
传输单元还通过使用缓冲区管理机制来实现传输错误检测和纠正功能以确保数据的完整性和正确性。
物理层：物理层负责将数字信号转换为电信号，以便将信号传输到远程设备。
它靠着在两条电缆上传送电流的方式来实现数据信号的传递和电源的供应，使用橙边的电流互锁技术来抑制干扰。
1、电缆接法PROFIBUS电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。
接线的时候，要把屏蔽层接好，不能和里面的电线接触到。
要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。
在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。
其余中间的接头，都置为OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至OFF）。
2、电缆的测量接好了线以后呢，还要用万用表量一量，看这个线是不是通的。
假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。
第一个单独接线的接口，是ON状态，然后你把邻近的第一个接口的开关也置为ON，那么这个接口以后的部分就断了。
现在测最边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆（被并联了），那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为ON…….就这么测下去，如果哪个的电阻不是110欧姆了，就是那一段的线路出问题了。
3、前文我已经发过帖子，不过光用语言说可能不太形象，为了便于理解，我绘制了DP接头的电路原理图。
本论坛发图太麻烦，不知道会不会成功，图纸如下：唐济扬：《PROFIBUS概貌》（1）PROFIBUS是一种国际化．开放式．不依赖于设备生产商的现场总线标准。
广泛适用于制造业自动化．流程工业自动化和楼宇．交通电力等其他领域自动化。
（2）PROFIBUS由三个兼容部分组成，即PROFIBUS－DP（Decentralized Periphery）．PROFIBUS－PA（Process Automation ）．PROFIBUS-FMS (Fieldbus Message Specification )。
