麦克维尔模块式空气源热泵热水机组 PPT课件

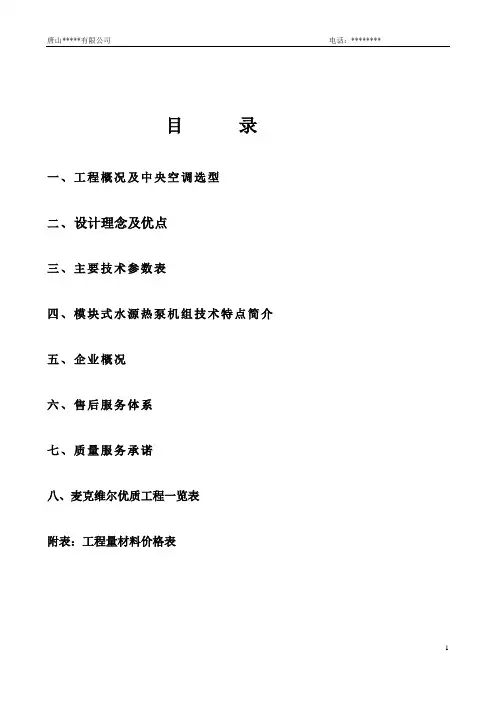

目录一、工程概况及中央空调选型二、设计理念及优点三、主要技术参数表四、模块式水源热泵机组技术特点简介五、企业概况六、售后服务体系七、质量服务承诺八、麦克维尔优质工程一览表附表：工程量材料价格表一、工程概况及中央空调选型（一）设计依据1.《采暖通风与空气调节设计规范》（GBJ-1987）2.《空气调节设计手册》（中国建筑工业出版社、第二版）3.《采暖空调制冷手册》（机械工业出版社）4.《建筑设计防火规范》（GBJ16－87）（二）、本方案室外设计参数为：冬季大气压力(Pa)：101990.0 夏季大气压力(Pa)：99940.0冬季平均室外风速(m/s)：2.8 夏季平均室外风速(m/s)：1.5冬季空调室外设计干球温度(℃)：-3.0夏季空调室外设计干球温度(℃)：34.2冬季通风室外设计干球温度(℃)：5.0夏季通风室外设计干球温度(℃)：32.0（三）、室内设计参数夏季：温度(26～28℃)、相对湿度(≤65%)、气流平均速度(≤0.3m/s)冬季：温度(18～22℃) 、相对湿度(≥55%)、气流平均速度(≤0.2m/s)（四）、工程概况本项目中心位于唐山市 ***县，总建筑面积：5713㎡,占地面积1413㎡，其中空调使用面积近4592㎡，总设备设计冷负荷为589kw。

根据建设方要求，以及建筑物实际情况，采用以下方案：1、主机：麦克维尔模块式水冷冷水机组WPS070.1B型2台。

2、水泵：选用3台冷冻水泵为两用一备，2台潜水水泵。

(五)、设计说明：本设计为空气调节、通风工程。

1.冷热源由机组供给，夏季为办公楼提供7-12℃冷水，冬季为办公楼提供40－45℃热水。

2.在风机盘管加风管系统中，风管管道采用铝箔酚醛保温板，管道本身具有保温功能，降低噪音，使用寿命长。

3.一层大厅人员流动量比较大，所以在门口处安装风幕机机阻挡室内外冷热量传递。

（六）、空调系统设计1、因该建筑为办公楼，根据房间用途选择室内机。

适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR MC302l控制器使用手册一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。

B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。

②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。

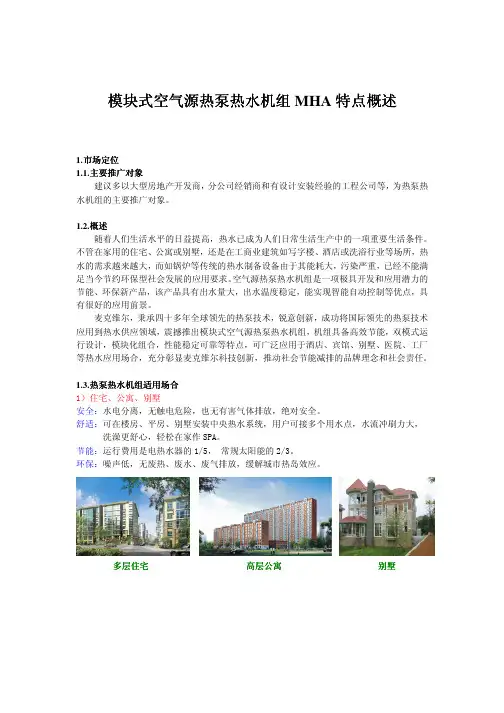

模块式空气源热泵热水机组MHA特点概述1.市场定位市场定位1.1.主要推广对象建议多以大型房地产开发商，分公司经销商和有设计安装经验的工程公司等，为热泵热水机组的主要推广对象。

1.2.概述随着人们生活水平的日益提高，热水已成为人们日常生活生产中的一项重要生活条件。

不管在家用的住宅、公寓或别墅，还是在工商业建筑如写字楼、酒店或洗浴行业等场所，热水的需求越来越大，而如锅炉等传统的热水制备设备由于其能耗大，污染严重，已经不能满足当今节约环保型社会发展的应用要求。

空气源热泵热水机组是一项极具开发和应用潜力的节能、环保新产品，该产品具有出水量大，出水温度稳定，能实现智能自动控制等优点，具有很好的应用前景。

麦克维尔，秉承四十多年全球领先的热泵技术，锐意创新，成功将国际领先的热泵技术应用到热水供应领域，震撼推出模块式空气源热泵热水机组，机组具备高效节能，双模式运行设计，模块化组合，性能稳定可靠等特点，可广泛应用于酒店、宾馆、别墅、医院、工厂等热水应用场合，充分彰显麦克维尔科技创新，推动社会节能减排的品牌理念和社会责任。

1.3.热泵热水机组适用场合热泵热水机组适用场合1）住宅、公寓、别墅安全：水电分离，无触电危险，也无有害气体排放，绝对安全。

舒适：可在楼房、平房、别墅安装中央热水系统，用户可接多个用水点，水流冲刷力大， 洗澡更舒心，轻松在家作SPA。

节能：运行费用是电热水器的1/5， 常规太阳能的2/3。

环保：噪声低，无废热、废水、废气排放，缓解城市热岛效应。

多层住宅高层公寓别墅2）宾馆、酒店全天运行：一年四季全天候运行正常，不受天气变化的影响。

节能：运行费用是燃气锅炉的1/2，是燃油锅炉的1/3。

安装：不受环境限制，不须专用机房安装方便。

可安装于阳台、楼顶和室外等。

安全：系统通过制冷剂和铜管传递热量制取热水，水电分离，运行安全。

3）休闲、洗浴行业直热式设计：制热更快速，只要打开水龙头即可产生热水，无需预热，省时省电，有水流 就有热水。

麦克维尔风冷冷水(热泵机组凝聚意大利 40余年的风冷热泵设计、制造和应用技术精华,积累 10多年中国模块机市场实际应用经验,更大程度的满足了用户对产品高效性、安全性、智能性、舒适性上的要求。

麦克维尔 MAC-D Plus 系列模块式风冷冷水(热泵机组是在原 MAC-D 系列的成功基础上,精雕细琢,全力打造的新一代模块式风冷冷水(热泵机组。

它继承了麦克维尔原 MAC-D 系列的众多优势,并以更出色的能效比(比原系列产品提高 2%~4%,更宽广的使用范围,更方便可靠的系统管理,而傲居模块式风冷热泵技术发展的尖端。

MAC-D Plus系列模块机组用途广泛,特别适用别墅、宾馆、医院、写字楼、娱乐场所、餐厅、超市等空调场合,以节省空调系统的运行费用。

另外,该系列机组还适用于工业冷却中的各种应用场合。

精确电子节流技术机组采用 500级 PMV 电子膨胀阀节流精确控制,使制冷系统形成动态匹配,充分提升系统内每一部件的最佳效能,水温控制的精度更高。

电子膨胀阀特有的大范围节流调节能力,使得机组可以在任何部分负荷时稳定运行,自动适应多变的使用环境温度,调节过程中彻底解决制冷系统的振荡问题。

运行可靠模块化结构,机组分级启动,减小机组启动电流对电网的冲击;机组经严格的长时间测试,无论是在高达 48℃的炎热天气制冷,还是 -10℃的严寒气候制热,均可正常运行;机组本身均自带高低压保护、制冷防冻保护、冬季防冻保护、压缩机过载保护和水压差开关等,最大程度的确保了机组安全;出现任何故障报警时,控制器进行实时自动闪光报警。

静音低噪整机采用箱体隔震设计,多重降噪处理,加上名牌全封闭涡旋压缩机和特殊风叶双转速低噪声风机的采用,制冷模式下更具有夜间静音功能,机组噪声、振动均占据业界领先水平;依托国家级精密噪声室及噪声频谱分析,对风机,电机等部件进行了严格的比对、选择和改进,对结构和管路进行了专业的降噪设计。

机组噪声明显改善。

创新的智能静音模式,根据机组运行状态及室外环境温度自动智能调节风机转速 (高档 /低档,使机组始终处于最佳运行状态,轻松实现全年高效节能、静音低噪运行。
