顶轴油、盘车系统

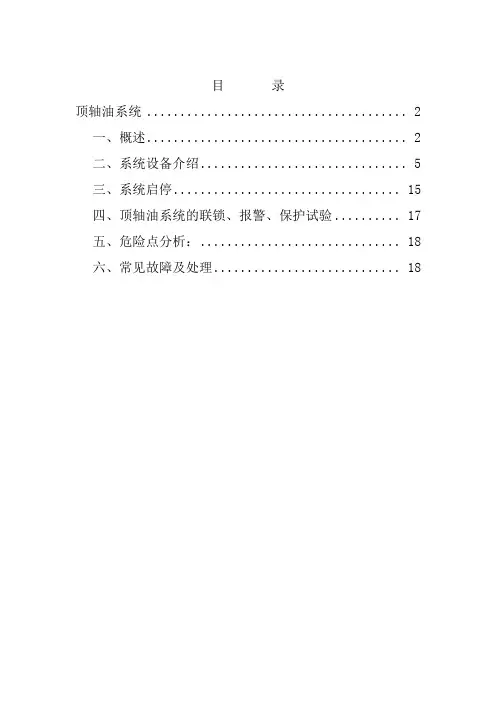

目录顶轴油系统 (2)一、概述 (2)二、系统设备介绍 (5)三、系统启停 (15)四、顶轴油系统的联锁、报警、保护试验 (17)五、危险点分析： (18)六、常见故障及处理 (18)顶轴油系统一、概述顶轴油装置是汽轮机组的一个重要装置。

它在汽轮发电机组盘车、启动、停机过程中起顶起转子的作用。

汽轮发电机组的椭圆轴承（#5/6）和可倾瓦轴承(#3/4)，椭圆轴承设有高压顶轴油囊，顶轴装置所提供的高压油在转子和轴承油囊之间形成静压油膜，强行将转子顶起，避免汽轮机低转速过程中轴颈和轴瓦之间的干摩擦，减少盘车力矩，对转子和轴承的保护起着重要作用；在汽轮发电机组停机转速下降过程中，防止低速碾瓦，运行时顶轴油囊的压力代表该点轴承的油膜压力，是监视轴系标高变化、轴承载荷分配的重要手段之一。

顶轴油系统流程：顶轴油泵油源来自冷油器后的润滑油，压力约为0.2MPa，可以有效防止油泵吸空气蚀。

吸油经过一台45μm自动反冲洗过滤装置进行粗滤，然后再经过20μm的双筒过滤器进入顶轴油泵的吸油口，经油泵升压后，油泵出口的油压力为12.0MPa，压力油经过单筒高压过滤器进入分流器，经单向阀，最后进入各轴承。

通过调整节流阀可控制进入各轴承的油量及油压，使轴颈的顶起高度在合理的范围内（理论计算，轴颈顶起油压8-12MPa，顶起高度大于0.02mm）。

泵出口油压由溢流阀调定。

系统采用了两级油过滤器有效地保证了系统的清洁度。

油泵采用进口的恒压变流量柱塞泵，该泵具有高效率、低发热、低噪音，高压下连续运转，性能可靠、无外漏、容积效率高等诸多优点。

同时在电机和泵之间配置了高精度的联接过渡架及带补偿的联轴器，降低了整个油泵电机组的振动、噪音，保证系统整体性能的优良、可靠。

为控制两台泵的运行、切换和防止泵吸空损坏，在油泵的进出口管路上装有压力开关，当油泵入口油压≤0.1MPa时，油泵入口处压力开关接通（ON），表示吸入滤网堵塞；当泵的出口管路油压≤7MPa 时，出口管路上压力开关接通（ON），应启动备用顶轴油泵。

BT-QJ02-02XXXXXXXX扩建工程#3机组润滑油、顶轴油及盘车装置调试方案XXXXXXXX科学研究院二〇〇六年九月签字页批准：审核：编写：目录1 编制依据 (1)2 调试目的 (1)3 调试对象及范围 (1)4 调试前应具备的条件及准备工作 (6)5 调试步骤 (7)6 运行监视 (9)7 环境、职业健康、安全风险因素控制措施 (9)8 联锁保护及热工信号试验项目 (10)9 组织分工 (10)1 编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）及相关规程》；1.2 《电力建设施工及验收技术规范汽轮机机组篇（1992年版）》；1.3 《火电工程启动调试工作规定》；1.4 《火电工程调整试运质量检验及评定标准（1996年版）》；1.5 《电力建设工程调试定额（2002年版）》；1.6 《电力基本建设工程质量监督规定》；1.7 设计院设计施工图。

1.8 制造商有关系统及设备资料。

2 调试目的对润滑油系统、顶轴油系统、盘车装置进行试运、调整，考验其性能满足正常安全运行的需要。

3 调试对象及范围3.1系统简介3.1.1润滑油系统不仅向汽轮发电机的支持轴承、推力轴承和盘车装置提供润滑油，还向机械超速装置及注油试验提供动力油，同时为防止发电机氢气泄漏，还向发电机氢气系统提供密封用油。

3.1.2顶轴装置是汽轮机组的一个重要装置。

它在汽轮发电机组盘车、启动、停机过程中起顶起转子的作用。

汽轮发电机组的椭圆轴承均设有高压顶轴油囊，顶轴装置所提供的高压油在转子和轴承油囊之间形成静压油膜，强行将转子顶起，避免汽轮机低转速过程中轴颈和轴瓦之间的干摩擦，减少盘车力矩；在汽轮发电机组停机，转速下降过程中，防止低速碾瓦；运行时顶轴油囊的压力代表该点轴承的油膜压力，是监视轴系标高变化、轴承载荷分配的重要手段。

3.1.3盘车装置3.2主要设备交流润滑油泵直流润滑油泵排烟风机冷油器顶轴油泵盘车装置油净化装置3.3设备规范主油箱规范顶轴油泵规范直流事故油泵规范交流润滑油泵规范盘车装置规范主油箱排油烟机规范主机冷油器规范贮油箱规范3.4试转系统和范围3.4.1润滑油系统：主要由润滑油箱、主油泵、注油器、辅助油泵、冷油器、滤油器、除油雾装置、净油系统、危急遮断功能、液位开关等以及各种脱扣、控制装置和连接它们的管道及附件组成。

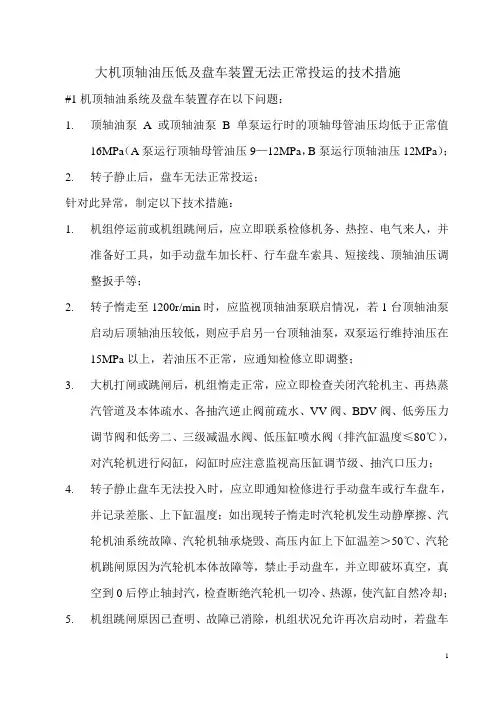

大机顶轴油压低及盘车装置无法正常投运的技术措施#1机顶轴油系统及盘车装置存在以下问题：1.顶轴油泵A或顶轴油泵B单泵运行时的顶轴母管油压均低于正常值16MPa（A泵运行顶轴母管油压9—12MPa，B泵运行顶轴油压12MPa）；2.转子静止后，盘车无法正常投运；针对此异常，制定以下技术措施：1.机组停运前或机组跳闸后，应立即联系检修机务、热控、电气来人，并准备好工具，如手动盘车加长杆、行车盘车索具、短接线、顶轴油压调整扳手等；2.转子惰走至1200r/min时，应监视顶轴油泵联启情况，若1台顶轴油泵启动后顶轴油压较低，则应手启另一台顶轴油泵，双泵运行维持油压在15MPa以上，若油压不正常，应通知检修立即调整；3.大机打闸或跳闸后，机组惰走正常，应立即检查关闭汽轮机主、再热蒸汽管道及本体疏水、各抽汽逆止阀前疏水、VV阀、BDV阀、低旁压力调节阀和低旁二、三级减温水阀、低压缸喷水阀（排汽缸温度≤80℃），对汽轮机进行闷缸，闷缸时应注意监视高压缸调节级、抽汽口压力；4.转子静止盘车无法投入时，应立即通知检修进行手动盘车或行车盘车，并记录差胀、上下缸温度；如出现转子惰走时汽轮机发生动静摩擦、汽轮机油系统故障、汽轮机轴承烧毁、高压内缸上下缸温差＞50℃、汽轮机跳闸原因为汽轮机本体故障等，禁止手动盘车，并立即破坏真空，真空到0后停止轴封汽，检查断绝汽轮机一切冷、热源，使汽缸自然冷却；5.机组跳闸原因已查明、故障已消除，机组状况允许再次启动时，若盘车在30分钟内无法恢复运行，且手动盘车状况良好时，经业主和公司领导批准后可再次挂闸进行冲转，冲转时应严密监视机组振动、差胀变化，发生异常时，根据规程规定进行处理；6.发生顶轴油系统故障、盘车装置故障时，事故处理人员应立即汇报业主、领导，通知检修，在进行相关操作时，必须得到业主和领导的批准，严禁擅自操作造成事故扩大。

汽轮机主机油系统汽轮发电机组的主机油系统包括：润滑油及其净化系统，顶轴油系统，调节和安全油系统。

１、润滑油系统润滑油系统的任务：向汽轮发电机组的各轴承和盘车装置提供合格的的润滑和冷却油。

润滑油系统设备包括：润滑油箱、主油泵、交流电动油泵、直流电动油泵、冷油器、油温调节装置、轴承进油调节阀、滤油装置、油温\油压检测装置、管道和各阀门。

在正常运行时，离心式主油泵由汽轮机主油泵驱动。

在机组启动阶段和油压力低于整定值时，交流备用润滑油泵自动启动。

在机组运行中，当润滑油母管内的压力低于整定值时，直流事故油泵自动启动。

润滑油净化系统的作用：确保润滑油的理化性能忽然清洁度符合要求。

润滑油净化系统主要包括的设备有：大机主油箱，两个小机油箱，贮油箱（污油室），净油室，滤网，电加热器，两台主机油箱输油泵，事故油池，油污分离器等２、顶轴油系统顶轴油系统的作用：避免盘车时发生干摩擦，防止轴颈与轴瓦相互损伤。

在汽轮机组由静止状态准备启动时，轴颈底部尚未建立油膜，此时投入顶轴油系统，为了使机组各轴颈建立油膜，将轴颈托起以减小轴颈与轴瓦的摩擦，同时也能使盘车装置能够顺利的盘动汽轮发电机转子。

顶轴油系统包括：两台100%额定容量的顶轴油泵、滤网、压力调节阀、压力开关以及阀门管道等。

顶轴油系统的油源和回油均来自汽轮发电机的润滑油系统。

３、液压油系统汽轮机液压油系统的作用：向汽轮机调节系统的液力控制机构提供动力油源，还向汽轮机的保安系统提供安全油源。

液压油系统的工质是磷酸脂燃油。

液压油系统主要包括液压油箱，液压供油系统（去汽轮机调速系统和安全系统），液压油冷却系统和液压油再生（化学处理）系统。

液压油冷却系统的的冷却水源来自闭式冷却水系统。

机组正常运行时，一台液压油泵投运，向液压油系统和安全油系统供油，另一台液压油泵处于备用状态。

液压油冷却油泵和液压油再生油泵同时工作，以维持液压油的油质和油温。

４、ＥＨ油系统ＥＨ油系统的主要目的是控制汽轮机的转速和功率，从而满足电厂的供电要求。

汽机润滑、顶轴油系统及盘车装置调试措施1 编制依据1.1 哈尔滨汽轮机厂：《润滑油系统说明书》、《自动盘车操作装置说明书》、《顶轴装置说明书》；1.2国投宣城发电有限责任公司集控运行规程，润滑油管路系统图、顶轴系统图、盘车系统图。

2 系统概述及主要设备技术规范2.1 系统简介汽轮机润滑油系统采用主油泵—注油器供油方式。

主油泵由汽轮机主轴直接驱动，其出口压力油向1#、2#注油器供油。

润滑油系统主要用于向汽轮发电机组各轴承提供润滑油；向操纵机械超速脱扣装置、盘车装置、发电机氢密封提供密封用油以及为顶轴装置油泵提供充足的油源。

汽轮机润滑油系统由主油泵、集装油箱、润滑油泵、事故油泵、冷油器、排烟装置、顶轴盘车装置、滤网、加热器、油位指示器、润滑油过滤器、油位开关、阀门、各种监测仪表等构成。

机组正常运行时，系统中所有高压油均由位于前轴承箱内的主油泵提供。

主油泵出来的高压油作为注油器的动力油源。

注油器吸油取自于油箱，注油器为主油泵提供油源，并且向机组各轴承及盘车装置和密封油系统供油，作润滑、冷却、密封用。

在机组启动，注油器无法正常工作时，启动交流润滑油泵向主油泵入口提供油源。

在机组启、停时由交流润滑油泵经冷油器向润滑油系统供油本系统设有二台冷油器，一台运行，一台备用，可通过切换阀进行相互切换。

系统设有低润滑油压开关，在润滑油系统油压低时联动交流润滑油泵、事故油泵。

顶轴装置配有二台顶轴油泵，母管制系统，供给汽轮机两个低压转子及发电机转子顶轴油。

2.22.2.8 与汽轮机同轴主油泵：进口压力0.068-0.3 MPa(g)、出口压力2.21-2.63MPa2.2.9 主油箱：集装油箱，容量(最大/正常) 45.7/34.9m33 调试前应具备的条件3.1 润滑油系统、密封油系统、顶轴油系统及油净化装置油循环结束，油质化验合格；3.2辅助油泵(TOP)，事故油泵(EOP)、高密泵的电机单体试转合格，联轴后泵轮手盘灵活；3.3 润滑油系统所有压力开关、变送器及监控仪表安装调整校验完毕，处于投入状态；3.4 油箱加热器安装调试完毕，排烟风机可随时投入；3.5 主油箱油位计灵活好用，指示正确，油位补至最高允许值，储油箱补至正常油位；3.6 润滑油系统恢复完毕，机组各轴承具备通油条件；3.7 开式冷却水系统冲洗调试完毕，润滑油冷油器具备通水条件；3.8 汽机事故排油系统具备投入条件，油区消防系统调试完毕，投入运行；3.9 直流电源系统投入运行；3.10 热工顺控系统中有关润滑油系统调试完毕。

1.设备概况广东国华粤电台山发电有限公司一期工程（2×600MW）机组润滑油系统配备一台交流辅助油泵，一台直流辅助油泵及由汽轮机主轴驱动的主油泵供主机各轴承用油。

润滑油系统的油管道采用套装管结构。

冷油器由二台立式冷油器组成，以维持机组正常运行油温。

油箱排烟风机装置由除雾器，蝶阀，二台排烟风机，油雾分离器及排气罐等组成，以维持润滑油系统及油管道微负压。

汽轮机顶轴油系统由二台顶轴油泵组成，以减少盘车及汽机冲转时的启动力矩。

1.1设备规范1.1.1主油箱规范工作容积: 30M3总储油量: 45M31.1.2 主油泵规范出口压力: 2.35Mpa出口流量: 405m3/h驱动方式: 由汽轮机主轴驱动1.1.3 交流油泵规范出口压力: 0.33Mpa出口流量: 336m3/h1.1.4 交流油泵电机规范功率: 75kW电机转速: 3000r/min电压: 380V1.1.5 直流油泵规范出口压力: 0.33Mpa出口流量: 336m3/h1.1.6 直流油泵电机规范功率: 75kW转速: 3000r/min电压: 220V1.1.7 顶轴油泵规范型号: 63SCY14－1B型出口压力： 31.5MPa出口流量: 1.5m3/h1.1.8 顶轴油泵电机规范型号: Y225s－4型功率: 37KW转速: 1450r/min电压: 380V1.1.9冷油器规范容量: 100%(立式)冷却面积: 460m2冷却油量 336m3/h2.编写依据2.1台山发电厂一期工程600MW发电机组调试大纲2.2制造厂说明书及设计院设计资料2.3火电工程启动调试工作规定建质（1996）40号文颁发2.4火电工程调整试运质量检验及评定标准3.调试目的通过现场冷态和热态调试，使系统及设备长期安全可靠地运行，并达到设计规定的要求。

4.调试应具备的条件4.1 设备及系统安装结束，安装记录及技术资料以文件包形式完成。

4.2本措施涉及到的油管道(包括顶轴油管道)冲洗经验收合格。

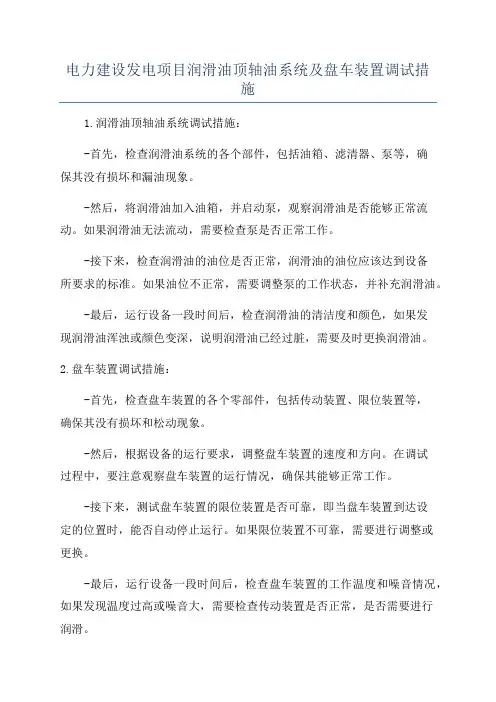

电力建设发电项目润滑油顶轴油系统及盘车装置调试措
施
1.润滑油顶轴油系统调试措施：
-首先，检查润滑油系统的各个部件，包括油箱、滤清器、泵等，确
保其没有损坏和漏油现象。

-然后，将润滑油加入油箱，并启动泵，观察润滑油是否能够正常流动。

如果润滑油无法流动，需要检查泵是否正常工作。

-接下来，检查润滑油的油位是否正常，润滑油的油位应该达到设备
所要求的标准。

如果油位不正常，需要调整泵的工作状态，并补充润滑油。

-最后，运行设备一段时间后，检查润滑油的清洁度和颜色，如果发
现润滑油浑浊或颜色变深，说明润滑油已经过脏，需要及时更换润滑油。

2.盘车装置调试措施：
-首先，检查盘车装置的各个零部件，包括传动装置、限位装置等，
确保其没有损坏和松动现象。

-然后，根据设备的运行要求，调整盘车装置的速度和方向。

在调试
过程中，要注意观察盘车装置的运行情况，确保其能够正常工作。

-接下来，测试盘车装置的限位装置是否可靠，即当盘车装置到达设
定的位置时，能否自动停止运行。

如果限位装置不可靠，需要进行调整或
更换。

-最后，运行设备一段时间后，检查盘车装置的工作温度和噪音情况，如果发现温度过高或噪音大，需要检查传动装置是否正常，是否需要进行
润滑。

通过以上的调试措施，可以确保润滑油顶轴油系统及盘车装置能够正常工作，提高发电项目的运行效率和安全性。

在调试过程中，需要严格按照设备的操作规程和安全要求进行操作，遵循相关标准和规范，确保调试过程的顺利进行。

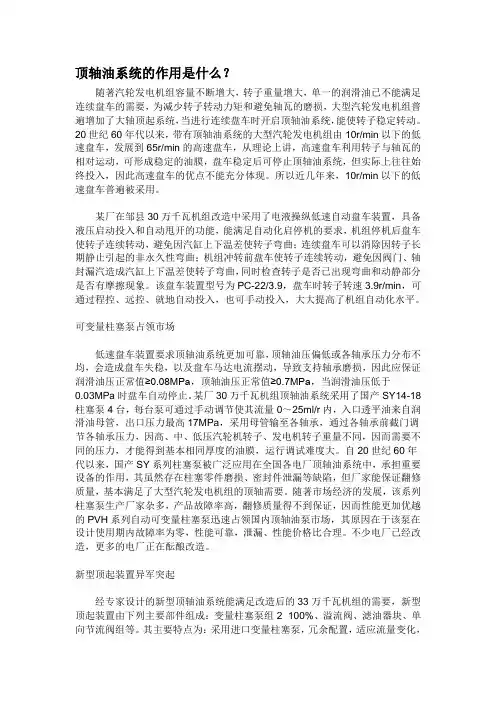

顶轴油系统的作用是什么？随著汽轮发电机组容量不断增大，转子重量增大，单一的润滑油已不能满足连续盘车的需要，为减少转子转动力矩和避免轴瓦的磨损，大型汽轮发电机组普遍增加了大轴顶起系统，当进行连续盘车时开启顶轴油系统，能使转子稳定转动。

20世纪60年代以来，带有顶轴油系统的大型汽轮发电机组由10r/min以下的低速盘车，发展到65r/min的高速盘车，从理论上讲，高速盘车利用转子与轴瓦的相对运动，可形成稳定的油膜，盘车稳定后可停止顶轴油系统，但实际上往往始终投入，因此高速盘车的优点不能充分体现。

所以近几年来，10r/min以下的低速盘车普遍被采用。

某厂在邹县30万千瓦机组改造中采用了电液操纵低速自动盘车装置，具备液压启动投入和自动甩开的功能，能满足自动化启停机的要求，机组停机后盘车使转子连续转动，避免因汽缸上下温差使转子弯曲；连续盘车可以消除因转子长期静止引起的非永久性弯曲；机组冲转前盘车使转子连续转动，避免因阀门、轴封漏汽造成汽缸上下温差使转子弯曲，同时检查转子是否已出现弯曲和动静部分是否有摩擦现象。

该盘车装置型号为PC-22/3.9，盘车时转子转速3.9r/min，可通过程控、远控、就地自动投入，也可手动投入，大大提高了机组自动化水平。

可变量柱塞泵占领市场低速盘车装置要求顶轴油系统更加可靠，顶轴油压偏低或各轴承压力分布不均，会造成盘车失稳，以及盘车马达电流摆动，导致支持轴承磨损，因此应保证润滑油压正常值≥0.08MPa，顶轴油压正常值≥0.7MPa，当润滑油压低于0.03MPa时盘车自动停止。

某厂30万千瓦机组顶轴油系统采用了国产SY14-18柱塞泵4台，每台泵可通过手动调节使其流量0～25ml/r内，入口透平油来自润滑油母管，出口压力最高17MPa，采用母管输至各轴承，通过各轴承前截门调节各轴承压力，因高、中、低压汽轮机转子、发电机转子重量不同，因而需要不同的压力，才能得到基本相同厚度的油膜，运行调试难度大。

汽轮机顶轴油系统的作用是什么？随著汽轮发电机组容量不断增大，转子重量增大，单一的润滑油已不能满足连续盘车的需要，为减少转子转动力矩和避免轴瓦的磨损，大型汽轮发电机组普遍增加了大轴顶起系统，当进行连续盘车时开启顶轴油系统，能使转子稳定转动。

20世纪60年代以来，带有顶轴油系统的大型汽轮发电机组由10r/min以下的低速盘车，发展到65r/min 的高速盘车，从理论上讲，高速盘车利用转子与轴瓦的相对运动，可形成稳定的油膜，盘车稳定后可停止顶轴油系统，但实际上往往始终投入，因此高速盘车的优点不能充分体现。

所以近几年来，10r/min以下的低速盘车普遍被采用。

某厂在邹县30万千瓦机组改造中采用了电液操纵低速自动盘车装置，具备液压启动投入和自动甩开的功能，能满足自动化启停机的要求，机组停机后盘车使转子连续转动，避免因汽缸上下温差使转子弯曲；连续盘车可以消除因转子长期静止引起的非永久性弯曲；机组冲转前盘车使转子连续转动，避免因阀门、轴封漏汽造成汽缸上下温差使转子弯曲，同时检查转子是否已出现弯曲和动静部分是否有摩擦现象。

该盘车装置型号为PC-22/3.9，盘车时转子转速3.9r/min，可通过程控、远控、就地自动投入，也可手动投入，大大提高了机组自动化水平。

可变量柱塞泵占领市场低速盘车装置要求顶轴油系统更加可靠，顶轴油压偏低或各轴承压力分布不均，会造成盘车失稳，以及盘车马达电流摆动，导致支持轴承磨损，因此应保证润滑油压正常值≥0.08MPa，顶轴油压正常值≥0.7MPa，当润滑油压低于0.03MPa时盘车自动停止。

某厂30万千瓦机组顶轴油系统采用了国产SY14-18柱塞泵4台，每台泵可通过手动调节使其流量0～25ml/r内，入口透平油来自润滑油母管，出口压力最高17MPa，采用母管输至各轴承，通过各轴承前截门调节各轴承压力，因高、中、低压汽轮机转子、发电机转子重量不同，因而需要不同的压力，才能得到基本相同厚度的油膜，运行调试难度大。

汽轮机润滑油系统1、系统功能本汽轮机润滑油系采用电动油泵的供油方式，润滑油系统主要用于向汽、发电机组各轴承、盘车装置及联轴器喷油孔提供润滑冷却油，向保安部套提供一次压力和油；向发电机氢密封空侧提供密封用油以及顶轴系统提供充足的油源。

2、系统描述汽轮发电机组的轴承需要润滑油来形成连续的油膜，转子在这层油膜梗上转动。

形成油梗只需要少量的油，然而，由于转子的传热、轴承面的摩擦以及润滑自身的紊流，产生大量的热量。

因此，为一定的轴承温度，需要向轴承提供更多的油量对轴承进行冷却。

轴承的润滑油压约为0.18MPa，此油压确保了轴承上部压力不低于大气压，避免造成油梗的不连续，另一方面，如果油压过高，润滑油就会从轴承两端高速地喷射出来，形成雾状。

这样，油很容易从轴承箱里窜出来。

油温必须保持在一定的范围以内，如果轴承进油油温过低，由于油的高粘度会使轴承润滑效率变低。

如果轴承回油温度过高，油会很快氧化而变质。

因此，轴承回油度应限制在60-70度，轴承进油油温度限制在38-46度（正常运行时，调整为46度）。

可以通过调整每个轴承的进油量来达到需要的轴承回油温度。

为允许足够的调节量，每个轴承的供油管采用较大管径，在轴承进口管处装有呆移动式节流孔板。

3、系统的构成集装油箱两台交流电动主油泵（一台主油泵和一台辅助油泵）一台直流电动事故油泵两台交流电动排油风机两台冷油器两台交流电动顶轴油泵蓄能器润滑油管路压力调节阀电加热器油系统附件3.1润滑油过压阀的工作原理汽机润滑油过压阀的关键作用是：在大滤油器的滤网堵塞时能自动对油压保持补偿，使润滑油压基本保持不变。

3.2正常运行时油温的控制范围，为什么控制在这个范围内润滑油温度一般控制在35~45度，因为低了粘度太高不容易形成油膜，高了粘度又太小同样不容易形成油膜3.3冷油器的工作原理闭式冷却水通过冷油器的顶部端盖进入冷油器，然后在冷油器内部细小的管内流动，无数细小的冷却水管通过分布在冷油器内部的隔板固定，通过隔板，冷油器间隔成若干个小的空间，润滑油在冷却水管外以S形流动，这样布置可以增加有效的换热面积，提高冷却效果。

顶轴油系统旳改造方案及实例汽轮发电机盘车时，为减少转子转动力矩和防止轴瓦旳磨损，采用液压顶轴装置将高压油从轴瓦泵入，靠油压将轴颈顶起，强制形成油膜，承受转子旳重量，以消除轴颈和轴瓦旳干摩擦。

由于汽轮机和发电机轴承对由于转子重量，轴颈和宽径比不同样，各轴承压比不同样，需要不同样旳油压才能形成基本相似厚度旳油膜。

顶轴油压偏低或各轴承压力分布不均，将会导致盘车失稳以及盘车马达电流摆动，导致支持轴承与转子磨损，严重时会由于汽轮机轴瓦损害导致大轴弯曲旳重大设备事故。

老旳顶轴油系统一般都是汽轮机厂配套供货，一般都采用三台油泵，二用一备。

油泵采用国产手动变量柱塞泵（上海高压油泵厂产品或天津高压油泵厂产品），工作压力15～18MPa，到各轴瓦旳流量依托每条油路上旳手动截止阀进行调整。

在使用过程中，顶轴油系统存在如下缺陷：1、原油泵出油压力不稳定、振动大、噪音大，影响轴瓦旳顶起高度；2、原油泵为手动变量泵，手动调好之后，油泵只能输出固定旳流量到轴瓦，假如系统工况有变化，就会导致系统压力波动；3、油泵旳可靠性差，常常出现出力局限性旳状况；4、到各轴瓦旳流量靠手动截止阀调整，且没有锁紧装置，压力波动大且不稳定，顶起时反复精度差；5、顶轴油系统没有过滤器，油箱内颗粒等杂质随油系统进入轴瓦，会导致轴瓦磨损；6、原系统没有蓄能器，系统油压有波动，直接影响轴瓦顶起高度。

为满足电厂安全运行旳高可靠性规定，需要对老旳顶轴油系统进行改造。

一、改造方案1、采用进口恒压变量柱塞泵作为供油泵。

恒压变量柱塞泵旳输出压力保持不变，输出流量可根据系统旳需要自动进行调整，当工况变化系统需要旳流量增长时，油泵会自动增大排量满足系统旳需要。

2、油泵与电动机通过钟形罩连接构成电动机油泵组，保证连接旳可靠性。

具有在线更换油泵旳功能。

本来旳电动机启停控制柜、就地按钮、电缆等可以保留不变。

3、油泵采用一用一备或二用一备旳工作方式。

二台（或三台）油泵旳输出压力管道连接在一起，进入到一种分油器中，向各路轴瓦供油。

工程代号0910－6152密级一般专业代号606 目录号06 鄂温克电厂一期（2×600MW超临界空冷机组）#1机组汽机润滑油、顶轴油系统及盘车调试措施（A版/0）编制：审核：批准：山东中实易通集团有限公司2011年4月1 调试目的1.1通过调试，使润滑油系统可以投入正常运行，建立润滑油压并在润滑油压降低时及时启动备用润滑油泵或直流润滑油泵，能正常向顶轴油系统及调节保安系统提供油源；1.2 检验顶轴油泵的出力和运行的可靠性，掌握其性能，测量转子的顶起高度，经过调试使顶轴油泵能保证长期可靠运行；1.3 在机组投运行前，对盘车装置进行试运转，使其满足机组运行要求。

2 编制的主要依据2.1《火力发电建设工程启动试运及验收规程》【DL/T5437-2009】；2.2《电力建设施工质量验收及评价规程》【DL/T 5210.4-2009】；2.3《火电工程启动调试工作规定》【建质[1996]40号】;2.4《火电工程调整试运质量检验及评定标准》【建质[1996]111号】;2.5《工程建设标准强制性条文》（电力工程部分）【建标（2006）102号】；2.6《汽轮机启动调试导则》【DL/T863-2004】；2.7《电力建设安全工作规程》(火力发电厂部分) 【DL5009.1—2002】；2.8《汽机热力系统图》及《鄂温克电厂600MW机组集控运行规程》；2.9 设备制造厂家的运行维护说明书及设计院的图纸等。

3 系统简介及设备的技术规范3.1系统简介主机润滑油系统的作用是向汽轮发电机组的支持轴承、推力轴承和盘车装置提供润滑油，带走轴承和转子摩擦所产生的热量；并向顶轴油系统供油，为氢密封系统供备用油以及为操纵机械超速脱扣装置供压力油。

机组在启动盘车前先启动顶轴油泵，利用5～15MPa（取决于转子的大小）的高压油把轴颈顶离轴瓦0.06～0.10mm，消除两者之间的干磨擦，同时可以减少盘车的启动力矩。

汽轮机侧和发电机侧共4只轴承设有顶轴功能。
