无缝钢管生产缺陷与预防1. 引言无缝钢管是一种重要的工业材料，广泛应用于石油、化工、电力、航空、航天等领域。
然而，在无缝钢管的生产过程中存在一些缺陷问题，例如内外壁裂缝、折叠、夹层等。
这些缺陷不仅会降低无缝钢管的质量、性能，还可能导致管道泄漏、事故等安全问题。
因此，如何预防无缝钢管的生产缺陷是非常重要的。
本文将首先介绍无缝钢管生产过程中常见的缺陷问题，然后讨论预防无缝钢管生产缺陷的方法与措施，旨在提高无缝钢管的质量和安全性。
2. 无缝钢管生产过程中常见的缺陷问题2.1 内外壁裂缝内外壁裂缝是无缝钢管生产过程中最常见的缺陷问题之一。
这种裂缝可能是由于原料质量不佳、加工过程中的应力超过了材料的承受范围等原因引起的。
内外壁裂缝会导致无缝钢管在使用过程中易发生断裂，从而造成事故。
2.2 折叠折叠缺陷是指无缝钢管的内外壁出现弯曲、折叠痕迹。
这种缺陷可能是由于轧制过程中的辊形有问题、轧机调整不当等原因引起的。
折叠会使无缝钢管的强度和密封性降低，增加管道泄露的风险。
2.3 夹层夹层是指无缝钢管内外壁之间出现分层或夹杂物。
这种缺陷可能是由于材料不纯、熔炼和浇铸过程中的夹杂物等原因引起的。
夹层会降低无缝钢管的强度和耐腐蚀性，导致管道泄漏和腐蚀。
3. 预防无缝钢管生产缺陷的方法与措施3.1 严格选材要预防无缝钢管生产缺陷，首先需要严格选材。
选择质量优良的原材料可以避免原料本身存在的缺陷问题，降低无缝钢管的生产缺陷风险。
同时，进行严格的材料检测和评估，确保原材料达到相关标准和要求。
3.2 完善加工工艺加工工艺是影响无缝钢管质量的关键因素之一。
应根据钢管的不同用途和要求，制定完善的加工工艺流程。
在轧制、冷拔和热处理等工艺中，要严格控制工艺参数，确保钢管的形状、尺寸和性能达到要求，避免产生裂缝、折叠和夹层等缺陷。
3.3 质量控制与检测质量控制与检测是预防无缝钢管生产缺陷的重要手段。
应建立健全的质量管理体系，从源头控制，严格遵守相关标准和规范。

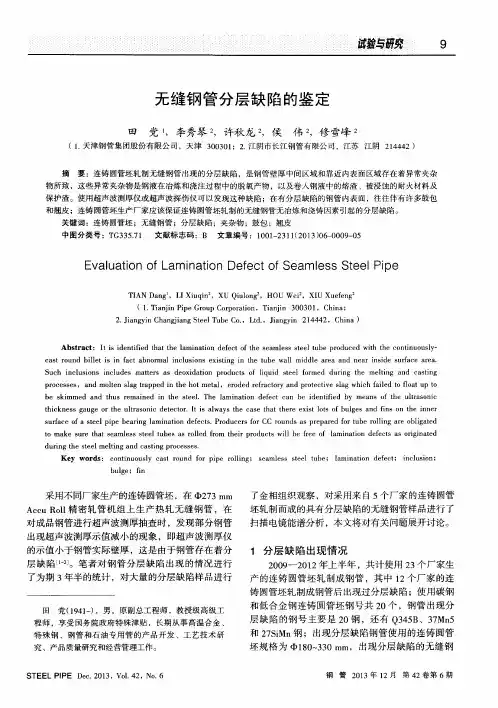

无缝钢管超声波探伤分层缺陷摘要：对无缝钢管的分层缺陷批量检测无技术指导，认为分层缺陷不允许存在钢管内外表面关键词：无缝钢管，分层缺陷，超声波，标准规范一、分层缺陷的概念钢管分层缺陷是钢锭和连续铸造中残余缩孔和异常的非金属夹杂物，严重的疏松和偏析等冶炼过程中产生的缺陷，在扎制的过程中被扎成片层状，把上下金属隔开成两层或者多层，以及出现未焊合空隙。
分层缺陷是钢中的冶炼缺陷经过扎制变形后在钢材中的现象，引起无缝钢管分层缺陷的主要原因是钢中异常的非金属夹杂物，多发生在碳钢和低合金钢。
二、分层缺陷的超声检测钢管的分层缺陷用超声波探伤或者超声波测厚仪测量厚度。
一般对于承压类钢管分层缺陷检测，超声波检测使用在线检测水柱法快速检测，可提高工作效率，通过多个测厚直探头纵波检测，探头架轴向前进钢管周向旋转，控制在一定螺距内螺旋式扫查，保证百分之百覆盖率。
在线超声波水柱法用水作为耦合剂，每次使用前需要在人工样管上校准分层缺陷灵敏度，通过手动模式找到分层缺陷，位于界面波与第一次反射波之间，增加灵敏度至波高的60%，再加6个dB值作为扫查灵敏度，设置一个分层闸门，当检测钢管时，在界面波与一次波之间有波形超过闸门时，自动被超声波记录数据，通过喷标等方式定位，观察波形形状并记录，超声波波形图如图1，移动测厚闸门至分层缺陷，可测得分层位于钢管表面的深度。
一般需要超声波手探验证分层缺陷，找到分层缺陷位置后用测厚仪测量厚度可得到分层缺陷的位置并加以验证。
质量检测工作是严瑾的，分层缺陷需要多种超声波检测方式验证。
钢管内存在的分层缺陷一般以点状，在管体上大致呈螺旋形分布，测量厚度约为实际厚度的百分之五十到八十，单个分层缺陷范围小，探伤检测难度大，需要检测人员技术要求不断提高。
水柱法A扫描视图包括A扫描波形显示区、当前通道参数调节区及页面导航栏。
A扫描波形显示区用于显示各通道的A扫描波形以及一些常用参数包括增益、范围、闸当前通道参数调节区用于调节当前选中通道的一些常用参数包括增益、范围、闸门起点、闸门宽度、闸门高度等。

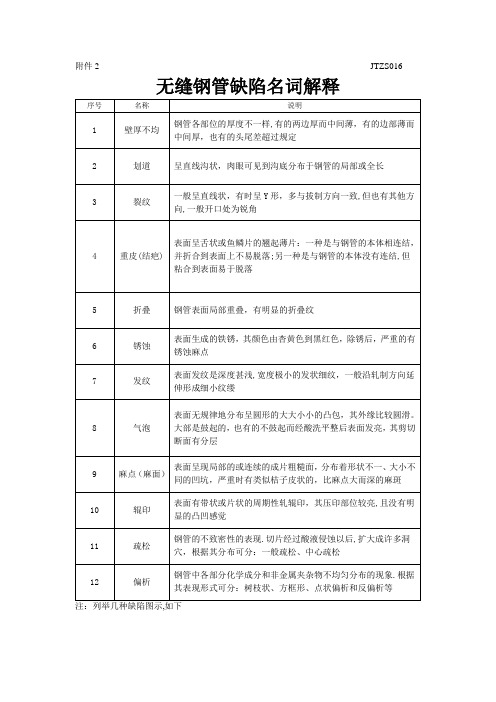

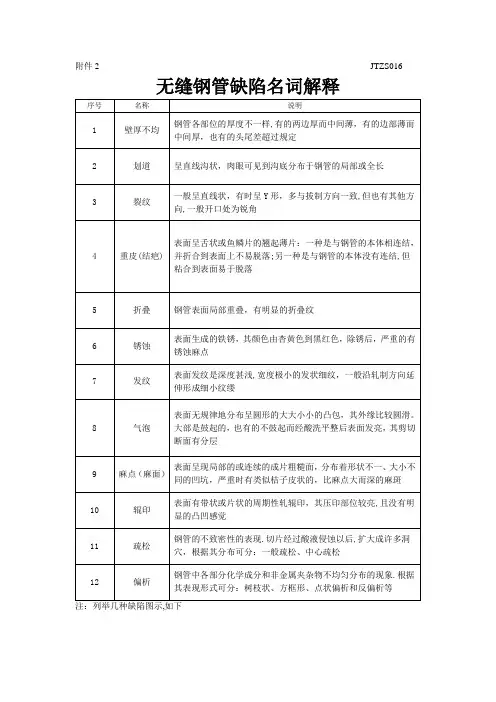

无缝钢管名词解释无缝钢管名词解释1：无缝钢管的分类： 1。
按断面形状可分为圆形、方形、矩形和异形钢管。
2。
按材质的不同，分为碳素结构钢钢管、低合金结构钢钢管、合金结构钢钢管和复合结构钢管等。
3。
按用途不同，分为输送管道用、工程结构用、热工设备用、石油化工工业用、机械制造用、地质钻探用、高压设备用钢管等。
无缝钢管名词解释2：无缝钢管就是钢管的一种材质，一般是用圆管坯或方管坯经穿孔制成毛管，然后经热轧、冷轧或冷拨制成。
无缝钢管名词解释3：无缝钢管按生产方法不同可分为热轧管、冷轧管、冷拔管、挤压管等，按照断面形状又可分为圆形和异形两种，异形管有方形、椭圆形、三角形、六角形、瓜子形、星形、带翅管多种复杂形状。
无缝钢管名词解释4：无缝钢管根据用途不同分三类供应： a、按化学成分和机械性能供应； b、按机械性能供应； c、按水压试验供应。
无缝钢管名词解释5：无缝钢管分热轧和冷轧（拨）无缝钢管两类。
无缝钢管的用途：主要用于液体输送，气体输送，和一些特殊要求的管道。
无缝钢管的规格用外径*壁厚毫米数表示。
无缝钢管生产工艺流程及操作特点：原材料即带钢卷，焊丝，焊剂。
在投入前都要经过严格的理化检验。
带钢头尾对接，采用单丝或双丝埋弧焊接，在卷成钢管后采用自动埋弧焊补焊。
成型前，带钢经过矫平、剪边、刨边，表面清理输送和予弯边处理。
采用电接点压力表控制输送机两边压下油缸的压力，确保了带钢的平稳输送。
采用外控或内控辊式成型。
采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径，错边量和焊缝间隙都得到严格的控制。
内焊和外焊均采用美国林肯电焊机进行单丝或双丝埋弧焊接，从而获得稳定的焊接质量。
焊完的焊缝均经过在线连续超声波自动伤仪检查，保证了100％的螺旋焊缝的无损检测覆盖率。
若有缺陷，自动报警并喷涂标记，生产工人依此随时调整工艺参数，及时消除缺陷。
采用空气等离子切割机将钢管切成单根。
切成单根钢管后，每批钢管都要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。
无缝钢管常见缺陷分析预防及处置无缝钢管是一种常用的管道材料，应用广泛于石油、天然气、化工、机械等行业。
在无缝钢管的生产过程中，可能会存在一些常见的缺陷，如裂纹、气孔、夹杂物等。
本文将对这些常见的缺陷进行分析，并提出相应的预防和处置方法。
首先，裂纹是无缝钢管常见的缺陷之一、裂纹的形成可能是由于材料内部的应力超过了其强度极限，或者在加工过程中出现异常。
为了预防裂纹的产生，在生产过程中应严格控制加工温度和冷却速率，以减少应力的产生。
同时，加工过程中应合理选择合金元素的含量和轧制工艺，以提高材料的抗裂性能。
如果发现裂纹，应及时采取措施进行处置，如对裂纹进行修补或剪切。
其次，气孔也是无缝钢管常见的缺陷之一、气孔的形成可能是由于材料中存在气体或金属元素的挥发物，或者在加工过程中入侵了大量的空气。
为了预防气孔的产生，在生产过程中应严格控制材料的熔化温度和气氛的成分，以减少气体的生成。
同时，在加工过程中应加强防护措施，减少空气的侵入。
如果发现气孔，应进行补焊或采用其他方法进行修补。
夹杂物是无缝钢管常见的另一种缺陷。
夹杂物的形成可能是由于材料中存在不溶性的杂质，或者在加工过程中混入了一些外来物质。
为了预防夹杂物的产生，在生产过程中应严格控制原材料的质量，减少杂质的含量。
同时，在加工过程中应严格执行清洁规范，防止外来物质的混入。
如果发现夹杂物，应进行热处理或采用其他方法进行去除。
总结起来，无缝钢管常见的缺陷包括裂纹、气孔和夹杂物。
为了预防这些缺陷的产生，在生产过程中应控制加工温度和冷却速率，合理选择合金元素的含量和轧制工艺，严格控制材料的熔化温度和气氛的成分，加强防护措施，并严格执行清洁规范。
如果发现这些缺陷，应及时采取适当的措施进行修补或去除，以保证无缝钢管的质量和使用效果。
无缝钢管的表面缺陷汇集一、热轧无缝钢管1、裂缝（又称裂纹）：特征：钢管的内外表面呈直线或螺旋形的开裂，有的呈网状的且裂纹的两端和底部都是尖角状的。
产生原因：1)钢质不良，有皮下气孔和皮下夹杂。
2)管坯加热不当。
3)变形压力过大。
2、发纹：特征：在钢管的外表面上呈连续或不连续的发状细纹，多为螺旋形，螺旋方向与穿孔机旋转方向相反，螺距较大，也有的近似于直线形。
产生原因：1)钢质不良，有皮下气孔和皮下夹杂。
2)管坯表面清理不彻底。
3、内折（俗称内且）特征：在钢管的内表面上呈直线或螺旋形的锯齿状缺陷。
对于高合金钢管，这种缺陷呈不规则的块状，分布在进口处。
如果由于定心产生的内折，一般为半圈到一圈，且在头部。
产生原因：1)顶头前压下量过大。
2)顶头磨损严重。
3)在穿孔过程中，坯料中心部分的金属承受强烈的交变应力作用，因而在碾轧时荒管内壁易出现内折。
4)高合金钢管进口处的内折则由于穿孔时轧辊受力不均所致。
4、外折迭特征：钢管的外表面上呈螺旋形的折迭，其螺旋的方向与荒管在穿孔机上的螺旋方向相反，且螺距较大。
产生原因：1)管坯表面上残存着裂纹或者耳子等缺陷。
2)钢质不良，有夹杂物或者严重的疏松。
5、轧制折迭：特征：钢管的外表面上呈规律性的折迭缺陷。
产生原因：主要是由于穿孔机轧辊或轧管机轧辊的损伤造成的。
6、扎折：特征：轧制中，金属进入轧辊的间隙或管子失去稳定性，使之形成曲折，经定径后在钢管的表面上呈局部的凸起、凹入的皱折。
产身原因：1)均整机出口管径大于定、减径机孔型。
2)调整不正确，轧辊错位，中心线不一致等。
3)定径机架次安装颠倒。
7、直道内折：特征：钢管的内表面呈对称或单条的直线形折迭，分布在钢管的全长或局部。
产生原因：1)顶头磨损严重或粘上金属。
2)毛管的外径大于轧槽孔型宽度，内径过于大或管壁太薄。
3)穿孔机、轧管机的压下量分布不合理。
4)轧制的第二道前，90°之翻转未翻好。
8、直道：特征：钢管的内外表面呈具有一定宽度和深度的直线形划痕，分布在钢管的全长或局部。
无缝钢管内表面缺陷的成因分析摘要：34CrMo4钢是一种合金结构钢,在高温下具有高持久强度和抗蠕变性,低温冲击韧性,良好的渗透性,无过热倾斜,低变形,冷变形塑料和更好的可加工性。
这种合金结构钢广泛应用于无缝钢管的生产,在无缝钢管的生产和加工中,会出现无缝钢管或表面出现内折、外折和孔洞等缺陷。
钢管的内折弯缺陷通常连接到金属表面,内折弯缺陷是钢管内表面的直齿或螺旋齿状缺陷,对于钢管的合金,这种缺陷是进口处块状分布不规则。
一些热巨无缝钢管经过内部折叠缺陷后,可以通过简单的修理来修复,重的需要处理。
在目前的实际生产中,内折弯误差一直是影响热压无缝钢管性能的重要因素。
本文对无缝钢管内表面缺陷的成因进行分析，以供参考。
关键词：无缝钢管内；表面缺陷；成因分析引言P92由于其优异的抗氧化、耐腐蚀性、耐热性和蠕虫性能，已成为四个主要用于主蒸汽管道、高温和高温管道以及旁路管道和连接管道等关键管道的首选管道。
当前国内生产P92无缝管材的热加工方式主要有挤压、快锻和斜轧三种，其中斜轧生产方式由于成材率高、生产成本较低和生产效率高等特点，是目前国内的主要生产方式之一。
P92管材具有合金含量高，在热加工生产时具有变形抗力大、塑性低和变形温度范围窄等特点。
1 34CrMo4无缝钢管内折缺陷的成因内部裂纹是无缝钢管的常见缺陷类型。
如何有效地防止水冷壁管缺陷的产生一直是相关学者关注的一个重要问题，水下气泡是造成钢管表面缺陷的主要原因，在冶炼过程中形成水下气泡，并在管道脱碳过程中转移到锅炉和过氧化物部分，从而导致板材的中心残留很多；从而导致了钢管在高温下穿孔时的内部缺陷，在钢基和金属氧化物层之间发生氧化，内部折叠缺陷主要与导致管内弯曲缺陷的主要因素之间的中心和尺寸的截断有关，这些因素包括材料的松弛中心、中心孔、内部结构和空洞的存在，并通过调整冷却速度对铬钼的微观结构进行了优化；因此贝氏体组织更加韧性更强，为今后的生产和优化调制处理提供了理论依据，当钢中的材料在Ca球化后，可以提高钢的洁净度，从而减少铜、砷、锡热处理后在热轧层和氧化层界面产生的钢管裂纹。
热轧无缝钢管缺陷及产生原因1. 离层缺陷特征：位于钢管内表面呈纵向分布，呈凸起螺旋状，块状金属分离或破裂状夹层。
产生原因：材质不良造成有非金属夹杂物，残余缩孔或严重疏松。
2. 直道内折缺陷特征：位于钢管内表面呈纵向分布，呈现对称或单条直线形的折迭有通长，也有局部。
产生原因：芯棒润滑不良，芯棒表面有缺陷或表面附有氧化铁皮，铁屑等使钢管内表面划成沟道，荒管在轧制过程中，在连轧机孔型内过充满。
3. 内孔不规则缺陷特征：位于钢管内表面呈纵向分布，①有一个或二个相差180°的管壁增厚现象，或在钢管内表面与芯棒分离点处有壁厚增厚状，也称内鼓包。
②钢管内园呈六方形的壁厚不均状，也称内六方。
产生原因：内鼓色：连轧压下量分配或张力选择不当，使金属过充满芯棒选用不当。
内六方：张减孔型与张力参数选择不当，张减机单机架减经或总减径率较大。
4. 管壁收缩缺陷特征：位于钢管内表面上，钢管横向断面最薄处钢管内表面凹陷，壁厚局部变薄，严重的收缩几乎撕破。
产生原因：连轧机延伸过大，钢管在孔型侧壁部分，局部被拉薄连轧机各机架压下调整不当和延伸系数分配不合理。
5. 内轧疤缺陷特征：钢管内表面纵向呈指甲状结疤、凸起或块状折迭，钢管内表面压痕。
产生原因：芯棒润滑状态不良，造成芯棒局部磨损、损坏、粘金属，顶头严重磨损、粘金属、缺肉或大裂纹穿孔耳子被压在钢管的内壁上。
6. 内折迭缺陷特征：位于钢管内表面的端部，局部或纵向呈螺旋状半螺旋状或无规律分布的片状折迭。
产生原因：穿孔过程中轧机调整不当，顶头严重磨损，管坯材质不好，芯棒严重损坏。
7. 轧折缺陷特征：位于钢管内表面纵向管壁局部或全长上呈外凹里凸的皱折或在钢管外表面纵向通长有两道对称明显沟痕，一般为直线形，个别为斜线形。
产生原因：连轧荒管外径过大或荒管橢圆度太大，竹节控制强度不够或润滑状态不好，横移装置将连轧荒管碰瘪，连轧机转速错误。
8. 撕破缺陷特征：位于钢管表面纵向上管体呈现不同程度的横向破裂，菱状和椭圆状穿透管体的孔洞。
无缝钢管内表面缺陷的成因分析2烟台鼎实热能科技有限公司山东烟台 246006摘要：圆钢管适用于液体和气体的传输，与相同横截面的方管相比有较强的抗弯曲能力。
钢管分为焊接钢管和无缝钢管，焊接钢管工艺简单，但是钢管的强度、韧性低于无缝钢管的。
由于无缝钢管被用来输送石油、天然气等腐蚀介质，也被作为电站的锅炉管道和在恶劣环境下工作的连通管道，所以管道内表面存在的缺陷对管道的安全有非常大的隐患。
无缝钢管通过轧制穿孔、轧管和定（减）径三个基本变形工艺，其中轧管是确定钢管厚度的主要工序。
本文使用体视显微镜、金相显微镜和扫描电子显微镜分析无缝钢管内表面缺陷的形成原因。
关键词：无缝钢管；表面缺陷；成因引言随着我国经济的不断发展，建筑行业呈现出蓬勃向上的发展趋势，无缝钢管的基本形式趋于多样化，能够更好地应用于建筑生产行业，良好的无缝钢管性能有利于提高房屋建筑的基本质量，成为了现阶段建筑框架结构的主要材料。
无缝钢管自身具有良好的性能，通过焊缝无损检测技术的应用能够充分改善建筑施工当中可能出现的问题，避免了沉降、塌陷等事故的发生，有效地提高了房屋建筑的基本质量。
1无缝钢管的优势无缝钢管的优势如下：①无缝钢管建筑有着较为均匀的钢材质，在实际施工中对精确度要求较高，误差控制严格，有着较高的弹性模量，是一种高质量材料。
②钢材的塑性和韧性较好，应用于建筑工程中能够均衡内部空间受力情况，能够避免荷载过大出现断裂问题。
在无缝钢管中，钢构件占用的面积较小能够将结构总体质量降低，能够将地基压力减小，有助于安全性能的提升。
③在大型建筑群中应用无缝钢管能够节省成本和施工时间，尤其是在工业化和标准化生产后该优势尤其明显。
在无缝钢管安装中，焊接无损检测技术能够对无缝钢管内部问题进行立体化查找，能够将施工中的风险排除，有助于施工水平的提升。
2无缝钢管内表面缺陷的成因2.1热裂纹产生机理如今建筑生产的材料趋向于多样化发展，无缝钢管的使用作为现阶段新型材料的代表性材质，在施工过程中很容易受到多方面因素的影响，稳定的温度有利于提高无缝钢管施工的基本性能。
