螺栓基础知识

常用螺栓基础知识简介集团技改部李晓涛2015/5/13只有深入去了解每种螺丝钉的作用，才能准确扭紧岗位上的每棵螺钉，从而取得独特价值。

----题记来公司有一段时间了，在工作过程中逐渐发现一些小零件使用往往容易被忽视。

在此对一些我司常用螺栓及相关配件的基础知识做一些介绍，让使用及设计者能更好的使用螺栓—这个工业之米。

一、螺栓定义与分类配用螺母的圆柱形带螺纹的紧固件。

按连接的受力方式：分普通螺栓和铰制孔螺栓。

按头部形状分：有六角头的、圆头的、沉头的等。

二、螺栓代号解释例1：M10X1LH-6h-SM代表公制三角螺纹(其它符号如Tr代表梯形螺纹)，公称大径为10、细牙螺距P=1.0mm，LH代表左旋，中径公差带为6h 外螺纹，S表示短的旋合长度。

说明：粗牙不需标明螺距，中等旋合长度以及右旋不需标明。

例2：螺纹规格d=M12、公称长度L=80mm、性能等级10.9级、表面氧化、产品等级为A级的六角头螺栓：完整标记为：GB/T5783-2000-M12X80-10.9-A-O三、螺栓性能等级和产品等级等级不同价格有差异，使用工况不同等级需求不同。

所以在选用时需注意区分。

1、螺栓的产品等级分为a、b、c三级。

其中a级最精确，c级精度最差。

a级用于承载较大，要求精度高或受冲击、振动载荷的场合。

2、螺栓的性能等级有3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

在螺栓头部往往会有标示，如我司常见有DN 4.6 YB4.8 NBZD10.9字样。

其中开头字母为生产厂家代号。

例如：性能等级10.9级高强度螺栓其含义是：其材料经过热处理后，能达到：○1螺栓材质公称抗拉强度达1000MPa级；○2螺栓材质的屈强比值为0.9；螺栓材质的公称屈服强度达1000×0.9=900MPa级。

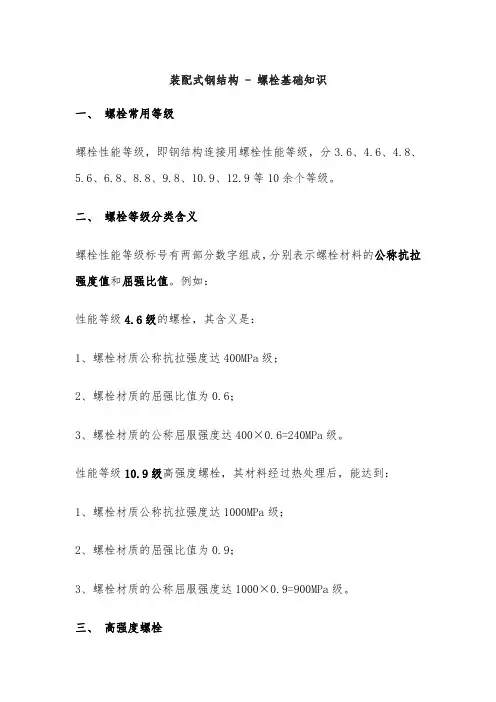

装配式钢结构-螺栓基础知识一、螺栓常用等级螺栓性能等级，即钢结构连接用螺栓性能等级，分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。

二、螺栓等级分类含义螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如：性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级。

性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级。

三、高强度螺栓8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，常用8.8和10.9级两个强度等级，其中10.9级居多。

其余通称为普通螺栓（含8.8级）。

高强度螺栓（High-Strength Friction Grip Bolt），英文直译为：高强度摩擦预紧螺栓，英文简称：HSFG。

可见，我们中文施工中所说的高强度螺栓是高强度摩擦预紧螺栓的简称。

在日常沟通中，仅仅是简略了“摩擦（Friction）”“预紧（Grip）”两个词，却造成了许多工程技术人员对高强度螺栓基本定义的理解，产生了误区。

高强度螺栓采用高强度材料制造。

高强螺栓的螺杆、螺帽和垫圈都由高强钢材制作，常用45号钢、40硼钢、20锰钛硼钢。

普通螺栓常用Q235钢制造。

钢结构建筑的螺栓连接，一般均采用高强螺栓连接。

普通螺栓可重复使用，高强螺栓不可重复使用。

高强螺栓一般用于永久连接。

普通螺栓抗剪性能差，可在次要结构部位使用，普通螺栓只需拧紧即可。

四、螺栓连接副根据《钢结构用扭剪型高强度螺栓连接副GB/T3632-2008》，螺栓、螺母和垫片构成了螺栓连接副，即一副（套）紧固件。

1、通孔：当螺栓连接两零件时，通过两个孔。

通孔直径Dh的大小按照装配精度参照：GB277来加工。

2、攻丝前底孔：精度要求不高可采用钻床直接钻孔，由于钻头大小是有规定系类的，孔大小就需参考相关标准。

同时由于零件材料不同，底孔大小也有差异。

普通螺纹钻底孔用钻头直径尺寸可参考计算公式：d=D-P（式中;P---螺距d--攻螺纹前钻头直径 D---螺纹大径）同时要注意钻孔余留深度选择。

五、螺纹规格和长度L计算说明螺纹规格d有优选规格和非优选规格之分。

一般情况下不使用第二系类的非优选螺纹，如M14螺栓就是非优选。

为了螺栓的互换性，并不是所有螺栓的大小都有。

螺栓长度也是有范围的，同时螺杆又有全螺纹合非全螺纹之分（国标代号也不同）。

在计算螺栓长度时宜露出螺母0.3d长度。

六、螺母分类及用途螺母是将机械设备紧密连接起来的零件，通过内侧的螺纹，同等规格螺母和螺栓才能连接在一起。

根据材料可分为：碳钢、不锈钢、有色金属（如铜）等几大类型，六角螺母按照功称厚度分为1型、2型和薄型三种。

1性六角螺母分布最广，1型螺母有分A,B,C三级，其中A级和B级螺母适用于表面粗糙度较小，对精度要求高的机械、设备和结构上。

而C级螺母则用于表面比较粗糙、对精度要求不高的机械、设备或结构上；2型六角螺母的厚度比较厚，多用在经常需要装拆的场合。

七、垫圈分类及用途常用的垫圈有平垫圈，分为A和B级（GB 97.1）.弹簧即弹性垫圈。

平垫圈的作用：增大接触面积。

弹簧垫作用是：为防止螺母应震动而松动。

垫圈的使用要求：弹簧垫圈必须设置在螺母的一侧。

对于工字钢、槽钢类型刚利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支撑面垂直于螺杆。

螺栓与螺栓孔配合间隙较小，也可不用平垫；如果间隙较大，则在螺杆和螺母处各配一颗。

螺栓基础知识一、螺栓性能等级1、根据GB/3098.2-2000、GB/3098.4-2000规定：螺栓性能等级可分为：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10个性能等级,其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓材质：碳钢（20# 35CrMo）镀锌不锈钢 PP等螺母的性能等级分为：4、5、6、8、9、10、12共7个等级。

2、螺母的性能等级和相配的螺栓、螺纹、二、螺栓的种类和用途1、六角螺栓-普通粗牙用途：与螺母配合，利用螺纹连接使两个零件连接成为一个整体。

属于可拆卸连接。

2、六角螺栓-普通细牙用途：与普通粗牙一样，利用螺纹连接使两个零件连接成为一个整体。

属于可拆卸连接。

细牙螺栓的自锁性能好，用于受较大冲击、震动或交变载荷的部位，也可用于微调机构的调整。

3、沉头类螺栓用途：螺栓头部可埋入构件内，连接强度高。

一般用在被连接件需要保证平面的情况下使用。

如我线耐磨板连接螺栓都是用沉头螺栓连接。

4、吊耳、U型螺栓用途：吊耳螺栓用于起重、吊装机具做起吊重物用。

一般常用于电机等需要吊装之设备上。

U型螺栓一般作安装固定用。

一般使用在管道的固定、钢丝绳固定等场合。

5、紧定螺钉用途：专供固定机件相对位置用的一种螺钉。

有开槽式、内六角式、方头三种。

一般多用在固定联轴器与平键的相对位置场合。

6、双头螺柱、螺柱一头可埋入构件内，另一头连接另一零件。

一般用在被连接件不能或不便安装带头螺栓的情况下使用。

7、地脚螺栓、膨胀螺栓地脚螺栓：专门埋于混凝土地基中，做固定各种机器、设备的底座用。

膨胀螺栓：一般是把机器设备或结构件等安装在混凝土地基上，墙壁中的一种特殊螺纹连接。

8、扭剪螺栓、活节螺栓扭剪螺栓用途：一般用于对钢构件的连接。

螺栓锁紧后扭剪螺栓的头部应断裂。

活节螺栓用途：多用于需要经常拆开连接的场合或工装上。

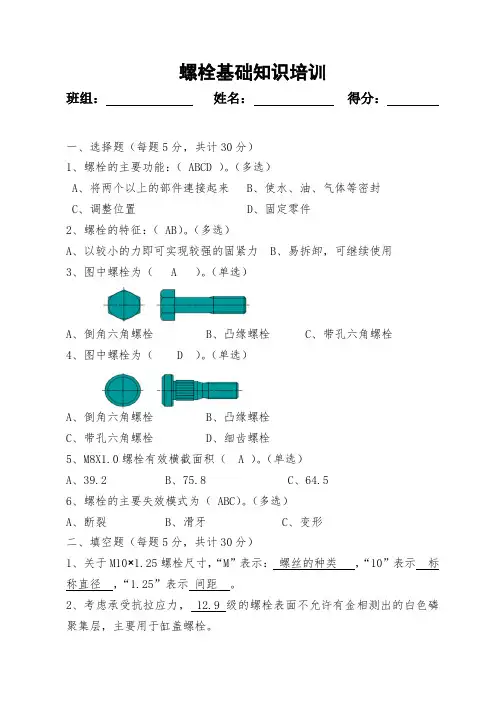

螺栓基础知识培训班组：姓名：得分：一、选择题（每题5分，共计30分）1、螺栓的主要功能：（ ABCD ）。

（多选）A、将两个以上的部件連接起来B、使水、油、气体等密封C、调整位置D、固定零件2、螺栓的特征：（ AB）。

（多选）A、以较小的力即可实现较强的固紧力B、易拆卸，可继续使用3、图中螺栓为（ A ）。

（单选）A、倒角六角螺栓B、凸缘螺栓C、带孔六角螺栓4、图中螺栓为（ D ）。

（单选）A、倒角六角螺栓B、凸缘螺栓C、带孔六角螺栓D、细齿螺栓5、M8X1.0螺栓有效横截面积（ A ）。

（单选）A、39.2B、75.8C、64.56、螺栓的主要失效模式为（ ABC）。

（多选）A、断裂B、滑牙C、变形二、填空题（每题5分，共计30分）1、关于M10×1.25螺栓尺寸，“M”表示：螺丝的种类，“10”表示标称直径，“1.25”表示间距。

2、考虑承受抗拉应力， 12.9 级的螺栓表面不允许有金相测出的白色磷聚集层，主要用于缸盖螺栓。

3、螺栓的安装方法有两种：扭力法、角度法。

4、螺栓的组装，由于螺栓上有被施加转向力（扭力），在楔形的作用下轴向会产生拉伸力（轴力）。

5、六圆角形螺栓的特征：扭力传递率高，可降低头部高度；安装工具的磨耗小。

三、简答题（）1、简述根据螺栓的轴部形状可分为哪几种？细齿螺栓、焊接螺栓、防松螺栓、密配合螺栓、标称直径螺栓、中径螺栓、伸长螺栓、轴肩螺栓。

2、简讯根据螺纹用途可以分为哪几类？紧固螺纹、传动螺纹（梯形螺纹、锯齿形螺纹）、专用螺纹、管螺纹（密封、非密封）。

.8.5螺栓基础知识紧固件业界称之“工业之米”，其对于工业，相当于粮食对于人类。

紧固件分为标准件和异型件两大类。

一个国家的紧固件发展水平可以直接反映该国工业化程度。

其中，德国标准为国际公认的高标准，国际标准（ISO标准）中99.9%采用的是照搬德标，而我国紧固件标准的建立基础是国际标准。

标准件指由相关政府部门规定其属性并通过发布的使用的。

如国标，德标，美标，日标等。

异型件指根据工程需要按图纸加工的一些链接件。

如地脚螺栓，拉条等。

紧固件主要构成：螺栓：通常意义上与螺母配套使用。

螺母：通常为六角型紧垫片：通常为圆型配套螺母。

固件螺钉：不需要配备螺母。

螺柱：两头都带有螺纹，包括全螺纹螺柱。

专业术语1.规格：即形状大小。

通常包括直径和长度。

螺栓、螺钉、螺柱（常见紧固件）表述方式如下(例)：M20*70“M”表示“米”制螺纹（即国家标准螺纹）；数字“20”代表螺栓直径；数字“70”代表螺栓长度。

均以毫米（mm）计算，且螺栓、螺钉长度不含头部尺寸，螺柱则通常表示全长或有效长度（GB/T898/899通常表示的长度不含栽入部分，详见五金手册）。

M30*2*280称为细扣螺栓，中间2表示螺纹经螺母常见表述方式如下：（例）M20同螺栓，“M”表示米制螺纹（即国家标准螺纹），数字“20”则表示内螺纹中径，与相同直径的垫圈的表述方式：2.执行标准：其具体规定了标准件的形状、光滑度，硬度指标力学性能等标准，有的标准对材质，工艺也有明确的规定，其函盖了某种标准件的绝大部分信息。

（有国标、非标美标日标德标欧标ISO国际标准）3.材质：就是原材料的化学成分，分为普碳钢、中碳钢、合金钢等。

4.级别：特指螺栓的强度。

5.力学性能：又说机械性能，包括硬度，屈服度，伸长率，断面率等6.表面处理：指给紧固件表面做特殊处理以达到防腐蚀或美观的效果。

发黑，镀锌等。

螺栓螺栓的种类有：6.六角螺栓：栓头为六角形；包括钢结构用大六角螺栓和普通外六角。
