LTE基站GPS失锁导致干扰优化案例

LTE帧偏置设置问题导致高干扰干扰轮询图【原因分析】1)对1、4小区天馈调整网管检测底噪无变化；2)功率由92降为-30，收缩小区覆盖范围，网管检测底噪无变化；3)由于移动D频段与MMDS频段有一部分重叠，可能为MMDS干扰导致，但统计1、4小区PRB轮询图，所有RB干扰基本都为-90dBm左右，底噪整体抬升，与典型MMDS导致的干扰轮询图差异较大；典型MMDS干扰轮询图1典型MMDS干扰轮询图24)联通D频段使用2555~2575M，电信D频段使用2635-2655M，而移动D频段为2575~2635（现网使用D1,D2频段中心频点分别为2585M，频点37900和2604.8M，频点38098），在联通和电信使用频段之间，怀疑为联通和电信D频段小区与移动D频段小区帧时隙不同步导致的干扰；频段使用分布图5)收集干扰日志，使用华为PEAC平台分析干扰结果为系统内失锁干扰或者帧时隙配置问题导致的干扰。

所有符号的时域频域图6)核查帧偏置参数，全网D频段小区的帧偏置参数统一配置为“TL双模SA2+SSP5帧偏置”。

由于现网“T+L”共存，LTE的F频段小区帧偏置与TD同步，为实现LTE网络”F+D”载波聚合，所以D频段小区的帧偏置设置为“TL双模SA2+SSP5帧偏置”，以实现F和D 的帧头对齐。

但由于友商D频段小区帧偏置都为0，与现网的D频段帧头不一致，可能是导致干扰的原因。

【解决措施】目前现网仅开通同频段载波聚合，没有开通异频段的载波聚合。

修改农机校科技楼D 频段6个小区帧偏置为0后，干扰降至-106dBm左右，将全网D频段小区帧偏置全改为0后，干扰降至-117dBm左右，干扰消失。

小区干扰平均值PRB干扰轮询图【总结与建议】新增D频段站点，由于移动使用的频率与友商等运营商系统占用的频段相邻或相近，帧时隙不同步会导致友商D频站点对移动D频段小区造成干扰，优化现场需结合友商设置的帧偏置和移动网络自身需求，如现场存在”F+D”聚合站点，D频段必须与F频段帧对齐，此时需与友商沟通协商，将友商帧偏置修改为与移动帧偏置同步，避免由帧偏置不同步导致的干扰问题。

5G GPS故障导致上行强干扰处理案例摘要：TDD无线通信系统需要遵循严格的时频同步，地面上的GPS天线通过不断接收GPS卫星发出的信号来获取准确的位置信息和同步时间信息，并通过GPS馈线将接收到的信息回传至BBU进行处理，从而实现全网时钟同步；当基站出现GPS时钟同步告警后伴随产生基站校准及服务降级告警并出现干扰，对网络指标影响较大，甚至会引起用户投诉，严重影响系统性能。

关键词：GPS故障；干扰（一）案例背景根据网管指标进行统计，潍坊坊子坊城六马路公安街路口基站突发严重上行干扰，干扰电平-92dBm左右，严重影响用户感知及指标。

（二）案例描述坊子坊城六马路公安街路口周边基站自9月14日起，出现严重上行干扰，严重影响指标及用户体验。

（三）问题排查对强干扰站点闭站排查，依次关闭区域内干扰强度较大的站点，当闭塞坊子坊城六马路公安街路口NR小区后，周边其他站点干扰消失，再次激活后干扰又复现了。

初步确定坊子坊城六马路公安街路口基站导致周边大面积干扰；从上行干扰电平走势可以看出，基站从21点开始突发上行强干扰站点告警查询：查看基站当前实时告警发现坊子坊城六马路公安街路口基站存在天线校准及服务降级告警，该告警主要由于上行干扰影响导致。

但未发现其他硬件故障告警。

查看该站近期历史告警，发现该基站出现GPS时钟同步告警，之后基站产生干扰并出现基站校准及服务降级告警，判断GPS模块故障导致时钟同步问题导致干扰。

对于NR3.5G系统，采用时分双工，这对系统的时钟同步要求很高，如果一个网络中的某基站A与周围其他基站的时钟不同步，会造成基站A的DL信号被周围的基站接收到，故而干扰到周围基站的上行接收，如下图所示：时钟不同步的A基站发射信号干扰到了B基站的上行接收。

单个GPS失步后，会造成周边各基站时钟不同步，相互影响，因此通常影响范围比较严重，失步基站周边站点可能都将说到干扰，甚至退服。

（四）解决方案：安排维护现场更换GPS模块后更换GPS模块后查询基站实时干扰情况，干扰依然存在，经过参数核查发现radioClockState设置异常，目前设置为7.RNT_TIME_HOLDOVER，与baseline不一致。

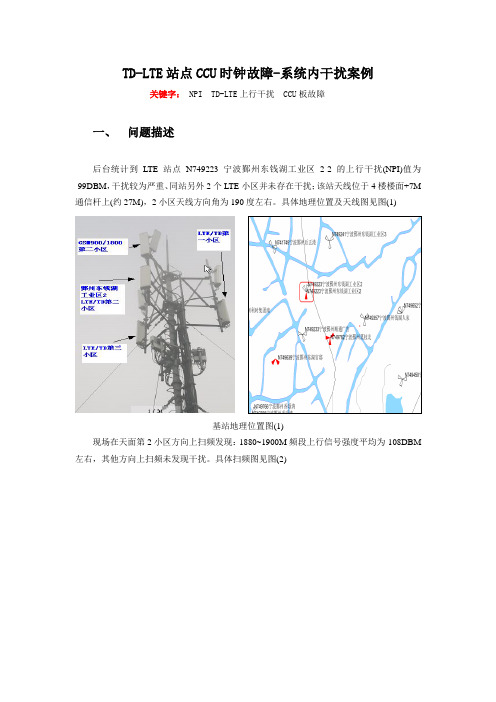

TD-LTE站点CCU时钟故障-系统内干扰案例关键字：NPI TD-LTE上行干扰 CCU板故障一、问题描述后台统计到LTE站点N749223宁波鄞州东钱湖工业区2-2的上行干扰(NPI)值为-99DBM，干扰较为严重、同站另外2个LTE小区并未存在干扰；该站天线位于4楼楼面+7M 通信杆上(约27M)，2小区天线方向角为190度左右。

具体地理位置及天线图见图(1)基站地理位置图(1)现场在天面第2小区方向上扫频发现：1880~1900M频段上行信号强度平均为-108DBM 左右，其他方向上扫频未发现干扰。

具体扫频图见图(2)定点扫频信号图(2)二、原因分析1、现场扫频表征分析根据“N749223宁波鄞州东钱湖工业区2-2”扫频特征图看到，干扰主要集中在F频段(1880~1900M)，从干扰表征可以排除谐波、杂散，阻塞、外部等干扰(现场通过分别关闭共站的GSM900、1800、TD小区，更加可以排除GSM900的二次谐波干扰、二阶互调干扰，DCS1800杂散干扰，阻塞干扰)。

由于受干扰的只有F频段，初步怀疑是LTE系统内干扰，而造成LTE系统内干扰可能性有：本身LTE天线系统有问题LTE的RRU或BBU有问题周边的LTE小区存在GPS失锁或时钟模块故障。

通过分别关闭共站的3个LTE小区、周边对打的LTE小区后进行扫频，干扰依然存在，到目前为止也可以排除本站或周边对打LTE基站影响，大概清楚干扰源在170度方向上。

2、从个别到成片性由于诺西后台无法提供每个RB的干扰情况，无法针对所有上行干扰小区进行干扰特征的预分析，只能根据Trace出来有问题的小区进行现场扫频定位，NPI统计出来有干扰小区比较集中(见图3)。

现场排查过程中，又发现“N749779宁波鄞州拗手槽”、“N749622宁波鄞州尖漕”、“N741736宁波鄞州拗手槽南等站上行干扰特征比较一致，均是1880~1900MHZ 频段受到干扰，且均排除谐波、杂散、阻塞，外部干扰，但这些站均有一个共性，就是干扰源方向比较一致，均指向南边(见图3、4、5、6)被干扰站点与干扰源站点地理位置图(3)东钱湖工业区2--定点扫频信号图(4)拗手槽--定点扫频信号图(5)尖漕--定点扫频信号图(6)干扰表征图3、问题分析现网TD-LTE基站都采用GPS进行同步，所有的基站都锁定在GPS时间上，不同的基站能够保证定时一致。
