下载文档原格式
单相整流电路试题1、在单相整流电路中，流过负载电阻的电流是（）。
A.交流电流B.平滑直流C.脉动直流D.纹波电流2、一个半波整流电路的变压器副边电压有效值为10V，负载电阻为500Ω，流过二极管的平均电流为（）。
A.90mAB.180 mAC.9 mAD.18 mA3、整流电路如图P10.3所示，输出电压 U o1 和 U o2 分别为（）。
A.40.5V，-9VB.-40.5V，9VC.45V， -9VD.-45V，+9V4、图P10.4（1）所示为单相全波整流电路，因故障VD2烧断。
当 u 2 = U 2m sinωtV 时，输出电压 u o 的波形应为图P10.4（2）所示的（）。
A B C D5、在单相桥式整流电路中，设变压器副边电压有效值为 U 2 =100V ，则负载两端的平均电压是（）。
A.100VB.90VC.45VD.141V6、在单相桥式整流电路中，如果某个整流二极管极性接反，则会出现（）现象。
A.输出电压升高B.输出电压降低C.短路无输出D.输出电压不变7、在单相桥式整流电路中，设变压器副边电压有效值为 U 2 ，若负载开路，则每只整流二极管承受的最高反向电压是（）。
A . 2 U 2 B. 2 U 2 C . U 2 D . 2 2 U 28、桥式整流电路如图P10.8（1）所示，当 u= U m sinωtV 时，因故障VD3烧断。
输出电压 u o 的波形应为图P10.8（2）所示的（）。
A B C D9、桥式整流电路的变压器副边电压为20V，每个整流二极管所承受的最大反向电压为（）。
A.20VB.28.28VC.40VD.56.56V10、测量桥式整流电路的输出直流电压为9V，此时发现有一只二极管已经断开，其变压器副边电压为（）。
A.10VB.15VC.20VD.25V11、如果在整流电路的负载两端并联一个滤波电容，其输出波形脉动的大小将随着负载电阻值和电容量的增加而（）。
二极管和二极和二极整流电路练习题晶体二极管和二极管整流电路复习题复习题一（二极管的单向导电性）一、填空题：1、晶体二极管加时导通，加电压时截止，这一导电特性称为晶体二极管的单向导电性。
二、判断题：1、二极管加上反向电压时，它的正极电位比负极电位高。
（）2、由于二极管具有单向导电性，所以二极管要正向接入电路才能发挥作用。
（）3、二极管两端加上正向电压就导通。
（）4、二极管导通时两端所加的是正向偏置电压。
（）三、选择题：1、晶体二极管的阳极电位是-10V，阴极电位是-5V，则该晶体二极管处于（）状态。
A零偏B反偏D正偏2、如果把二极管的阳极接到6V的电源正极，把阴极接到电源的负极，二极管会（）。
A正偏B反偏C不允许这样接3、晶体二极管正偏时相当于（）A断开的开关B闭合的开关C以上都不对4、二极管具有（）A信号放大作用B单向导电性C双向导电性D负阻特性四、问答题：1、如图所示的电路中，当输入端a b间输入交流电压时，通过R1、R2两电阻上的是交流电，还是直流电。
2、二极管电路如下图所示，判断图中二极管的状态是导通还是截止，并确定输出电压为多少3、如下图所示，二极管导通电压约为0.7V，试分析开关断开和闭合时R上的电压各为多少。
4、在下图所示的电路中，灯会亮吗？复习题二（PN结）一、填空题：1、半导体是指导电性能的物体。
2、在半导体中存在两种载流子：一种是，带电；一种是，带电。
3、称为本征半导体。
4、P型半导体又称半导体，其内部空穴数量（填“多于”或“少于”）自由电子数量，是多数载流子。
5、P型半导体又称半导体，其内部空穴数量（填“多于”或“少于”）自由电子数量，是多数载流子。
6、在本征半导体中加入微量的硼元素可得到型半导体，在本征半导体中加入微量的磷元素可得到型半导体。
7、在硅或锗单晶基片上加工出P型区和N型区，二极管的正极从区引出，负极从区引出。
在P型区和N型区的结合部是一个特殊的薄层，称为。
8、二极管之所以具有单向导电性，是因为其内部有一个具有单向导电性的。

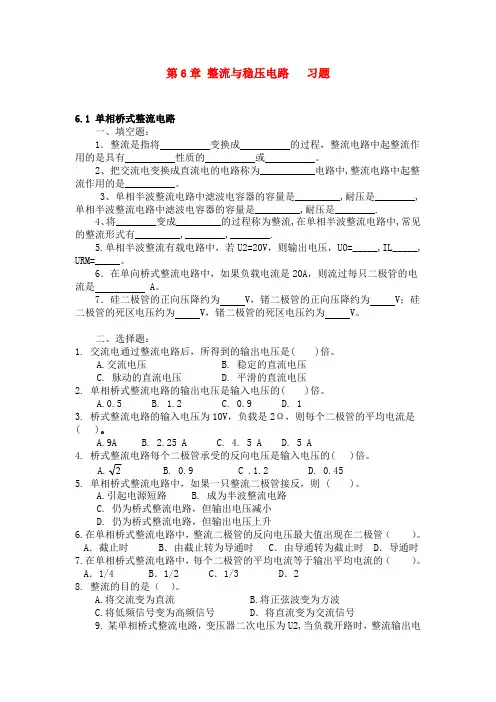

第6章整流与稳压电路习题6.1 单相桥式整流电路一、填空题：1．整流是指将变换成的过程，整流电路中起整流作用的是具有性质的或。
2、把交流电变换成直流电的电路称为___________电路中,整流电路中起整流作用的是__________。
3、单相半波整流电路中滤波电容器的容量是_________,耐压是________,单相半波整流电路中滤波电容器的容量是_________,耐压是________.4、将________变成_________的过程称为整流,在单相半波整流电路中,常见的整流形式有_________,________,________.5.单相半波整流有载电路中，若U2=20V，则输出电压，UO=_____,IL_____, URM=_____。
6．在单向桥式整流电路中，如果负载电流是20A，则流过每只二极管的电流是 A。
7．硅二极管的正向压降约为 V，锗二极管的正向压降约为 V；硅二极管的死区电压约为 V，锗二极管的死区电压约为 V。
二、选择题：1. 交流电通过整流电路后，所得到的输出电压是( )倍。
A.交流电压B. 稳定的直流电压C. 脉动的直流电压D. 平滑的直流电压2. 单相桥式整流电路的输出电压是输入电压的( )倍。
A.0.5B. 1.2C. 0.9D. 13.桥式整流电路的输入电压为10V，负载是2Ω，则每个二极管的平均电流是( )。
A.9AB. 2.25 AC. 4. 5 AD. 5 A4. 桥式整流电路每个二极管承受的反向电压是输入电压的( )倍。
2A. B. 0.9 C .1.2 D. 0.455. 单相桥式整流电路中，如果一只整流二极管接反，则 ( )。
A.引起电源短路B. 成为半波整流电路C. 仍为桥式整流电路，但输出电压减小D. 仍为桥式整流电路，但输出电压上升6.在单相桥式整流电路中，整流二极管的反向电压最大值出现在二极管（ ）。
A．截止时 B．由截止转为导通时 C．由导通转为截止时 D．导通时7.在单相桥式整流电路中，每个二极管的平均电流等于输出平均电流的（ ）。
第二章：电力电子习题解答第二章 整流电路习题及思考题１．单相半波可控整流电路对电阻负载供电，R ＝20Ω，U ＝100V ，求当α＝0°和60°时的负载电流Id ，并画出u d 与i d 波形。
解：当α＝0°时： ）（V .U .U d 451004504502=⨯==）（A ./RU I dd 2522045===当α＝60°时： ）（A ..U .U d 753325014502=+⨯=）（A ..RU I dd 691207533===u d 与i d 的波形见：教材43页图2－1。
２．图2－9为具有变压器中心抽头的单相全波可控整流电路。
问该变压器还有直流磁化问题吗？试说明：① 晶闸管承受的最大正反向电压为222U ；② 当负载为电阻或电感时其输出电压和电流的波形与单相全控桥时相同。
解：由图2－9图可以看出，在2U 正半周1VT 导通，负载电流由变压器次级上端流出，由中心抽头流入，当2U 负半周时2VT 导通，负载电流由B 次级下端流出由中心抽头流入，正负半周电流相等，但在铁芯中产生的磁势方向大小相等且方向相反，故变压器无直流磁化问题。
① 当1VT 导通时，在2u ＝22U 时，2VT 的阴极为22U ，而其阳极为－22U ，所以VT 承受的最大反压为222U 。
如果是阻感负载且电感是足够大时，当90=α，1VT 导通，2VT 的阴极电压为－22U 而其阳极电压为22，故其承受的最大正向电压为－222U 。
② 正半周1VT 导通，2U ud=，负半周2VT 导通2U u d =。
所以输出电压和电流的波形与单相全控桥时相同。
３．单相桥式全控整流电路，V U 1002＝，负载中Ｒ＝Ω2，Ｌ值极大，当30时，要求：① 作出du ，di 和2i 的波形；② 求整流输出平均电压dU 、电流dI ，变压器二次电流有效值2I ；③ 考虑安全裕量，确定晶闸管的额定电压和额定电流。

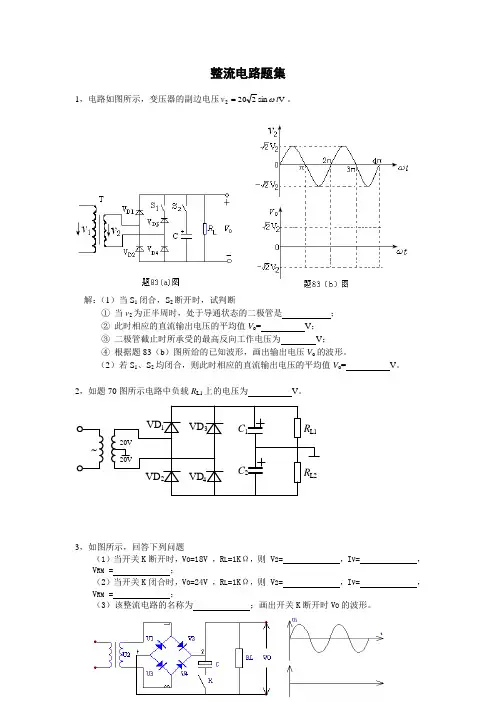

整流电路题集1，电路如图所示，变压器的副边电压V sin 2202t v ω=。
解：（1）当S 1闭合，S 2断开时，试判断① 当v 2为正半周时，处于导通状态的二极管是 ；② 此时相应的直流输出电压的平均值V o = V ；③ 二极管截止时所承受的最高反向工作电压为 V ；④ 根据题83（b ）图所给的已知波形，画出输出电压V o 的波形。
（2）若S 1、S 2均闭合，则此时相应的直流输出电压的平均值V o = V 。
2，如题70图所示电路中负载R L1上的电压为 V 。
3，如图所示，回答下列问题（1）当开关K 断开时，V O =18V ，R L =1K Ω，则 V 2= ，I V = ，V RM = ；（2）当开关K 闭合时，V O =24V ，R L =1K Ω，则 V 2= ，I V = ，V RM = ；（3）该整流电路的名称为 ；画出开关K 断开时V O 的波形。
4，如图所示的整流电路中，二极管接反了是（ ）A ．V 1B ．V 2C ．V 3D ．V 45，整流滤波电路如题图所示，变压器的副边电压V 2=202sin ωt V ，说明电路在以下四种情况的工作状态，并求出相应的直流输出电压Vo 。
（1）开关S 1、S 2均闭合；（2）开关S 1、S 2均断开；（3）开关S 1闭合，S 2断开；（4）开关S 1断开，S 2闭合。
6，在单相桥式整流电路中，变压器次级电压V 2=120V （如图），则输出端负载两端电压VL 是多少伏？加了滤波电容并在空载情况下输出的直流电压最大值可达多少伏？此时整流二极管的反向电压实际承受值是多大？7，如图所示电路中，已知负载电阻R L 为100欧，要求直流电压U L =30伏，试求：（1）在桥臂上画出四只整流二极管，标出电容C 的正极；（2）流过每只二极管的平均电流I F ；（3）二极管承受的最大反向电压U RM ；（4）滤波电容C 的容量和耐压。

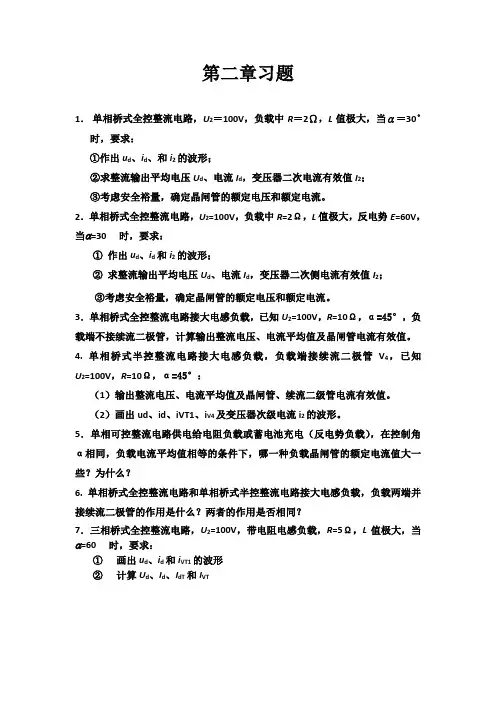

第二章习题1．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
2．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当α=30时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
3．单相桥式全控整流电路接大电感负载，已知U2=100V，R=10Ω，α=45°，负载端不接续流二极管，计算输出整流电压、电流平均值及晶闸管电流有效值。
4. 单相桥式半控整流电路接大电感负载，负载端接续流二极管V4，已知U2=100V，R=10Ω，α=45°：（1）输出整流电压、电流平均值及晶闸管、续流二级管电流有效值。
（2）画出ud、id、iVT1、i V4及变压器次级电流i2的波形。
5．单相可控整流电路供电给电阻负载或蓄电池充电（反电势负载），在控制角α相同，负载电流平均值相等的条件下，哪一种负载晶闸管的额定电流值大一些？为什么？6. 单相桥式全控整流电路和单相桥式半控整流电路接大电感负载，负载两端并接续流二极管的作用是什么？两者的作用是否相同？7．三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当α=60时，要求：①画出u d、i d和i VT1的波形②计算U d、I d、I dT和I VT1． 单相桥式全控整流电路，U 2＝100V ，负载中R ＝2Ω，L 值极大，当α＝30°时，要求：①作出u d 、i d 、和i 2的波形；②求整流输出平均电压U d 、电流I d ，变压器二次电流有效值I 2； ③考虑安全裕量，确定晶闸管的额定电压和额定电流。

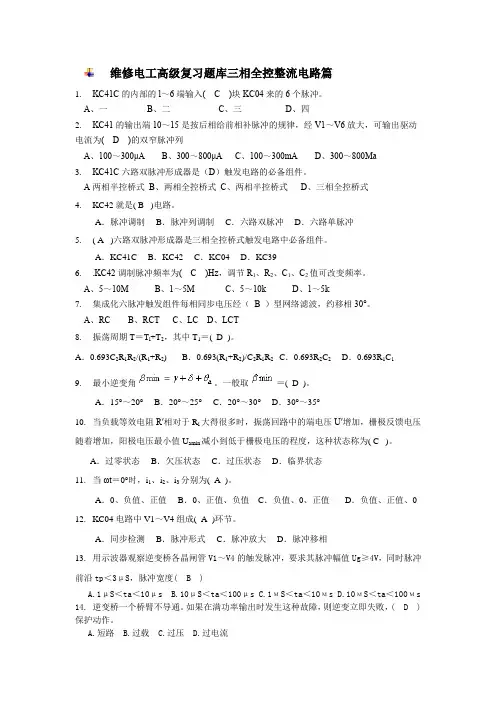

维修电工高级复习题库三相全控整流电路篇1.KC41C的内部的l～6端输入(C)块KC04来的6个脉冲。
A、一B、二C、三D、四2.KC41的输出端10～15是按后相给前相补脉冲的规律，经V1～V6放大，可输出驱动电流为(D)的双窄脉冲列A、100～300μAB、300～800μAC、100～300mAD、300～800Ma3.KC41C六路双脉冲形成器是（D）触发电路的必备组件。
A两相半控桥式B、两相全控桥式C、两相半控桥式D、三相全控桥式4.KC42就是( B )电路。
A．脉冲调制B．脉冲列调制C．六路双脉冲D．六路单脉冲5.( A )六路双脉冲形成器是三相全控桥式触发电路中必备组件。
A．KC41C B．KC42 C．KC04 D．KC396..KC42调制脉冲频率为(C)Hz，调节R1、R2、C1、C2值可改变频率。
A、5～10MB、1～5MC、5～10kD、1～5k7.集成化六脉冲触发组件每相同步电压经（B ）型网络滤波，约移相30°。
A、RCB、RCTC、LCD、LCT8.振荡周期T＝T l+T2，其中T1＝( D )。
A．0.693C2R1R2/(R1+R2) B．0.693(R1+R2)/C2R1R2 C．0.693R2C2D．0.693R1C19.最小逆变角。
一般取＝( D )。
A．15°～20°B．20°～25°C．20°～30°D．30°～35°10.当负载等效电阻R′相对于R i大得很多时，振荡回路中的端电压U′增加，栅极反馈电压随着增加，阳极电压最小值U amin减小到低于栅极电压的程度，这种状态称为( C )。
A．过零状态B．欠压状态C．过压状态D．临界状态11.当ωt＝0°时，i1、i2、i3分别为( A )。
A．0、负值、正值B．0、正值、负值C．负值、0、正值D．负值、正值、0 12.KC04电路中V1～V4组成( A )环节。

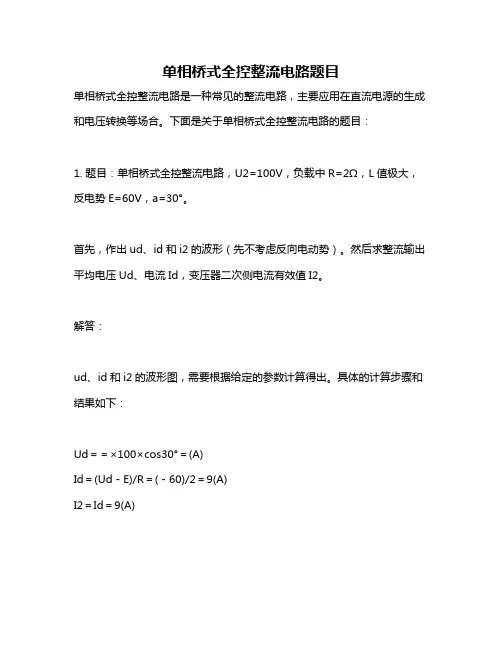

单相桥式全控整流电路题目
单相桥式全控整流电路是一种常见的整流电路，主要应用在直流电源的生成和电压转换等场合。
下面是关于单相桥式全控整流电路的题目：
1. 题目：单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，a=30°。
首先，作出ud、id和i2的波形（先不考虑反向电动势）。
然后求整流输出平均电压Ud、电流Id，变压器二次侧电流有效值I2。
解答：
ud、id和i2的波形图，需要根据给定的参数计算得出。
具体的计算步骤和结果如下：
Ud＝＝×100×cos30°＝(A)
Id＝(Ud－E)/R＝(－60)/2＝9(A)
I2＝Id＝9(A)
根据上述结果，可以得出ud、id和i2的波形图。
其中，Ud为整流输出平均电压，Id为电流Id，I2为变压器二次侧电流有效值。
注意：在实际应用中，需要考虑反向电动势的影响，并对晶闸管的额定电压和额定电流进行安全裕量的考虑。

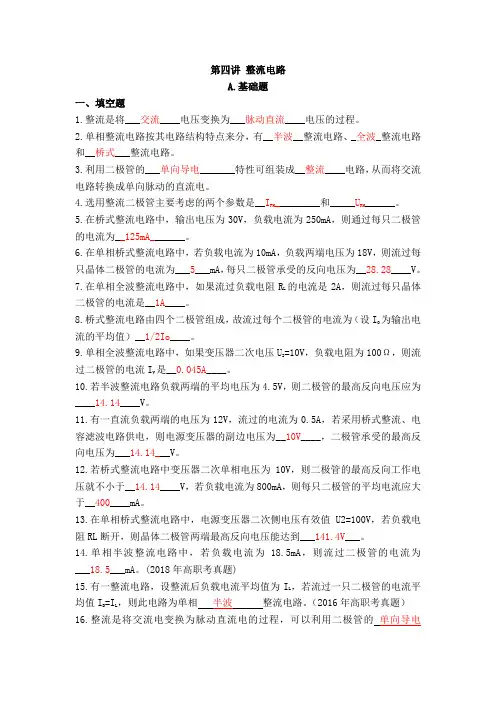

第四讲整流电路A.基础题一、填空题1.整流是将___交流____电压变换为___脉动直流____电压的过程。
2.单相整流电路按其电路结构特点来分，有__半波__整流电路、_全波_整流电路和__桥式___整流电路。
3.利用二极管的___单向导电_______特性可组装成__整流____电路，从而将交流电路转换成单向脉动的直流电。
4.选用整流二极管主要考虑的两个参数是__IFM _________和_____URM______。
5.在桥式整流电路中，输出电压为30V，负载电流为250mA，则通过每只二极管的电流为__125mA_______。
6.在单相桥式整流电路中，若负载电流为10mA，负载两端电压为18V，则流过每只晶体二极管的电流为___5___mA，每只二极管承受的反向电压为__28.28____V。
7.在单相全波整流电路中，如果流过负载电阻RL的电流是2A，则流过每只晶体二极管的电流是__1A____。
8.桥式整流电路由四个二极管组成，故流过每个二极管的电流为（设IO为输出电流的平均值）__1/2Io____。
9.单相全波整流电路中，如果变压器二次电压U2=10V，负载电阻为100Ω，则流过二极管的电流IV是__0.045A____。
10.若半波整流电路负载两端的平均电压为4.5V，则二极管的最高反向电压应为____14.14____V。
11.有一直流负载两端的电压为12V，流过的电流为0.5A，若采用桥式整流、电容滤波电路供电，则电源变压器的副边电压为__10V____，二极管承受的最高反向电压为___14.14___V。
12.若桥式整流电路中变压器二次单相电压为10V，则二极管的最高反向工作电压就不小于__14.14____V，若负载电流为800mA，则每只二极管的平均电流应大于__400____mA。
13.在单相桥式整流电路中，电源变压器二次侧电压有效值U2=100V，若负载电阻RL断开，则晶体二极管两端最高反向电压能达到___141.4V___。

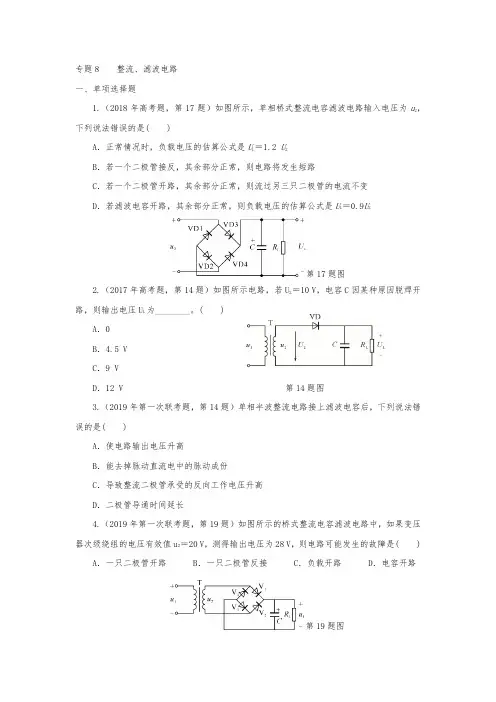

专题8 整流、滤波电路一、单项选择题1.（2018年高考题，第17题）如图所示，单相桥式整流电容滤波电路输入电压为u2，下列说法错误的是( )A．正常情况时，负载电压的估算公式是U L＝1.2 U2B．若一个二极管接反，其余部分正常，则电路将发生短路C．若一个二极管开路，其余部分正常，则流过另三只二极管的电流不变D．若滤波电容开路，其余部分正常，则负载电压的估算公式是U L＝0.9U2第17题图2.（2017年高考题，第14题）如图所示电路，若U2＝10 V，电容C因某种原因脱焊开路，则输出电压U L为________。
( )A．0B．4.5 VC．9 VD．12 V 第14题图3.（2019年第一次联考题，第14题）单相半波整流电路接上滤波电容后，下列说法错误的是( )A．使电路输出电压升高B．能去掉脉动直流电中的脉动成份C．导致整流二极管承受的反向工作电压升高D．二极管导通时间延长4.（2019年第一次联考题，第19题）如图所示的桥式整流电容滤波电路中，如果变压器次级绕组的电压有效值u2＝20 V，测得输出电压为28 V，则电路可能发生的故障是( ) A．一只二极管开路 B．一只二极管反接 C．负载开路 D．电容开路第19题图5.（2019年第二次联考题，第12题）在如图所示的电路中，情况下的输出电压最大( )A．正常B．二极管VD2开路C．电容C开路D．负载R L开路第12题图6.（2019年第三次联考题，第13题）在单相半波整流滤波电路中，如果电源变压器二次侧电压为100 V，则二极管承受的最高反向工作电压约为 ( )A．45 V B．90 V C．141.4 V D．282.8 V7.（2019年第三次联考题，第14题）在桥式整流滤波电路中，若某只二极管接反，产生的后果是( )A．变压器有半周被短路，会引起元器件损坏 B．变为半波整流C．电容器C被击穿 D．输出电压下降一半8.（2018年第二次联考题，第13题）在单相桥式整流电路中，若输出电压变为原来的一半，则出现的故障可能为( )A．其中一只二极管反接 B．其中一只二极管断开C．其中一只二极管被击穿 D．负载断开9.（2018年第二次联考题，第17题）在直流稳压电源中加入滤波器的主要作用是( )A．提高整流效率 B．将正弦交流电变为脉动直流电C．滤除脉动直流电中的脉动成分 D．提高输出电压10.（2018年第三次联考题，第12题）安装桥式整流电路时，若将其中一只二极管虚焊，则通电工作时可能产生的后果是( )A．输出电压只有原来的一半 B．输出电压的极性改变C．两只二极管烧坏 D．只有虚焊的一只二极管烧坏11.（2017年第一次联考题，第6题）在加有滤波电容的桥式整流电路中，二极管的导通角总是 ( )A．大于180° B．小于180° C．等于180° D．无法确定12.（2017年第二次联考题，第8题）在整流及电容滤波电路中，若负载不变，将滤波电容的容量增大，则输出直流中的交流纹波将( )A．不一定 B．减少 C．不变 D．增加13.（2019年宁波模拟考题，第12题）在滤波电路中，滤波效果最好的电路是 ( )A ．电容滤波器B ．电感滤波器C ．RC π-形滤波器D ．形滤波器二、填空题1.（2018年高考题，第27题）单相半波整流电路中，若负载电流为18.5 mA ，则流过二极管的电流为________mA 。
第一章整流滤波电路一、填空题1、（1-1，低）把P型半导体N型半导体结合在一起，就形成PN结。
2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压导通，外加反偏电压截至。
3、（1-1，低）利用二极管的单向导电性，可将交流电变成直流电。
4、（1-1，低）根据二极管的单向导电性性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越大越好。
5、（1-1，低）锗二极管工作在导通区时正向压降大约是0.3，死区电压是。
6、（1-1，低）硅二极管的工作电压为0.7，锗二极管的工作电压为0.3。
7、（1-1，中）整流二极管的正向电阻越小，反向电阻越大，表明二极管的单向导电性能越好。
8、（1-1，低）杂质半导体分型半导体和型半导体两大类。
9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。
10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象雪崩。
11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。
12、（1-2，中）整流是把转变为。
滤波是将转变为。
电容滤波器适用于的场合，电感滤波器适用于的场合。
13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（AV）=，单相桥式整流电容滤波器的输出直流电压U L（AV）=，单相桥式整流电感滤波器的输出直流电压U L（AV）=。
14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。
15、（1-1，低）常用的整流电路有和。
16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。
17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。
18、（1-2，中）桥式整流电容滤波电路和半波整流电容滤波电路相比，由于电容充放电过程（a.延长，b.缩短），因此输出电压更为（a.平滑，b.多毛刺），输出的直流电压幅度也更（a.高，b.低）。
晶体二极管一、选择题（每题分，计分)1。
二极管正向导通时，呈现····················（ )A. 较小电阻B。
较大电阻C。
不稳定电阻 D. 无法确定2。
硅稳压管稳压电路适用于·····················( ) A。
输出电流较大、输出电压可调、稳定性能要求较高的场合B. 输出电流不大、输出电压固定、稳定性能要求不高的场合C。
输出电流不大、输出电压可调、稳定性能要求较高的场合D。
输出电流较大、输出电压固定、稳定性能要求不高的场合3.关于晶体二极管的正确叙述是···················( )A。
普通二极管反向击穿后,很大的反向电流使PN结温度迅速升高而烧坏B。
普通二极管发生热击穿,不发生电击穿C。
硅稳压二极管只发生电击穿，不发生热击穿,所以要串接电阻降压D. 以上说法都不对4.硅材料二极管的正向压降一般为( ） VA。
0。
2 B. 0.3 C。
0.5 D. 0。
75。
通常要求二极管正反向电阻相差················· ( ）A. 越小越好B。
2012级12月电子月考试题一、填空1、在本征半导体中掺入价元素，可形成N型半导体，其中多数载流子为，少数载流子为，它的导电能力比本征半导体。
2、如图，这是材料的二极管的____曲线，在正向电压超过 V后，二极管开始导通，这个电压称为电压。
正常导通后，此管的正向压降约为 V。
当反向电压增大到 V时，即称为电压时，反向电流会急剧增大，该现象为。
若反向电压继续增大，容易发生现象。
其中稳压管一般工作在区。
3、用万用表欧姆档测二极管的正、反向电阻时，若两次测得的阻值都较小，则表明二极管内部；若两次测得的阻值都较大，则表明二极管内部。
两次测的阻值相差越大，则说明二极管的越好。
4、整流是指_______________________________________，将交流电转换成较稳定的直流电，一般要经过以下过程： ___________ →____________ →____________ →____________5、有一直流负载R L=9Ω，需要直流电压V L=45V, 现有2CP21 (I FM=3000mA,V RM=100V)和2CP33B (I FM=500mA, V RM=50V) 两种型号的二极管若干,若采用桥式整流电路，应该选用型的二极管只。
6、滤波器的作用是将整流电路输出的中的成分滤去，获得比较的直流电,通常接在电路的后面。
它一般分为、和两类，其中的滤波效果较好。
7、图中，V为硅二极管。
1)S与A接通时，V的状态，V MN= V与B接通时，的状态，V MN= V二、判断题1、( )将P型半导体和N型半导体简单的接触并连在一起，就会形成PN结。
2、（）P型半导体可通过纯净半导体中掺入五价磷元素获得。
3、（）P型半导体带正电，N型半导体带负电。
4、（）硅二极管死区电压是0.3V，正向压降是0.6V。
5、（）硅的导通电压为0.3V，锗的导通电压为0.7V 。
6、（）二极管在使用中必须防止进入电击穿区而烧坏二极管。
晶体二极管和二极管整流电路习题一、填空1、纯净的半导体称为 ，它的导电能力很 。
在纯净的半导体中掺入少量的三价元素，可形成P 型半导体，又称 型半导体，其中多数载流子为 ，少数载流子为 。
2、如图，这是 材料的二极管的____ 曲线， 在正向电压超过 V 后，二极管开始导通，这个电压称为电压。
正常导通后，此管的正向压降约为 V 。
当反向电压增大到 V 时，即称为 电压时，反向电流会急剧 增大，该现象为 。
若反向电压继续增大， 容易发生 现象。
其中稳压管一般工作在 区。
3、二极管的伏安特性指 和 关系，当正向电压超过 _____后，二极管导通。
正常导通后，二极管的正向压降很小，硅管约为 V,锗管约为 V 。
4、二极管的重要特性是 ，具体指：给二极管加 电压，二极管导通；给二极管加 电压，二极管截止。
5、PN 结的单向导电性指 ，当反向电压增大到 时，反向电流会急剧增大，这种现象称 。
6、二极管的主要参数有 ________、_________和 ，7、用模拟式万用表欧姆档测二极管的正、反向电阻时，若两次测得的阻值都较小，则表明二极管内部 ；若两次测得的阻值都较大，则表明二极管内部 。
两次测的阻值相差越大，则说明二极管的 性能越好。
8、有一直流负载R L =9Ω，需要直流电压V L =45V,现有2CP21(I FM =3000mA,V RM =100V)和2CP33B(I FM =500mA,V RM =50V) 两种型号的二极管,若采用桥式整流电路，应选用 型二极管 只。
9、稳压二极管的稳压特性指 ，动态电阻r Z 越大，说明稳压性能越 。
10、滤波器的作用是将整流电路输出的 中的 成分滤去，获得比较 的直流电,通常接在 电路的后面。
它一般分为 、 和 三类，其中 的滤波效果较好。
11、有一锗二极管正反向电阻均接近于零，表明该二极管已_______ ，又有一硅二极管正反向电阻均接近于无穷大，表明该二极管已_______ 。
