(完整版)单相整流电路试题

第3章交流-直流变换器习题（1）第1部分：填空题1•电阻负载的特点是_____________________ ，在单相半波可控整流电阻性负载电路中，晶闸管控制角a的最大移相范围是___________ 。

2•阻感负载的特点是______________________ ，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角a的最大移相范围是 ___________ ，其承受的最大正反向电压均为___________ ，续流二极管承受的最大反向电压为 __________ （设U2为相电压有效值）。

3•单相桥式全控整流电路中，带纯电阻负载时，a角移相范围为___________ ，单个晶闸管所承受的最大正向电压和反向电压分别为___________ 和____________ ；带阻感负载时，a角移相范围为___________ ，单个晶闸管所承受的最大正向电压和反向电压分别为 ____________ 和__________ ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个___________ 。

4•单相全控桥反电动势负载电路中，当控制角a大于不导电角时，晶闸管的导通角= __________ ；当控制角小于不导电角时，晶闸管的导通角= _________ 05. __________________________________________________________ 从输入输出上看，单相桥式全控整流电路的波形与______________________________________ 的波形基本相同，只是后者适用于__________ 输出电压的场合。

6. _________________________________________________________________ 电容滤波单相不可控整流带电阻负载电路中，空载时，输出电压为_________________________ ，随负载加重U d逐渐趋近于___________ ，通常设计时，应取R ___________ T,此时输出电压为U d乍________ U2（U2为相电压有效值）o7. 填写下表第2部分：简答题1•如题图3-1所示的单相桥式半控整流电路中可能发生失控现象，何为失控，怎样抑制失控2. 单相全波可控整流电路与单相桥式全控整流电路从直流输出端或从交流输入端看均是基本一致的，那么二者是否有区别呢3. 题图3-2为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗试说明：①晶闸管承受的最大反向电压为炖空；②当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时相同。

1 .单相桥式全控整流电路，U 2 = 100V ，负载中R = 2Q, L 值极大，当a= 30°时，要求: ① 作出u d 、i d 、和i 2的波形； ② 求整流输岀平均电压 U d 、电流I d ,变压器二次电流有效值 12 ；③ 考虑安全裕量，确定晶闸管的额定电压和额定电流。

解：①U d 、i d 、和i 2的波形如下图：②输出平均电压 U d 、电流I d ，变压器二次电流有效值I 2分别为U d = 0.9 U 2 cos a = 0.9X 100 X cos30°= 77.97 (V )I d = U d /R = 77.97/ 2 = 38.99 (A )I 2= I d = 38.99 (A )③晶闸管承受的最大反向电压为：2 U 2= 100 .. 2 = 141.4 (V )考虑安全裕量，晶闸管的额定电压为：U N =( 2~3)X 141.4 = 283〜424 (V )具体数值可按晶闸管产品系列参数选取。

流过晶闸管的电流有效值为：I VT = I d / ■■.2 = 27.57 (A )晶闸管的额定电流为：I N =( 1.5~2)X 27.57 / 1.57= 26〜35 (A )具体数值可按晶闸管产品系列参数选取。

2 •单相桥式全控整流电路，U 2=100V ，负载中R=2Q ，L 值极大，反电势 E=60V,当=30时，要求: ①作出比、i d 和i 2的波形； ②求整流输出平均电压 U d 、电流I d ，变压器二次侧电流有效值 I 2；③ 考虑安全裕量，确定晶闸管的额定电压和额定电流。

解：①U d 、 i d 和i 2的波形如下图:② 整流输出平均电压 U d 、电流I d ，变压器二次侧电流有效值 I 2分别为U d = 0.9 U 2COS a = 0.9 X 100 X COS30 ° 77.97(A)I d = (U d -E)/R = (77.97 - 60)/2= 9(A)I 2= I d = 9(A)③ 晶闸管承受的最大反向电压为：2 U 2= 100 .2 =141.4 (V )流过每个晶闸管的电流的有效值为：I VT = I d /2 = 6.36 (A )故晶闸管的额定电压为： U N = (2~3)X 141.4= 283〜424 (V )晶闸管的额定电流为：I N = (1.5〜2) X 6.36 / 1.57= 6~8 (A )晶闸管额定电压和电流的具体数值可按晶闸管产品系列参数选取。

１单相交流电习题及答案交流选择卷一、单选题1. 电路如图所示，已知(2sin3)A S i t =，电容C 可调，如果电容C 增大，则V 的读数（ ）。

A 增大B 减小C 不变 D不能确定2. 一个220V 、75W 的电烙铁接在电压为V )30314sin(2002)( +=t t u 的电源上，则它使用20小时消耗的电能是（ ）。

A 1.75kWh B 2.48kWh C 2.75kWh D 1.24kWh3. 如图所示电路中电流表1A 、2A 的读数均为5A ，则电流表A 的读数为（ ）。

A10A２B 25 AC 0A D25A4. 如图所示电路中电流表1A 、2A 的读数均为5A ，则电流表A 的读数为（ ）。

A 10AB 25 AC 0A D25A5. 如图所示电路中电流表1A 、2A 的读数均为5A ，则电流表A 的读数为（ ）。

A 10AB 25 AC 0A D25A6.已知线圈（含R 、L ）与直流电压3V 接通时电流为0.1A ，与正弦电压３V )200sin(23)(t t u =接通时，电流为60mA ，则线圈的R =（ ），L =（ ）。

A40Ω，0.15H B 50Ω，0.2H C 40Ω，0.15H D30Ω，0.2H7. 如图电流表A 的读数为A 26，则Ω3电阻的功率为（ ），电流表1A 的读数为（ ）。

A 54W ，23 AB 54W ，6AC 108W ，6A D108W ，3A8. 视在功率11000kVA S =，6.0cos 1=ϕ的感性负载与视在功率2500kVA S =，8.0cos 2=ϕ的感性负载并联后，总的视在功率S =（ ），总的功率因数=ϕcos （ ）。

A 1500kVA ， 0.733B 1487kVA ，0.672C 500kVA ， 0.5 D1500kVA ，0.6729. 已知两个正弦量分别为A t i )60314cos(101 +-=，A t i )60314sin(52 +=，则1i 与４2i 的相位差为（ ）。

中职《电工基础》——单相交流电路练习及答案§5-1 交流电的基本概念一、填空题1．直流电的方向不随时间的变化而变化；交流电的方向随时间的变化而变化，正弦交流电则是大小和方向按正弦规律变化。

2．交流电的周期是指交流电每重复变化一次所需的时间，用符号T 表示，其单位为秒（S ）；交流电的频率是指交流电在1秒内重复变化的次数，用符号f 表示，其单位为赫兹（Hz ）。

它们的关系是T=1f。

3．我国动力和照明用电的标准频率为50Hz ，习惯上称为工频，其周期是0.02s ，角频率是314rad/s 。

4．正弦交流电的三要素是最大值（有效值）、频率（周期、角频率）和初相角。

5．有效值与最大值之间的关系为有效值=最大值2，有效值与平均值之间的关系为有效值=1.11平均值。

在交流电路中通常用有效值进行计算。

6．已知一正弦交流电流i=sin (314t-π4 )A ，则该交流电的最大值为1A ，有效值为 2 2A ，频率为50HZ ，周期为0.02S ，初相位为-π4。

7．阻值为R 的电阻接入2V 的直流电路中，其消耗功率为P ，如果把阻值为R 的电阻接到最大值为2V 的交流电路中，它消耗的功率为P/2。

二、判断题1．用交流电压表测得交流电压是220 V ，则此交流电压的最大值是380 V 。

(× )2．一只额定电压为220 V 的白炽灯，可以接到最大值为311 V 的交流电源上。

( √ )3．用交流电表测得交流电的数值是平均值。

( × )三、选择题1．交流电的周期越长，说明交流电变化得( B )。

A ．越快B ．越慢，C ．无法判断2．已知一交流电流，当t=0时的值i 0 =1 A ，初相位为300，则这个交流电的有效值为(B )A 。

A ．0.5B ．1. 414C ．1D ．23．已知一个正弦交流电压波形如图5-1所示，其瞬时值表达式为(C)V 。

A ．u=10sin (ωt-π2 )B ．u=-10sin (ωt-π2) C ．u=10sin (ωt+π)-10图5-14．已知u 1=20sin sin (314t+π6 )V ，u 2=40sin (314t-π3)V ，则( C )。

单相整流电路试题1、在单相整流电路中，流过负载电阻的电流是（）。

D. A.交流电流C.B. 平滑直流脉动直流纹波电流流过二极管500Ω，负载电阻为一个半波整流电路的变压器副边电压有效值为10V，、2 的平均电流为（）。

D.18 mAA.90mAC.9 mAB.180 mA）。

和 U o1 U o2 分别为（、整流电路如图3P10.3所示，输出电压-9VD.-45VC.45VA.40.5V，，B.-40.5V-9V，，+9V9V4、图P10.4（1）所示为单相全波整流电路，因故障VD2烧断。

当 u 2 = U 2m sin?ωtV ）。

）所示的（2（P10.4的波形应为图 u o 时，输出电压DABC，则负载两端的平5、在单相桥式整流电路中，设变压器副边电压有效值为 U 2 =100V）。

均电压是（D.141VA.100VB.90VC.45V）现象。

6、在单相桥式整流电路中，如果某个整流二极管极性接反，则会出现（B. 输出电压降低D.C.A.输出电压升高短路无输出输出电压不变，若负载开路，则每只整 U 2 、在单相桥式整流电路中，设变压器副边电压有效值为7 ）。

流二极管承受的最高反向电压是（C . U 2B. 2 U 2A . 2 U 2D . 2 2 U 28、桥式整流电路如图P10.8（1）所示，当 u= U m sin?ωtV 时，因故障VD3烧断。

）。

）所示的（2（P10.8的波形应为图 u o 输出电压DCBA，每个整流二极管所承受的最大反向电压为9、桥式整流电路的变压器副边电压为20V ）。

（D.56.56VC.40VA.20VB.28.28V，此时发现有一只二极管已经断开，其变9V10、测量桥式整流电路的输出直流电压为压器副边电压为（）。

D.25VA.10VB.15VC.20V其输出波形脉动的大小将随着负载11、如果在整流电路的负载两端并联一个滤波电容，）。

电阻值和电容量的增加而（ C.不能确定B.减小 D.增大A.不变，若滤波12、在单相半波整流电容滤波电路中，设变压器副边电压有效值为 U 2 =100V ）。

单相桥式全控整流电路题目
单相桥式全控整流电路是一种常见的整流电路，主要应用在直流电源的生成和电压转换等场合。

下面是关于单相桥式全控整流电路的题目：
1. 题目：单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，a=30°。

首先，作出ud、id和i2的波形（先不考虑反向电动势）。

然后求整流输出平均电压Ud、电流Id，变压器二次侧电流有效值I2。

解答：
ud、id和i2的波形图，需要根据给定的参数计算得出。

具体的计算步骤和结果如下：
Ud＝＝×100×cos30°＝(A)
Id＝(Ud－E)/R＝(－60)/2＝9(A)
I2＝Id＝9(A)
根据上述结果，可以得出ud、id和i2的波形图。

其中，Ud为整流输出平均电压，Id为电流Id，I2为变压器二次侧电流有效值。

注意：在实际应用中，需要考虑反向电动势的影响，并对晶闸管的额定电压和额定电流进行安全裕量的考虑。

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

2023年电工（中级）考试试题及答案（完整版）1、【单选题】晶体管时间继电器按构成原理分为()两类。

（ A ）A、阻容式和数字式B、电磁式和电动式C、磁电式和电磁式D、整流式和感应式2、【单选题】单相交流电能表工作时，铝盘的转动力矩是由()磁通与各自产生的涡流的相互作用而产生的。

（ B ）A、一个B、两个C、三个D、四个3、【单选题】一台三相异步电动机，磁极对数为2，定子槽数为36，则极距是()槽。

（ B ）A、18B、9C、6D、34、【单选题】用万用表测电阻时，()情况下换档后需要重新校准调零。

（ C ）A、由高档位到低档位B、由低档位到高档位C、任何情况下都需要D、在使用前将所有档位检验后5、【单选题】电缆直流耐压试验，每相试验完毕后，应按下列()操作。

（ C ）A、先将调压器退回零位，再切断总电源B、先将调压器退回零位，再切断调压器电源C、先将调压器退回零位，切断调压器电源，再切断总电源D、先切断调压器电源，再切断总电源6、【单选题】直流耐压试验所采用的限流水电阻，其数值取()。

（ C ）A、5Ω/VB、8Ω/VC、10Ω/VD、15Ω/V7、【单选题】单相桥式整流脉动直流电压平均值为( )。

（ B ）A、0.45U2B、0.9U2C、1.17U2D、2.45U28、【单选题】电力变压器由（）主要部分构成。

（ D ）A、铁芯、绕组B、绝缘结构、油箱C、绝缘套管、冷却系统D、以上都包括9、【单选题】直流电动机按照励磁方式可分他励、并励、串励和（）四类。

（ D ）A、接励B、混励C、自励D、复励10、【单选题】单向可控硅由导通变为截止要满足( )条件。

（ D ）A、升高阳极电压B、降低阴极电压C、断开控制电路D、正向电流小于最小维持电流11、【单选题】高压架空输电路线，通常采用( )防雷措施。

（ C ）A、避雷针B、避雷器C、避雷线D、防雷防电间隙12、【单选题】应用戴维南定理求含源二端网络的输入等效电阻是将网络内各电动势( )。

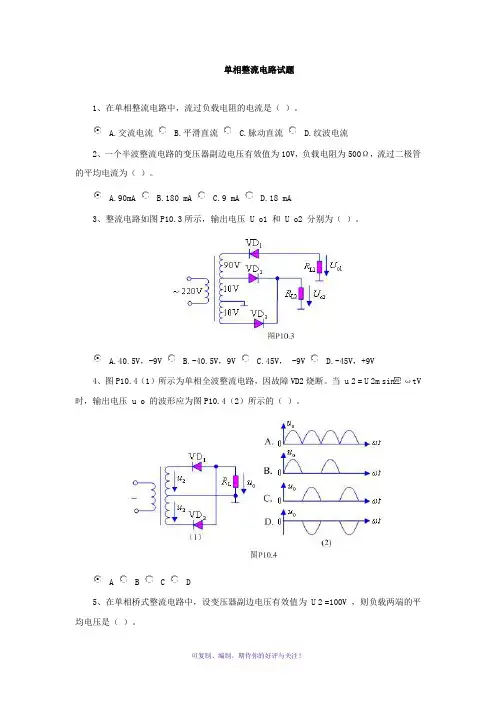

单相整流电路试题1、在单相整流电路中，流过负载电阻的电流是（）。

A.交流电流B.平滑直流C.脉动直流D.纹波电流2、一个半波整流电路的变压器副边电压有效值为10V，负载电阻为500Ω，流过二极管的平均电流为（）。

A.90mAB.180 mAC.9 mAD.18 mA3、整流电路如图P10.3所示，输出电压 U o1 和 U o2 分别为（）。

A.40.5V，-9VB.-40.5V，9VC.45V， -9VD.-45V，+9V4、图P10.4（1）所示为单相全波整流电路，因故障VD2烧断。

当 u 2 = U 2m sin⁡ωtV 时，输出电压 u o 的波形应为图P10.4（2）所示的（）。

A B C D5、在单相桥式整流电路中，设变压器副边电压有效值为 U 2 =100V ，则负载两端的平均电压是（）。

A.100VB.90VC.45VD.141V6、在单相桥式整流电路中，如果某个整流二极管极性接反，则会出现（）现象。

A.输出电压升高B.输出电压降低C.短路无输出D.输出电压不变7、在单相桥式整流电路中，设变压器副边电压有效值为 U 2 ，若负载开路，则每只整流二极管承受的最高反向电压是（）。

A . 2 U 2 B. 2 U 2 C . U 2 D . 2 2 U 28、桥式整流电路如图P10.8（1）所示，当 u= U m sin⁡ωtV 时，因故障VD3烧断。

输出电压 u o 的波形应为图P10.8（2）所示的（）。

A B C D9、桥式整流电路的变压器副边电压为20V，每个整流二极管所承受的最大反向电压为（）。

A.20VB.28.28VC.40VD.56.56V10、测量桥式整流电路的输出直流电压为9V，此时发现有一只二极管已经断开，其变压器副边电压为（）。

A.10VB.15VC.20VD.25V11、如果在整流电路的负载两端并联一个滤波电容，其输出波形脉动的大小将随着负载电阻值和电容量的增加而（）。

周测5 单相整流电路一、单项选择题：（每题2分，共20分）（）1.将交流电压Ui经单相半波整流电路转换为直流电压U O的关系是________A.U O=U iB.U O=0.45U iC.U O=0.5U iD.U O=U i（）2.全波整流电路中，若需保证输出电压为36V，变压器的次级电压为________A.36VB.40VC.20V.D.72V（）3.桥式整流电路中若有一只二极管虚焊，则电路________A.可能烧毁元器件B.输出电压为0C.变成半波整流电路D.输出电压增大（）4.在全波整流电路中，二极管承受的最高反向工作电压为________A.V2B.1.2V2C.1.4V2D.0.9V2（）5.将桥式整流电路中的二极管对调，结果会________A.元器件被烧毁B.输出电压为零C.可获得极性相反直流脉动电源D.电路不能正常工作（）6.单相全波整流电路中V2=30V，R1=30KQ则二极管电流是________A.0.9mAB.0.45mAC.2mAD.1.8mA（）7.在安装变压器中心抽头式全波整流电路时，若将其中一只二极管接反了则________A.V O=0VB.V O=0.9V2C.电路正常工作D.两只二极管都有可能被烧坏（）8.某二极管的击穿电压为300V，当直接对220V正弦交流电进行半波整流时该二极管会________A.会击穿B.不会击穿C.不一定击穿D.完全截止（）9.在单相桥式整流电路中，目前应用比较广泛的整流电路是________A.单相半波整流电路B.单相全波整流电路C.单相桥式整流电路D.单倍整流电路（）10.有一桥式整流电容滤波电路的变压器二次侧电压V2=30V，现输出电压等于42V，这表明________A.电路工作正常B.滤波电容开路C.负载开路D.有一只二极管开路二、判断题：（每题2分，共20分）（ ）1.全波整流电路的输出电流和二极管的电流相等。

单相整流电路微习题
1.单相半波整流电路由一只二极管组成，在交流电源的正半周，二极管VD正偏 (导通，截止)，负载电压约等于电源电压，在交流电源的负半周，二极管V反偏 (导通，截止)，负载上获得电压近似为。

参考答案：导通截止
2.单相半波整流电路电源有一半的波形被二极管截掉了，负载上所获得的波形只有电源波形的正半周，单相半波整流对电源的利用率（高、低）。

参考答案：低
3.单相桥式整流电路由只二极管组成，在交流电的正半周，二极管ＶD1、ＶD3，ＶD2、ＶD4 ，如果忽略二极管的管压降，此时负载上获得的电压波形与电源电压波形相（同，反）；在交流电的负半周时，二极管ＶD2、ＶD4导通（ＶD1、ＶD3截止），此时负载上获得的电压波形与电源电压波形相（同，反），即二极管ＶD2、ＶD4把交流电源的负半周转换成正的脉冲波形加在负载电阻上。

参考答案：四正偏导通反偏截止同反
4.单相桥式整流电路在交流电的一个周期之内，负载电阻上获得了两个方向相同的脉冲电压波形。

单相桥式整流对电源的利用率（高、低）。

参考答案：高。

2024年电工（初级）试题及解析1、【单选题】220V、40W的纯电阻元件，允许通过的最大电流是()。

（B）A、1AB、0.18AC、0.5AD、2A2、【单选题】X62W型万能铣床上要求主轴电动机起动后，进给电动机才能起动，这种控制方式称为()（A）A、顺序控制B、多地控制C、自锁控制D、联锁控制3、【单选题】一单相半波整流电感滤波电路，已知负载的直流电压为4.5，则该电路电源变压器的副边电压值为()伏。

（A）A、10B、20C、5D、154、【单选题】三极管的封装可分为()。

（A）A、塑料、金属B、金属、橡胶D、陶瓷5、【单选题】三相异步电动机中，旋转磁场的转向取决于电流的()。

（B）A、方向B、相序C、性质D、大小6、【单选题】三相异步电动机应用最多的有()种接线方式。

（B）A、1B、2C、3D、47、【单选题】三相异步电动机的位置控制电路中，除了用行程开关外，还可用()。

（D）A、断路器B、速度继电器C、热继电器D、光电传感器8、【单选题】三相异步电动机能耗制动时，电动机处于()运行状态。

（B）A、电动C、起动D、调速9、【单选题】三相异步电动机采用能耗制动时，当切断电源后，将()。

（D）A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、【单选题】下列()不属于架设导线的步骤。

（D）A、放线B、导线连接C、紧线与弧垂的观侧D、拉线的安装11、【单选题】下列关于电压互感器的应用叙述正确的是()。

（A）A、用于高压交流电压测量B、用于高压直流电压测量C、用于低压交流电流测量D、用于低压直流电压测量12、【单选题】下列器件不属于变压器的是()。

（D）A、电压互感器B、电流互感器C、自耦调压器D、电扇调速器13、【单选题】为了使异步电动机能采用Y～△降压启动，电动机在正常运行时必须是()。

（B）A、Y接法B、△接法C、Y接或△接D、上述三种说法都不对14、【单选题】交流发电机的文字符号是()。

单相整流电路试题1、在单相整流电路中，流过负载电阻的电流是（）。

A.交流电流B.平滑直流C.脉动直流D.纹波电流2、一个半波整流电路的变压器副边电压有效值为10V，负载电阻为500Ω，流过二极管的平均电流为（）。

A.90mAB.180 mAC.9 mAD.18 mA3、整流电路如图P10.3所示，输出电压 U o1 和 U o2 分别为（）。

A.40.5V，-9VB.-40.5V，9VC.45V， -9VD.-45V，+9V4、图P10.4（1）所示为单相全波整流电路，因故障VD2烧断。

当 u 2 = U 2m sin⁡ωtV 时，输出电压 u o 的波形应为图P10.4（2）所示的（）。

A B C D5、在单相桥式整流电路中，设变压器副边电压有效值为 U 2 =100V ，则负载两端的平均电压是（）。

A.100VB.90VC.45VD.141V6、在单相桥式整流电路中，如果某个整流二极管极性接反，则会出现（）现象。

A.输出电压升高B.输出电压降低C.短路无输出D.输出电压不变7、在单相桥式整流电路中，设变压器副边电压有效值为 U 2 ，若负载开路，则每只整流二极管承受的最高反向电压是（）。

A . 2 U 2 B. 2 U 2 C . U 2 D . 2 2 U 28、桥式整流电路如图P10.8（1）所示，当 u= U m sin⁡ωtV 时，因故障VD3烧断。

输出电压 u o 的波形应为图P10.8（2）所示的（）。

A B C D9、桥式整流电路的变压器副边电压为20V，每个整流二极管所承受的最大反向电压为（）。

A.20VB.28.28VC.40VD.56.56V10、测量桥式整流电路的输出直流电压为9V，此时发现有一只二极管已经断开，其变压器副边电压为（）。

A.10VB.15VC.20VD.25V11、如果在整流电路的负载两端并联一个滤波电容，其输出波形脉动的大小将随着负载电阻值和电容量的增加而（）。

第6章整流与稳压电路习题6.1 单相桥式整流电路一、填空题：1．整流是指将变换成的过程，整流电路中起整流作用的是具有性质的或。

2、把交流电变换成直流电的电路称为___________电路中,整流电路中起整流作用的是__________。

3、单相半波整流电路中滤波电容器的容量是_________,耐压是________,单相半波整流电路中滤波电容器的容量是_________,耐压是________.4、将________变成_________的过程称为整流,在单相半波整流电路中,常见的整流形式有_________,________,________.5.单相半波整流有载电路中，若U2=20V，则输出电压，UO=_____,IL_____, URM=_____。

6．在单向桥式整流电路中，如果负载电流是20A，则流过每只二极管的电流是 A。

7．硅二极管的正向压降约为 V，锗二极管的正向压降约为 V；硅二极管的死区电压约为 V，锗二极管的死区电压约为 V。

二、选择题：1. 交流电通过整流电路后，所得到的输出电压是( )倍。

A.交流电压B. 稳定的直流电压C. 脉动的直流电压D. 平滑的直流电压2. 单相桥式整流电路的输出电压是输入电压的( )倍。

A.0.5B. 1.2C. 0.9D. 13.桥式整流电路的输入电压为10V，负载是2Ω，则每个二极管的平均电流是( )。

A.9AB. 2.25 AC. 4. 5 AD. 5 A4. 桥式整流电路每个二极管承受的反向电压是输入电压的( )倍。

A.2B. 0.9 C .1.2 D. 0.455. 单相桥式整流电路中，如果一只整流二极管接反，则 ( )。

A.引起电源短路B. 成为半波整流电路C. 仍为桥式整流电路，但输出电压减小D. 仍为桥式整流电路，但输出电压上升6.在单相桥式整流电路中，整流二极管的反向电压最大值出现在二极管（）。

A．截止时B．由截止转为导通时 C．由导通转为截止时D．导通时7.在单相桥式整流电路中，每个二极管的平均电流等于输出平均电流的（）。

第3章交流-直流变换器习题（1）第1部分：填空题1•电阻负载的特点是_____________________ ，在单相半波可控整流电阻性负载电路中，晶闸管控制角a的最大移相范围是___________ 。

2•阻感负载的特点是______________________ ，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角a的最大移相范围是 ___________ ，其承受的最大正反向电压均为___________ ，续流二极管承受的最大反向电压为 __________ （设U2为相电压有效值）。

3•单相桥式全控整流电路中，带纯电阻负载时，a角移相范围为___________ ，单个晶闸管所承受的最大正向电压和反向电压分别为___________ 和____________ ；带阻感负载时，a角移相范围为___________ ，单个晶闸管所承受的最大正向电压和反向电压分别为 ____________ 和__________ ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个___________ 。

4•单相全控桥反电动势负载电路中，当控制角a大于不导电角时，晶闸管的导通角= __________ ；当控制角小于不导电角时，晶闸管的导通角= _________ 05. __________________________________________________________ 从输入输出上看，单相桥式全控整流电路的波形与______________________________________ 的波形基本相同，只是后者适用于__________ 输出电压的场合。

6. _________________________________________________________________ 电容滤波单相不可控整流带电阻负载电路中，空载时，输出电压为_________________________ ，随负载加重U d逐渐趋近于___________ ，通常设计时，应取R ___________ T,此时输出电压为U d乍________ U2（U2为相电压有效值）o7. 填写下表第2部分：简答题1•如题图3-1所示的单相桥式半控整流电路中可能发生失控现象，何为失控，怎样抑制失控2. 单相全波可控整流电路与单相桥式全控整流电路从直流输出端或从交流输入端看均是基本一致的，那么二者是否有区别呢3. 题图3-2为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗试说明：①晶闸管承受的最大反向电压为炖空；②当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时相同。

单相桥式整流电路练习班级：________姓名：________一、填空题1.在桥式整流电路中，输出电压为30V ，负载电流为250mA ，则通过每只二极管的电流为_________。

2.在单相桥式整流电路中，若负载电流为10mA ，负载两端电压为18V ，则流过每只晶体二极管的电流为______mA ，每只二极管承受的反向电压为______V 。

3.在单相全波整流电路中，如果流过负载电阻R L 的电流是2A ，则流过每只晶体二极管的电流是______。

4.桥式整流电路由四个二极管组成，故流过每个二极管的电流为（设IO 为输出电流的平均值）______。

5.单相全波整流电路中，如果变压器二次电压U 2=10V ，负载电阻为100Ω，则流过二极管的电流I V 是______。

6.若桥式整流电路中变压器二次单相电压为10V ，则二极管的最高反向工作电压就不小于______V ，若负载电流800mA ，则每只二极管的平均电流应大于______mA 。

7.在单相桥式整流电路中，电源变压器二次侧电压有效值U2=100V ，若负载电阻RL 断开，则晶体二极管两端最高反向电压能达到______。

二、选择题1.在单相桥式整流电路中，若电源变压器二次电压为100V ，则负载上电压为（ ）。

A.45VB.50VC.90VD.120V2.在桥式整流电路中，输出电压为V 30，负载电流为mA 250，则通过每只二极管的电流为（ ）。

A ．mA 250B ．mA 300C ．mA 500D ．mA 1253.在电源变压器二次电压相同的情况下，桥式整流电路输出电压是半波整流电路的（ ）。

A.2倍B.1倍C.1.5倍D.0.5倍4.在桥式整流电路中，若有一只二极管断开，则负载两端的直流电压将（ ）。

A.变为零B.下降C.升高D.保持不变5.用一只直流电压表测量一只接在电路中的硅稳压二极管的电压，读数只有0.7V ，这种情况表明该稳压管（ ）。

2017学年德清职业中专《模拟电路》期中试卷第一学期（适用15计网3+2）班级：姓名: 得分：一．填空题1.整流是将__________变成单方向脉动的___________。

利用二极管的____________可以组成各种整流电路。

2.单相整流电路可分为_____________和____________。

3.滤波就是虑掉输出电压中的_________。

在整流电路的_________侧接入滤波电路，可以减小输出电压的脉动程度，使波形_________。

4.常用的滤波电路有__________、__________、_________________。

5.适用负载电流较小场合的滤波电路是_________________，要求输出电压波形比较平稳、滤波效果好可采用________________滤波电路。

6.在整流电压的计算中，负载R L上的电压u0用它在一个周期内的___________值表示，字母写作__________。

7.电容滤波电路中，放电时间常数（τ=RC）大，电容放电______,故u0的波形___________，若电路空载，即R L=_______,电容被充到电源电压幅值U2的_________后，不能_________，故U0=_______。

8.完成下表二．计算分析题1单相半波整流电路中，已知负载电阻750Ω，变压器二次电压20V，试求整流电压、整流电流、二极管参数。

2.单相桥式整流电路中，如果发生下述情况能否正常工作？会发生什么现象？（1）任一个二极管虚焊；（2）任一个二极管接反；（3）两个二极管接反；（4）四个二极管全接反。

3.单相桥式整流电路，带电容滤波，要求输出电压30V，输出电流150mA，电源频率50Hz，选择二极管和滤波电容。

4.有一电阻负载，需要直流电压24V，直流电流1A，若用（1）单相半波整流电路供电；（2）单相桥式整流电路供电；（3）单相桥式整流带电容滤波电路供电。
