构造剖面图绘制操作

地形剖面图绘图步骤地形剖面图绘图是一项重要的制图技术，它能够将地形高程信息以直观的方式呈现出来，为研究地质构造、地貌变化等方面提供了极大的帮助。

本文章将详细介绍地形剖面图绘图的步骤及技巧。

一、准备工作1、选好地图和工具绘图前需要选好要绘制的地图以及所需的绘图工具，常见地图有地形图、地形航图以及卫星图等，绘图工具包括铅笔、橡皮擦、曲线尺、直角尺、剪刀和胶水等。

2、测量高程数据地形剖面图的制作需要依赖高程数据，测量高程数据可以通过使用气压计、高程仪和GPS等测量仪器，也可以通过查询公开数据等渠道获取。

二、绘制步骤1、制作底图首先在白纸上画一个较大的矩形框，矩形框的大小应该与所选地图相对应，用比较浅的颜色(如灰色)填充整个矩形框，在一侧留出足够的空间来标注地图比例尺及坐标轴。

2、剪切海拔数据将已测得的高程数据打印出来，用剪刀剪切成若干同样长度的条形数据，条形数据的宽度视情况而定，一般会在10mm到40mm之间，尽量保证数据的精细度和可读性。

3、粘贴高程数据将已剪切的高程数据按照从左到右、上到下的顺序粘贴在底图上，保证相邻两个高程数据间的高度差为恒定值，可以用直角尺进行校正。

4、连接粘贴好的高程数据用曲线尺沿着粘贴好的高程数据轨迹绘制一条平滑的曲线，形成地形剖面图的轮廓线，曲线尺的弯曲度应该尽量小，以便绘制出更为真实的地形地貌。

5、标注轮廓线和坐标轴在轮廓线和底图上分别标注坐标轴和方向，使用比较明显的颜色进行标注，以便观察和理解。

三、注意事项1、精确测量高程数据地形剖面图的制作需要依赖精确的高程数据，因此在测量数据时一定要保持高度的精细度和准确性，避免误差可能带来的影响。

2、保持图纸清晰图纸清晰度对于地形剖面图的制作至关重要，因此切忌过度擦拭和涂改，以免影响绘图效果。

3、注意标注比例尺地形剖面图中的比例尺一定要标注清晰准确，保证观测者可以一目了然，对于研究工作和实际应用具有重要的帮助作用。

四、总结通过以上几个步骤，我们可以轻松地完成地形剖面图的制作，掌握这项技能对于地质勘探、地形变化研究等方面都非常重要，希望大家可以认真学习和应用。

建筑技术作图剖面构造引言建筑技术作图是建筑工程中不可或缺的一部分，它通过图纸的绘制来传达建筑设计的思想和信息。

而在建筑技术作图中，剖面构造图是一种常用的表达方式，它能够清晰地展示建筑物的内部结构和构造。

本文将介绍剖面构造图的基本概念、作图流程和注意事项。

1. 剖面构造图的概念剖面构造图是建筑技术作图中的一种图纸，通过它可以展示建筑物在水平方向上的截面信息。

剖面构造图主要包括建筑物的基本尺寸、立面表达、平面表达和剖面表达等内容，它可以帮助工程师和施工人员更好地理解建筑物的内部构造和特点。

通过剖面构造图，人们可以清楚地看到建筑物的层高、楼板、墙体结构、梁柱等重要构造元素。

2. 剖面构造图的作图流程剖面构造图的作图流程可以分为以下几个步骤：步骤1：确定剖面位置在开始作图之前，首先需要确定剖面的位置。

通常情况下，剖面位置会根据建筑物的结构和设计要求进行选择。

在选择剖面位置时，需要考虑到建筑物的功能、使用要求、结构特点以及审美要求等各个方面因素，保证剖面能够充分展示建筑物的内部构造。

步骤2：绘制落地尺寸线绘制剖面图时，需要首先绘制建筑物的落地尺寸线。

落地尺寸线是表示建筑物底部细部构造的主要线条，通过它可以清晰地展示建筑物底部的结构。

落地尺寸线通常会包括地面高度、地面装修、地下水位等信息。

步骤3：绘制立面表达在剖面构造图中，立面表达是非常重要的部分，它能够清晰地展示建筑物的外立面结构和特点。

在绘制立面表达时，需要按照实际建筑物的外立面特点来进行绘制，对于建筑物外墙的类型、门窗的位置和形式、突出部分等都需要准确地表达出来，并标注相关尺寸和材料。

步骤4：绘制平面表达平面表达是剖面构造图的另一个重要组成部分，它能够展示建筑物在平面上的布局和结构。

在绘制平面表达时，需要按照实际建筑物的布局和设计要求来进行绘制，包括房间的位置、功能分区、门窗位置、楼梯位置等。

同时，在平面表达中也可以标注一些重要的尺寸和定位参数，以便施工人员进行参考和操作。

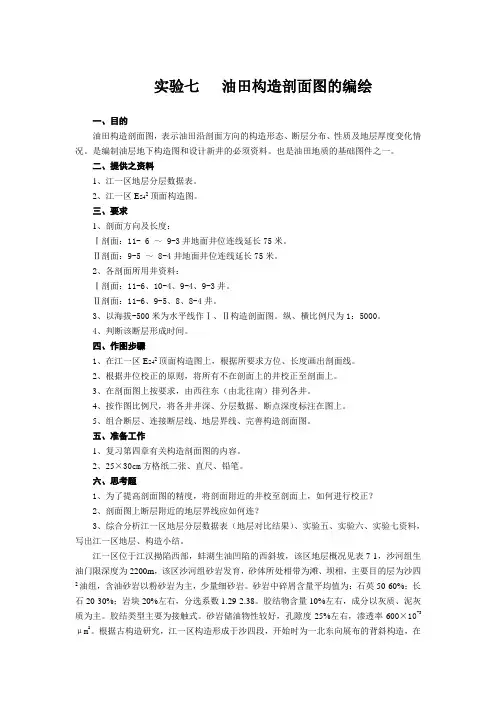

实验七油田构造剖面图的编绘一、目的油田构造剖面图，表示油田沿剖面方向的构造形态、断层分布、性质及地层厚度变化情况。

是编制油层地下构造图和设计新井的必须资料。

也是油田地质的基础图件之一。

二、提供之资料1、江一区地层分层数据表。

2、江一区E S42顶面构造图。

三、要求1、剖面方向及长度：Ⅰ剖面：11- 6 ～ 9-3井地面井位连线延长75米。

Ⅱ剖面：9-5 ～ 8-4井地面井位连线延长75米。

2、各剖面所用井资料：Ⅰ剖面：11-6、10-4、9-4、9-3井。

Ⅱ剖面：11-6、9-5、8、8-4井。

3、以海拔-500米为水平线作Ⅰ、Ⅱ构造剖面图。

纵、横比例尺为1：5000。

4、判断该断层形成时间。

四、作图步骤1、在江一区E S42顶面构造图上，根据所要求方位、长度画出剖面线。

2、根据井位校正的原则，将所有不在剖面上的井校正至剖面上。

3、在剖面图上按要求，由西往东（由北往南）排列各井。

4、按作图比例尺，将各井井深、分层数据、断点深度标注在图上。

5、组合断层、连接断层线、地层界线、完善构造剖面图。

五、准备工作1、复习第四章有关构造剖面图的内容。

2、25×30cm方格纸二张、直尺、铅笔。

六、思考题1、为了提高剖面图的精度，将剖面附近的井校至剖面上，如何进行校正？2、剖面图上断层附近的地层界线应如何连？3、综合分析江一区地层分层数据表（地层对比结果）、实验五、实验六、实验七资料，写出江一区地层、构造小结。

江一区位于江汉拗陷西部，蚌湖生油凹陷的西斜坡，该区地层概况见表7-1，沙河组生油门限深度为2200m，该区沙河组砂岩发育，砂体所处相带为滩、坝相，主要目的层为沙四2油组，含油砂岩以粉砂岩为主，少量细砂岩。

砂岩中碎屑含量平均值为：石英50-60%；长石20-30%；岩块20%左右，分选系数1.29-2.38。

胶结物含量10%左右，成分以灰质、泥灰质为主。

胶结类型主要为接触式。

砂岩储油物性较好，孔隙度25%左右，渗透率600×10-3μm2。

剖面图绘制方法剖面图1.剖面图基本概念与画法在画建筑形体的投影时，形体上不可见的轮廓线在投影图上需用虚线画出。

这样，对于内形复杂的建筑物，例如一幢房屋，内部有各种房间、走廊、楼梯、门窗、基础等，如果都用虚线来表示这些看不见的部分，必然形成图面虚实线交错，混淆不清，既不变于标注尺寸，也容易产生差错。

一些构配件也存在同样的问题。

长期的生产实践证明，解决这个问题的好办法，是假想将形体剖开，让它的内部构造显露出来，使形体看不见的部分变成了看得见的部分，然后用实线画出这些内部构造的投影图。

图1是钢筋混凝土双柱杯型基础的投影图。

这个基础有安装柱子用的杯口，在V、W投影上都出现了虚线，使图面不清晰。

假想用一个通过基础前后对称平面的剖切平面P将基础剖开，然后将剖切平面P连同它前面的半个基础移走，将留下来的半个基础，投影到与剖切平面P平行的V投影面上（图2），所得的投影图，称为剖面图（图2）。

现比较图1的V投影和图2的剖面图，就可看到在剖面图中，基础内部的形状、大小和构造，例如杯口的深度和杯底的长度都表示的一清二楚。

必须注意，由于剖切是假想的，所一部分。

在画另一个投影时，则应按完整的形体画出。

从上述各图可以看出，形体剖开之后，都有一个截口，即截交线围成的平面图形，称为断面。

在剖面图中，规定要在断面上画出建筑材料图例，以区分断面（剖到的）和非断面（看到的）部分。

各种建筑材料图例必须遵照“国标”规定的画法。

图2的断面上，所画的是钢筋混凝土图例。

由于画出材料图例，所以在剖面图中还可以知道建筑物是用什么材料做成的。

在不指明材料时，可以用等间距、同方向的450细斜线来表示断面。

作剖面图时，一般都使剖切平面平行于基本投影面，从而使断面的投影反映实形。

同时，要使剖切平面尽量通过形体上的孔、洞、槽等隐蔽形体的中心线，将形体内部尽量表示清楚。

剖切平面平行于V面时，作出的剖面图称为正立剖面图，可以用来代替原来带虚线的正立面图；剖切平面平行于W面时，所作的剖面图称为侧立剖面图，也可以用来代替侧立面图。
