项目六剖面图、断面图的识读和绘制知识结构本项目知识结构如图6-1所示。

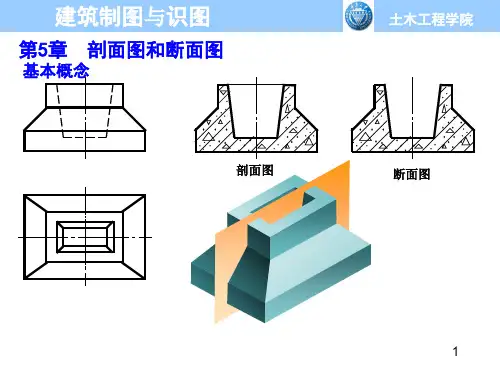

图6-1 项目六知识结构图知识要点一、剖面图与断面图的概念假想用一个平行于某投影面（如H面、V面）的剖切平面在形体的适当部位将形体剖开，移去观察者与剖切平面之间的形体，对余下形体所作的正投影称为剖面图。
仅对剖切平面与形体接触的部分（截断面）所作的正投影称为断面图。
二、剖、断面图的剖视方法（一）剖面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。
2.投射方向线：表示剖切后的投射方向，长度宜为4-6mm，用粗实线绘制。
投射方向线与剖切位置线相垂直，如在剖切位置的右侧，则表示投射方向从左向右。
3.剖切面编号：采用阿拉伯数字，按顺序连续编排，并应注写在投射方向线的端部。
（二）断面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。
2.剖切面编号：采用阿拉伯数字，按顺序连续编排，数字所在的一侧即为投射方向。
编号注写在剖切位置线的左侧，则表示投射方向从右向左。
（三）剖面图与断面图的区别1.在剖切符号的标注上，断面图只需标注剖切位置线，用编号所在一侧表示投射方向，而剖面图用投射方向线表示投射方向。
2.在画法上，断面图只画出物体被剖开后的投影，而剖面图除了要画出断面的投影外，还要画出剖切面后物体可见部分的投影。
三、剖、断面图的分类（一）剖面图的分类1.全剖面图：用一个剖切面将形体全部剖开所得到的剖面图。
2.半剖面图：当剖切的物体是对称图形时，通常把投影图的一半画成剖面图，另一半画成形体的外形图。
通常画半剖面图时常以对称线为界，当对称线是铅垂时，剖面图一般画在对称线的右方；当对称线是水平线时，剖面图一般画在对称线的下方。
3.阶梯剖面图：用两个或两个以上相互平行的剖切面按需要进行剖切所得到的剖面图。
4.局部剖面图：为更好表达建筑构件内部构造，采用局部剖切的方法来表示剖面图。
局部剖面图与投影之间用波浪线作为分界线。
