护士快速阅心电图的技巧

教你简简单单的一小招，让你也学会看心电图，医护同胞必看非心电图专业的很多同仁都有这样的感觉：心电图看似简单，但是学起来是真难，分析心电图是一项特别费脑筋的工作，起起伏伏的波形看的人眼花缭乱、头晕眼花，云里雾里的感觉。

其实心电图阅读和分析也没有想象中的那么难，特别是一些常见的心电图，有点基础的医学类专业人士，通过稍微的努力，也可以会看、会分析。

下面和大家分享一下正确识别心电图的一些知识点和常见异常心电图的特点：1.心电图各波形代表的意义P波：P波代表心房除极的过程，所以在心电图上出现P波异常，一般提示心房存在病变，例如：P波高尖提示右心房肥大。

P-R间期：P-R间期在心电图上代表一个时间段，是指从心房开始除极到心室开始除极的这段时间，如果PR间期延长或者缩短，常提示心电传导出现异常。

例如PR间期短，常提示有预激综合征。

QRS波群：QRS波群在心电图上代表心室除极的过程及其所用的时间，如果一份心电图上出现QRS波形态变异或者时限异常，常常提示心室出现各种各样的问题。

例如QRS波群高电压，提示左心室肥厚。

ST段：是指从S波的止点到T波的止点这段距离，代表心室缓慢复极的过程。

正常ST段有时限和振幅的正常范围，超出中厨房外常常提示复极异常。

T波：QRS波群后的一个较矮的波，代表心室快速复极时的电压变化，T波高尖提示高钾血症，T波低平或者倒置，代表心肌缺血。

QT间期：是指从Q波的起点到T波的终点所用的时间，心电图上代表心室除极开始到复极完毕所用的全部时间，正常情况下其在0.32~0.44s之间。

(除极、复极可理解为心肌收缩或者舒张)2.心率计算：常规心电图一小格是0.04s三个大格为100次/分，五个大格60次/分计算公式：60÷(P-P间期)，即60÷(小格数×0.04)注：P-P间期或R-R间期都可以。

窦性心电图1.正常心电图2.窦性心动过速窦性P波规律出现，频率大于100次/分，RR间期小于三个大格(常见于发热，甲亢，贫血，心肌缺血，心力衰竭，休克)3.窦性心动过缓窦性P波规律出现，频率小于60次/分，RR间期大于5个大格。

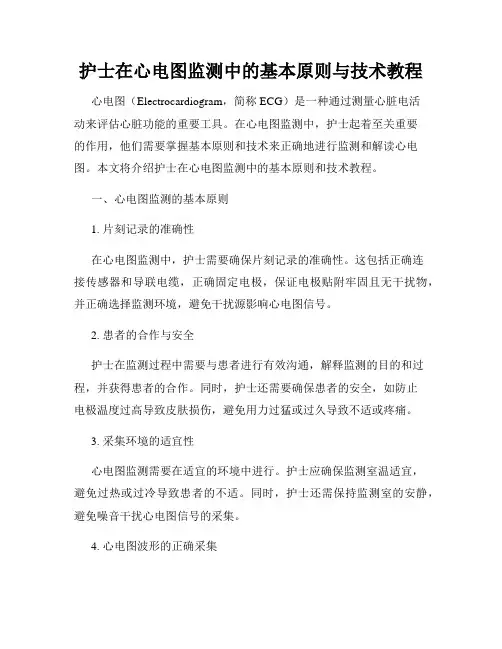

护士在心电图监测中的基本原则与技术教程心电图（Electrocardiogram，简称ECG）是一种通过测量心脏电活动来评估心脏功能的重要工具。

在心电图监测中，护士起着至关重要的作用，他们需要掌握基本原则和技术来正确地进行监测和解读心电图。

本文将介绍护士在心电图监测中的基本原则和技术教程。

一、心电图监测的基本原则1. 片刻记录的准确性在心电图监测中，护士需要确保片刻记录的准确性。

这包括正确连接传感器和导联电缆，正确固定电极，保证电极贴附牢固且无干扰物，并正确选择监测环境，避免干扰源影响心电图信号。

2. 患者的合作与安全护士在监测过程中需要与患者进行有效沟通，解释监测的目的和过程，并获得患者的合作。

同时，护士还需要确保患者的安全，如防止电极温度过高导致皮肤损伤，避免用力过猛或过久导致不适或疼痛。

3. 采集环境的适宜性心电图监测需要在适宜的环境中进行。

护士应确保监测室温适宜，避免过热或过冷导致患者的不适。

同时，护士还需保持监测室的安静，避免噪音干扰心电图信号的采集。

4. 心电图波形的正确采集护士需要掌握心电图波形的正确采集技巧。

在固定电极时，应选择合适的位置，如右手腕、左手腕、左踝等，并保证电极与皮肤充分贴合。

此外，护士还要确保导联电缆的连通性良好，避免导联松脱或受损导致传输信号的丢失。

5. 心电图波形的准确解读护士在心电图监测中不仅需要确保心电图波形的准确采集，还需要具备波形解读的能力。

护士应熟悉各种心电图波形的特征和变异，如P 波、QRS波群、T波等，并能判断是否存在异常波形，及时发现心律失常等异常情况。

二、心电图监测的技术教程1. 心电图监测前准备在进行心电图监测前，护士需要确认患者的身份和个人信息，并解释监测的目的和过程。

然后，护士应为患者做好准备工作，包括解开上衣，擦拭电极贴附位置的皮肤，清除汗水和油脂等干扰物。

2. 心电图电极的贴附护士应首先选择好电极贴附位置，一般选取右手腕、左手腕和左踝，以获得全面的心脏信息。

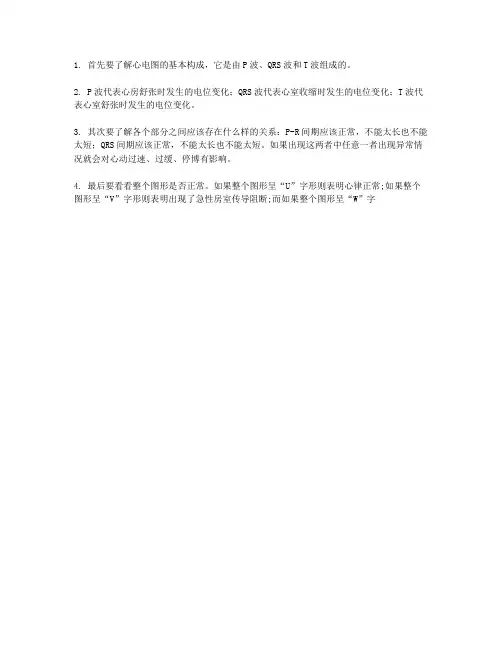

1. 首先要了解心电图的基本构成，它是由P波、QRS波和T波组成的。

2. P波代表心房舒张时发生的电位变化；QRS波代表心室收缩时发生的电位变化；T波代表心室舒张时发生的电位变化。

3. 其次要了解各个部分之间应该存在什么样的关系：P-R间期应该正常，不能太长也不能太短；QRS间期应该正常，不能太长也不能太短。

如果出现这两者中任意一者出现异常情况就会对心动过速、过缓、停博有影响。

4. 最后要看看整个图形是否正常。

如果整个图形呈“U”字形则表明心律正常;如果整个图形呈“V”字形则表明出现了急性房室传导阻断;而如果整个图形呈“W”字。

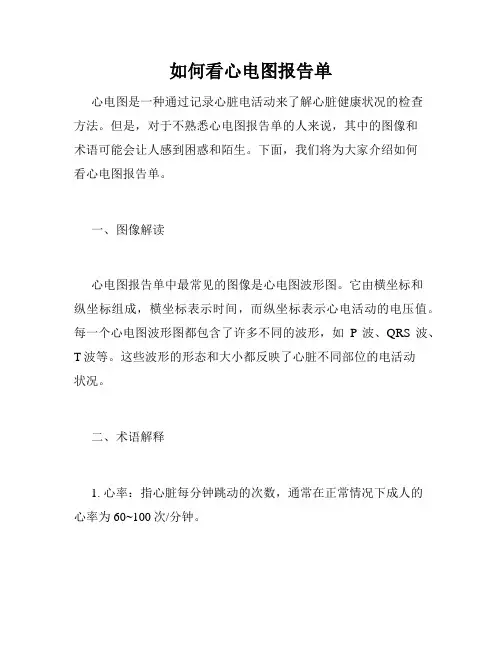

如何看心电图报告单心电图是一种通过记录心脏电活动来了解心脏健康状况的检查方法。

但是，对于不熟悉心电图报告单的人来说，其中的图像和术语可能会让人感到困惑和陌生。

下面，我们将为大家介绍如何看心电图报告单。

一、图像解读心电图报告单中最常见的图像是心电图波形图。

它由横坐标和纵坐标组成，横坐标表示时间，而纵坐标表示心电活动的电压值。

每一个心电图波形图都包含了许多不同的波形，如P波、QRS波、T波等。

这些波形的形态和大小都反映了心脏不同部位的电活动状况。

二、术语解释1. 心率：指心脏每分钟跳动的次数，通常在正常情况下成人的心率为60~100次/分钟。

2. 心律：指心脏跳动的规律性，常见的心律有窦性心律、房性心律、室性心律等。

3. ST段：指QRS波结束到T波开始的时间段，是评价心肌缺血的指标之一。

4. Q波：在心肌内出现的第一个向下偏斜的波形，它可能表示心肌坏死或心肌缺血的异常。

三、报告单解析1. 心率和心律正常的情况下，波形的形态和大小反映了心脏各个部位的电活动状况。

例如，P波代表心房收缩，QRS波代表心室收缩，T波代表心室舒张。

2. 报告单中有异常的波形往往会提示存在心脏问题。

例如，ST 段上升可能提示心肌缺血，Q波出现可能提示心肌坏死。

3. 报告单中还会包含一些数字指标，如PR间期、QT间期等。

这些指标通常反映了心脏传导系统的功能状态，对于心脏疾病的诊断和治疗也有一定的指导意义。

综上所述，看心电图报告单需要对常见的波形和术语有一定的了解，通过图像和指标等来评估心脏的健康状况。

如果您对心电图报告单存在疑问或异常，请及时咨询专业医生。

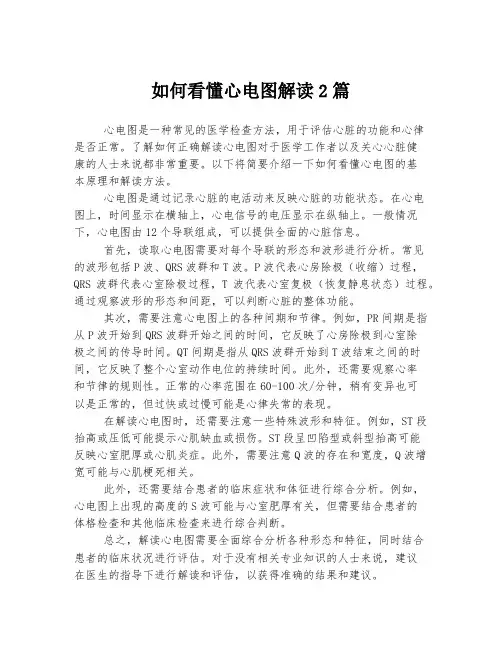

如何看懂心电图解读2篇心电图是一种常见的医学检查方法，用于评估心脏的功能和心律是否正常。

了解如何正确解读心电图对于医学工作者以及关心心脏健康的人士来说都非常重要。

以下将简要介绍一下如何看懂心电图的基本原理和解读方法。

心电图是通过记录心脏的电活动来反映心脏的功能状态。

在心电图上，时间显示在横轴上，心电信号的电压显示在纵轴上。

一般情况下，心电图由12个导联组成，可以提供全面的心脏信息。

首先，读取心电图需要对每个导联的形态和波形进行分析。

常见的波形包括P波、QRS波群和T波。

P波代表心房除极（收缩）过程，QRS波群代表心室除极过程，T波代表心室复极（恢复静息状态）过程。

通过观察波形的形态和间距，可以判断心脏的整体功能。

其次，需要注意心电图上的各种间期和节律。

例如，PR间期是指从P波开始到QRS波群开始之间的时间，它反映了心房除极到心室除极之间的传导时间。

QT间期是指从QRS波群开始到T波结束之间的时间，它反映了整个心室动作电位的持续时间。

此外，还需要观察心率和节律的规则性。

正常的心率范围在60-100次/分钟，稍有变异也可以是正常的，但过快或过慢可能是心律失常的表现。

在解读心电图时，还需要注意一些特殊波形和特征。

例如，ST段抬高或压低可能提示心肌缺血或损伤。

ST段呈凹陷型或斜型抬高可能反映心室肥厚或心肌炎症。

此外，需要注意Q波的存在和宽度，Q波增宽可能与心肌梗死相关。

此外，还需要结合患者的临床症状和体征进行综合分析。

例如，心电图上出现的高度的S波可能与心室肥厚有关，但需要结合患者的体格检查和其他临床检查来进行综合判断。

总之，解读心电图需要全面综合分析各种形态和特征，同时结合患者的临床状况进行评估。

对于没有相关专业知识的人士来说，建议在医生的指导下进行解读和评估，以获得准确的结果和建议。

心电图阅读和描述的方法
1、心电图阅读分析的一般步骤:
（1）检查各导联是否齐备。

（2）观察P-P/R-R间期有无明显差异。

（3）判断心电轴有无明显偏移。

（4）观察同一导联中的每一心动周期P、QRS、T波是否存在及其形态是否一致、有无异常；各导联P、QRS、T波是否符合正常形态。

（5）分析P波与QRS的关系。

（6）观察P-R、QRS、Q-T间期。

（7）观察S-T段、T波的改变、是否存在异常U波。

2、心电图描述
（1）R-R间期，是否有明显不规则
（2）P-R间期
（3）P波与QRS波的关系
（4）P、QRS、T波有无异常
（5）S-T段有无异常
3、心电图诊断
（1）心律的类型
（2）心率
（3）有无心律失常，心律失常的类型
（4）有无心肌缺血改变
（5）有无电解质紊乱导致的心电图改变。

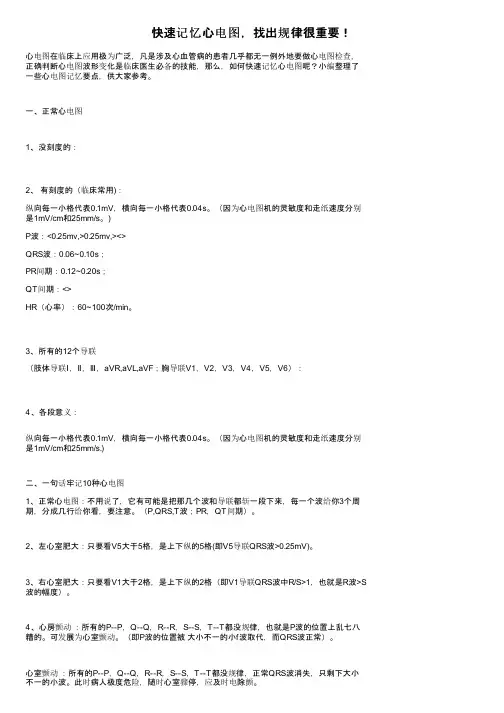

快速记忆心电图，找出规律很重要！心电图在临床上应用极为广泛，凡是涉及心血管病的患者几乎都无一例外地要做心电图检查，正确判断心电图波形变化是临床医生必备的技能，那么，如何快速记忆心电图呢？小编整理了一些心电图记忆要点，供大家参考。

一、正常心电图1、没刻度的：2、有刻度的（临床常用)：纵向每一小格代表0.1mV，横向每一小格代表0.04s。

（因为心电图机的灵敏度和走纸速度分别是1mV/cm和25mm/s。

)P波：<0.25mv,>0.25mv,><>QRS波：0.06~0.10s；PR间期：0.12~0.20s；QT间期：<>HR（心率）：60~100次/min。

3、所有的12个导联（肢体导联Ⅰ，Ⅱ，Ⅲ，aVR,aVL,aVF；胸导联V1，V2，V3，V4，V5，V6）：4、各段意义：纵向每一小格代表0.1mV，横向每一小格代表0.04s。

（因为心电图机的灵敏度和走纸速度分别是1mV/cm和25mm/s.)二、一句话牢记10种心电图1、正常心电图：不用说了，它有可能是把那几个波和导联都斩一段下来，每一个波给你3个周期，分成几行给你看，要注意。

（P,QRS,T波；PR，QT间期）。

2、左心室肥大：只要看V5大于5格，是上下纵的5格(即V5导联QRS波>0.25mV)。

3、右心室肥大：只要看V1大于2格，是上下纵的2格（即V1导联QRS波中R/S>1，也就是R波>S 波的幅度）。

4、心房颤动：所有的P--P，Q--Q，R--R，S--S，T--T都没规律，也就是P波的位置上乱七八糟的。

可发展为心室颤动。

（即P波的位置被大小不一的小f波取代，而QRS波正常）。

心室颤动：所有的P--P，Q--Q，R--R，S--S，T--T都没规律，正常QRS波消失，只剩下大小不一的小波。

此时病人极度危险，随时心室骤停，应及时电除颤。

5、窦性心动过缓:P波正常，且每个心动周期，即两个P波之间，也叫P-P间期，都大于5个大格（25个小格），是左右横的格。

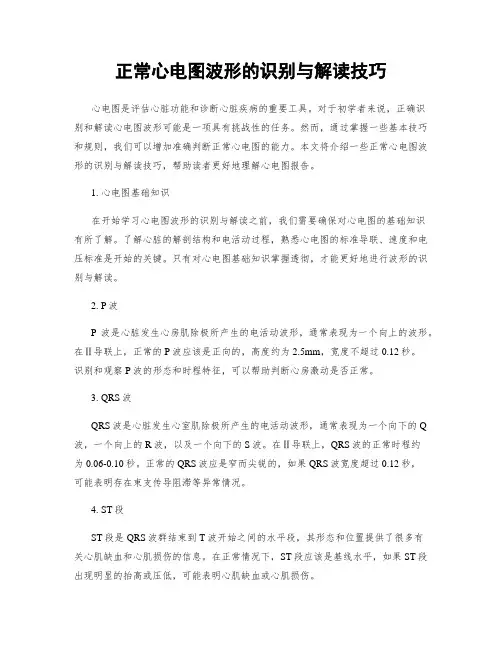

正常心电图波形的识别与解读技巧心电图是评估心脏功能和诊断心脏疾病的重要工具。

对于初学者来说，正确识别和解读心电图波形可能是一项具有挑战性的任务。

然而，通过掌握一些基本技巧和规则，我们可以增加准确判断正常心电图的能力。

本文将介绍一些正常心电图波形的识别与解读技巧，帮助读者更好地理解心电图报告。

1. 心电图基础知识在开始学习心电图波形的识别与解读之前，我们需要确保对心电图的基础知识有所了解。

了解心脏的解剖结构和电活动过程，熟悉心电图的标准导联、速度和电压标准是开始的关键。

只有对心电图基础知识掌握透彻，才能更好地进行波形的识别与解读。

2. P波P波是心脏发生心房肌除极所产生的电活动波形，通常表现为一个向上的波形。

在Ⅱ导联上，正常的P波应该是正向的，高度约为2.5mm，宽度不超过0.12秒。

识别和观察P波的形态和时程特征，可以帮助判断心房激动是否正常。

3. QRS波QRS波是心脏发生心室肌除极所产生的电活动波形，通常表现为一个向下的Q 波，一个向上的R波，以及一个向下的S波。

在Ⅱ导联上，QRS波的正常时程约为0.06-0.10秒。

正常的QRS波应是窄而尖锐的，如果QRS波宽度超过0.12秒，可能表明存在束支传导阻滞等异常情况。

4. ST段ST段是QRS波群结束到T波开始之间的水平段，其形态和位置提供了很多有关心肌缺血和心肌损伤的信息。

在正常情况下，ST段应该是基线水平，如果ST段出现明显的抬高或压低，可能表明心肌缺血或心肌损伤。

5. T波T波是心室肌复极所产生的电活动波形，通常表现为一个向上的波形。

T波的形态和大小可以根据不同导联进行判断，但在胸前导联V2和V3上，T波通常是正向的。

正常的T波应该是尖锐而对称的，如果T波倒置或高度明显增加，可能表明心肌缺血或心肌损伤。

6. U波U波是一种较小的向上波，通常紧随T波出现，代表心室复极的最后阶段。

U波通常是正常心电图的一个变异，其幅度较小，可能需要谨慎解读。

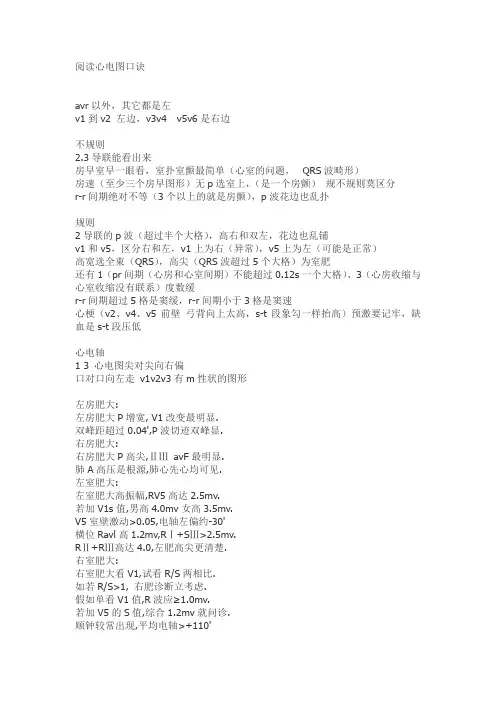

阅读心电图口诀avr以外，其它都是左v1到v2 左边，v3v4 v5v6是右边不规则2.3导联能看出来房早室早一眼看，室扑室颤最简单（心室的问题，QRS波畸形）房速（至少三个房早图形）无p选室上，（是一个房颤）规不规则莫区分r-r间期绝对不等（3个以上的就是房颤），p波花边也乱扑规则2导联的p波（超过半个大格），高右和双左，花边也乱铺v1和v5，区分右和左，v1上为右（异常），v5上为左（可能是正常）高宽选全束（QRS），高尖（QRS波超过5个大格）为室肥还有1（pr间期（心房和心室间期）不能超过0.12s一个大格）、3（心房收缩与心室收缩没有联系）度数缓r-r间期超过5格是窦缓，r-r间期小于3格是窦速心梗（v2、v4、v5前壁弓背向上太高，s-t段象勾一样抬高）预激要记牢，缺血是s-t段压低心电轴1 3 心电图尖对尖向右偏口对口向左走v1v2v3有m性状的图形左房肥大:左房肥大P增宽, V1改变最明显.双峰距超过0.04',P波切迹双峰显.右房肥大:右房肥大P高尖,ⅡⅢavF最明显.肺A高压是根源,肺心先心均可见.左室肥大:左室肥大高振幅,RV5高达2.5mv.若加V1s值,男高4.0mv女高3.5mv.V5室壁激动>0.05,电轴左偏约-30'横位Ravl高1.2mv,RⅠ+SⅢ>2.5mv.RⅡ+RⅢ高达4.0,左肥高尖更清楚.右室肥大:右室肥大看V1,试看R/S两相比.如若R/S>1, 右肥诊断立考虑.假如单看V1值,R波应≥1.0mv.若加V5的S值,综合1.2mv就问诊.顺钟较常出现,平均电轴>+110'心梗Q单下倒,急梗快救.Q遗倒T, 陈旧性梗阻非急.Q单:指ST呈单向曲线抬高Q遗:指Q波不消失窦性心率:频率不快也不慢,每分搏动60～100之间.P波外貌长半圆, P-R 0.12'-0.20'之间.P-P距差0.16',ⅠⅡ导轴不偏.顺逆钟均可见,窦性心律可诊断.窦性心律不齐:窦性心律不整齐,P-P间隔有差异.同导相差>0.16秒,P-R正常应熟记.窦性停搏:窦性P波无规律,较长时间不见P.长短P-P不成比,窦性停搏要考虑.逸搏与逸搏心律:逸搏常在窦缓时,被动代偿是机制.逸搏波形同早搏,也分交界与房室.逸搏出现周期后,这个特点要熟记.逸搏出现连三次,逸搏心律便成立.房性期前收缩:异位早搏P颠倒,P'在QRS前后找.若与QRS相重叠,P波一定找不到.P'在QRS前见到,P'-R小于0.12'.QRS后边遇到P',R-P'<0.2'莫忘了.提前QRS室上性,完全代偿为交界.室性期前收缩:室性早搏一出现,这个周期必提前.QRS宽大又畸形,它与P波不相关.T与R波方向反,实是继发之改变.如侧前后周期距,代偿间歇局完全.房扑:窦性P波看不见,F"波形似锯齿状.频率250-350次/分,等电位线无可观.房颤:房颤窦性P波看不见,f波形大小连串.房率350-600次/分,多数不能向下传.心动周期绝不整,T波往往不明显.颤中常有乱中乱,真假房颤V1辨.Ⅱ房室传导阻滞:Ⅱ阻滞分两型,轻重有别不相同.P-R逐延室漏搏,文氏现象就形成.此种阻滞较前重,P-R前短较固定.房室脱落成比例,莫氏Ⅱ型则形成.Ⅲ房室传导阻滞:Ⅲ阻滞一出现,P-R正常QRS宽.V1导联呈M型,S-T下移T倒转.Ⅰ导S'波似V5,粗钝挫折自了然.阻滞完全或不全,QRS0.12'是关键.预激综合征(W-P-W综合征)W-P-W综合征,QRS起始u波存.P-R间期<0.10',QRS增宽为佐证阵发性、持续性心房颤动的治疗阵发性心房颤动的治疗房颤是最常见的心律失常之一，可发生于器质性心脏病或无器质性心脏病的患者，后者称为特发性房颤。

心电图报告怎么看心电图（Electrocardiogram，简称ECG）是一种通过记录心脏电活动来诊断心脏疾病的常用检查方法。

对于大多数人来说，心电图报告可能会显得晦涩难懂，但只要掌握了一些基本知识，就能够轻松读懂心电图报告，下面将为大家详细介绍心电图报告的解读方法。

首先，我们要了解心电图的基本构成。

心电图报告一般由横坐标为时间，纵坐标为电压的图形组成。

在心电图上，有五个主要的波形，分别是P波、QRS波群、T波、PR间期和QT间期。

P波代表心房的兴奋，QRS波群代表心室的兴奋，T波代表心室的复极，PR间期是指P波开始到QRS波群开始的时间，QT间期是指心室肌收缩和舒张所需的时间。

其次，要注意观察心电图的波形。

正常的心电图波形应该是规则、对称的，各个波峰波谷应该清晰可辨。

P波、QRS波群、T波应该依次出现，且时间上有一定的规律性。

如果出现异常波形，比如P波消失、QRS波群宽大畸形、T波倒置等，都可能代表心脏存在异常。

接着，需要关注心电图的心率。

心率是指心脏每分钟跳动的次数，正常成年人的心率在60-100次/分钟之间。

通过心电图可以测算心率，一般来说，只需要数出R波的个数，然后乘以10，就能够得到心率。

如果心率过快或过慢，都可能是心脏疾病的表现。

此外，要留意心电图的PR间期和QT间期。

PR间期正常范围是0.12-0.20秒，QT间期正常范围是0.36-0.44秒。

如果这两个间期超出了正常范围，可能意味着存在心脏传导系统的问题或者心室肌的电生理异常。

最后，需要结合临床症状和其他检查结果来综合判断。

心电图只是心脏疾病诊断的一部分，还需要结合患者的临床症状、体格检查以及其他辅助检查结果来做出综合判断。

有些心脏疾病的诊断可能需要多次心电图检查，甚至结合其他检查手段，才能够做出准确的诊断。

总之，心电图报告的解读并不是一件困难的事情，只要掌握了一些基本的知识和技巧，就能够轻松读懂心电图报告。

希望本文能够帮助大家更好地理解和应用心电图报告，为心脏健康保驾护航。

简单快速的阅读心电图的口诀左房肥大:左房肥大P增宽, V1改变最明显.xx距超过0.04',P波切迹xx显.右房肥大:右房肥大P高尖,ⅡⅢavF最明显.肺A高压是根源,肺心先心均可见.左室肥大:左室肥大高振幅,RV5xx2.5mv.若加V1s值,男高4.0mv女高3.5mv.V5室壁激动>0.05,电轴左偏约-30'横位Ravl高1.2mv,RⅠ+SⅢ>2.5mv.RⅡ+RⅢ高达4.0,左肥高尖更清楚.右室肥大:右室肥大看V1,试看R/S两相比.如若R/S>1,右肥诊断立考虑.假如单看V1值,R波应≥1.0mv.若加V5的S值,综合1.2mv就问诊.顺钟较常出现,平均电轴>+110'心梗Q单下倒,急梗快救.Q遗倒T,xx梗阻非急.Q单:指ST呈单向曲线抬高Q遗:指Q波不消失xx率:频率不快也不慢,每分搏动60～100 之间.Pxx外貌长半圆,P-R0.12'-0.20'之间.P-P距差0.16',ⅠⅡ导轴不偏.顺逆钟均可见,xxxx可诊断.xx心律不齐:xxxx不整齐,P-P间隔有差异.同导相差>0.16秒,P-R正常应熟记.xx:xxPxx无规律,较长时间不见P.长短P-P不成比,窦性停搏要考虑.逸搏与逸搏心律: 逸搏常在xx缓时,被动代偿是机制.逸搏波形同早搏,也分交界与房室.逸搏出现周期后,这个特点要熟记.逸搏出现xx三次,逸搏心律便成立.房性期前收缩:异位早搏P颠倒,P'在QRS前后找.若与QRS相重叠,Pxx一定找不到.P'在QRS前见到,P'-R小于0.12'.QRS后边遇到P',R-P'<0.2'莫忘了.提前QRS室上性,完全代偿为交界. 室性期前收缩:室性早搏一出现,这个周期必提前. QRS宽大又畸形,它与P波不相关. T与Rxx方向反,实是继发之改变. 如侧前后周期距,代偿间歇局完全. 房扑:xxPxx看不见,F"xx形似锯齿状.频率250-350次/分,等电位线无可观.房颤:房颤xxPxx看不见,fxx形大小连串. 房率350-600次/分,多数不能向下传.心动周期绝不整,Txx往往不明显. 颤中常有乱中乱,真假房颤V1辨. Ⅱ房室传导阻滞:Ⅱ阻滞分两型,轻重有别不相同. P-R逐延室漏搏,xx现象就形成.此种阻滞较前重,P-R前短较固定.房室脱落成比例,xxⅡ型则形成.Ⅲ房室传导阻滞:Ⅲ阻滞一出现,P-R正常QRS宽.V1导联呈M型,S-T下移T倒转.Ⅰ导S'波似V5,粗钝挫折自了然.阻滞完全或不全,QRS0.12'是关键.预激综合征(W-P-W综合征)W-P-W综合征,QRS起始u波存.P-R 间期<0.10',QRS增宽为佐证.心电图快速阅读的内容1、心率:a.测量6秒内P波或QRS波群出现的数目.在长条心电图上，以P波或QRS 波群起始部作为起点，测量至6秒处作为终点，清点6秒内P波或QRS波群的数目，乘以10（在纸速为25mm/s时，15厘米为6秒钟），即为每分种的心率.b.记住：300,150,100,75,60,50c.心动过缓的心律＝（周期数/每6秒）2、心律：注意图中的异常波型，间歇及规则否。

护士心电图入门知识点总结心电图（Electrocardiogram, ECG）是评估心脏电活动的一种非侵入性检查方法，广泛应用于临床诊断与研究。

在临床实践中，护士需要掌握心电图的基本知识和技能，以便正确采集、识别和分析心电图，为医生提供可靠的诊断依据。

下面将就护士心电图入门知识点进行总结。

一、心电图的基本原理1. 心脏的电生理活动心脏是一个由心脏肌细胞组成的电生理系统，其电活动产生的电位变化可以通过皮肤表面的电极记录下来，构成心电图。

2. 心电信号的形成心脏电生理活动所产生的电信号经过传导组织传播至心脏表面，形成心房和心室除极的电流。

这些电流在体表皮肤上形成了一系列的电压变化，即心电图波形。

3. 心电图的基本波形心电图包括P波、QRS波和T波等波形，它们反映了心脏的不同电生理活动过程。

4. 导联的概念和作用心电图是通过在人体不同部位放置电极，记录心脏电活动产生的电压变化。

这些电极和连接线组成了心电图导联，不同的导联记录不同的心脏电活动信息。

二、心电图采集的基本要点1. 患者准备患者在进行心电图检查前应松解衣服，暴露胸部和四肢的皮肤，以利于电极的接触和信号的采集。

严格按照医嘱停用影响心电图的药物，如洋地黄类、β受体阻断药等。

2. 电极的放置根据医嘱和临床需要放置相应数量的电极，通常包括四肢导联和胸前导联。

电极应贴紧皮肤，保证信号质量。

3. 心电图仪器的设置连接好导联电极后，设置心电图仪器，确定记录速度和增益的设定，并进行初始检查，确保设备工作正常。

4. 采集心电图信号操作者应按照仪器操作手册的要求，开始采集心电图信号，确保信号清晰可辨。

5. 心电图信号的储存和传输采集到的心电图信号应储存在指定的设备或系统中，以便医生进行后续分析和诊断。

部分系统还支持心电图信号的远程传输。

三、心电图的常见异常波形1. 心律失常包括早搏、房颤、室颤、心动过速、心动过缓等，可通过心电图判断心率和节律的异常。

2. 心肌缺血心肌缺血是冠心病的常见表现之一，心电图上表现为ST段改变、T波倒置等。
