威纶触摸屏常见问题解答FAQ

威纶触摸屏：请教mt506的一屏多机问题大家好，最近碰到一个难解的问题。

向各位前辈请教我最近用1台MT506通过串口1带4台设备，通过MODBUS RTU 485方式，一开始我通过电脑直接在线仿真的方式模拟，与四台设备正常通讯，没有任何异常。

但是把程序下载到屏里后，就出现通讯不稳定的情况。

情况如下1 用电脑直接在线模拟屏，与4台设备进行通信，通过串口工具监视通信数据，完全正常。

说明程序没有问题。

2 程序下载到屏里后，屏与4台设备进行通信，通信不稳定，通过检测通信数据发现，可能会出现，通信十几组数据后，发生通信中断，通信停止系统参数设定值（3.0）后，继续进行通信，再正常通讯十几组或更多数据后，再次发生中断，中断时交换的数据并不确定。

3 序里的地址均改为地址1#时，通过串口工具检测，通信完全正常。

但是加入其它地址如2# 后，通信再次出现偶然一次通信中断的情况。

4 现场做了大量防干扰的措施，另外也不认为是干扰搞的，因为3 中地址均为1#时，没有问题。

当出现一定次数的中断后，通信就完全中止，等一定时间后又重新进行通信。

被这个问题搞的很头疼，请教前辈们，大家有这样用过的么，能分享经验么，感激。

这两天再搞不定这事，打算换屏了，没太大兴趣搞威伦的了，威论技术支持的水平与态度让人有点生气。

“我不知道” ，“我没试过”听的太多了。

谢谢大家想用一台触摸屏做好两个控制画面,来分别控制两台224XP,请问通讯线怎么连?PLC中程序要怎样做?请祥解问题补充：我用的屏是WEINVIEW MT510TV,先用编程软件把两台224XP设为不同的站号，例如PLC2和PLC3，然后在做屏读取I/O点数据的时候(其它的一样道理)，怎么才能分别读第一个plc里面的数据，就选择站号为2的那台PLC，要读第二个plc里面的数据，就选择站号为3的那台PLC?是否一定要定义PLC的主从站,和一定要用NETR,NETW指令?这个要咨询触摸屏厂家。

容济-维修触摸屏官网
∙关键词：触摸屏故障触摸屏
∙摘要：本文对威纶触摸屏的常见故障进行了详细的分析，并提出了相关的故障解决方法，供故障排查时参考。

威纶触摸屏不准
[故障现象]
一台表面声波触摸屏系统，用手指触摸显示器屏幕的部位不能正常地完成对应的操作。

[故障分析处理]
这种现象可能是声波威纶触摸屏在使用一段时间后，屏四周的反射条纹上面被灰尘覆盖，可用一块干的软布进行擦拭，然后断电、重新启动计算机并重新校准。

还有可能是声波屏的反射条纹受到轻微破坏，如果遇到这种情况则将无法完全修复。

如果是电容威纶触摸屏在下列情况下可运行屏幕校准程序:(开始--程序--Microtouch Touchware)
1)第一次完成驱动软件的安装。

2)每次改变显示器的分辨率或显示模式后。

3)每次改变了显示的显示区域后。

4)每次调整了控制器的频率后。

5)每次光标与触摸点不能对应时。

校准后,校准后的数据被存放在控制器的寄存器内,所以每次启动系统后无需再校准屏幕。

触摸屏常见问题如下2016.1.161 如何设置工程属性工程属性包含了启动画面、波特率、背光调节、坐标上传和事件上传设置等，如图 2.1所示。

点击菜单“工具”，选择“工程配置”，弹出配置窗口进行修改。

也可以双击工程窗口里面的工程名字，然后右边弹出属性窗口进行修改。

修改后一定要进行编译。

2 什么是自动背光调节用户可以预先设置一个亮度值，一段时间若无触摸动作发生，屏幕就进行待机状态，背光亮度降低。

当突然有人点击屏幕时，此次背光亮度激活，又回到正常显示状态。

开启自动调节背光功能，将增加 LED 背光寿命，发热量降低，建议用户使用。

3 工程编译出错(1) 双击错误提示，软件将自动锁定错误地方，按错误提示进行修改。

(2) 点击工具栏的“显示编号”，查看是否有无用的控件存在画面或有文件拽到画面外区域，然后将其逐一删除。

其它常见错误归类如下：A按钮控件未设置跳转画面；B动画控件未设置图片；4 启动画面不存在默认启动画面 Screen0，若用户对 Screen0 进行了重命名，则需要手动重新设置启动画面。

点击工具，进入工程配置，然后重新设置启动画面。

5 联机设备失败建议按照如下步骤进行故障排查：(1)确定电源足够功率，屏幕显示正常。

上电后，屏幕必须正常显示图片。

若有触摸功能，点击触摸蜂鸣器会进行鸣叫，画面可以进行跳转。

反之，若上电显示黑屏、白屏，屏幕滚动、闪动等现象，均为电压异常，必须首先排查电源问题。

常见电源故障有：电源被限流、电源线太长有压降、功率与实际标称不一致。

总言之，连接屏幕上电，必须保证屏幕的 VCC和 GND 有 4.8V 以上电压。

(2)确定串口屏通讯模式是 RS232。

串口屏背面有一个 J5 丝印，标识了“ON=TTL，OFF=232”，一定要确保 J5 断开状态，只有默认断开才是 RS232 状态。

如果置为 TTL，将永远无法联机成功。

(3)确定串口通道是否正确。

若是 USB 转串口电缆，必须在资源管理器查看 COM 通道，同时确定串口不要被占用。

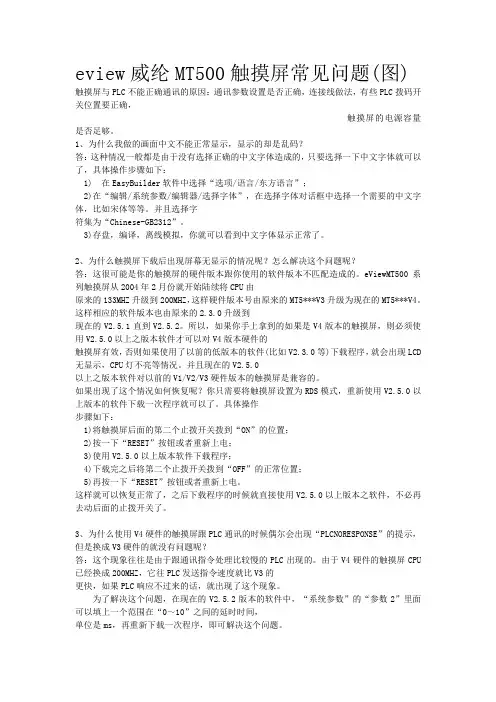

eview威纶MT500触摸屏常见问题(图) 触摸屏与PLC不能正确通讯的原因：通讯参数设置是否正确，连接线做法，有些PLC拨码开关位置要正确，触摸屏的电源容量是否足够。

1、为什么我做的画面中文不能正常显示，显示的却是乱码？答：这种情况一般都是由于没有选择正确的中文字体造成的，只要选择一下中文字体就可以了，具体操作步骤如下：1) 在EasyBuilder软件中选择“选项/语言/东方语言”；2)在“编辑/系统参数/编辑器/选择字体”，在选择字体对话框中选择一个需要的中文字体，比如宋体等等。

并且选择字符集为“Chinese-GB2312”。

3)存盘，编译，离线模拟，你就可以看到中文字体显示正常了。

2、为什么触摸屏下载后出现屏幕无显示的情况呢？怎么解决这个问题呢？答：这很可能是你的触摸屏的硬件版本跟你使用的软件版本不匹配造成的。

eViewMT500系列触摸屏从2004年2月份就开始陆续将CPU由原来的133MHZ升级到200MHZ，这样硬件版本号由原来的MT5***V3升级为现在的MT5***V4。

这样相应的软件版本也由原来的2.3.0升级到现在的V2.5.1直到V2.5.2。

所以，如果你手上拿到的如果是V4版本的触摸屏，则必须使用V2.5.0以上之版本软件才可以对V4版本硬件的触摸屏有效，否则如果使用了以前的低版本的软件(比如V2.3.0等)下载程序，就会出现LCD 无显示，CPU灯不亮等情况。

并且现在的V2.5.0以上之版本软件对以前的V1/V2/V3硬件版本的触摸屏是兼容的。

如果出现了这个情况如何恢复呢？你只需要将触摸屏设置为RDS模式，重新使用V2.5.0以上版本的软件下载一次程序就可以了。

具体操作步骤如下：1)将触摸屏后面的第二个止拨开关拨到“ON”的位置；2)按一下“RESET”按钮或者重新上电；3)使用V2.5.0以上版本软件下载程序；4)下载完之后将第二个止拨开关拨到“OFF”的正常位置；5)再按一下“RESET”按钮或者重新上电。

威纶通触摸屏培训讲解讲义一、前言威纶通触摸屏是一种先进的人机交互界面，能够实现通过触摸进行操作和控制。

本讲义将介绍威纶通触摸屏的基本原理、安装和配置过程以及常见问题的排查解决方法，旨在帮助学员快速掌握威纶通触摸屏的使用和维护。

二、威纶通触摸屏的基本原理威纶通触摸屏通过感应用户触摸动作，并将触摸信号转化为电信号进行处理，最终实现与设备的交互。

具体原理如下：1.感应层：威纶通触摸屏使用一层透明的导电感应层，通常位于触摸屏上方。

当用户触摸触摸屏时，导电感应层会感应到用户手指的压力，并将信号传输到控制器。

2.控制器：控制器是威纶通触摸屏的核心部件，负责接收并处理感应层传输的信号。

通过对信号进行解析，控制器能够判断用户的触摸位置和动作。

3.连接接口：威纶通触摸屏可以通过不同的连接接口与设备连接，如USB接口、RS232接口等。

根据实际需求选择适合的连接接口。

三、安装和配置威纶通触摸屏1.检查硬件设备：在安装威纶通触摸屏之前，首先要确保所需要的硬件设备齐全，并且处于正常工作状态。

同时，检查设备的接口类型，选择合适的连接方式。

2.安装触摸屏驱动程序：在连接硬件设备后，需要安装相应的触摸屏驱动程序。

驱动程序通常会提供一个安装向导，按照向导的步骤进行安装即可。

在安装过程中，注意选择适合的驱动程序版本。

3.配置触摸屏设置：安装完触摸屏驱动程序后，需要进行相关的配置设置。

在操作系统中找到触摸屏设置，根据实际需求进行相应的配置，如灵敏度、触摸手势等设置。

四、常见问题及解决方法1.触摸屏不响应或反应迟缓：这可能是由于触摸屏驱动程序没有正确安装或配置引起的。

请检查驱动程序是否正确安装，并根据操作系统的要求重新配置触摸屏设置。

2.触摸屏出现异常触摸：有时触摸屏会出现误触发或异常触摸的情况，这可能是由于触摸屏表面有脏污或损坏导致的。

请使用柔软的布料清洁触摸屏表面，并确保手指干净。

3.触摸屏出现跳变或误差：在某些情况下，触摸屏可能出现触摸位置跳变或误差过大的情况。

HMI (触摸屏) 常见问题及解决方案一. 触摸屏内口令怎么设置？1、在TP菜单栏里，打开文件/系统设置/参数，然后在参数选项卡中设置好普通、高级或者系统口令。

2、设置跳转画面按钮，输入画面号60001。

3、在需要口令保护的按钮、数据输入框等部件的属性窗口中，打开按键选项卡，在口令栏内，选择此处口令的类型，包括普通、高级或者系统。

具体操作见触摸屏说明书。

二. 触摸屏与PLC，变频器无法正常通讯，在屏幕上显示“正在通讯中…….”？首先，检查屏与设备间的连接电缆是否损坏，接触是否正常，如果是用户自己制作的电缆，必须确保接线正确。

其次，检查通讯参数的设置。

屏的通讯参数必须和通讯设备的通讯参数相一致，如：设备类型、站号、波特率、停止位、数据位、奇偶校验。

以上均正确的情况下，用户必须要检查工程画面中的内容，尤其是按钮，数据输入等与通讯设备有关的部件，检查这些部件所选择的设备、站号是否正确。

例如：屏与信捷PLC 通讯，PLC的站号为1，并通过电缆与TP的PLC口连接。

然后在TP编辑画面上，添加了一个对PLC内的软元件M0置位的按钮，那么这个按钮的“站点号”就要设置为1，“设备”栏选择PLC口。

三. 触摸屏作为从机如何设置？在新建画面、选择设备类型时，用户可以选择“modbus从设备（显示器为Slave）”或者“自由机型（显示器为Slave）”，前者用于modbus 协议，后者用于自由格式协议与屏通讯。

自由格式协议的详细说明请参见信捷相关文档。

四. 触摸屏无法下载1、如果提示“连接超时”，请用户先检查连接电缆是否接触不良或损坏。

2、重新上电，再下载。

3、将屏下载口的5、8脚短接，再重新上电（注：断电到上电的过程中，5、8脚要保持短接状态）五. 触摸屏画面设置正确了，离线模拟为什么不行？以下情况无法使用模拟功能：1、选择的通讯设备不是信捷XC。

2、屏的类型属于OP系列。

3、工程中含有打印画面。

说明：如果排除以上可能，模拟仍然无法实现，但下载到屏中正常，请以屏为准。

01威纶触摸屏概述Chapter威纶触摸屏简介威纶触摸屏应用领域工业自动化能源管理智能交通智能家居强大的通讯能力高可靠性丰富的组态软件库多重安全防护高分辨率和清晰度威纶触摸屏特点与优势02威纶触摸屏基础知识Chapter电阻式触摸屏电容式触摸屏红外线式触摸屏030201触摸屏工作原理显示屏01控制器02通信接口0301020304操作系统人机界面设计开发工具数据处理与通信03威纶触摸屏基本操作Chapter界面介绍与操作指南主界面概述导航菜单使用工具栏功能介绍画面编辑与组态深入讲解画面编辑器的使用方法，包括画面的新建、打开、保存、另存为等操作，以及组态参数的设置和调整。

数据采集与处理详细介绍如何通过威纶触摸屏实现数据采集、处理和分析，包括数据源的连接、数据格式的转换和数据的实时显示等。

报警与事件处理系统阐述报警和事件处理机制，包括报警条件的设置、报警信息的显示和记录，以及事件的触发和处理方法。

基本功能使用教程1 2 3常见问题解答实用技巧分享故障排查与维护常见问题解答与技巧分享04威纶触摸屏高级功能应用Chapter宏指令编程与应用实例宏指令基本概念应用实例分析宏指令编程方法数据采集与处理功能实现数据采集方式介绍威纶触摸屏支持的数据采集方式，如模拟量输入、数字量输入等。

数据处理功能讲解威纶触摸屏内置的数据处理功能，如数学运算、逻辑判断等。

应用实例分析通过具体案例，展示数据采集与处理功能在工业自动化领域的应用。

网络通信协议介绍威纶触摸屏支持的网络通信协议，如Modbus 、Profinet 等。

远程监控实现讲解威纶触摸屏远程监控功能的实现方法，包括远程画面浏览、远程控制等。

应用实例分析通过具体案例，展示网络通信与远程监控解决方案在工业自动化领域的应用。

网络通信与远程监控解决方案03020105威纶触摸屏维护与故障排除Chapter日常维护与保养建议保持触摸屏表面清洁避免强烈冲击和振动定期备份数据和程序常见故障现象及原因分析触摸屏无响应触摸屏定位不准确触摸屏显示异常01020304检查电源和连接确保触摸屏电源正常，检查与主机的连接是否牢固，重新插拔连接线或更换连接线试试。

weinview威纶通触摸屏使用遇到的问题软件使用类问题1.系统参数1.1如何把触摸屏任务栏工作按钮删除？将“编辑/设置系统参数/一般/工作按钮/属性”设置为“关闭”。

1.2通讯口类型里面的rs485 default/rs485 2w/rs485 4w分别代表什么意思？rs485 2w表示的是接线方式即两线制，也就是除gnd外有两个信号线要接rs485 4w 表示的是接线方式即四线制，也就是rs422的方式，除gnd外有四个信号线要接rs485 default表示包括了上面rs485 2w/ rs485 4w的方式但是我们一般推荐按接线方式分开选择2w和4w，不建议使用rs485 default1.3如何给触摸屏程序加密，避免其它用户任意上传程序？在“编辑/设置系统参数/一般”页面有一个密码框，当这里写0的时候表示没有密码保护上传，如果客户在这里填上自己所需要的密码（仅限数字不支持字符），下载到屏里面以后，用户再上传时就会弹出密码输入框，密码正确后才能上传。

1.4如何使用触摸屏的屏保？在“编辑/设置系统参数/一般”页面有一个“背光节能”项，当选0的时候表示触摸屏上电后屏幕会一直亮，当选其他数值时就表示触摸屏在x分钟以后屏幕的灯就会熄灭，当用手再次触控屏幕时，灯会再次亮起，这么做可以延长液晶屏的显示寿命。

1.5如何关闭触摸屏的蜂鸣器声音？在“编辑/设置系统参数/一般”页面有一个“光标颜色”选项，选择“关闭”就可以不让触摸屏发出声音了。

2.时间2.1为什么触摸屏上的年份显示是606，而不是2006？这是因为某些plc里面字的高低字节的位置和一般的plc不一样，如西门子plc就是这样，所以遇到这种情况只需要手动在屏上重新输入2006年份就可以了。

2.2怎样修改触摸屏上的系统时间？在触摸屏上用数值设定元件来做时间：地址rw60000是秒、rw60001是分、rw60002是时、rw60003是日、rw60004是月、rw60005是年、rw60006是星期，一定都要设置为bcd码（地址参考说明书上第十二章12.3）然后下载到屏里面，在屏上手动修改时间。

初学者入门学习威纶通触摸屏时常问的几个问题1、现在开始学习威纶通触摸屏，但我不知道威纶通触摸屏与西门子触摸屏有什么区别，其优点和缺点是什么？希望老师能够介绍一下。

答：你说到威纶触摸屏与西门子触摸屏的区别，它们之间主要有三大区别。

第一个是价格方面，对于硬件功能相差不大的触摸屏来说，西门子触摸屏的价格要贵一些，而威纶触摸屏的要便宜一些，可以说威纶通触摸屏的性价比是比较高的。

就比如说苹果手机和安卓手机，就拿配置差不多的机型来对比，你会发现苹果的价格就是比较贵，而安卓手机相对的就便宜一些，换句话说就是安卓手机的性价比比较高，跟我刚才说到的威纶通触摸屏的性价比比较高是一样的道理。

第二个是硬件方面，虽然两者基本上来说不相上下，但是他们的系统还是有区别的，这就好比安卓系统可以很方便的管理手机文件，传输数据也很方便，跟U 盘一样，但是苹果的IOS系统的文件管理不太方便，要上传文件时，只能使用苹果专用的工具ITUNES是吧，那这就是系统的不同，对于触摸屏来说，不同品牌他内部系统设计肯定是有区别的。

第三个是软件方面，西门子触摸屏的软件很强，可以说是无人能敌，而软件和图库是威纶通触摸屏的最大的不足，这也是欧美系和日韩、台系的主要区别，软件差距比较大，否则威纶通的竞争力会更强。

但是对于我们国内来说现在使用威纶通触摸屏的还是比较多的，所以学习威纶通触摸屏也是有必要的。

2、威纶通触摸屏可以运用在哪些场合？能够起到怎样的作用？学习完了威纶通触摸屏，我可以参与到哪些项目？答：触摸屏在工业应用中就相当于一个既能显示，又能跟PLC进行通讯，从而实现各种功能的这样的一个智能设备。

比如说我们可以在上面画一个按钮，代替实际的按钮实现通断控制；我们可以使用数值输入的元件，可以输入数据给PLC中的寄存器；我们还可以在上面显示plc的运行状态，比如Y的通断可用灯的亮灭来表示，还可以实时显示已加工工件数目、生产线速度、电机电流等参数。

我们将PLC和触摸屏结合使用的好处是，可以节省很多电子元器件，比如按钮，转换开关，中间继电器，时间继电器等等，我们还可以通过组态软件将整个系统的现场数据集中在触摸屏上显示，方便观察，自动记录。

分享几个关于威纶通触摸屏软件使用方面的问题及解答今天小编选取了学员提出的几个威纶通触摸屏问题来进行解答。

1、请问EB 8000和EB Pro能不能同时安装在同一台电脑里面呀？安装这两个软件有什么需要注意的吗？答：EB 8000和EB Pro软件是能够同时安装在同一台电脑里面的，软件不会有冲突，这两种触摸屏软件它所支持的型号是不相同的，你就选择软件所能支持的型号就可以了。

可能还有一些学员会有疑问的，就是在两个软件上面都没有找到我现在所使用的触摸屏的型号，怎么办呀？对于这种情况，是你安装的软件的版本不够高，比如说EB Pro，它也分低版本和高版本的，像EB Pro 软件，就有V5.04，V5.07，V6.02等不同的版本。

那么你可以先卸载掉低版本的软件，再去威纶通官网下载最新版本的软件来进行安装。

关于安装这两个软件有什么需要注意的，其实安装这两个软件也没有什么需要特别注意的，只要点击setup，再一直点击下一步，就能够进行安装，非常简单。

2、威纶通触摸屏是什么系统的呀？支持的电脑系统有哪些？苹果系统支持吗？答：首先要搞搞清楚你的问题，一个是触摸屏本身的系统，而另一个是触摸屏软件所支持的系统，自己可别搞混了哦。

威纶通触摸屏，这个屏本身的开发系统是Linux 系统，而对于威纶通触摸屏的软件，这个软件是安装在电脑系统里面的，像我们常见的电脑系统xp、win7、win8、win10系统都是可以支持的，但是要注意windows 2000和苹果系统是不支持的。

如果你的电脑是苹果电脑，你还是可以利用电脑自带的bootcamp助手来安装双系统的，你可以在bootcamp里面安装个win10的系统，再来安装威纶通的软件就可以了。

对了，要注意现在新版的苹果电脑已经基本不支持win7系统了，所以只能安装win8或者win10的双系统。

3、请问EB8000和EBpro 软件对应支持的型号有哪些，这两个软件编写的程序是否是通用的？答：EB8000 和EB Pro软件所支持的触摸屏型号是不一样的，EB8000 软件适用于TK 系列，和以及以前的i 系列机型。

触摸屏常见12个问题及解决方法手机可谓是更新换代最快的数码产品了，从键盘发展为触摸屏，从以前最基础的系统发展为半智能，时至今日已经全智能化了可以算是一台小电脑了。

不仅手机发展为了触摸屏，就连电脑也是触摸屏幕。

虽然触摸屏幕非常方便使用，但是屏幕易碎更易划伤，屏幕碎了之后很不方便我们的使用，所以小兔要为大家讲解一些触摸屏幕维修的简单方法。

1、触摸屏系统无响应故障故障现象一台触摸屏系统不能工作，触摸任何部位都无响应。

故障分析首先检查各接线接口是否出现松动，然后检查串口及中断号是否有冲突，若有冲突，应调整资源，避开冲突。

再检查触摸屏表面是否出现裂缝，如有裂缝应及时更换。

还需要检查触摸屏表面是否有尘垢，若有，用软布进行清除。

观察检查控制盒上的指示灯是否工作正常，正常时，指示灯为绿色，并且闪烁。

如果上面的部分均正常，可用替换法检查触摸屏，先替换控制盒，再替换触摸屏，最后替换主机。

如果是表面声波触摸屏系统可进行如下检修：1、可能是触摸屏的连线中,其中一个连接主机键盘口的连线(从键盘口取5伏触摸屏工作电压)没有连接,请检查连线。

2、可能是触摸屏的驱动程序安装过程中所选择的串口号和触摸屏实际连接的的串口号没有对应起来,请卸载驱动重新安装。

3、可能是主机为国产原装机,所装的操作系统为OEM版本,被厂家调整过,造成串口通讯的非标准性,与触摸屏驱动不兼容,如果可行请格式化硬盘,安装系统后驱动触摸屏。

4、有可能是触摸屏驱动程序版本过低,请安装最新的驱动程序。

5、主机中是否有设备与串口资源冲突检查各硬件设备并调整.例如某些网卡安装后默认的IRQ为3,与COM2的IRQ冲突,此时应将网卡的IRQ改用空闲未用的IRQ。

故障处理1、检查触摸屏系统的连线是否接对,其中一个连接主机键盘口的连线(从键盘口取5伏触摸屏工作电压)有没有连接，请检查连线。

2、观察触摸屏控制盒灯的情况,如果不亮或是亮红灯则说明控制盒已坏请更换。

3、如果确认不是以上请况,请删除触摸屏驱动并重启动计算机重新安装驱动,或更换更新更高版本的驱动.4、主机中是否有设备与串口资源冲突检查各硬件设备并调整.例如某些网卡安装后默认的IRQ为3,与COM2的IRQ冲突，此时应将网卡的IRQ改用空闲未用的IRQ. 可能是计算机主板和触摸屏控制盒不兼容,请更换主机或主机板。

分享几个关于威纶通触摸屏软件使用方面的问题及解答今天小编选取了学员提出的几个威纶通触摸屏问题来进行解答。

1、请问EB 8000和EB Pro能不能同时安装在同一台电脑里面呀？安装这两个软件有什么需要注意的吗？答：EB 8000和EB Pro软件是能够同时安装在同一台电脑里面的，软件不会有冲突，这两种触摸屏软件它所支持的型号是不相同的，你就选择软件所能支持的型号就可以了。

可能还有一些学员会有疑问的，就是在两个软件上面都没有找到我现在所使用的触摸屏的型号，怎么办呀？对于这种情况，是你安装的软件的版本不够高，比如说EB Pro，它也分低版本和高版本的，像EB Pro 软件，就有V5.04，V5.07，V6.02等不同的版本。

那么你可以先卸载掉低版本的软件，再去威纶通官网下载最新版本的软件来进行安装。

关于安装这两个软件有什么需要注意的，其实安装这两个软件也没有什么需要特别注意的，只要点击setup，再一直点击下一步，就能够进行安装，非常简单。

2、威纶通触摸屏是什么系统的呀？支持的电脑系统有哪些？苹果系统支持吗？答：首先要搞搞清楚你的问题，一个是触摸屏本身的系统，而另一个是触摸屏软件所支持的系统，自己可别搞混了哦。

威纶通触摸屏，这个屏本身的开发系统是Linux 系统，而对于威纶通触摸屏的软件，这个软件是安装在电脑系统里面的，像我们常见的电脑系统xp、win7、win8、win10系统都是可以支持的，但是要注意windows 2000和苹果系统是不支持的。

如果你的电脑是苹果电脑，你还是可以利用电脑自带的bootcamp助手来安装双系统的，你可以在bootcamp里面安装个win10的系统，再来安装威纶通的软件就可以了。

对了，要注意现在新版的苹果电脑已经基本不支持win7系统了，所以只能安装win8或者win10的双系统。

3、请问EB8000和EBpro 软件对应支持的型号有哪些，这两个软件编写的程序是否是通用的？答：EB8000 和EB Pro软件所支持的触摸屏型号是不一样的，EB8000 软件适用于TK 系列，和以及以前的i 系列机型。

威伦通屏的常见问题及解决方法1、为什么我做的画面中文不能正常显示，显示的却是乱码？答：这种情况一般都是由于没有选择正确的中文字体造成的，只要选择一下中文字体就可以了，具体操作步骤如下：1) 在EasyBuilder软件中选择“选项/语言/东方语言”；2) 在“编辑/系统参数/编辑器/选择字体”，在选择字体对话框中选择一个需要的中文字体，比如宋体等等。

并且选择字符集为“Chinese-GB2312”。

3) 存盘，编译，离线模拟，你就可以看到中文字体显示正常了。

2、为什么触摸屏下载后出现屏幕无显示的情况呢？怎么解决这个问题呢？答：这很可能是你的触摸屏的硬件版本跟你使用的软件版本不匹配造成的。

eView MT500系列触摸屏从2004年2月份就开始陆续将CPU由原来的133MHZ升级到200MHZ，这样硬件版本号由原来的MT5***V3升级为现在的MT5***V4。

这样相应的软件版本也由原来的2.3.0升级到现在的V2.5.1直到V2.5.2。

所以，如果你手上拿到的如果是V4版本的触摸屏，则必须使用V2.5.0以上之版本软件才可以对V4版本硬件的触摸屏有效，否则如果使用了以前的低版本的软件(比如V2.3.0等)下载程序，就会出现LCD无显示，CPU 灯不亮等情况。

并且现在的V2.5.0以上之版本软件对以前的V1/V2/V3硬件版本的触摸屏是兼容的。

如果出现了这个情况如何恢复呢？你只需要将触摸屏设置为RDS模式，重新使用V2.5.0以上版本的软件下载一次程序就可以了。

具体操作步骤如下：1) 将触摸屏后面的第二个止拨开关拨到“ON”的位置；2) 按一下“RESET”按钮或者重新上电；3) 使用V2.5.0以上版本软件下载程序；4)下载完之后将第二个止拨开关拨到“OFF”的正常位置；5)再按一下“RESET”按钮或者重新上电。

这样就可以恢复正常了，之后下载程序的时候就直接使用V2.5.0以上版本之软件，不必再去动后面的止拨开关了。

初学者入门学习威纶通触摸屏时常问的几个问题1、现在开始学习威纶通触摸屏，但我不知道威纶通触摸屏与西门子触摸屏有什么区别，其优点和缺点是什么？希望老师能够介绍一下。

答：你说到威纶触摸屏与西门子触摸屏的区别，它们之间主要有三大区别。

第一个是价格方面，对于硬件功能相差不大的触摸屏来说，西门子触摸屏的价格要贵一些，而威纶触摸屏的要便宜一些，可以说威纶通触摸屏的性价比是比较高的。

就比如说苹果手机和安卓手机，就拿配置差不多的机型来对比，你会发现苹果的价格就是比较贵，而安卓手机相对的就便宜一些，换句话说就是安卓手机的性价比比较高，跟我刚才说到的威纶通触摸屏的性价比比较高是一样的道理。

第二个是硬件方面，虽然两者基本上来说不相上下，但是他们的系统还是有区别的，这就好比安卓系统可以很方便的管理手机文件，传输数据也很方便，跟U 盘一样，但是苹果的IOS系统的文件管理不太方便，要上传文件时，只能使用苹果专用的工具ITUNES是吧，那这就是系统的不同，对于触摸屏来说，不同品牌他内部系统设计肯定是有区别的。

第三个是软件方面，西门子触摸屏的软件很强，可以说是无人能敌，而软件和图库是威纶通触摸屏的最大的不足，这也是欧美系和日韩、台系的主要区别，软件差距比较大，否则威纶通的竞争力会更强。

但是对于我们国内来说现在使用威纶通触摸屏的还是比较多的，所以学习威纶通触摸屏也是有必要的。

2、威纶通触摸屏可以运用在哪些场合？能够起到怎样的作用？学习完了威纶通触摸屏，我可以参与到哪些项目？答：触摸屏在工业应用中就相当于一个既能显示，又能跟PLC进行通讯，从而实现各种功能的这样的一个智能设备。

比如说我们可以在上面画一个按钮，代替实际的按钮实现通断控制；我们可以使用数值输入的元件，可以输入数据给PLC中的寄存器；我们还可以在上面显示plc的运行状态，比如Y的通断可用灯的亮灭来表示，还可以实时显示已加工工件数目、生产线速度、电机电流等参数。

我们将PLC和触摸屏结合使用的好处是，可以节省很多电子元器件，比如按钮，转换开关，中间继电器，时间继电器等等，我们还可以通过组态软件将整个系统的现场数据集中在触摸屏上显示，方便观察，自动记录。

1.MT8000系列触控屏幕之应用一般可按照如下连接方式MT8000系列触控屏幕系统连接界面具备的有：2.MT8000系列触控屏幕系统设定当您第一次操作MT8000机器前，必须先在人机上完成各项系统设定，设定完成后即可使用EB8000编辑软件开发个人专属的操作接口。

以下说明MT8000人机启用时各项设定画面。

(1) 重置系统为出厂设定每台HMI机背都有一组重置按钮及指拨开关，当使用DIP Switch 做不同模式切换时，将可触发激活相对应之功能(相关内容请参考安装手册)。

当使用者遗失或忘记MT8000的系统设定密码时，可以将DIP Switch 1切至ON，其余DIP Switch保持为OFF，然后重新激活MT8000。

此时MT8000会先切换至屏幕触控校正模式，在使用者完成校正动作后会弹出一个对话窗口如下图。

此对话窗口将询问使用者是否将MT8000的系统设定密码回复为出厂设定，若为是则选定YES即可，反之则选择NO。

当选择为YES后，会弹出另一个对话窗口，如下图。

此对话窗口将再次确认使用者是否要将MT8000的系统设定密码回复为出厂设定，并且要求使用者输入YES做为确认，在完成输入后按下OK即可。

(MT8000系列出厂时的系统预设密码为111111，但必须重设其它密码，包括download与upload所使用的密码皆需重设。

)注意：当进行MT8000的重置动作时，人机内的工程档案以及所储存的资料将全部被清除。

(2) 工具列激活人机后可利用在屏幕下方[工具列]做系统设定，一般情况下工具列是自动隐藏的，您只需将触控目标点击屏幕右下角底端，即会弹出工具列。

在工具列中出现可以使用的图标，如图标：1)Large Keyboard可以利用此键盘进行操作输入文字等讯息。

2)Small Keyboard可以利用此键盘进行操作输入数字等讯息。

3)System InformationNetwork：显示网络信息，包括人机IP位置以及网域信息。
