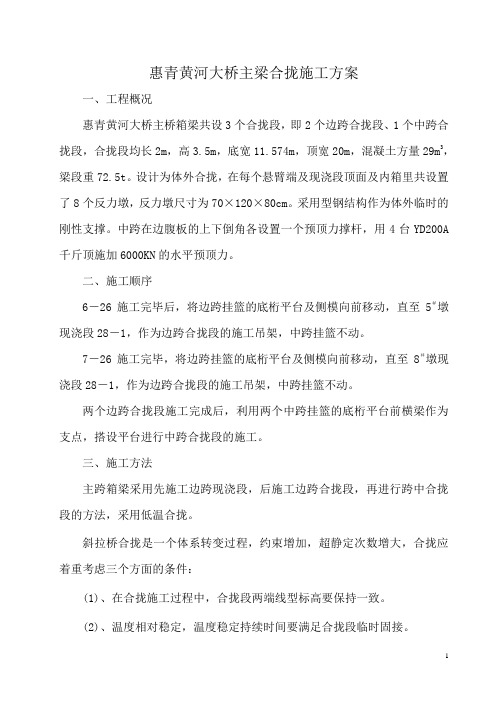

惠青黄河大桥主梁合拢施工方案一、工程概况惠青黄河大桥主桥箱梁共设3个合拢段，即2个边跨合拢段、1个中跨合拢段，合拢段均长2m，高3.5m，底宽11.574m，顶宽20m，混凝土方量29m3，梁段重72.5t。
设计为体外合拢，在每个悬臂端及现浇段顶面及内箱里共设置了8个反力墩，反力墩尺寸为70×120×80cm。
采用型钢结构作为体外临时的刚性支撑。
中跨在边腹板的上下倒角各设置一个预顶力撑杆，用4台YD200A 千斤顶施加6000KN的水平预顶力。
二、施工顺序6－26施工完毕后，将边跨挂篮的底桁平台及侧模向前移动，直至5＃墩现浇段28－1，作为边跨合拢段的施工吊架，中跨挂篮不动。
7－26施工完毕，将边跨挂篮的底桁平台及侧模向前移动，直至8＃墩现浇段28－1，作为边跨合拢段的施工吊架，中跨挂篮不动。
两个边跨合拢段施工完成后，利用两个中跨挂篮的底桁平台前横梁作为支点，搭设平台进行中跨合拢段的施工。
三、施工方法主跨箱梁采用先施工边跨现浇段，后施工边跨合拢段，再进行跨中合拢段的方法，采用低温合拢。
斜拉桥合拢是一个体系转变过程，约束增加，超静定次数增大，合拢应着重考虑三个方面的条件：(1)、在合拢施工过程中，合拢段两端线型标高要保持一致。
(2)、温度相对稳定，温度稳定持续时间要满足合拢段临时固接。
(3)、无应力合拢，即保证合拢施工不引起后期结构产生永久性次内力。
为满足三方面条件，采用施加预顶力方案消除结构因砼收缩、徐变引起结构产生永久性次内力，采用压重方案来调整线型标高、采用换重方案使荷载分布在合拢前后和合拢过程中保持一致，避免在合拢施工过程中和施工前后荷载变化引起合拢段受力破坏，采用刚性撑杆临时锁定方案来防止因温度变化引起合拢段受剪破坏。
1、边跨合拢(1)测量测量组提前观测主桥悬灌节段与现浇段的线形与标高，以保证桥梁顺利合拢。
（2）反力墩施工施工现浇段28－1、悬臂段26’时，同时绑扎为边跨、中跨合拢段施工准备的32个反力墩钢筋，并注意预埋N5钢板，N5钢板必须竖直，反力墩混凝土与梁体混凝土一起浇注。
合龙段及体系转换施工工艺工法预应力混凝土连续梁(刚构)被划分为0#段、悬臂浇筑段、边跨现浇段及边(中)跨合龙段，其中的合龙段施工方案、施工工艺及体系转换是连续梁(刚构)施工的重难点之一，其施工质量将直接影响全桥的施工质量和结构安全。
结构体系转换由施工过程的悬臂静定结构转换成连续的超静定结构，桥梁转换成超静定结构后，除了因合龙的顺序不同而产生不同的施工内力外，梁体内力将重新分布。
2.1 充分考虑了合龙段和体系转换阶段桥梁结构的受力特点，合龙段劲性骨架和临时预应力索、临时支座设计合理，施工质量可靠。
2.2 合龙段施工支架可考虑利用挂篮或搭设落地支架方案，根据现场实际情况灵和选择，施工方便。
2.3 模板可利用悬灌段施工的外侧模和底模，仅内模可能受横隔板的影响需另行加工模板，施工费用低。
本标准工艺适用于所有预应力混凝土连续梁(刚构)的施工；其他类型桥梁合龙施工亦可参照本工法。
连续梁(刚构)合龙段及体系转换施工顺序一般是：先边跨、后中跨，最后进行体系转换；体系转换施工主要包括确定劲性骨架、临时预应力索施工、劲性骨架锁定、劲性骨架约束解除、合龙段混凝土浇筑预应力张拉及管道压浆、合龙段混凝土养护等内容。
6.1 施工工艺流程图1 施工工艺流程图准备配重设施一般采用支架法机型施工，在特殊条件下也可采用挂篮作为合龙段施工，但是必须考虑平衡问题，在最后一个悬灌段施工时应注意预留孔道，待悬灌完成后即可将挂篮走行就位并锚固在边跨与悬灌段上，以挂篮作为合龙段施工平台；采用落地支架施工合龙段时，先进行支架地基处理、搭设边跨现浇段落地支架施工，在搭设支架上进行边跨合龙施工。
颜色不一致，有明显错台；混凝土表面出现蜂窝、麻面；混凝土表面出现非受力裂缝。
9.2.1 在合龙段施工前，应清除桥上杂物，将机具设备移至墩顶0#块附近。
9.2.2 合龙段劲性骨架锁定时间应与设汁、监理单位共同研究确定，一般选在晚12时后至次日凌晨前的稳定低气温状态下锁定劲性骨架接头。
目录一、编制依据 ................................................................................. - 1 -二、工程概况 ................................................................................. - 1 -三、合拢段采用的措施.................................................................... - 1 -四、施工组织 ................................................................................. - 4 -五、中跨合拢段施工....................................................................... - 6 -1、合拢段锁定 ............................................................................... - 6 -2、钢筋、预应力筋及波纹管安装.................................................... - 8 -3、混凝土浇筑 ............................................................................... - 8 -4、养护........................................................................................ - 11 -5、预应力张拉 ............................................................................. - 11 -六、保障措施：............................................................................ - 11 -七、挂篮拆除的步骤和注意事项.................................................... - 12 -八、施工安全措施 ........................................................................ - 13 -九、环保措施 ............................................................................... - 14 -千河I号特大桥第四联连续箱梁中跨合拢施工方案一、编制依据1、《混凝土结构工程施工质量验收规范》（GB50204-2002）；2、《公路桥涵施工规范》等桥涵施工规范和标准；3、本单位连续梁施工同类工程的经验以及业主、监理对连续梁施工的要求等。
连续梁边跨及中跨合拢段施工控制要点摘要：连续梁边跨及中跨合拢段施工是一项系统工程，施工工艺复杂、技术难度高、必须对各个环节严格把控，做好日常的工序验收，只有这样才能确保桥梁工程施工的安全、质量。
关键词：连续梁；合拢段；工序；控制要点引言目前，连续梁边跨及中跨合拢段施工已成为桥梁施工中较为成熟的工艺，施工中也积累了不少经验，本文主要从地基处理、支架拼装、边跨直线段施工、边跨合拢段施工、中跨合拢段施工工序等进行分析，阐述每道工序的控制要点。
1、地基处理首先将地表层松散沙土挖出并挖至换填深度，基坑底部采用片石换填挤压密实，待压实后在其上部换填100cm厚的建筑垃圾，其表层用碎石找平，然后采用振动压路机夯实碾压，最后浇筑20cm厚C15混凝土作为支架基础。
处理完成后的地基底承载力不小于8MPa，压实度控制在95％以上。
2、支架拼装及验收在混凝土基础上进行支架搭设。
首先根据施工方案图在基础顶面上定出支架的布置位置，再根据梁底及地面标高，确定好立杆以及上部纵、横分配梁的标高，然后开始放置底托，要求底托位置精确，高度调至计算高度。
3、底模铺设及侧模安装支架拼装完毕即可进行底模的铺设。
之后侧模采用成型大块钢模，并带有侧模桁架，分块进行拼装，模板间用螺杆连接。
利用吊车将侧模提升至支架顶与底模板靠紧，并支承于底模分配横梁上。
侧模吊装就位后，应在侧模翼缘板底设钢管支撑，防止其倾斜。
随后根据已调好的底模来调整侧模高度及垂直度，然后在左右侧模之间穿φ20的拉条。
为防止漏浆，侧模之间，侧模与底模之间应贴双面胶带，侧模立好后，在两端头节段线上安装腹板及底板端头模板。
4、支架预压及预拱度设置4.1底模及侧模安装完毕后，对支架进行预压，目的是消除支架非弹性变形和地基的非弹性沉降，检验支架的承载情况，获得支架在荷载作用下的弹性数据，确定合理的施工预拱度。
为使箱梁在卸落支架后获得符合设计标高和外形，应进行沉降观测。
4.2在完成底模安装后，按照梁体的荷载分布形式进行加载，加载需分级进行：30％、50％、80％、100％、120%，以观察支架的变形情况。
合拢段施工①合拢段施工是主梁施工的一个重要环节，其施工质量对成桥的质量有较大的影响，为此，合拢段施工必须周密组织、精心施工，施工前首先对已形成的混凝土箱梁节段的高程及轴线偏位情况进行测量，对测量结果进行分析并报设计部门，由设计部门提供合拢段在模板安装、配重、劲性骨架安装阶段的控制标高，并给出合拢段预应力张拉顺序及张拉力等。
根据设计部门意见，共同对施工工艺进行研究，优化合拢段施工方案，最终确定后方可进行合拢段施工。
②根据设计要求本桥先进行边跨合拢，边跨合拢采用挂篮系统施工，施工工艺同各节段悬浇梁施工，不再详细赘述。
中跨合拢段施工采用吊架施工，吊架通过下底横梁用精轧螺纹钢筋与已完成的梁连接。
吊架及模板：制作一套吊架，吊挂于两侧合拢段主梁端部，下部采用两道下横梁，并通过吊杆锚固在主梁混凝土上，然后在其上搭设纵向工字钢，其上铺设方木，并可采用施加预应力的方式，将下横梁锁紧，以便底模与两端的梁板紧密接触，防止漏浆，局部可采用单根接杆通过拧紧螺帽的方式加强，保证底模与混凝土接触密贴。
合拢段翼缘板底模和腹板侧模采用挂篮底模和侧模，内模采用挂篮内模。
③底模施工完毕后，开始按设计要求进行底板及腹板的钢筋安装，安装底板及腹板预应力孔道并固定，再按照图纸要求安装劲性骨架。
④劲性骨架：为保证合拢段的施工质量，根据设计要求，合拢前进行劲性骨架安装锁定，在合拢段两交界面预埋钢板，在安装前，先对梁体悬臂端进行观测，观测内容包括：a.温度与悬臂端标高；b.温度与合拢段长度；c.梁端悬臂高差及横向偏差不得超过设计及规范要求。
根据测量结果并考虑后期徐变等因素，来确定合拢骨架的长度，为保证安装质量，安装时可先将杆件的一端全部焊接好，另一端暂时不焊接，待具备合拢温度时再施焊，合拢焊接时安排多位电焊工作人员同时施焊，保证所有焊接面同时施工，使安装工作尽量在短时间内完成。
⑤钢筋及预应力筋的设置：钢筋及预应力筋的设置要求及施工工艺与其它主梁段基本相同，参照设计及相关规范执行。

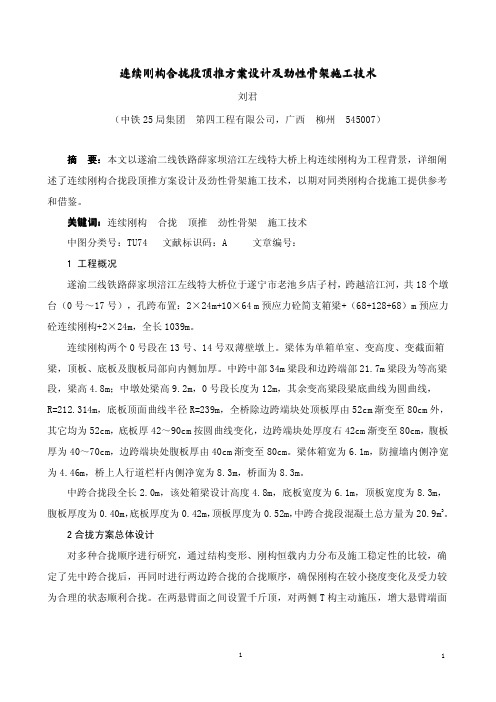

连续刚构合拢段顶推方案设计及劲性骨架施工技术刘君（中铁25局集团第四工程有限公司，广西柳州545007）摘要：本文以遂渝二线铁路薛家坝涪江左线特大桥上构连续刚构为工程背景，详细阐述了连续刚构合拢段顶推方案设计及劲性骨架施工技术，以期对同类刚构合拢施工提供参考和借鉴。
关键词：连续刚构合拢顶推劲性骨架施工技术中图分类号：TU74文献标识码：A文章编号：1工程概况遂渝二线铁路薛家坝涪江左线特大桥位于遂宁市老池乡店子村，跨越涪江河，共18个墩台（0号～17号），孔跨布置：2×24m+10×64m预应力砼简支箱梁+（68+128+68）m预应力砼连续刚构+2×24m，全长1039m。
连续刚构两个0号段在13号、14号双薄壁墩上。
梁体为单箱单室、变高度、变截面箱梁，顶板、底板及腹板局部向内侧加厚。
中跨中部34m梁段和边跨端部21.7m梁段为等高梁段，梁高4.8m；中墩处梁高9.2m，0号段长度为12m，其余变高梁段梁底曲线为圆曲线，R=212.314m，底板顶面曲线半径R=239m，全桥除边跨端块处顶板厚由52cm渐变至80cm外，其它均为52cm，底板厚42～90cm按圆曲线变化，边跨端块处厚度右42cm渐变至80cm，腹板厚为40～70cm，边跨端块处腹板厚由40cm渐变至80cm。
梁体箱宽为6.1m，防撞墙内侧净宽为4.46m，桥上人行道栏杆内侧净宽为8.3m，桥面为8.3m。
中跨合拢段全长2.0m，该处箱梁设计高度4.8m，底板宽度为6.1m，顶板宽度为8.3m，腹板厚度为0.40m，底板厚度为0.42m，顶板厚度为0.52m，中跨合拢段混凝土总方量为20.9m3。
2合拢方案总体设计对多种合拢顺序进行研究，通过结构变形、刚构恒载内力分布及施工稳定性的比较，确定了先中跨合拢后，再同时进行两边跨合拢的合拢顺序，确保刚构在较小挠度变化及受力较为合理的状态顺利合拢。
在两悬臂面之间设置千斤顶，对两侧T构主动施压，增大悬臂端面之间的间距，然后锁定合拢口，拆除千斤顶，顶推力转移至撑杆，并对称张拉顶板束2N40，底板束2N41预应力筋，每束张拉力为设计张拉力的20%。

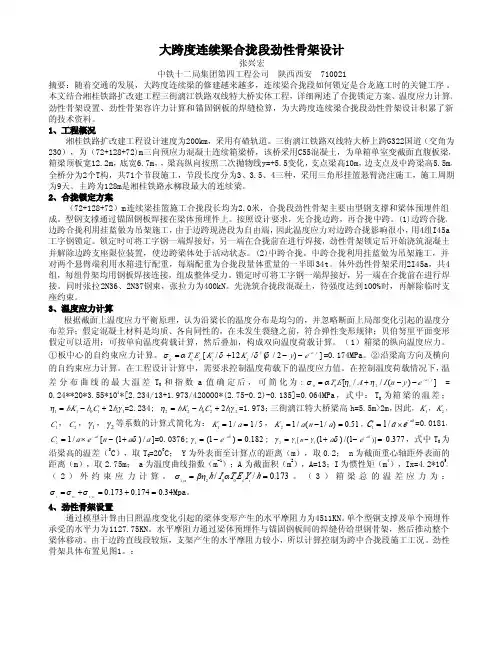

大跨度连续梁合拢段劲性骨架设计张兴宏中铁十二局集团第四工程公司陕西西安710021摘要：随着交通的发展，大跨度连续梁的修建越来越多，连续梁合拢段如何锁定是合龙施工时的关键工序。
