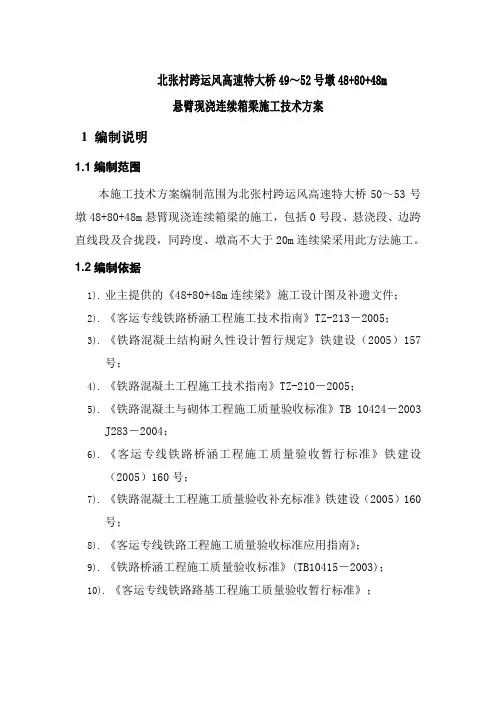

北张村跨运风高速特大桥49～52号墩48+80+48m悬臂现浇连续箱梁施工技术方案1 编制说明1.1编制范围本施工技术方案编制范围为北张村跨运风高速特大桥50～53号墩48+80+48m悬臂现浇连续箱梁的施工，包括0号段、悬浇段、边跨直线段及合拢段，同跨度、墩高不大于20m连续梁采用此方法施工。
1.2编制依据1).业主提供的《48+80+48m连续梁》施工设计图及补遗文件；2).《客运专线铁路桥涵工程施工技术指南》TZ-213－2005；3).《铁路混凝土结构耐久性设计暂行规定》铁建设（2005）157号；4).《铁路混凝土工程施工技术指南》TZ-210－2005；5).《铁路混凝土与砌体工程施工质量验收标准》TB 10424－2003J283－2004；6).《客运专线铁路桥涵工程施工质量验收暂行标准》铁建设（2005）160号；7).《铁路混凝土工程施工质量验收补充标准》铁建设（2005）160号；8).《客运专线铁路工程施工质量验收标准应用指南》；9).《铁路桥涵工程施工质量验收标准》(TB10415－2003)；10).《客运专线铁路路基工程施工质量验收暂行标准》；1.3编制原则本施工方案编制以业主提供的招标文件、施工图纸、招标补遗文件以及国家现行客运专线及其它设计及施工规范、质量评定验收标准及有关法规为依据，并结合现场实际情况，按照优质、安全、高效的原则编制。
2 工程概况2.1 工程地理位置本连续梁位于大西客运专线DK646+275.55～DK646+646+453.25段跨运风高速特大桥的49#～52#墩之间，地理位置位于姚孟村西与曲渠村之间，规划货场铁路从主跨下通过。
见下图：图一、跨运风高速特大桥49～52#墩48+80+48m联悬臂现浇连续箱梁立面图图二、跨运风高速特大桥49～52#墩48+80+48m联悬臂现浇连续箱梁平面图中铁二局大西客专工程指挥部第三项目部48+80+48m连续梁施工方案2.2 桥梁设计概况本连续梁位于大西客运专线DK646+275.55～DK646+646+453.25段跨运风高速特大桥的49#～52#墩之间，梁全长177.7m，一联三孔(48+80+48m) 预应力混凝土双线连续箱梁，采用挂蓝悬灌施工，地理位置位于姚孟村西与曲渠村之间，规划货场铁路从跨下通过。

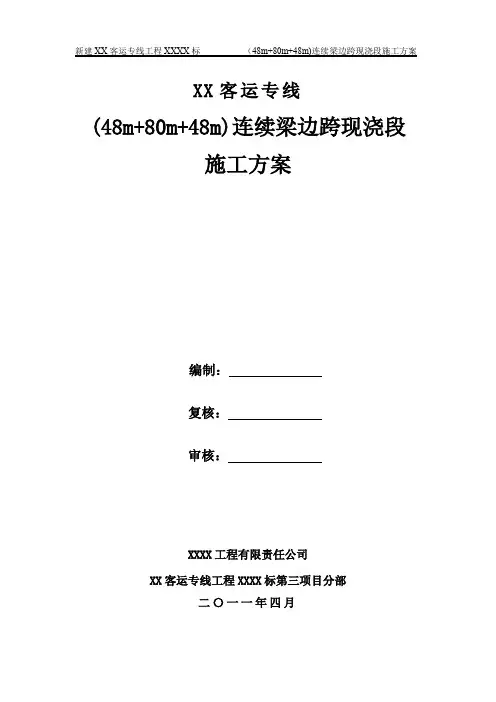

XX客运专线(48m+80m+48m)连续梁边跨现浇段施工方案编制：复核：审核：XXXX工程有限责任公司XX客运专线工程XXXX标第三项目分部二〇一一年四月目录1 编制依据及目的 (1)1.1 编制依据 (1)1.2 编制目的 (1)2 编制范围 (1)3 现浇段概况及施工流程 (1)3.1 现浇段概况 (1)3.2 现浇段施工流程 (1)4 地基处理 (2)5 碗扣式支架 (2)5.1 碗扣式支架材质及规格要求 (2)5.2 碗扣式支架的构造要求 (3)5.3 碗扣式支架的搭设及使用要求 (5)5.3.1 人员要求 (5)5.3.2 技术要求 (5)5.3.3 碗扣式支架搭设流程 (6)5.3.4 碗扣式支架搭设要求 (6)5.4 支架体系检算 (7)5.5 碗扣式支架的检查与验收 (7)5.6 碗扣式支架拆除注意事项 (7)5.7 碗扣式支架安全要求 (8)6 模板施工 (10)6.1 底部模板安装 (10)6.2 侧模安装 (10)7 支架预压 (10)8 钢筋制作、安装 (11)9 混凝土及预应力施工 (11)9.1 混凝土浇筑及养护 (11)9.2 张拉及孔道压浆 (13)10 施工质量保证措施 (14)10.1 原材料保证措施 (14)10.2 技术保证措施 (14)10.3 强化监督检查制度 (15)10.4 保证按规范施工措施 (15)11施工安全保证措施 (16)12、附件 (17)(48m+80m+48m)连续梁边跨现浇段施工方案1 编制依据及目的1.1 编制依据1）《铁路工程基本作业施工安全技术规程》（TB10301—2009）；2)《建筑施工碗扣式支架安全技术规范》（JGJ166—2008）；3）《XX客运专线五标段实施性施工组织设计》。
1.2 编制目的为了进一步连续梁边跨现浇段现场技术管理，确保安全施工，明确承重碗扣式支架操作要点，规范新建南京至安庆城际铁路站前五标段第三项目分部(48m+80m+48m)连续梁边跨现浇段施工作业。

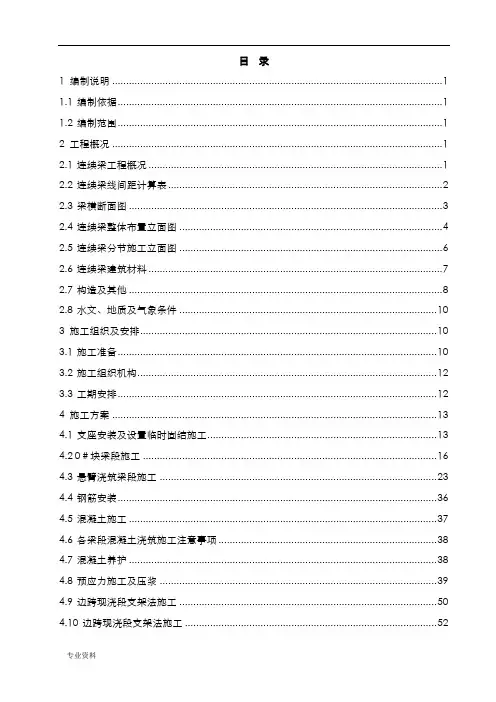

目录1 编制说明 (1)1.1编制依据 (1)1.2编制范围 (1)2 工程概况 (1)2.1连续梁工程概况 (1)2.2连续梁线间距计算表 (2)2.3梁横断面图 (3)2.4连续梁整体布置立面图 (4)2.5连续梁分节施工立面图 (6)2.6连续梁建筑材料 (7)2.7构造及其他 (8)2.8水文、地质及气象条件 (10)3 施工组织及安排 (10)3.1施工准备 (10)3.2施工组织机构 (12)3.3工期安排 (12)4 施工方案 (13)4.1支座安装及设置临时固结施工 (13)4.20＃块梁段施工 (16)4.3悬臂浇筑梁段施工 (23)4.4钢筋安装 (36)4.5混凝土施工 (37)4.6各梁段混凝土浇筑施工注意事项 (38)4.7混凝土养护 (38)4.8预应力施工及压浆 (39)4.9边跨现浇段支架法施工 (50)4.10边跨现浇段支架法施工 (52)5.1临时支座的拆除 (57)5.2体系转换 (57)6 线形控制 (57)6.1用计算机监控梁的线形 (57)6.2线形控制的主要技术措施 (58)7 南海路、黄海路安全防护措施 (59)8 质量保证系统及措施 (63)8.1质量目标 (63)8.2质量保证系统 (63)8.3质量保证体系图 (63)8.4质量保证系统岗位职责 (65)8.5质量保证措施 (65)9 安全保证体系及措施 (74)9.1安全目标 (74)9.2安全施工原则 (74)9.3安全管理组织机构 (75)9.4施工安全管理重点 (75)9.5安全保证体系 (76)9.6施工安全保证措施 (77)10 工期保证措施 (87)11 文明施工保证措施 (87)12 文明施工保证措施 (89)13 应急预案 (90)13.1应急预案遵循的原则 (90)13.2应急领导小组 (91)13.3组织机构及职责 (91)13.4触电事故应急预案 (92)跨津山铁路特大桥（48+80+48）m连续梁挂篮施工专项方案1编制说明1.1编制依据1、中铁咨询设计院提供的图纸《有砟轨道预应力混凝土连续梁（双线）》图号津集施桥(参）-01；2、《铁路预应力混凝土连续梁（刚构）悬臂浇筑施工技术指南》TZ324-2010；3、《铁路桥涵工程施工质量验收标准》TB 10415-2003；4、《铁路混凝土工程施工质量验收标准》TB 10424-2010；5、《铁路混凝土工程施工技术指南》铁建设〔2010〕24号；6、《钢结构设计规范》（GB50017-2003）；7、《铁路桥梁钢结构设计规范》(TB10002.2-2005)；1.2编制范围跨津山线铁路特大桥110#墩～113#墩，起止里程：DK8+195.68～DK8+373.18，跨津山线铁路特大桥140#墩～143#墩，起止里程：DK9+211.64～DK9+389.14，挂篮施工。
客专铁路(高铁)48+80+48m连续梁悬臂施工合拢段劲性骨架设计方案
高速公路双线特大桥(48+80+48)m连续梁
劲性骨架设计方案
1 合拢方式与拟定的锁定技术
合拢段施工是悬灌梁体施工的一道关键工序，在主梁悬臂灌注完毕后均应尽快完成与边跨现浇段的合拢和中跨合拢段的现浇施工，使主梁双臂状况转化为连续整体，结构体系发生变化，在合拢段施工过程中，因砼自重、温度变化、施工荷载的作用，在悬臂梁端产生位移，影响合拢段砼悬臂梁端的连接，易产生裂纹，施工中通常采用劲性骨架支撑和临时预应力的撑拉作用将合拢口锁定，同时在灌注砼时在合拢口处增减等载压重，保持合拢口两梁端无相对位移，在灌注砼时从而保证合拢段砼与悬臂梁端之间不产生裂纹。
根据连续梁结构的不同，其合拢方式和顺序亦不同，此引起的结构恒载内力不同，体系转换时徐变引起的内力重分布也不相同，本桥连续梁合拢段施工顺序为：先合拢边跨再合拢中跨。
因为合拢期短，可不计砼的徐变，于温度升高将会产生数千吨的温度内力，刚性支撑无法承受，于先边跨合拢后将边跨支架底模脱离开梁体后，中跨合拢段于6＃墩为固定支
座，只能通过主墩7＃和8＃墩的活动支座移动，故为方便施工，在边跨合拢段劲性骨架锁定后立即释放一端梁的滑动支座约束。
待边跨合拢张拉完成后用劲性骨架对中跨合拢段进行锁定，然后对7＃墩的临时固结装置进行解除，对7＃墩梁体滑动支座约束解除后，合拢段刚性支撑受力情况发生变化：箱梁在温度变化时引起的热胀冷缩产生的轴向应力一部分会因为支座的活动得以释放。
本桥合拢口的锁定拟定采用4根2[40C槽钢组合，焊接为劲性钢骨架支撑和张拉合拢口一定范围内的顶底板临时预应力束外拉的方式，再将两端悬臂临时联结共同锁定用刚性支撑抵抗砼升温时产生的压力，用预应力抵抗降温时产生的拉力，以保护合拢段混凝土的完整。
刚性支撑设置：边跨现浇段及11# 块端部顶底板各预埋4根400 mm 的槽钢，槽钢根部加焊锚筋进行加强，沿梁顶底板纵向设4 根400 mm 的槽钢支撑。
边跨合拢段张拉顶板束为T14，底板束为B13；中跨合拢段为张拉顶板束为
1
T13，底板束为B7。
2 劲性骨架锁定分析计算
于合拢期短，可不计砼的徐变，对中、大跨度的桥梁，箱梁断面较大，于温度升高将会产生数千吨的温度内力，刚
性支撑无法承受，故为方便施工，宜在合拢口锁定后立即释
放一端梁的滑动支座约束，当梁体滑动支座约束解除后，合
拢口刚性支撑受力情况发生变化：当升温Δt 时，N=Q×
f+NY；当降温Δt 时N=NY-Q×f式中：N 为合拢口刚性支撑
所受压力；f为支座摩阻系数，根据现场进场材料说明取；Q
为支座上的梁体重量；NY为预应力束的张拉力。
以上分析可见，合拢口刚性支撑是升温时控制。
当降温时令N=NY-Q×f＝0 NY＝Q×f 当升温时
N=Q×f+NY 于 NY＝Q×f 故N=2 据此选定刚性支撑断
面或者验算劲性骨架。
箱梁因温度变化产生的轴向应力即等于二倍支座的摩
擦力。
根据上述分析则：N=2 将先边跨合拢时：
根据设计图纸现浇段梁重取Q＝，f＝带入Q×f=×=,N= 2*Q×f =
待边跨合拢后梁重为T 构重与边跨现浇段和合拢段重
依据图纸取Q＝，f＝同理带入Q×f=×=,N=2×Q×f= 劲
性骨架容许应力计算
槽钢[40C截面特性
A=9105mm2 Iy0=688×104mm4 Iz0= 19700×104mm4 a=10cm 槽钢2[40C组合截面惯性矩
A=18210 mm2 Iy=Iy0+A=31300×104mm4 Iz=2×
Iz0=39400×104mm4
2
图1劲性骨架截面组合图
组合截面的劲性骨架采取外锁式，其预埋在边跨现浇段与边跨悬臂端，故劲性骨架μ=进行压杆验算。
组合截面最大临界应力柔度li,iI A通过计算得出
as, b经查表s238MPa,a304MPa,bs于＜s，所以该构件是短粗杆，不存在稳定性问题只有强度问题。
根据查表的该构件中心受压折减系数为所以临界应力
FcrA2151063899kN
则支撑力N=4×3899kN=15596kN＞即满足安全，安全储备K=
根据以上验算选择的槽钢组合具有较大的安全贮备，安全满足要求。
在组合槽钢预埋位置剪力计算
τ＝N/Am＝/= MPa≤125MPa
3
根据以上验算预埋的槽钢抗剪承载力具有较大的全储备，安全满足要求。
预应力张拉临时束张拉力计算边跨合拢段张拉顶板束为T14左右各一束，底板束为B13左右各一束；
则张拉力值取： kN/4= kN。
中跨合拢段为张拉顶板束为T13左右各一束，底板束为B7左右各一束；
则张拉力值取： kN/4= kN。
3合拢段施工方案建议
合拢段施工是连续梁桥施工中的一个至关重要的环节，是“T构”体系转换成连续梁体系，静定结构向超静定结构转换的过程，在体系转换过程中其受力情况复杂，抗拉抗压又抗剪，故合拢方式的选择、合拢段施工质量对结构整体质量有着很大的影响，在施工前应根据合拢段主要施工环节进行有针对性的准备。
合拢段施工主要环节如下：
张拉完成最后节段预应力束→对称拆除节段施工用挂篮及梁段上不必要的施工荷载→在各悬臂端头对称加载配重→安装合拢段吊架及模板→绑扎底板、腹板、顶板钢筋→焊接劲性骨架→张拉临时预应力束→浇筑混凝土并同步卸载配重→养护→底板穿束、张拉。
其中应特别注意劲性骨架的焊接、合拢段临时束的张拉及混凝土浇筑的先后顺序及紧凑性。
配重的加载
底模板及外侧模安装完成后，在各“T构”悬臂端同步加载配重，即1/2合拢段重量，并对各合拢段两端进行高程测量，如合拢段两端存在较大合拢误差时，可根据实际情况进行局部调整配重，使各合拢段合拢精度满足设计及规范要求。
合拢段钢筋绑扎
加载配重完成后，紧固准备施工的合拢段模板并做全面检查，再进行合拢段底板、腹板、顶板钢筋的绑扎及预应力
管道的布设，并完成合拢段临时束的穿束、张拉准备工作和劲性骨架一端的焊接及合拢段混凝土浇筑前的其他准备工作。
4
劲性骨架的锁定
劲性骨架的锁定是连续梁桥合拢段施工中的重要环节，是结构体系转换的标志。
特别在边跨合拢段，于现浇段是在支架上完成，其相对较为稳定，而悬臂端于温度变化的影响会产生下挠或上翘并伴有轴向变形，在混凝土早期强度不高未进行张拉前，这些变形容易导致合拢段混凝土开裂，故必须在合拢口设置刚性支撑。
本桥采用4根2[40C槽钢组合作为劲性骨架，每个合拢段顶板、底板各设置2根体外支撑，预报槽钢时要考虑避免与竖向预应力筋产生冲突。
合拢段劲性骨架应提前完成一端的焊接工作，并在一天中最低温度时进行另外一端的焊接以完成锁定，焊接支撑时，注意采取温控措施，避免烧伤波纹管。
临时束张拉
劲性骨架焊接完成后尽快按照设计要求吨位完成合拢段临时束的张拉，张拉后浇筑合拢段混凝土。
待合拢混凝土达到设计强度的90%且养护龄期不少于7天后，张拉合拢段纵向束，临时束补拉到设计吨位。
对于边跨合拢段，在合拢口锁定后即释放现浇段固结约束，使现浇段在合拢口锁定连接下能够沿支座自伸缩。
对于中跨合拢段，在合拢口锁定后
即释放7#主墩固结约束，使现浇段在合拢口锁定连接下能够沿支座自伸缩。
合拢段混凝土浇筑
合拢段混凝土要求采用收缩性小或略微膨胀的混凝土，施工方应提前完成合拢段混凝土配合比的调整及实验，要求混凝土具备早强、缓凝、低收缩的特性。
合拢段混凝土浇筑应尽量选择在温度变化较小的时段进行，混凝土浇筑应在一天中最低气温时开始，使整个混凝土初凝过程处于升温状态，保证混凝土早期强度较低时不承受拉应力；合拢段混凝土浇筑按照先底板、再腹板、后顶板的顺序在尽可能短的时间内完成；混凝土浇筑过程中施工方应安排专人对合拢段两端配重进行对称、同步卸载，使悬臂端在整个合拢段施工过程中处于动态平衡，以防混凝土的开裂；为防止浇筑腹板时底板翻浆，请施工方注意在倒角处设置压板；加强混凝土振捣，特别注意管道密布区域和劲性骨架附近混凝土品质，防止出现空洞或蜂窝麻面；混凝土浇筑时注意管道的保护，避免振动棒长时间击打波纹管造成管道破坏；混凝土浇筑完成后，应加强混凝土的早期养护，保持混凝土各外露面有足够的湿度。
5
底板预应力张拉
底板束张拉按照先张拉长束、后张拉短束的原则进行，为确保张拉安全，建议底板预应力张拉分两批分级、对称、
均衡地进行，张拉采用跳张的方式进行，即张拉在先长后短的原则下，张拉最长束后隔断进行张拉，张拉完成后立即灌浆、封锚。
施工过程中特别注意压浆工作必须在张拉完成后立即进行，采用真空辅助压浆的施工工艺确保注浆质量、密实度。
6。
