高分辨率阵列感应测井仪及其应用探讨【摘要】高分辨率阵列感应测井仪具有一些很优越的特性，比如它不仅可以测量高的电阻率，也可以测量浅的电阻率，它主要是通过一些特殊的线圈组合在一起，然后来对不行类型的电阻率在同等质量的情况之下发现他们的垂直方向上的分辨率，并进行相关的信号处理。

而本片文章就主要围绕高分辨率阵列测井仪的特点，原理以及它的一些应用来阐述一些观点。

【关键词】分辨率阵列感应测井仪应用探讨当原始的测井技术不能满足目前油气开采程度加深的现状之后，高分辨率阵列测井仪很好地解决了这一矛盾，它同常规的测井仪相比优势就在于，它的垂直分辨率与他的深度是成正比的，随着深度的加深，在垂直方向上的分辨率就变高，由于它可以提供从深到浅的一系列的电阻率的数值，这就便于信号的处理和数值的分析。

根据研究发现，随着深度的加深，它收到的井口的干扰反而变小，这就使得高分辨率阵列测井仪迅速普及并得到很好地应用。

1 高分辨率阵列测井仪的特点测井技术是一门综合性学科，它主要是对地球的一些物理反应比如光的传播和重力感应来对得到的数据加以综合分析，从而知道地下组织的一些特点，高分辨率阵列感性测井仪具有对信息的处理力强大、测量深度深，测量数据精准等特点。

它的主要工作原理是利用电磁感应来探测电阻率这样一种方法。

在测井仪的中间有涡流，接受线圈和发射线圈分别位于涡流的两端，发射线圈的内部分布有发射器振荡器，它的基本子阵列为一个发射2接受3线圈子阵列，发射线圈和接收线圈都是对称排列的，主发射和主接受之间的距离为6in.，9in.，12in.，15in.，21in.，27in.，39in.，72in.，各个不同的线圈的分布都使得它们具有不同的测量方式和标准，这样在探测深浅不固定的井口时，它就可以作出不同的数据分析，各个线圈的分布都是按照一定的规律进行有序的排列的，而不是随意的排列，线圈之间间隔距离的不准确也会导致最终数据的不准确，从而引起一系列不良的后果。

第1章高分辨率阵列感应测量原理1.1 感应测井的回顾感应测井是利用电磁感应原理测量地层电导率，基本测量单元是双线圈系，一个发射线圈和一个接收线圈。

常规感应测井采用复合线圈系结构，根据电磁场的叠加原理，采用多个基本测量单元进行组合，即多个发射线圈和多个接收线圈进行串联，产生具有直藕信号近似为零的多个测量信号矢量叠加，实现硬件聚焦的效果，从而测量具有一种或两种探测深度的地层电导率。

感应测井主要存在以下几方面的问题。

a. 感应测井不能用来划分薄层b. 对高电率地层求得的地层真电阻率误差较大c. 对减阻侵入较深的油层不能如实反映地层电阻率1.2 高分辨率阵列感应测量原理高分辨率阵列感应测井仪仍以电磁感应原理为理论基础，其线圈系采用三线圈系结构（一个发射，两个接收基本单元）。

它运用了两个双线圈系电磁场叠加原理，实现消除直藕信号影响的目的，线圈系由七组基本接收单元（其源距为6-94英寸）组成，共用一个发射线圈，使用八种频率（10KHz、30KHz、50KHz、70KHz、90KHz、110KHz、130KHz、150KHz）同时工作(其测量电路图示意如图1-1)，共测量112个原始实分量和虚分量信号。

采用软件进行数字聚焦和环境校正，可获得三种纵向分辨率、六种探测深度的测井曲线。

第2章高分辨率阵列感应测井的数字处理高分辨率阵列感应测井在采用多种频率阵列测量的同时，应用软件数字聚焦、环境校正、和反演技术。

通过对资料的数字处理可以大大提高其测量效果。

2.1新的趋肤影响校正感应仪器是假设在均质环境中测量，其校正方法只适应于同步信号的计算，在高电导率地层该方法存在一定问题。

在双相量感应（DPIL）、阵列感应（AIT）仪器中是使用积分曲线进行趋肤影响校正，该方法克服了高电导率的影响，但在低电导率时积分信号变得不可靠。

高分辨率阵列感应数字处理采用一种新的趋肤影响校正方式，即是建立在操作频率上的一个函数，其信号变化的比例随频率而变化，该方法类似于积分法但克服了低电导率的影响。

浅析高分辨率阵列感应测井仪器的应用[摘要]本文从分析高分辨率阵列感应测井的原理、优越性及原始测井资料的处理方法入手，结合并分析了其在吐哈油田探井中的具体应用效果。

【关键词】分辨率；阵列感应；地层电阻率；储层评价1、引言随着油气勘探程度的不断深入，常规测井技术已明显不适应。

高分辨率阵列感应测井技术的诞生，较好的解决了常规测井仪器存在的纵向分辨率低、探测深度浅且不固定、不能解决复杂的侵入剖面等问题。

高分辨率阵列感应测井以来得到了广泛应用，并取得了良好的地质应用效果。

2、阵列感应测井仪器的原理阵列感应测井采用先进的电子、计算机技术及数字处理等先进方法，通过多路遥测短节，把采集的大量数据送到地面，再经过计算机进行处理，得出具有不同探测深度和不同纵向分辨率曲线。

与双感应、浅聚焦测井不同，阵列感应测井除得出原状地层和侵入带电阻率外，还可以研究侵入带的变化，确定过渡带的范围。

根据获得的基本数据进行二维电阻率径向成像和侵入剖面的径向成像。

3、阵列感应测井的优势及处理电阻率测井仪器是探测半径最大的测井仪器，其它测井仪器很难探测到原状地层的情况。

对测井解释者来说，获得原状地层的电阻率非常重要，可以准确地评价储层的流体性质。

高分辨率阵列感应仪器的测量精度高，反映的地层信息丰富，在经过多种环境校正后的120in(3.05米)电阻率基本反映了原状地层的电阻率。

而1ft(0.3048米)纵向分辨率的电阻率资料更能好的反映出薄层的电阻率特征。

高分辨率阵列感应测井在采用多种频率阵列测量的同时，应用软件数字聚焦技术，可进行趋肤影响校正、井眼校正、井斜校正，并且运用反演技术快速直观的确定地层真电阻率、冲洗带电阻率及侵人深度。

与常规测井技术相比较，阵列感应测井具有很多独特的优点。

4、高分辨率阵列感应测井仪器的工业应用4.1薄层的测量识别。

由于受围岩的影响，利用分辨率较低的常规感应测井测量薄层电阻率会产生严重失真的现象；八侧向、微侧向等一些分辨率高的电阻率测井，虽然受围岩影响减小，但是由于其探测深度较浅，只能探测到冲洗带，泥浆侵入使其测出来的电阻率在油气层往往偏低，不容易识别油气层。

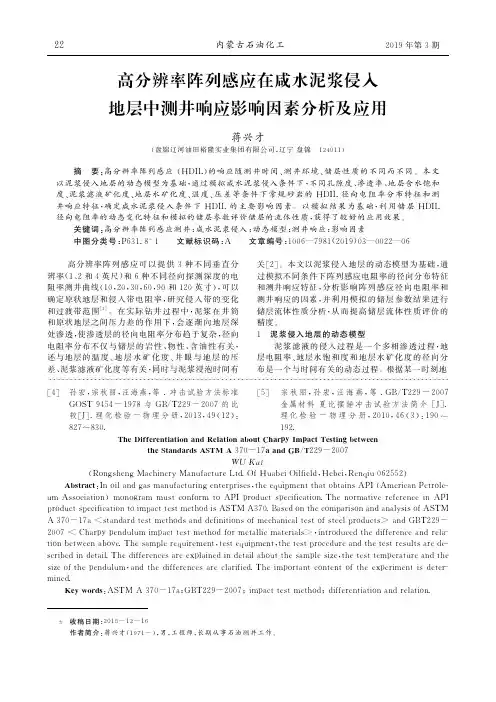

高分辨率阵列感应在咸水泥浆侵入地层中测井响应影响因素分析及应用蒋兴才（盘锦辽河油田裕隆实业集团有限公司，辽宁盘锦　１２４０１１） 摘　要：高分辨率阵列感应（ＨＤＩＬ）的响应随测井时间、测井环境、储层性质的不同而不同。

本文以泥浆侵入地层的动态模型为基础，通过模拟咸水泥浆侵入条件下，不同孔隙度、渗透率、地层含水饱和度、泥浆滤液矿化度、地层水矿化度、温度、压差等条件下常规砂岩的ＨＤＩＬ径向电阻率分布特征和测井响应特征，确定咸水泥浆侵入条件下ＨＤＩＬ的主要影响因素。

以模拟结果为基础，利用储层ＨＤＩＬ径向电阻率的动态变化特征和模拟的储层参数评价储层的流体性质，获得了较好的应用效果。

关键词：高分辨率阵列感应测井；咸水泥浆侵入；动态模型；测井响应；影响因素 中图分类号：Ｐ６３１．８＋１ 文献标识码：Ａ 文章编号：１００６—７９８１（２０１９）０３—００２２—０６ 高分辨率阵列感应可以提供３种不同垂直分辨率（１、２和４英尺）和６种不同径向探测深度的电阻率测井曲线（１０，２０，３０，６０，９０和１２０英寸），可以确定原状地层和侵入带电阻率，研究侵入带的变化和过渡带范围［１］。

在实际钻井过程中，泥浆在井筒和原状地层之间压力差的作用下，会逐渐向地层深处渗透，使渗透层的径向电阻率分布趋于复杂，径向电阻率分布不仅与储层的岩性、物性、含油性有关，还与地层的温度、地层水矿化度、井眼与地层的压差、泥浆滤液矿化度等有关，同时与泥浆浸泡时间有关［２］。

本文以泥浆侵入地层的动态模型为基础，通过模拟不同条件下阵列感应电阻率的径向分布特征和测井响应特征，分析影响阵列感应径向电阻率和测井响应的因素，并利用模拟的储层参数结果进行储层流体性质分析，从而提高储层流体性质评价的精度。

１　泥浆侵入地层的动态模型泥浆滤液的侵入过程是一个多相渗透过程，地层电阻率、地层水饱和度和地层水矿化度的径向分布是一个与时间有关的动态过程。
