地磁辅助惯性导航系统的数据融合算法

卫星导航系统的多源数据融合在当今科技飞速发展的时代，卫星导航系统已经成为我们日常生活中不可或缺的一部分。

从出行导航到精准农业，从航空航天到地质勘探，卫星导航系统的应用领域不断拓展，其重要性日益凸显。

然而，随着应用需求的不断提高，单一的卫星导航系统数据源往往难以满足复杂场景下的高精度、高可靠性定位导航需求。

这时，多源数据融合技术应运而生，为卫星导航系统的性能提升和应用拓展带来了新的机遇。

那么，什么是卫星导航系统的多源数据融合呢？简单来说，就是将来自不同来源、不同类型的数据进行综合处理和分析，以获取更准确、更完整、更可靠的导航信息。

这些数据源可以包括全球定位系统（GPS）、北斗卫星导航系统、格洛纳斯卫星导航系统、伽利略卫星导航系统等不同的卫星导航系统，也可以包括惯性导航系统、里程计、地图数据、通信基站定位数据等其他辅助定位数据源。

多源数据融合的意义何在？首先，它能够提高定位精度。

不同的卫星导航系统在覆盖范围、信号精度、可用性等方面存在差异。

通过融合多个卫星导航系统的数据，可以弥补单一系统的不足，实现更精准的定位。

例如，在城市峡谷等卫星信号遮挡严重的区域，结合惯性导航系统的短期高精度数据和卫星导航系统的长期稳定数据，可以有效提高定位的连续性和准确性。

其次，多源数据融合能够增强系统的可靠性和鲁棒性。

在复杂的电磁环境中，卫星导航信号可能会受到干扰、欺骗甚至中断。

此时，融合其他辅助定位数据源可以为系统提供备份和补充，确保在极端情况下仍能保持一定的导航能力。

比如，当卫星信号丢失时，里程计可以根据车辆的行驶速度和方向提供相对位置信息，帮助维持导航的连续性。

再者，多源数据融合有助于拓展卫星导航系统的应用领域。

通过融合地图数据、传感器数据等，可以实现更加智能化的导航服务，如智能交通中的车道级导航、自动驾驶中的环境感知与路径规划等。

实现卫星导航系统的多源数据融合并非易事，需要解决一系列关键技术问题。

首先是数据的时空配准。

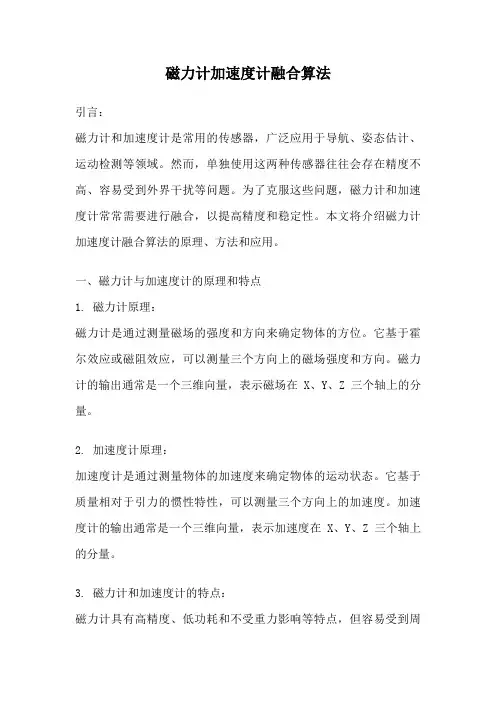

磁力计加速度计融合算法引言：磁力计和加速度计是常用的传感器，广泛应用于导航、姿态估计、运动检测等领域。

然而，单独使用这两种传感器往往会存在精度不高、容易受到外界干扰等问题。

为了克服这些问题，磁力计和加速度计常常需要进行融合，以提高精度和稳定性。

本文将介绍磁力计加速度计融合算法的原理、方法和应用。

一、磁力计与加速度计的原理和特点1. 磁力计原理：磁力计是通过测量磁场的强度和方向来确定物体的方位。

它基于霍尔效应或磁阻效应，可以测量三个方向上的磁场强度和方向。

磁力计的输出通常是一个三维向量，表示磁场在X、Y、Z三个轴上的分量。

2. 加速度计原理：加速度计是通过测量物体的加速度来确定物体的运动状态。

它基于质量相对于引力的惯性特性，可以测量三个方向上的加速度。

加速度计的输出通常是一个三维向量，表示加速度在X、Y、Z三个轴上的分量。

3. 磁力计和加速度计的特点：磁力计具有高精度、低功耗和不受重力影响等特点，但容易受到周围环境中的磁场干扰。

加速度计具有高频响应、稳定性好和不受磁场影响等特点，但在静止状态下无法区分重力加速度和其他加速度。

二、磁力计加速度计融合算法的原理磁力计加速度计融合算法的目标是通过综合利用磁力计和加速度计的数据，估计物体的方位和位置。

该算法的原理基于以下两个假设：1. 加速度计能够提供关于物体的姿态（方向）信息；2. 磁力计能够提供关于物体的方向信息。

基于以上假设，磁力计加速度计融合算法的核心是将加速度计和磁力计的数据进行融合，得到更准确和稳定的姿态和方向估计结果。

算法主要分为以下几个步骤：1. 数据预处理：对磁力计和加速度计的原始数据进行校准、滤波和坐标系转换，以提高数据的质量和一致性。

2. 姿态估计：利用加速度计的数据估计物体的姿态。

一种常用的方法是使用加速度计的输出向量计算物体的俯仰角和滚动角。

3. 方向估计：利用磁力计的数据估计物体的方向。

一种常用的方法是根据磁力计的输出向量计算物体的航向角。

惯性导航仪的工作原理惯性导航仪（Inertial Navigation System，简称INS）是一种利用惯性传感器测量和计算飞行器、舰船或者车辆在空间中的位置、速度和姿态的导航设备。

它不依赖于外部参考物体，可以在无法接收全球定位系统（GPS）信号或者其他导航设备不可用的情况下提供准确的导航信息。

惯性导航仪的工作原理基于牛顿力学定律和惯性测量原理。

它由三个加速度计和三个陀螺仪组成，分别测量飞行器在三个坐标轴上的加速度和角速度。

加速度计测量的是飞行器在空间中的加速度，而陀螺仪则测量的是飞行器的角速度。

在工作过程中，加速度计和陀螺仪会将测量到的数据传输给惯性导航仪的中央处理器。

中央处理器根据牛顿力学定律和惯性测量原理，通过积分计算出飞行器的速度、位置和姿态信息。

具体来说，加速度计测量的加速度数据经过积分后可以得到速度信息，再经过一次积分可以得到位置信息。

陀螺仪测量的角速度数据则可以直接用于计算飞行器的姿态信息。

为了提高惯性导航仪的精度和稳定性，还可以使用其他传感器来对惯性导航仪进行辅助校准。

例如，气压计可以用于测量飞行器的高度信息，磁力计可以用于测量地磁场信息。

这些辅助传感器的数据可以与惯性导航仪的数据进行融合，从而提高导航的准确性。

惯性导航仪的优点是具有较高的精度、独立性和抗干扰能力。

由于不受外界环境和信号干扰的影响，它可以在各种复杂的环境下正常工作。

然而，惯性导航仪也存在一些缺点，例如长期使用会导致误差积累，需要定期进行校准和更新。

总之，惯性导航仪是一种重要的导航设备，通过测量和计算飞行器在空间中的加速度、角速度和姿态信息，提供准确的导航数据。

它的工作原理基于牛顿力学定律和惯性测量原理，具有精度高、独立性强的特点，可以在无法接收其他导航信号的情况下正常工作。

rtk融合算法RTK融合算法RTK（Real-Time Kinematic，实时动态定位）融合算法是一种用于实时动态定位的技术。

它结合了全球导航卫星系统（GNSS）接收机和惯性测量单元（IMU）的数据，以提供高精度、实时的位置和姿态信息。

在各种应用领域中，RTK融合算法已被广泛使用，包括航空、航海、农业、测绘等。

RTK融合算法的核心思想是通过将GNSS接收机和IMU的数据进行融合，来消除GNSS信号受到的各种误差，从而提高定位的精度和稳定性。

GNSS接收机通过接收多颗卫星发射的信号，利用三角定位原理计算出接收机的位置。

然而，由于卫星信号在传播过程中受到大气、地形、建筑物等因素的影响，导致定位误差较大。

而IMU则通过测量物体的加速度和角速度，来估计物体的运动状态。

然而，IMU的测量结果会存在漂移和噪声等问题，导致定位结果不准确。

因此，将GNSS和IMU的数据进行融合，可以互补彼此的优势，提高定位的精度和稳定性。

RTK融合算法的关键步骤包括数据预处理、特征提取、数据融合和结果输出。

首先，对GNSS和IMU的原始数据进行预处理，包括数据对齐、去除噪声、滤波等。

然后，通过特征提取算法提取出GNSS和IMU数据中的关键特征，如卫星的位置、速度、加速度等。

接下来，使用数据融合算法将GNSS和IMU的数据进行融合，得到更精确和稳定的位置和姿态估计结果。

最后，将融合后的结果输出给用户或其他系统进行进一步的应用和处理。

RTK融合算法的优势在于能够提供高精度、实时的定位和姿态信息。

相比于单独使用GNSS或IMU进行定位，融合算法可以克服各自的缺点，提高定位的精度和稳定性。

此外，RTK融合算法还可以根据具体应用场景的需求，进行参数配置和算法优化，进一步提高定位的性能。

在航空领域，RTK融合算法可以应用于飞行器的导航和控制。

通过实时获取飞行器的位置和姿态信息，可以实现精确的航迹控制和自主导航。

在航海领域，RTK融合算法可以应用于船舶的定位和航行安全。

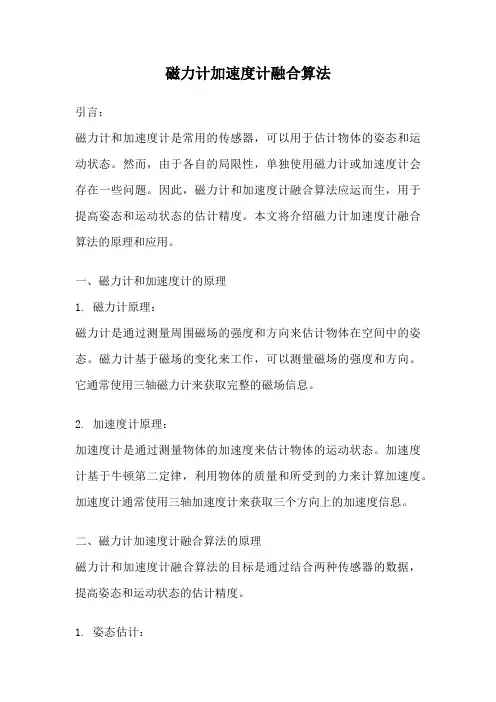

磁力计加速度计融合算法引言：磁力计和加速度计是常用的传感器，可以用于估计物体的姿态和运动状态。

然而，由于各自的局限性，单独使用磁力计或加速度计会存在一些问题。

因此，磁力计和加速度计融合算法应运而生，用于提高姿态和运动状态的估计精度。

本文将介绍磁力计加速度计融合算法的原理和应用。

一、磁力计和加速度计的原理1. 磁力计原理：磁力计是通过测量周围磁场的强度和方向来估计物体在空间中的姿态。

磁力计基于磁场的变化来工作，可以测量磁场的强度和方向。

它通常使用三轴磁力计来获取完整的磁场信息。

2. 加速度计原理：加速度计是通过测量物体的加速度来估计物体的运动状态。

加速度计基于牛顿第二定律，利用物体的质量和所受到的力来计算加速度。

加速度计通常使用三轴加速度计来获取三个方向上的加速度信息。

二、磁力计加速度计融合算法的原理磁力计和加速度计融合算法的目标是通过结合两种传感器的数据，提高姿态和运动状态的估计精度。

1. 姿态估计：磁力计可以提供绝对方向信息，但容易受到外部磁场的干扰。

加速度计可以提供相对方向信息，但容易受到重力的影响。

因此，磁力计和加速度计融合算法可以通过结合两者的数据，既考虑绝对方向又考虑相对方向，从而提高姿态估计的精度。

2. 运动状态估计：磁力计和加速度计融合算法可以通过结合两者的数据，同时考虑线性加速度和角速度，从而提高运动状态的估计精度。

通过分析加速度计的数据，可以估计物体的线性加速度和角速度。

通过分析磁力计的数据，可以估计物体的旋转角度。

综合考虑两者的数据，可以更准确地估计物体的速度、位置和姿态。

三、磁力计加速度计融合算法的应用磁力计加速度计融合算法广泛应用于姿态估计、导航、运动跟踪等领域。

1. 姿态估计：磁力计加速度计融合算法可以用于姿态估计，如飞行器、机器人和虚拟现实设备的姿态估计。

通过融合磁力计和加速度计的数据，可以更准确地估计物体的姿态，提高控制的精度和稳定性。

2. 导航：磁力计加速度计融合算法可以用于室内导航和定位。

测绘技术中的数据配准方法介绍测绘技术是指通过测量和观测现实世界中的地理要素和地理现象，利用一定的方法和技术手段，将其转化为数学模型并进行编码和表示的一门学科。

数据配准是测绘技术中的重要环节，它是指将从不同传感器、不同时间或不同空间分辨率获取的遥感影像或地理数据进行对齐和匹配，以便进一步进行分析和应用。

下面将介绍几种常见的数据配准方法。

1. 直方图匹配法（Histogram Matching）直方图匹配法通过比较两幅遥感影像的像元灰度直方图，将待配准影像的像元灰度值映射到参考影像的像元灰度值上。

该方法的基本思想是使待配准影像的像元灰度分布与参考影像的像元灰度分布尽量相似，从而达到数据配准的目的。

直方图匹配法的优点是简单易用，但在存在较大的地物变化或图像质量较差的情况下，效果可能不尽如人意。

2. 特征点匹配法（Feature Point Matching）特征点匹配法是通过提取图像中具有唯一性和鲁棒性的特征点，并将其在不同影像中进行匹配，最终确定两幅影像之间的几何关系。

常用的特征点匹配算法包括SIFT、SURF和ORB等。

特征点匹配法适用于存在较大几何变形的影像配准，如地表山脉、河流等地物。

3. 惯性导航系统（Inertial Navigation System）辅助配准法惯性导航系统辅助配准法是通过利用一种高精度的惯性测量单元（Inertial Measurement Unit, IMU），测量和记录载具在三维空间中的加速度和角速度信息，并与卫星定位系统（如GPS）进行辅助配准。

该方法可以提高影像的空间准确性，并减小传感器误差对配准精度的影响。

惯性导航系统辅助配准法在航空影像和卫星影像中得到了广泛应用。

4. 数据融合法（Data Fusion）数据融合法是指将来自不同传感器的多幅影像或地理数据进行综合，以获得更全面和准确的地理信息。

数据融合法中的数据配准是其中的关键步骤，它通过对多幅影像进行几何和光谱上的一致性校正，实现数据在时空域的对齐。

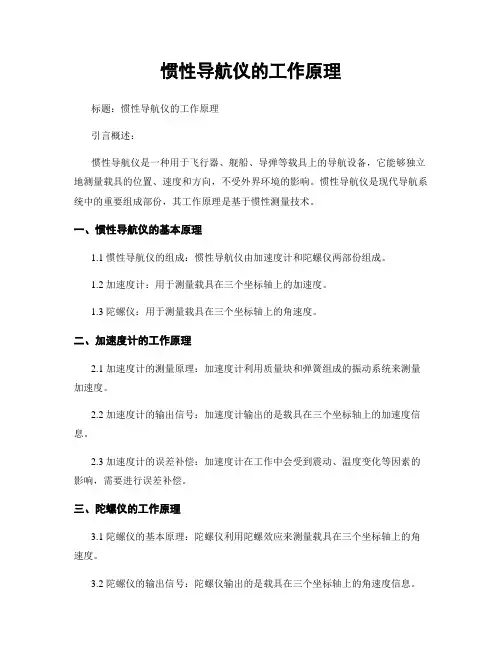

惯性导航仪的工作原理标题：惯性导航仪的工作原理引言概述：惯性导航仪是一种用于飞行器、舰船、导弹等载具上的导航设备，它能够独立地测量载具的位置、速度和方向，不受外界环境的影响。

惯性导航仪是现代导航系统中的重要组成部份，其工作原理是基于惯性测量技术。

一、惯性导航仪的基本原理1.1 惯性导航仪的组成：惯性导航仪由加速度计和陀螺仪两部份组成。

1.2 加速度计：用于测量载具在三个坐标轴上的加速度。

1.3 陀螺仪：用于测量载具在三个坐标轴上的角速度。

二、加速度计的工作原理2.1 加速度计的测量原理：加速度计利用质量块和弹簧组成的振动系统来测量加速度。

2.2 加速度计的输出信号：加速度计输出的是载具在三个坐标轴上的加速度信息。

2.3 加速度计的误差补偿：加速度计在工作中会受到震动、温度变化等因素的影响，需要进行误差补偿。

三、陀螺仪的工作原理3.1 陀螺仪的基本原理：陀螺仪利用陀螺效应来测量载具在三个坐标轴上的角速度。

3.2 陀螺仪的输出信号：陀螺仪输出的是载具在三个坐标轴上的角速度信息。

3.3 陀螺仪的稳定性：陀螺仪具有较高的稳定性和精度，能够准确测量载具的旋转运动。

四、惯性导航仪的数据融合和校准4.1 数据融合：惯性导航仪会将加速度计和陀螺仪的数据进行融合，以提高导航精度。

4.2 校准：惯性导航仪需要进行定位校准和姿态校准，以确保测量的准确性。

4.3 高精度惯性导航仪：现代惯性导航仪采用多传感器融合技术和自适应滤波算法，实现高精度导航。

五、惯性导航仪的应用领域5.1 航空领域：惯性导航仪在飞行器上广泛应用，可以实现飞行器的自主导航和姿态控制。

5.2 船舶领域：惯性导航仪可以匡助船舶进行自主航行和定位。

5.3 导弹领域：惯性导航仪可以确保导弹在飞行过程中准确地跟踪目标和实现精确打击。

结论：惯性导航仪通过加速度计和陀螺仪的测量数据，实现了对载具位置、速度和方向的准确测量和跟踪。

随着技术的不断进步，惯性导航仪在各个领域的应用将更加广泛和精确。
