SEW电机制动器培训资料

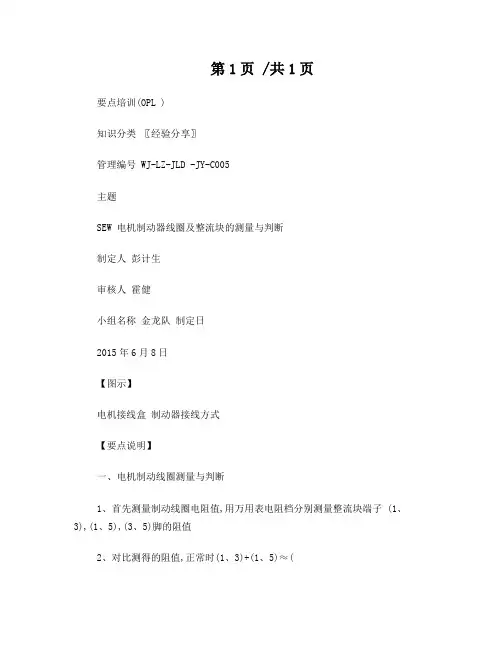

第1页 /共1页
要点培训(OPL )
知识分类〖经验分享〗
管理编号 WJ-LZ-JLD -JY-C005
主题
SEW 电机制动器线圈及整流块的测量与判断
制定人彭计生
审核人霍健
小组名称金龙队制定日
2015年6月8日
【图示】
电机接线盒制动器接线方式
【要点说明】
一、电机制动线圈测量与判断
1、首先测量制动线圈电阻值,用万用表电阻档分别测量整流块端子 (1、3),(1、5),(3、5)脚的阻值
2、对比测得的阻值,正常时(1、3)+(1、5)≈(
3、5) 3、若(1、3),(1、5),(3、5)任意两根之间的电阻为零或无穷大, 则可确定制动线圈故障(短路或断路)。

4、用万用表M Ω档测(1、3、5)脚、是否接地。

二、整流块的测量与判断
1、当确认制动线圈正常或者拆掉制动线圈的情况下,通电检测。

2、用万用表测量(2、3)脚输入电压是否正常,同铭牌标示应该一致 (220Vac 或380Vac)。

3、再测量(3、5)脚的输出直流电压,一般情况下输入220Vac ,输出是80-100VDC ;输入380Vac ,输出是150-170Vdc, 输出电压是稳定的,过低或过高或者数值变化大都说明整流块损坏。

【注意事项】
1、测量线圈电阻时,需停电。

2、不得用摇表直接遥测整流块。

讲授人彭计生签字(已完全掌握者):彭计生、杨皓、王泊、刘国斌、齐萌、杨书厅、李志全、张剑
讲授时间
10分钟
1 2 3 4 5
制动器整流块。

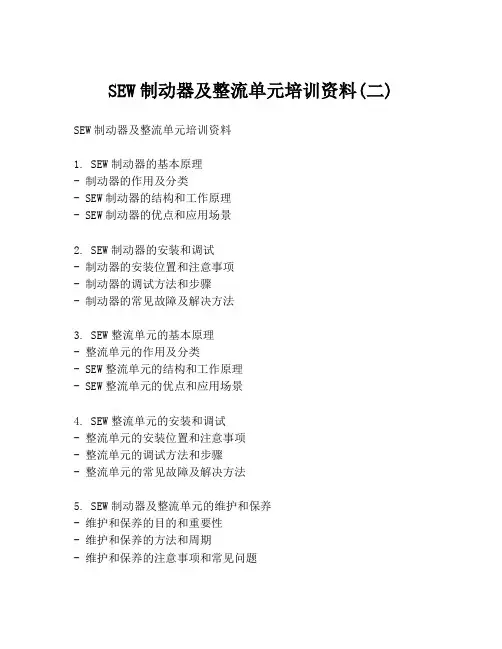

SEW制动器及整流单元培训资料(二) SEW制动器及整流单元培训资料
1. SEW制动器的基本原理
- 制动器的作用及分类
- SEW制动器的结构和工作原理
- SEW制动器的优点和应用场景
2. SEW制动器的安装和调试
- 制动器的安装位置和注意事项
- 制动器的调试方法和步骤
- 制动器的常见故障及解决方法
3. SEW整流单元的基本原理
- 整流单元的作用及分类
- SEW整流单元的结构和工作原理
- SEW整流单元的优点和应用场景
4. SEW整流单元的安装和调试
- 整流单元的安装位置和注意事项
- 整流单元的调试方法和步骤
- 整流单元的常见故障及解决方法
5. SEW制动器及整流单元的维护和保养
- 维护和保养的目的和重要性
- 维护和保养的方法和周期
- 维护和保养的注意事项和常见问题
6. SEW制动器及整流单元的应用案例
- 不同行业和领域的应用案例介绍
- 应用案例的特点和优势分析
- 应用案例的注意事项和解决方案
7. SEW制动器及整流单元的未来发展趋势
- 行业发展趋势和市场需求分析
- 技术创新和产品升级的方向和重点
- SEW制动器及整流单元的未来发展前景和挑战
以上是关于SEW制动器及整流单元培训资料的相关内容，涵盖了制动器和整流单元的基本原理、安装和调试、维护和保养、应用案例以及未来发展趋势等方面的内容，希望能够对学习和应用SEW制动器及整流单元的人员有所帮助。

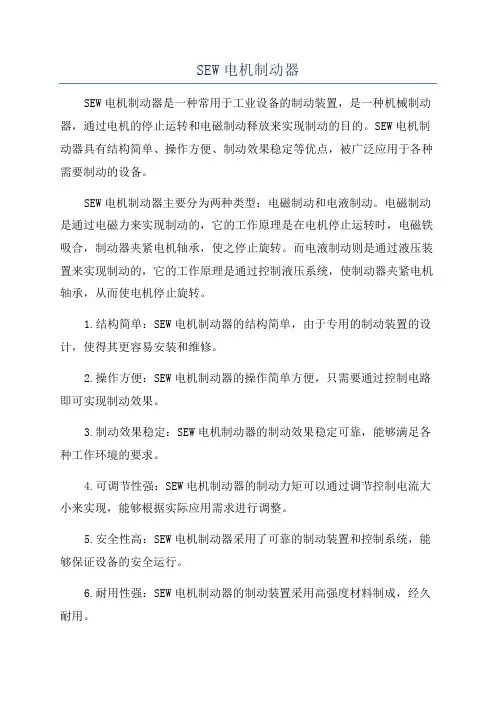

SEW电机制动器SEW电机制动器是一种常用于工业设备的制动装置，是一种机械制动器，通过电机的停止运转和电磁制动释放来实现制动的目的。

SEW电机制动器具有结构简单、操作方便、制动效果稳定等优点，被广泛应用于各种需要制动的设备。

SEW电机制动器主要分为两种类型：电磁制动和电液制动。

电磁制动是通过电磁力来实现制动的，它的工作原理是在电机停止运转时，电磁铁吸合，制动器夹紧电机轴承，使之停止旋转。

而电液制动则是通过液压装置来实现制动的，它的工作原理是通过控制液压系统，使制动器夹紧电机轴承，从而使电机停止旋转。

1.结构简单：SEW电机制动器的结构简单，由于专用的制动装置的设计，使得其更容易安装和维修。

2.操作方便：SEW电机制动器的操作简单方便，只需要通过控制电路即可实现制动效果。

3.制动效果稳定：SEW电机制动器的制动效果稳定可靠，能够满足各种工作环境的要求。

4.可调节性强：SEW电机制动器的制动力矩可以通过调节控制电流大小来实现，能够根据实际应用需求进行调整。

5.安全性高：SEW电机制动器采用了可靠的制动装置和控制系统，能够保证设备的安全运行。

6.耐用性强：SEW电机制动器的制动装置采用高强度材料制成，经久耐用。

SEW电机制动器广泛应用于各种需要制动的设备中，如起重机、卷筒机、工程机械等。

在起重机中，SEW电机制动器能够通过实现制动效果，保证安全运行。

在卷筒机中，SEW电机制动器能够实现卷筒的准确停止。

在工程机械中，SEW电机制动器能够实现机械设备的停止运转。

总之，SEW电机制动器作为一种常用的机械制动器，具有结构简单、操作方便、制动效果稳定等优点，广泛应用于各种需要制动的设备中。

随着工业技术的不断进步，SEW电机制动器也将继续发展和完善，为各种设备的安全运行做出更大的贡献。

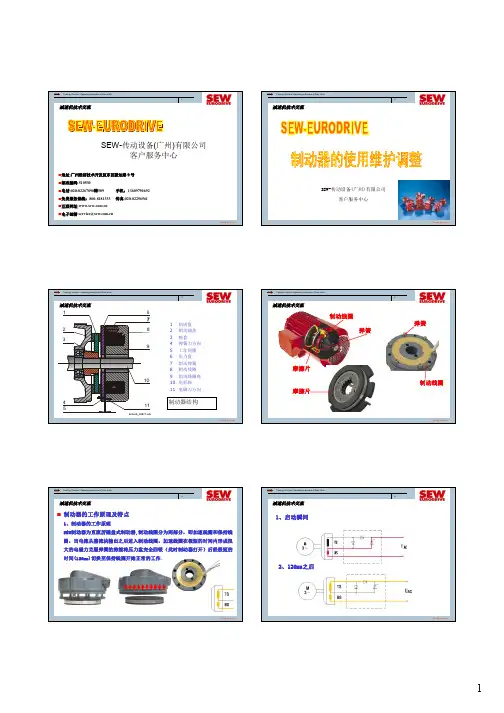

SEW制动器一．概述1. 系统组成：BMG型制动器是直流励磁盘式制动器，由弹簧施加作用力来实现制动，用电磁力来释放，系统满足失效安全原则：当断电时，制动器自动动作。

制动系统主要部件包括：制动线圈框体，其中嵌入抽头线圈（加速线圈+部分线圈=保持线圈）、可移动压力盘、制动弹簧、可在轴上花键套上移动的制动盘组件和制动器端盖。

2. 基本功能：当电磁铁断电时，压力盘由制动弹簧压在制动盘上，BMG的制动盘压在制动器端盖上，电机于是被制动，制动力矩由制动弹簧的个数和型号来决定。

若制动线圈由合适的直流电压供电，电磁力会克服制动弹簧的作用力使压力盘于制动线圈框体接触，制动盘脱开，电机自由转动。

工作气隙对正确的制动作用是十分主要的，它影响释放和制动时所传递的制动力矩和反应时间。

由于制动衬层磨损（正常情况下，磨损一般很低），气隙会逐渐增加，因此气隙必须重新调整到最佳数值。

3. 双线圈系统：SEW制动器以双线圈运行，专门的制动整流器BMG起初只是加速线圈，随后是保持线圈（即整套线圈）引入线路。

加速线圈的强力波动磁化会引起一个很短的制动释放反应事件而达不到饱和极限，制动盘释放非常快，电动机在几乎没有制动损耗的情况下起动。

4. 制动整流器：SEW制动释放反应时间特别短，制动器衬垫磨损微不足道，具有很高的起动频率和长的使用寿命。

一旦BMG制动器释放，就立即用电子开关切换到保持线圈，制动器磁体充分磁化，这样吸引状态的压力盘就能足够安全地保持原状态，当线圈再次切断时，去磁很快，制动距离很短，具有很高的重复精度和安全性。

二．接线端子安排1. 正常制动反应时间，断开交流回路。

Ø 当电动机断电时，制动作用延迟，因为在电动机减速期电机端子产生反馈电压。

Ø 制动线圈与整流器连接：白线（ws）---1号端子；红线（rt）---3号端子；蓝线（bl）---5号端子。

Ø 交流电源始终连接整流器的2号和3号端子。

2. 快速制动反应时间，断开直流回路。

SEW异步电机制动器的使用及故障排除1 制动电压的初步确定 (3)2 制动电压的铭牌确定 (4)3 制动器的接线 (5)4 变频器控制电机时制动器的使用 (7)5制动器快速制动的使用 (9)5.1 没有变频器控制电机时快速制动的使用 (9)5.2 变频器控制电机时快速制动的使用 (10)6 制动器组成元件好坏的检测 (12)7 制动器使用中常易犯的错误 (13)8 制动器使用中常易误解的地方 (15)9 制动器制动反应时间和制动间隙数据表 (17)1 制动电压的初步确定根据中国的实际使用情况，SEW公司电机通常使用220V AC或380V AC制动电压的制动器，如果客户定货时没有指明制动电压的要求，SEW公司将按以下原则配置制动器的制动电压，机座号63—100的电机配置220V AC制动电压的制动器；机座号112以上的电机配置380V AC制动电压的制动器；（电机机座号与电机功率对照表见SEW《电机技术手册》）对于最常使用的4级电机而言，0.12Kw—3Kw的电机配置220V AC制动电压的制动器（0.12Kw电机有56机座号和63机座号两种，56机座号除外）；4Kw 以上的电机配置380V AC制动电压的制动器。

当然，客户也可指明制动器制动电压的等级，电气设计人员为方便控制的要求，最好能与机械设计人员协商，指明制动器制动电压的等级。

2 制动电压的铭牌确定电机的铭牌上左下脚标明了所配制动器制动电压的等级，请以此为准配置正确的制动电压。

3制动器的接线对于单速电机，为方便客户使用，在电机出厂时SEW公司已将制动器控制电源接好，电源直接从电机接线柱上引取，当电机得电时电机运转，制动器也同时释放，当电机断电时电机停转，制动器也同时锁紧。

当使用机座号63--100的电机，电机通常为△/Y 220V AC/380V AC当使用机座号112以上的电机（包括112机座），电机通常为△/Y 380V AC/660V AC见下图1）机座号63—100的单速电机2）机座号112以上的单速电机4变频器控制电机时制动器的使用首先应将从电机接线柱上接到制动整流块上的电源线拆除，单独给制动整流块引取电源，见下图1）机座号63—100的单速电机2）机座号112以上的单速电机5制动器快速制动的使用通过改变制动整流块的接线方式，可使制动器变为快速制动运行，制动速度为普通制动的5倍以上，在驱动控制中可提高定位精度；在升降驱动中，如提升机，叉式升降机等建议使用快速制动。
