电机培训资料(1)

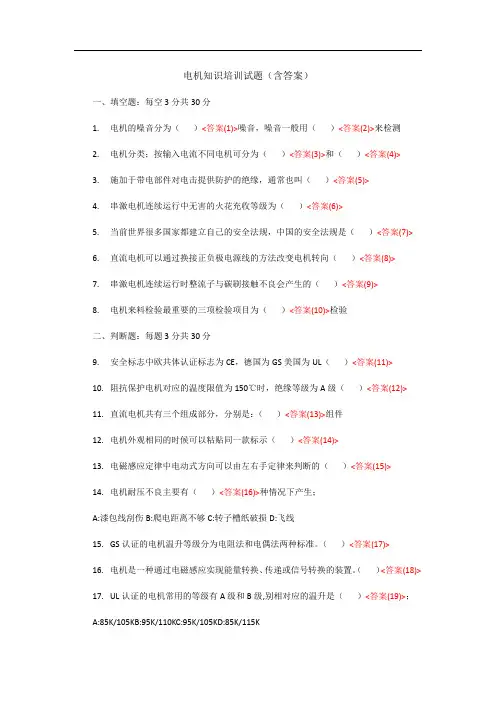

电机知识培训试题（含答案）一、填空题：每空3分共30分1.电机的噪音分为（）<答案(1)>噪音，噪音一般用（）<答案(2)>来检测2.电机分类；按输入电流不同电机可分为（）<答案(3)>和（）<答案(4)>3.施加于带电部件对电击提供防护的绝缘，通常也叫（）<答案(5)>4.串激电机连续运行中无害的火花充收等级为（）<答案(6)>5.当前世界很多国家都建立自己的安全法规，中国的安全法规是（）<答案(7)>6.直流电机可以通过换接正负极电源线的方法改变电机转向（）<答案(8)>7.串激电机连续运行时整流子与碳刷接触不良会产生的（）<答案(9)>8.电机来料检验最重要的三项检验项目为（）<答案(10)>检验二、判断题：每题3分共30分9.安全标志中欧共体认证标志为CE，德国为GS美国为UL（）<答案(11)>10.阻抗保护电机对应的温度限值为150℃时，绝缘等级为A级（）<答案(12)>11.直流电机共有三个组成部分，分别是：（）<答案(13)>组件12.电机外观相同的时候可以粘贴同一款标示（）<答案(14)>13.电磁感应定律中电动式方向可以由左右手定律来判断的（）<答案(15)>14.电机耐压不良主要有（）<答案(16)>种情况下产生；A:漆包线刮伤B:爬电距离不够C:转子槽纸破损D:飞线15.GS认证的电机温升等级分为电阻法和电偶法两种标准。

（）<答案(17)>16.电机是一种通过电磁感应实现能量转换、传递或信号转换的装置。

（）<答案(18)>17.UL认证的电机常用的等级有A级和B级,别相对应的温升是（）<答案(19)>；A:85K/105KB:95K/110KC:95K/105KD:85K/115K。

（电机车司机）（高级）培训复习资料一、填空1、电路由电源、负载、连接导线、控制器四个部分组成。

2、三视图指的是主视图、俯视图、左视图。

3、直流电动机按激磁方式分为他激式、串激式、并激式、复激式。

4、根据国家标准，隔爆接合面的隔爆面长度L、间隙W、粗糙度是检验其电气设备是否失爆的三要素。

8、杂散电流的危害腐蚀铠装电缆、引爆瓦斯、引爆雷管。

9、三视图之间尺寸对应关系是：主视图与俯视图长度相等；主视图与左视图高度相等；俯视图与左视图宽度相等。

10、操纵脉冲调速机车，在电机车未停稳前禁止将换向手柄置于反向档位。

11、在调酸性电液时，必须将硫酸徐徐倒入水中，严禁向硫酸内倒水。

12、铺设轨道时，同一线路必须使用同一型号钢轨，道岔的钢轨型号不得低于线路的钢轨型号。

13、轨道接头间隙不得大于5mm高低左右误差都不得大于2mm。

14、道岔由转辙部分、连接部分、辙叉部分组成。

15、《煤矿安全规程》规定，列车的制动距离必须每年至少测量一次，运送物料时不得超过40m；运送人员时不得超过20m。

16、两机车或两列车在同一轨道，同一方向行驶时，必须保持不少于100m距离。

17、司机不得擅自离开岗位，如需离开座位时，必须切断电源，将控制器手把取下保管好，扳紧车闸，车灯不得关闭。

18、《规程》规定机车的闸、灯、警铃连接装置和撒砂装置任何一项不正常或防爆部分失去防爆性能时，都不能使用该机车。

19、严禁甩掉保护装置或擅自调大整产值，或用铜铁丝代替保险丝。

20、调度信号必须专线专用非岗位工作人员禁止操作。

21、列车或单独机车都必须前有照明，后有红灯。

22、《规程》规定：电车司机必须按信号开车，开车前必须发出开车信号，机车运行中，严禁将头或身体探出车外。

23、操作电机车运行时，控制器的手把只允许在直列运行和并列运行档位上长期停留。

24、《机车完好标准》中要求机车照明有效光距不小于40m警铃音响距离大于40m。

25、电机车的起动速度不得过快，司机操作控制器手柄，在起动档位上，每档应停留2－3s，转换档位要快，禁止将控制手柄停留在两个档位之间。

第一章电机的基本原理习题解答：1、何为相对磁导率？答：材料的磁导率定义为该位置处的磁通密度与磁场强度之比，决定于磁场所在点的材料特性，单位为H/m。

根据材料的导磁性能，可将其分为铁磁材料和非铁磁材料。

非铁磁材料的磁导率可认为与真空的磁导率μ0相同，为4π⨯10-7H/m。

铁磁材料主要是铁、镍、钴以及它们的合金，其磁导率是非铁磁材料磁导率的几十倍至数千倍。

由于材料的磁导率变化范围很大，常采用相对磁导率μr来表征材料的导磁性能，μr为材料的磁导率与真空磁导率的比值。

2、磁路的磁阻如何计算？答：磁路的磁阻可用公式R m=L/(μA)计算，其中L为磁路的长度，单位为m，μ为材料的磁导率，单位为H/m，A为磁路的截面积，单位为m2。

从公式可以看出，磁路的磁阻主要取决于磁路的几何尺寸和材料的磁导率，大小上与磁路长度成正比，与磁路的截面积和磁导率成反比。

3、叙述磁路与电路的类比关系。

答：从电路和磁场的方程上看，两者形式上非常相似。

电路和磁路的类比关系可用下表表示：4、为什么希望磁路中的空气隙部分尽可能小？答：与磁路中铁磁材料相比，空气的磁导率小得多，如果磁路中的气隙部分长度增加，使得磁路的总磁阻大大增大，要想产生同样大小的磁通，需要的磁动势大大增加。

5、何为铁磁材料？为什么铁磁材料的磁导率高？答：铁磁材料包括铁、镍、钴及它们的合金、某些稀土元素的合金和化合物、铬和锰的一些合金等。

根据铁磁材料的磁化过程可知，当铁磁材料放置到磁场中之后，磁场会显著增强，表现为铁磁材料的导磁能力更强，因此磁导率大。

6、何为铁磁材料的饱和现象和磁滞现象？答：将未磁化的铁磁材料置于外磁场中，当磁场强度很小时，外磁场只能使少量磁畴转向，磁通密度增加不快，此时磁导率 较小；随着外磁场的增强，大量磁畴开始转向，磁通密度增加很快，磁导率很大；当外磁场增大到一定程度时，大部分磁畴已经转向，未转向的磁畴较少，继续增大外磁场时，磁通密度增加缓慢，磁导率逐渐减小，这种现象称为饱和。

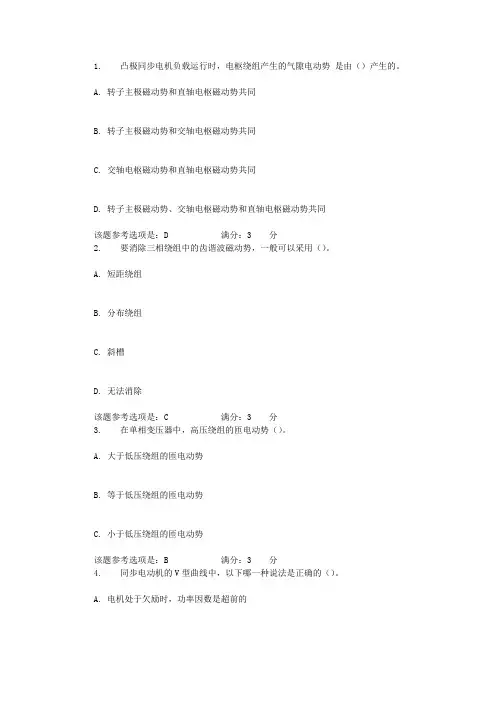

1. 凸极同步电机负载运行时，电枢绕组产生的气隙电动势是由（）产生的。

A. 转子主极磁动势和直轴电枢磁动势共同B. 转子主极磁动势和交轴电枢磁动势共同C. 交轴电枢磁动势和直轴电枢磁动势共同D. 转子主极磁动势、交轴电枢磁动势和直轴电枢磁动势共同该题参考选项是：D 满分：3 分2. 要消除三相绕组中的齿谐波磁动势，一般可以采用（）。

A. 短距绕组B. 分布绕组C. 斜槽D. 无法消除该题参考选项是：C 满分：3 分3. 在单相变压器中，高压绕组的匝电动势（）。

A. 大于低压绕组的匝电动势B. 等于低压绕组的匝电动势C. 小于低压绕组的匝电动势该题参考选项是：B 满分：3 分4. 同步电动机的V型曲线中，以下哪一种说法是正确的（）。

A. 电机处于欠励时，功率因数是超前的B. 电机处于欠励时，功率因数是滞后的C. 电机处于过励时，功率因数是滞后的D. 曲线越高，电磁功率越小该题参考选项是：B 满分：3 分5. 两台容量不同、变比和连接组别相同的三相变压器并联运行，则变压器所分担的容量之标幺值（）。

A. 与短路阻抗成正比B. 与短路阻抗成反比C. 与短路阻抗标幺值成正比D. 与短路阻抗标幺值成反比该题参考选项是：D 满分：3 分6. 单相变压器U1N /U2N=220/110V，一次侧加220V时，空载电流为１Ａ；今将一次、二次侧绕组顺极性串联，外施330V电压，则空载电流为（）。

A. 1AB. 2/3AC. 1.5AD. 3A该题参考选项是：B 满分：3 分7. 同步发电机的额定功率指（）。

A. 转轴上输入的机械功率B. 转轴上输出的机械功率C. 电枢端口输入的电功率D. 电枢端口输出的电功率该题参考选项是：D 满分：3 分8. 一台三相电力变压器，二次侧带对称负载，且输出电压恰好等于其二次侧的空载电压，则该负载一定是（）。

A. 纯电阻负载B. 电感性负载C. 电容性负载D. 无法判断该题参考选项是：C 满分：3 分9. 变压器带负载运行，随着负载系数的不同，效率在变化，获得最大效率时有（）。

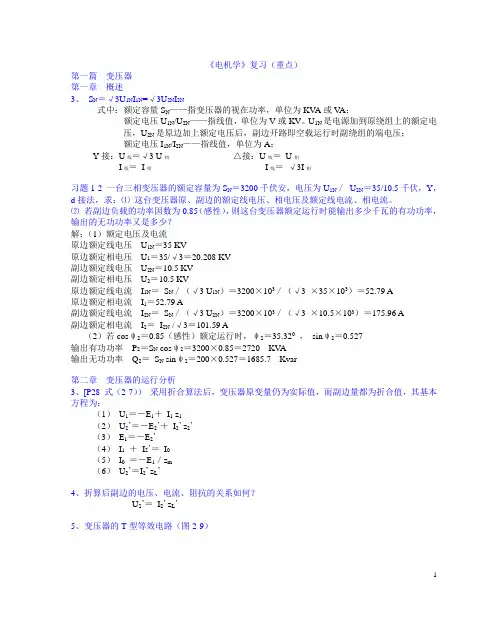

《电机学》复习（重点）第一篇变压器第一章概述3、S N＝√3U1N I1N=√3U2N I2N式中：额定容量S N——指变压器的视在功率，单位为KV A或V A；额定电压U1N/U2N——指线值，单位为V或KV。

U1N是电源加到原绕组上的额定电压，U2N是原边加上额定电压后，副边开路即空载运行时副绕组的端电压；额定电压I1N/I2N——指线值，单位为A；Y接：U线＝√3 U相△接：U线＝U相I线＝I相I线＝√3I相习题1-2 一台三相变压器的额定容量为S N＝3200千伏安，电压为U1N／U2N＝35/10.5千伏，Y，d接法，求：⑴这台变压器原、副边的额定线电压、相电压及额定线电流、相电流。

⑵若副边负载的功率因数为0.85（感性），则这台变压器额定运行时能输出多少千瓦的有功功率，输出的无功功率又是多少？解：（1）额定电压及电流原边额定线电压U1N＝35 KV原边额定相电压U1＝35/√3＝20.208 KV副边额定线电压U2N＝10.5 KV副边额定相电压U2＝10.5 KV原边额定线电流I1N＝S N／（√3 U1N）＝3200×103／（√3 ×35×103）＝52.79 A原边额定相电流I1＝52.79 A副边额定线电流I2N＝S N／（√3 U2N）＝3200×103／（√3 ×10.5×103）＝175.96 A副边额定相电流I2＝I2N /√3＝101.59 A（2）若cosψ2＝0.85（感性）额定运行时，ψ2＝35.320，sinψ2＝0.527输出有功功率P2＝S N cosψ2＝3200×0.85＝2720 KVA输出无功功率Q2＝S N sinψ2＝200×0.527＝1685.7 Kvar第二章变压器的运行分析3、[P28 式（2-7））采用折合算法后，变压器原变量仍为实际值，而副边量都为折合值，其基本方程为：（1）U1＝－E1＋I1 z1（2）U2’＝－E2’＋I2’ z2’（3）E1＝－E2’（4）I1＋I2’＝I0（5）I0＝－E1／z m（6）U2’＝I2’ z L’4、折算后副边的电压、电流、阻抗的关系如何？U2’＝I2’ z L’5、变压器的T型等效电路（图2-9）17、变压器参数的测定：如何对变压器进行空载实验、短路实验？其目的如何？如何求其参数：r m，x m；r K，x K。

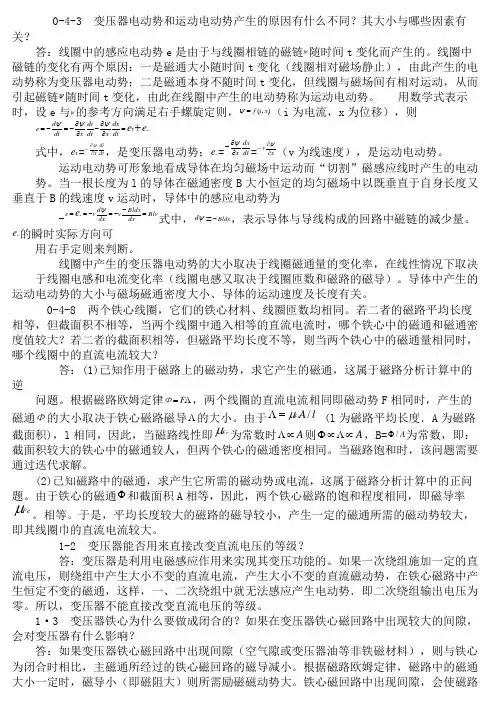

0-4-3 变压器电动势和运动电动势产生的原因有什么不同？其大小与哪些因素有关？答：线圈中的感应电动势e 是由于与线圈相链的磁链ψ随时间t 变化而产生的。

线圈中磁链的变化有两个原因：一是磁通大小随时间t 变化（线圈相对磁场静止），由此产生的电动势称为变压器电动势；二是磁通本身不随时间t 变化，但线圈与磁场间有相对运动，从而引起磁链ψ随时间t 变化，由此在线圈中产生的电动势称为运动电动势。

用数学式表示时，设e 与ψ的参考方向满足右手螺旋定则，),(x i f =ψ（i 为电流，x 为位移），则R e e dtdx x dt di x dt d e +=∂∂-∂∂-=-=T ψψψ 式中，T e =dt di x ∂∂-ψ，是变压器电动势；e =dt dx x ∂∂-ψ=x v ∂∂-ψ（v 为线速度），是运动电动势。

运动电动势可形象地看成导体在均匀磁场中运动而“切割”磁感应线时产生的电动 势。

当一根长度为l 的导体在磁通密度B 大小恒定的均匀磁场中以既垂直于自身长度又垂直于B 的线速度v 运动时，导体中的感应电动势为 -Blv dx Bldx v dx d v e R e =--=-==ψ式中，ψd =Bldx -，表示导体与导线构成的回路中磁链的减少量。

e 的瞬时实际方向可用右手定则来判断。

线圈中产生的变压器电动势的大小取决于线圈磁通量的变化率，在线性情况下取决 于线圈电感和电流变化率（线圈电感又取决于线圈匝数和磁路的磁导）。

导体中产生的运动电动势的大小与磁场磁通密度大小、导体的运动速度及长度有关。

0-4-8 两个铁心线圈，它们的铁心材料、线圈匝数均相同。

若二者的磁路平均长度相等，但截面积不相等，当两个线圈中通入相等的直流电流时，哪个铁心中的磁通和磁通密度值较大？若二者的截面积相等，但磁路平均长度不等，则当两个铁心中的磁通量相同时，哪个线圈中的直流电流较大？答：(1)已知作用于磁路上的磁动势，求它产生的磁通，这属于磁路分析计算中的逆问题。

第一章电机车运输第一节电机车运输的组成和任务矿井运输是和矿井开拓、掘进、回采生产同步进行的。

运输工作的好坏直接影响着生产的顺利进行。

因而，正确地选择运输方式和相应的运输设备类型及组织形式，对于提高矿井生产能力、劳动生产率，实现安全生产，减轻工人劳动强度，降低生产成本，在经济、技术等方面都有着重大意义。

正确选择运输方式应该保证：1、充分的工作安全性，改善劳动条件；2、在提高劳动生产率的前提下，最大限度地降低工人体力劳动；3、允许强化采掘过程，即应有足够的备用运输能力；4、工作条件变化时，运输设备应有足够的工作可靠性；5、能适应所运货物的特性，如煤炭、矸石的分类运输，一般和特残设备、材料如综采支架、机组、雷管火药等的运输；7、运送人员的必要性。

在主要水平巷道中，使用电机车运输时，完全可以实现装卸工作的机械化和自动化，而且容易解决矸石运输、煤炭分类运输、以及材料设备和人员的运输问题。

同时还有其独有的优点：1、它与无极绳运输的比较：在大多数情况下，电机车运输具有运输费用低、能力高的优点。

这是由于它运行速度高，所需辅助人员少、维修简单、动力消耗小。

2、它与输送机比较：运营费用大大低于输送机。

吨公里电耗为0.06—0.1千瓦·小时，输送机为0.33—0.45千瓦·小时，仅电费就低了5倍。

维修费、折旧费低1—2倍，基本建设投资低于输送机，而高于无极绳运输。

而输送机对于矸石、分类煤炭、材料设备、人员运输极为困难。

大多数矿务局在水平巷道中有单独使用电机车运输的矿井，而无单独使用输送机的矿井。

凡使用输送机的矿井，都以电机车担负矸石、材料、设备和人员的运输。

3、它与内燃机相比较：电机车的牵引力大、爬坡能力强、效率高、节省燃料、降低运输成本。

它还能实行电制动、无废气污染环境、维修方便。

4、适用于弯曲巷道。

5、有非工作储备系统，电机车运输具有储备系统，缓解了早期故障，随机故障和耗损故障造成的损失。

为进一步提高电机车运输的可靠性，通常要保留一定数量的备用电机车。

电机维修技术标准资料（⼀）交流电动机维修技术标准共10项，项⽬如下表：⼀、绝缘电阻（1）1000伏以下的交流电机，绕组的绝缘电阻在常温下应不低于0.5兆欧。

（2）1000伏及以上的交流电机，绕组的绝缘电阻在常温下应不低于每千伏1兆欧。

⼆、直流电阻的测定三、定⼼（1）刚性连轴器定⼼的允许偏差（2）齿轮连轴器定⼼的允许偏差（3）弹性连轴器定⼼的允许偏差四、定转⼦⽓隙对不同类型的交流电机定转⼦⽓隙最⼤值或最⼩值与平均值之差，同平均值之⽐，不应超过下列数值：五、温升（1）感应电机的温升限度见下表（单位：K）（2）同步电动机温升限度见下表（单位：K）备注：I. 全封闭管道通风及全封闭冷却型均按开放型的温升上限为依据。

II. 全封闭的⽔冷、油冷、⽔中型的温升不适宜使⽤本表，应另据特殊协定。

III. 采⽤⾼级绝缘的滑环附近绕组是低级绝缘，则应按低级绝缘考虑。

IV. 在第⼀项的定⼦绕组⾥，凡功率⼤于5000kW以及定⼦铁⼼长度（包括通风管道）1m以上的，不适宜采⽤温度计法。

V. 对于5000kW以及定⼦铁⼼长度（包括通风管道）1m以上的，如果订货与制造⽅⽆协定，那么F级、H级的温升限度，不能超过B级的温升上限。

VI. 环境温度的限度为40℃。

（3）空冷同步电动机温升限度见下表（单位：K）六、电刷及刷握表1其中：A级－不可逆运⾏的交流电机B级－可逆运⾏的交流电机C级－双层电刷，每层厚度>4mm。

表2备注：I. 表1适⽤于⽯墨电刷II. 表2适⽤于含⾦属的电刷（2）电刷的磨损限度I.刷辫固定件以下5mm；II.对分层电刷或厚度在8mm以下的电刷，为刷辫固定件以下10mm III. 电刷产品的寿命线。

（3）刷握与滑环表⾯的间隙h（mm）见上表1、2（4）电刷的压⼒。

技能培训专题之电机的绝缘(一)电机在现代工业中应用广泛，其使用频率也非常高。

电机的正常运行需要保证电机的各个部分都能够正常运作，其中绝缘是电机正常运行的重要保障。

因此，电机绝缘技能的培训显得尤为重要。

1. 电机绝缘的定义电机绝缘是指电机各个部位之间采用不导电材料进行隔离的技术或工艺。

电机绝缘的主要作用是防止电机直接接地或接触杂质导致电流的外流，从而保障人体安全和设备的正常工作。

2. 电机绝缘的分类根据电机工作电压高低的不同，电机绝缘可分为高压绝缘、低压绝缘和特别绝缘。

其中，高压绝缘用于电压大于1kV的电机，低压绝缘用于电压小于1kV的电机，而特别绝缘则应用于特殊的电机。

3. 电机绝缘的材料电机绝缘材料需要具备以下特点：耐高温、抗湿性、耐油性、抗腐蚀性、机械强度高等。

目前常见的电机绝缘材料有玻璃纤维布、绝缘玻璃纸、绝缘胶带、氟塑料等。

4. 电机绝缘的检测电机绝缘的检测可以检测电机绝缘是否完好。

通常，电机绝缘检测采用击穿测试、绝缘电阻测试和介质损耗因数测试。

5. 电机绝缘的维护维护好电机绝缘是保障电机正常工作的关键，常见的维护措施包括：定期检查电机的绝缘情况、保持电机的清洁、防止电机过载等。

6. 电机绝缘的问题及解决方法电机绝缘的问题常见于电机使用过程中，常见的问题包括：绝缘老化、绝缘损坏等。

解决方法包括及时更换老化或损坏绝缘材料、加强电机维护等措施。

总之，电机绝缘是电机正常运行的重要保障，可以通过维护和检测等措施对电机绝缘进行有效的保护和管理。

在电机绝缘技能的培训中，需要学员全面了解电机绝缘相关知识和技术，以确保电机的正常工作和人员的安全。

《电机与电气控制技术》一、填空1、接触器可用于频繁通断___大电流______电路，又具有___失压欠压保护______保护作用。

2、熔断器又叫保险丝，用于电路的____短路_____保护，使用时应___串______接在电路中。

3、时间继电器是一种触头__延时接通________或___断开______的控制电器。

4、电动机的降压起动控制电路主要有降压起动、___星一三角转换降压起动______降压起动、自耦变压器降压起动及延边三角形降压起动。

5、三相异步电动机电源电压一定，负载转矩增加时，则转子转速___下降_____，定子电流___上升____(填“上升”或“下降”)6、直流伺服电机可分为____传统式______式和___低惯量______式两种类型。

7、步进电动机每输入一个脉冲，电动机就转动一个或前进一步，转速与频率成正比。

8、电磁制动是使电动机产生一个与旋转方向___相反的电磁转知矩______的方法实现的:按其产生的制动转矩方法的不同可分为:能耗制动、再生制动、反接制动。

9、直流电机的调速方法有___ 改变电枢回路的总电阻______调速、___减弱电动机的励磁磁通_____调速、改变电枢电压调速。

10、通常电压继电器____并_____联在电路中，电流继电器____串_____联在电路中。

二、单项选择1、下列元件中，开关电器为(A)。

A.组合开关B.接触器C.行程开关D.时间继电器2、下列元件中，主令电器有(B)。

A.熔断器B.按钮C.刀开关D.速度继电器3、延时断开常闭触点的图形符号是( B\n )。

A.BC.D4、在机床电气控制电路中采用两地分别控制方式，其控制按钮连接的规律是( C )。

A.全为串联B.全为并联C.起动按钮并联，停止按钮串联D.起动按钮串联，停止按钮并联5、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是( B )。

A.电动机立即停转B.电动机转速降低、温度升高C.电动机出现振动及异声D.电动机反转6、有型号相同，线圈额定电压均为380V的两只接触器，若串联后接入380V回路，则( A )。
