圆形截面偏心受压(受弯)构件均匀配筋计算

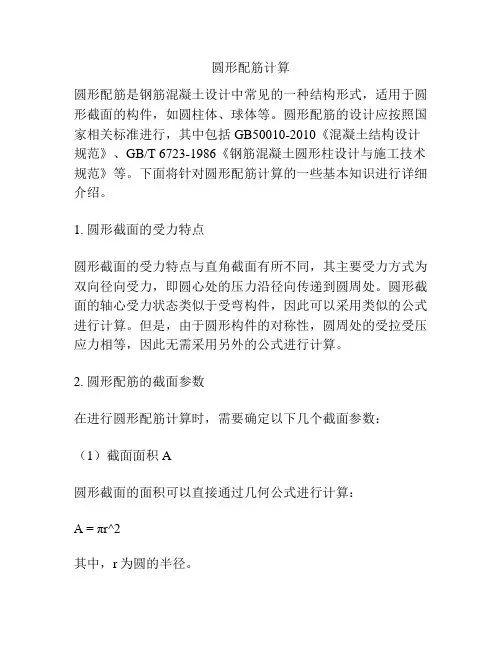

圆形配筋计算圆形配筋是钢筋混凝土设计中常见的一种结构形式，适用于圆形截面的构件，如圆柱体、球体等。

圆形配筋的设计应按照国家相关标准进行，其中包括GB50010-2010《混凝土结构设计规范》、GB/T 6723-1986《钢筋混凝土圆形柱设计与施工技术规范》等。

下面将针对圆形配筋计算的一些基本知识进行详细介绍。

1. 圆形截面的受力特点圆形截面的受力特点与直角截面有所不同，其主要受力方式为双向径向受力，即圆心处的压力沿径向传递到圆周处。

圆形截面的轴心受力状态类似于受弯构件，因此可以采用类似的公式进行计算。

但是，由于圆形构件的对称性，圆周处的受拉受压应力相等，因此无需采用另外的公式进行计算。

2. 圆形配筋的截面参数在进行圆形配筋计算时，需要确定以下几个截面参数：（1）截面面积A圆形截面的面积可以直接通过几何公式进行计算：A = πr^2其中，r为圆的半径。

（2）截面惯性矩I圆形截面的惯性矩可以根据公式进行计算：I = πr^4/4（3）截面抗弯系数W圆形截面的抗弯系数可以根据公式进行计算：W = 2πr^3/33. 圆形配筋的配筋计算在进行圆形配筋设计时，需要确定以下几个参数：（1）受弯截面的重心到截面边缘的距离a圆形截面受弯时，重心到截面边缘的距离a可以根据以下公式进行计算：a = r/2（2）设计弯矩M设计弯矩M可以根据实际计算得出。

（3）混凝土压杆强度fcd混凝土压杆强度fcd可以按照国家相关标准进行计算。

（4）钢筋抗拉强度fyd钢筋抗拉强度fyd可以按照国家相关标准进行计算。

（5）受压钢筋配筋率ρ受压钢筋配筋率ρ可以根据国家相关标准进行计算，一般为0.01-0.05。

（6）钢筋抗拉强度fyd钢筋抗拉强度fyd可以根据国家相关标准进行计算。

（7）截面抵抗矩MRd截面抵抗矩MRd可以根据公式进行计算：MRd = 0.87fydAsa(a - d/2)其中，Asa为受压钢筋面积，a为重心到受压钢筋处的距离，d 为受压钢筋上面纵向竖向重心至截面边缘的距离。

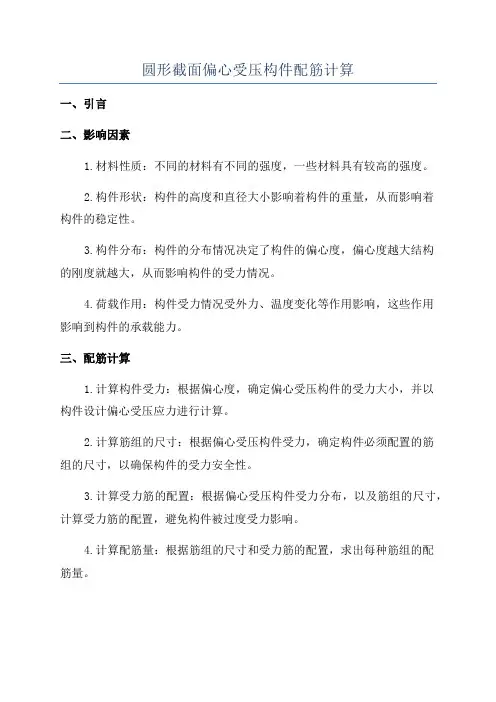

圆形截面偏心受压构件配筋计算
一、引言
二、影响因素
1.材料性质：不同的材料有不同的强度，一些材料具有较高的强度。

2.构件形状：构件的高度和直径大小影响着构件的重量，从而影响着
构件的稳定性。

3.构件分布：构件的分布情况决定了构件的偏心度，偏心度越大结构
的刚度就越大，从而影响构件的受力情况。

4.荷载作用：构件受力情况受外力、温度变化等作用影响，这些作用
影响到构件的承载能力。

三、配筋计算
1.计算构件受力：根据偏心度，确定偏心受压构件的受力大小，并以
构件设计偏心受压应力进行计算。

2.计算筋组的尺寸：根据偏心受压构件受力，确定构件必须配置的筋
组的尺寸，以确保构件的受力安全性。

3.计算受力筋的配置：根据偏心受压构件受力分布，以及筋组的尺寸，计算受力筋的配置，避免构件被过度受力影响。

4.计算配筋量：根据筋组的尺寸和受力筋的配置，求出每种筋组的配
筋量。

C.O.2沿用边均匀配筋的圆形截面钢筋混凝土偏心受压构件，其正截面抗压承载力可用查表法(表C.0.2)并按下列规定计算求得:1当对构件承载力进行复核验算时1)由本规范公式(5.3.9-1)和(5.3.9-2)解得轴向力的偏心距:'0'g cd sd cd sd Bf D f e r Af C f ρρ+=+(C.0.2-1)2)已知cd f 、'sd f 、ρ、r ，设定ξ值，查表C.0.2，将查得的系数A、B、C、D值代入公式(C.0.2-1)计算0e 值。

若此0e 值与实际计算偏心距/d d M N η相符(允许偏差在2%以内)，则设定的ξ值为所求者；若不相符，重新设定ξ值，重复上述计算，直到相符为止；3)将最后确定的ξ相应的A、B、C、D值代入规范公式(5.3.9-1)或(5.3.9-2)进行构件正截面承载力的复核验算。

2当对构件进行配筋设计时1)由公式(C.0.2-1)变换得截面配筋率:0'cd sd o f Br Ae f Ce Dgr ρ−=•−（C.0.2-2）2)已知cd f 、'sd f 、0e 、r ，设定ξ值，查表C.0.2，将查得的系数A、B、C、D值代入公式( C.0.2-2)计算ρ值，计算时式中的0e 应乘以偏心距增大系数η；再再把ρ和A、C值直代入规范公式(5.3.9-1)算得轴向力值。

若此轴向力值与实际作用的轴向力设计值相符(允许偏差在2%以内)，则该ξ值及依此计算的ρ值为所求者；若不相符，重新设定ξ值，重复上述计算，直至相符为止。

3)以最后确定的ρ值代入下列公式计算纵向钢筋截面面积:2s A r ρπ=（C.0.2-3）所得钢筋配筋率应符合最小配筋率的要求。

表C.O.2圆形截面钢筋混凝土偏压构件正截面抗压承载力计算系数ξA B C D ξA B C DξA B C D0.200.32440.2628-1.52961.4216 0.210.34810.2787-1.46761.4623 0.220.37230.2945-1.40741.5004 0.230.39690.3103-1.34861.5361 0.240.42190.3259-1.29111.5697 0.250.44730.3413-1.23481.6012 0.260.47310.3566-1.17961.6307 0.270.49920.3717-1.12541.6584 0.280.52580.3865-1.07201.6843 0.290.55260.4011-1.01941.7086 0.300.57980.4155-0.96751.7313 0.310.60730.4295-0.91631.7524 0.320.63510.4433-0.86561.7721 0.330.66310.4568-0.81541.7903 0.340.69150.4699-0.76571.8071 0.350.72010.4828-0.71651.8225 0.360.74890.4952-0.66761.8366 0.370.77800.5073-0.61901.8494 0.380.80740.5191-0.57071.8609 0.390.83690.5304-0.52271.8711 0.400.86670.5414-0.47491.8801 0.410.89660.5519-0.42731.8878 0.420.92680.5620-0.379818943 0.430.95710.5717-0.33231.8996 0.440.98760.5810-0.28501.9036 0.451.01820.5898-0.23771.9065 0.461.04900.5982-0.19031.9081 0.471.07990.6061-0.14291.9084 0.481.11100.6136-0.09541.9075 0.491.14220.6206-0.04781.9053 0.501.17350.6271-0.00001.9018 0.51 1.20490.63310.0480 1.8971 0.52 1.23640.63860.0963 1.8909 0.53 1.26800.64370.1450 1.8834 0.54 1.29960.64830.1941 1.8744 0.55 1.33140.65230.2436 1.8639 0.56 1.36320.65590.2937 1.8519 0.57 1.39500.65890.3444 1.8381 0.58 1.42690.66150.3960 1.8226 0.59 1.45890.66350.44851,8052 0.60 1.49080.66510.5021 1.78560.64 1.61880.66610.7373 1.67630.65 1.65080.66510.8080 1.63430.66 1.68270.66350.8766 1.59330.67 1.71470.66150.9430 1.55340.68 1.74660.6589 1.0071 1.51460.691.77840.6559 1.06921.47690.70 1.81020.6523 1.1294 1.44020.71 1.84200.6483 1.1876 1.40450.72 1.87360.6437 1.2440 1.36970.73 1.90520.6386 1.2987 1.33580.74 1.93670.6331 1.3517 1.30280.75 1.96810.6271 1.4030 1.27060.76 1.99940.6206 1.4529 1.23920.77 2.03060.6136 1.5013 1.20860.78 2.06170.6061 1.5482 1.17870.79 2.09260.5982 1.5938 1.14960.80 2.12340.5898 1.6381 1.12120.81 2.15400.5810 1.6811 1.09340.82 2.18450.5717 1.7228 1.06630.83 2.21480.5620 1.7635 1.03980.84 2.24500.5519 1.8029 1.01390.85 2.27490.5414 1.84130.98860.86 2.30470.5304 1.87860.96390.87 2.33420.5191 1.91490.93970.88 2.36360.5073 1.95030.91610.89 2.39270.4952 1.98460.89300.90 2.42150.4828 2.01810.87040.91 2.45010.4699 2.05070.84830.92 2.47850.4568 2.08240.82660.93 2.50650.4433 2.11320.80550.94 2.53430.4295 2.14330.78470.95 2.56180.4155 2.17260.76450.96 2.58900.4011 2.20120.74460.97 2.61580.3865 2.22900.72510.98 2.64240.3717 2.25610.70610.99 2.66850.3566 2.28250.68741.002.69430.3413 2.30820.66921.012.71120.3311 2.33330.65131.022.72770.3209 2.35780.63371.032.74400.3108 2.38170.61651.042.75980.3006 2.40490.59971.082.82000.26092.49240.53561.092.83410.25112.51290.52041.102.84800.24152.53300.50551.112.86150.23192.55250.49081.122.87470.22252.57160.47651.132.88760.21322.59020.46241.142.90010.20402.60840.44861.152.91230.19492.62610.43511.162.92420.18602.64340.42191.172.93570.17722.66030.40891.182.94690.16852.67670.39611.192.95780.16002.69280.38361.202.96840.15172.70850.37141.212.97870.14352.72380.35941.222.9886O.13552.73870.34761.232.99820.12772.75320.33611.243.00750.12012.76750.32481.253.01650.11262.78130.31371.263.02520.10532.79480.30281.273.03360.09822.80800.29221.283.04170.09142.82090.28181.293.04950.08472.83350.27151.303.05690.07822.84570.26151.313.06410.07192.85760.25171.323.07090.06592.86930.24211.333.07750.06002.88060.23271.343.08370.05442.89170.22351.353.08970.04902.90240.21451.363.09540.04392.91290.20571.373.10070.03892.92320.19701.383.10580.03432.93310.18861.393.11060.02982.94280.18031.403.11500.02562.95230.17221.413.11920.02172.96150.16431.423.12310.01802.97040.15661.433.12660.01462.97910.14911.443.12990.01152.98760.14171.453.13280.00862.99580.13451.463.13540.00613.00380.12751.473.13760.00393.01150.12061.483.13950.00213.01910.11400.61 1.52280.66610.5571 1.76360.62 1.55480.66660.6139 1.73870.63 1.58680.66660.6734 1.7103 1.05 2.77540.2906 2.42760.58321.06 2.79060.2806 2.44970.56701.07 2.80540.2707 2.47130.5512 1.49 3.14080.007 3.02640.10751.503.14160.00003.03340.10111.513.14160.00003.04030.09505.3.9沿周边均匀配置纵向钢筋的圆形截面钢筋混凝土偏心受压构件(图5.3.9)，其正截面抗压承载力计算应符合下列规定:图5.3.9沿周边均匀配筋的圆形截面偏心受压构件计算22'0d cd sdN Ar f C r f γρ≤+（5.3.9-1）33'00d cd sd N e Br f D gr f γρ≤+（5.3.9-2）式中0e ——轴向力的偏心距，0/d d e M N =，应乘以偏心距增大系数η，η可按第5.3.10条的规定计算；A、B——有关混凝土承载力的计算系数，按附录C 的迭代法由表C.O.2查得;C、D——有关纵向钢筋承载力的计算系数，按附录C 的迭代法由表C.O.2查得；r ——圆形截面的半径；g ——纵向钢筋所在圆周的半径s r 与圆截面半径之比，/s g r r =；ρ——纵向钢筋配筋率，2/s A r ρπ=。

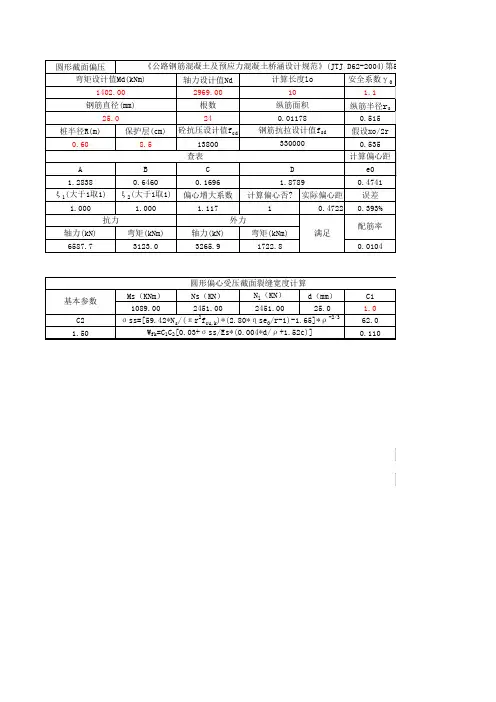

圆形截面沿周边均匀配筋偏心受压构件承载力计算
圆形截面沿周边均匀配筋偏心受压构件承载力计算
说明:1、本表根据规范JTG D62-2004 5.3.9及附录C编写。

2、规范对相对受压区高度精度要求为0.02。

3、当偏心很大或很小时可改精度（Q23处）。

4、计算时，填入R列相应数据，点击“开始计算”按钮。

5、计算可以选择查表计算和按公式计算，由于查表计算未考虑g对C，D的影响，
两者将有所差别，但经测试对结果影响很小。

6、公式计算的ε增量为0.001，查表计算ε增量为0.01，故公式计算更容易找到满足要求的ε值。

截面半径r (mm):
600截面换算高度h (mm):1200截面纵向配筋半径r s (mm):
500g=r s /r=
0.8333截面有效高度h 0(mm):
1100
构件计算长度l 0(mm):
2000荷载偏心率对截面曲率影响系数ξ1:0.649ξ1计算值是否大于1NO 荷载偏心率对截面曲率影响系数ξ2:
1.000ξ2计算值是否大于1
YES 偏心距增大系数η:
1.008偏心距增大后数值ηe 0(mm):
184
构件混凝土强度等级f cu,k (Mpa):30混凝土轴心抗压设计强度f cd (Mpa):
13.8混凝土材料极限压应变εcu :0.0033普通钢筋弹性模量E S (MPa): 2.00E+05受拉钢筋设计强度f s d (MPa):330受压钢筋设计强度f's d (MPa):
330结构重要性系数γ0
1.10承载极限状态设计轴向压力N d (kN):1641γ0N d (kN):1805承载极限状态设计偏心弯矩M d (kN.m):300γ0M d (kN.m):
330
轴向力对截面重心轴的偏心距e 0(mm)：
183
圆形截面偏心受压钢筋混凝土构件配筋计算
几何信息
材料信息
设计荷载
20-11.70
22-9.67不同钢筋直径对应配筋根数
25-7.49
28-5.97
32-4.57。

计算结果部分2.4640738410.4635307782546.2(2)3827.76kN 或 kN·m 6698.58kN 或 kN·m 6698.58kN 976.29kN·m 0.65m0.01109530MPa 0.146m1.0142钢筋应力-106.2Mpa 钢筋应力≤24MPa，不必验算裂缝200000Mpa 50mm 1.01.28625mm 钢筋弹性模量 E s =混凝土保护层厚度 C=钢筋表面形状系数 C 1=作用长期效应影响系数 =纵向钢筋直径 d=作用短期效应组合内力值 M s =构件截面半径 r=纵向受拉钢筋配筋率 ρ=As/πr 2=混凝土立方体抗压强度标准值 f cu,k =偏心距 e 0=Ms/Ns=使用阶段轴向力偏心距增大系数裂缝宽度计算 (JTG D62-2004 第6.4.5条)作用长期效应组合内力值 N l =作用短期效应组合内力值 N s =作用短期效应组合内力值 N s =210.5lsN C N =+=+=2000)(/400011hl h e s η=∙⎥⎥⎦⎤⎢⎢⎣⎡-⎪⎭⎫ ⎝⎛-=-320,265.10.180.2πr 42.59ρησr e f N s k cu S SS最大裂缝宽度-0.019mm < 0.2 mm,满足Ⅱ类0.20mm最大裂缝宽度限值 ：钢筋混凝土构件所在的环境类别 ：=⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫ ⎝⎛++=C dE C C w S SS k f 52.1004.003.021ρσ钢筋应力≤24MPa，不必验算裂缝宽度根据“C.0.2-1 的e0=ηe0”用excel菜单"工具->单变量求解" 可快速解得ξ< 0.2 mm,满足规范要求。

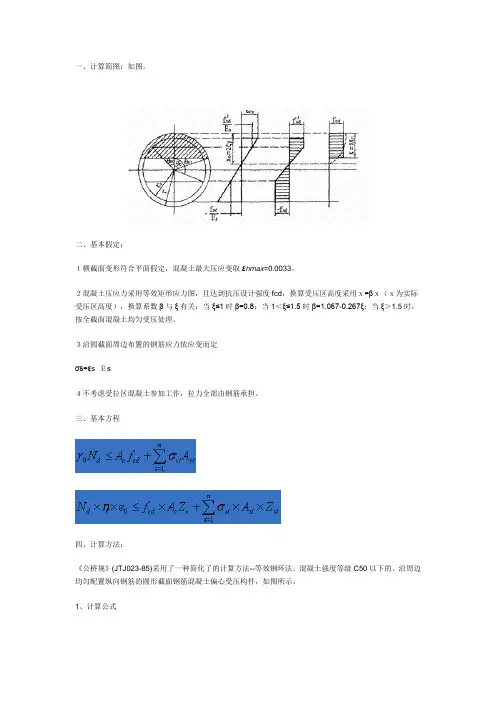

一、计算简图：如图。

二、基本假定：
１横截面变形符合平面假定，混凝土最大压应变取εhmax=0.0033。

２混凝土压应力采用等效矩形应力图，且达到抗压设计强度fcd，换算受压区高度采用ｘ=βｘ（ｘ为实际受压区高度），换算系数β与ξ有关：当ξ≤1时β=0.8；当1＜ξ≤1.5时β=1.067-0.267ξ；当ξ＞1.5时，按全截面混凝土均匀受压处理。

３沿圆截面周边布置的钢筋应力依应变而定
σs=εs×Ｅs
４不考虑受拉区混凝土参加工作，拉力全部由钢筋承担。

三、基本方程
四、计算方法：
《公桥规》(JTJ023-85)采用了一种简化了的计算方法--等效钢环法。

混凝土强度等级C50以下的，沿周边均匀配置纵向钢筋的圆形截面钢筋混凝土偏心受压构件，如图所示，
1、计算公式
2、配筋设计
已知：截面的尺寸已知，求钢筋的截面积并进行配筋。

①假定ξ值，查表求出系数A、B、C、D；
②将A、B、C、D代入
算出初始配筋率；
③将μ值代入
进行试算，按程序①～③反复进行，直到满足为止。

求钢筋截面积As=ρ×π×γ2
并配筋。

3、强度复核
①设ξ值，查表求得A、B、C、D。

②将A、B、C、D值代入上式求ηｅ01，按①～②反复计算直至ηｅ0i≈ηｅ0为止。

③将相应于ηｅ0i的ξ值的系数A、B、C、D代入
进行强度复核。

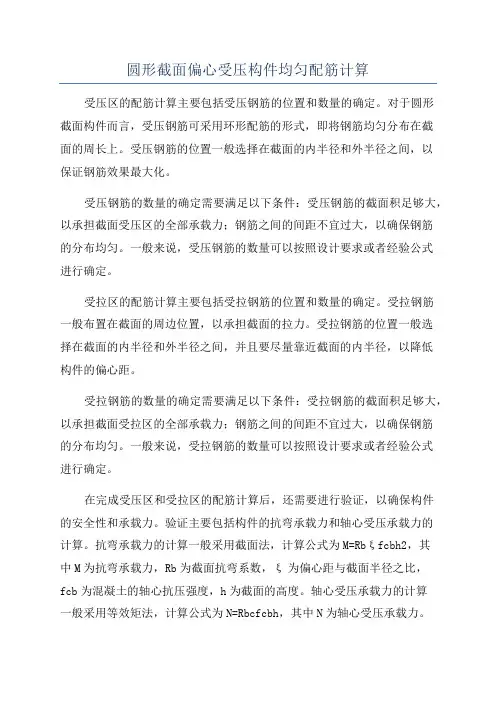

圆形截面偏心受压构件均匀配筋计算
受压区的配筋计算主要包括受压钢筋的位置和数量的确定。

对于圆形
截面构件而言，受压钢筋可采用环形配筋的形式，即将钢筋均匀分布在截
面的周长上。

受压钢筋的位置一般选择在截面的内半径和外半径之间，以
保证钢筋效果最大化。

受压钢筋的数量的确定需要满足以下条件：受压钢筋的截面积足够大，以承担截面受压区的全部承载力；钢筋之间的间距不宜过大，以确保钢筋
的分布均匀。

一般来说，受压钢筋的数量可以按照设计要求或者经验公式
进行确定。

受拉区的配筋计算主要包括受拉钢筋的位置和数量的确定。

受拉钢筋
一般布置在截面的周边位置，以承担截面的拉力。

受拉钢筋的位置一般选
择在截面的内半径和外半径之间，并且要尽量靠近截面的内半径，以降低
构件的偏心距。

受拉钢筋的数量的确定需要满足以下条件：受拉钢筋的截面积足够大，以承担截面受拉区的全部承载力；钢筋之间的间距不宜过大，以确保钢筋
的分布均匀。

一般来说，受拉钢筋的数量可以按照设计要求或者经验公式
进行确定。

在完成受压区和受拉区的配筋计算后，还需要进行验证，以确保构件
的安全性和承载力。

验证主要包括构件的抗弯承载力和轴心受压承载力的
计算。

抗弯承载力的计算一般采用截面法，计算公式为M=Rbξfcbh2，其
中M为抗弯承载力，Rb为截面抗弯系数，ξ为偏心距与截面半径之比，
fcb为混凝土的轴心抗压强度，h为截面的高度。

轴心受压承载力的计算
一般采用等效矩法，计算公式为N=Rbcfcbh，其中N为轴心受压承载力。

DOI ：10.13500/j.dlkcsj.issn1671-9913.2021.05.006输电线路圆形截面基础偏心受拉配筋计算方法李 林，高 见，韩大刚，王伸富，刘 琴(中国电力工程顾问集团西南电力设计院有限公司，四川 成都 610056)摘要：圆形截面基础在输电线路中应用广泛，在风荷载和角度力的作用下，基础的受力状态常常表现为偏心受压和偏心受拉，纵向普通钢筋截面面积往往由偏心受拉控制。

GB 50010—2010《混凝土结构设计规范》附录E.0.5给出了圆形截面偏心受拉构件的正截面受拉承载力计算方程组，该方程组为超越方程，不能直接求得钢筋截面面积。

本文对该方程组进行整理，假定最小配筋面积为初始面积，通过牛顿法迭代求解得到钢筋截面面积，并且证明了该计算方法的收敛性和解的唯一性。

工程算例表明，该计算方法收敛速度快、结果准确，目前已在西南电力设计院有限公司自主开发的单桩批量快速计算软件中得到应用。

关键词：圆形截面；偏心受拉；钢筋面积；迭代法中图分类号：TM726 文献标志码：A 文章编号：1671-9913(2021)05-30-04Calculation Method of Reinforcement for Circular Section Foundation in Transmission Line Under Eccentric TensionLI Lin, GAO Jian, HAN Da-gang, WANG Shen-fu, LIU Qin(Southwest Electric Power Design Institute Co., Ltd. of CPECC, Chengdu 610056, China)Abstract: The circular section foundation is widely used in transmission lines. Under the action of wind load and angular force, the basic stress state often shows eccentric compression and eccentric tension. The longitudinal common steel section area is often controlled by eccentric tension. The appendix E.0.5 of the Code for Design of Concrete Structures (GB 50010—2010) gives the calculation equations for the tensile bearing capacity of the circular section eccentric tension members. The equations are transcendental equations, and cannot directly calculate the section area of reinforcing bars. In this paper, the equations are arranged, and the minimum reinforcement area is assumed to be the initial area. The cross-sectional area of the reinforcement is obtained by Newton method and the convergence of the calculation method and the uniqueness of the solution are proved. The engineering example shows that the calculation method has fast convergence speed and accurate results. It has been applied in the single pile batch rapid calculation software independently developed by Southwest Electric Power Design Institute Co., Ltd.Keywords: circular section; eccentric tension; reinforcement area; iteration* 收稿日期：2020-03-09第一作者简介：李林(1992-)，男，硕士，工程师，主要从事输电线路结构设计。

1圆形截面偏心受压构件计算书1基本信息1.1尺寸信息圆形截面构造尺寸及钢筋示意图几何长度l=12 m，半径r=750 mm，约束方式为：两端铰结。

根据规范《JTG 3362-2018 公路钢筋混凝土及预应力混凝土桥涵设计规范》附录E可知，计算长度换算系数k=1.0,计算长度l0=kl=1.0×12=12.00 m,混凝土的面积A=πr2=π×750 2=1767145.87 mm2。

1.2材料信息混凝土的等级为：C30，抗压强度f cd=13.8 MPa；纵向钢筋的等级为：HRB400，抗拉强度f sd=330 MPa ,直径d s=28 mm，根数n=28 根，钢筋重心所在圆周半径r s=680 mm，钢筋面积为A s=0.25πd s2n=0.25×π×28 2×28=17241.06 mm2。

不考虑骨架焊接,钢筋表面没有环氧树脂涂层。

1.3设计信息结构的重要性系数γ0=1.1；环境类别：Ⅰ类；计算类型：一般计算；弯矩的基本组合:M d=1680 kN∙m 轴力的基本组合：N d=3590 kN 弯矩的频遇组合：M s=1500 kN∙m 轴力的频遇组合：N s=2000 kN轴力的准永久组合：N l=2000 kN2极限状态承载能力验算截面高度ℎ=2r=2×750=1500.0 mm截面有效高度ℎ0=r+r s=750+680=1430.0 mm 纵向钢筋配筋率ρ=A sπr2=17241.06π×750 2×100%=0.98%基本组合下的初始偏心距e0=M dd=1000×1680=468.0 mmi=0.5×r=0.5×750=375.0 mmψ=l0i⁄=12.00 ×1000 375.0⁄=32.00>17.5所以要考虑偏心距增大系数的影响。

计算偏心距系数时，e0=max (468.0 ，1500.030，20)=468.0 mm荷载偏心率系数ζ1=0.2+2.7e0ℎ0=0.2+2.7×468.01430.0=1.0836且需满足ζ1≤1.0，所以ζ1=1.0000长细比系数ζ2=1.15−0.01l0ℎ=1.15−0.01×1000×12.001500.0=1.0700且需满足ζ2≤1.0，所以ζ2=1.0000偏心距增大系数η=1+11300e0ℎ0⁄(l0ℎ)2ζ1ζ2=1+11300×468.0 1430.0⁄(12.00×1000.01500.0)2×1.0000×1.0000=1.1504所以偏心距e=ηe0=1.1504 × 468.0=538.4 mm沿圆周均匀配置纵向钢筋的圆形截面钢筋混凝土偏心受压构件，当截面内纵向普通钢筋数量不少于8根时，其承载力计算应符合下列规定：γ0N d≤N ud=αf cd A(1−sin2πα2πα)+(α−αt)f sd A sγ0N dηe0≤M ud=23f cd Arsin3παπ+f sd A s r ssinπα+sinπαtπαt=1.25−2α，当α大于0.625时，取αt=0。

圆形柱（压弯构件设计）配筋计算柱截面设计(ZJM-2)项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑抗震设计规范》(GB 50011-2010), 本文简称《抗震规范》钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500-----------------------------------------------------------------------1 已知条件及计算要求：(1)已知条件：圆形柱D=600mm计算长度 L=6.00m砼强度等级 C30，fc=14.30N/mm2 ft=1.43N/mm2纵筋级别 HRB400，fy=360N/mm2，fy'=360N/mm2箍筋级别 HRB400，fy=360N/mm2轴力设计值 N=200.00kN弯矩设计值 Mx=91.00kN.m，My=80.00kN.m剪力设计值 Vy=50.00kN，Vx=0.00kN(2)计算要求：1.正截面受压承载力计算2.斜截面承载力计算-----------------------------------------------------------2 受压计算6.2.7-1:由混凝土规范6.2.6 α1 =1.00由混凝土规范E.0.4-1, E.0.4-2, E.0.4-3并取等号:t s A s =1555mm 2 ≤ ρmin ×A=0.0055×282743=1555mm 2, 取A s =1555mm 23 受剪计算根据《混凝土规范》6.3.15条, 圆形截面按照等效惯性矩方柱计算: b=1.76×r=1.76×(1)截面验算, 根据《混凝土规范》式6.3.1: h w /b=0.9 ≤ 4, 受剪截面系数取0.25 ==<=V c 50.00kN 0.25βc f c b h 0⨯⨯⨯⨯0.25 1.0014.3528480906.05 kN 截面尺寸满足要求。
