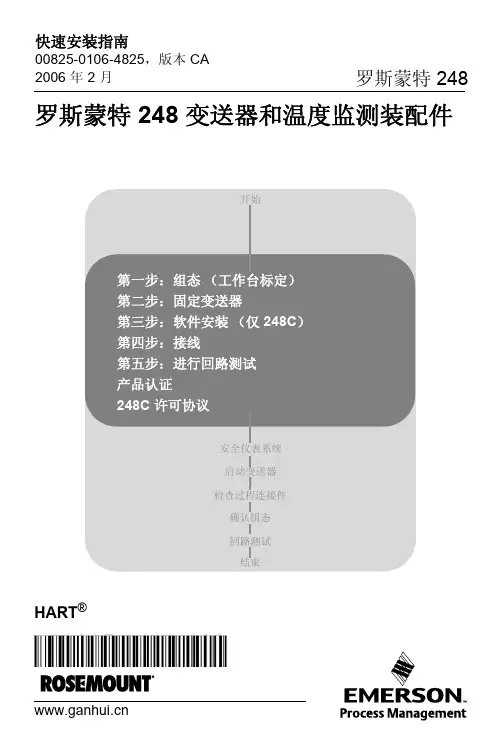

罗斯蒙特 248 变送器和温度监测装配件开始安全仪表系统启动变送器检查过程连接件确认组态回路测试结束HART®¢00825-0100-482© 2006 罗斯蒙特股份有限公司版权所有。
保留所有权利。
商标所有人享有商标的一切财产权利。
该安装指南为罗斯蒙特® 248 提供基本指导原则。
但并不提供详细的组态、诊断、维护、维修、故障检修或安装指南。
欲了解更多指南，请参阅罗斯蒙特 248 参考手册（文件编号00809-0106-4825）。
欲浏览电子版参考手册和快速安装指南(QIG)，请访问网站： 。
爆炸可导致死亡或重伤：在易爆环境中安装本变送器必须符合当地、国内和国际适用的标准、规范与规程。
与安装安全相关的限制条件，请参阅危险场所认证。
在隔爆/防燃环境安装时，在装置通电情况下严禁拆除变送器的封盖。
过程泄漏可引起受伤甚至导致死亡•在施加压力前安装并拧紧热电偶套管或传感器。
•在运行过程中严禁拆除热电偶套管。
电击可导致死亡或重伤•应尽量避免与引线和端子接触。
引线上可能存在的高压可导致电击事故。
Emerson Process Management Rosemount Inc.8200 Market Boulevard Chanhassen, MN USA 55317T (US) (800) 999-9307T (Intnl) (952) 906-8888F (952) 949-7001Emerson Process Management Shared Services Ltd.Heath PlaceWest Sussex PO22 9SH EnglandT 44 (1243) 863 121F 44 (1243) 867 554Emerson ProcessManagement Asia Pacific Private Limited1 Pandan Crescent Singapore 128461T (65) 6777 8211F (65) 6777 0947Enquiries@AP 第一步：组态（工作台标定）罗斯蒙特 248 采用 375 现场通信器进行通信（通信要求回路电阻介于 250 至 1100 Ohm 之间。
|| 来自： >
配色：
字号：大中
小
475操作说明(涡街流量计) 2022-09-14 | 阅：转：|
475操作指导（涡街流量计）开机，选择HART—online修改位号、量程选择1devicesetup选择3basicsetup选择
1.tag修改位号 4.flowspan修改量程进行数值修改后，回车点击画面下方“send”点击ok，再次点击ok左键返回二
、小信号切除选择1devicesetup选择3basicsetup选择4detailedsetup选择4signal
processing选择2lowcut进行数值修改后，回车点击画面下方“send”点击ok，再次点击ok三、回路测试1、
选择1devicesetup2、选择2diag/service3、选择2looptest点击ok4、“4mA”或“20
mA”或“other给任意值”5、回车，输入数值，再次回车，ok注：测试完成后选“end”，否则一直处于测试状态。
注意：菜单选择
使”右键”，输入数值后确认用“回车”
献花(0)
+1
(本文系首藏)
类似文章
•
•
•
•
•
•
•
•
•
•
•
•
发表评论：。
HART475手操器进行变送器调试一、准备工具 1.475手操器 2.变送器 3.DC24V供电电源， 4.250欧电阻。
二、用24V电源与变送器供电连接后并串行电阻后。
把手操器的两个挂勾，分别挂与电阻前后。
连接如下图：（1）、直接连接到HART设备：（2）、加250欧姆电阻连接：（一）、HART使用启动：按住键盘上的电源键，直至该键上的绿色指示灯闪烁（约两秒）。
待机：按电源键，在电源对话框中，点“待机”然后点“确定”或按ENTER键。
进入待机时，电源键上的绿色指示灯会缓慢闪烁。
要离开待机，按电源键。
关机：按电源键。
在电源开关对话框中，点“关机”然后点“确定”或按ENTER 键同时按背光键和功能键直至显示屏关闭，也可关闭475.此种关机是通过硬件完成关机（类似于移除电源）。
屏幕锁死且不响应时用。
启动HART应用程序：1、按住电源键，直至该键上绿色指示灯闪烁，打开475现场通讯器。
2、点击现场通讯器的主菜单。
如果在线的HART设备与475已连接，则会自动显示HART应用程序在线菜单，475正与在线HART设备通讯连接。
475正与在线HART设备通讯。
3、如果没连设备，则几秒后显示HART应用程序主菜单要返回现场通讯器主菜单，按下键盘上的向左键或点窗口上的后退箭头。
出现是否退出HART应用程序提示时，选择是。
（二）、变送器结构及设置：组成结构：参数设置：位号：1、Device setup>2、Basic setup>1、Tag按下ＥＮＴＥＲ键，在ＨＡＲＴ智能终端中输入的数据将被确认。
然后按ＳＥＮＤ(Ｆ２)，数据被发送至变送器。
注意，若不按下ＳＥＮＤ(Ｆ２)键，将不会更改变送器的设置。
另外，用ＨＡＲＴ智能终端设定的全部数据在电源关闭之前都存储在存储器内，故可一次将所有数据发送至变送器中。
单位：1、Device setup >2、Basic setup> 2、Unit量程：Keypad input（键盘输入）改变下限值、上限值将自己变更，量程保持不变。
快速安装指南00825-0206-4825, Rev CA2020 年 5 月Rosemount™ 248 头部安装温度变送器快速安装指南2020 年 5 月安全信息本指南提供 Rosemount 248 头部安装温度变送器的基本安装指导，但不提供组态、诊断、维护、检修、故障排除或安装的详细说明。
请参阅《Rosemount 248 温度变送器参考手册》获取更多说明。
手册和本指南的电子版本亦可以从/Rosemount获得。
警告爆炸爆炸可能会导致死亡或严重受伤。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和国际标准、规范和规程。
请核对危险场所认证中是否有与安全安装相关的任何限制。
警告过程泄漏过程泄漏可能导致死亡或严重受伤。
在加压之前，应安装并拧紧热电偶套管和传感器。
在使用过程中不得拆卸热套管。
警告电力停供触电可能导致死亡或严重受伤。
不得接触引线或接线端子。
引线上可能存在的高压会导致触电。
除非另外标明，否则外壳中的导线管/电缆入口采用½–14 NPT 螺纹牙型。
标有“M20”的入口为M20 × 1.5 螺纹牙形。
在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。
在封闭这些入口时，只能使用具有相容螺纹牙形的堵头、接头、密封接头或导线管。
当在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证的适当堵头、密封套或接头。
警告物理接触未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。
这可能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。
限制未经授权人员进行物理接触，以保护最终用户的资产。
这对于设施中使用的所有系统均是如此。
22020 年 5 月快速安装指南内容组态 (5)安装变送器 (7)接线 (11)执行回路测试 (16)认证安装 (17)产品认证 (18)快速安装指南3快速安装指南2020 年 5 月41组态1.1工作台标定有三种方式组态变送器：•现场通讯器•Rosemount 248 PC 编程工具包•在工厂中使用 C1 选项代码进行自定义有关更多信息，请参阅 Rosemount 248参考手册和现场手持通讯器用户指南。

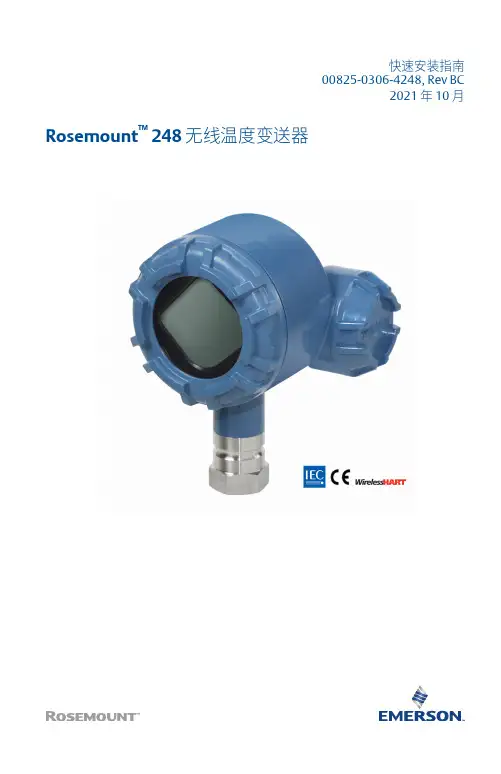

快速安装指南00825-0306-4248, Rev BC2021 年 10 月Rosemount™ 248 无线温度变送器快速安装指南2021 年 10 月内容关于本指南 (3)无线注意事项 (5)物理安装 (6)验证操作 (9)参考信息 (12)电源模块更换 (16)产品认证 (18)符合性声明 (22)中国 RoHS (26)/Rosemount2021 年 10 月快速安装指南1关于本指南本指南提供 Rosemount 248 无线温度变送器的基本安装指导。
但不提供组态、诊断、维护、检修、故障排除或安装的详细说明。
请参阅《Rosemount 248 温度变送器参考手册》获取更多说明。
手册和本指南的电子版本亦可以从/Rosemount获得。
1.1安全信息警告不遵守这些安装准则可能导致死亡或严重受伤。
确保仅由具备资质的人员进行安装。
爆炸爆炸可能会导致死亡或严重受伤。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和国际标准、规范和规程。
请核对危险场所认证中是否有与安全安装相关的任何限制。
过程泄漏过程泄漏可能导致死亡或严重受伤。
在加压之前，应安装并拧紧热电偶套管和传感器。
在使用过程中不得拆卸热套管。
电力停供触电可能导致死亡或严重受伤。
不得接触引线或接线端子。
引线上可能存在的高压会导致触电。
除非另外标明，否则外壳中的导线管/电缆入口采用½–14 NPT 螺纹牙型。
标有“M20”的入口为 M20 × 1.5 螺纹牙形。
在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。
在封闭这些入口时，只能使用具有相容螺纹牙形的堵头、接头、密封接头或导线管。
当在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证的适当堵头、密封套或接头。
快速安装指南3快速安装指南2021 年 10 月警告本设备符合 FCC 规范第 15 部分的规定。
设备操作应符合下列条件：本设备不会导致有害干扰。

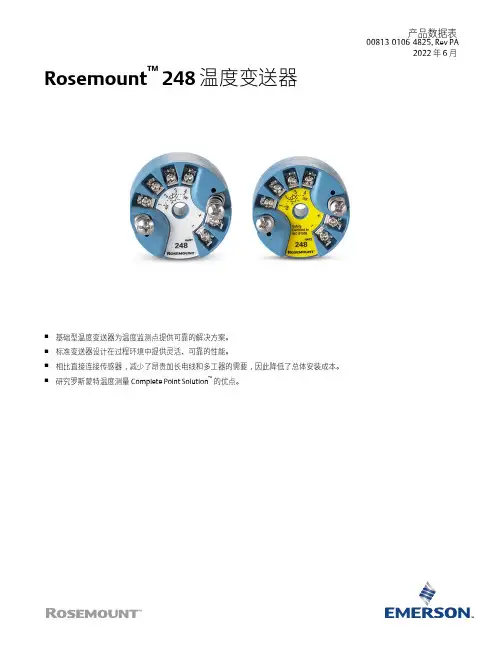

产品数据表00813-0106-4825, Rev PA2022 年 6 月Rosemount™ 248 温度变送器■基础型温度变送器为温度监测点提供可靠的解决方案。
■标准变送器设计在过程环境中提供灵活、可靠的性能。
■相比直接连接传感器，减少了昂贵加长电线和多工器的需要，因此降低了总体安装成本。
■研究罗斯蒙特温度测量 Complete Point Solution™的优点。
特性和优点■RTD、TC、电位计、线性电阻和两极 mV 输入■环境工作温度范围广：-50 至 +85 °C■ 2.5 kVAC 电流隔离基础型温度变送器为温度监测点提供具有成本效益的解决方案■DIN B 型头安装架变送器■有多种 DIN B 外壳选项■HART®/4–20 mA 协议■具有支持通用传感器输入（RTD、T/C、mV、ohms）的单传感器的能力■变送器-传感器匹配（Callendar Van Dusen 常数）■符合 SIL2：公认的第三方机构对在达到 SIL 2 要求的仪表安全系统中的使用进行了IEC 61508 认证。
标准变送器设计在过程环境中提供灵活、可靠的性能■通过将传感器直接连接到数字控制系统，可以提供更高的测量准确度和可靠性，同时降低总体安装成本■一年稳定性保证，可节省维护费用■开路/短路传感器诊断功能有助于检测传感器回路的问题■环境温度补偿能力提高变送器的性能内容特性和优点 (2)订购信息 (5)变送器技术规格 (11)产品认证 (20)尺寸图 (28)组态界面技术规格 (29)Rosemount 2482022 年 6 月研究整套罗斯蒙特温度测量解决方案的优点■通过“组装到传感器”选项，艾默生提供全套温度测量点方案，提供可直接安装的变送器和传感器组件。
■艾默生提供一系列热电阻、热电偶和热套管，为温度感知领域带来了优异的耐用性和罗斯蒙特的可靠性，形成完整的罗斯蒙特变送器产品组合。
体验全球一致性以及由众多的全球罗斯蒙特温度测量产品制造点提供的本地支持■经验丰富的仪表顾问可帮助您为任何温度应用选择正确的产品，并提供最佳安装做法的建议■广泛的全球艾默生服务与支持人员网络能够在任何时间、任何地点提供现场服务■凭借全球制造，从各家工厂提供全球一致的产品以及满足任何规模的工程需求的能力2022 年 6 月Rosemount 248Rosemount 2482022 年 6 月通过资产位号在需要时访问信息新发运设备包含一个唯一的二维码资产位号，您可以通过它直接从设备访问序列化信息。

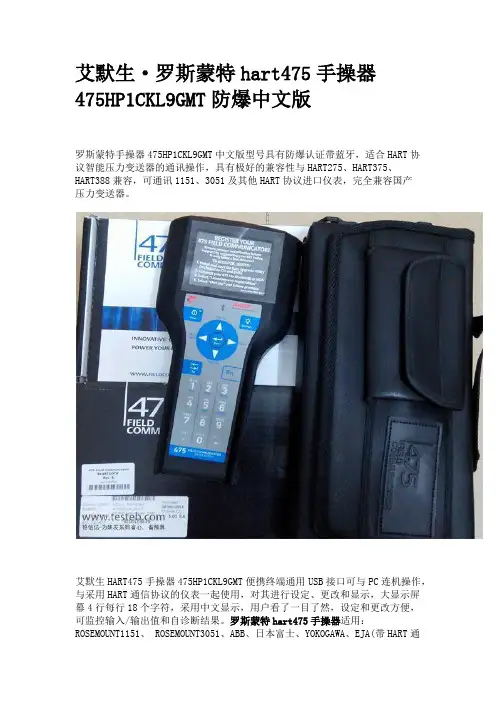

艾默生·罗斯蒙特hart475手操器475HP1CKL9GMT防爆中文版罗斯蒙特手操器475HP1CKL9GMT中文版型号具有防爆认证带蓝牙，适合HART协议智能压力变送器的通讯操作，具有极好的兼容性与HART275、HART375、HART388兼容，可通讯1151、3051及其他HART协议进口仪表，完全兼容国产压力变送器。
艾默生HART475手操器475HP1CKL9GMT便携终端通用USB接口可与PC连机操作，与采用HART通信协议的仪表一起使用，对其进行设定、更改和显示，大显示屏幕4行每行18个字符，采用中文显示，用户看了一目了然，设定和更改方便，可监控输入/输出值和自诊断结果。
罗斯蒙特hart475手操器适用：ROSEMOUNT1151、 ROSEMOUNT3051、ABB、日本富士、YOKOGAWA、EJA(带HART通信协议) 等进口压力变送器，安科3051、1151、DS-1151、DS-3351、HK1151、HK3151等国产智能压力变送器通信信号的连接艾默生罗斯蒙特HART475手操器常用型号基本型：475HP1ENA9GM9 旧型号，新型号475HP1ENA9GMT英文版，475HP1CNA9GMT中文版三年升级：475HP1ENAUGM9 旧型号，新型号475HP1ENAUGMT英文版，475HP1CNAUGMT中文版防爆型：475HP1EKL9GM9 旧型号，新型号475HP1EKL9GMT英文版，475HP1CKL9GMT中文版防爆款+三年升级：475HP1EKLUGM9 旧型号，新型号475HP1EKLUGMT英文版，475HP1CKLUGMT中文版HART+FF协议：475FP1EKLUGM9 旧型号，新型号475FP1EKLUGMT英文版，475FP1CKLUGMT中文版罗斯蒙特手操器475HP1ENA9GMTAS基本型，带备用电池和蓝色橡胶防护套深圳市格信达科技有限公司代理销售原装进口艾默生·罗斯蒙特hart475手操器，原装正品，现货供应罗斯蒙特hart475手操器防爆中文版型号475HP1CKL9GMT及英文版475HP1EKL9GMT，可根据要求提供权威计量院第三方检测报告证书，欢迎咨询订购。
