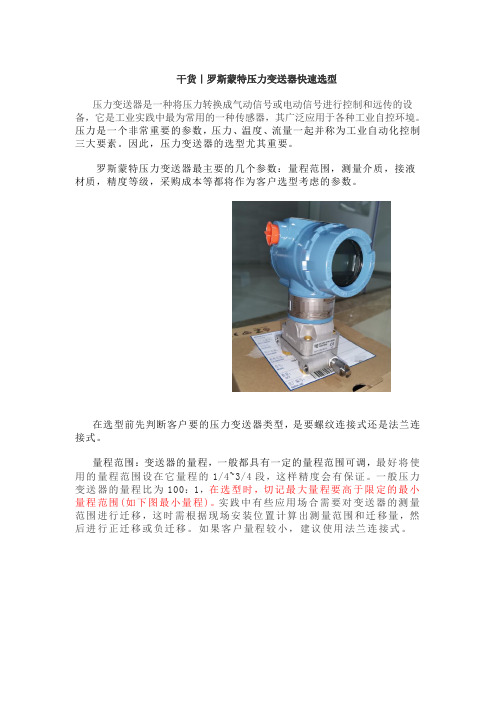

干货｜罗斯蒙特压力变送器快速选型压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备，它是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境。
压力是一个非常重要的参数，压力、温度、流量一起并称为工业自动化控制三大要素。
因此，压力变送器的选型尤其重要。
罗斯蒙特压力变送器最主要的几个参数：量程范围，测量介质，接液材质，精度等级，采购成本等都将作为客户选型考虑的参数。
在选型前先判断客户要的压力变送器类型，是要螺纹连接式还是法兰连接式。
量程范围：变送器的量程，一般都具有一定的量程范围可调，最好将使用的量程范围设在它量程的1/4~3/4段，这样精度会有保证。
一般压力变送器的量程比为100：1，在选型时，切记最大量程要高于限定的最小量程范围(如下图最小量程)。
实践中有些应用场合需要对变送器的测量范围进行迁移，这时需根据现场安装位置计算出测量范围和迁移量，然后进行正迁移或负迁移。
如果客户量程较小，建议使用法兰连接式。
测量介质：在某些测量场合，测量介质具有腐蚀性，此时需选用与测量介质兼容的材料或进行特殊的工艺处理，确保变送器不被损坏。
如果测量的是比较清洁的流体，比如水，就直接采用标准的316L不锈钢膜片就行了；如被测介质为高黏度易结晶强腐蚀的场合，那膜片一定要谨慎选择，比如介质为烧碱，那最好选用哈氏合金膜片，介质为海水则最好选用钽膜片。
接液材质：参考测量介质，在选型时要考虑变送器的介质对膜盒金属的腐蚀性，一些特殊的介质根据工况，选用合适的膜片，可以有效的阻止介质与压力变送器之间接液部分的接触，从而起到保护压力变送器，延长使用寿命的作用；否则使用后很短时间就会将膜片腐蚀坏。
精度等级：精度等级是指符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别，引用误差越小，仪表的精度越高，而引用误差与仪表的量程范围有关，所以在使用同一精度的仪表时，往往采取压缩量程范围，以减小测量误差。
基准精度参考如下：输出信号：由于各种采集的需要，目前市面上有4-20MA，HART协议，这也是最常用的一种协议，其它还有F OUNDATION ™现场总线协议，PROFIBUS ® PA 协议等等，每种协议的报价均不一样，可按现场要求选型。
罗斯蒙特1199 远传膜片系统（全球供货系列产品）用于罗斯蒙特3051S、 3051 、1151 与 2088 型变送器扩大压力变送器应用范围•极热与极冷的温度•腐蚀性的测量场合•易堵塞的过程•要求清洁卫生的场合应用•液位、流量、压力、界面与密度的测量。
目录技术规格 (3)远传膜片选择指南 (5)订货信息 (9)远传膜片的连接 (10)一般用途膜片组件 (16)综合技术资料 (58)全球最完整的供货实力罗斯蒙特 1199 型远传膜片系统提供世界最广泛的产品品种与规格，满足各种测量与应用的要求。
本产品选型资料重点介绍罗斯蒙特 1199 型远传膜片各种过程连接结构形式、直接安装或毛细管系统，以及各种结构材料。
经验证明Tuned-Systems™系统为差压－液位装置提供最佳的工程质量当前市场上只有罗斯蒙特有能力提供优化非平衡系统（Tuned-System）。
采用此系统可带来 :•变送器安装费用减少 20％•总的系统性能提高 10％•时间响应特性改善 80％以上。
仪表工程软件Instrument Toolkit ：•计算远传膜片系统的温度指标与响应时间•帮助第一次及以后每次正确选型远传膜片系统要了解关于仪表工程软件更多的内容，详见第 68 页。
要了解关于优化非平衡系统(Tuned-System) 更多的内容，详见第 60 页。
可选用罗斯蒙特1199 型远传膜片的压力变送器类型罗斯蒙特 1199 型远传膜片可组装到罗斯蒙特 3051S、3051 、1151 及 2088 型差压、表压 与绝压变送器及液位变送器上。
有关详细信息，请在定购罗斯蒙特 1199 型远传膜片前，查阅下列产品选型资料：罗斯蒙特 3051S 型压力变送器规模可变的压力、流量与液位测量解决方案，实现了安装与维护的最佳应用实践。
罗斯蒙特 3051 型压力变送器全面领先的性能、灵活的共平面（Coplanar™）平台、5 年稳定性保证。
罗斯蒙特 3095MV 型质量流量变送器精确地测量差压、静压与过程温度，完全实时补偿计算质量流量。
罗斯蒙特变送器和罗斯蒙特压力变送器的应用--德莱美（北京）国际贸易有限公司罗斯蒙特变送器，罗斯蒙特压力变送器，罗斯蒙特压力传感器，罗斯蒙特温度变送器，罗斯蒙特温度传感器和罗斯蒙特变送器在仪器、仪表和工业自动化领域中起着举足轻重的作用。
与传感器不同，变送器除了能将非电量转换成可测量的电量外，一般还具有一定的放大作用。
本文简单地介绍了各类变送器的特点，以供使用者选用。
一、罗斯蒙特一体化温度变送器一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。
采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。
一体化温度变送器一般分为热电阻和热电偶型两种类型。
热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。
测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。
热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。
它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA 电流输出信号。
为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。
当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。
一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。
一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。
也可用户要求做成防爆型或防火型测量仪表。
二、罗斯蒙特力变送器压力变送器也称差变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。
它能将接收的气体、液体等压力信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
产品说明书00813-0106-4001, Rev WE2023 年 4 月Rosemount™ 3051 压力变送器通过 Rosemount 3051 压力变送器，您将更有效地控制工厂，能够在众多压力、液位和流量应用中借助我们的产品，减少产品变化和复杂性，降低总拥有成本。
您将可以访问各种信息，方便您进行诊断、校正甚至防止出现问题。
以我们无与伦比的可靠性和丰富的经验打造的 Rosemount 3051 符合行业标准，可帮助您以更高的效率和安全性标准进行工作，从而保持全球竞争力。
Rosemount 30512023 年 4 月内容建立压力测量标准 (2)Rosemount 3051C 共平面压力变送器订购信息 (6)Rosemount 3051T 直连式变送器订购信息 (18)Rosemount 3051CF 流量计选择指南 (28)Rosemount 3051L 液位变送器订购信息 (62)技术规格 (74)Rosemount 3051 产品认证 (91)尺寸图 (92)选项外， (106)建立压力测量标准经实践检验的一流性能、可靠性和安全性■超千万装机量■参考精度为量程的 0.04%■安装总性能为量程的 0.14%■稳定性可保持在 URL 的 0.1% 长达 12 年■SIL 2/3 认证（IEC 61508）Coplanar ™平台增强安装和应用灵活性■通过集成的压差流量计、压差液位解决方案和一体化阀组提高可靠性和性能。
■安装方便，所有方案都全面组合，并经过渗漏测试和标定。
■丰富的产品满足您的应用需求。
高级功能Bluetooth ® 技术■提高生产力、可靠性和人员安全性。
无需高温作业许可。
无需攀爬储罐或建筑脚手架。
■快速组态、检修和排除故障，所有设备对技术人员触手可及，速度比传统 HART ® 连接快十倍。
诊断■回路完整性诊断将连续地监测电路，检测影响通讯信号的问题，并提供腐蚀、外罩进水或电源不稳定等警报。
压 力 仪 表 类（差压变送器-罗斯蒙特）一、示意图二、仪表技术指标1 2 3 4 5 6 7 8 9 10 11 测量范围 限值 自诊断功能 操作 液晶显示器温度极限 记忆模块 精度 供电要求 防雷保护 保护等级 输出 0～300kpa -300～300psi 电流电平报警等 通过 HART 输入 运行： -4 至 175 °F （-20 至 80 °C） 储存： -40 至 185 °F （-40 至 85 °C） ROM ±0.1% 24VDC 标准配置 IP65 4~20mA（+HART）三、主要规格及技术数据设备名称 制造厂家 股份有限公司 投用日期 用途 压指示 介质名称 介质温度 (℃) 仪表量程 碱洗轻油 40 0～300kpa 介质状态 操作压力（MPa.） 精确度等级 液体 0.7 ±0.1% 2008 年 3 月 PDV-1804 入口总管差 安装地点 减框二层 V1219 顶部 类别类型 一体化 普通差压计 美国罗斯蒙特 流程图号 05146-12Y2-18 设备型号 CD4A22A1AM5B4DFI1外壳材质 过程法兰及低铜铝， 覆聚氨酯涂层 316SS负载阻抗（Ω） 测量元件材质 输出信号 外壳防护等级 电气接口 安装支架 信号线制>600 316SS 4~20mA（+HART） IP65 1/2"NPT(F) 2"管装平板支架 两线制法兰接头材质 排气/排液阀材质 外壳防爆等级 螺栓材质 整体表头 电源 316SS EExiaⅡCT4 电镀碳钢 LCD 24V/DC主要配件目录 名 称 垫片 变送器接头 三阀组阀门取压阀 三阀组阀门平衡阀 放空阀 规 格 型 号Φ12×Φ22×2.8材质件数/台16石墨1/2"NPT(F)-M24×1.5-Φ18 EY968A 外螺纹球芯截止阀\φ 18 接管 阀体 316\PN16.0 DN10\M24×1.5针型阀\J23W-64\DN10316SS 阀体 316 不锈钢 阀体 3162 2 1 2 2EY968A 外螺纹球芯截止阀\φ 18 接管 阀体 316\PN16.0 DN10\M24×1.5 EY968A 外螺纹球芯截止阀\φ 18 接管 阀体 316\PN16.0 DN10\M24×1.5排污阀阀体 316四、信号传递方框图五、同型号设备一栏表序号 1 装置 运行一部 位号 PDT-1804 测量范围 0～300KPa 安装位置 PDV-1804 入口总管差压六、安装施工图及材料。

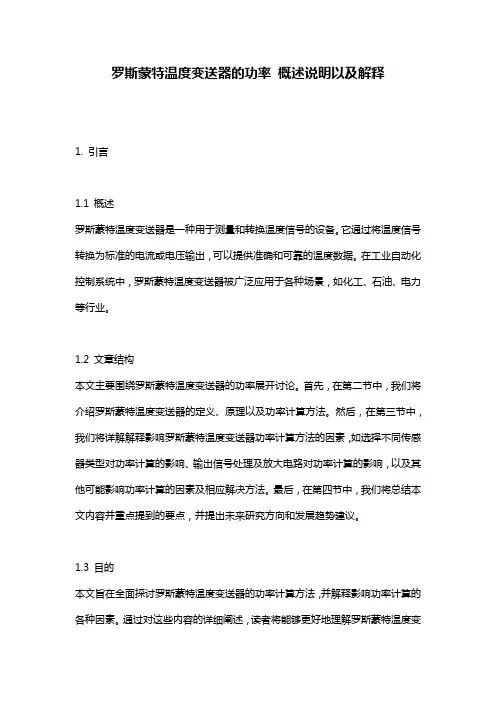

罗斯蒙特温度变送器的功率概述说明以及解释1. 引言1.1 概述罗斯蒙特温度变送器是一种用于测量和转换温度信号的设备。
