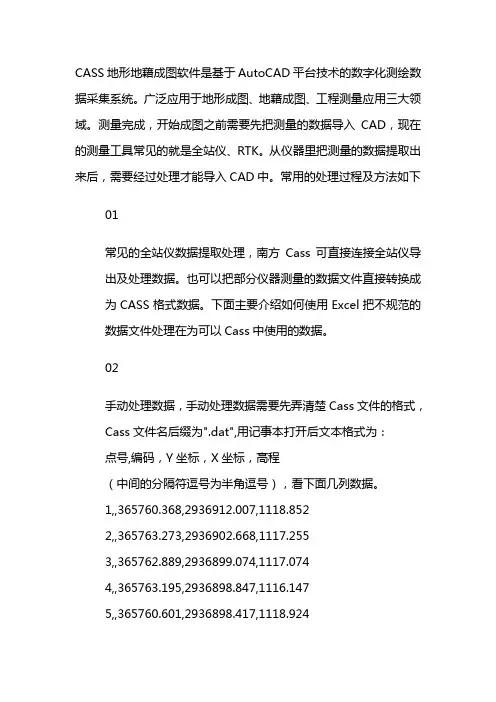

CASS地形地藉成图软件是基于AutoCAD平台技术的数字化测绘数据采集系统。
广泛应用于地形成图、地藉成图、工程测量应用三大领域。
测量完成，开始成图之前需要先把测量的数据导入CAD，现在的测量工具常见的就是全站仪、RTK。
从仪器里把测量的数据提取出来后，需要经过处理才能导入CAD中。
常用的处理过程及方法如下01常见的全站仪数据提取处理，南方Cass可直接连接全站仪导出及处理数据。
也可以把部分仪器测量的数据文件直接转换成为CASS格式数据。
下面主要介绍如何使用Excel把不规范的数据文件处理在为可以Cass中使用的数据。
02手动处理数据，手动处理数据需要先弄清楚Cass文件的格式，Cass文件名后缀为".dat",用记事本打开后文本格式为：点号,编码，Y坐标，X坐标，高程（中间的分隔符逗号为半角逗号），看下面几列数据。
1,,365760.368,2936912.007,1118.8522,,365763.273,2936902.668,1117.2553,,365762.889,2936899.074,1117.0744,,365763.195,2936898.847,1116.1475,,365760.601,2936898.417,1118.92403打开Excel，点打开文件,Excel默认文件后缀为“所有Excel 文件”，大部分测量数据文件后缀为“.dat”文件，你需要更改文件类型为“所有文件”，测量的数据文件名才会显示在打开对话框中。
04选择文件，点击打开，弹出导入文本对话框，默认选项为分隔符号。
点击下一步05第二步，选择分隔符号，一般情况下勾上逗号就OK，如果你对测量数据文件不是很清楚，可以把前面四个全勾上，点击完成。
06文件打开后，找到文件中的：点号、X坐标、Y坐标、H高程，如果你的文件中有编码的话，需要把编码也找到。
下图中我第一排是我加上去的标注。
07按照下图中排列数据，第一列：点号；第二列：编码；第三列：Y坐标；第四列：X坐标；第五列：H高程，第二列的编码没有可以不填，留空则可。
Excel在CASS成图软件中的应用蔡益兴【摘要】应用CASS软件进行成图时,野外测量数据应当按照成图软件要求的格式进行录入,有时还需要对数据进行一些必要的处理.文章就利用Excel软件按照成图软件要求的数据格式进行数据输入,文件格式转换,数据预处理等过程进行详细的阐述.【期刊名称】《杨凌职业技术学院学报》【年(卷),期】2013(012)002【总页数】3页(P48-50)【关键词】数据输入;格式转换;预处理【作者】蔡益兴【作者单位】黎明职业大学土木建筑工程学院,福建泉州362000【正文语种】中文【中图分类】TU198+.5大比例尺地形图的测绘通常包括外业数据采集和内业编辑两个部分的工作。
外业的数据采集可用不同的仪器如全站仪，RTK，RTK配合全站仪，移动数字测图系统，摄影测量系统等。
外业完成后，需要把观测数据传输到电脑，以供测图编辑软件使用。
不同的成图软件对数据要求也有所不同，与CASS成图软件匹配的野外观测数据文件是以*.dat为后缀，文件内部的点位坐标类似“点号,,Y坐标值，X坐标值，H值”的形式，每行表示一个点，所有点按顺序排列。
由于测图时点位数量较大，数据复杂，若直接输入，工作量很大，而且容易出错。
Excel软件在数据输入，数据格式转换，数据运算等方面具备了强大的功能，在利用CASS成图过程中如果能够灵活应用这些功能，可使绘图过程更加简便，快捷。
全站仪野外采集到的数据需预先输入计算机，再由CASS软件编辑成图。
但有时全站仪的数据传输功能出现毛病，以至无法实现野外采集的数据向计算机传输，或通过其它仪器获得测图数据又不能直接传输到电脑，通常是把采集到的数据手工逐个输入电脑，其过程相当繁琐，且容易出错，也不便于检查和修改。
利用Excel软件的强大功能，实现数据的输入工作变得简单，清晰，直观，同时还可以把输入文件转换成CASS成图软件的数据文件*.dat格式，从而实现由CASS软件和计算机成图的目的[1]。
南方CASS测量软件使用方法1.软件安装和启动：-将南方CASS测量软件安装到计算机上，并确保计算机满足软件的最低运行要求。
-双击桌面上的软件图标或在开始菜单中找到软件图标并单击启动软件。
2.数据导入：-在软件主页面选择“数据导入”选项，选择要导入的数据文件或文件夹。
-单击“打开”按钮导入数据文件。
支持的数据格式包括CSV、TXT和NFX等。
-数据导入后，软件会自动对数据进行解析和处理，显示在软件的数据列表中。
-点击“确定”保存修改后的数据。
4.数据处理和分析：-在软件主页面选择“数据处理”选项，选择需要进行的数据处理和分析操作。
-根据需要选择数据平差、坐标转换、高程计算、尺度变换等功能。
-在数据处理界面进行参数设置，并选择要处理的数据列表和文件。
-单击“运行”按钮开始进行数据处理和分析。
5.数据输出和导出：-在数据处理完成后，选择“数据输出”选项，选择需要输出和导出的数据格式。
- 支持的输出格式包括TXT、CSV、Excel等常见格式。
-设置输出文件保存的路径和文件名，并单击“导出”按钮进行导出。
6.报告生成和打印：-在软件主页面选择“报告生成”选项，选择需要生成和打印的报告模板。
-根据需要设置报告的标题、日期、单位等信息。
-点击“生成报告”按钮生成报告，可以选择保存为PDF文件或直接打印。
7.高级功能使用：-南方CASS测量软件还提供了一些高级功能，如无人机航测图像处理、三维模型重建等。
-在软件主页面选择“高级功能”选项，选择需要使用的高级功能。
-根据功能需要进行相应的设置和操作，完成后保存或导出结果。
Excel和CASS数据⽂件互换说明（最后⼀项是点坐标⽅法）全站仪⽂件XY坐标对换位置在记事本或EXCEL⾥转换EXCEL转换为CASS的⽅法如果你的txt⽂档记录的坐标⽂件格式如下:点号1,X1坐标,Y1坐标,⾼程1点号1,X2坐标,Y2坐标,⾼程2...点号n,Xn坐标,Yn坐标,⾼程n1.请将txt⽂档记录的坐标导⼊到EXCEL中,步骤如下:EXCEL程序中，[⽂件]-〉[打开]，打开对话框的⽂件类型下拉列表中选择“所有⽂件”，选中你的坐标数据.TXT⽂件后单击[打开]，在向导对话框中的“分隔符号”选择[逗号]后，单击[下⼀步]按钮直到[完成]按钮，就把你的坐标数据导⼊了EXCEL⾥啦。
2.修改EXCEL各列数据的顺序如下：[第⼀列：点号] [第⼆列：空列] [第三列：Y坐标值}] [第四列：X坐标值]，第五列：⾼程值]3.[⽂件]-〉[另存为...]-〉另存为对话框中，⽂件类型下拉列表中选择“CSV（逗号分隔符）*.csv”格式，单击[保存]后，退出EXCEL。
4.将保存的“坐标数据.CSV”的⽂件扩展名改为“坐标数据.dat”，这个⽂件就可以在CASS中展绘坐标点了。
5、CASS5.0的数据⽂件结构5.1 坐标数据⽂件坐标数据⽂件是CASS最基础的数据⽂件，扩展名是“DAT”，⽆论是从电⼦⼿簿传输到计算机还是⽤电⼦平板在野外直接记录数据，都⽣成⼀个坐标数据⽂件，其格式为：1点点名，1点编码，1点Y（东）坐标，1点X（北）坐标，1点⾼程…N点点名，N点编码，N点Y（东）坐标，N点X（北）坐标，N点⾼程说明：①⽂件内每⼀⾏代表⼀个点；②每个点Y坐标、X坐标、⾼程的单位是⽶；③编码内不能含有逗号，即使编码为空，其后的逗号也不能省略。
④所有的逗号不能在全⾓⽅式下输⼊。
⑤CASS4.0的坐标数据⽂件的格式有所不同，第⼀⾏是总点数，CASS5.0向下兼容这种格式。
5.2 断⾯⾥程⽂件CASS5.0的断⾯⾥程⽂件扩展名是“.HDM”，总体格式如下：BEGIN[，断⾯⾥程][：断⾯序号]第⼀点⾥程，第⼀点⾼程第⼆点⾥程，第⼆点⾼程……NEXT另⼀期第⼀点⾥程，第⼀点⾼程另⼀期第⼆点⾥程，第⼆点⾼程……下⼀个断⾯……说明：①每个断⾯第⼀⾏以“BEGIN”开始；“断⾯⾥程”参数多⽤在道路⼟⽅计算⽅⾯，表⽰当前横断⾯中桩在整条道路上的⾥程，如果⾥程⽂件只⽤来画断⾯图，可以不要这个参数；“断⾯序号”参数和下⾯要讲的道路设计参数⽂件的“断⾯序号”参数相对应，以确定当前断⾯的设计参数，同样在只画断⾯图时可省略。
