气动手动一体式塑料球阀

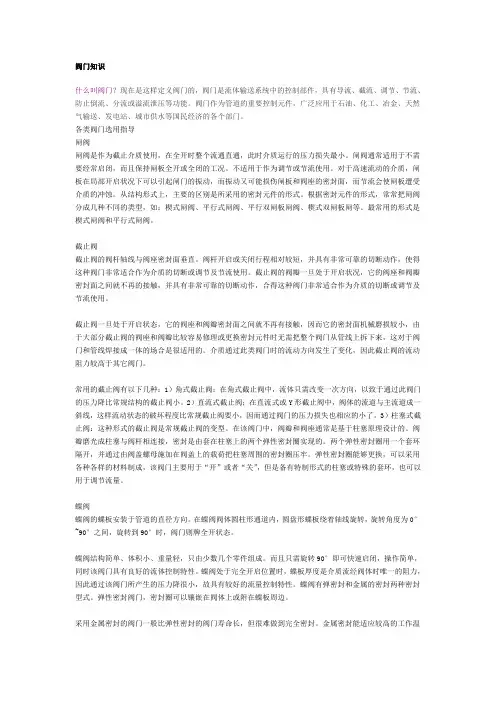

阀门知识什么叫阀门？现在是这样定义阀门的，阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防止倒流、分流或溢流泄压等功能。

阀门作为管道的重要控制元件，广泛应用于石油、化工、冶金、天然气输送、发电站、城市供水等国民经济的各个部门。

各类阀门选用指导闸阀闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。

闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调节或节流使用。

对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。

从结构形式上，主要的区别是所采用的密封元件的形式。

根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。

最常用的形式是楔式闸阀和平行式闸阀。

截止阀截止阀的阀杆轴线与阀座密封面垂直。

阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。

介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

常用的截止阀有以下几种：1）角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。

2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。

编辑本段]分类及特点球阀分有：浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、三通球阀、气动球阀、电动球阀、卡套球阀、焊接球阀。

按壳体/主体材料分类，球阀可分为： 1. 金属材料阀门：如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、蒙乃尔阀门、铜合金阀门、铝合金阀门、铅合金阀门等。

2. 金属阀体衬里阀门：如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。

3. 非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。

国内生产球阀的厂家比较多，连接尺寸也大多不统一。

主要分以下几个大类：（1）以JB／T2203－1999《球阀结构长度》为主的通用类。

目前国内大多数球阀生产厂家均按本标准设计生产。

、海安阀门厂等。

但本标准也不尽完美，规格不全，浮动式球阀最大公称通径为DN1200，固定式球阀最大公称通径DN2000。

根据厂所生产的阀门规格及掌握的资料来看，目前浮动式球阀公称通径最小为DN6，固定式球阀公称通径最小为DN50。

经考证，各厂家连接尺寸也不尽统一，为了有一个统一的标准，用户在选用及安装时同一规格能够互换，建议国家通用机械研究所对JB／T2203－1999《球阀结构长度》进行修订。

建议设计院及用户按标准选用，球阀生产厂家按标准设计制造。

1、浮动球球阀浮动球球阀球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。

浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。

这种结构，一般用于中低压球阀。

2、固定球球阀固定球球阀球阀的球体是固定的，受压后不产生移动。

固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。

通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

2021/7/27
明杆楔式单闸板闸阀 8
从结构形式上，主要的区 别是所采用的密封元件的 形式。根据密封元件的形 式，常常把闸阀分成几种 不同的类型，如：楔式闸 阀、平行式闸阀、平行双 闸板闸阀、楔式双闸板闸 等。最常用的形式是楔式 闸阀和平行式闸阀。
2021/7/27
9
2.2 截止阀 截止阀是用于截断介质流动的，
阀门基础知识
2021/7/27
1
主要内容
1 阀门概述及分类 2 典型阀门介绍 3 电动和气动执行机构及调试 4 阀门的试验 5 常见故障及维修
2021/7/27
2
1 阀门概述及分类
阀门是流体输送系统中的控制部件，具有 截断、调节、导流、防止逆流、稳压、分 流或溢流泄压等功能。
2021/7/27
3
阀门的种类很多，且有多种分类方法：
一、按用途和作用分类 1、截断阀类： 主要用于截断或接通介质流。包括闸阀、截
止阀、隔膜阀、旋塞阀、球阀、蝶阀等。 2、调节阀类： 主要用于调节介质的流量、压力等。包括调
节阀、节流阀、减压阀等。 3、止回阀类： 用于阻止介质倒流。包括各种结构的止回阀。 4、分流阀类： 用于分配、分离或混合介质。包括各种结构
2021/7/27
44
2021/7/27
45
3.2.2 气动头调试
气动执行机构的调试，主要是对定位器进行调试。首先将 阀门放至全关位置，为保证阀门关闭严密，拧阀杆上连接 螺母至拧不动为止，阀芯和阀座肯定接触紧密了，此时调 整阀杆行程刻度牌至零位，然后接通气源，用减压阀将气 源压力调至所需压力，然后用信号发生器给定位器输入 4mA电流，调整定位器上的零点调整手轮至阀门刚刚开 始动作为止，接着再输入20mA电流，根据行程刻度，调 整零点调整手轮和量程调整装置使阀杆行程为全开，然后 重复输入4mA和20mA的步骤，直至阀门满足4mA全关和 20mA全开的要求。为了保证阀门在4mA的时候关紧，在 调试时可以输入4.10~4.15mA电流作为全关的信号，这样 在实际工作状态下4mA电流肯定能将阀门关紧。

一体式球阀执行标准
摘要：
1.一体式球阀概述
2.一体式球阀执行标准介绍
3.我国一体式球阀执行标准的发展
4.一体式球阀执行标准的重要性
5.结论
正文：
一体式球阀执行标准
一体式球阀是一种广泛应用于工业领域的阀门，具有结构简单、密封性能好、使用寿命长等特点。

在众多领域中，如石油、化工、天然气、电力等，一体式球阀发挥着重要作用。

本文将详细介绍一体式球阀的执行标准。

一体式球阀执行标准介绍
一体式球阀执行标准主要包括：GB/T 17213.1-2015《工业阀门通用试验方法》、GB/T 17213.2-2015《工业阀门压力试验方法》、GB/T 12220-2015《钢制阀门一般要求》等。

这些标准对一体式球阀的结构、材料、性能、试验方法等方面做出了详细的规定。

我国一体式球阀执行标准的发展
随着我国工业的快速发展，对一体式球阀的需求越来越大。

为了满足市场需求，我国制定了一系列一体式球阀执行标准。

从起初的参照国外标准，到现在我国已经拥有一套完善的、具有自主知识产权的一体式球阀执行标准体系，
反映了我国阀门行业的技术水平和实力。

一体式球阀执行标准的重要性
一体式球阀执行标准对保证产品质量、确保工程安全、降低维修成本等方面具有重要意义。

通过执行标准，可以确保一体式球阀在设计、生产、试验等各个环节满足技术要求，从而提高产品质量和性能。

此外，标准还有助于推动企业技术创新，提升整个行业的竞争力。

总之，一体式球阀执行标准在保证产品质量和工程安全方面发挥着重要作用。
