飞机飞行的原理图解

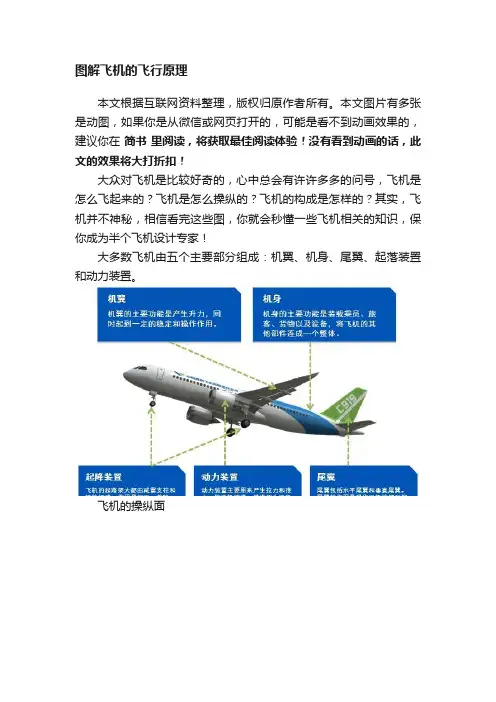

图解飞机的飞行原理本文根据互联网资料整理，版权归原作者所有。

本文图片有多张是动图，如果你是从微信或网页打开的，可能是看不到动画效果的，建议你在简书里阅读，将获取最佳阅读体验！没有看到动画的话，此文的效果将大打折扣！大众对飞机是比较好奇的，心中总会有许许多多的问号，飞机是怎么飞起来的？飞机是怎么操纵的？飞机的构成是怎样的？其实，飞机并不神秘，相信看完这些图，你就会秒懂一些飞机相关的知识，保你成为半个飞机设计专家！大多数飞机由五个主要部分组成：机翼、机身、尾翼、起落装置和动力装置。

飞机的操纵面可不能说飞机是由钢铁造成的，钢铁只占很少一部分飞机的受力升力的产生--气流流过的压力差产生了升力，飞行的根本流速越快，压力越小机翼受力与迎角大小的关系飞机运动的三轴简化，俯仰、滚转、偏航滚转是副翼控制的俯仰运动靠升降舵控制偏航运动靠方向舵控制实际的飞机舵面是这么动的飞机的操纵驾驶舱操控装置一般为如下形式：控制杆——或者一个控制曲柄，固连在一根圆柱上，通过操纵副翼和升降舵控制飞机的滚转和俯仰。

方向舵踏板——控制飞机的偏航。

操纵飞机的基本方法飞行员操纵驾驶盘（或驾驶杆）、脚蹬板，使升降舵、副翼和方向舵偏转，能使飞机向各个方向转动。

后拉驾驶盘，升降舵上偏，机头上仰；前推驾驶盘，则升降舵下偏，机头下俯。

向左压驾驶盘，左边副翼上偏，右边副翼下偏，飞机向左滚转；反之，向右压驾驶盘右副翼上偏，左副翼下偏，飞机向右滚转。

向前蹬左脚蹬板（即蹬左舵），方向舵左偏，机头向偏转；反之，向前蹬右脚蹬板（即蹬右舵），方向舵右偏，机头向右偏转。

<航空发动机--飞机前进的动力提供涡轮风扇发动机，大型运输机的发动机。

涡扇气路两条，外边这条提供基本70-80%的推力，里边这条仅提供20-30%的推力。

涡轮喷气发动机，喷气就靠喷来推动了。

涡轮螺旋桨发动机活塞发动机直升机力的抵消直升机前进和上升控制起落架收放示意自从世界上出现飞机以来，飞机的结构形式虽然在不断改进，飞机类型不断增多，但到目前为止，除了极少数特殊形式的飞机之外，大多数飞机都是由下面五个主要部分组成，即：机翼、机身、尾翼、起落装置和动力装置。

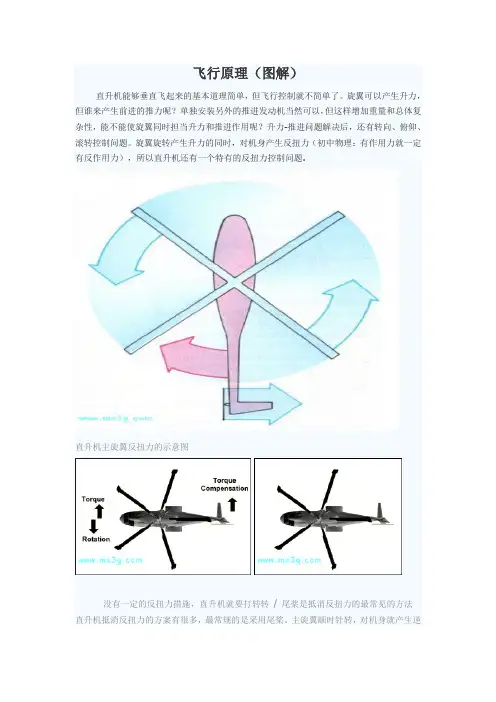

飞行原理（图解）直升机能够垂直飞起来的基本道理简单，但飞行控制就不简单了。

旋翼可以产生升力，但谁来产生前进的推力呢？单独安装另外的推进发动机当然可以，但这样增加重量和总体复杂性，能不能使旋翼同时担当升力和推进作用呢？升力-推进问题解决后，还有转向、俯仰、滚转控制问题。

旋翼旋转产生升力的同时，对机身产生反扭力（初中物理：有作用力就一定有反作用力），所以直升机还有一个特有的反扭力控制问题.直升机主旋翼反扭力的示意图没有一定的反扭力措施，直升机就要打转转/ 尾桨是抵消反扭力的最常见的方法直升机抵消反扭力的方案有很多，最常规的是采用尾桨。

主旋翼顺时针转，对机身就产生逆时针方向的反扭力，尾桨就必须或推或拉，产生顺时针方向的推力,以抵消主旋翼的反扭力.抵消反扭力的主旋翼-尾桨布局，也称常规布局，因为这最常见/ 典型的贝尔407 的尾桨主旋翼当然也可以顺时针旋转，顺时针还是逆时针，两者之间没有优劣之分。

有意思的是,美、英、德、意、日直升机的主旋翼都是逆时针旋转,法、俄、中、印、波兰直升机都是顺时针旋转，英、德、意、日的直升机工业都是从美国引进许可证开始的，和美国采用相同的习惯可以理解,中、印、波兰是从前苏联和法国引进许可证开始的,和法、俄的习惯相同也可以理解，但美国和俄罗斯为什么从一开始选定不同的方向,法国为什么不和选美国一样的方向，而和俄罗斯一致，可能只是一个历史的玩笑。

各国直升机主旋翼旋转方向的比较尾桨给直升机的设计带来了很多麻烦。

尾桨要是太大了，会打到地上,所以尾桨尺寸受到限制，要提供足够的反扭力，就需要提高转速，这样，尾桨翼尖速度就大，尾桨的噪声就很大。

极端情况下,尾桨翼尖速度甚至可以超过音速，形成音爆.尾桨需要安装在尾撑上,尾撑越长,尾桨的力矩越大,反扭力效果越好，但尾撑的重量也越大。

为了把动力传递到尾桨，尾撑内需要安装一根长长的传动轴,这又增加了重量和机械复杂性.尾桨是直升机飞行安全的最大挑战，主旋翼失去动力，直升机还可以自旋着陆;但尾桨一旦失去动力，那直升机就要打转转，失去控制.在战斗中，直升机因为尾桨受损而坠毁的概率远远高于因为其他部位被击中的情况。

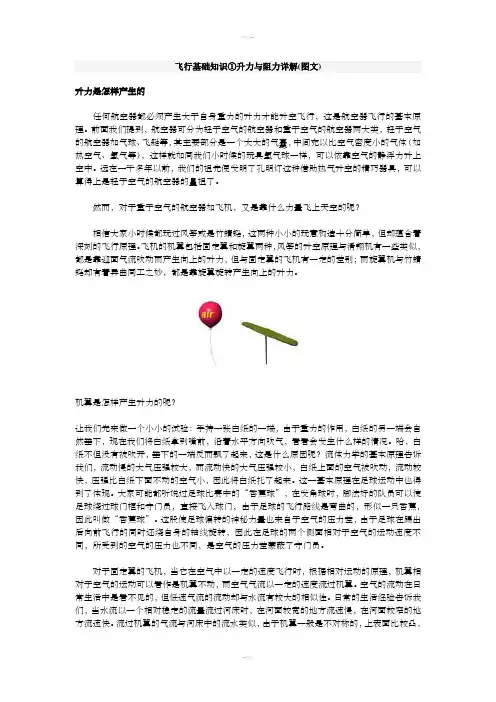

飞行基础知识①升力与阻力详解(图文)升力是怎样产生的任何航空器都必须产生大于自身重力的升力才能升空飞行，这是航空器飞行的基本原理。

前面我们提到，航空器可分为轻于空气的航空器和重于空气的航空器两大类，轻于空气的航空器如气球、飞艇等，其主要部分是一个大大的气囊，中间充以比空气密度小的气体（如热空气、氢气等），这样就如同我们小时候的玩具氢气球一样，可以依靠空气的静浮力升上空中。

远在一千多年以前，我们的祖先便发明了孔明灯这种借助热气升空的精巧器具，可以算得上是轻于空气的航空器的鼻祖了。

然而，对于重于空气的航空器如飞机，又是靠什么力量飞上天空的呢？相信大家小时候都玩过风筝或是竹蜻蜓，这两种小小的玩意构造十分简单，但却蕴含着深刻的飞行原理。

飞机的机翼包括固定翼和旋翼两种，风筝的升空原理与滑翔机有一些类似，都是靠迎面气流吹动而产生向上的升力，但与固定翼的飞机有一定的差别；而旋翼机与竹蜻蜓却有着异曲同工之妙，都是靠旋翼旋转产生向上的升力。

机翼是怎样产生升力的呢？让我们先来做一个小小的试验：手持一张白纸的一端，由于重力的作用，白纸的另一端会自然垂下，现在我们将白纸拿到嘴前，沿着水平方向吹气，看看会发生什么样的情况。

哈，白纸不但没有被吹开，垂下的一端反而飘了起来，这是什么原因呢？流体力学的基本原理告诉我们，流动慢的大气压强较大，而流动快的大气压强较小，白纸上面的空气被吹动，流动较快，压强比白纸下面不动的空气小，因此将白纸托了起来。

这一基本原理在足球运动中也得到了体现。

大家可能都听说过足球比赛中的“香蕉球”，在发角球时，脚法好的队员可以使足球绕过球门框和守门员，直接飞入球门，由于足球的飞行路线是弯曲的，形似一只香蕉，因此叫做“香蕉球”。

这股使足球偏转的神秘力量也来自于空气的压力差，由于足球在踢出后向前飞行的同时还绕自身的轴线旋转，因此在足球的两个侧面相对于空气的运动速度不同，所受到的空气的压力也不同，是空气的压力差蒙蔽了守门员。

飞机的飞行原理升力原理：飞机是比空气重的飞行器，因此需要消耗自身动力来获得升力。

而升力的来源是飞行中空气对机翼的作用。

在下面这幅图里，有一个机翼的剖面示意图。

机翼的上表面是弯曲的，下表面是平坦的，因此在机翼与空气相对运动时，流过上表面的空气在同一时间(T)内走过的路程(S1)比流过下表面的空气的路程(S2)远，所以在上表面的空气的相对速度比下表面的空气快(V1=S1/T >V2=S2/T1)。

根据伯奴利定理——“流体对周围的物质产生的压力与流体的相对速度成反比。

”，因此上表面的空气施加给机翼的压力F1小于下表面的F2。

F1、F2的合力必然向上，这就产生了升力。

动力原理：；；；从机翼的原理，我们也就可以理解螺旋桨的工作原理。

螺旋桨就好像一个竖放的机翼，凸起面向前，平滑面向后。

旋转时压力的合力向前，推动螺旋桨向前，从而带动飞机向前。

当然螺旋桨并不是简单的凸起平滑，而有着复杂的曲面结构。

老式螺旋桨是固定的外形，而后期设计则采用了可以改变的相对角度等设计，改善螺旋桨性能。

飞行需要动力，使飞机前进，更重要的是使飞机获得升力。

早期飞机通常使用活塞发动机作为动力，又以四冲程活塞发动机为主。

这类发动机的原理如图，主要为吸入空气，与燃油混合后点燃膨胀，驱动活塞往复运动，再转化为驱动轴的旋转输出：单单一个活塞发动机发出的功率非常有限，因此人们将多个活塞发动机并联在一起，组成星型或V型活塞发动机。

下图为典型的星型活塞发动机。

现代高速飞机多数使用喷气式发动机，原理是将空气吸入，与燃油混合，点火，爆炸膨胀后的空气向后喷出，其反作用力则推动飞机向前。

下图的发动机剖面图里，一个个压气风扇从进气口中吸入空气，并且一级一级的压缩空气，使空气更好的参与燃烧。

风扇后面橙红色的空腔是燃烧室，空气和油料的混和气体在这里被点燃，燃烧膨胀向后喷出，推动最后两个风扇旋转，最后排出发动机外。

而最后两个风扇和前面的压气风扇安装在同一条中轴上，因此会带动压气风扇继续吸入空气，从而完成了一个工作循环。
