1 . 总则1．0．1 为规范综合医院建筑设计，满足医疗服务功能需要，符合安全、卫生、经济、适用、节能、环保等方面的要求，制定本规范。
1．0．2本规范适用于新建、改建和扩建的综合医院的建筑设计。
1．0．3 医疗工艺应根据医院的建设规模、管理模式和科室设置等确定。
医院建筑设计应满足医疗工艺要求。
1．0．4综合医院建筑设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2 .术语2．0．1．综合医院 general hospital指设一定数量的病床，分有内、外、妇、儿、眼耳鼻喉等各种科室及药剂、检验、放射等医技部门，以及相应人员、设备的医院。
2．0．2 医疗工艺 Medical process指医疗流程和医疗设备的匹配以及其他相关资源的配置。
2．0．3 医疗流程Medical flows指医疗服务的程序和环节。
2．0．4急救通过量Emergency throughput指医院急诊部同时一次性接纳急救病人的医疗能力。
2．0．5医院卫生学Hospital hygiene指维持医院关键科室的卫生状态，主要任务是防止感染及有害气体和化学物质的危害。
2．0．6卫生通过Hygiene passing through指采用换鞋、更衣、淋浴等措施控制人员、物品从非洁净区到洁净区的净化过程。
2．0．7监护病房Intensive Care Unit指医院独A—L设置的专业监护医疗单元，通常为重症监护病房(ICU)、心血管监护病房(CCU)，以及由ICU派生的新生儿重症监护病房(NICU)等。
3医疗工艺设计3．1 一般规定3．1．1 医疗工艺设计应确定医疗业务结构、功能和规模，以及相关医疗流程、医疗设备、技术条件和参数。
3．1．2 医疗工艺设计应进行前期设计和条件设计。
前期设计应满足编制可行性研究报告、设计任务书及建筑方案设计的需要。
条件设计应与医院建筑初步设计同步完成，并应与建筑设计的深化、完善过程相配合，同时应满足医院建筑初步设计及施工图设计的需要。
谐波危害及抑制谐波的方法谐波是指频率高于基波的电磁波，它们会频繁出现在我们的电力系统和其他电力设备中。
虽然谐波在一些应用中可产生有益效果，但在大多数情况下，它们都是一种电力质量问题，会给电力系统和其他设备带来一系列危害。
1.设备损坏：谐波会增加设备内的电流和电压，导致设备发热加剧，并可能引起设备元件过热、熔断或焚毁。
此外，频繁的谐波还会引起设备的机械振动，造成设备损坏。
2.电力系统不稳定：谐波引起系统的电流和电压的波形失真，导致电力系统不稳定。
此外，谐波会导致电力系统中的谐振现象，这些谐振可以引起电力系统中的电流和电压急剧增加，可能破坏设备。
3.通信干扰：谐波会产生大量的高频干扰信号，这些信号可能干扰无线通信和其他电磁波设备的正常运行。
在高度电子化的社会中，这种通信干扰可能会带来严重的问题。
为了抑制谐波带来的危害，可以采取以下方法：1.装置谐波滤波器：谐波滤波器用于减小电力系统中的谐波。
滤波器通常会将谐波通过处理电路转化成其他形式，或者将它们绕过电力系统，以防止它们对设备和系统产生影响。
2.使用变压器：变压器可以用来减小谐波的影响。
通过在电力系统中安装特定的谐波抑制变压器，可以将谐波电流限制在合理的范围内，从而降低谐波的危害。
3.电源滤波器：为敏感设备提供干净的电力供应也是一种有效的抑制谐波的方法。
电源滤波器可以滤除电力供应中的谐波元素，从而降低谐波对设备的危害。
4.合理的电源设计：在电力系统设计阶段，可以采取一些措施来减小谐波的生成。
例如，选择适当的线路，减小高谐波的产生，或者选择低谐波的电力设备。
5.故障检测和维护：及时发现和处理设备和系统中的谐波问题至关重要。
定期进行电力设备的检查和维护，可以发现并消除谐波带来的潜在危害。
总而言之，谐波在电力系统和其他电力设备中的存在可能带来很多危害。
为了抑制这些危害，我们可以采取各种措施，包括使用谐波滤波器、变压器、电源滤波器、合理的电源设计以及进行定期的检查和维护。

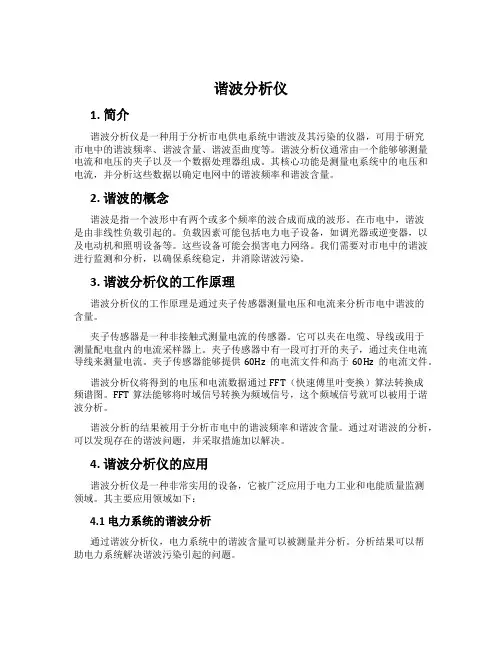

谐波分析仪1. 简介谐波分析仪是一种用于分析市电供电系统中谐波及其污染的仪器，可用于研究市电中的谐波频率、谐波含量、谐波歪曲度等。
谐波分析仪通常由一个能够够测量电流和电压的夹子以及一个数据处理器组成。
其核心功能是测量电系统中的电压和电流，并分析这些数据以确定电网中的谐波频率和谐波含量。
2. 谐波的概念谐波是指一个波形中有两个或多个频率的波合成而成的波形。
在市电中，谐波是由非线性负载引起的。
负载因素可能包括电力电子设备，如调光器或逆变器，以及电动机和照明设备等。
这些设备可能会损害电力网络。
我们需要对市电中的谐波进行监测和分析，以确保系统稳定，并消除谐波污染。
3. 谐波分析仪的工作原理谐波分析仪的工作原理是通过夹子传感器测量电压和电流来分析市电中谐波的含量。
夹子传感器是一种非接触式测量电流的传感器。
它可以夹在电缆、导线或用于测量配电盘内的电流采样器上。
夹子传感器中有一段可打开的夹子，通过夹住电流导线来测量电流。
夹子传感器能够提供60Hz的电流文件和高于60Hz的电流文件。
谐波分析仪将得到的电压和电流数据通过FFT（快速傅里叶变换）算法转换成频谱图。
FFT算法能够将时域信号转换为频域信号，这个频域信号就可以被用于谐波分析。
谐波分析的结果被用于分析市电中的谐波频率和谐波含量。
通过对谐波的分析，可以发现存在的谐波问题，并采取措施加以解决。
4. 谐波分析仪的应用谐波分析仪是一种非常实用的设备，它被广泛应用于电力工业和电能质量监测领域。
其主要应用领域如下：4.1 电力系统的谐波分析通过谐波分析仪，电力系统中的谐波含量可以被测量并分析。
分析结果可以帮助电力系统解决谐波污染引起的问题。
4.2 非线性负载的电能质量监测非线性负载会引起电能质量的下降，谐波分析仪可以通过监测非线性负载中的谐波含量来监测电能质量。
4.3 频谱分析除了谐波分析，谐波分析仪还可以进行频谱分析，并通过成色图对分析结果进行可视化，用于更好地理解结论。

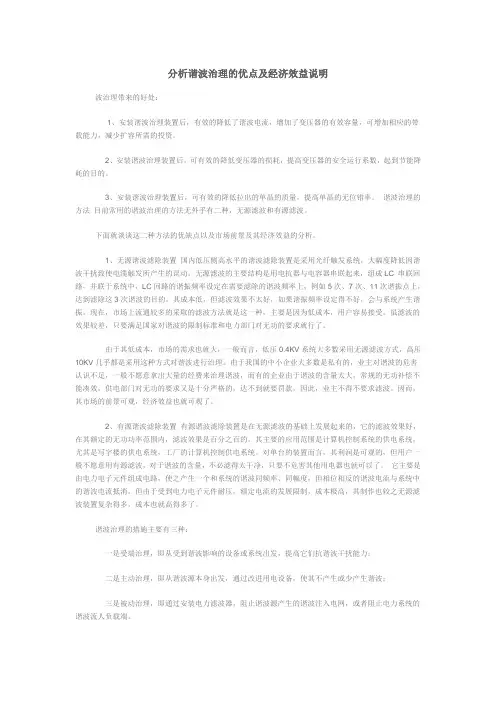

分析谐波治理的优点及经济效益说明波治理带来的好处：1、安装谐波治理装置后，有效的降低了谐波电流，增加了变压器的有效容量，可增加相应的带载能力，减少扩容所需的投资。
2、安装谐波治理装置后，可有效的降低变压器的损耗，提高变压器的安全运行系数，起到节能降耗的目的。
3、安装谐波治理装置后，可有效的降低拉出的单晶的质量，提高单晶的无位错率。
谐波治理的方法目前常用的谐波治理的方法无外乎有二种，无源滤波和有源滤波。
下面就谈谈这二种方法的优缺点以及市场前景及其经济效益的分析。
1、无源谐波滤除装置国内低压侧高水平的谐波滤除装置是采用光纤触发系统，大幅度降低因谐波干扰致使电缆触发所产生的误动。
无源滤波的主要结构是用电抗器与电容器串联起来，组成LC 串联回路，并联于系统中，LC回路的谐振频率设定在需要滤除的谐波频率上，例如5次、7次、11次谐振点上，达到滤除这3次谐波的目的。
其成本低，但滤波效果不太好，如果谐振频率设定得不好，会与系统产生谐振。
现在，市场上流通较多的采取的滤波方法就是这一种，主要是因为低成本，用户容易接受。
虽滤波的效果较差，只要满足国家对谐波的限制标准和电力部门对无功的要求就行了。
由于其低成本，市场的需求也就大，一般而言，低压0.4KV系统大多数采用无源滤波方式，高压10KV几乎都是采用这种方式对谐波进行治理。
由于我国的中小企业大多数是私有的，业主对谐波的危害认识不足，一般不愿意拿出大量的经费来治理谐波，而有的企业由于谐波的含量太大，常规的无功补偿不能凑效，供电部门对无功的要求又是十分严格的，达不到就要罚款。
因此，业主不得不要求滤波。
因而，其市场的前景可观，经济效益也就可观了。
2、有源谐波滤除装置有源谐波滤除装置是在无源滤波的基础上发展起来的，它的滤波效果好，在其额定的无功功率范围内，滤波效果是百分之百的。
其主要的应用范围是计算机控制系统的供电系统，尤其是写字楼的供电系统，工厂的计算机控制供电系统。
对单台的装置而言，其利润是可观的，但用户一般不愿意用有源滤波，对于谐波的含量，不必滤得太干净，只要不危害其他用电器也就可以了。
谐波的危害与治理谐波是指工业、农业及其他领域电器设备产生的不同频率的电流或电压的干扰信号。
谐波的产生对人类的健康和设备的正常运行产生了相当大的危害。
在以下的几个方面，我们将详细介绍谐波的危害性以及相应的治理方法。
首先，谐波对人类的健康造成了威胁。
在人体组织中，脑、肌肉、神经等都是通过电信号进行传递和控制的。
而谐波的存在会使得这些电信号被扭曲、失真甚至干扰，从而导致血液循环、神经传导、肌肉运动等功能受到影响。
长期暴露在谐波环境下，人们可能会出现头痛、疲劳、失眠、注意力不集中、神经衰弱等症状。
其次，谐波对电力系统的稳定性和设备的正常运行产生了影响。
谐波信号会加大电网中的负荷，降低系统的功率因数，导致电网负荷不均衡、频率偏移等问题。
同时，谐波还会增加电力设备的损耗，缩短使用寿命，引发电力设备故障和事故。
特别是对于高精度的仪器设备和敏感的电子设备来说，谐波的存在会严重影响其正常运行和测量结果的准确性。
另外，谐波还会影响到公共环境和通信系统。
在城市中，电网中的谐波信号可能会通过建筑物和地下管道传播到附近的电子设备或通信系统中，导致通信信号的干扰和传输中断。
在无线通信领域，谐波会引起频谱污染，减少频谱资源的利用效率。
针对谐波的治理，有以下几个主要方法：1.滤波器：通过引入滤波器来削弱或消除谐波信号。
滤波器可以根据谐波的频率特性进行设计，将谐波信号从电力系统中分离出来，保证电力系统的正常运行。
2.接地：正确接地可以有效降低谐波信号的存在。
接地系统的设计和维护需要严格按照相关标准进行，确保接地电阻的有效连接和在线监测，减少谐波的传播。
3.变压器改进：采用带低谐波的高效变压器，可以有效削弱变压器内部的谐波产生和传播。
例如，采用三脉动焊接变压器可以避免谐波的产生和增强Transformer（SVPWM）技术等。
4.现代电气设备：使用具有谐波抑制功能的现代电气设备，可以降低谐波产生和传播的风险。
例如，使用高效节能的电子节能灯、电力电容器、有源滤波器等。

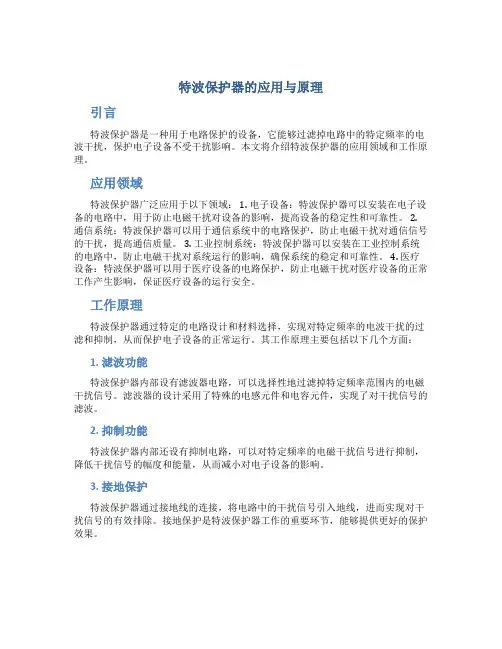

特波保护器的应用与原理引言特波保护器是一种用于电路保护的设备，它能够过滤掉电路中的特定频率的电波干扰，保护电子设备不受干扰影响。
本文将介绍特波保护器的应用领域和工作原理。
应用领域特波保护器广泛应用于以下领域： 1. 电子设备：特波保护器可以安装在电子设备的电路中，用于防止电磁干扰对设备的影响，提高设备的稳定性和可靠性。
2. 通信系统：特波保护器可以用于通信系统中的电路保护，防止电磁干扰对通信信号的干扰，提高通信质量。
3. 工业控制系统：特波保护器可以安装在工业控制系统的电路中，防止电磁干扰对系统运行的影响，确保系统的稳定和可靠性。
4. 医疗设备：特波保护器可以用于医疗设备的电路保护，防止电磁干扰对医疗设备的正常工作产生影响，保证医疗设备的运行安全。
工作原理特波保护器通过特定的电路设计和材料选择，实现对特定频率的电波干扰的过滤和抑制，从而保护电子设备的正常运行。
其工作原理主要包括以下几个方面：1. 滤波功能特波保护器内部设有滤波器电路，可以选择性地过滤掉特定频率范围内的电磁干扰信号。
滤波器的设计采用了特殊的电感元件和电容元件，实现了对干扰信号的滤波。
2. 抑制功能特波保护器内部还设有抑制电路，可以对特定频率的电磁干扰信号进行抑制，降低干扰信号的幅度和能量，从而减小对电子设备的影响。
3. 接地保护特波保护器通过接地线的连接，将电路中的干扰信号引入地线，进而实现对干扰信号的有效排除。
接地保护是特波保护器工作的重要环节，能够提供更好的保护效果。
4. 能量吸收特波保护器内部还设有能量吸收电路，可以吸收从电路中传来的过量能量，避免因干扰信号过大而对设备造成的损坏。
特波保护器的优势特波保护器相比传统的保护器具有以下几个优势： - 高效保护：特波保护器可以有效地过滤和抑制特定频率的电磁干扰，保护设备免受干扰的影响。
- 安全可靠：特波保护器具有过载保护和短路保护功能，能够避免电路因干扰信号而发生损坏。
- 环保节能：特波保护器采用先进的材料和设计，具有较低的功耗和较长的使用寿命。

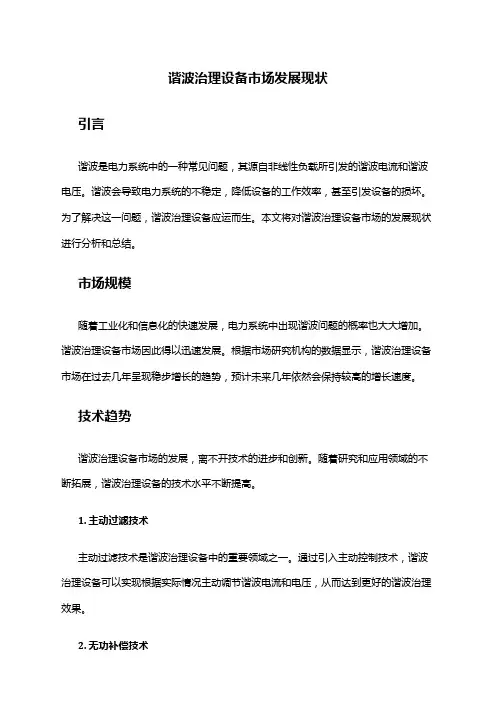

谐波治理设备市场发展现状引言谐波是电力系统中的一种常见问题，其源自非线性负载所引发的谐波电流和谐波电压。
谐波会导致电力系统的不稳定，降低设备的工作效率，甚至引发设备的损坏。
为了解决这一问题，谐波治理设备应运而生。
本文将对谐波治理设备市场的发展现状进行分析和总结。
市场规模随着工业化和信息化的快速发展，电力系统中出现谐波问题的概率也大大增加。
谐波治理设备市场因此得以迅速发展。
根据市场研究机构的数据显示，谐波治理设备市场在过去几年呈现稳步增长的趋势，预计未来几年依然会保持较高的增长速度。
技术趋势谐波治理设备市场的发展，离不开技术的进步和创新。
随着研究和应用领域的不断拓展，谐波治理设备的技术水平不断提高。
1. 主动过滤技术主动过滤技术是谐波治理设备中的重要领域之一。
通过引入主动控制技术，谐波治理设备可以实现根据实际情况主动调节谐波电流和电压，从而达到更好的谐波治理效果。
2. 无功补偿技术无功补偿技术是谐波治理设备中的另一个重要技术。
通过引入无功电流的补偿，谐波治理设备可以有效地降低谐波电压，提高电力系统的稳定性。
3. 多层次治理技术随着电力系统规模的扩大和复杂性的增加，单一的谐波治理设备已经无法满足实际需求。
因此，多层次治理技术逐渐成为市场的发展趋势。
多层次治理技术通过将多个谐波治理设备组合起来，形成一个共同的治理体系，提高系统的整体效果。
市场竞争谐波治理设备市场的竞争非常激烈，主要体现在以下几个方面：1. 技术水平的竞争谐波治理设备市场存在多个竞争对手，技术水平成为他们竞争的主要因素。
先进的技术可以提供更好的谐波治理效果，获得更多客户的认可和青睐。
2. 产品品质的竞争产品品质是决定市场竞争力的关键因素之一。
优质的产品能够稳定工作，长久耐用，提高用户的满意度。
因此，谐波治理设备制造商需要不断提升产品品质，才能在激烈的竞争中脱颖而出。
3. 价格的竞争市场上存在着各种不同价格的谐波治理设备，价格成为影响消费者购买决策的重要因素。

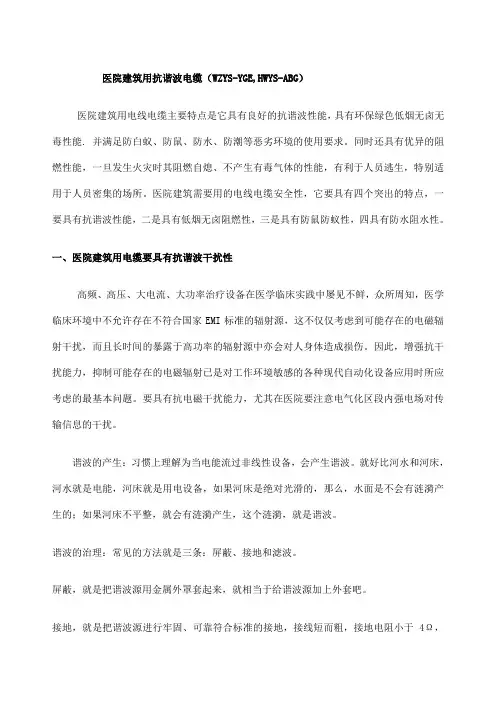

医院建筑用抗谐波电缆（WZYS-YGE,HWYS-ABG）医院建筑用电线电缆主要特点是它具有良好的抗谐波性能，具有环保绿色低烟无卤无毒性能. 并满足防白蚁、防鼠、防水、防潮等恶劣环境的使用要求。
同时还具有优异的阻燃性能，一旦发生火灾时其阻燃自熄、不产生有毒气体的性能，有利于人员逃生，特别适用于人员密集的场所。
医院建筑需要用的电线电缆安全性，它要具有四个突出的特点，一要具有抗谐波性能，二是具有低烟无卤阻燃性，三是具有防鼠防蚁性，四具有防水阻水性。
一、医院建筑用电缆要具有抗谐波干扰性高频、高压、大电流、大功率治疗设备在医学临床实践中屡见不鲜，众所周知，医学临床环境中不允许存在不符合国家EMI标准的辐射源，这不仅仅考虑到可能存在的电磁辐射干扰，而且长时间的暴露于高功率的辐射源中亦会对人身体造成损伤。
因此，增强抗干扰能力，抑制可能存在的电磁辐射已是对工作环境敏感的各种现代自动化设备应用时所应考虑的最基本问题。
要具有抗电磁干扰能力，尤其在医院要注意电气化区段内强电场对传输信息的干扰。
谐波的产生：习惯上理解为当电能流过非线性设备，会产生谐波。
就好比河水和河床，河水就是电能，河床就是用电设备，如果河床是绝对光滑的，那么，水面是不会有涟漪产生的；如果河床不平整，就会有涟漪产生，这个涟漪，就是谐波。
谐波的治理：常见的方法就是三条：屏蔽、接地和滤波。
屏蔽，就是把谐波源用金属外罩套起来，就相当于给谐波源加上外套吧。
接地，就是把谐波源进行牢固、可靠符合标准的接地，接线短而粗，接地电阻小于4Ω，这对于抑制共模干扰，是非常有好处的。
滤波，可以采用磁环、滤波器、电抗器、共模扼流圈、零相电抗器、平波电抗器、隔离变压器等对谐波进行抑制。
1.谐波对医疗设备的影响：医院主要诊疗设备有：如核磁共振、重症监护病房（ICU）高频电刀、心电图机、螺旋ＣＴ、耳内窥镜影像系统、血流变分析仪，这些大型医疗设备大部分为非线性负载，工作时的频繁启动会产生较大的谐波，这样造成电流的波动非常快，对配电系统的瞬时冲击非常大，容易导致精密治疗和诊断仪器设备的故障率增大、寿命缩短甚至损坏。
民用建筑中的谐波治理措施【摘要】在民用建筑对各种自动化电器设备的不断运用中，会产生很多的谐波源，给民用的配电系统带来的严峻的挑战，谐波能够使中性线的电流过大，而引发各种事故。
本文通过对民用建筑中的谐波问题进行分析，并且提出相应的治理措施，希望能够给相关人员提供技术参考。
【关键词】民用建筑谐波源中性线谐波治理措施一、前言谐波畸变的现象，在我国早已存在。
但是我国对于谐波的治理和研究，大多都是集中在工业方面。
对于低压的民用配电系统谐波的治理问题，没有得到足够的重视。
近年来，随着智能化系统在我国普遍应用，民用建筑的谐波治理，也逐渐受到关注。
民用智能建筑中的谐波主要来源包括两个方面，一是各种非线性负荷，使用时所形成的谐波源，如电脑系统、开关电源等。
这些非线性负荷的电压、电流等，由于畸变而产生了大量谐波，给民用建筑中的低压配电系统，带来了不小的挑战。
随时可能引发各种事故。
二是公用电网本身就含有一定的谐波，传输到各个配电系统。
各类谐波的存在，随时都在干扰着电气设备的正常运行。
如果谐波严重的情况下，可能都会导致电路系统瘫痪，造成设备被损坏等严重的情况。
甚至有的还会危及到人类的健康。
因此，本文主要从谐波的危害入手，分析其危害表现在哪些方面，然后提出各种针对的治理措施，希望能够给相关人员提供参考依据。
二、谐波在民用建筑中的危害1、容易让电气设备屏闪或死机：由于很多电气设备的接地电流，与真实地之间会形成电压降，这样容易让电脑等设备出现死机的情况；高次谐波由于会在中线线上叠加，使得这些中性性线上的电流产生不受控制的磁场。
从而引发电脑或者闪光频繁闪动的情况，过度的频闪现象会给人的身体带来不舒服的感觉，而严重的谐波畸变，能够引起在一个正弦周波内的额外过零点，从而影响测试设备，干扰到程序控制装置控制的同步性，造成某些控制装置死机，会使得这些控制设备无法正常启动，甚至瘫痪。
2、影响智能化系统正常运行：由于现代民用建筑中，安装有很多的智能化设备，微电子系统等，其对于谐波的防护能力弱，因此高次谐波很容易让这些智能化设备出现错误代码，或者是通信设施产生噪音，极大地影响网络运行或者是通话质量等智能化系统的正常运行。
谐波对继电保护的影响与应对策略谐波是指电力系统中频率为基波频率整数倍的波形成分，通常是由非线性负载（如电子设备、调光器、电弧炉等）引起的。
谐波对继电保护系统的影响主要表现为信号失真、误动及误闭等问题。
谐波对继电保护的影响主要包括以下几个方面：1. 信号失真：谐波会使传输线路上的电流和电压波形失真，这会影响到继电保护系统对电流和电压的采样和处理，导致保护装置误判或无法判断故障情况。
2. 误动：谐波在电力系统中的传播会引起继电保护设备的误动。
当存在谐波干扰时，保护装置可能会错误地判断出故障信号，导致保护动作，从而影响电力系统的稳定运行。
3. 误闭：谐波也会导致继电保护设备对故障信号的误闭，即保护装置无法正确判断故障情况，导致无法及时采取保护措施，进而增加故障扩大的可能性。
1. 滤波器的应用：在继电保护设备的输入和输出端加装滤波器，可以有效地降低谐波的干扰，减少信号失真和误动等问题。
滤波器应根据谐波频率特性和故障类型选择合适的参数。
2. 继电保护装置的抗谐波能力提升：采用具有较高抗谐波能力的继电保护装置，可以有效地抵御谐波干扰，减少误动和误闭问题。
抗谐波能力主要指保护装置对谐波干扰的抑制能力。
3. 系统设计的改进：优化电力系统结构和谐波源的配置，合理规划设备与线路之间的功率补偿和滤波装置，减少谐波的产生和传输。
合理规划负载分布，减少非线性负载对谐波的贡献，对于减少谐波干扰也有积极的作用。
4. 频率跟踪技术的应用：通过频率跟踪技术，可以实时检测电网的频率，准确获取谐波信息。
将这些信息与继电保护装置相结合，可以实现对谐波干扰的智能监测和分析，从而及时采取合适的措施进行处理。
谐波对继电保护系统的影响是不可忽视的，但通过合适的应对策略可以有效地减少谐波干扰的影响。
继电保护系统在设计和运行中应考虑谐波的特点和影响，选择合适的装置和技术来应对谐波问题，保证电力系统的安全稳定运行。
电⽓技术什么是谐波保护器？它到底有什么作⽤？产品概述由于现在科技发展迅速⽇常⽣活、⼯业⽣产、智能建筑越来越离不开计算机技术、通信技术和电⼒电⼦PLC控制技术，⼈们⽇常⽣活趋向智能化⽣活中出现越来越多的现代化电⼒电⼦设备和装置，如计算机、通讯系统、⽹络控制设备、各种数字办公设备、复印机、微波炉、录像机、电视机及各类充电器等⽇常办公⽣活⽤电器、各类⾼压灯具（碘钨灯、⽔银灯、节能灯、⽇光灯等），造成了恶劣的谐波环境，对保证电⼒系统和设备的安全正常运⾏造成了极⼤的威胁。
近年，随着知识经济与信息时代的到来，电⼦计算机、精密医疗仪器、微处理器以及其它数字化电⼦设备应⽤⽇益普遍；电⼦计算机、微处理器以及其他电⼦仪器设备普遍存在对供电电源的谐波质量要求很⾼的特点，由于⾼次谐波的存在，使得这些⾼灵敏的电⼦系统中运⾏时，经常出现程序运⾏错误、数据错误、时间错误、死机、⽆故重新启动甚⾄造成⽤电设备永久性损坏，给⼈们的⼯作和⽇常⽣活造成了巨⼤损失。
⼀般设备在“瞬变”发⽣频次20万次／⼩时状态下⼯作，电⼦设备寿命会缩短40%，电机设备寿命会缩短30%，照明设备寿命会缩短35%~45%据统计，电⼦设备的故障有75%是由于瞬变和浪涌造成的。
基本上每当⼀个电感性负荷被切断时，就会有⽐正常电压的峰值⾼很多倍的⽤户侧⾼次谐波产⽣。
⾼次谐波的各个场合出现1、机场：主控室、计算机房、⼴播系统、灯光调光系统等应⽤电⼒电⼦PLC智能控制设备的系统。
2、医院：ICU重症监护室、MRI磁共振成像、⼿术室、医学成像室、放疗科、医院信息⽹络系统。
3、学校：精密实验室、机房、⽹络中⼼。
4、科学研究所：电⼒电⼦精密仪器、机房、其他设备集中区。
5、剧场/体育馆：调光设备、控制设备及系统（可控硅调光、移相调光等会对⾳视屏产⽣⼲扰）。
谐波危害加速电⽓设备绝缘⽼化，使其容易击穿，从⽽缩短它们的使⽤寿命；引起串联谐振及并联谐振，放⼤谐波，造成危险的过电压或过电流。
医疗建筑电力系统谐波分析及抑制发布时间：2021-08-10T09:24:09.857Z 来源：《中国电气工程学报》2021年第六卷3期作者：杨津听1，杨倩2，刘哲源2，郑龙娟2，杨倬瑜2[导读] 对典型医疗设备的谐波特性进行分析研究，得出谐波电流频谱、相位特性及其相互差异杨津听1，杨倩2，刘哲源2，郑龙娟2，杨倬瑜21、昆明电器科学研究所云南昆明 6502212、2、云南禹信招标代理有限公司云南昆明 6500213、摘要：对典型医疗设备的谐波特性进行分析研究，得出谐波电流频谱、相位特性及其相互差异；分析研究非线性负载存在的情况下中性线的电流特性，得出此时中性线电流与相线电流之间的关系；针对医疗电力系统的谐波状况，设计了基于有源滤波器的谐波治理方案，并进行了仿真验证。
关键词：电力系统谐波医疗设备有源滤波非线性负载仿真验证一、引言近年来，随着电网规模的不断扩大和各类用电设备的急剧增加，电力电子设备和高能耗非线性电力负载被大量的应用到电力系统中，造成了一系列诸如谐波污染以及功率因数降低等突出问题。
大量谐波会导致集肤效应，进而对输电线路造成不利影响，使其等效截面减小，高频涡流损耗增加，对线路造成破坏；其次，如果功率因数降低，那么基波无功电流有可能会因此而加大，从而导致其占用更多的电网输送容量，不利于系统设备的正常运行。
随着科学技术的发展，医疗建筑中的非线性负载也越来越多，比如核磁共振仪、CT、数字化X光照相机，X摄像机等大型非线性设备，这些设备的投入使用使配电干线上的谐波畸变日益严重。
综上，开展对医疗建筑电力系统的谐波分析研究及抑制对于医疗建筑电力系统安全稳定经济的运行具有一定的理论及实践意义[1]。
二、电力系统谐波国际上公认的谐波定义为：“一个周期电气量中频率为基波频率整数倍的正弦波分量。
”非线性负载在电网中的使用是产生谐波的主要因素。
根据非线性负载的不同特性，将谐波源分为三种：铁磁饱和型设备：主要有电抗器和变压器，磁饱和性具有非线性的特征，产生的谐波次数主要为3次：电力电子型设备：主要有变频器、整流器、可控开关设备、交直流变换装置和逆变器，会引起电网的电压降落和电压波动，产生以5、7、11、13 次为代表的奇次谐波；电弧型设备：主要有电弧焊、电弧炉和电石炉，在电弧燃烧过程中，电弧具有很明显的非线性，使电流波动变化不规律，还会产生负序电流和电压闪变，造成的谐波主要有2、4偶次谐波和3、5、7等奇次谐波。
谐波对继电保护的影响与应对策略谐波是电力系统中的一种常见电压和电流波动，它们的频率是基波频率的整数倍。
谐波可由非线性负载（如电力电子设备和电弧炉）产生，对继电保护系统造成一些不良影响。
本文将探讨谐波对继电保护的影响以及应对策略。
谐波会导致继电保护系统的误动作。
继电保护通常通过检测系统电流和电压来判断发生故障的位置。
谐波会导致电流和电压失真，使得继电保护系统误以为发生了故障。
谐波可能导致不必要的保护动作，从而影响系统的正常运行。
谐波还会导致继电保护系统的灵敏度下降。
由于谐波的存在，继电保护系统需要更高的灵敏度才能正确地检测和定位故障。
提高灵敏度也可能导致继电保护系统对噪声的敏感性增加，从而引起误动作。
谐波会使继电保护系统在灵敏度和可靠性之间取得平衡变得更加困难。
针对上述问题，一些应对策略被提出：1. 谐波滤波器：通过在继电保护系统中增加谐波滤波器，可以有效降低谐波的影响。
谐波滤波器工作原理是通过选择性地过滤谐波信号，将其从继电保护系统中消除或减弱。
这样可以有效提高继电保护系统的灵敏度，减少误动作的发生。
2. 数字滤波算法：通过采用数字滤波算法，可以对输入信号进行滤波处理，减少谐波信号的干扰。
这些算法通常基于快速傅里叶变换（FFT）或小波变换（Wavelet Transform），能够提供更好的抑制谐波的效果。
3. 谐波抑制器：谐波抑制器是一种专门用于抑制谐波的设备。
它通常是根据谐波组成的特性设计的，可以通过频率选择性地抑制谐波信号。
谐波抑制器可以安装在继电保护系统的输入和输出端口，以减少谐波对继电保护系统的影响。
4. 教育和培训：针对谐波对继电保护的影响，进行相关的教育和培训也是必要的。
培训继电保护系统的操作人员，使其了解谐波现象及其对继电保护的影响，掌握正确的处理方法，能够及时应对谐波带来的问题。
谐波对继电保护系统产生了一些不良影响，包括误动作和灵敏度下降。
通过采取谐波滤波器、数字滤波算法、谐波抑制器等措施，可以减少谐波的影响。
谐波检测仪的原理谐波检测仪是一种用于检测电力系统中谐波含量的设备。
在电力系统中，谐波是一种频率高于50Hz基波频率的周期性波形。
谐波的存在会引起很多问题，如电磁干扰、能量损耗等。
因此，谐波检测仪的使用对于保护电力系统的稳定运行和提高电力质量至关重要。
原理谐波检测仪的原理基于傅里叶变换。
傅里叶变换是一种将时域波形分解为频域信号的方法。
它把一个信号看作是许多不同频率的正弦波的叠加。
在谐波检测仪中，傅里叶变换可以用于将系统中的谐波分解成它们的频率和幅度。
谐波检测仪的输入信号是从电力系统中获取的电压或电流信号，既包含基频分量，也包含谐波分量。
检测仪通过数字信号处理(DSP)芯片对信号进行处理。
DSP芯片会将输入信号和一个基波参考信号进行比较。
比较的结果就是谐波的分量。
在使用谐波检测仪的时候，我们可以通过设置不同的测量参数来捕捉不同谐波分量的存在。
一般来说，电力系统中谐波的分量主要有三种：•第一类谐波：主要集中在电力系统的50Hz的整数倍处，如100Hz，150Hz等。
•第二类谐波：主要集中在奇数倍基频的整数倍处，如150Hz，250Hz 等。
•第三类谐波：主要集中在偶数倍基频的整数倍处，如200Hz，400Hz 等。
因此，在选择谐波检测仪的时候，我们需要根据需要监测的谐波类型来选择不同的测量频率和测量参数。
应用谐波检测仪广泛应用于电力系统中。
它可以帮助我们实时监测电力系统中谐波分量的存在和程度。
最常见的应用包括：1.发现谐波源：通过监测到谐波分量的类型和程度，我们可以找出电力系统中的谐波源，然后采取相应的措施来减少谐波的存在。
2.过滤谐波：大多数电气设备对谐波非常敏感，过量的谐波会导致设备的损坏和能源的浪费。
通过使用谐波检测仪，可以有效地过滤谐波，从而保护电气设备并减少能源的浪费。
3.评估系统性能：谐波对于电力系统的运行和性能有很大影响。
通过监测系统中的谐波分量，我们可以实时评估电力系统的性能，并采取相应的措施来保持系统的良好运行状态。
为适应现代社会的信息化，并且随着计算机技术、通信技术和控制技术的不断发展，智能建筑不断地日新月异，同时智能建筑中使用了大量的现代化用电设备和装置如计算机、通讯系统、网络控制设备、各种数字办公设备、灯光调控系统、消防系统、监控系统、变频空调等，造成了恶劣的谐波环境，对保证电力系统和设备的安全正常运行造成了极大的威胁。
电子计算机、微处理器以及其它电子仪器设备普遍存在着绝缘强度低、对谐波环境要求高、过电压耐受能力差的弱点。
高次谐波污染往往使得这些高灵敏的电子系统在运行时，经常出现程序运行错误、数据错误、时间错误、死机、无故重新启动，甚至造成用电设备的永久性损坏，给人们的工作和日常生活造成了巨大损失。
在消除或抑制谐波危害方面，智能建筑系统以往只是采取一些防范措施，如根据负载确定电力变压器额定容量时，考虑谐波畸变而留有裕量；为易受干扰的设备加装线路滤波器等，但是这些措施无法从根本上消除谐波危害。
谐波实际上是一种干扰，注入公用电网就会使电网受到“污染”，高次谐波还会直接对用电设备产生危害，造成电缆电线过热，绝缘加速老化，线间短路和接地故障，供电系统损耗增加，系统功率因数降低，过零噪音，浪费系统容量，降低保护作用，使医疗设备误动作等。
近年，随着知识经济与信息时代的到来，电子计算机、微处理器、精密医疗仪器以及其它数字化电子设备应用日益普遍，这些电气设备都对电源的谐波质量具有很高的要求。
遇到高次谐波时，经常会出现程序运行错误、数据错误、时间错误、死机、无故重新启动甚至导致永久性损坏。
目前，发达国家均已制定了谐波限定的标准与规范。
国际电工委员会IEC 于1982年开始制定IEC955－2，明确提出对谐波限定的要求，1994年及1995年又修订为IEC－1000－3－3《额定电流不小于16A的设备在低电压系统中电压波动及闪烁的限值》和IEC－1000－3－2《每相电流小于等于16A的设备谐波电流的发射限值》。
上海坤友电气有限公司目前最新技术的KYXBQ1000谐波保护器能吸收各种频率各种能量的谐波干扰，将谐波消除在发生源，自动消除对用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰。
2．谐波的危害根据相关规范，电网谐波（分量）的定义为“对周期性交流量进行傅立叶级数分解，得到的频率为基波频率整数倍的分量”。
理想的供电应是单一恒定频率与规定幅值的稳定电压，但随着各种新型、高效、多功能用电设备的不断更新，这些非线性电气设备使电网电压、电流波形实际上是不同程度畸变的非正弦波，非正弦波含有会直接对人体及用户设备产生危害的高次谐波。
智能建筑中谐波主要来自于两个方面，一是大量非线性负荷形成的谐波源，例如：计算机系统、开关电源、电子式荧光整流器等导致配电系统的电压、电流发生畸变产生谐波；二是公用电网本身具有一定的谐波含量和配电变压器作为谐波源产生的谐波，由电网侧传输至配电系统。
2.1电脑死机由设备自身产生的接地电流在设备和真实地之间引发一个电压降。
虽然设备能将这种扰动的敏感性降低，但不能彻底消除，特别是当噪声频率比较高的时候。
2.2屏幕频闪3N次谐波在中性线上叠加。
中线回流能够在建筑物金属结构上任意流动，从而产生不受控制的磁场，即引发计算机屏幕的频闪现象。
2.3灯光频闪由于开关、短路以及负载变化而引起的短时间电压变化将会引起灯光频闪。
过度的频闪将会导致人体不舒服。
2.4影响控制装置的正常运行严重的谐波畸变会引起在一个正弦周波内的额外过零点，会影响测试设备。
使程序控制装置的同步性可能被干扰，PLC可能会死机。
2.5数据网络堵塞智能建筑中线缆密布、系统设备繁多，微电子装备复杂，且防护能力单簿，高次谐波将会使智能化系统设备产生误码、错码，产生误动作；使信号系统受到污染、产生噪声，甚至连通话质量都不能保证。
随着在IT设备中低电压信号使用的增加，比特错误率也随之提高，甚至可以高到使整个网络瘫痪。
2.6功率因数补偿设备产生问题在谐波电压作用下，电容器会产生额外的功率损耗，加快绝缘介质的老化。
更为严重的是，大量谐波电流很可能引发电容器和系统其他元件之间的并联谐振或串联谐振，造成电容器超载而损坏，也会使与电容器联接的配电回路中所有线路、设备因电压闪变超压过负荷而损坏。
据统计，70％以上的谐波故障发生在电容器装置上。
2.7保护装置的误跳闸配电回路的谐波电流含量高会使断路器遮断能力降低。
这是因为畸变电流过零点时，电弧电流随时间的变化率要比工频正弦电流大，电弧电压的恢复要迅速得多，使电弧容易重燃。
因此导致误跳闸或是在该跳闸的时候根本不跳。
漏电电流可能会达到使漏电保护装置动作的设定值。
事实表明，空气电磁断路器不能遮断其分断能力范围内波形畸变率超过50％的故障电流，还会导致断路器损坏。
2.8严重干扰感应式电能表计在谐波环境下，电能表记录的是基波电能及部分谐波电能，后者将使得用电设备性能变坏，因此用户不但多交电费，而且受到损害。
2.9在负载适中情况下变压器过热现象谐波会引起变压器产生额外损耗，这些损耗将会导致早期故障。
当前随着装置需要运行到极限值的趋势以及低电压系统日益增高的谐波污染，这个问题也变得日趋严重。
2.10感应电动机电压谐波会导致直接的感应电动机的额外损耗。
高次谐波导致的扭矩脉动在联轴器和轴承处会产生磨损和裂纹。
由于速度是固定的，在谐波里储藏的能量就以额外的热量形式散发了，导致设备过早老化。
2.11集肤效应引起的导线过热对电力电缆和配电线路，谐波电流频率增高引起明显的集肤效应，导线电阻增大，如一根直径为20MM的导线在350HZ时具有比其直流电阻率高60％的视在电阻。
线损加大，发热增加，绝缘过早老化，容易发生接地短路故障，形成潜在的火灾隐患。
在智能建筑中大量集中使用电子计算机和大面积采用电子节能气体光源照明的场合，零线电流甚至达到相线电流的两倍，致使零线过热、烧毁，甚至导致火灾。
3．KYXBQ1000谐波保护器的节能基础理论KYXBQ1000谐波保护器是一种无源型的并联在用户电路中连续不断地监测该电力系统中电流的状态，同时阻隔并吸收掉电路中的高次谐波，使各类设备本身产生的谐波不干扰其他设备的电力装置。
A．当消除谐波后，势必会减少导体的集肤效应，避免导体的温度升高，使变压器的铜损、铁损大为降低，减少不必要的能耗。
B．纠正波形并把它吸收以后返回电路系统，这是KYXBQ1000谐波保护器所具有的其他任何节能系统的优势。
C．在消除了谐波的同时，KYXBQ1000谐波保护器还消除了对用电设备极具破坏性的浪涌电压、尖峰信号等杂波，从而使各相电路中的电流、电压趋于平衡，相位差保持一致，充分发挥了各类设备的设计功能，以达到节约电能的目的。
由于导体中高频谐波引起的涡流现象，会造成多达20％的能量损失。
如果安装了KYXBQ1000谐波保护器以后，就可以100％的消除电流涡流。
KYXBQ1000谐波保护器的典型应用KYXBQ1000谐波保护器保障医院高级医疗设备的正常运转，现代化医疗机构为提高医疗服务水平，不断引入新型、复杂的各种先进医疗设备如磁共振成像（MRI）、全身螺旋CT扫描仪、高频电刀等等。
这些先进的医疗设备都具有高档的计算机部件和大量的高灵敏微电子器件，对供电电源的谐波质量要求很高。
由于高次谐波的存在，操作人员在工作中经常遇到这些先进的医疗仪器和设备出现故障，轻则出现数据差错、图像模糊、信息丢失，工作受到干扰。
重则硬件突然损坏，软件遭到冲击，仪器设备无法继续正常工作。
特别是检测人体生物电信号的仪器设备，如心电图机、脑电图机、心电监护仪、超声诊断仪等直接接触人体的仪器设备，由于信号非常的微弱，如果受到干扰，就会在检测结果如波形、图形、图像上叠加一种类似于某些病变的畸变（谐波）造成误诊，同时还会引起微电击，严重时还有生命危险。
因此在使用这些先进的医疗仪器设备时，应采取谐波保护措施，确保仪器设备的安全。
上海坤友电气有限公司最新技术的KYXBQ1000谐波保护器能吸收各种频率各种能量的谐波干扰，将谐波消除在发生源，自动消除对用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰。
对带有计算机系统的医学仪器设备，当尖峰干扰幅度达到2V～50V，时间持续数微秒时，可引起计算机逻辑错误、信息丢失等。
谐波干扰会使显像管、X线影像增强管显示图像变形失真；加速器射线偏移；计算机磁盘、磁卡记录数据破坏；呼吸机工作失灵；心脏起博器工作失效等。
现代医院中含有丰富的现代精密医疗仪器，谐波污染情况可以说是无处不在。
现代化医疗机构为提高医疗服务水平，不断引入新型、复杂的各种先进医疗设备如磁共振成像（MRI）、全身螺旋CT扫描仪、高频电刀等等。
这些先进的医疗设备都具有高档的计算机部件和大量的高灵敏微电子器件，对供电电源的谐波质量要求很高。
由于高次谐波的存在，操作人员在工作中经常遇到这些先进的医疗仪器和设备出现故障，轻则出现数据差错、图像模糊、信息丢失，工作受到干扰。
重则硬件突然损坏，软件遭到冲击，仪器设备无法继续正常工作。
特别是检测人体生物电信号的仪器设备，如心电图机、脑电图机、心电监护仪、超声诊断仪等直接接触人体的仪器设备，由于信号非常的微弱，如果受到干扰，就会在检测结果如波形、图形、图像上叠加一种类似于某些病变的畸变（谐波）造成误诊，同时还会引起微电击，严重时还有生命危险。
因此在使用这些先进的医疗仪器设备时，应采取谐波保护措施，确保仪器设备的安全。
上海坤友电气有限公司的KYXBQ1000谐波保护器能吸收各种频率各种能量的谐波干扰，将谐波消除在发生源，自动消除对用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰。
谐波的危害电网谐波（分量）的定义为“对周期性交流量进行付立叶级数分解，得到的频率为基波频率整数倍的分量”。
理想的供电应是单一恒定频率【／URL】与规定幅值的稳定电压。
但随着各种新型、高效、多功能用电设备的不断更新，这些非线性电气设备使电网电压、电流波形实际上是不同程度畸变的非正弦波。
非正弦波含有会直接对人体及仪器设备产生危害的高次谐波。
对带有计算机系统的医学仪器设备，当尖峰干扰幅度达到2V～50V，时间持续数微秒时，可引起计算机逻辑错误、信息丢失等。
谐波干扰会使显像管、X线影像增强管显示图像变形失真；加速器射线偏移；计算机磁盘、磁卡记录数据破坏；呼吸机工作失灵；心脏起博器工作失效等。
现代医院中含有丰富的现代精密医疗仪器，谐波污染情况可以说是无处不在。
2.1手术室手术室中有电刀，除颤器、心电图机等，谐波污染会造成心电图机输出数据改变和γ计数器软件故障等。
2.2（重症监护病房）ICU病房在给病人提供支持治疗时，必须在病人附近同时安放和使用许多医疗设备，如心电监护仪、多功能呼吸机、心电图机、起搏器等。
谐波污染严重而且复杂，更应采取谐波保护措施。
