智能仪表说明书

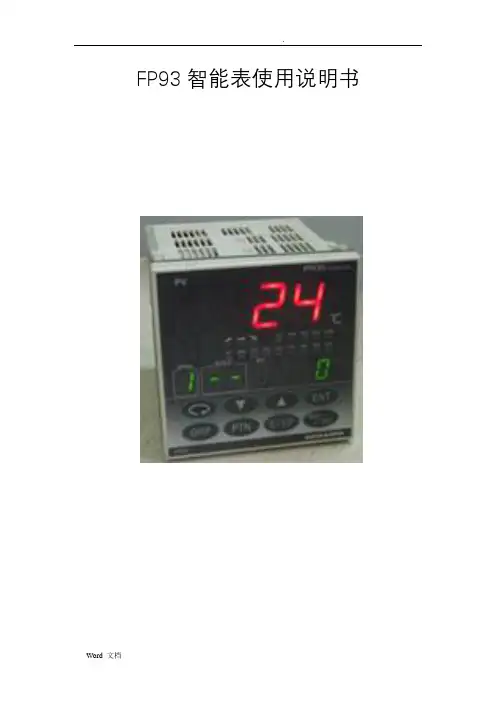

FP93智能表使用说明书咸阳蓝光热工科技有限公司一：FP93智能仪表简介FP93智能仪表是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线，最大40段可编程，六组专家PID参数，更高级的区域PID算法。

带手动、停电和故障保护、模拟变送、通讯端口、两路时标输出，I/O接口，包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。

1.仪表的显示面板和功能键。

2.仪表外部端子接线图二：FP93表操作使用流程1.初始参数设定系统上电后自检进入初始界面如图（1）图1A程序加热时图1B定值加热时按循环键约3秒后进入初始参数窗口如图（2）图2继续按进如程序组数选择窗口，如图（3）图3注：此窗口初始参数值为4组曲线. 程序运行时不能设定设定范围为：1=1组，40步2=2组，20步4=4组，10步调节时使用增减键来调节，然后按确认返回上层菜单按继续按进如程序时间单位选择窗口，如图（4）图4注：此窗口初始参数值为小时，程序运行时不能设定设定范围为：小时：99时59分（每段最大时间）分钟：99分59秒（每段最大时间）调节时使用增减键来调节，然后按确认返回上层菜单按继续按进入程序掉电保护选择窗口，如图（5）图5注：此窗口初始参数值为OFFOFF：程序运行电源掉电后，当再次上电时，程序进入复位状态ON：程序运行电源掉电后，当再次上电时，程序从断点处继续运行，对于定值方式，则总是保持掉电前的状态。

调节时使用增减键来调节，然后按确认返回上层菜单按继续按找到超量程/断偶处理选择窗口，如图（6）图6注：此窗口初始参数值为HLd：当实际温度值超过传感器测量温度值时或者偶线断裂时，调节输出功率为0%，程序保持，故障排除后，程序从断点处继续运行。

:调节输出为0%，程序继续运行。

:调节输出为0%，程序复位。

调节时使用增减键来调节，然后按确认返回上层菜单按继续按找到传感器量程选择窗口，如图（7）图7注：量程选择为06，对应量程代码表继续按找到温度单位选择窗口，如图（8）图8注：此窗口初始值C C: 摄氏温度F：华氏温度调节时使用增减键来调节，然后按确认。

该系列仪表可广泛应用于控制系统、SCADA系统和能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中；有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数的特点。

警告 如果不按说明书操作会发生意外，而且会导致产品毁坏。

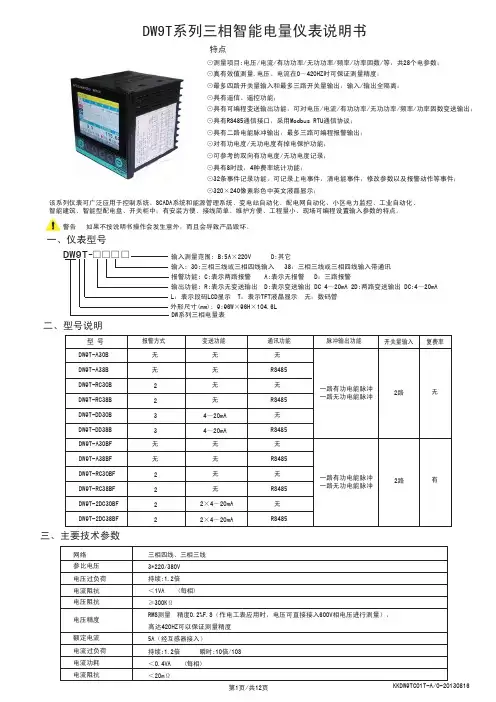

DW9T系列三相智能电量仪表说明书⊙测量项目:电压/电流/有功功率/无功功率/频率/功率因数/等，共28个电参数；⊙真有效值测量,电压、电流在0～420HZ时可保证测量精度；⊙最多四路开关量输入和最多三路开关量输出，输入/输出全隔离；⊙具有遥信、遥控功能；⊙具有可编程变送输出功能，可对电压/电流/有功功率/无功功率/频率/功率因数变送输出；⊙具有RS485通信接口，采用Modbus RTU通信协议；⊙具有二路电能脉冲输出，最多三路可编程报警输出；⊙对有功电度/无功电度有掉电保护功能；⊙可参考的双向有功电度/无功电度记录；⊙具有8时段，4种费率统计功能；⊙32条事件记录功能，可记录上电事件，清电能事件，修改参数以及报警动作等事件；⊙320×240像素彩色中英文液晶显示；特点一、仪表型号三、主要技术参数输入测量范围: B:5A×220V D:其它输入: 30:三相三线或三相四线输入 38：三相三线或三相四线输入带通讯 报警功能: C:表示两路报警 A:表示无报警 D：三路报警输出功能: R:表示无变送输出 D:表示变送输出 DC 4～20mA 2D:两路变送输出 DC:4～20mA DW系列三相电量表□□□□-DW9T 二、型号说明外形尺寸(mm): 9:96W×96H×104.6L L：表示段码LCD显示 T：表示TFT液晶显示 无：数码管 无RS485 无 RS485 无RS485无无 无 无 无 无报警方式脉冲输出功能变送功能 通讯功能 开关量输入 复费率DW9T-A30B DW9T-A38B DW9T-RC30B DW9T-RC38B DW9T-DD30B DW9T-DD38B 型 号22332路无无RS485 无 RS485 无RS485无无 无 无 无 无DW9T-A30BF DW9T-A38BF DW9T-RC30BF DW9T-RC38BF DW9T-2DC30BF DW9T-2DC38BF22222路有三相四线、三相三线3*220/380V 持续:1.2倍＜1VA (每相)≥300K ΩRMS测量 精度0.2%F.S（作电工表应用时，电压可直接接入600V相电压进行测量），高达420HZ可以保证测量精度5A（经互感器接入）持续:1.2倍 瞬时:10倍/10S ＜0.4VA (每相)＜20m Ω4～20mA 4～20mA 2×4～20mA 2×4～20mA一路有功电能脉冲一路无功电能脉冲一路有功电能脉冲一路无功电能脉冲电流阻抗电流功耗参比电压网络电流阻抗电压过负荷电压精度电压阻抗额定电流电流过负荷四、面板说明五、菜单修改说明查看测量值及仪表工作状态说明：复费率(使能情况下)等界面切换显示。

目录一产品概述 (1)二主要技术参数 (1)三 面板说明 (1)四 系列型谱与开孔尺寸 (2)五 参数设定 (3)六 工作流程图 (3)七 安装与接线 (6)八 维护与质量保证 (7)九 随机附件 (7)附录 (7)1显 示 说 明 - 输入超过满量程。

- 输入低于量程零点。

输入信号断线菜单设定提前结束一 产品概述本系列仪表,其主要特点有：1． 极强的抗电磁干扰能力，可以在十分严酷的电磁干扰环境下稳定工作。

2． 严格按照ISO9001体系要求进行设计和生产，采用平面贴装工艺，高度集成化。

3． 全分度号输入，能同时适配于各种分度号的热电偶、热电阻、电压信号、电流信号和远传压力表。

4．实现四路不同传感器信号输入。

5． 具有单输入仪表的所有特点。

二 主要技术参数1. 使用条件：环境温度 0～50℃；相对湿度 ≤90％2. 电源电压：AC:85V～265V 频率50 Hz/60 Hz；或DC:24V±10％3. 基本误差：δ＝±（0.5％F.S+1dig）4. 输入特性：电偶型、毫伏型：输入阻抗≥1MΩ 标准电流型：输入阻抗＝250Ω标准电压型：输入阻抗≥800kΩ电阻型：引线电阻要求0～5Ω，三根相等 5. 输出特性：继电器触点容量为交流5A/240V 或直流5A/24V。

隔离电流信号输出：(4～20)mA 负载电阻＜750Ω 隔离电压信号输出：(1～5)V 负载电阻＞250kΩ6. 内部冷端补偿温度范围：0～50℃；7. 功耗：＜5W三 面板说明1. PV1，PV2，PV3，PV4分别显示各路的测量值：2. “ENT”键：用于参数设定时进入各次级菜单；3. “SET”键：用于菜单的循环显示以及参数的确认；4. “▼”和“▲”键：用于参数的修改、选择。

5. 其它字符显示说明，见右表2四 系列型谱与开孔尺寸 1 系列型谱型 谱说 明2 SMT+开关电源(AC:85V-265V 50/60Hz)1 宽×高×深：(160×80×115) mm2(80×160×115)mmFE四通道全分度数字显示仪表0无输出1报警（O1）+报警（O2）+报警（O3）+报警（O4）2报警（O1）+报警（O2）+报警（O3）+变送输出（O4） 3报警（O1）+报警（O2）+变送输出（O3）+变送输出（O4） 4通讯（O1）+报警（O2）+报警（O3）+报警（O4）5通讯（O1）+报警（O2）+报警（O3）+变送输出（O4） 6通讯（O1）+报警（O2）+变送输出（O3）+变送输出（O4）9用户特殊要求的输出 ＊ 缺省为220VAC 供电D 24VDC 供电 ＊P 附带24VDC/500mA 电源（220VAC 供电） ＊缺省为不带串行通讯接口2 RS232串行通讯接口4 RS485串行通讯接口（带隔离）M Modbus 协议＊ 变送输出如果用户没指定，出厂设为4-20mA，特殊要求请与厂家联系。

闽制35020011号 伯特工控BT 系列智能仪表使用说明(BT107/108/109/608-V7.1)感谢您购买了我们的产品！仪表的基本型号在通电的最初期会在上显示窗显示出来，使用前请核对您购买的仪表型号，仔细阅读本说明书的相关章节，确保仪表正常投入运行！目录第一章概述-----------------------------------------1 性能简介----------------------------------1主要技术指标------------------------------1型号说明------------------------------------4端子接线------------------------------------6可控硅触发接线图-----------------------10 第二章 BT107操作说明-------------------------15 面板说明-----------------------------------15操作流程-----------------------------------16 第三章 BT108操作说明-------------------------23 面板说明-----------------------------------23操作流程-----------------------------------24第四章 BT608操作说明-------------------------33面板说明--------------------------------------33操作流程--------------------------------------34 第五章BT109操作说明----------------------------43 面板说明--------------------------------------43符号说明--------------------------------------44操作流程--------------------------------------45控制指令--------------------------------------56同步运行/远程控制功能-------------------58分段功率限制--------------------------------58自整定方法-----------------------------------59 第六章Err错误和通信说明------------------------60 Err错误说明---------------------------------60关于打印和通信------------------------------61第一章概述一性能简介z采用工业级单片微处理器，功能丰富。

XMT* 808系列 智能温度控制仪表 使用说明书（万能输入）万能输入版本2007目 录目 录 (1)安全注意标志 (3)第一章 概述 (3)第二章 技术指标 (4)2.1输入规格 (4)2.2测量精度 (4)2.3响应时间 (4)2.4调节方式 (4)2.5输出规格 (4)2.6通 讯 (4)2.7报警功能 (4)2.8隔离耐压 (4)2.9手动功能 (4)2.10电源供电 (4)2.11工作条件 (5)2.12产品认证 (5)第三章 产品选型 (5)3.1型号意义 (5)第四章 安装与接线 (5)4.1 XMT-808接线图 (6)4.2 XMTD-808接线图 (6)4.3 XMTA/E/F-808接线图 (7)4.4 XMTG-808接线图 (7)4.5 可控硅触发接线图 (8)第五章仪表面板说明 (8)5.1仪表面板图 (8)5.2面板说明 (8)第六章基本设置及操作 (9)6.1温度给定值设置 (9)6.2参数设置 (9)6.3手动/自切换 (9)6.4自整定操作 (9)6.5手动自整定 (10)1第七章功能及设置 (10)7.1操作流程图 (10)7.2参数功能说明 (11)第八章部分功能的补充说明 (16)8.1线性电流输出 (16)8.2时间比例控制 (16)8.3远传压力控制 (17)8.4热电偶冷端补偿 (17)第九章 仪表常用控制方式 (18)9.1二位式调节/仪表报警 (18)9.1.1二位式调节介绍 (18)9.1.2二位式调节举例 (18)9.2温度变送 (18)9.2.1温度变送介绍 (18)9.2.2温度变送举例 (18)9.3通讯功能 (18)9.3.1通讯功能介绍 (18)9.3.2通讯功能接线 (19)第十章 故障分析及排除 (20)附1：仪表参数提示符字母与英文字母对照表 (20)第十一章产品服务指南 (21)2安全注意标志在阅读说明书时会出现以下标志，分别表示“危险”、“注意”。

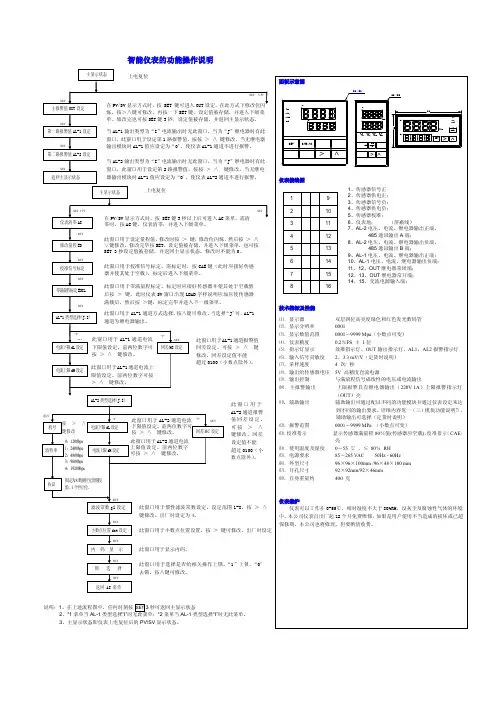

智能仪表使用说明书（一）智能仪表面板1) 基本概念智能仪表面板的有两个显示窗口，如图4-13所示，一个显示实时测量值，第二个窗口在参数设定状态下，显示参数符号或设定值；在普通状态下，显示报警值或者峰值。

面板一边有第一与第二报警指示灯，第一与第二单位指示灯，清零指示灯和峰值保持指示灯。

面板另一边有参数设置键、清零键（移位键）、增加键（峰值保持键）和减少键（功能键）；第二个和第四个键都有第二功能键。

图4-13 智能仪表面板2) 智能仪表的按键智能仪表的按键参数设定键有两种用法：按下不放保持5秒情况和按下就抬起情况；智能仪表的清零键（移位键）、增加键（峰值保持键）和减少键（功能键）也有两种用法，详细用法如表4-3所示，可以看出，智能仪表功能非常多并且按照性能价格比来讲，功能实现简单可靠实用；在进行简单地修改参数后，就可以改变智能仪表的功能。

表4-3 智能仪表的按键用法表（二）智能仪表的参数设置1) 智能仪表的参数体系(1) 一级参数设定在仪表PV显示测量值的状态下，按SET键，仪表即进入一级控制参数设定状态。

每按一次SET键，仪表先显示参数名称，再按一次SET键显示的即是该参数的值。

参数顺序见下表。

到最后一个参数后，自动返回第一个参数。

如表4-4所示。

表4-4 智能仪表的一级参数表2）二级参数设定在仪表一级参数设定状态下，二级参数包括：①输入分度号：4-20mA或0-5V；②小数点；③第1234报警方式；闪烁方式；滤波系数；报警延迟；通讯设备号；通讯波特率；显示输入零点迁移显示输入量程比例；变送输出零点迁移；变送输出量程比例；变送输出量程下限；变送输出量程上限；测量量程下限和测量量程上限。

表4-5 智能仪表的二级参数表3) 智能仪表的报警参数设置智能仪表的报警参数设置方法分为：下限报警、上限报警和报警回差如图4-14所示。

① 下限报警（参数SLx ＝1时）当测量值PV ≤设定值ALx 时，报警输出，当测量值PV ＞(Alx+AHx)时，解除报警。

智能仪表快速使用说明书一、注意事项◆本记录仪主机不防水，使用时切勿将记录仪主机置于露天环境或者液体中，避免与腐蚀性气体和液体接触◆本记录仪采用塑料外壳，请防止酸碱等化学品对外壳的腐蚀◆请不要将记录仪（包含传感器）放在超出本记录仪工作温湿度区域的环境中，否则有可能出现不可预期的结果◆记录仪采用内置锂电池供电，不可充电，不允许短路，遇火会发生爆炸，请务必远离火源。

废旧电池请妥善处理，保护环境◆本记录仪支持外部供电电压为直流，推荐使用本公司配套的电源适配器◆本记录仪出现故障时，非本公司专业人员请勿自行拆卸维修，无需更换电池，请严格按照说明书中的操作步骤进行二、技术参数◆测量范围：℃～℃（整机投入温度℃～℃）～◆精度：±℃，±（全程）◆记录容量：组◆记录间隔：秒～小时连续可调◆通讯接口：接口或接口◆外形尺寸：××三、软件安装放入光盘，复制文件 >粘贴到合适的磁盘 >解压文件 >安装相关文件 >安装成功 >运行软件四、设备操作1 / 4、将设备插入接口，显示检测到设备对话框，第一次需安装驱动，点击下一步选择[自动安装软件]至完成、进入上位机管理软件，设置好[通讯设置]参数后再点击[连接]按钮，连接成功后设备内部已组态参数自动显示在左侧的属性显示栏五、启动设备『组态参数』在使用记录仪之前，需先启动设备，组态用户所需的参数，方法如下：1、单击工具栏中『组态』按钮，出现提示对话框选择是否重新组态2、单击[是]按钮，随后出现设备信息检索画面3、单击[下一步]按钮到通道信息设置画面，设置各通道的记录或报警相关功能4、设置完通道信息后单击[下一步]按钮到组态、系统等参数信息设置画面，用户请根据需求进行设置5、设置完参数信息后，单击[下一步]按钮确认将重新组态的设备参数，无误则单击[完成]，软件会自动更新设备新组态的运行参数6、组态成功后，弹出组态成功提示对话框，确定后用户可将设备从接口取下，放入被测试环境中开始工作六、下载数据在线采集、下载数据：当测量过程结束后，可将设备插入接口，打开记录仪上位机软件，单击工具栏中『下载』按钮，选择好处理方式，软件自动将设备中已记录的数据下载到上位机中来查看数据或曲线，下载的数据可另存到电脑中，亦可直接进行打印，下载软件操作说明见上位机『帮助』内容、在线采集：当测量过程中时，请将设备插入接口，打开上位机软件，单击工具栏中『实时通讯』按钮，软件可进行在线采集实时数据，在线采集到的数据可另存到电脑中，亦可直接进行打印七、参数说明、立即启动：组态完成后系统立即开始记录数据、定时启动：当时间到达组态设定的定时启动时间时系统开始记录、手动启动：系统通过按钮来开始记录、记满停止：当数据存储饱和时，记录仪自动停止记录、定时停止：当时间到达设定的停止时间时，记录仪自动停止记录、次数停止：当记录次数到达设定的次数时，记录仪自动停止记录、软件停机：用户可通过记录仪上位机分析软件中的『停机』按钮来设置记录仪停止、继续保存：下载数据后继续保存原有的存储数据、下载后删除：下载数据后，记录仪中存储的记录数据被自动删除、记录间隔：记录数据间隔。

ZN系列数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪∙通过ISO9001:2000国际质量体系认证∙中华人民共和国计量器具生产制造许可证∙通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (15)六、仪表的校准 (22)七、仪表报警的设置 (24)八、仪表的故障处理 (27)九、仪表的安装 (30)十、仪表的定货与随机附件 (31)概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

智能仪表系统功能说明书智能仪表系统平台是一款兼容水、热、气、电智能仪表的多功能服务系统软件，其中包含了预付费充值、查询、用户管理、价格管理、操作管理等一系列功能。

界面功能详细，操作方便且简单。

一、软件系统的安装在电脑中找到智能仪表系统安装文件，然后鼠标左键双击安装文件，则会做出下一步提示点击【下一步】，提示如下选择【我同意以上条款】,点击【下一步】,做出如下提示选择好安装路径，然后点击【下一步】,做出如下提示直接点击【下一步】,则会继续提示如下系统会自动安装，直到完成，提示如下点击【完成】,则整个系统软件就安装成功了。

二、系统软件参数设置智能仪表系统使用完成后,则系统软件会自动在电脑桌面创建智能仪表系统软件的桌面快捷方式。

在第一次安装使用的时候，双击智能仪表快捷方式则会出现数据库创建的提示，在数据库界面设置数据参数直接点击【确定】保存即可。

创建好数据库后则会接着弹出软件使用注册的标志,如下图将软件注册申请码交由厂商负责人注册后,将注册码填入注册即可正常使用。

软件注册完毕，则会进入到登录界面选择登录的操作员,输入登录密码点击【确认】即可进入系统账户创建界面点击【确认】即弹出界面创建参数设置界面根据我们安装使用的仪表类型选择好所用仪表账户,例如创建【TM一卡通水表（YC）】账户,当设置完各参数后点击【确认】则会出现如下对话框点击【确定】则会弹出对该账户用水价格的设置选项对话框,如下点击【是】,则会弹出价格参数的设置对话框,如下输入价格名称、基本单价点击【确认】即弹出价格添加成功界面,如下点击【确定】保存即可。

三、软件系统的功能介绍在第一次使用智能仪表系统时，按要求将个项参数设置好，软件系统则会自动弹回到软件功能使用界面，其包涵五项大功能【用户管理】、【价格管理】、【充值管理】、【账户管理】、【查询统计】，如下其中，每项大功能下面也包涵多个相对应的子功能。

1、【用户管理】功能用户管理是用来注册用户信息、管理用户信息的功能。

电流阻抗电流功耗电压功耗电压过负荷网络该系列仪表可广泛应用于控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜等各种自动化控制系统中，具有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数等特点。

特点:仪表型号型号说明主要技术参数开关量输入或遥信通讯功能报警或遥控型号⊙测量项目:三相电力网络电压/电流/有功功率/无功功率/频率/功率因数等，共28个电参数⊙2路开关量输入和2路开关量输出（可选四路开关量输入）⊙真有效值测量⊙具有RS485数字接口，采用Modbus RTU通信协议⊙具有一路有功电能脉冲输出⊙对有功电度/无功电度有掉电保护功能电压测量范围！警告 如果不按说明书操作会发生意外，而且会导致产品毁坏。

声明：本说明书中所提供信息可不经事先通知进行修改。

本公司对所述信息保留解释权。

DS9L-RC382（可选4输入）1路RS4852<0.4VA (每相)<20mΩ电流过负荷电压阻抗电压精度电流测量范围≥300KΩRMS测量 准确度等级0.5级AC 0.025～5A持续:1.2倍 瞬时:10倍/10S 三相三线、三相四线AC 3×220V/380V（3x57.7V/100V）持续:1.2倍 瞬时:2倍/10S <1VA (每相)输入信号：报警输出：模拟输出：型号系列：显示方式：外形尺寸：D S 9 L □ □ □38：三相带通信C : 表示两路报警 A : 无报警30 : 三相不带通信R : 无此功能D：有一路变送4-20mA L：段码液晶显示T：TFT彩屏液晶显示9：96H×96W×61.5L（mm）DS系列三相电量表电源功耗显 示功 率频 率电流精度面板说明隔离耐压储存环境 重量绝缘工作环境报警输出开关量输入三相相电压三相线电压三相电流三相有功功率电源工作范围电 能输出数字接口脉冲输出外形尺寸查看测量值及仪表工作状态说明：3.DO1，DO2在报警模式下作为报警输出状态指示，在开关量“遥控”模式下作开关量输出状态指示。

单相可编程智能仪表使用说明书一、概述可编程智能报警变送仪表是普通数显电测表基础上增加以下功能和特点:◆显示倍率、通讯地址、波特率等通过面板上按钮可任意设置，使用非常灵活方便。

◆可选择被测量值的变送输出，输出为4-20mA，0-5V，4-12-20mA等可选。

◆带RS-485数字接口，采用标准MODBUS-RTU协议，具备字通讯和字节通讯方式，自带上位机测试软件。

◆使用范围广、组合功能强。

◆具有上下限报警功能，上下限报警允许设定功能，用户可以灵活组合使用以实现某些控制功能。

◆数字校零、数字校调，精度高，性价比极高。

二、通用技术指标电源AC2220V DC220V AC110V DC110V（由客户指定）功耗：＜3V A显示四位LED 另加符号位量程AC1A AC5A DC20mA，AC100V AC220V AC380V DC75mV等，特殊量程可定做＞50000H平均无故障工作时间三、外形及接线图精度 RMS 测量±0.5%级 频率50/60Hz绝缘电阻 ＞5M Ω工作环境 -10℃-50℃ 相对温度＜93%，海拔＜2500m 储存环境 -20℃-75℃报警输出接口端子C0M-NC 为常闭端点，端子COM-NO 常开端点 通讯接口 端子GND 为485地线，端子A 为485+，端子B 为485-四、编程说明仪表共设四个按键，分别为“←”“→”“MENU”“”“←”键：左移键，对菜单进行左移动选择，或是对所设定数字进行减功能，在设定大数据时持续按该键可实现快速减功能。

“→”键：右移键，对菜单进行右移动选择，或是对所设定数字进行加功能，在设定大数据时持续按该键可实现快速加功能。

“MEUN”键：编程键，用此键可进入编程菜单，或是跳回上一级菜单，忽略操作。

“”键：确认键，用于进入下一层菜单或操作确认。

仪表参数设定说明：该仪表采用四键制设定输入，用“MEUN”键进入编程菜单前，须将显示屏上密码“9999”改为正确密码“0001”方能进入编程菜单，仪表共有13项设定功能。
