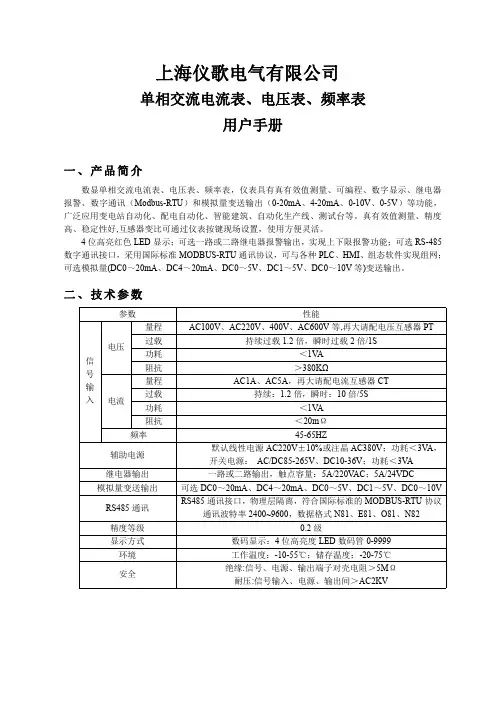

智能仪表快速使用说明书【模板】

一．概述●该系列数字显示控制仪表主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。

●该系列仪表采用数字校正系统, 测量精度稳定, 可扩展使用各种非线性传感器。

●丰富的自诊断功能, 任意输入信号规格, 多种输出规格及多种报警设置方式设置, 能广泛满足各种用户需要。

●仪表采用全开放式用户自设定界面。

●标准信号输入时, 显示量程可编程。

变送输出时, 输出状态刻度可根椐用户需要自行设定。

●仪表因断阻、断偶及其它断信号, 仪表屏面会不停闪烁报警提示。

二．主要技术指标●输入回路: 单回路, 双回路。

●输入信号: 电阻信号: 各种规格的热电阻如:Pt100,Cu50,Cu100,BA1,BA2,G或远传压力表●电偶信号: 各种规格的热电偶如: K, E , S, B, J, T, N等●电压信号: 0~5V, 1~5V, 0~20mV, 0~75mV, 0~200mV等●电流信号: 0~10mA, 4~20mA等及各种非标准信号●测量精度:±0.5%FS±l字。

分辨率: 末位: ±l字, 光柱精度±1%●显示方式: -1999~9999设定值显示, -1999~9999测量值显示, 发光二极管工作状态显示, 光柱显示过程量的百分比。

●输出信号: 模拟量输出: 0~10mA、负载≤1KΩ, 4~20mA、负载≤500Ω0~5V, 1~5V要求负载电阻≥250KΩ●开关量输出: 继电器控制输出( AC220V , 3A无感负载)●报警方式: 用户可根据要求自行设定。

●恒压电源输出: DC24V电源输出, 供二线制变送器使用。

●使用环境: 温度: 0~50℃, 相对湿度: 85%RH以下避免强腐蚀性气体●工作电源: AC220±10% 50HZ±2HZAC96~260V ----------开关电源DC24V±2V ----------开关电源DC220V±20% ----------开关电源●功效: 约6W●重量: 约0.5Kg三．操作指南1．各部分名称:.过程量及参数代码2.名称及功能内容3．操作方式3．1: 一级参数的设定方式( 单显示仪表无此项程序)●正确接线: 请参照仪表随机接线图接妥输入输出及电源线, 并请确认无误。

智能数字式显示仪表（使用说明书）全电脑数字自动校准多种输入信号自由设定多种外形尺寸可供选择软硬件看门狗，稳定、可靠宽范围超强开关电源1目录1、概述 (4)1．1主要特点 (4)1．2仪表维护 (5)2、型号定义 (6)3、技术规格 (9)3.1基本技术规格 (9)3.2选配件技术规格 (11)4、安装与接线 (13)5、参数速查表 (18)6、操作 (23)6.1面板及按键说明 (23)6.2参数设置说明 (24)6.3参数设置方法 (24)7、功能及相应参数说明 (26)7.1测量及显示 (26)7.3报警输出 (30)7.4变送输出 (32)7.5通讯接口 (33)7.6打印接口及打印单元 (35)28、调校 (37)9、输入信号故障处理 (38)10、抗干扰措施 (39)31、概述1．1主要特点◆人性化设计的操作方法，易学易用，并且不同功能档次的仪表操作相互兼容。

◆包含国际上同类仪表的几乎所有功能，通用性强，技术成熟可靠。

◆提供多个型号，无论是要求功能强大，还是要求价格经济，都能获得满意的选择。

◆全球通用的100 －240VAC 输入范围开关电源或24VDC 电源供电，并具备多种外型尺寸供客户选择。

◆输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。

◆具有多类型输入功能，一台仪表可配接不同的输入信号（热电偶、热电阻、线性电压、线性电流、线性电阻等，无需人工跳线仪表自动识别）大大减少了备表的数量。

◆采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

◆全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。

独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。

读取一次测量数据的时间小于10ms。

提供测试软件，组态软件和应用软件技术支持。

◆产品经第三方权威机构检测获得CE 认证标志，抗干扰性能符合在严酷工业条件下电磁兼容（EMC ）的要求。

控制仪表使用说明仪表中主要参数介绍：HIAL：该参数是上限报警设定值，在一般的仪表控制中不用修改，为9999，在双温控制的控制箱中在夹套温度中可以用它来控制，比如您想夹套的温度不超过300度，你可以将该参数设定成300。

LOAL：该参数设定下限报警，比如在水浴加热中，温度低于某一个数，电磁阀开启，通热水。

一般为-1999。

dHAL ：正偏差报警，和上限报警的作用一样，只是这是一个相对量，比如，您要设定温度为200度，要202度报警，您就可以设定其值为2，而上限报警就必须设定成202（上限报警和上偏差报警设定一个就可以了）。

dLAL：与上偏差报警类似只是这个是相对偏下，一般为9999dF ：回差一般在0~1之间，一般设定为0.5。

若温度波动太到可以适当的将该参数加大，但太大就不精确了！CRTL：在正常使用下是3，只有在重新整定时才是1。

M5、P、T：这三个参数是经过智能整定的，一般能满足要求，不要随便改Ctl ：采样周期也是一个很重要的参数，一般设定为1~4，常用的是2。

Sn ：这个参数表明使用传感器的规格，比如Pt100电阻，它的设定值就是21，压力是33，不能随便变动。

E热电耦是4Dip：小数点的位数，可以根据用户的要求设定，一般情况是1。

DiL、DIH ：在仪表做压力表是来设定其量程的，比如要用0~10Mpa的压力传感器，您在设定的时候应DIL为0，DIH，在100左右调整使能对应起来（参照压力表调试说明）。

Sc ：修正值，他主要是用来调整仪表的显示参数，比如如果您有更精密的仪器测的温度是50.1度而仪表显示的是50度，这样你就可以将sc在原来的值的基础上加0.1。

Op1 ：出厂时已调整好，请不要乱改！！LOC ：设定值如果是808，则所有的参数，在现场都可以看到，如果不是则只能看到EP1~EP8所设定的参数。

如果是501型仪表必须输入808密码才能看到和修改其他参数。

OpL 、opH、LP、CF、ADDR、baud、run等都不需要改动，如有需要请咨询相关人员或与我们联系。

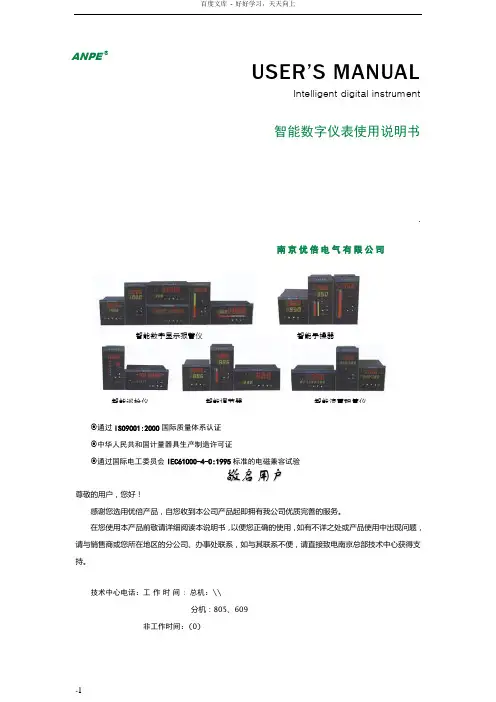

USER ’S MANUALIntelligent digital instrument智能数字仪表使用说明书.∙通过ISO9001:2000国际质量体系认证∙中华人民共和国计量器具生产制造许可证∙通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验敬启用户尊敬的用户，您好！感谢您选用优倍产品，自您收到本公司产品起即拥有我公司优质完善的服务。

在您使用本产品前敬请详细阅读本说明书，以便您正确的使用，如有不详之处或产品使用中出现问题，请与销售商或您所在地区的分公司、办事处联系，如与其联系不便，请直接致电南京总部技术中心获得支持。

技术中心电话：工作时间: 总机：\\分机：805、609非工作时间：(0) ANPE ® 南京优倍电气有限公司智能数字显示报警仪 智能手操器 智能巡检仪 智能调节器 智能流量积算仪目录Catalogue一、概述 (1)二、NPXM系列智能数字(光柱)显示报警仪表使用说明书………………………………… 1-1三、NPDF系列智能手操器使用说明书……………………………………………………… 2-1四、NPTJ系列智能调节器使用说明书……………………………………………………… 3-1五、NPLJ系列智能流量积算仪(无补偿) 使用说明书…………………………………… 4-1六、NPXJ系列智能巡检仪使用说明书……………………………………………………… 5-1七、NPBJ系列智能闪光报警器……………………………………………………………… 6-1八、仪表的校准………………………………………………………………………………… 7-1九、仪表报警的设置…………………………………………………………………………… 8-1十、仪表的故障处理…………………………………………………………………………… 9-1十一、仪表的安装……………………………………………………………………………… 10-1十二、前级模块仪表简介……………………………………………………………………… 11-1概述NP系列智能数字仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

目录一产品概述 (1)二主要技术参数 (1)三 面板说明 (1)四 系列型谱与开孔尺寸 (2)五 参数设定 (3)六 工作流程图 (3)七 安装与接线 (6)八 维护与质量保证 (7)九 随机附件 (7)附录 (7)1显 示 说 明 - 输入超过满量程。

- 输入低于量程零点。

输入信号断线菜单设定提前结束一 产品概述本系列仪表,其主要特点有：1． 极强的抗电磁干扰能力，可以在十分严酷的电磁干扰环境下稳定工作。

2． 严格按照ISO9001体系要求进行设计和生产，采用平面贴装工艺，高度集成化。

3． 全分度号输入，能同时适配于各种分度号的热电偶、热电阻、电压信号、电流信号和远传压力表。

4．实现四路不同传感器信号输入。

5． 具有单输入仪表的所有特点。

二 主要技术参数1. 使用条件：环境温度 0～50℃；相对湿度 ≤90％2. 电源电压：AC:85V～265V 频率50 Hz/60 Hz；或DC:24V±10％3. 基本误差：δ＝±（0.5％F.S+1dig）4. 输入特性：电偶型、毫伏型：输入阻抗≥1MΩ 标准电流型：输入阻抗＝250Ω标准电压型：输入阻抗≥800kΩ电阻型：引线电阻要求0～5Ω，三根相等 5. 输出特性：继电器触点容量为交流5A/240V 或直流5A/24V。

隔离电流信号输出：(4～20)mA 负载电阻＜750Ω 隔离电压信号输出：(1～5)V 负载电阻＞250kΩ6. 内部冷端补偿温度范围：0～50℃；7. 功耗：＜5W三 面板说明1. PV1，PV2，PV3，PV4分别显示各路的测量值：2. “ENT”键：用于参数设定时进入各次级菜单；3. “SET”键：用于菜单的循环显示以及参数的确认；4. “▼”和“▲”键：用于参数的修改、选择。

5. 其它字符显示说明，见右表2四 系列型谱与开孔尺寸 1 系列型谱型 谱说 明2 SMT+开关电源(AC:85V-265V 50/60Hz)1 宽×高×深：(160×80×115) mm2(80×160×115)mmFE四通道全分度数字显示仪表0无输出1报警（O1）+报警（O2）+报警（O3）+报警（O4）2报警（O1）+报警（O2）+报警（O3）+变送输出（O4） 3报警（O1）+报警（O2）+变送输出（O3）+变送输出（O4） 4通讯（O1）+报警（O2）+报警（O3）+报警（O4）5通讯（O1）+报警（O2）+报警（O3）+变送输出（O4） 6通讯（O1）+报警（O2）+变送输出（O3）+变送输出（O4）9用户特殊要求的输出 ＊ 缺省为220VAC 供电D 24VDC 供电 ＊P 附带24VDC/500mA 电源（220VAC 供电） ＊缺省为不带串行通讯接口2 RS232串行通讯接口4 RS485串行通讯接口（带隔离）M Modbus 协议＊ 变送输出如果用户没指定，出厂设为4-20mA，特殊要求请与厂家联系。

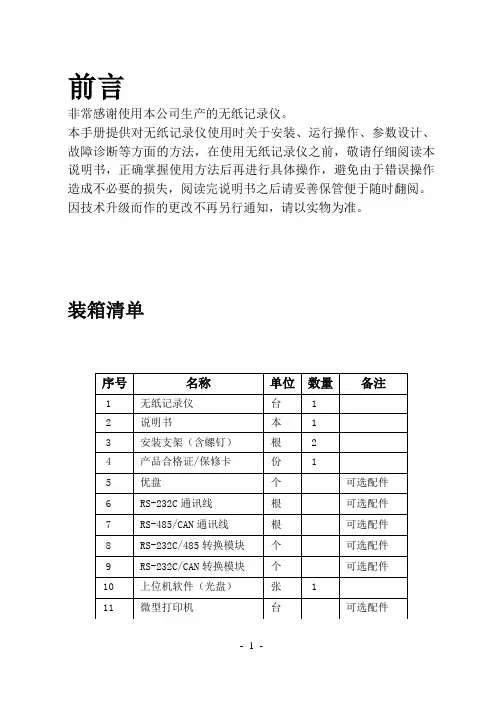

前言非常感谢使用本公司生产的无纸记录仪。

本手册提供对无纸记录仪使用时关于安装、运行操作、参数设计、故障诊断等方面的方法，在使用无纸记录仪之前，敬请仔细阅读本说明书，正确掌握使用方法后再进行具体操作，避免由于错误操作造成不必要的损失，阅读完说明书之后请妥善保管便于随时翻阅。

因技术升级而作的更改不再另行通知，请以实物为准。

装箱清单注意事项◆请勿自行拆卸、加工、改造和修理仪器◆本仪表适用于一般工业场合，如有特殊的使用要求请另行设置保护装置◆为保证仪表安全工作，请使用额定电压的供电电源，正确接线，妥善接地，接通电源后，请不要触摸仪表后部的接线端子，以防触电◆为了您和仪表的安全，请勿带电安装◆本无纸记录仪是非安防爆产品，切勿在有可燃或爆炸性气体的环境中使用◆记录仪的安装位置请保证通风顺畅◆仪表在靠近电源动力线，强电场，强磁场或交流接触器干扰的场合应采取相应的屏蔽措施◆为避免测量误差，传感器是热电偶时，请使用相应的补偿导线传感器是热电阻时，要使用三根规格相同而且电阻值小于10Ω的铜导线，否则会造成测量误差◆擦拭仪表时请用干净软布，切勿蘸取酒精、汽油等有机溶剂；如果仪表进水，请立即断电，停止使用◆为延长仪表的使用寿命，请定期进行保养和维护◆开箱时如发现仪表因运输而致的破损，请与厂家联系◆请严格按照说明书的各项说明进行操作，否则可能损坏仪表的保护装置目录第一章概述 (5)第二章功能特点 (5)第三章技术指标 (6)第四章安装与接线 (8)4.1仪表尺寸 (8)4.2端子接线 (8)4.3交流电源220VAC输入接线 (9)4.4输入/输出信号接线 (9)4.5继电器触点输出接线 (10)4.6馈电24VDC传感器供电 (10)4.7通讯接线 (11)第五章键盘功能与运行画面 (12)5.1键盘功能 (12)5.2 总貌画面............. . (13)5.3 实时趋势............. . (14)5.4 历史趋势 (15)5.5 数据备份 (16)5.6 报警信息 (17)5.7 掉电信息 (19)第六章组态及辅助操作 (20)6.1系统组态 (21)6.2通道组态 (23)6.3功能组态 (26)6.4辅助界面 (31)第七章故障分析及排除 (32)第八章服务指南 (32)附录一通讯 (34)附录1.1 RS-232C 通讯方式 (34)附录1.2 RS-485 通讯方式 (34)附录1.3CAN通讯方式 (35)附录1.4 无线通讯方式 (36)附录二流量组态 (37)附录三累积组态 (44)第一章概述本系列无纸记录仪以其友好大方的显示画面、简单灵活的操作方式、丰富多彩的可选功能配置，在各行业中获得了极其广泛的应用。

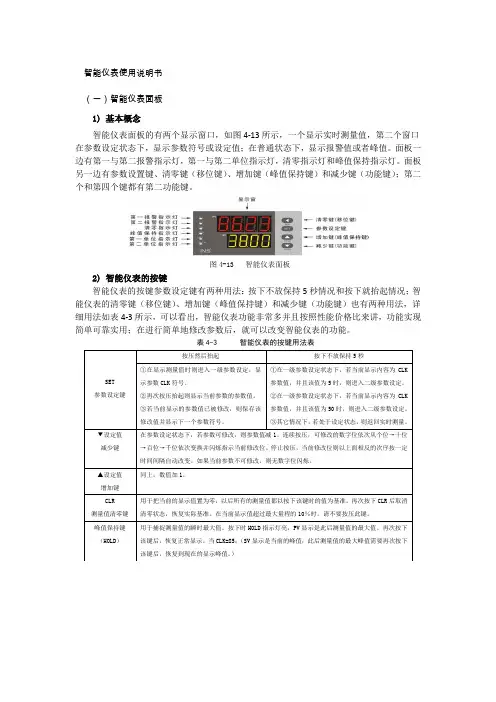

智能仪表使用说明书（一）智能仪表面板1) 基本概念智能仪表面板的有两个显示窗口，如图4-13所示，一个显示实时测量值，第二个窗口在参数设定状态下，显示参数符号或设定值；在普通状态下，显示报警值或者峰值。

面板一边有第一与第二报警指示灯，第一与第二单位指示灯，清零指示灯和峰值保持指示灯。

面板另一边有参数设置键、清零键（移位键）、增加键（峰值保持键）和减少键（功能键）；第二个和第四个键都有第二功能键。

图4-13 智能仪表面板2) 智能仪表的按键智能仪表的按键参数设定键有两种用法：按下不放保持5秒情况和按下就抬起情况；智能仪表的清零键（移位键）、增加键（峰值保持键）和减少键（功能键）也有两种用法，详细用法如表4-3所示，可以看出，智能仪表功能非常多并且按照性能价格比来讲，功能实现简单可靠实用；在进行简单地修改参数后，就可以改变智能仪表的功能。

表4-3 智能仪表的按键用法表（二）智能仪表的参数设置1) 智能仪表的参数体系(1) 一级参数设定在仪表PV显示测量值的状态下，按SET键，仪表即进入一级控制参数设定状态。

每按一次SET键，仪表先显示参数名称，再按一次SET键显示的即是该参数的值。

参数顺序见下表。

到最后一个参数后，自动返回第一个参数。

如表4-4所示。

表4-4 智能仪表的一级参数表2）二级参数设定在仪表一级参数设定状态下，二级参数包括：①输入分度号：4-20mA或0-5V；②小数点；③第1234报警方式；闪烁方式；滤波系数；报警延迟；通讯设备号；通讯波特率；显示输入零点迁移显示输入量程比例；变送输出零点迁移；变送输出量程比例；变送输出量程下限；变送输出量程上限；测量量程下限和测量量程上限。

表4-5 智能仪表的二级参数表3) 智能仪表的报警参数设置智能仪表的报警参数设置方法分为：下限报警、上限报警和报警回差如图4-14所示。

① 下限报警（参数SLx ＝1时）当测量值PV ≤设定值ALx 时，报警输出，当测量值PV ＞(Alx+AHx)时，解除报警。
