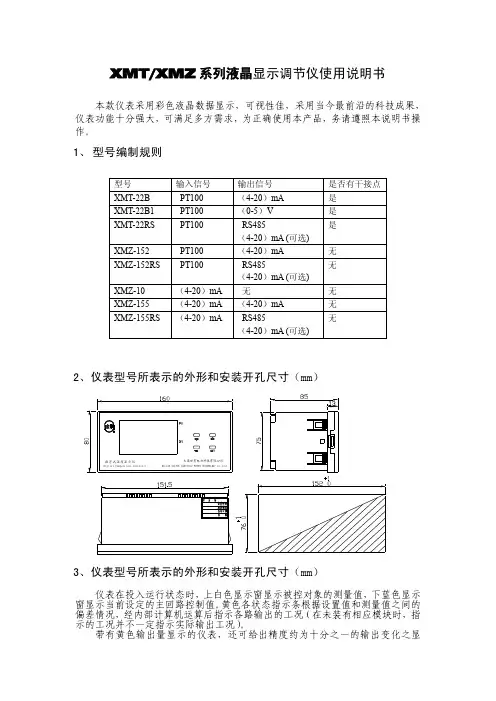

XMT/XMZ系列液晶显示调节仪使用说明书本款仪表采用彩色液晶数据显示，可视性佳，采用当今最前沿的科技成果，仪表功能十分强大，可满足多方需求，为正确使用本产品，务请遵照本说明书操作。
1、型号编制规则型号输入信号输出信号是否有干接点XMT-22B PT100 （4-20）mA 是XMT-22B1 PT100 （0-5）V 是XMT-22RS PT100 RS485（4-20）mA (可选)是XMZ-152 PT100 （4-20）mA 无XMZ-152RS PT100 RS485（4-20）mA (可选)无XMZ-10 （4-20）mA 无无XMZ-155 （4-20）mA （4-20）mA 无XMZ-155RS （4-20）mA RS485（4-20）mA (可选)无2、仪表型号所表示的外形和安装开孔尺寸（mm）3、仪表型号所表示的外形和安装开孔尺寸（mm）仪表在投入运行状态时，上白色显示窗显示被控对象的测量值，下蓝色显示窗显示当前设定的主回路控制值。
黄色各状态指示条根据设置值和测量值之间的偏差情况，经内部计算机运算后指示各路输出的工况（在未装有相应模块时，指示的工况并不一定指示实际输出工况）。
带有黄色输出量显示的仪表，还可给出精度约为十分之一的输出变化之显示。
3.1．参数设置权限仪表可分三级参数设置。
常用的自动控制值一级参数设置；修正控制品质的PID值、报警值和手动输出值为等为二级参数设置；改变仪表分度号、量程、控制方式、报警方式等涉及仪表功能和型号等极其重要的部分为三级参数设置。
建议不对现场操作工开放所有参数的设置权（键盘锁=3）。
对仪表操作工可开放一、二级参数的设置权（键盘锁=2或 1）。
对仪表工程师开放所有参数的设置权（键盘锁=0）。
3.2．参数设置根据需要按设置流程图进入参数设置状态，然后在上显示窗提示符下，通过加数键“”，减数键“”和移位键“”对当前参数进行修改，按功能键“SET”即可保存修改值，同时进入下一个设置项，直至返回测量状态。

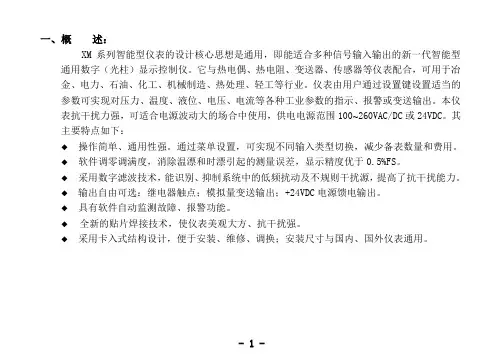

XMT系列智能数字显示控制仪表说明书一、概述（1）主要特点A、仪表采用宽范围（84—260VAC）输入的开关电源。
B、仪表采用先进的微电脑芯片技术，可靠的设计使抗干扰强，可靠性高。
C、仪表采用先进的数字校准技术，测量更精确，人性化操作界面，易学易用。
D、仪表具有通用输入，热点偶输入时有内部冷端补偿，电阻采用三线制接线。
（2）型号定义：1.结构形式：1:96*96;2:48*96;3:96*48;4:72*72;5:48*48;6:160*802.显示形式：S：单排显示；D：双排显示3.OUT输出形式：N：无； X：电流变送4.AL1输出形式：N：无；H：上限报警输出；L：下限报警输出5.AL2输出形式：N：无；H：上限报警输出；L：下限报警输出输出形式：N：无；H：上限报警输出；L：下限报警输出S：Rs485串口通讯7.AUX输出形式：N：无；24：24VDC配电输出8.输入形式：见下面输入信号定义（3）输入信号定义：二、技术规格：输入规格：见上表；精度等级：0.5级别；使用环境：0-50℃；相对湿度：≤85%；重量：≤1Kg；电源：交流220VAC。
三、面板说明及操作说明：注：以下参数是通过（6）、（7）、（8）、（9）按键进行修改；按（9）键可以进入到修改参数状态；（8）移位键控制闪烁位，即修改的位；（6）、（7）改变参数的大小。
四、操作说明：五、参数功能及设置：HiAL、LoAL、MiAL、dFHH、dFHL、dFLH、dFLL、dFMH、dFML、参数如上图所示分别表示报警值及偏差报警绝对值；Sn为输入的规格，一般用户选定后出厂时直接设置好；diP为小数点的位置，不影响测量精度，根据需要设置；在Sn大于25，即为线性输入信号时，diL、diH分别对应输入量程的下限与上限，同时是变送的下限与上限（Sn<25变送时数值为实际的10倍）；Sc为输入平移修正值，当传感器输入有偏差时，可以通过修正Sc调整；dL为数字滤波，在显示值得不波动或很小的情况下尽可能减小dL，以增加响应速度；His、Los、Mis为报警形式设置，其中0表示无报警，1表示为上限报警，2表示为下限报警；Loc为参数锁，当Loc 不是111时，现场参数将被锁定。

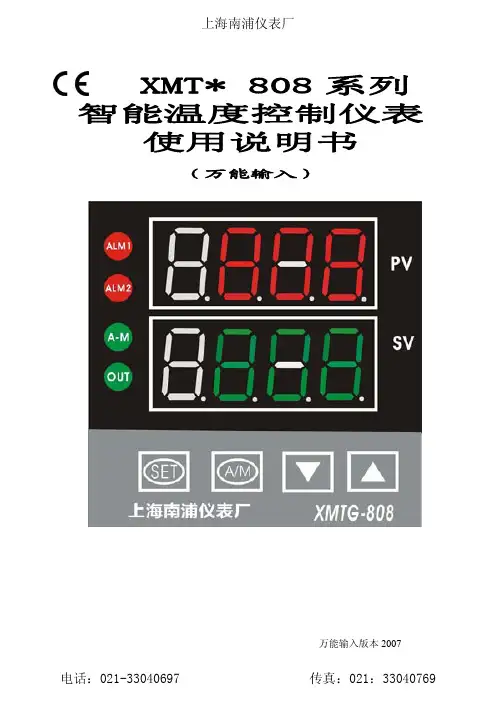

XMT* 808系列 智能温度控制仪表 使用说明书（万能输入）万能输入版本2007目 录目 录 (1)安全注意标志 (3)第一章 概述 (3)第二章 技术指标 (4)2.1输入规格 (4)2.2测量精度 (4)2.3响应时间 (4)2.4调节方式 (4)2.5输出规格 (4)2.6通 讯 (4)2.7报警功能 (4)2.8隔离耐压 (4)2.9手动功能 (4)2.10电源供电 (4)2.11工作条件 (5)2.12产品认证 (5)第三章 产品选型 (5)3.1型号意义 (5)第四章 安装与接线 (5)4.1 XMT-808接线图 (6)4.2 XMTD-808接线图 (6)4.3 XMTA/E/F-808接线图 (7)4.4 XMTG-808接线图 (7)4.5 可控硅触发接线图 (8)第五章仪表面板说明 (8)5.1仪表面板图 (8)5.2面板说明 (8)第六章基本设置及操作 (9)6.1温度给定值设置 (9)6.2参数设置 (9)6.3手动/自切换 (9)6.4自整定操作 (9)6.5手动自整定 (10)1第七章功能及设置 (10)7.1操作流程图 (10)7.2参数功能说明 (11)第八章部分功能的补充说明 (16)8.1线性电流输出 (16)8.2时间比例控制 (16)8.3远传压力控制 (17)8.4热电偶冷端补偿 (17)第九章 仪表常用控制方式 (18)9.1二位式调节/仪表报警 (18)9.1.1二位式调节介绍 (18)9.1.2二位式调节举例 (18)9.2温度变送 (18)9.2.1温度变送介绍 (18)9.2.2温度变送举例 (18)9.3通讯功能 (18)9.3.1通讯功能介绍 (18)9.3.2通讯功能接线 (19)第十章 故障分析及排除 (20)附1：仪表参数提示符字母与英文字母对照表 (20)第十一章产品服务指南 (21)2安全注意标志在阅读说明书时会出现以下标志，分别表示“危险”、“注意”。

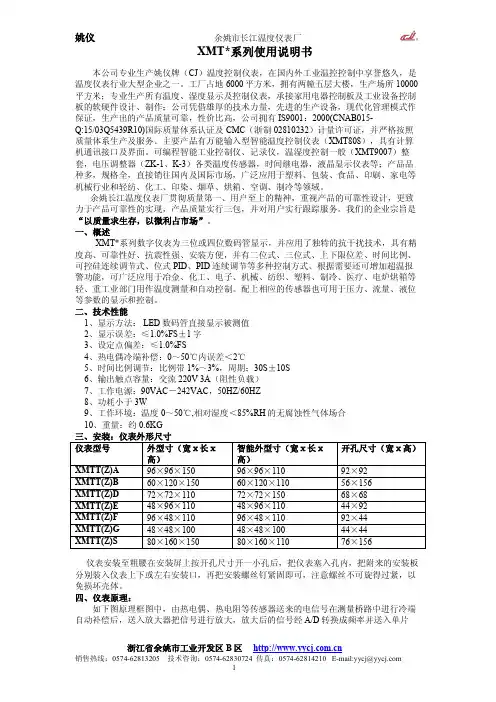

XMT*系列使用说明书本公司专业生产姚仪牌（CJ）温度控制仪表，在国内外工业温控控制中享誉悠久，是温度仪表行业大型企业之一。
工厂占地6000平方米，拥有两幢五层大楼，生产场所10000平方米；专业生产所有温度、湿度显示及控制仪表，承接家用电器控制板及工业设备控制板的软硬件设计、制作；公司凭借雄厚的技术力量，先进的生产设备，现代化管理模式作保证，生产出的产品质量可靠，性价比高，公司拥有IS9001：2000(CNAB015-Q:15/03Q5439R10)国际质量体系认证及CMC（浙制02810232）计量许可证，并严格按照质量体系生产及服务。
主要产品有万能输入型智能温度控制仪表（XMT808），具有计算机通讯接口及界面。
可编程智能工业控制仪、记录仪，温湿度控制一般（XMT9007）整套，电压调整器（ZK-1、K-3）各类温度传感器，时间继电器，液晶显示仪表等；产品品种多，规格全，直接销往国内及国际市场，广泛应用于塑料、包装、食品、印刷、家电等机械行业和轻纺、化工、印染、烟草、烘箱、空调、制冷等领域。
余姚长江温度仪表厂贯彻质量第一、用户至上的精神，重视产品的可靠性设计，更致力于产品可靠性的实现，产品质量实行三包，并对用户实行跟踪服务。
我们的企业宗旨是“以质量求生存，以微利占市场”。
一、概述XMT*系列数字仪表为三位或四位数码管显示，并应用了独特的抗干扰技术，具有精度高、可靠性好、抗震性强、安装方便，并有二位式、三位式、上下限位差、时间比例、可控硅连续调节式、位式PID、PID连续调节等多种控制方式、根据需要还可增加超温报警功能，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉烘箱等轻、重工业部门用作温度测量和自动控制。
配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。
二、技术性能1、显示方法：LED数码管直接显示被测值2、显示误差：≤1.0%FS±1字3、设定点偏差：≤1.0%FS4、热电偶冷端补偿：0～50℃内误差＜2℃5、时间比例调节：比例带1%～3%，周期：30S±10S6、输出触点容量：交流220V3A（阻性负载）7、工作电源：90VAC－242VAC，50HZ/60HZ8、功耗小于3W9、工作环境：温度0～50℃,相对湿度＜85%RH的无腐蚀性气体场合10、重量：约0.6KG三、安装：仪表外形尺寸仪表型号外型寸（宽ⅹ长ⅹ高）智能外型寸（宽ⅹ长ⅹ高）开孔尺寸（宽ⅹ高）XMTT(Z)A96×96×15096×96×11092×92XMTT(Z)B60×120×15060×120×11056×156XMTT(Z)D72×72×11072×72×15068×68XMTT(Z)E48×96×11048×96×11044×92XMTT(Z)F96×48×11096×48×11092×44XMTT(Z)G48×48×10048×48×10044×44XMTT(Z)S80×160×15080×160×11076×156仪表安装至粗腰在安装屏上按开孔尺寸开一小孔后，把仪表塞入孔内，把附来的安装板分别装入仪表上下或左右安装口，再把安装螺丝钉紧固即可，注意螺丝不可旋得过紧，以免损坏壳体。
XMT系列智能数字显示调节仪选型说明书智能数字显示调节仪XMT系列智能数字显示调节仪一、概述本仪表以单片机和大规模电路组成的，软硬件采用多种抗干扰技术，使用EEPROM存储各种设定参数，停电不丢失数据，适合于温度、压力、湿度、液位、流量等参数进行测量、显示和控制。
二、主要功能显示、控制、报警、变送输出、通信和打印。
三、技术参数测量精度 满量程的±0.5%+1个数字信号输入热电偶：K，E，B，S，N，T，J等热电阻：Pt100, Pt1000，Cu50标准输入：0～10mA 4～20mA，0～5V，1～5V，变送器输入：mV 其它电阻输入：Ω输出方式继电器：触点容量3A/220V（二位式、三位式、范围、上下限窄带控制）测量值变送输出：4～20mA，0～20mA数字输出：RS232，RS422，RS485打印记录：外接微型仪表打印机显示方式 四位LED显示，显示范围－999～9999，分辨率0.001～1电源电压 AC220V工作环境 工作温度：0-50℃，相对湿度≤85%注：采用二线制变送器接线时，本仪表直接供给24VDC电源，不需要外接电源。
四、外形及安装尺寸XMT XMTA XMTB XMTD XMTE XMTM XMTC 面板尺寸mm 96×96 160×80 80×160 48×96 96×48 72×72 160×80开孔尺寸mm 92×92 152×76 76×152 45×92 92×44 68×68 152×76仪表深度mm 100 80 80 100 100 100 100注：面板及开孔尺寸为宽×高XMT XMTM XMTBXMTD XMTA XMTE五、选型说明型号输入点数控制方式信号类型 附加功能 XMT 1 单信号 0 二位 1热电偶 BJ报警XMTA 2 双信号 1 范围 2热电阻 B10～20mA变送输出XMTB 2 三位 3mV B24～20mA变送输出XMTD 3 时间比例 4电阻远传Ω P打印接口XMTE 4 上下窄带 5标准信号 T带通信接口XMTM 6两线变送器六、仪表接线热电阻热电阻热电阻热电偶热电阻智能数字显示调节仪。
XMT-系列智能数显温控仪使用说明书XMT－7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。
·清楚显示器上的污渍请用软布或绵纸。
·显示器易被划伤，禁止用硬物擦洗过触及。
·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。
一、主要技术指标1.1 输入热电偶S R B K N E J T热电阻Pt100 JPt100 Cu501.2 基本误差: 输入满量程的±0.5%±1个字1.3 分辨率：1℃0.1℃1.4 采样周期：3次/sec，按需可达到8次/sec 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，围及待机状态报警1.6 报警输出：继电器触点AC250V 3A（阻性负载）1.7 控制方式：模糊PID控制、位式控制1.8 控制输出：继电器触点（容量：220VAC3A)SSR驱动电平输出（DC0/5V)过零触发脉冲:光偶可控硅输出1A 600V移相触发脉冲:光偶可控硅输出1A 600V1.9 电源电压: AC85-264V(50/60Hz)21.6-26.4V AC(额定24V AC)21.6-26.4V DC(额定24V DC)1.10 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48二、产品型号确认产品代码：X M T ①- 7 ②③④- ⑤⑥～⑦①仪表面板尺寸（高×宽mm）S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160②主控控制方式0 二位式2 三位式3 位式PID4 PID继电器输出5 PID固态继电器输出6 PID移相可控硅触发7 PID过零可控硅触发8 三相PID过零可控硅触发9 PID电流输出③报警输出：0 无报警1 上限报警2 下限报警3上、下限报警6 移相触发脉冲输出，PID调节7过零触发脉冲输出，PID调节8逻辑电平输出，PID调节，驱动SSR ④输入信号：1热电偶输入2热电阻输入⑤⑥～⑦传感器分度号和测量围例:XMTE-7431 K 0~400℃为PID位式控制，继电器输出，配用K分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm的经济性智能仪表。

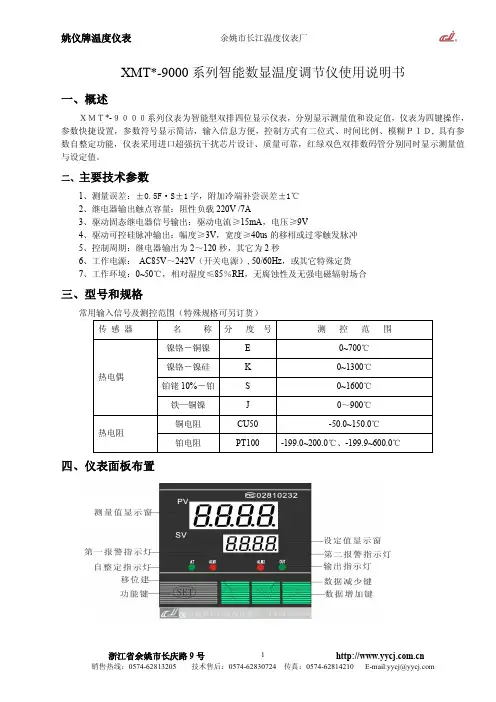

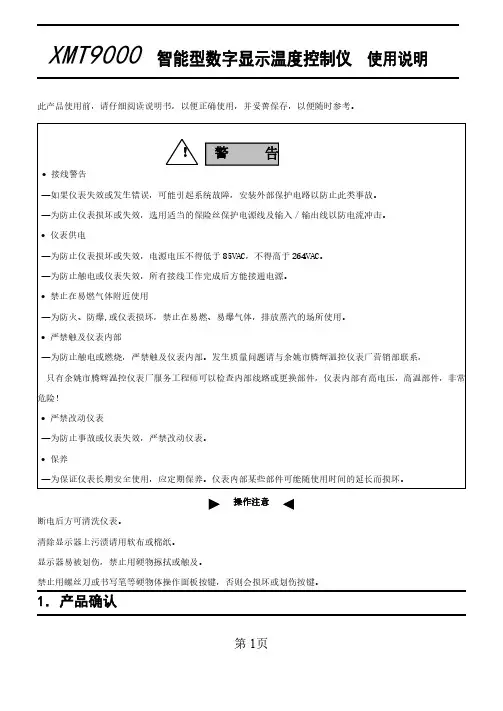

XMT*-9000系列智能数显温度调节仪使用说明书一、概述ＸＭＴ*-９０００系列仪表为智能型双排四位显示仪表，分别显示测量值和设定值，仪表为四键操作，参数快捷设置，参数符号显示简洁，输入信息方便，控制方式有二位式、时间比例、模糊ＰＩＤ,具有参数自整定功能，仪表采用进口超强抗干扰芯片设计、质量可靠，红绿双色双排数码管分别同时显示测量值与设定值。
二、主要技术参数1、测量误差：±0.5F·S±1字，附加冷端补尝误差±1℃2、继电器输出触点容量：阻性负载220V /7A3、驱动固态继电器信号输出：驱动电流≥15mA ，电压≥9V4、驱动可控硅脉冲输出：幅度≥3V ，宽度≥40us 的移相或过零触发脉冲5、控制周期：继电器输出为2～120秒，其它为2秒6、工作电源：AC85V ～242V （开关电源）,50/60Hz ，或其它特殊定货7、工作环境：0~50℃，相对湿度≤85％RH ，无腐蚀性及无强电磁辐射场合三、型号和规格常用输入信号及测控范围（特殊规格可另订货）传感器名称分度号测控范围热电偶镍铬－铜镍E 0~700℃镍铬－镍硅K 0~1300℃铂铑10%－铂S 0~1600℃铁—铜镍J 0～900℃热电阻铜电阻CU50-50.0~150.0℃铂电阻PT100-199.0~200.0℃、-199.9~600.0℃四、仪表面板布置五、内部参数及流程图序号提示符名称说明设定范围出厂值一级菜单SP 控制点设定按▼▲键设定所需控制点的温度全范围随机二级菜单1AL1报警1只有一路报警时采用报警1，需上下限或上下偏差两路报警时才采用报警2作下限或下偏差报警，有报警输出时相应报警指示灯点亮全范围随机2AL2报警23SC传感器误差平移修正测量值有误差时可以通过此项值加或减修正,±20.004P比例带P 值类似常规PID 调节器的比例带,但变化相反,P 值越大,比例、微分的作用成正比增强,P 值越小,比例、微分的作用相应减弱,P 参数值与积分作用无关。
