手把手教你网架工程建模ppt

  • 格式：pdf
  • 大小：732.87 KB
  • 文档页数：14

下载文档原格式

  / 14

合集下载

网架结构课件ppt

网架结构课件ppt

防腐防锈
对网架结构进行防腐防锈处理，延长结构使 用寿命。
维护保养记录
建立维护保养记录制度，对每次检查、维修 和保养情况进行记录，以便于管理。
安全注意事项
高空作业安全
吊装作业安全
在网架结构施工过程中，涉及到高空作业 的情况较多，应采取必要的安全措施，如 系安全带、搭设安全网等。
在进行整体吊装时，应确保吊装设备和索 具的安全可靠，遵守操作规程，确保作业 人员和设备安全。
在施工过程中，对网架结构的各项参 数进行监测，发现问题及时进行调整 ，确保施工精度和质量。
05
04
整体吊装
将拼装好的网架整体吊装到预定位置 ，并进行固定。
维护保养
定期检查
定期对网架结构进行检查，包括杆件、节点 、焊缝等部位，确保结构安全。
损坏修复
发现网架结构有损坏或异常情况时，及时进 行修复或更换。
网架结构的应用场景
网架结构广泛应用于 工业厂房、仓库、展 览馆、体育场馆等建 筑领域。
此外，网架结构还可 用于大型设备支撑、 舞台搭建、临时设施 等领域。
网架结构也可用于桥 梁、高速公路、地铁 等交通设施的建设。
2023
PART 02
网架结构的特性
REPORTING
受力特性
受力性能优异
网架结构能够将荷载均匀分散到 各个杆件上，从而减小单个杆件 承受的荷载，提高整体结构的承 载能力。
防火安全
安全用电
在网架结构施工现场，应设置消防设施， 并保持完好有效。同时，应加强火源管理 ，严禁吸烟等行为。
在施工过程中，应遵守安全用电规定，严 禁乱拉乱接电线，确保用电安全。
2023
REPORTINGLeabharlann THANKS感谢观看

《网架结构简介》PPT课件

《网架结构简介》PPT课件

1.平面穿插桁架体系
平面穿插桁架体系由平面桁架相互穿插所组成，其上、下 弦杆长度相等，杆件类型少，且上、下弦杆和腹杆在同一 平面内。一般应使斜腹杆受拉，竖杆受压。斜腹杆与弦杆 间的夹角宜在40°～60°之间。
➢ 两向正交正放网架由两组分别与边界平行的平 面桁架互成90°穿插组成。同一方向的各平面
量省。但由于节点和杆件 数量增多，尤其是中层 节点
所连杆件较多，使构造复 杂，造价有所提高。
按照网格组成划分 平面穿插桁架体系
网架
空间 桁架 体系
四角锥体系 三角锥体系
两向正交正放网架 两向正交斜放网架 两向斜交斜放网架 三向网架
正方四角锥网架 斜放四角锥网架 星形四角锥网架 棋盘四角锥网架
抽空三角锥网架 蜂窝型三角锥网架 普通三角锥网架
支承方式
周 边 支 承
常用网架选型表
平面形状
跨度
网架形式
斜放四角锥网架、两向正交正放网架、两向正
≤60m
交斜放网架、正放四角锥网架、棋盘形四角锥网 架、正放抽空四角锥网架、蜂窝形三角锥网架、
L1/L2≤1.5 矩
星形四角锥网架
＞60m
两向正交正放网架、两向正交斜放网架、正放 四角锥网架、斜放四角锥网架
适用于建筑平面为矩形的情况。
➢ 两向斜交斜放网架 由两个方向桁架相 交◎角穿插而成， 形成棱形网格。适 用于两个方向网格 尺寸不同，而要求 弦杆长度相等。
适用于两个方向网格尺寸不同的情形受力性能欠佳， 节点构造较复杂。
➢ 三向网架 三个方向的平面桁架相 互交角60 ； 常用于正三角形，正六 三角形平面； 在某些平面形状会出现 不规那么杆件。
二、网架的形式
➢按网双照架层构的网造形架组式是成很由划多上分。弦按、照下构弦造和组腹成杆成组分成，的有空双间构 层和造三(层图网3a架)，；是按最照常网用格的组网成架情形况式，。可分为由两向或 三向平面桁架组成的穿插桁架体系和由三角锥体、四 角椎体组成的空间桁架体系。

手把手教你框架结构建模课件

手把手教你框架结构建模课件

框架结构建模广联达钢结构算量GJG目录01.框架绘制思路和难点02.CAD识别柱梁03. 节点创建方法04.总结工程设置•设置工程基本信息•楼层及油漆等新建轴网•手动绘制•CAD识别处理图纸•比例调整•分割图纸识别柱梁•识别步骤•识别注意事项创建节点•节点创建原则•节点创建方法难点？新建轴网轴网的创建方式：•新建轴网•CAD识别轴网CAD识别柱梁2主要步骤CAD 识别注意事项2有对应的构件手动定义 识别构件列表构件列表要有构件节点正确打开方式创建节点/细部/参数化构件【节点库匹配】类似节点库的节点【自定义节点1】钢板拼装 万能节点/单构件推荐 变通1变通2 变通3节点创建原则和方法节点库创建方法先选主构件后选次构件可以批量布置自动考虑扣减节点创建原则构件类型截面规格相对位置是柱，还是梁，还是其他。

H型、T型、L型。

推荐正交，斜交，偏心立等创建节点/细部/参数化构件【节点库匹配】类似节点库的节点【自定义节点1】钢板拼装（关注万人学钢构）万能节点/单构件批量应用 自动扣减 批量应用 自动扣减 批量应用 手动扣减批量应用不扣减适合新手、高手都OK当节点库里有类似的节点时处于学习状态；高手精准程度不要求；着急出一个工程量；不要求模型显示四种方法绘制门架和节点的方法3软件中过的节点（4/5号板一样）安装 节点图纸给的节点（4/5号板不一样）THANKS 谢谢。

网架结构简介(课堂PPT)

网架结构简介(课堂PPT)
中小跨度周边支承情况。
.
42
• 三角锥网架上下弦平 面均为正三角形网格， 上下弦节点各连9根 杆件。
• 当网架高度为网格尺 寸的倍时，上下弦杆 和腹杆等长。三角锥 网架受力均匀：整体 性和抗扭刚度好，适 用于平面为多边形的 大中跨度建筑。
图 三角锥网架
.
43
• 保持三角锥网架的上 弦网格不变，按一定 规律抽去部分腹杆和 下弦杆。
• 平面形状为圆形、正方形或接近正方形时， 网架高度可取得小一些，狭长平面时，单向 传力明显，网架高度应大一些。
• 点支承网架比周边支承的网架高度要大一些。
• 当网架中有穿行管道时，网架高度要满足要 求。
.
55
对于点支承，支承附近的杆件及主桁架杆件 内力较大，其他部位内力较小，两者差别较大。
.
25
2.两向正交斜放网架
1）定义： 由两组相互交叉成90度的平 面桁架组成，但每片桁架与建筑平面边线 的交角为45度。可理解为两向正交正放网 架在建筑平面上放置时转动45度。
.
26
2）特点：
网架中各片桁架长短不一。节间数有 多有少，四角的短桁架刚度较大，对长桁 架有一定的嵌固作用，减少长桁架跨中弦 杆受力，对网架受力有力。
61结构形式62网架的结构形式63网架的支承方式广州新白云机场钢构工程新加坡滨海艺术中心大跨度结构的分类平面结构体系空间结构体系梁式结构平面空间桁架平面刚架结构拱式结构平板网架结构网壳结构悬索结构斜拉结构张拉整体结构梁式结构平面刚架结构拱式结构返回平面结构体系平板网架网壳结构maysvillebridge61网架结构是由很多杆件通过节点按照一定规律组成的网状空间杆系结构
.
27
• 对于矩形平面，周边支承时，可处理成长 桁架通过角柱和长桁架不通过角柱。前者 将使四个角柱产生较大的拉力；后者可避 免角柱产生过大的拉力，但需要在长桁架 支座处设两个边角柱。

《网架结构设计》PPT课件 (2)

《网架结构设计》PPT课件 (2)
ξ——螺栓伸进螺栓球长度与螺 栓直径的比值； ξ =1.1
条件3:
θ<30º，相邻两根杆件（管端为封板）不相碰
D1，D2--相邻两根杆件的外径 θ--相邻两根杆件的夹角 d1--相应于D1杆件
所配螺栓直径
S--套筒长度
螺栓球直径可取计算结果中的较大者。
2）高强度螺栓的设计
对于受拉杆件，高强度螺栓单独承受拉力，其直径大小应根据杆件 的拉力按下式来确定
管杆件中的最大壁厚）； ③tmin≥4mm（其中tmin为空心球最小壁厚尺 寸）。
（3）焊接空心球的承载力验算
当空心球直径为120～500mm时,其承载力验可按下式计算：
1）受压空心球
[Nc]c(4
t2d2 0td0 1.3 )
D
式中：D—空心球外径（mm）；
t —空心球壁厚（mm）
ηc—加肋空心球承载力提高系数，
式中：
Ntb Aeffftb
N
b t
—高强度螺栓的拉力设计值（N）；
—螺栓直径对承载力影响系数。
当螺栓直径小于30mm时，＝1.0；
当螺栓直径大于等于30mm时，＝0.93；
f tb—高强度螺栓经热处理后的抗拉强度设计值， 对10.9s取为 430N/mm2；对9.8s取为385N/mm2；
Aeff —高强度螺栓的有效截面面积（mm2），可按表2.11选取。当 螺栓上钻有销孔或键槽时，应取螺纹处或销孔键槽处二者中
3.2.3 网架结构的计算要点
3.2.3.1 荷载与作用 1．永久荷载
（1）自重（2）屋面（3）吊顶 (4) 设备管道
2．可变荷载
（1）屋面活载（2）屋面雪荷载（3）风荷载 (4) 积灰荷载 (5) 吊车荷载

《网架结构设计》PPT课件 (2)

《网架结构设计》PPT课件 (2)

2．焊接空心球节点
（1）特点和适用范围
焊接空心球节点（Hollow spherical nodes）是目前在 国内得到广泛应用的一种节点形式，约占已建成网架 工程50%左右。这种节点是一种空心球体,它是将两块 圆钢板经热压或冷压（常用前者）成两个半球壳后再 对焊而成。空心球的钢材品种宜采用Q235钢和Q345 钢制作。
选杆
规格统一的问题
小跨度网架:2～3种
大中跨度网架: 6～7种,一般不超过8种。
3．杆件的计算长度和长细比限值
（1）网架杆件的计算长度l0
杆件
螺栓球
节点 焊接空心球
板节点
弦杆及支座
腹杆
l
0.9 l
l
腹杆
l
0.8 l
0.8 l
（2）网架杆件的长细比限值
1）受压杆件
180
2）受拉杆件
①一般杆件
400
角锥体系网架、四角锥体系网架和六角锥体系 网架。
3.2.2 .2 网架结构的形式 1．交叉桁架系网架
两向正交正放网架
两 向 正 交 斜 放 网 架
三 向 网 架
2．三角锥体系网架
架三 角 锥 网
蜂角 窝锥 形网 三架
锥抽 网
空架
三 角型
锥抽 网
空架
三 角型
Ⅱ Ⅰ
3．四角锥体系网架
网正
由于球体为各向同性，钢管杆件与空心球的配合不会产 生偏心，因此,焊接空心球节点适应性强，尤其对三向 网架、三角锥网架和六角锥网架更加适宜。
（2）焊接空心球的构造
焊接空心球按构造可分为两类：
不加肋空心球和加肋空心球。 当球直径≥300mm，且杆件内力较大需要提高空心球 承载能力要求时，可采用加肋空心球。加肋空心球的 承载力比不加肋空心球高约15%～30%。 加肋空心球的肋板厚度不应小于球壁厚度，通常可取 为与空心球壁厚相同。 肋板可用平台或凸台，采用凸台时，其高度不得大于 1mm，而且应使内力较大的杆件位于肋板平面内。

《网架结构设计》课件

《网架结构设计》课件

总结词
适用场景
结构简单、受力明确、稳定性高、经济性好。
优势
适用于各种类型的建筑空间，如体育场馆、工业厂房 、高层建筑等。
四边形网架
总结词
详细描述
适用场景
优势
四边形网架是一种常见的网架 结构形式，具有较好的稳定性 和适应性。
四边形网架由多个四边形单元 组成，通过节点连接形成完整 的网架结构。它具有较好的稳 定性和适应性，能够适应不同 的建筑空间和跨度要求。
网架结构适用于各种工业厂房的建设，如机械制造、化工、电力等行业的厂房。
公共设施
网架结构还广泛应用于公共设施，如机场、火车站、汽车站等大型交通枢纽的屋 顶和站台雨棚。
感谢您的观看
THANKS
通过实验测试网架结构的性能，包括 静载实验、动载实验等。实验法可以 获得较为准确的数据，但成本较高。
网架结构优化设计
尺寸优化
通过调整网架杆件的截 面尺寸和节点形式，使 结构更加合理和经济。
形状优化
改变网架杆件的形状， 以改善结构的受力性能
和减小用钢量。
拓扑优化
在满足一定条件下，重 新排列或减少某些杆件 ，以达到更好的经济性
适用于各种类型的建筑空间， 如展览馆、会议中心、工业厂 房等。
结构简单、受力明确、稳定性 好、适应性强。
六面体网架
总结词
六面体网架是一种复杂的网架结构形式，具有较 高的承载能力和稳定性。
适用场景
适用于大跨度、大空间的建筑空间，如大型体育 场馆、会展中心等。
详细描述
六面体网架由多个六面体单元组成，通过节点连 接形成完整的网架结构。它具有较高的承载能力 和稳定性，适用于承受较大荷载和跨度的建筑空 间。
设备要求较低。

组合网架结构-03PPT

组合网架结构-03PPT

结构优化设计
01
02
03
04
尺寸优化
调整结构元件的尺寸以满足性 能要求。
形状优化
改变结构的形状以改善性能或 降低成本。
拓扑优化
确定最佳的材料分布和支撑结 构。
多目标优化
同时考虑多个性能指标，以找 到最佳的折衷方案。
04 组合网架结构的施工方法
CHAPTER
拼装施工法
总结词
高效、快速
VS
详细描述
拱型组合网架
总结词
拱型组合网架是一种具有拱形结构的空间结构，其特点是具有较好的承载能力和稳定性，适用于需要承受较大竖 向荷载和水平荷载的建筑结构。
详细描述
拱型组合网架由多个拱形单元组成，这些拱形单元通过节点连接在一起，形成一个连续的空间结构。由于其拱形 的特点，拱型组合网架能够承受较大的竖向荷载和水平荷载，同时具有较好的抗侧刚度和抗震性能。
组合网架结构-03
目录
CONTENTS
• 组合网架结构概述 • 组合网架结构的类型与特点 • 组合网架结构设计 • 组合网架结构的施工方法 • 组合网架结构的工程实例
01 组合网架结构概述
CHAPTER
定义与特点
定义
组合网架结构是一种新型的空间 结构形式，由多个杆件通过节点 连接而成，形成一个整体。
设计原则与流程
详细设计
进行细部设计、载荷分析和稳定性验证。
优化设计
根据分析结果，对结构进行优化以提高性能或降低成本。
结构分析方法
有限元分析
使用离散化的数值模型来模拟 结构的响应。
线性静力分析
用于确定结构在恒定载荷下的 响应。
动力分析
研究结构在动态载荷或振动情 况下的响应。

手把手教你网架工程建模ppt

手把手教你网架工程建模ppt

网架工程详解第1章绘制网架01. 设置工程信息02. 识别上弦球、上弦杆03. 识别下弦球、下弦杆04. 识别斜腹杆设置工程信息01◆新建工程，根据图纸设置工程名称、地区、清单定额库等信息，结构类型选为网架结构；◆根据图纸绘制轴网，轴网绘制办法有两种：一种是手动绘制，另一种是通过CAD识别轴网绘制，本工程中轴网比较简单，选择手动绘制即可。

◆添加CAD图纸◆识别构件表--网架球节点材料表◆定位图纸，识别上弦球◆用面式钢板创建网架上下弦所在的平面◆平齐到面--将螺栓球平齐到钢板上表面◆识别网架杆件材料表，识别上弦杆◆执行批量切割◆图元显示功能--隐藏下弦球及下弦杆◆定位图纸，识别下弦球◆平齐到面--将螺栓球平齐到钢板下表面◆识别网架杆件材料表，识别下弦杆◆执行批量零件切割识别斜腹杆04◆识别网架杆件材料表，识别斜腹杆◆手动添加1轴、6轴、W轴和0W轴的腹杆◆执行批量零件切割第2章绘制钢柱01. 绘制钢柱02. 绘制节点03. 创建自定义细部，应用至相同部位绘制钢柱01◆绘制钢柱有两种方式：手动绘制或CAD识别钢柱，此工程中钢柱较少，因此选用手动进行绘制；◆根据图纸新建钢柱，选用智能布置布置钢柱，并调整钢柱标高；◆利用对齐功能调整钢柱的位置绘制节点02◆指定0W轴创建工作平面◆调整视图框，并利用图元显示功能，只显示0W轴的图元◆将视图调整到2D状态下，将柱顶大样的图纸设置比例，并定位到柱顶◆通过描图的方式绘制节点钢板◆切换到无工作平面，利用旋转功能布置另外两个方向的加劲板，并布置螺栓创建自定义细部，应用至全楼03◆将绘制好的节点创建为自定义细部◆利用创建细部—柱帽、柱顶，将该细部应用到其他相同部位第3章布置檩条01. 创建工作平面02. 绘制檩条节点创建工作平面01◆在上弦球所在的平面上，创建一个工作平面◆新建一个截面为H569*100*10*10的钢梁，调整视图框，只显示1轴的图元◆在1轴绘制钢梁，以上弦球面中点为绘制点◆旋转钢梁，使钢梁下表面与上弦球所在平面在一个面上绘制檩条节点02◆绘制檩条支座的竖管--新建截面为HD76*4的腹杆，以上弦球面中点与钢梁上表面棱中点为腹杆的起点和终点，绘制1轴上的腹杆；◆绘制支座的钢板—指定1轴创建工作平面，切换到2D状态；◆将檩条节点大样的图纸手动定位，通过描图的方式绘制出钢板；◆布置檩条◆布置螺栓◆将檩条节点创建为自定义节点，应用到其他相同部位◆删除钢梁◆利用阵列、复制等功能将其他位置的檩条补充完整THANKS 谢谢。

网架看图学习PPT课件

网架看图学习PPT课件
图3.30 焊接空心球节点
第2页/共50页
➢ 焊接空心球是由两块钢板经加热压成两个半球，然后 相焊而成。分加肋、不加肋（图3.31）。
➢ 空心球径等于或大于300㎜，且杆件内力较大，需要提 高承载力时，球内可加环肋
a 无肋
图3.31 焊接空心球节点
第3页/共50页
b 有肋
第4页/共50页
第5页/共50页

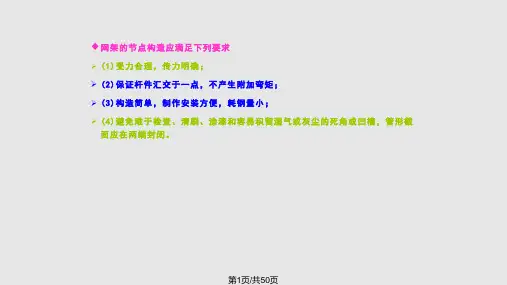

网架的节点构造应满足下列要求 ➢ (1)受力合理，传力明确； ➢ (2)保证杆件汇交于一点，不产生附加弯矩； ➢ (3)构造简单，制作安装方便，耗钢量小； ➢ (4)避免难于检查、清刷、涂漆和容易积留湿气或灰尘的死角或凹槽，管形截
面应在两端封闭。
第1页/共50页
3.6.1焊接空心球节点
➢ 焊接空心球节点构造简单，适用于连 接钢管杆件（图3.30）球面与管件接 时，只需将钢管沿正截切断，施工方 便。
空心球外径D
a ——球面上连接杆件之间的缝隙不宜小于10㎜（图
3.32）
θ——汇交于球节点任意两钢管杆件间的夹 d1，d 2 ——组成θ角的钢管外径
图3.32 空心球节点空隙
第6页/共50页
➢ 当空心球直径为120~500㎜时，其受压、受拉承载力设计值可分别按下列公式计 算 （a）受压空心球
（b）受拉空心球
图3.33 加衬管连接
第8页/共50页
3.6.2螺栓球结点
螺栓球结点的构造 ➢ 螺栓球结点由钢球、螺栓、套筒、销钉（或螺钉）和锥头（或封板）等零件组成
（图3.34），适用于连接钢管杆件。
图3.34 螺栓球连接节点示意图
第9页/共50页
第10页/共50页
第11页/共50页
第12页/共50页
第13页/共50页

空间网架结构设计PPT课件

空间网架结构设计PPT课件
结构型式
•跨度在5060m时，常用双铰实腹式框架(常用工字形截面)
减轻基础负担；结构可外露；横梁高度可取跨度的1/201/12 设置预应力拉杆减少跨中弯矩，横梁高度可取跨度的1/401/30
第4页/共33页
框架结构(2)
•跨度较大时，常用双铰格构式框架 跨度超过100m时，宜采用无铰格构式框架
第5页/共33页
拱式结构(1)
特点
•拱式屋盖受力合理 •比梁式和框架式屋盖结构经济指标好(跨度超过80m时尤为显著)
结构布置
•跨度为4060m时，拱间距可取610m，无檩或型钢檩条
第7页/共33页
拱式结构(2)
•跨度达100m左右时，宜采用相距36m的拱对，拱对间距为915m
第8页/共33页
拱式结构(3)
第14页/共33页
正放抽空四角锥网架
网架和网壳结构(4)
斜放四角锥网架
斜放四角锥网架
受力合理，杆件数量少 屋面板类型多 屋面组织排水较困难
棋盘形四角锥网架
保持正放四角锥网架周边四角锥 不变，中间四角锥间隔抽空，下 弦杆呈正交斜放，上弦杆呈正交 正放。 克服了斜放四角锥网架屋面板类 型多，屋面组织排水较困难的缺 点。
网架形式
两向正交正放，正放四角锥 正放抽空四角锥
两向正交斜放，棋盘形四角锥 斜放四角锥，星形四角锥
钢筋混凝土屋面体系
网格数
跨高比(24)+0.22 1014 (68)+0.08L2
钢檩条屋面体系
网格数
跨高比
(68)+0.07L2 (1317)+0.03L2
注：L2 是以米计的网架短向跨度；跨度小于18米时网格数可适当减少。
大跨度房屋钢结构的类型
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

网架工程详解
第1章绘制网架01. 设置工程信息
02. 识别上弦球、上弦杆
03. 识别下弦球、下弦杆
04. 识别斜腹杆
设置工程信息
01
◆新建工程，根据图纸设置工程名称、地区、清单定额库等信息，结构类型选为网架结构；
◆根据图纸绘制轴网，轴网绘制办法有两种：一种是手动绘制，另一种是通过CAD识别轴网绘制，本工程中轴网
比较简单，选择手动绘制即可。

◆添加CAD图纸
◆识别构件表--网架球节点材料表
◆定位图纸，识别上弦球
◆用面式钢板创建网架上下弦所在的平面◆平齐到面--将螺栓球平齐到钢板上表面◆识别网架杆件材料表，识别上弦杆
◆执行批量切割
◆图元显示功能--隐藏下弦球及下弦杆◆定位图纸，识别下弦球
◆平齐到面--将螺栓球平齐到钢板下表面◆识别网架杆件材料表，识别下弦杆
◆执行批量零件切割
识别斜腹杆
04
◆识别网架杆件材料表，识别斜腹杆
◆手动添加1轴、6轴、W轴和0W轴的腹杆
◆执行批量零件切割
第2章绘制钢柱01. 绘制钢柱
02. 绘制节点
03. 创建自定义细部，应
用至相同部位
绘制钢柱
01
◆绘制钢柱有两种方式：手动绘制或CAD识别钢柱，此工程中钢柱较少，因此选用手动进行绘制；
◆根据图纸新建钢柱，选用智能布置布置钢柱，并调整钢柱标高；
◆利用对齐功能调整钢柱的位置
绘制节点
02
◆指定0W轴创建工作平面
◆调整视图框，并利用图元显示功能，只显
示0W轴的图元
◆将视图调整到2D状态下，将柱顶大样的图
纸设置比例，并定位到柱顶
◆通过描图的方式绘制节点钢板
◆切换到无工作平面，利用旋转功能布置另
外两个方向的加劲板，并布置螺栓
创建自定义细部，应用至全楼
03
◆将绘制好的节点创建为自定义细部
◆利用创建细部—柱帽、柱顶，将该细部应用到其他相同部位
第3章布置檩条
01. 创建工作平面
02. 绘制檩条节点
创建工作平面
01
◆在上弦球所在的平面上，创建一个工作平面
◆新建一个截面为H569*100*10*10的钢梁，调整视图框，只显示1轴的图元
◆在1轴绘制钢梁，以上弦球面中点为绘制点
◆旋转钢梁，使钢梁下表面与上弦球所在平面在一个面上
绘制檩条节点
02
◆绘制檩条支座的竖管--新建截面为HD76*4的腹杆，以上弦球面中点与钢梁上表面棱中点为腹杆的起点和终点，
绘制1轴上的腹杆；
◆绘制支座的钢板—指定1轴创建工作平面，切换到2D状态；
◆将檩条节点大样的图纸手动定位，通过描图的方式绘制出钢板；
◆布置檩条
◆布置螺栓
◆将檩条节点创建为自定义节点，应用到其他相同部位
◆删除钢梁
◆利用阵列、复制等功能将其他位置的檩条补充完整
THANKS 谢谢。
