UML系统建模基础教程课后答案第一章面向对象设计与UML1.填空题(1)UML(2)封装继承多态(3)继承(4)瀑布模型喷泉模型基于组件的开发模型XP开发模型2.选择题(1) C(2) A B C D(3) A B C D(4) A B C(5) A3.简答题1.试述对象和类的关系。
(1)类是具有相同或相似结构、操作和约束规则的对象组成的集合，而对彖是某一类的具体化实例，每一个类都是具有某些共同特征的对象的抽象。
类与对象的关系就如模具和铸件的关系，类的实例化结果就是对象，而对一类対象的抽象就是类.类描述了一组有相同特性和相同行为的对象。
第二章UML通用知识点综述1.填空题(1)依赖泛化关联实现(2)视图图模型元素(3)实现视图部署视图(4)构造型标记值约束(5)规格说明修饰通用划分2.选择题(1) D(2) C(3) A(4) A B(5) D3.简答题(1)在UML中面向对象的事物有哪几种？在UML中，定义了四种基本的面向对象的事物，分别是结构事物、行为事物、分组事物和注释事物等。
(2)请说出构件的种类。
构件种类有：源代码构件、二进制构件和可执行构件。
(3)请说出试图有哪些种类。
在UML中主要包括的视图为静态视图、用例视图、交互视图、实现视图、状态机视图、活动视图、部署视图和模型管理视图。
(4)请说出视图和图的关系。
视图和图是包含和被包含的关系。
在每一种视图中都包含一种或多种图。
(5)请简述UML的通用机制。
UML提供了一些通用的公共机制，使用这些通用的公共机制(通用机制)能够使UML在各种图中添加适当的描述信息，从而完善UML的语义表达。
逋常，使用模型元素的基本功能不能够完善的表达所要描述的实际信息，这些通用机制可以有效地帮助表达，帮助我们进行有效的UML 建模。
UML提供的这些通用机制，贯穿于整个建模过程的方方面面。
前面我们提到，UML的通用机制包括规格说明、修饰和通用划分三个方面。
第三章Rational统一过程1.填空题(1)角色活动产物工作流(2)逻辑视图过程视图物理视图开发视图用例视图(3)设计开发验证(4)二维(5)周期迭代过程里程碑2.选择题(1) A B C D(2) A C D(3) A C D(4) A B C(5) A B C D3.简答题(1)请描述迭代过程有几个阶段。
uml课后习题答案第一章系统建模与分析设计的演变课后习题：1、A2、C3、D4、B5、软件按照其工作方式可划分为实时处理软件、分时处理软件、交互式软件和批处理软件。
6、软件生存周期由软件的定义、软件的开发和软件的使用维护和更新换代三部分组成。
7、软件开发模型有瀑布模型、增量模型、螺旋模型、智能模型和快速原型模型等五种主要模型8、面向对象技术采用以类为中心的封装、继承、多态等不仅支持软件复用，而且使软件维护工作可靠有效，可实现软件系统的柔性制造。
9、UML的优点是：唯一性、连续性、维护性、复用性和完善性。
第二章统一建模语言UML1、A2、B3、C4、D5、B6、UML分析和设计模型由三类模型图表示，三类模型图是：用例模型图、静态模型图和动态模型图。
7、UML的软件统一开发过程，即生命周期按时间顺序可以划分为，开始，详细设计，系统构造和移交四个阶段及阶段中一系列的循环重复。
8、UML开发过程是一种二维结构软件开发过程，软件项目开发过程流程包括的核心工作内容是，分析，设计，实现，测试和配置9、UML中的五个不同的视图可以完整地描述出所建造的系统，这五种视图是用例视图、逻辑视图、构件视图、进程视图和配置视图。
10、UML中有10中基本图可以完整地描述出所有建造的系统，这10中视图是用例图、类图、对象图、包图、构件图、配置图、序列图、活动图、状态图和合作图。
第三章需求分析与用例建模习题：1、B2、A3、C4、D5、B6、A7、A8、UML软件开发过程需求分析阶段产生的模型由三类模型图表示。
他们是：用例模型图、静态模型图和动态模型图。
9、CRC卡中的描述由类名、类特征、类类型、责任和协作者共五部分组成10、软件项目的目的的可行性研究分析中，技术可行性研究包括风险分析、资源分析、技术分析三部分组成11、在UML软件开发过程的需求分析阶段，建立用例模型的步骤分为，确定系统的范围和边界，确定系统的执行者和用例，对用例进行描述，定义用例之间的关系和审核用例模型。

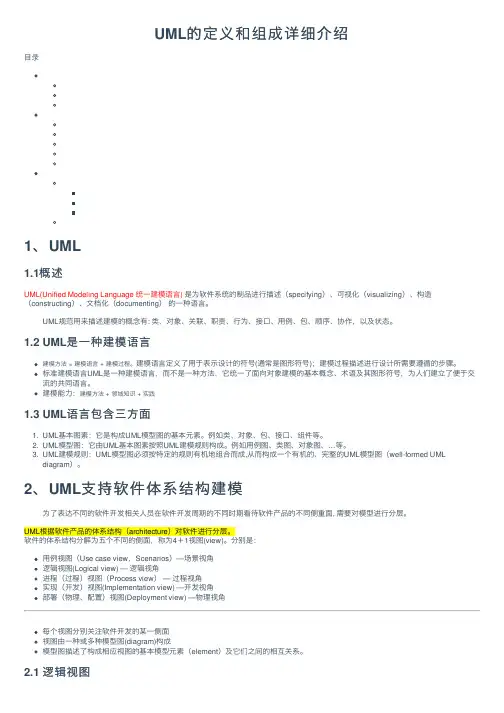

UML的定义和组成详细介绍⽬录1、UML1.1概述UML(Unified Modeling Language 统⼀建模语⾔) 是为软件系统的制品进⾏描述（specifying）、可视化（visualizing）、构造（constructing）、⽂档化（documenting）的⼀种语⾔。
UML规范⽤来描述建模的概念有: 类、对象、关联、职责、⾏为、接⼝、⽤例、包、顺序、协作，以及状态。
1.2 UML是⼀种建模语⾔建模⽅法 = 建模语⾔ + 建模过程。
建模语⾔定义了⽤于表⽰设计的符号(通常是图形符号)；建模过程描述进⾏设计所需要遵循的步骤。
标准建模语⾔UML是⼀种建模语⾔，⽽不是⼀种⽅法，它统⼀了⾯向对象建模的基本概念、术语及其图形符号，为⼈们建⽴了便于交流的共同语⾔。
建模能⼒：建模⽅法 + 领域知识 + 实践1.3 UML语⾔包含三⽅⾯1. UML基本图素：它是构成UML模型图的基本元素。
例如类、对象、包、接⼝、组件等。
2. UML模型图：它由UML基本图素按照UML建模规则构成。
例如⽤例图、类图、对象图、…等。
3. UML建模规则：UML模型图必须按特定的规则有机地组合⽽成,从⽽构成⼀个有机的、完整的UML模型图（well-formed UMLdiagram）。
2、UML⽀持软件体系结构建模为了表达不同的软件开发相关⼈员在软件开发周期的不同时期看待软件产品的不同侧重⾯, 需要对模型进⾏分层。
UML根据软件产品的体系结构（architecture）对软件进⾏分层。
软件的体系结构分解为五个不同的侧⾯，称为4＋1视图(view)。
分别是：⽤例视图（Use case view，Scenarios）—场景视⾓逻辑视图(Logical view) — 逻辑视⾓进程（过程）视图（Process view） — 过程视⾓实现（开发）视图(Implementation view) —开发视⾓部署（物理、配置）视图(Deployment view) —物理视⾓每个视图分别关注软件开发的某⼀侧⾯视图由⼀种或多种模型图(diagram)构成模型图描述了构成相应视图的基本模型元素（element）及它们之间的相互关系。
13种uml简介、工具及示例UML（Unified Modeling Language）是一种用于软件开发的标准化建模语言，它使用图形表示法来描述软件系统的不同方面。
在软件开发过程中，使用UML可以帮助开发人员更清晰地理解系统的结构和行为，从而更好地进行设计和实现。
UML提供了包括结构模型、行为模型和交互模型在内的多种建模方式，其中每种模型都有各自的符号和语法规则。
通过使用这些模型，开发人员可以将系统分解成不同的部分，然后逐步细化这些部分的设计，以便更好地组织和管理项目。
在UML中，最常用的建模元素包括用例图、类图、时序图、活动图、状态图等。
每种图表都有其特定的用途和表达能力，开发人员可以根据实际需要选择合适的图表进行建模。
除了建模元素外，UML还定义了一系列的建模工具，这些工具可以帮助开发人员更高效地进行建模和分析。
其中一些常用的建模工具包括Enterprise Architect、Rational Rose、StarUML等。
下面将对13种UML简介、工具及示例进行详细介绍：1. 用例图（Use Case Diagram）用例图是UML中描述系统功能和用户交互的基本图表之一。
它用椭圆表示用例，用直线连接用例和参与者，展示了系统外部用户和系统之间的交互。
用例图可以帮助开发人员更清晰地理解系统的功能需求，从而指导系统的设计和实现。
示例：一个简单的在线购物系统的用例图包括用例“浏览商品”、“添加商品到购物车”、“提交订单”等，以及参与者“顾客”和“管理员”。
2. 类图（Class Diagram）类图是UML中描述系统结构和静态关系的基本图表之一。
它用矩形表示类，用线连接类之间的关系，包括关联关系、聚合关系、继承关系等。
类图可以帮助开发人员更清晰地理解系统的对象结构和类之间的关系，从而支持系统的设计和重构。
示例：一个简单的学生信息管理系统的类图包括类“学生”、“课程”、“教师”等，以及它们之间的关系如“选修”、“授课”等。
第一章系统建模与分析设计技术的演变一选择题1 封装是指把对象的（A）结合在一路，组成一个独立的对象。
A 属性和操作B 信息流C 信息和事件D 数据的集合2 封装是一种（C）技术，目的是使对象的生产者和利用者分离，使对象的概念和实现分开。
A 工程化B 系统保护C 信息隐蔽D 生产对象3 面向对象方式中的（D）机制使子类能够自动地拥有（复制）父类全数属性和操作A 约束B 对象映射C 信息隐蔽D 继承4 使得在多个类中能够概念同一个操作或属性名，冰镇每一个类中有不同的实现的一种方式是（B）A 继承B 多态性C 约束D 接口二填空题6．软件生存周期由（软件概念）、（软件开发）和（软件利用、保护和更新）三部份组成。
7．软件开发模型有（瀑布模型）、（渐增模型）、（演化模型）、（螺旋模型）和（智能模型）等5种要紧模型。
8．面向对象技术采纳以类为中心的（封装）、（继承）、（多态）等不仅支持软件复用，而且使软件保护共作靠得住有效，可实现系统的柔性制造9.UML的优势是（唯一性）、（持续性）、（保护性）、（复用性）和（慢慢完善）。
第二章统一建模语言UML一、选择题1. UML的软件以（A ）为中心，以系统体系结构为主线，采纳循环迭代渐增的方式进行开发A 用例B 对象C 类D 程序的（B）模型图是由类图、对象图、包图、构件图和配置图组成。
A 用例B 静态C 动态D 系统的（C）模型图由活动图、顺序图、状态图和合作图组成.A 用例B 静态C 动态D 系统的最终产物确实是最后提交的可执行的软件系统和（D）A 用户手册B 类图C 动态图D 响应的软件文档资料5.在UML的需求分析建模中，（B）模型图必需与用户反复交流并加以确认。
A 配置B 用例C 包D 动态二、填空题分析和设计模型由三类模型图表示。
三类模型图是：（用例）模型图、（构件）模型图和（配置）模型图。
开发进程是一种二维结构软件开发进程，软件项目开发进程流包括的核心工作内容是：（分析）、（设计）、（实现）、（测试）和（配置）中的五个不同的视图能够完整地描述出所建造的系统，这五种视图是（用例）视图、（逻辑）视图、（构件）视图、（进程）视图和（配置）视图。
UML面向对象分析、建模与设计课程教学大纲01课程说明课程代码：课程名称：UML面向对象分析、建模与设计/UML object-oriented analysis, modeling and design开课学期：4学分/学时：3/32+16课程类型：必修02课程的性质、目的与任务《UML面向对象分析、建模与设计》是软件工程专业中一门综合性很强的基础课程，主要内容包括软件工程与面向对象方法、UML的定义和背景、UML基础（UML构造块、UML通用机制、UML“4+1”架构、UML建模工具）、UML系统动态建模（用例图、活动图、状态机图、顺序图、通信图）、类图、对象图、包图、组件图、部署图、统一软件开发过程、UML具体实例等。
本课程的目的与任务是使学生通过本课程的学习，从UML的基本概念入手，由浅入深地认识和学习软件工程核心要素，以体系化、工程化的方法思考软件工程过程。
本课程除要求学生掌握UML的图示语法和语义，重点要求学生掌握设计软件的逻辑能力以及对软件内部各种组织结构的表达能力，掌握对事物的抽象能力和建模的基本思想，为更深入地学习和今后的实践打下良好的基础。
03教学内容及教学基本要求1.软件工程与面向对象方法（2学时）了解软件工程的概念和历史，了解软件工程的目标和原则；了解面向对象方法的概念和历史，了解面向对象方法的优点。
2.统一建模语言UML（2学时）了解UML的定义和历史背景；了解UML的目标和应用范围。
3.初识UML（2学时）掌握UML构造块，分别是事物、关系、图；掌握UML的通用机制；了解“4+1”架构；了解常用的UML建模工具。
4.用例图（2学时）了解用例的概念、设计方法和注意事项理解用例图的组成元素，分别为参与者、用例、用例图中的关系；理解并掌握用例图中的关系，分别为参与者间的泛化关系、参与者与用例的关联关系、用例间的泛化关系、用例间的依赖关系；理解用例描述的概念；掌握用例说明文档的书写；掌握用例图建模，分别为对系统的语境建模和对系统的需求建模；了解用例图的使用环境。
