6．1液压系统中为系统提供压力油的部件称为液压系统的能源部件或动力部件。
液压泵站一般由电动机、液压泵、油箱、安全阀等所组成，也可作为一个独立的液压装置，根据用户要求及依据使用条件配置集成块、设置冷却器、加热器、蓄能器以及相关电气控制装置。
6．2 液压泵按输出流量能否调节可以分为定量泵和变量泵；按压力分可分为低压泵、中压泵和高压泵；按结构形式分可以分为齿轮泵、叶片泵、柱塞泵和螺杆泵。
6．3 容积式液压泵主要具有以下基本特点：（1）具有若干个密封且又可以周期性变化的空间液压泵的输出流量与此空间的容积变化量和单位时间内的变化次数成正比，与其它因素无关。
（2）油箱内液体的绝对压力必须恒等于或大于大气压力这是容积式液压泵能够吸入油液的外部条件。
为保证液压泵正常吸油，油箱必须与大气相通，或采用的密闭的充压油箱。
（3）具有相应的配流机构配流机构可以将液压泵的吸油腔和排液腔隔开，保证液压泵有规律地连续吸排液体。
不同结构的液压泵，其配流机构也不相同。
6．4 如采用密闭式油箱则必须对油箱进行处理充压处理，否则液压泵就会因吸油困难而无法正常工作。
6．5 外啮合齿轮泵的泵体、端盖和齿轮的各个齿间槽组成了密封工作腔，而啮合线又把它们分隔为两个互不串通的吸油腔和压油腔。
当齿轮按一个方向旋转时，下方的吸油腔由于相互啮合的轮齿逐渐脱开，密封工作容积逐渐增大，形成部分真空。
油箱中的油液在外界大气压力作用下，经吸油管进入吸油腔，将齿间槽充满。
随着齿轮旋转，油液被带到上方的压油腔内。
在压油腔一侧，由于轮齿在这里逐渐进入啮合，密封工作腔容积不断减小，油液被挤出来，由压油腔输进入压力管路供系统使用。
外啮合齿轮泵的优点是结构简单，尺寸小，重量轻，制造方便，价格低廉，工作可靠，自吸能力强（允许的吸油真空度大），对油液污染不敏感，维护容易。
它的缺点是一些机件要承受不平衡径向力，磨损严重，泄漏大，工作压力的提高受到限制。
此外，它的流量脉动大，因而压力脉动和噪声都比较大。

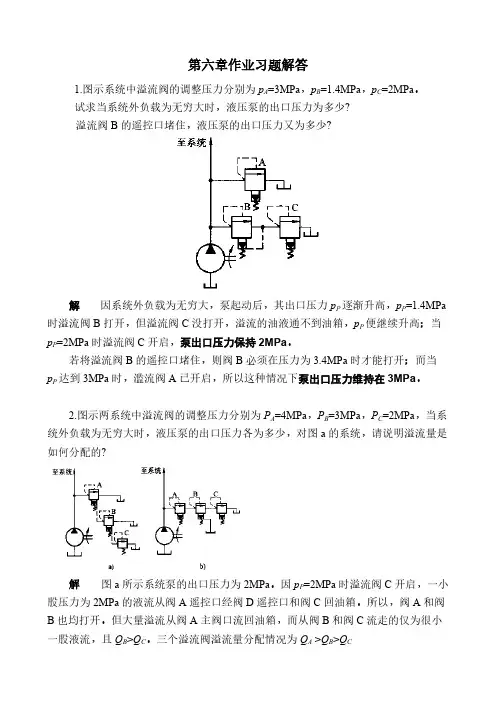

第六章作业习题解答1.图示系统中溢流阀的调整压力分别为p A=3MPa，p B=1.4MPa，p C=2MPa。
试求当系统外负载为无穷大时，液压泵的出口压力为多少?溢流阀B的遥控口堵住，液压泵的出口压力又为多少?解因系统外负载为无穷大，泵起动后，其出口压力p P逐渐升高，p P=1.4MPa 时溢流阀B打开，但溢流阀C没打开，溢流的油液通不到油箱，p P便继续升高；当p P=2MPa时溢流阀C开启，泵出口压力保持2MPa。
若将溢流阀B的遥控口堵住，则阀B必须在压力为3.4MPa时才能打开；而当p P达到3MPa时，滥流阀A已开启，所以这种情况下泵出口压力维持在3MPa。
2.图示两系统中溢流阀的调整压力分别为P A=4MPa，P B=3MPa，P C=2MPa，当系统外负载为无穷大时，液压泵的出口压力各为多少，对图a的系统，请说明溢流量是如何分配的?解图a所示系统泵的出口压力为2MPa。
因p P=2MPa时溢流阀C开启，一小股压力为2MPa的液流从阀A遥控口经阀D遥控口和阀C回油箱。
所以，阀A和阀B也均打开。
但大量溢流从阀A主阀口流回油箱，而从阀B和阀C流走的仅为很小图b所示系统，当负载为无穷大时泵的出口压力为6MPa。
因该系统中阀B遥控口接油箱，阀口全开，相当于一个通道，泵的工作压力由阀A和阀C决定，即p P=p A+p C=(4+2)=6MPa。
（注：B接油箱，B处的压力为0）3.图示系统溢流阀的调定压力为5MPa，减压阀的调定压力为2.5MPa。
试分析下列各工况，并说明减压阀阀口处于什么状态?1)当液压泵出口压力等于溢流阀调定压力时，夹紧缸使工件夹紧后，A、C点压力各为多少?2)当液压泵出口压力由于工作缸快进，压力降到1.5MPa时(工件原处于夹紧状态)，A、C点压力各为多少?3)夹紧缸在夹紧工件前作空载运动时，A、B、C点压力各为多少?解1)工件夹紧时，夹紧缸压力即为减压阀调整压力，p A=p C=2.5MPa。
液压与气压传动课后答案（左健民）第一章液压传动基础知识1-1液压油的体积为331810m -⨯，质量为16.1kg ，求此液压油的密度。
解： 23-3m 16.1===8.9410kg/m v 1810ρ⨯⨯ 1-2 某液压油在大气压下的体积是335010m -⨯，当压力升高后，其体积减少到3349.910m -⨯，取油压的体积模量为700.0K Mpa =，求压力升高值。
解： ''33343049.9105010110V V V m m ---∆=-=⨯-⨯=-⨯由0P K V V ∆=-∆知： 643070010110 1.45010k V p pa Mpa V --∆⨯⨯⨯∆=-==⨯ 1- 3图示为一粘度计，若D=100mm ，d=98mm,l=200mm,外筒转速n=8r/s 时，测得转矩T=40N ⋅cm,试求其油液的动力粘度。
解：设外筒内壁液体速度为0u08 3.140.1/ 2.512/2fu n D m s m s F TA r rl πτπ==⨯⨯===由 dudy du dyτμτμ=⇒= 两边积分得0220.422()()22 3.140.20.0980.10.0510.512a a T l d D p s p s u πμ-⨯-⨯⨯∴===1-4 用恩式粘度计测的某液压油（3850/kg m ρ=）200Ml 流过的时间为1t =153s ，20C ︒时200Ml 的蒸馏水流过的时间为2t =51s ，求该液压油的恩式粘度E ︒，运动粘度ν和动力粘度μ各为多少？ 解：12153351t E t ︒=== 62526.31(7.31)10/ 1.9810/E m s m s Eν--=︒-⨯=⨯︒ 21.6810Pa s μνρ-==⨯⋅1-5 如图所示，一具有一定真空度的容器用一根管子倒置一液面与大气相通的水槽中，液体与大气相通的水槽中，液体在管中上升的高度h=1m,设液体的密度为31000/kg m ρ=，试求容器内真空度。
典型液压系统实例分析液压系统是一种通过液体传递能量的系统，广泛应用于各个领域，例如工程机械、冶金设备、矿山机械等。
下面将分析一个典型的液压系统实例，以诠释液压系统的工作原理和应用。
汽车制动系统是应用液压技术的重要实例之一、它主要由制动器、制动辅助装置和制动液压系统组成。
在汽车制动系统中，制动液压系统负责实现制动效果。
其主要由液压油箱、液压泵、制动主缸、制动助力器、制动分泵、制动分泵阀、制动器和高压油管等组成。
当驾驶员将脚踩在制动踏板上时，通过制动助力器传递给制动主缸。
制动主缸内的活塞随即被推动，将制动压力传递给制动分泵，再通过制动分泵阀分配给各个制动器。
制动器内的活塞随后也被推动，使刹车片或刹车鼓与车轮接触。
当刹车片与刹车鼓接触时，液压系统内的液体被压缩，产生高压，将制动力传递给车轮，从而实现制动效果。
液压泵在制动液压系统中起到增压的作用。
它通过驱动液压油，使液体具有足够的压力来实现制动效果。
液压泵的工作原理是通过驱动机构，例如发动机，使泵内的活塞来回运动，从而形成液体的脉动流动。
制动液压系统中的液压油起到传递压力、润滑和冷却的作用。
液压油具有不可压缩性，使得液压系统能够稳定地传递压力。
液压油还能在制动过程中起到润滑和冷却的作用，以保证制动器正常工作。
制动助力器在汽车制动系统中起到辅助制动的作用。
通过增大驾驶员踏板的作用力，实现制动效果的提升。
制动助力器通常采用真空助力器或液压助力器。
总之，汽车制动系统是典型的液压系统实例之一、液压系统通过液体传递能量，具有高压、高参数的特点，能够为汽车制动器提供充足的制动力，保证汽车行驶的安全性。
通过液压泵、制动主缸、制动助力器等组件的协调工作，实现了制动效果的提升。
液压油在制动液压系统中发挥着关键作用，保障了制动器的正常工作。
