高三一轮复习 恒定电流

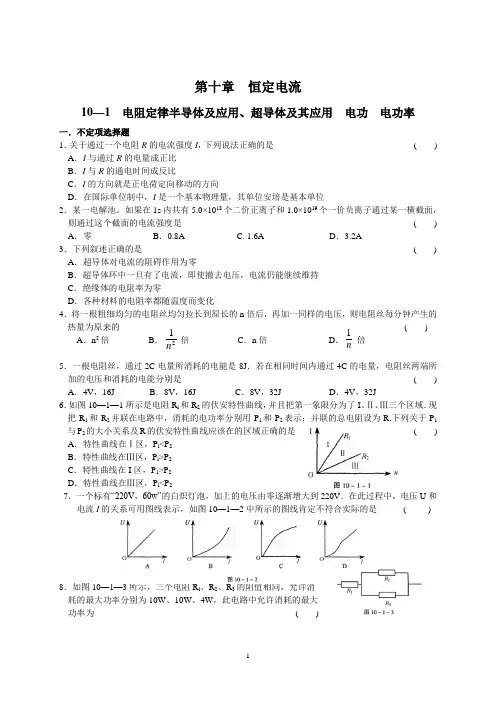

第十章 恒定电流10—1 电阻定律半导体及应用、超导体及其应用 电功 电功率一．不定项选择题 1．关于通过一个电阻R 的电流强度I ，下列说法正确的是 ( ) A ．I 与通过R 的电量成正比 B ．I 与R 的通电时间成反比C ．I 的方向就是正电荷定向移动的方向D ．在国际单位制中，I 是一个基本物理量，其单位安培是基本单位 2．某一电解池。

如果在1s 内共有5.0×1018个二价正离子和1.0×1019个一价负离子通过某一横截面，则通过这个截面的电流强度是 ( ) A ．零 B ．0.8A C. 1.6A D ．3.2A3．下列叙述正确的是 ( ) A ．超导体对电流的阻碍作用为零B ．超导体环中一旦有了电流，即使撤去电压，电流仍能继续维持C ．绝缘体的电阻率为零D ．各种材料的电阻率都随温度而变化4．将一根粗细均匀的电阻丝均匀拉长到原长的n 倍后，再加一同样的电压，则电阻丝每分钟产生的热量为原来的 ( )A ．n 2倍B ． 倍C ．n 倍D ． 倍5．一根电阻丝，通过2C 电量所消耗的电能是8J ．若在相同时间内通过4C 的电量，电阻丝两端所加的电压和消耗的电能分别是 ( ) A ．4V ，16J B ．8V ，16J C ．8V ，32J D ．4V ，32J 6．如图10—1—1所示是电阻R l 和R 2的伏安特性曲线，并且把第一象限分为了I 、Ⅱ、Ⅲ三个区域．现把R 1和R 2并联在电路中，消耗的电功率分别用P 1和P 2表示；并联的总电阻设为R.下列关于P 1与P 2的大小关系及R 的伏安特性曲线应该在的区域正确的是 ( ) A ．特性曲线在Ⅰ区，P l <P 2 B ．特性曲线在Ⅲ区，P l >P 2 C ．特性曲线在I 区，P 1>P 2 D ．特性曲线在Ⅲ区，P l <P 27．一个标有“220V ，60w”的白炽灯泡，加上的电压由零逐渐增大到220V ．在此过程中，电压U 和电流I 的关系可用图线表示，如图10—1—2中所示的图线肯定不符合实际的是 ( )8．如图10—1—3所示，三个电阻R l 、R 2、R 3的阻值相同，允许消 耗的最大功率分别为10W 、10W 、4W ，此电路中允许消耗的最大 功率为 ( )21nn1A．24W B．16WC．12W D．15W二、论述计算题9．如图10—1—4所示，变阻器的总电阻是10Ω，连线电阻不计，则当它的滑动片向右移动时，在A、B间能获得的最小电阻值为多少?最大电阻为多少?10．在彩色电视机的显像管中，从电子枪射出的电子在2×104V的高压下被加速，形成lmA的平均电流．求：(1)每秒钟轰击荧光屏的电子数目；(2)电子轰击荧光屏所消耗的功率是多少?(3)lh显像管耗电多少度?11．有三盏电灯L l、L2、L3，规格分别是“110V，100W”、“110V，40W”、“110V，25W”，要求接到电压是220V的电源上，使每盏灯都能正常发光，可以使用一只适当规格的电阻，应如何连接电路?12．如图10—1—5(甲)所示，一网络式电路，每个电阻均为R=100Ω，问C、D间应联人多大电阻才能使A、B间的总电阻与“格子”数目无关?若该电路接上380V恒定电源，则电源输出功率为多少?10一2闭合电路欧姆定律及其应用一、不定项选择题1．将四个电动势均为1.5V 、内阻均为0.25Ω的电池串联起来对外供电，要使此电池组输出功率为8W ，则输出电流可以为 ( ) A ．2A B ．1.5A C ．4A D ．2.5A2．如图10—2—1所示，电源电动势为E ，内阻为r ，合上开关S 后各电灯恰能正常发光．如果某一时刻电灯L 1的灯丝烧断，则 ( ) A. L 3变亮，L 2、L 4变暗 B ．L 2、L 3变亮，L 4变暗 C ．L 4变亮，L 2、L 3变暗 D ．L 3、L 4变亮，L 2变暗 3．如图10—2—2所示，电源电动势为E ，内阻不计，其中R 1=R ，R 2=R 3=2R ，R 4=6R ，则电势 ( )4,3.43,32.43,32.4,3.E U E UD E U EUC EU E U B E U E U A BABAB A B A -=-=-=-=====4．如图10—2—3所示，直线A和B分别为电源a、b的路端电压与电流的关系图象，设两个电源的内阻分别为r a和r b．若将一定值电阻R0分别接到a、b两电源上，通过R0的电流分别为，I a和I b则( ) A．r a=r b，I a=I b B．r a>r b，I a>I b C．r a>r b，I a=I b D．r a>r b，I a<I b5．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为( ) A．1Ω B．2Ω C．4Ω D．8Ω6．如图10—2—4所示，当闭合电键后，发现两只小灯泡(均为“3V、1W”)都不亮，用电压表测得U ac =U bd =6V，如果各段导线及接线均无问题，下面错误．．的判断是( )A．L1灯丝断了B．L2灯丝断了C．可变电阻器R的电阻丝断了D．电键K接触不良7．电动势为E、内阻为r的电池与固定电阻R0可变电阻R串联，如图10—2—5所示，设R0=r，R ab =2r．当变阻器的滑动片自a端向b端滑动时，下列各物理量中随之减小的是A．电池的输出功率B．变阻器消耗的功率C．固定电阻R0上消耗的功率D．电池内电阻上消耗的功率8．把“220V、100W”的A灯与“220V、200W”的B灯串联后接入220V的电路中，则( ) A．两灯电阻之比为R A：R B=2:1 B．两灯所分电压之比为U A : U B=1:2C．两灯消耗的实际功率之比为P A : P B=2:1 D．串联后允许接入的最大电压为330V二、论述计算题=1.5Ω，9．如图10—2—6的电路中，电源电动势是6V，内电阻是0.5Ω，RR2=2Ω，可变电阻器R的最大阻值为2Ω，在滑片P从R的最上端滑到最下端的过程中，电路中通过R1的电流最大值是多少?M、N两点间的电压最大值是多少伏?10．一块均匀的半圆薄电阻合金片P，先将它按图10—2—7(a)的方式接在金属板A、B之间。

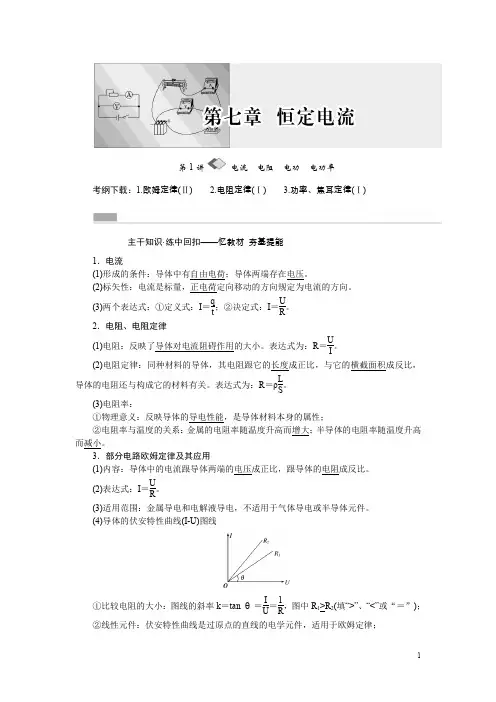

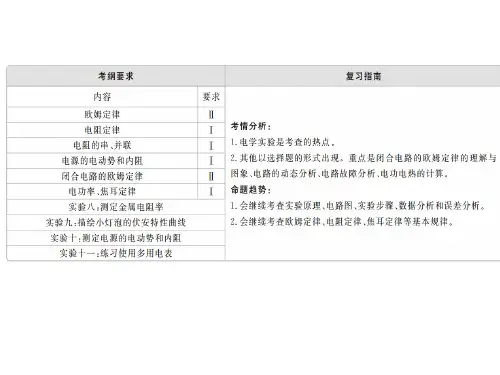

第1讲电流 电阻 电功 电功率考纲下载：1.欧姆定律(Ⅱ) 2.电阻定律(Ⅰ) 3.功率、焦耳定律(Ⅰ)主干知识·练中回扣——忆教材 夯基提能1．电流(1)形成的条件：导体中有自由电荷；导体两端存在电压。

(2)标矢性：电流是标量，正电荷定向移动的方向规定为电流的方向。

(3)两个表达式：①定义式：I ＝q t ；②决定式：I ＝UR 。

2．电阻、电阻定律(1)电阻：反映了导体对电流阻碍作用的大小。

表达式为：R ＝UI。

(2)电阻定律：同种材料的导体，其电阻跟它的长度成正比，与它的横截面积成反比，导体的电阻还与构成它的材料有关。

表达式为：R ＝ρLS。

(3)电阻率：①物理意义：反映导体的导电性能，是导体材料本身的属性； ②电阻率与温度的关系：金属的电阻率随温度升高而增大；半导体的电阻率随温度升高而减小。

3．部分电路欧姆定律及其应用(1)内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

(2)表达式：I ＝UR。

(3)适用范围：金属导电和电解液导电，不适用于气体导电或半导体元件。

(4)导体的伏安特性曲线(I-U)图线①比较电阻的大小：图线的斜率k ＝tan θ＝I U ＝1R ，图中R 1>R 2(填“>”、“<”或“＝”)；②线性元件：伏安特性曲线是过原点的直线的电学元件，适用于欧姆定律；③非线性元件：伏安特性曲线不是过原点的直线的电学元件，不适用于欧姆定律。

4．电功率、焦耳定律(1)电功：电路中电场力移动电荷做的功。

表达式为W ＝qU ＝UIt 。

(2)电功率：单位时间内电流做的功。

表示电流做功的快慢。

表达式为P ＝Wt ＝UI 。

(3)焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。

表达式为Q ＝I 2Rt 。

(4)热功率：单位时间内的发热量。

表达式为P ＝Qt。

巩固小练1．判断正误(1)电流是矢量，电荷定向移动的方向为电流的方向。

（8）恒定电流——2025高考物理一轮复习易混易错专项复习一、易错点分析1. 电阻求解误区警示（1）在分析图线时，要注意区分是I -U 图线还是U -I 图线。

（2）对线性元件U U R I I ∆==∆；对非线性元件U U R I I∆=≠∆。

2. 电源输出功率的求解思路及方法（1）当R 向接近r 阻值方向变化时，P 出增大，当R 向远离r 阻值的方向变化时，P 出减小。

（2）除最大输出功率以外，同一个输出功率P 有两个外电阻值R 1、R 2与之对应（如图中水平虚线)。

根据输出功率相等可推得R 1、R 2满足R 1·R 2=r 2。

（3）在电路中同时有两个及以上用电器时，在讨论某个用电器获得最大功率时，应采用等效电源法，将用电器获得最大功率问题转化为电源最大输出功率的问题进行求解。

3. 求电源最大输出功率的常见误区注意结论“当外电阻等于内电阻时，电源有最大输出功率”的适用条件为电源电动势及内阻恒定，若电源内阻可变，则上述结论不成立，应采用其他方法求解，如等效电源法等。

4. 电荷变化量求解误区警示在含电容器电路中，当电路发生变化时，除了要判断和计算电容器两端的电压外，还必须要判断电容器极板上极性的变化，防止出现电容器先放电后反向充电的现象。

若如此，则通过每根导线的电荷量等于始末状态电容器电量之和。

二、易错训练1.如图甲所示的电路，其中电源电动势6V E =，内阻2Ωr =，定值电阻4ΩR =，已知滑动变阻器消耗的功率P 与其接入电路的阻值P R 的关系如图乙所示。

则下列说法中正确的是( )A.图乙中滑动变阻器的最大功率22W P =B.图乙中126Ω,12ΩR R ==C.滑动变阻器消耗功率P 最大时，定值电阻R 消耗的功率也最大D.调整滑动变阻器P R 的阻值从最右端滑到最左端，电源的效率先增大后减少2.如图所示为某控制电路的一部分，已知24V AA U '=，如果电阻6k R =Ω，16k R =Ω，23k R =Ω，则BB U '不可能为( )A.12 VB.8 VC.6 VD.3 V3.一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( )4.在如图所示的自动控制电路中，当开关S 断开时，工作电路的情况是( )A.灯亮，电动机转起来，电铃响B.灯亮，电动机转起来，电铃不响C.灯不亮，电动机不转，电铃响D.灯亮，电动机不转，电铃响5.LC 振荡电路在测量、自动控制、无线电通信等领域有广泛应用。

第2讲闭合电路的欧姆定律电功与电热知识巩固练习1．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压【答案】C【解析】电动势是反映电源通过非静电力做功将其他形式的能转化为电能的本领的物理量．电动势越大说明这种转化本领越强，但不能说明储存的电能越多．故A、B错误，C正确．闭合电路中电源两端电压大小等于外电压大小，故D错误．2．(2021年龙岩质检)如图所示，电源内阻为r，灯L1、L2的电阻分别为R1、R2，滑动变阻器最大阻值为R0.假设灯的电阻不变．某同学合上开关后，将变阻器滑片P由a端向b端移动时，则( )A．若R2>R0，L2亮度一定先变亮后变暗B．若R2>R0，电源的输出功率一定逐渐变大C．若R2<R0，L1亮度一定先变暗后变亮D．若R2<R0，电源的效率一定逐渐变大【答案】C【解析】当R2＞R0时，灯L2与滑动变阻器的左部分串联的总电阻一定大于右部分的电阻．当变阻器的滑片P由a端向b端移动时，总电阻增大，所以总电流减小，通过灯L1的电流减小，L1变暗；通过L2的电流变大，L2变亮．因不知道电源内阻与外电阻的大小关系，所以电源的输出功率无法判断，故A、B错误．当R2＜R0时，灯L2与滑动变阻器的左部分串联的总电阻先大于后小于右部分的电阻，当变阻器的滑片P由a端向b端移动时，总电阻先增大后减小，所以总电流先减小后增大，所以通过灯L1的电流先减小后增大，L1先变暗后变亮，故C正确；外电阻先增大后减小，所以电源的效率先增大后减小，故D 错误．3．(2021年南通月考)如图所示的电路中，闭合开关S后，灯L1、L2都能发光．后来由于某种故障使灯L2突然变亮(未烧坏)，电压表的读数增大，由此可推断，这一故障的原因可能是( )A ．电阻R 1断路B ．电阻R 2短路C ．灯L 1两接线柱间短路D ．电阻R 2断路【答案】D【解析】因为电压表的读数增大，所以路端电压增大，电源内阻上的电压减小，说明总电流减小，电路总电阻增大．若电阻R 1断路，会导致总电阻增大，总电流减小，而此时灯L 2两端电压会减小，致使灯L 2变暗，A 错误．若电阻R 2短路，灯L 2将不亮，B 错误．若灯L 1两接线柱间短路，电路的总电阻减小，总电流增大，电压表的读数减小，C 错误．若电阻R 2断路，电路的总电阻增大，总电流减小，电压表的读数增大，符合题意，而总电流减小，导致内电压和灯L 1、R 1并联部分电压减小，灯L 2两端电压增大，灯L 2变亮，D 正确．4．(2021年济宁检测)如图，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，V 与A 分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )A ．V 的读数变大，A 的读数变小B ．V 的读数变大，A 的读数变大C ．V 的读数变小，A 的读数变小D ．V 的读数变小，A 的读数变大【答案】B【解析】S 断开，相当于电阻变大，则由闭合电路欧姆定律可得电路中总电流减小，故路端电压增大，V 的读数变大．把R 1归为内阻，内电压减小，故R 3中的电压增大，由欧姆定律可知R 3中的电流也增大，电流表示数增大，故B 正确．5．一个微型吸尘器的直流电动机的额定电压为U ，额定电流为I ，线圈电阻为R .将它接在电动势为E 、内阻为r 的直流电源的两极间，电动机恰好能正常工作．则( )A ．电动机消耗的总功率为I 2R B ．电动机消耗的热功率为U 2RC ．电源的输出功率为EID ．电源的效率为1－IrE 【答案】D 【解析】电动机不是纯电阻，电动机消耗的总功率为UI ，A 错误．电动机消耗的热功率为I 2R ，B 错误．电源的输出功率为UI ，C 错误．电源的效率为U E ＝E －Ir E，D 正确． 6．(多选)如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线．曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P (5.2,3.5)、Q (6,5)．如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是( )A ．电源1与电源2的内阻之比是3∶2B ．电源1与电源2的电动势之比是1∶1C ．在这两种连接状态下，小灯泡的电阻之比是1∶2D ．在这两种连接状态下，小灯泡消耗的功率之比是7∶10【答案】AB【解析】根据图像可知，E 1＝E 2＝10 V ，r 1＝54 Ω，r 2＝56Ω，所以r 1∶r 2＝3∶2，E 1∶E 2＝1∶1，A 、B 正确；曲线Ⅲ与其他两条直线的交点坐标表示该小灯泡在这两种连接状态下的工作电压和工作电流，根据坐标值可求出此时小灯泡消耗的功率分别为P 1＝18.2 W 和P 2＝30 W ，小灯泡的电阻分别为R 1＝3552 Ω，R 2＝56Ω，故C 、D 错误． 7．(多选)(2021年信阳质检)如图所示，电源电动势为E ，内阻为r .闭合开关S ，在滑动变阻器R 的滑片缓慢地从最左端向右移动一段距离的过程中，电压表示数的变化量为ΔU ，电流表示数的变化量为ΔI .电流表的示数为I 时，电容器的带电量为Q .则在这个过程中，下列图像正确的是( )A B C D【答案】BD【解析】电压表测量滑动变阻器的电压，电流表测量干路电流，根据闭合电路欧姆定律U＝E －I (R 1＋r )得ΔU ＝ΔI (R 1＋r )，解得ΔU ΔI＝R 1＋r 不变，故A 错误，B 正确．在滑动变阻器R 的滑片缓慢地从最左端向右移动一段距离的过程中，变阻器接入电路的电阻减小，根据闭合电路欧姆定律可知电路中总电流I 增大，电阻R 1两端电压增大．根据Q ＝UC ＝CR 1I 可知，Q －I 图像是过原点的倾斜直线．故C 错误，D 正确．综合提升练习8．(多选)如图所示的电路中，电源内阻忽略不计．闭合开关S ，电压表示数为U ，电流表示数为I .在滑动变阻器R 1的滑片P 由a 端滑到b 端的过程中( )A ．U 先变大后变小B ．I 先变小后变大C ．U 与I 比值先变大后变小D ．U 变化量与I 变化量比值等于R 3【答案】BC【解析】据题意，由于电源内阻不计，电压表的示数总是不变，故A 错误．滑片滑动过程中，电阻R 1的阻值先增大后减小，电压不变，所以电流表示数先减小后增大，故B 、C 正确．由于电压表示数没有变化，D 错误．9．(多选)如图所示的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S ，下列说法正确的有( )A ．路端电压为10 VB ．电源的总功率为10 WC ．a 、b 间电压的大小为5 VD ．a 、b 间用导线连接后，电路的总电流为1 A【答案】AC【解析】I ＝E R ＝1 A ，所以路端电压U R ＝IR ＝10 V ，A 正确．电源的总功率P ＝IE ＝12 W ，B 错误．由串并联电路特点得a 、b 的电流均为0.5 A ，所以U a b ＝0.5×(15－5) V ＝5 V ，C 正确．a 、b 间用导线连接后，根据电路的连接可求得外电路的电阻为7.5 Ω，回路的总电阻为9.5 Ω，D 错误．10．某地要把河水抽高20 m 使之进入蓄水池．用一台电动机通过传动效率为80%的皮带带动效率为60%的离心水泵工作．工作电压为380 V ，此时输入电动机的电功率为19 kW ，电动机的内阻为0.4 Ω.已知水的密度为1×103 kg/m 3，重力加速度g 取10 m/s 2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864 m 3的水需要的时间(不计进、出水口的水流速度)．【答案】(1)1×103 W (2)2×104 s【解析】(1)设电动机的电功率为P ，则P ＝UI .设电动机内阻r 上消耗的热功率为P r ，则P r ＝I 2r ，代入数据解得P r ＝1×103 W.(2)设蓄水总质量为M ，所用抽水时间为t .已知抽水高度为h ，容积为V ，水的密度为ρ，则M ＝ρV .设质量为M 的河水增加的重力势能为ΔE p ，则ΔE p ＝Mgh .设电动机的输出功率为P 0，则P 0＝P －P r .根据能量守恒定律得P 0t ×60%×80%＝ΔE p .代入数据解得t ＝2×104 s ．。

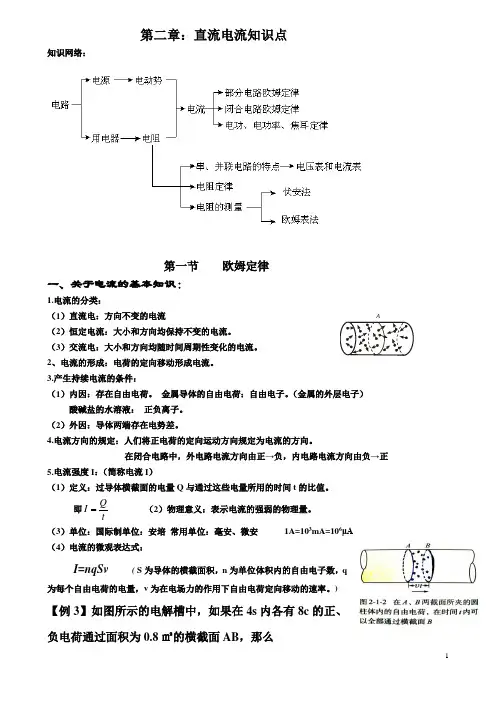

A第二章：直流电流知识点知识网络：第一节 欧姆定律一、关于电流的基本知识：1.电流的分类：（1）直流电：方向不变的电流（2）恒定电流：大小和方向均保持不变的电流。

（3）交流电：大小和方向均随时间周期性变化的电流。

2、电流的形成：电荷的定向移动形成电流。

3.产生持续电流的条件：（1）内因：存在自由电荷。

金属导体的自由电荷：自由电子。

（金属的外层电子） 酸碱盐的水溶液： 正负离子。

（2）外因：导体两端存在电势差。

4.电流方向的规定：人们将正电荷的定向运动方向规定为电流的方向。

在闭合电路中，外电路电流方向由正→负，内电路电流方向由负→正5.电流强度I ：（简称电流I ）（1）定义：过导体横截面的电量Q 与通过这些电量所用的时间t 的比值。

即tQI（2）物理意义：表示电流的强弱的物理量。

（3）单位：国际制单位：安培 常用单位：毫安、微安 1A=103mA=106μA （4）电流的微观表达式：I=nqSv( S 为导体的横截面积，n 为单位体积内的自由电子数，q为每个自由电荷的电量，v 为在电场力的作用下自由电荷定向移动的速率。

)【例3】如图所示的电解槽中，如果在4s 内各有8c 的正、负电荷通过面积为0.8㎡的横截面AB ，那么⑴在图中标出正、负离子定向移动的方向； ⑵电解槽中的电流方向如何？ ⑶4s 内通过横截面AB 的电量为多少？ ⑷电解槽中的电流为多大二、部分电路欧姆定律：（德国，欧姆）1、内容：导体中的电流跟导体两端的电压成正比，跟导体的电流成反比。

2、公式：RUI =3、适用条件：金属导体，电解质溶液，(不适用于气体导电和某些半导体器件) 三．导体的伏安特性曲线：1.用纵轴表示电流I 、用横轴表示电压U ，画出的I —U 图线叫做导体的伏安特性曲线。

2. 线性元件：伏安特性曲线是直线的电学元件叫线性元件。

（金属导体在温度不变时，以及电解质溶液的伏安特性曲线是直线。

）非线性元件：伏安特性曲线不是直线的电学元件叫非线性元件。

专题十恒定电流考点1 电路的分析与计算1.[多选]如图所示,电路中R1、R2是材料相同、上下表面均为正方形的长方体导体,R1、R2厚度相同,R1的上下表面积大于R2的上下表面积.闭合开关后,以下判断正确的是()A.R1两端的电压小于R2两端的电压B.R1两端的电压等于R2两端的电压C.R1的电功率小于R2的电功率D.R1的电功率等于R2的电功率2.图示电路中,电源电动势为E,内阻为r,且R1=r,电流表和电压表均为理想电表.闭合开关S,让滑动变阻器的滑片P由图示位置向右滑动到另一位置,则与P滑动前比较()A.电流表A的示数变大B.电压表V的示数变大C.电容器所带电荷量变小D.电源的输出功率变小3.风扇是夏日必备用品,如图为一电脑连接的迷你风扇的铭牌,由此我们可以得到的信息是( )A.该风扇的内阻为10 ΩB.该风扇的机械功率为2.5 WC.若该风扇正常工作,8小时耗电0.02 kW·hD.若该风扇被卡住,产生的热功率为2.5 W4.图甲表示某金属丝的电阻R随摄氏温度t变化的情况.把这段金属丝与电池、电流表串联起来(图乙),用这段金属丝做测温探头,把电流表的刻度改为相应的温度刻度,就得到了一个简易温度计.下列说法正确的是()A.t A应标在电流较大的刻度上,且温度与电流是线性关系B.t A应标在电流较大的刻度上,且温度与电流是非线性关系C.t B应标在电流较大的刻度上,且温度与电流是线性关系D.t B应标在电流较大的刻度上,且温度与电流是非线性关系5.在图所示的电路中,A、B、C分别表示理想电流表或电压表,它们的示数以安或伏为单位.当开关S 闭合后,A、B、C三表示数分别为1、2、3时,灯L1、L2正好均正常发光.已知灯L1、L2的额定功率之比为3:1,则可判断()A.A、B、C均为电流表B.A、B、C均为电压表C.B为电流表,A、C为电压表D.B为电压表,A、C为电流表考点2 实验:测定金属的电阻率1.某同学测量一个由新材料制成的均匀圆柱体的电阻率ρ.他用刻度尺测得其长度为50.0 mm,用螺旋测微器测量其直径如图1所示.当他用多用电表粗测该圆柱体的电阻时,发现其阻值较小.为了较精确地测量该圆柱体的电阻,他设计了如图2所示的电路原理图.其中定值电阻阻值为R0=5.0 Ω,其余器材如下:①电流表(量程:0~0.6 A,内阻约为0.2 Ω);②电压表(量程:0~3 V,内阻约9 kΩ);③滑动变阻器(最大阻值20 Ω);④电源(电动势3.0 V,内阻不计);⑤开关一个、导线若干.(1)由图1可读出圆柱体的直径为mm.(2)图2中,在闭合S前应将滑动变阻器的滑片移至端(选填“a”或“b”).(3)在图3所示实物图中,已正确连接了部分导线,请根据实验原理图将图3所示的实物图连线补充完整.(4)实验中将多次测量出来的数据描入了如图4所示的坐标系中,请根据所描的点作出U-I图像.求得该圆柱体的电阻R=Ω(保留两位有效数字),可进一步求得电阻率.2.有一根由a、b两段横截面积相同,材料不同的金属线串接而成的导线,总长度为1.0 m,某兴趣小组利用实验探究其电阻的规律.(1)小明用欧姆表测其电阻值,选用“×100”倍率的电阻挡测量时,发现欧姆表指针偏转过大,因此需选择(填“×10”或“×1k”)倍率的电阻挡,并将红表笔和黑表笔,调节旋钮使指针指到欧姆零点,再进行测量时示数如图甲所示,读数为Ω.(2)小红用伏安法描绘其伏安特性曲线,选用的器材包括:电源(电动势3 V,内阻约1 Ω)电流表(内阻约2 Ω)电压表(内阻约30 kΩ)滑动变阻器R(0~20 Ω,额定电流2 A)开关、导线若干为使实验尽可能准确,且电压由零开始调节,用笔画线代替导线,将图乙连接成完整电路. (3)小刚将导线与电源、电流表连成图丙所示的电路,电流表和电源的内阻均可忽略.电流表的一端接在导线上的某一点,用刻度尺测得接点与导线左端的距离x,由电流表测得电流I,计算导线连入电路的电阻R,作出R-x的关系图像如图丁所示,则导线a的电阻为Ω,导线a的电阻率(填“大于”“等于”或“小于”)导线b的电阻率,要测量导线a的电阻率,还需要的测量仪器是.考点3 实验:描绘小电珠的伏安特性曲线1. LED被公认为21世纪“绿色照明”,具有“高节能”“寿命长”“多变幻”“利环保”“高新尖”等特点,LED通用照明成为最具市场潜力的行业热点.LED绿色照明技术已经真正走进了我们的生活.某实验小组要精确测定额定电压为3 V的LED灯正常工作时的电阻,已知该灯正常工作时的电阻大约为450 Ω.实验室提供的器材有:A.电流表(量程为15 mA,内阻r1约为3 Ω,读数记为I1)B.电流表(量程为5 mA,内阻r2=10 Ω,读数记为I2)C.电压表(量程为15 V,内阻R V=15 kΩ,读数记为U)D.定值电阻R1=790 ΩE.定值电阻R2=1 790 ΩF.滑动变阻器R3(0~20 Ω)G.滑动变阻器R4(0~2 000 Ω)H.蓄电池E(电动势为10 V,内阻很小),开关S一个(1)如图所示是某同学设计的实验电路图,请你帮他选择合适的器材,电表1应选,电表2应选,定值电阻应选,滑动变阻器应选.(这四空均填写器材前的字母代号)(2)测量该LED灯电阻的表达式为R x= (用字母表示).实验时,不断改变滑动变阻器的阻值,当电表2的示数达到时,其对应的结果为该LED灯正常工作时的电阻. 2.[9分]某学习小组欲描绘一个标有“3 V0.9 W”的小灯泡的伏安特性曲线.实验室中有以下器材可供选用:A.两个一样的电压表(量程为2 V,内阻约为2 kΩ);B.电压表(量程15 V,内阻未知);C.电流表(量程0.4 A,内阻约为0.2 Ω);D.电流表(量程3 A,内阻约0.1 Ω);E.滑动变阻器R(最大阻值10 Ω,允许通过的最大电流为2 A);F.滑动变阻器R1(最大阻值50 Ω,允许通过的最大电流为5 A);G.电源(电动势E=6 V,内阻不计);H.开关一个和导线若干.选择合适的器材,并测绘小灯泡的伏安特性曲线,要求记录多组实验数据,误差尽可能小.(1)某同学选择器材后,画出了如图甲所示的电路图,请指出他的两处设计错误:①;② .图甲图乙(2)为了达到实验要求,请选择合适的实验器材,在图乙的虚线框中画出实验电路图,并标出所选择器材符号.(3)在正确选择器材并连接好电路后,某同学调节滑动变阻器进行多次测量并在表中记录了电流表和一个电压表的读数,请在图丙的坐标纸内画出小灯泡的伏安特性曲线.U/V 0.15 0.30 0.60 0.90 1.05 1.20 1.35 1.50I/A0.130 0.180.220.2450.2550.2590.2650.27(4)根据(3)中作出的小灯泡的伏安特性曲线,可知小灯泡两端的电压为 2 V时的电阻为Ω(结果保留两位有效数字).(5)若某元件的伏安特性曲线如图丁所示,则该伏安特性曲线与小灯泡的伏安特性曲线有何异同点?相同点: .不同点: .图丙图丁3.小明想测额定电压为2.5 V的小灯泡在不同电压下的电功率,设计了如图1所示的电路.图1图2(1)在实验过程中,调节滑片P,电压表和电流表均有示数但总是调不到零,其原因是的导线没有连接好(图中用数字标记的小圆点表示接线点,空格中请填写图中的数字,如“7点至8点”);(2)正确连好电路,闭合开关,调节滑片P,当电压表的示数达到额定电压时,电流表的指针如图2所示,则电流为A,此时小灯泡的功率为W;(3)做完实验后,小明发现在实验报告上漏写了电压为1.00 V时通过小灯泡的电流,但在草稿纸上记录了下列数据,你认为最有可能的是.A.0.08 AB.0.12 AC.0.20 A考点4 实验:测定电源电动势和内阻1. [9分]某实验小组自制三个水果电池并将其串联起来(如图甲所示,总电动势约为4.5 V),利用如下器材设计了如图乙所示的电路,先测量未知电阻阻值,再利用图丙所示电路测量水果电池的电动势及内阻.实验室提供的器材有:电流表A1(量程0~15 mA,内阻为r1=10 Ω);电流表A2(量程0~100 mA,内阻为r2=1.5 Ω);定值电阻R1(阻值R1=90 Ω);定值电阻R2(阻值R2=190 Ω);滑动变阻器R3(阻值范围0~30 Ω);电阻箱R4(阻值范围0~99.99 Ω);待测电阻R x(电阻约55 Ω);开关S,导线若干.(1)图乙中为使测量更准确,电阻A应选(填符号),已知此电路设计不会损坏电表,其原因是.(2)实验小组在某次实验中,测得I1=12 mA,I2=60 mA,则待测电阻R x的阻值为.(3)测水果电池电动势和内阻时,图丙中电阻B选择R4,某实验小组通过处理实验数据,作出了电阻B的阻值R与电流表A2示数的倒数之间的关系图像,如图丁所示,则水果电池的总电动势为,总内阻为.2.某实验小组的同学利用电流表和电压表测定由两节干电池串联而成的电池组的电动势和内阻,实验电路如图(a)所示.现有开关和导线若干,以及如下器材:A.电流表(量程0~0.6 A,内阻约为0.125 Ω)B.电压表(量程0~3 V,内阻约为3 kΩ)C.滑动变阻器(最大阻值20 Ω)D.滑动变阻器(最大阻值200 Ω)(1)为了操作方便,减小实验误差,滑动变阻器应选用(选填相应器材前的字母).(2)图(a)中,闭合开关前,滑动变阻器的滑片应该置于最(选填“左”或“右”)端.(3)图(b)是甲同学根据实验数据绘制的U-I图线,根据图线求得被测电池组的电动势E= V,内阻r=Ω.(结果均保留到小数点后两位)(4)该实验中,产生系统误差的主要原因是.图(c)为乙同学作出的伏安特性曲线,其中的实线为根据测量数据绘制的图线,虚线为在没有系统误差的情况下,通过电源电流与电压表两端电压的关系的图线,图(c)四幅图中能够正确反映两者关系的是.3.为测定一电池的电动势和内阻,甲和乙两位同学先后用同一套实验仪器来测量电池的电动势和内阻,其中R、R0分别是电阻箱和定值电阻,R0=2 Ω.实验时甲、乙分别设计了如图a和b 所示的两个电路,实验记录电阻箱R的阻值以及对应电压表的示数U.据实验记录的数据作出图c和图d.(1)可以判断图d是利用图(填“a”或“b”)电路进行实验所作出的.(2)依据实验数据绘出的-图线如图e所示,则电源电动势E= V,内阻r=Ω.(计算结果均保留2位有效数字)考点5 实验:练习使用多用电表1.某同学利用多用电表测量电阻.试完成下列测量步骤.(1)检查多用电表的机械零点.(2)将红、黑表笔分别插入正、负表笔插孔,将选择开关拨至电阻测量挡适当的量程处.(3)将红、黑表笔,进行欧姆调零.(4)为了得到准确的测量结果,应让电表指针尽量指向表盘(填“左侧”“右侧”或“中央”).(5)若测二极管的反向电阻,应将表笔接二极管正极,将表笔接二极管负极,读出电表示数.(6)测量完成后,将选择开关拨向位置.2.如图甲所示为某一电路中的一部分,由于其中的一个电阻发生了断路,导致整个电路不能正常工作,小明和小亮两位同学利用多用电表进行了以下实验操作,请根据他们的测量情况,回答相应的问题.(1)小明首先在P、Q间接上一直流电源,P接电源正极,多用电表的选择开关置于“直流电压2.5 V”挡位,红表笔接P,黑表笔接Q,稳定后电表指针在表盘上的位置如图乙所示,则P、Q之间的电压是V.(2)小明又将红表笔接P,黑表笔接M,若多用电表示数与P、Q之间的电压完全相同,则可以确定必定是发生了断路.(3)小亮同学在该部分电路不接电源的情况下,将多用电表选择开关置于欧姆挡倍率“×10”的挡位,调零后红表笔接P,黑表笔接M,电表指针在表盘上的位置如图丙所示,由于多用电表最上面的刻度线被磨损得很严重,无法直接读取数据,他进一步观察发现,此时指针恰好位于表盘0~15 Ω之间的正中位置,其中15 Ω的位置是多用电表指针半偏时所指的位置,则此时多用电表所测的阻值是Ω,小亮据此确定电阻R2没有断路,你认为他的判断是(填“正确”或“错误”)的.一、选择题(共4小题,24分)1.如图所示,电源电动势为E,内阻为r.开关S闭合后,将滑动变阻器的滑片向下滑动,理想电压表V1、V2的示数分别为U1、U2,示数变化量的绝对值分别为ΔU1、ΔU2,理想电流表A1、A2的示数分别为I1、I2,示数变化量的绝对值为ΔI1、ΔI2,则下列说法正确的是( )A.电流表A2示数I2减小B.电压表V2示数U2增大C.ΔU1小于ΔU2D.和都变小2.小明在一根细橡胶管中灌满食盐水,两端用粗铜丝塞住管口,形成一段封闭的盐水柱.他将此盐水柱接到电源两端,电源电动势和内阻恒定.握住盐水柱两端将它水平均匀拉伸到原长的1.2倍,若忽略温度对电阻率的影响,则此盐水柱( )A.通过的电流增大B.两端的电压增大C.阻值增大为原来的1.2倍D.电功率增大为原来的1.44倍3.如图所示,其中电流表的量程为0.6 A,表盘均匀划分为30个小格,每一小格表示0.02 A;R1的阻值等于电流表内阻的;R2的阻值等于电流表内阻的4倍.若用电流表的表盘刻度表示流过接线柱1的电流值,则下列分析正确的是()A.将接线柱1、2接入电路时,每一小格表示0.04 AB.将接线柱1、2接入电路时,每一小格表示0.02 AC.将接线柱1、3接入电路时,每一小格表示0.06 AD.将接线柱1、3接入电路时,每一小格表示0.01 A4.[多选]在图示电路中,电源内阻不可忽略,R1、R2为定值电阻,为灵敏电流计,为理想电压表,平行板电容器两极板水平.开关S闭合后,位于电容器两板间的带电油滴恰好静止.现将滑动变阻器的滑片P向上移动,则以下说法正确的是 ()A.油滴向上运动B.示数减小C.中有从b到a的电流D.R1消耗功率增大二、非选择题(共8小题,68分)5.新冠疫情期间,额温枪被大量应用于排查高温患者,额温枪的原理是通过传感器接收红外线得出感应温度数据.超超同学为了研究额温枪中某导电材料的导电规律,她用该种导电材料制作成电阻较小的元件Z做实验,测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律.(1)她应选用下图中所示的电路进行实验.A BC D(2)影响物质材料电阻率的因素很多,一般金属材料的电阻率随温度的升高而增大,而半导体材料的电阻率与之相反,随温度的升高而减小.由(1)中所选电路测得元件Z的电压与电流关系作出元件Z的I-U图线如图a.根据Z的I-U图线可判断元件Z是(填“金属材料”或“半导体材料”).(3)超超同学为了进一步验证额温枪测量温度的准确性,设计了图b所示电路,已知电源电动势E=1.5 V,内阻忽略不计,R0=15 Ω,热敏电阻的阻值与温度的关系如图c所示,则:①温度越高,电压表示数( 填“越大”或“越小”);②闭合开关后,发现电压表示数为0.45 V, 则热敏电阻此时的温度为℃(保留一位小数).图a图b图c6.[开放题][8分]用下列器材测量电流表的电阻r1:要求测量尽量准确,能够使电路中各表的读数控制在量程范围内,并且大于量程的.器材规格量程800 μA 内阻约为500待测电流表Ω电流表量程10 mA内阻r2=40 Ω电压表量程15 V内阻约10 kΩ电源E电动势1.5 V内阻不计滑动变阻器R最大电阻10 Ω两个定值电阻R1=50 ΩR2=500 Ω开关K导线若干评价下面四个电路设计:认为符合要求的,写出r1的表达式,并说明所用符号的物理意义.认为不符合要求的,写出理由.(A)(B)(C)(D)7.[9分]举世瞩目的嫦娥四号,其能源供给方式实现了新的科技突破.它采用同位素温差发电与热电综合利用技术相结合的方式供能.图甲中探测器两侧张开的是光伏发电板,光伏发电板在外太空将光能转化为电能.某同学利用图乙所示的电路探究某光伏电池的路端电压U与电流I的关系,图中定值电阻R0=5 Ω,设相同光照强度下光伏电池的电动势不变,电压表、电流表均可视为理想电表.(1)实验一:用一定强度的光照射该电池,闭合开关S,调节滑动变阻器R的阻值,通过测量得到该电池的U-I图线如图丁中的曲线a.由此可知,该电源内阻是否为固定值?(填“是”或“否”).某时刻电压表示数如图丙所示,读数为 V,由图丁可知,此时电源内阻为Ω.实验二:减小实验一中的光照强度,重复实验,测得U-I图线如图丁中的曲线b.(2)在实验一中,当滑动变阻器的电阻为某值时路端电压为2.0 V,则在实验二中滑动变阻器仍为该值时,滑动变阻器消耗的电功率为 W(计算结果保留两位有效数字).8.在测量定值电阻阻值的实验中,提供的实验器材如下:电压表V1(量程3 V,内阻r1=3.0 kΩ),电压表V2(量程5 V,内阻r2=5.0 kΩ),滑动变阻器R(额定电流1.5 A,最大阻值100 Ω),待测定值电阻R x,电源E(电动势6.0 V,内阻不计),单刀开关S,导线若干.回答下列问题:(1)实验中滑动变阻器应采用接法(填“限流”或“分压”).(2)将虚线框中的电路原理图补充完整.(3)根据下表中的实验数据(U1、U2分别为电压表V1﹑V2的示数),在图(a)给出的坐标纸上补齐数据点,并绘制U2-U1图像.测量次1 2 3 4 5数U1/V 1.00 1.50 2.00 2.50 3.00U2/V 1.61 2.41 3.21 4.02 4.82图(a)(4)由U2-U1图像得到待测定值电阻的阻值R x=Ω(结果保留三位有效数字).(5)完成上述实验后,若要继续采用该实验原理测定另一个定值电阻R y(阻值约为700 Ω)的阻值,在不额外增加器材的前提下,要求实验精度尽可能高,请在图(b)的虚线框内画出你改进的电路图.图(b)9.[8分]充电宝是给手机及时充电的一种重要工具.可将充电宝视为跟蓄电池和干电池一样的可移动直流电源.一同学想测量某充电宝在充满电后的电动势(约5 V)和内阻,实验室还提供了如下器材:A.量程是3 A,内阻约为0.2 Ω的电流表;B.量程是6 V,内阻约为6 kΩ的电压表;C.量程是15 V,内阻约为30 kΩ的电压表;D.阻值为0~1 kΩ,额定电流为0.5 A的滑动变阻器;E.阻值为0~10 Ω,额定电流为3 A的滑动变阻器;F.阻值为2.5 Ω的定值电阻;G.阻值为20 Ω的定值电阻;H.开关S一个,导线若干.图甲(1)实验中滑动变阻器应选用.(选填相应器材前的字母)(2)根据所给器材,该同学设计了如图甲所示的电路,其中R0应选择(选填相应器材前的字母),它在电路中的作用是.(3)该同学记录的8组数据如表中所示,请在图乙的坐标纸上画出该充电宝的U-I图线.由图线可知该充电宝的电动势E=V,内阻r=Ω.(保留到小数点后2位)次数 1 2 3 4 5 6 7 8电流I/A 0.17 0.31 0.66 0.93 1.18 1.37 1.63 1.89电压U/V 5.05 5.03 5.00 4.97 4.94 4.92 4.89 4.86图乙10.某物理兴趣小组欲用图示电路将电流表改装成欧姆表,使欧姆表的中央刻度为15,倍率为“×1”.实验室提供的器材有:A.一节1.5 V干电池E(内阻不计);B.电流表(量程0~100 mA,内阻为2.5 Ω);C.电流表(量程0~0.6 A,内阻为0.2 Ω);D.滑动变阻器R1(0~30 Ω);E.滑动变阻器R2(0~3 kΩ);F.一对表笔及导线若干.(1)图中a为(填“红”或“黑”)表笔.(2)电流表应选用(填“B”或“C”),滑动变阻器应选用(填“D”或“E”).(3)在正确选用器材的情况下,正确连接好实验电路,并正确操作,若电流表满偏电流为I g,则电阻刻度盘上原I g处应标上“”(填写具体数值).11.某同学设想利用如图甲所示的实验电路,测量未知电阻R x的阻值、电流表A的内阻和电源(内阻忽略不计)的电动势,实验过程中电流表的读数始终符合实验要求.(1)为了测量未知电阻R x的阻值,他在闭合开关之前应该将两个电阻箱的阻值调至(填“最大”或“最小”),然后闭合开关K1,将K2拨至1位置,调节R2,稳定后电流表A读数为I0;接着将开关K2拨至2位置,保持R2不变,调节R1,当R1=34.2 Ω时,电流表A读数仍为I0,则该未知电阻的阻值R x= Ω.图甲图乙(2)为了测量电流表A的内阻R A和电源的电动势E,他将R1的阻值调到某一值,将R2的阻值调到最大,将开关K2拨至2位置,闭合开关K1;然后多次调节R2,并在表格中记录下了各次R2的阻值和对应电流表A的读数I;最后根据记录的数据,画出如图乙所示的图像,根据你所学的知识和题中所给字母写出该图像对应的函数表达式: ;已知R1=1.5 Ω,利用图像中的数据可求得,电流表A的内阻R A= Ω,电源的电动势E= V.12.用电阻箱、多用电表(当电流表用)、开关和导线测一节干电池的电动势和内阻.(1)将图(a)的实物连接成可完成实验的电路.(2)完成以下步骤的相关内容:①将多用电表的选择开关旋转至直流电流100 mA挡.②调节电阻箱,示数如图(b)所示,读得电阻值R= Ω.③合上开关,从多用电表上读得数值为I.④重复②③,收集多组R和I的数据.……(3)某同学根据他设计的实验以及收集到的数据,作出了如图(c)所示的R-图线,由此可知,干电池的电动势E=______V(计算结果保留三位有效数字);图像的纵截距的绝对值表示.答案专题十恒定电流考点1 电路的分析与计算1.BD 设电阻的上下表面边长为a,厚度为d,根据R=可得R==,则可知电阻与厚度d有关,与上下表面边长无关,因此R1的电阻等于R2的电阻;R1与R2串联,则通过R1和R2的电流相等,由U=IR可知,R1两端的电压等于R2两端的电压,故A错误,B正确.二者电阻值相等,由P=I2R可知,R1的电功率等于R2的电功率,故C错误,D正确.2.D 滑动变阻器滑片P由图示位置向右滑动,其接入电路的电阻增大,故电路的外电阻R增大.由I=可知,电路中的电流减小,故电流表示数减小,A项错误;由U1=IR1可知,电阻R1两端电压减小,电压表示数减小,B项错误;由U=E-Ir可知,路端电压即电容器两端电压增大,由Q=CU可知,电容器所带电荷量增大,C项错误;由P出=()2R=可知,内、外电阻相等时,电源的输出功率最大,结合R1=r可知,外电路电阻从大于r的某一值开始增大,电源的输出功率不断减小,D项正确.3.C 由于风扇接在电路中正常工作时为非纯电阻元件,因此欧姆定律不适用,即不能求出该风扇的电阻值,A错误;该风扇正常工作时消耗的电功率为2.5 W,又有P电=P机械+P r ,则该风扇的机械功率应小于2.5 W,B错误;该风扇正常工作时,8小时内消耗的电能为E电=P电t=2.5×8W·h=0.02 kW·h,C正确;由以上可知,风扇的内阻为r==,当风扇被卡住时,风扇的热功率为P'r===>P电=2.5 W,D错误.4.B t A对应的电阻小,由闭合电路欧姆定律I=可知,对应电路中的电流大,应标在电流较大的刻度上.由于金属丝电阻随温度变化的关系式为R=kt+b,结合I=得I=,故温度与电流是非线性关系,选项B正确.5.D由于理想电流表内阻为零,若A、B、C均为电流表,两个灯将被短路,均不亮,A错误.由于理想电压表内阻无穷大,若A、B、C均为电压表,电路中电流为零,两个灯均不亮,与题不符,B 错误.B为电流表,A、C为电压表时,两灯串联电流相等,A、C电压之比为1:3,则两灯功率之比为1:3,C错误;A、C为电流表,B为电压表,两灯并联,两灯能同时正常发光,功率之比为3:1,D 正确.考点2 实验:测定金属的电阻率1.(1)4.713(4.711~4.715均可,2分)(2)b(2分)(3)如图甲所示(2分)(4)如图乙所示(2分)1.0(0.88~1.1均可,2分)解析:(1)由螺旋测微器的读数规则可知,该圆柱体的直径为4.5 mm+21.3×0.01 mm=4.713 mm.(2)为了保护实验器材,在开关S闭合前,应使滑动变阻器接入电路的电阻最大,所以开关S闭合前应将滑动变阻器的滑片移至b端.(3)根据电路图将实物图连线补充完整,如图甲所示.(4)舍掉误差较大的点,将坐标系中其余各点用一条直线连接起来,如图乙所示,则图线的斜率大小为该电阻R与定值电阻R0的阻值之和,可得R=1.0 Ω.2.(1)“×10”(1分)短接(1分)50(1分)(2)电路图见解析(2分)(3)9.0(9.0±0.3均可,2分)小于(1分)螺旋测微器(2分)解析:(1)指针偏转过大,说明所选电阻挡的倍率太大,换用更小的“×10”挡即可;进行欧姆调零过程中,需要将红、黑表笔短接;欧姆表读数为表盘示数乘以倍率,所以读数为5×10 Ω=50 Ω.(2)电压从零开始调节,所以滑动变阻器采用分压式接法接入电路,待测电阻和电表内阻满足>,可知电压表的分流较小,所以电流表采用外接法,连接电路如图所示.(3)根据图像可知x=0时,R a+R b=48.0 Ω,当x=0.3 m时,R b=39.0 Ω,所以导线a的电阻为R a=9.0 Ω;根据电阻定律R=ρ可知R a=9.0 Ω=ρa、R b=39.0 Ω=ρb,可知<1,所以导线a的电阻率小于导线b的电阻率;测量导线的电阻率,需要测量导线的横截面积,所以需要使用螺旋测微器测量导线的直径,从而求得横截面积.考点3 实验:描绘小电珠的伏安特性曲线1.(1)A(1分)B(1分)D(1分)F(1分)(2)(1分)3.75 mA(1分)解析:(1)要精确测定额定电压为3 V的LED灯正常工作时的电阻,需要测量LED灯两端的电压和通过LED灯的电流,由于电压表的量程较大,测量误差较大,故不能用题给的电压表测量LED 两端的电压,可以将电流表与定值电阻串联改装为电压表测量电压;如果将该电流表改装成3 V量程的电压表,则由电表的改装原理得U g=I g(r2+R),整理并代入数据解得R=-r2=(-10)Ω=590 Ω,结合题意为了达到量程要求,电流表应与定值电阻R1串联改装成量程为4 V的电压表,电表2选择B,定值电阻选择D;LED灯额定电压下的电流大约为I= A≈6.67 mA,电流表的量程为15 mA,故电表1应选择A;由于滑动变阻器采用了分压接法,因此滑动变阻器应选择最大阻值较小的,即滑动变阻器应选择F.(2)LED灯工作的电压为I2(R1+r2),电表1测的是总电流,则通过LED灯的电流为(I1-I2),测量LED灯正常工作时的电阻表达式R x=.因为改装后的电压表内阻为R V=(790+10)Ω=800 Ω,则当I2= mA=3.75 mA时,LED灯两端的电压为3 V,达到额定电压,测出来的电阻为LED正常工作时的电阻.2.(1)①电压表量程太小(1分)②滑动变阻器应采用分压式接法(1分)(2)如图1所示(1分)(3)如图2所示(2分)(4)7.9(7.7~8.1均给分 )(2分)(5)通过该元件的电流与电压的变化关系和通过小灯泡的电流与电压的变化关系都是非线性关系(1分)该元件的阻值随电压的升高而减小,而小灯泡的阻值随电压的升高而增大(1分)。

第九章 恒定电流知能图谱22R =2q I tU W Q W UItQ P P UIQ I Rt W QP I R P P lSUI R E I R rQ I Rt ρ======>>=+=热热电流：电阻：定值电阻、可变电阻概念电压：内电压、路端电压电动势E纯电阻电路电功、电热非纯电阻电路热电阻定律：R=恒定电流部分电路的欧姆定律：=定律欧姆定律闭合电路的欧姆定律：焦耳定律：电流：电流表电压：电压表电流表内接电路和外接电路测量伏安法电阻滑动变阻器的分压、限流接法多用电表电动势和内阻：仪器和电路的选择简单的逻辑电路电路简单的集成电路一、电流 电阻 电阻率知识解读（一）1、定义：物理学中把流过导体某一横截面的电荷量q 跟所用的时间t 的比值叫做电流。

2、定义式：qI t=3、单位：3611C/s,110mA 10μA A A ===4、方向：规定正电荷向移动的方向为电流的方向，在金属导体中，电流方向与自由电子定向移动的方向相反。

电流是标量，因此电流不遵循平行四边形定则。

5、物理定义：表示电流强弱程度的物理量。

6、电流的形成及条件（1）形成：电荷的定向移动形成电流。

（2）条件：存在自由电荷；导体两端有电势差。

说明：电子定向移动速率约为510/m s -，电子热运动的速率约为510/m s ，而闭合开关瞬间，各处以光速建立恒定电场，各处自由自子几乎同时定向移动，电流传导的速率为光速8310/m s ⨯。

知能解读（三）电压1、定义：电路中两点间的电势差叫做电压。

2、电压是产生电流的条件。

导体中两点间存在的电压，电荷在电势不等的两点间定向移动，就产生电流。

电场力对电荷做功：=W qU 电。

可见，电压越大，移动单位电荷做功越多，所以电压可视为描述电场力做功大小的物理量（将电场能转化为其他形式的能）。

知能解读（四）电阻1、定义：导体两端的电压与通过导体的电流的比值叫做电阻。

2、定义式：U R I=。

实验练14用多用电表测量电学中的物理量A组基础达标1.小明同学练习使用多用电表测电阻。

(1)如图甲所示,请根据下列步骤完成电阻测量:甲①旋动(选填“S”或“T”),使指针对准电流的“0”刻线。

②将K旋转到电阻挡“×10”的位置。

③将红、黑表笔短接,旋动(选填“S”或“T”),使指针对准电阻的(选填“0”或“∞”)刻线。

④将两表笔分别与待测电阻相接,发现指针偏转角度过大,为了得到比较准确的测量结果,请从下列选项挑出合理的步骤,并按的顺序进行操作,再完成读数测量。

A.将K旋转到电阻挡“×100”的位置B.将K旋转到电阻挡“×1”的位置C.将两表笔的金属部分分别与被测电阻的两根引线相接D.将两表笔短接,旋动合适部件,对电表欧姆调零(2)正确操作后,读数如图乙所示,则阻值为Ω。

乙丙(3)若如图丙所示的欧姆表内用一个新电池(电动势为1.5 V,内阻较小),测得该电阻读数为R;然后更换另外品牌的新电池(电动势为1.5 V,内阻较大),欧姆表调零后测得该电阻读数为R',两次测量值R与R'相比,正确的是(填选项前的字母)。

A.R'=RB.R'>RC.R'<RD.无法确定2.某同学用多用电表欧姆挡“×100”挡估测某一电压表内阻时,发现指针位置如图甲中虚线所示。

(1)应将挡位换为“”挡(选填“×10”或“×1 k”),并将红、黑表笔短接,进行(选填“机械调零”或“欧姆调零”)后再测量;(2)重新正确测量后,刻度盘上的指针位置如图甲中实线所示,则该欧姆表在此挡位时的内阻为Ω;甲(3)用多用电表测量电压表内阻的电路图如图乙所示,其中a是(选填“红”或“黑”)表笔。

乙3.(浙江宁波模拟)钱华同学的爸爸是电气工程师,钱华经常看到爸爸用多用电表进行一些测量。

钱华在高中物理课堂上学习了多用电表的用法之后,爸爸给他出了一道题目,让他通过测量找到发光二极管的负极。

一电流部分电路欧姆定律电阻定律一、电流1、形成：电荷的定向移动形成电流。

2、导体中存有持续电流的条件：保持导体两端的电势差。

①导体中电流方向：从电势高处流向电势低处②电源：内部从电势低处流向电势高处；外部从电势高处流向电势低处【例1】在10s内通过电解槽某一横截面向右迁移的正离子所带的电量为2C，向左迁移的负离子所带电量为3C，那么电解槽中电流强度大小为多少？．解析：正负电荷向相反方向运动形成电流的方向是一致的，所以在计算电流强度I＝q/t时q应是正负电量绝对值之和．I＝(2C＋3C)/10s＝0.5A．点拨：正负电荷向相反方向运动计算电流强度时，q应是正负电量绝对值之和．【例2】有一横截面为S的铜导线，流经其中的电流为I．设每单位体积的导线有n个自由电子，电子电量为e，此时电子的定向移动速度为v．在Δt时间内，通过导体横截面的自由电子数目可表示为（ C ）(A)nvSΔt (B)nvΔt (C)IΔt/e (D)IΔt/Se解释：从微观角度考虑，N=n*V=ns（vΔt)从宏观考虑n=q/e=IΔt/e点拨：考电流强度定义时要注意从微观和宏观两个方面考虑5、分类：①直流电：电流方向不随时间变化而改变的电流叫直流电.②交流电：大小、方向随时间作周期变化的电流叫交流电.二、部分电路欧姆定律——实验定律1、内容：导体中的电流跟导体两端电压成正比，跟导体的电阻成反比。
