一轮复习恒定电流

高中物理复习08-恒定电流班级 姓名 得分知识网络：第1单元 基本概念和定律一、.电流条件：1、导体两端有持续的电压 2、有可以自由移动的电荷方向：正电荷的定向移动的方向； 电源外部由高电势流向低电势， 电源外部由正极流向负极 二、电流强度——（I 标量）——表示电流的强弱。

通过导体某一截面的电量q 跟通过这些电量所用时间的比值，叫电流强度，简称电流。

1、定义式：tqI =适用于任何电荷的定向移动形成的电流。

单位：1 C / s = 1 A 1 A ＝ 10 3 mA 1 mA ＝ 10 3 μA 2、电流的微观表达式已知：粒子电量q ，导体截面积s ，粒子定向移动的速率v ，单位体积的粒子的个数n推导： nqsv I tsvtnq t q I =⇒==三、欧姆定律1、内容：导体中的电流强度跟导体两端的电压U 成正比，跟导体的电阻R 成反比2、公式：RU I =3、适用范围：对金属导体和电解液适用，对气体的导电不适用四.电阻定律——导体电阻R 跟它的长度l 成正比，跟横截面积S 成反比。

sl R ρ= （1）ρ是反映材料导电性能的物理量，叫材料的电阻率（反映该材料的性质，不是每根具体的导线的性质）。

单位是Ω m 。

（2）纯金属的电阻率小，合金的电阻率大。

（3）料的电阻率与温度有关系： 五 .电功和电热电功就是电场力做的功，因此是W=UIt ；由焦耳定律，电热Q=I 2Rt 。

其微观解释是：电流通过金属导体时，自由电子在加速运动过程中频繁与正离子相碰，使离子的热运动加剧，而电子速率减小，可认为自由电子只以某一速率定向移动，电能没有转化为电子的动能，只转化为内能。

1、电功和电功率电功：电场力对运动电荷所做的功，也叫做电流所做的功 UI p UIt W == 适用于任何电路；能量转化：把电能转化成其他形式的能 2、电热和热功率（焦耳定律）电流通过导体时，释放的热量 R I p RtI Q 22== 适用于任何电路6VU 1 U 2 3、纯电阻电路（一来一去，电能全部转化成内能（电阻、灯泡、电炉、电烙铁））真空中和电阻中电流作功把电能转变为其它形式的能的不同IRU Rt I UIt QW =⇒==24、非纯电阻电路（一来多去电能的一部分转化成热能（电动机、电解槽，电感，电容……）W ＝I 2 R t ＋其他形式的能量，即W>Q ，UIt>I 2Rt ，U>IR 5、对于电动机UI ＝ I 2 R ＋ 机械P 输入功率 内耗功率 输出功率 总功率 热功率 机械功率 6、关于用电器的额定值问题额定电压是指用电器在正常工作的条件下应加的电压，在这个条件下它消耗的功率就是额定功率，流经它的电流就是它的额定电流。

（8）恒定电流——2025高考物理一轮复习易混易错专项复习一、易错点分析1. 电阻求解误区警示（1）在分析图线时，要注意区分是I -U 图线还是U -I 图线。

（2）对线性元件U U R I I ∆==∆；对非线性元件U U R I I∆=≠∆。

2. 电源输出功率的求解思路及方法（1）当R 向接近r 阻值方向变化时，P 出增大，当R 向远离r 阻值的方向变化时，P 出减小。

（2）除最大输出功率以外，同一个输出功率P 有两个外电阻值R 1、R 2与之对应（如图中水平虚线)。

根据输出功率相等可推得R 1、R 2满足R 1·R 2=r 2。

（3）在电路中同时有两个及以上用电器时，在讨论某个用电器获得最大功率时，应采用等效电源法，将用电器获得最大功率问题转化为电源最大输出功率的问题进行求解。

3. 求电源最大输出功率的常见误区注意结论“当外电阻等于内电阻时，电源有最大输出功率”的适用条件为电源电动势及内阻恒定，若电源内阻可变，则上述结论不成立，应采用其他方法求解，如等效电源法等。

4. 电荷变化量求解误区警示在含电容器电路中，当电路发生变化时，除了要判断和计算电容器两端的电压外，还必须要判断电容器极板上极性的变化，防止出现电容器先放电后反向充电的现象。

若如此，则通过每根导线的电荷量等于始末状态电容器电量之和。

二、易错训练1.如图甲所示的电路，其中电源电动势6V E =，内阻2Ωr =，定值电阻4ΩR =，已知滑动变阻器消耗的功率P 与其接入电路的阻值P R 的关系如图乙所示。

则下列说法中正确的是( )A.图乙中滑动变阻器的最大功率22W P =B.图乙中126Ω,12ΩR R ==C.滑动变阻器消耗功率P 最大时，定值电阻R 消耗的功率也最大D.调整滑动变阻器P R 的阻值从最右端滑到最左端，电源的效率先增大后减少2.如图所示为某控制电路的一部分，已知24V AA U '=，如果电阻6k R =Ω，16k R =Ω，23k R =Ω，则BB U '不可能为( )A.12 VB.8 VC.6 VD.3 V3.一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( )4.在如图所示的自动控制电路中，当开关S 断开时，工作电路的情况是( )A.灯亮，电动机转起来，电铃响B.灯亮，电动机转起来，电铃不响C.灯不亮，电动机不转，电铃响D.灯亮，电动机不转，电铃响5.LC 振荡电路在测量、自动控制、无线电通信等领域有广泛应用。

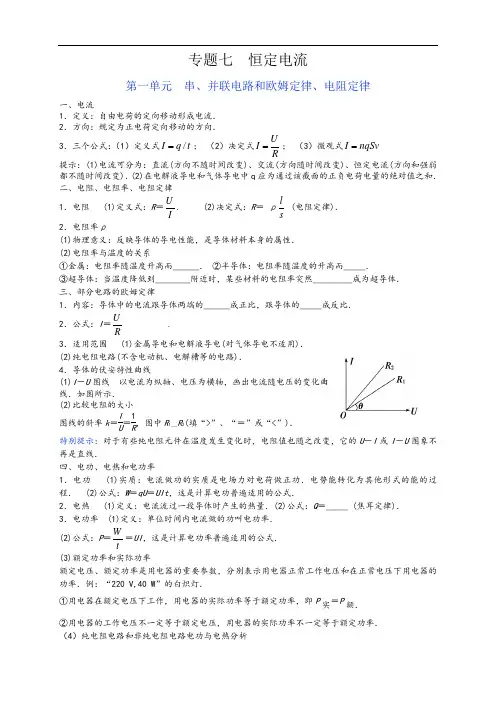

专题七 恒定电流第一单元 串、并联电路和欧姆定律、电阻定律一、电流1．定义：自由电荷的定向移动形成电流． 2．方向：规定为正电荷定向移动的方向．3．三个公式：（1）定义式/I q t =； （2）决定式UI R=； （3）微观式I nqSv = 提示：(1)电流可分为：直流(方向不随时间改变)、交流(方向随时间改变)、恒定电流(方向和强弱都不随时间改变)．(2)在电解液导电和气体导电中q 应为通过该截面的正负电荷电量的绝对值之和． 二、电阻、电阻率、电阻定律 1．电阻 (1)定义式：R ＝U I . (2)决定式：R ＝ ρls(电阻定律)． 2．电阻率ρ(1)物理意义：反映导体的导电性能，是导体材料本身的属性． (2)电阻率与温度的关系①金属：电阻率随温度升高而______． ②半导体：电阻率随温度的升高而_____．③超导体：当温度降低到________附近时，某些材料的电阻率突然_________成为超导体． 三、部分电路的欧姆定律1．内容：导体中的电流跟导体两端的______成正比，跟导体的_____成反比． 2．公式：I ＝UR. 3．适用范围 (1)金属导电和电解液导电(对气体导电不适用)． (2)纯电阻电路(不含电动机、电解槽等的电路)． 4．导体的伏安特性曲线(1)I －U 图线 以电流为纵轴、电压为横轴，画出电流随电压的变化曲线．如图所示． (2)比较电阻的大小图线的斜率k ＝I U ＝1R，图中R 1___R 2(填“>”、“＝”或“<”)．特别提示：对于有些纯电阻元件在温度发生变化时，电阻值也随之改变，它的U －I 或I －U 图象不再是直线．四、电功、电热和电功率1．电功 (1)实质：电流做功的实质是电场力对电荷做正功．电势能转化为其他形式的能的过程． (2)公式：W ＝qU ＝UIt ，这是计算电功普遍适用的公式．2．电热 (1)定义：电流流过一段导体时产生的热量．(2)公式：Q ＝_____ (焦耳定律)． 3．电功率 (1)定义：单位时间内电流做的功叫电功率． (2)公式：P ＝Wt＝UI ，这是计算电功率普遍适用的公式． (3)额定功率和实际功率额定电压、额定功率是用电器的重要参数，分别表示用电器正常工作电压和在正常电压下用电器的功率．例：“220 V,40 W”的白炽灯．①用电器在额定电压下工作，用电器的实际功率等于额定功率，即P 实＝P 额． ②用电器的工作电压不一定等于额定电压，用电器的实际功率不一定等于额定功率． （4）纯电阻电路和非纯电阻电路电功与电热分析特别提醒：(1)在非纯电阻电路中，U2Rt既不能表示电功，也不能表示电热，因为欧姆定律不再成立．(2)不要认为有电动机的电路一定是非纯电阻电路，当电动机不转时，该电路为纯电阻电路．例.（2011年合肥质检）有一内阻为Ω的电解槽和一盏标有“110 V,60 W”的灯泡串联后接在电压为220 V的直流电路两端，灯泡正常发光，则( )A．电解槽消耗的电功率为120 W； B．电解槽的发热功率为60 W；C．电解槽消耗的电功率为60 W； D．电路消耗的总功率为60 W.解析：选C.灯泡能正常发光，说明电解槽和灯泡均分得110 V电压，且干路电流I＝I灯＝60110A，则电解槽消耗的功率P＝P灯＝60 W，C对A错；电解槽的发热功率P热＝I2R＝ W，B错；整个电路消耗的功率P总＝220×60110W＝120 W，D错．五、串、并联电路的特点电路特点串联电路并联电路电流I＝I1＝I2＝…＝I n I＝I1＋I2＋…＋I n电压U＝U1＋U2＋…＋U n U1＝U2＝U3＝…＝U n总电阻R总＝R1＋R2＋…＋R n1R总＝1R1＋1R2＋…＋1R n功率分配P∝R P∝1R特别提示：(1)串联电路的总电阻大于电路中任一电阻；并联电路的总电阻小于电路中任一支路的电阻．(2)不论是串联电路还是并联电路，其中任意一个电阻变大(或变小)时，总电阻变大(或变小)．六．高考典型题型题型一：电阻定律的应用【例1】. 两根完全相同的金属裸导线，如果把其中的一根均匀地拉长到原来的两倍，把另一根对折后绞合起来，然后给它们分别加上相同的电压，则在相同时间内通过它们的电荷量之比为( ) A．1∶4 B．1∶8 C．1∶16 D．16∶1解析：导线长度和横截面积变化时，导线的体积保持不变．因此当把第一根金属线均匀拉长到原来的2倍时，其横截面积减小为原来的一半，根据电阻定律R＝ρl/S，则电阻变为原来的4倍；当把第二根金属线对折后并合时，其长度减半，横截面积加倍，所以电阻变为原来的1/4.显然，两个金属线的电阻之比为16∶1.根据电流的定义得q＝It，结合欧姆定律，当给它们分别加上相同的电压时，在相同时间内通过它们的电荷量之比为q1∶q2＝I1∶I2＝R2∶R1＝1∶16.【答案】 C规律总结： 某一导体形状改变后，讨论其电阻变化要抓住要点：①电阻率不变；②总体积不变．由V ＝lS 可知l 和S 成反比例变化，在ρ、l 、S 都确定后，应用电阻定律R ＝lS判断． 【变式训练1】：(2011年淮北一中模拟)如图所示，厚薄均匀的矩形金属片，边长ab ＝10 cm ，bc ＝5 cm ，当A 与B 之间接入的电压为U 时，电流为1 A ，若C 与D 间接入的电压为U 时，其电流为( ) A ．4 A B ．2 A C ．0.5 A D ．0.25 A解析：选A.设金属片的厚度为m ，则接A 、B 时R 1＝ρ·lS ＝ρ·ab bc ·m；接C 、D 时，R 2＝ρ·bcab ·m；所以R 1R 2＝41，又电压不变，得I 2＝4I 1＝4 A.题型二：串、并联电路的计算(2011年宿州质检)在如图所示的电路中，电阻R 1、R 2、R 3的阻值均为2 Ω，电流表内阻不计，在B 、C 两点间加上6 V 的电压时，电流表的读数为( )A ．0B ．1 AC ．1.5 AD ．2 A 解析： 在B 、C 两点间加上6 V 的电压时，R 2与R 3并联，然后与R 1串联，电流表的示数是流过电阻R 2的电流大小．计算可得，流过R 1的干路电流为63A ＝2 A ，各个电阻相等，所以电流表示数为1 A ，B 正确． 答案 B易误警示： 如果不清楚电路结构，那就不能判断电流表的电流来源，本题容易错误地认为电流流过R 1、R 3而电流表中没有电流，误选A ；或者误认为电流表的电流是流过R 1、R 3的电流，误选C.这都是由于对电路结构分析不够而造成的．【变式训练2】一个T 型电路如图所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω.另有一测试电源，电动势为100 V ，内阻忽略不计．则( ) A ．当cd 端短路时，ab 之间的等效电阻是40 Ω B ．当ab 端短路时，cd 之间的等效电阻是40 ΩC ．当ab 两端接通测试电源时，cd 两端的电压为80 VD ．当cd 两端接通测试电源时，ab 两端的电压为80 V解析：选C.当cd 端短路时，ab 之间的电路为R 2和R 3并联，然后与R 1串联，因此ab 之间的等效电阻为R 2·R 3R 2＋R 3＋R 1＝40 Ω.选项A 错误．同理，当ab 端短路时，R 1和R 3并联，然后与R 2串联，总电阻为128 Ω，B 选项错误．当ab 两端接通测试电源时，cd 两端的电压为R 3两端的电压，电路为测试电源给串联的电阻R 1和R 3供电，因此，cd 两端的电压为10010＋40×40 V＝80 V ，选项C 正确．同理，当cd 两端接通测试电源时，ab两端的电压即R 3两端的电压为100120＋40×40 V＝25 V ，选项D 错误．故选C.题型三：非纯电阻电路中功率的计算【例3】一台电风扇，内阻为20 Ω，接上220 V 电压后正常工作，消耗功率66 W ，求：(1)电风扇正常工作时通过电动机的电流是多少(2)电风扇正常工作时转化为机械能的功率是多少转化为内能的功率是多少电动机的效率是多少(3)如果接上电源后，电风扇的扇叶被卡住，不能转动，这时通过电动机的电流以及电动机消耗的电功率和发热功率是多少思路点拨： 电风扇是非纯电阻用电器，关键是把握住能量守恒定律及电风扇不转时可视为纯电阻用电器．☞解题样板规范步骤，该得的分一分不丢！(1)因为P 入＝IU (1分) 所以I ＝P 入U ＝66220A ＝0.3 A ． (1分)(2)电风扇正常工作时转化为内能的功率为 P 内＝I 2R ＝×20 W＝ W (2分) 电风扇正常工作时转化为机械能的功率为 P 机＝P 入－P 内＝66 W － W ＝ W (2分)电风扇正常工作时的效率为 η＝W 机W 总＝P 机P 入＝错误!×100%≈%. (2分) (3)电风扇的扇叶被卡住后通过电风扇的电流 I ＝U R ＝22020A ＝11 A (2分)电动机消耗的电功率 P ＝IU ＝11×220 W＝2420 W ． (2分)电动机发热功率 P 内＝I 2R ＝112×20 W＝2420 W ． (2分)答案： (1)0.3 A (2) W W % (3)11 A 2420 W 2420 W规律总结： 解决电功、电热这类问题时，首先判断电路是纯电阻电路还是非纯电阻电路．若是非纯电阻电路，关键是搞清楚电能转化为什么形式的能，然后再确定选用哪个公式计算电功或电功率． 【变式训练3】如图所示，有一个提升重物用的直流电动机，电阻为r ＝ Ω，电路中的固定电阻R ＝10 Ω，电路两端的电压U ＝160 V ，理想电压表的示数U ′＝110 V ，则通过电动机的电流是多少，电动机的输入功率和输出功率又各是多少解析：对电阻R 根据欧姆定律得 I ＝U －U ′R ＝160－11010A ＝5 A电动机的输入功率P ＝IU ′＝5×110 W＝550 W电动机的发热功率P 1＝I 2r ＝52× W＝15 W 所以电动机的输出功率P 出＝P －P 1＝535 W. 答案：5 A 550 W 535 W第二单元：电动势、闭合电路的欧姆定律一、电动势 1. 定义式： E ＝W/q 2. 方向：在电源内部由_____指向______ 3. 大小：(1)等于外电路______时电源两端的电压．(2)等于非静电力把1 C 的正电荷从电源内部的_____移到______所做的功. 二、闭合电路的欧姆定律1．内容：闭合电路的电流跟电源的电动势成______，跟内、外电路的电阻之和成______． 2．公式：I ＝ER r+或E ＝U Ir IR Ir +=+. (只适用于纯电阻电路)； 常用表达式E ＝U 外＋U 内(适用于任何电路)． 三、路端电压与外电阻、电流的关系 1．路端电压与外电阻的关系 (1)根据U ＝IR ＝E R ＋r ·R ＝E1＋rR可知，当R 增大时U_______，R 减小时U_______． (2)外电路断开时，R 为无限大，I ＝___，路端电压U ＝_____. (3)外电路短路时，R ＝0，U ＝____，I ＝E r(短路电流)．乙2．路端电压跟电流的关系路端电压跟电流的关系是U ＝E －Ir ，用图象表示如图所示．此图象的物理意义是： (1)图线与纵轴的交点对应的电压等于电源的__________．(2)图线斜率大小代表电源的______，路端电压U 随电流I 变化的本质原因是由于电源内阻的存在． (3)图中I m 代表短路电流，I m ＝___. 四、电源的相关功率和电源的效率问题 电功率 意义公式电源功率 指电源提供的全部电功率 P 总＝EI 电源输出功率指电源提供给外电路的功率P 出＝UI 电源内部消耗功率 指电源内电阻消耗的功率 P 内＝I 2r用电器的额定功率指用电器在正常工作条件(即额定电压)下的功率P 额＝U 额I 额用电器的实际功率 指用电器在实际电压下消耗的功率P 实＝U 实I 实2．电源的输出功率P 出＝I 2R ＝E 2(r ＋R )2·R ＝E 2(R －r )2R＋4r (输出功率随外电阻变化的图线如图所示)． (1)当R ＝r 时，P 出最大＝E 24r ＝E 24R.(2)当P 出<P 出最大时，每个输出功率值对应两个可能的外电阻R 1和R 2，且r ＝R 1·R 2. (3)R <r 时，P 出随R 的增大而增大；R >r 时，P 出随R 的增大而减小．3．电源的效率η＝I 2R I 2(R ＋r )＝R R ＋r ＝11＋rR，η随着R 的增大而增大，η－R 变化规律如图所示：可见，当R ＝r 时，电源有最大输出功率时，效率仅为50%.特别提醒：(1)当电源的输出功率最大时，其效率η＝50%，当R →∞时η→100%，但此时P 出＝0无实际意义．(2)对于内外电路上的固定电阻，其消耗的功率应根据P ＝I 2R 来判断，与输出功率大小的判断方法不同．例 1.(2011年江苏盐城联合调研)在如图甲所示的电路中，R 1为定值电阻，R 2为滑动变阻器．闭合开关S ，将滑动变阻器的滑动触头P 从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图乙所示．则( )A．图线乙是电压表V2示数随电流变化的图线B．电源内电阻的阻值为10 Ω C．电源的最大输出功率为 WD．滑动变阻器R2的最大功率为 W解析：选是定值电阻R1两端电压，随电流的增大而增大，应是乙图线所反映的U－I关系，图线甲是电压表V2示数随电流变化的图线，A错误；图线甲的斜率表示的是R1和电源内阻之和，电源内阻为r＝错误!Ω－错误!Ω＝5 Ω，所以B错误；内外电阻相等时，输出功率最大，P m＝错误!＝错误! W ＝ W；可将R1和电源内阻之和等效为电源的“内阻”，当滑动变阻器的电阻等于该“内阻”时，滑动变阻器的功率最大，P′m＝U24r′＝624×10W＝ W.五、闭合电路的动态分析1．程序法：闭合电路中，由于局部电阻变化(或开关的通断)，引起各部分电压、电流(或灯泡明暗)发生变化，分析此类问题的基本步骤是：(1)由局部电阻变化判断总电阻的变化； (2)由I＝ER＋r判断总电流的变化；(3)据U＝E－Ir判断路端电压的变化；(4)由欧姆定律及串并联电路特点判断各部分电流、电压变化．2．极限法：即因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑动端分别滑至两个极端去讨论．3．特殊值法：对于某些电路问题，可以采取代入特殊值法判定，从而得出结论．特别提醒：(1)电路的动态分析问题是指由于电路中某一电阻的变化造成电路中其他物理量变化，只要熟练掌握串并联电路的特点及欧姆定律即可顺利解决问题．(2)该类问题在近几年高考题中经常出现，且常以选择题考查为主．例2.(2009年高考广东理科基础卷)如图所示是一实验电路图．在滑动触头由a端滑向b端的过程中，下列表述正确的是( )A．路端电压变小 B．电流表的示数变大C．电源内阻消耗的功率变小 D．电路的总电阻变大解析：选A.由a到b，R1值减小，因此总电阻变小，D错，总电流增大，内电压增大，路端电压减小，所以A正确，再结合欧姆定律知电流表的示数变小，B错，由P内＝I2r知电源内阻消耗的功率变大，C错．六、含容电路的分析和计算电容器是一个储存电能的元件，在直流电路中，当电容器充、放电时，电路有充电、放电电流，一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大(只考虑电容器是理想不漏电的情况)的元件，在电容器处电路可看作是断路，简化电路时可去掉它，简化后若要求电容器所带电荷量时，可在相应的位置补上，分析和计算含有电容器的直流电路时，关键是准确地判断和求出电容器两端的电压，具体做法是：1．确定电容器和哪个电阻并联，该电阻两端电压即为电容器两端电压．2．当电容器和某一电阻串联后，接在某一电路两端时，此电路两端电压即为电容器两端电压．3．电路的电流、电压变化时，将会引起电容器的充放电．如果电容器两端电压升高，电容器将充电；如果电压降低，电容器将通过与它连接的电路放电．电量的多少可根据Q＝C·U计算．特别提醒：求解含有电容器的电路问题，首先要弄清楚电路结构，分析出电容器两极板间的电压如何变化，然后根据串并联电路的特点结合欧姆定律，确定其他量．3.如图中电源电动势E＝10 V，内阻可忽略，R1＝4 Ω，R2＝6 Ω，C＝30 μF，求：(1)S闭合后，稳定时通过R1的电流．(2)S 原来闭合，然后断开，求这个过程中流过R 1的总电荷量． 解析：(1)电路稳定时，R 1、R 2串联，易求I ＝ER 1＋R 2＝1 A ，即为流过R 1的电流．(2)S 闭合时，电容器两端电压U C ＝U 2＝I ·R 2＝6 V ，储存的电荷量Q ＝C ·U C . S 断开至达到稳定后电路中电流为零，此时U C ′＝E ，储存的电荷量Q ′＝CU C ′.很显然电容器上的电荷量增加了ΔQ ＝Q ′－Q ＝CU ′C －CU C ＝×10－4C ．电容器上的电荷量的增加是在S 断开以后才产生的，这只有通过R 1这条途径实现，所以流过R 1的电荷量就是电容器带电荷量的增加量． 答案：(1)1 A (2)×10－4C七、电路故障问题的分析方法 1．故障特点(1)断路的特点：电路中某一部分发生断路表现为电源电压不为零，而电流强度为零．(2)短路的特点：电路中某一部分发生短路，表现为有电流通过电路而该电路两端电压为零． 2．故障的分析方法(1)断路故障的判断：用电压表与电源并联，若有电压时，再逐段与电路并联，若电压表指针偏转，则该段电路中有断路．(2)短路故障的判断：用电压表与电源并联，若有电压时，再逐段与电路并联；若电压表示数为零 ，则该电路被短路． 例4. (2011年陕西宝鸡二检)在如图所示的电路中，电源的电动势E 和内阻r 恒定，闭合开关S 后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是( )A ．电阻R 1断路B ．电阻R 2断路C ．电阻R 2短路D ．电容器C 断路解析：选B.若R 1断路，则无电流流过灯泡，灯泡不亮，A 错误；若R 2断路，R 总变大，I 总变小，U 内＝I 总r 变小，U 外变大，U 1＝I 总R 1变小，因U L ＝U 外－U 1，所以U L 变大，灯泡变亮，故B正确；若R 2短路，电流不经过灯泡，灯泡不亮，C 错误；若电容器断路，总电阻不影响，故灯泡亮度不变，D 错误． 八．高考典型题型题型一：电路的动态分析【例1】(2011年滁州模拟)如图所示的电路，闭合开关S ，滑动变阻器滑片P 向左移动，下列结论正确的是( )A ．电流表读数变小，电压表读数变大B ．小灯泡L 变亮C ．电容器C 上的电荷量减小D ．电源的总功率变大 解析： 滑动变阻器R 的滑片P 向左移，电路总电阻变大，则由I ＝ER 外＋r，可知干路电流变小，即电流表读数变小，由路端电压U ＝E －Ir ，可知电压表读数变大，A 正确；由于干路电流变小，所以灯变暗，B 错误；变阻器两端电压变大，电容器两端电压变大，电荷量增加，C 错误；而电源总功率P ＝IE ，I 减小，所以P 减小，即D 错误． 答案： A方法技巧： 电路的动态分析应该先局部后整体，整体后再局部．先局部是看由于局部的电阻变化而引起的总电阻的变化，然后看整体的干路电流和路端电压的变化情况，结合它们的变化情况再分析需要求解的物理量的变化．【变式训练】 (2009年高考广东卷)如图所示，电动势为E 、内阻不计的电源与三个灯泡和三个电阻相接，只合上开关S 1，三个灯泡都能正常工作．如果再合上S 2，则下列表述正确的是( ) A ．电源输出功率减小 B ．L 1上消耗的功率增大 C ．通过R 1上的电流增大 D ．通过R 3上的电流增大解析：电源不计内阻，故电源两端的电压不变，再合上S 2，实际上就是将电阻R 2并联入电路中，引起总电阻减小，干路总电流必然增大，由P ＝UI 知，电源的输出功率应增大，A 错；R 1处于干路中，C 对；由于R 1两端的电压U 1＝IR 1，I 增大，故U 1增大，则L 1两端的电压减小，由P ＝U 2R知L 1的功率减小，B 错；L 3和R 3两端的电压减小，通过R 3的电流必减小，D 错． 选C. 题型二：闭合电路欧姆定律的应用【例2】 (17分)(2011年宁波模拟)在如图所示的电路中，R 1＝2 Ω，R 2＝R 3＝4 Ω，当开关S 接a 时，R 2上消耗的电功率为4 W ，当开关S 接b 时，电压表示数为 V ，试求：(1)开关S 接a 时，通过电源的电流和电源两端的电压；(2)开关S 接b 时，电源的电动势和内电阻； (3)当开关S 接c 时，通过R 2的电流．【思路点拨】 当开关接不同触点a 、b 、c 时，电阻R 1、R 2、R 3的连接方式发生了变化，搞清它们之间的连接方式是解题的前提和关键． 解题样板规范步骤，该得的分一分不丢！(1)当S 接a 时，R 1被短路，外电阻为R 2，可得： 通过电源的电流I 1＝ PR 2＝1 A(2分) 电源两端的电压U 1＝PR 2＝4 V ．(2分)(2)当S 接a 时，有E ＝U 1＋I 1r ＝4＋r ①(2分)当S 接b 时，R 1和R 2串联，R 外′＝R 1＋R 2＝6 Ω(1分) 通过电源的电流I 2＝U 2R 1＋R 2＝0.75 A(1分)这时有：E ＝U 2＋I 2r ＝＋ r ②(2分) 解①②式得：E ＝6 V r ＝2 Ω.(2分)(3)当S 接c 时，R 总＝R 1＋r ＋R 23＝6 Ω(1分) 总电流I 3＝E /R 总＝1 A(2分)通过R 2的电流I ′＝12I 3＝0.5 A ．(2分)【答案】 (1)1 A 4 V (2)6 V 2 Ω (3)0.5 A 易误警示： (1)不能正确判断本题电路中因开关S 的触点位置变化导致电阻连接方式的变化是失误的主要原因． (2)不能灵活应用一些基本公式，如P ＝I 2R 、P ＝U 2R、E ＝U ＋Ir 等造成计算繁琐．第三单元 电学实验实验七：测定金属的电阻率一．实验目的：1．掌握电流表、电压表和滑动变阻器的使用方法； 2．掌握螺旋测微器的使用和读数方法；3．会用伏安法测电阻，进一步测定金属的电阻率． 二．实验原理： 1．螺旋测微器(1)构造：如图，又叫千分尺．(2)读数：测量值(毫米)＝固定刻度数(毫米)(注意半毫米刻线是否露出)＋可动刻度数(估读一位)×(毫米)如图所示，固定刻度示数为2.0 mm ，不足半毫米而从可动刻度上读的示数为，最后的读数为：2.0 mm ＋×0.01 mm ＝2.150 mm.特别提示：使用螺旋测微器读数时，以毫米为单位，有三位小数． 2．游标卡尺(1)构造：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉． (2)用途：测量厚度、长度、深度、内径、外径．(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成． 不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，见下表： 刻度格数(分度)刻度总长度每小格与1 mm 的差值 精确度(可准确到)10 9 mm 0.1 mm 0.1 mm 20 19 mm 0.05 mm 0.05 mm 5049 mm0.02 mm0.02 mm的整毫米数，K 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x ＋K ×精确度)mm.3．伏安法测电阻(1)原理：R ＝U I，用电压表测定电阻两端的电压U ，用电流表测定流过电阻的电流I .(2)电流表的内接法和外接法的比较 (3)两种电路的选择 ①阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若R x 较小，x VA xR R R R ≤，宜采用电流表外接法；若R x 较大，x V A xR RR R ≥，宜采用电流表内接法．简单概括为“大内偏大，小外偏小”．②实验试探法：按图接好电路，让电压表一根接线柱P 先后与a 、b 处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法． 特别提示：电表示数变化大小是指相对变化的大小，即比较|ΔU |U 与|ΔI |I的大小．4.测电阻率的原理把金属丝接入图所示的电路中，用电压表测金属丝两端的电压，用电流表测金属丝中的电流，根据R x ＝U I计算金属丝的电阻R x ，然后用米尺测量金属丝的有效长度l ，用螺旋测微器测量金属丝的直径d ，计算出金属丝的横截面积S ；根据电阻定律R x ＝ρl /S ，得出计算金属丝电阻率的公式ρ＝R x S l ＝πd 2U4lI三．实验器材被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干． 四．实验步骤1．用螺旋测微器在被测金属丝的三个不同位置各测一次直径，求出其平均值． 2．按图所示的原理电路图连接好用伏安法测电阻的实验电路．3．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l .4．把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S ，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，填入记录表格内，断开电键S ，求出导线电阻R x 的平均值． 5．整理仪器． 五、数据处理1．在求R x 的平均值时可用两种方法(1)第一种是用R x ＝U I算出各次的数值，再取平均值．(2)第二种是用U －I 图线的斜率求出．2．计算电阻率：将记录的数据R x 、l 、d 的值，代入电阻率计算公式ρ＝R x S l ＝πd 2U4lI.六、误差分析1．金属丝直径、长度的测量带来误差．2．测量电路中电流表及电压表对电阻测量的影响，因为电流表外接，所以R 测<R 真，由R ＝ρl S，知ρ测<ρ真．3．通电电流过大，时间过长，致使电阻丝发热，电阻率随之变化带来误差． 七、注意事项1．为了方便，测量直径应在导线连入电路前进行，为了准确测量金属丝的长度，应该在连入电路之后在拉直的情况下进行．2．本实验中被测金属丝的电阻值较小，故须采用电流表外接法．3．电键S 闭合前，滑动变阻器的阻值要调至最大． 4．电流不宜太大(电流表用0～ 0.6 A 量程)，通电时间不宜太长，以免金属丝温度升高，导致电阻率在实验过程中变大． 八、仪器选择的三个原则1．安全性原则：通过电源、电阻、电流表、电压表等的电流不能超过其允许的额定电流． 2．误差性原则：选用电表应考虑尽可能达到电表量程．3．便于操作原则：选择滑动变阻器时应使对外供电电压的变化范围既要满足实验要求，又要便于调节，滑动变阻器调节时应使其滑动范围较大． 九．典型题分析题型一：游标卡尺、千分尺的读数 【例1】 (2009年高考海南卷)某同学用游标卡尺和螺旋测微器分别测量一薄的金属圆片的直径和厚度，读出图中的示数，该金属圆片的直径的测量值为________ cm ，厚度的测量值为________ mm. 【解析】 游标卡尺是20分度的，可精确到0.05 mm ，其主尺读数为1.2 cm ，游标尺读数为8×0.005 cm ＝0.040 cm.所以金属圆片直径为1.240 cm.螺旋测微器固定刻度读数为1.5 mm ，可动刻度读数为0.183 mm ，厚度测量值为1.683 mm. 【答案】【易误警示】 千分尺必须估读，不要求游标对卡尺估读． 题型二：实验数据的处理【例2】 (2009年高考广东卷)某实验小组利用实验室提供的器材探究一种金属丝的电阻率．所用的器材包括：输出为3 V 的直流稳压电源、电流表、待测金属丝、螺旋测微器(千分尺)、米尺、电阻箱、开关和导线等．(1)他们截取了一段金属丝，拉直后固定在绝缘的米尺上，并在金属丝上夹一个小金属夹，金属夹可在金属丝上移动．请根据现有器材，设计实验电路，并连接电路实物图甲．(2)实验的主要步骤如下：①正确连接电路，设定电阻箱的阻值，开启电源，合上开关； ②读出电流表的示数，记录金属夹的位置；③断开开关，________，合上开关，重复②的操作．(3)该小组测得电流与金属丝接入长度关系的数据，并据此绘出了图乙所示的关系图线，其斜率为________ A－1·m －1(保留三位有效数字)；图线纵轴截距与电源电动势的乘积代表了____________________的电阻之和．(4)他们使用螺旋测微器测量金属丝的直径，示数如图所示．金属丝的直径是________．图乙中图线的斜率、电源电动势和金属丝横截面积的乘积代表的物理量是________，其数值和单位为________(保留三位有效数字)．【解析】 设外电路电阻箱和电流表的总电阻为R ，由闭合电路欧姆定律得I ＝ER ＋ρL S，变形得到：1I ＝R E ＋ρESL ，由此可知图线纵轴截距与电源电动势的乘积代表了金属丝电阻为零时的全电路(即电阻箱电流表、电源内阻)电阻之和，图线的斜率、电源电动势和金属丝横截面积的乘积代表的物理量是电阻率，代入数据计算即可． 【答案】 (1)如图所示(2)改变金属丝上金属夹的位置(3)～ 金属丝接入长度为零时全电路(或电阻箱和电流表) (4)～0.202 mm 金属丝电阻率 ×10－7 Ω·m～×10－6Ω·m题型三：半偏法测电表内阻 【例3】(2010年高考北京卷)某同学要把一个量程为200 μA 的直流电流计G ，改装成量度范围是0～4 V 的直流电压表．(1)她按图所示电路、用半偏法测定电流计G 的内电阻r g ，其中电阻。

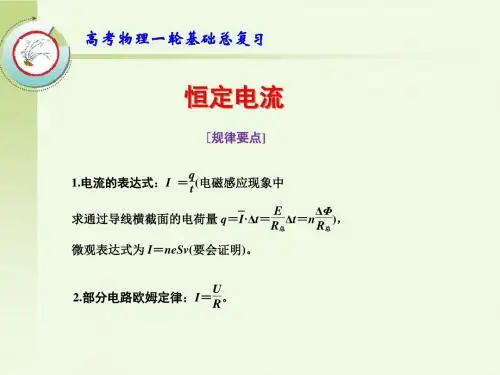

高考物理一轮复习要点：恒定电流为了让同学们在高考中取得更好的成绩，下面为大家整理了高考物理一轮复习要点：恒定电流，希望对同学们有所帮助。

高考物理一轮复习要点：恒定电流电荷的定向移动形成电流。

大小、方向都不随时间变化的电流称为恒定电流。

精品小编准备了恒定电流知识点，具体请看以下内容。

恒定电流1.电流强度：I=q/t{I:电流强度(A),q:在时间t内通过导体横载面的电量(C),t:时间(s)｝2.欧姆定律：I=U/R {I:导体电流强度(A),U:导体两端电压(V),R:导体阻值(&Omega;)｝3.电阻、电阻定律：R=&rho;L/S{&rho;:电阻率(&Omega;?m),L:导体的长度(m),S:导体横截面积(m2)｝4.闭合电路欧姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U 内+U外{I:电路中的总电流(A),E:电源电动势(V),R:外电路电阻(&Omega;),r:电源内阻(&Omega;)｝5.电功与电功率：W=UIt,P=UI{W:电功(J),U:电压(V),I:电流(A),t:时间(s),P:电功率(W)｝6.焦耳定律：Q=I2Rt{Q:电热(J),I:通过导体的电流(A),R:导体的电阻值(&Omega;),t:通电时间(s)｝7.纯电阻电路中:由于I=U/R,W=Q,因此W=Q=UIt=I2Rt=U2t/R8.电源总动率、电源输出功率、电源效率：P总=IE,P出=IU,&eta;=P出/P总{I:电路总电流(A),E:电源电动势(V),U:路端电压(V),&eta;：电源效率｝9.电路的串/并联串联电路(P、U与R成正比) 并联电路(P、I与R成反比)电阻关系(串同并反) R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+电流关系 I总=I1=I2=I3 I并=I1+I2+I3+电压关系 U总=U1+U2+U3+ U总=U1=U2=U3功率分配 P总=P1+P2+P3+ P总=P1+P2+P3+10.欧姆表测电阻(1)电路组成(2)测量原理两表笔短接后,调节Ro使电表指针满偏,得Ig=E/(r+Rg+Ro)接入被测电阻Rx后通过电表的电流为Ix=E/(r+Rg+Ro+Rx)=E/(R中+Rx)由于Ix与Rx对应,因此可指示被测电阻大小(3)使用方法:机械调零、选择量程、欧姆调零、测量读数{注意挡位(倍率)｝、拨off挡.(4)注意:测量电阻时,要与原电路断开,选择量程使指针在中央附近,每次换挡要重新短接欧姆调零.以上内容是小编为大家整理的高考物理一轮复习要点：恒定电流，大家仔细阅读了吗?想了解更多相关学习资料，敬请关注。

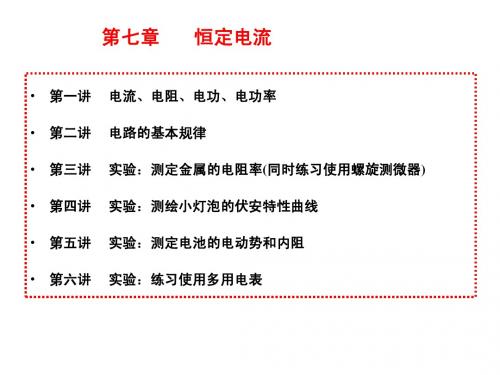

第七章恒定电流[备考指南]考点内容要求题型把握考情一、电路的基本概念和规律欧姆定律Ⅱ选择、计算找规律从近几年高考试题来看，高考对本章内容的考查重点有电路的基本概念和规律、闭合电路的欧姆定律等知识，实验部分则以基本仪器的使用和电路实验为主，题型以填空题的形式出现，分值约15分。

电阻定律Ⅰ电阻的串联、并联Ⅰ二、闭合电路欧姆定律电源的电动势和内阻Ⅱ选择、计算闭合电路的欧姆定律Ⅱ电功率、焦耳定律Ⅰ实验七测定金属的电阻率(同时练习使用螺旋测微器)填空明热点预计高考命题的重点仍将是对基本概念和规律、闭合电路的欧姆定律的理解和应用，实验则考查基本仪器的使用，实验原理的理解，实验数据的处理等知识。

实验八描绘小灯泡的伏安特性曲线实验九测定电源的电动势和内阻实验十练习使用多用电表第1节电流__电阻__电功__电功率(1)由R＝UI知，导体的电阻与导体两端电压成正比，与流过导体的电流成反比。

(×)(2)根据I＝qt，可知I与q成正比。

(×)(3)由ρ＝RSl知，导体的电阻率与导体的电阻和横截面积的乘积成正比，与导体的长度成反比。

(×)(4)公式W＝UIt及Q＝I2Rt适用于任何电路。

(√)(5)公式W＝U2Rt＝I2Rt只适用于纯电阻电路。

(√)(1)1826年德国物理学家欧姆通过实验得出欧姆定律。

(2)19世纪，焦耳和楞次先后各自独立发现电流通过导体时产生热效应的规律，即焦耳定律。

要点一电流的理解及其三个表达式的应用公式适用范围字母含义公式含义定义式I＝qt一切电路q为时间t内通过导体横截面的电荷量qt反映了I的大小，但不能说I∝q，I∝1t微观式I＝nqSv一切电路n：导体单位体积内的自由电荷数q：每个自由电荷的电荷量S：导体横截面积v：电荷定向移动速率从微观上看n、q、S、v决定了I的大小决定式I＝UR金属、电解液U：导体两端的电压R：导体本身的电阻I由U、R决定，I∝U I∝1R[多角练通]1．如图7­1­1所示为一磁流体发电机示意图，A、B是平行正对的金属板，等离子体(电离的气体，由自由电子和阳离子构成，整体呈电中性)从左侧进入，在t时间内有n个自由电子落在B板上，则关于R中的电流大小及方向判断正确的是( )图7­1­1A．I＝net，从上向下B．I＝2net，从上向下C．I＝net，从下向上D．I＝2net，从下向上解析：选A 由于自由电子落在B板上，则A板上落上阳离子，因此R中的电流方向为自上而下，电流大小I＝qt＝net。

高考第一轮复习教案11 恒定电流高考第一轮复习教案11-恒定电流金桥教育中心-新起点辅导学校主题：恒流式：复习课程目标要求：重点和难点：教具：第1课：基本概念和规律、过程和内容基础知识I.电流、阻力和阻力规律1。

电流：电荷的定向运动形成电流。

（1）形成电流的条件：内因是自由移动的电荷，外因是导体两端的电位差。

（2）电流强度：通过导体横截面的电量Q与通过这些电量所需的时间t之比。

①i=q/t；假设导体的单位体积中有n个电子，且电子的定向运动速率为V，则i=NESV；如果导体每单位长度有n个电子，I=nev。

② 指示电流的强度，它是标量。

但是有一个方向，它规定正电荷的定向运动方向就是电流的方向。

③ 单位为：A，Ma，微安1A=103ma=106μA2。

电阻和电阻定律（1）电阻：施加在导体两端的电压与通过导体的电流强度之比R=u/I，导体的电阻由导体本身的性质决定，与u.i（2）电阻定律无关：导体的电阻R与其长度L成正比，与其横截面积s R＝ρL/s成反比（3）电阻率：ρ是反映材料导电性的物理量，由材料决定，但受温度影响。

2.① 电阻率在数值上等于长度为1m、横截面积为1m的圆柱形导体的电阻② 单位为：ωm.3。

半导体和超导体-56（1）半导体的导电性介于导体和绝缘体之间，电阻率约为10Ωm～10Ωm（2）半导体的应用：① 热敏电阻：它能把温度的变化转换成电信号。

通过测量这个电信号，我们可以知道温度的变化② 光刻胶：光刻胶在需要对光敏感的自动控制设备中充当自动开关③ 晶体二极管、晶体三极管、电容器和其他电子元件可以连接到集成电路中④ 半导体可以制成半导体激光器、半导体太阳能电池等超导体① 超导性：当温度降至接近绝对零度时，某些物质的电阻率突然降至接近零的现象② 转变温度（TC）：材料从正常状态转变为超导状态的温度③ 用途：超导电磁铁、超导电机等。

部分电路欧姆定律1。

导体中的电流I与导体两端的电压成正比，与电阻R成反比。
