建筑平面图的图例绘制介绍

建筑平面图、立面图、剖面图介绍01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

（一）底层平面图的识读1．了解平面图的图名、比例。

3
计划扩建的预留
地或建筑物
用中粗虚线表示
4
拆除的建筑物
用细实线表示
5
建筑物下面的通
道
6
散状材料露天堆 场
需要时可注明材料名称
7
其他材料露天堆
场或露天作业场
需要时可注明材料名称
8
铺砌场地
9
敞棚或敞廊
总平面图图例
GB/T5013～2001
序 号
名称
图例
备注
高架式料仓
10
11
漏斗式贮仓
左、右图为底卸式
中图为侧卸式
12
冷却塔（池）
应注明冷却塔或冷却池
13
水塔、贮罐
左图为水塔或立式贮罐
右图为卧式贮罐
14
水池、坑槽、孔洞
也可以不涂黑
15
明溜矿槽（井）
16
斜井或平洞
17
烟囱
实线为烟囱下部直ቤተ መጻሕፍቲ ባይዱ，虚线为基
础。必要时可注写烟囱高度和下、
下口直径。
18
挡土墙
被档土在“突出”的一侧
总平面图图例
GB/T5013
序 号
名称
图例
备注
总平面图图例
GB/T5013
序 号
名称
图例
备注
26
斜坡卷扬机道
斜坡栈桥
27
（皮带廊等）
细实线表示支架中心线位置
28
坐标
上图表示测量坐标
下图表示建筑坐标
“78.35”为原地面标高
方格网交叉点
“77.85”为设计标高
29
标高
“-0.50”为施工高度
“-”表示挖方，“+”表示填方

根据教材 3. 2. 2 部分介绍的尺寸标注样式设置方 法，新建一个“ 1: 100” 样式。
子任务一 设置绘图环境
3. 标注样式设置
子任务一 设置绘图环境
3. 标注样式设置 在 “直线”选项卡中设置尺寸线、尺寸界线的格式。一般按默认设
置 “ 颜色”和“线宽”值，“基线间距”设置为 800 ，“超出标记”设置为
型选项“ AutoCAD图形样板（ *. dwt ）”，文件名为建筑模板。单击保存按钮，出现“样板 说明”对话框，在说明选项中注明“建筑用模板”，单击确认按钮，完成建筑模板的创建。
子任务一 设置绘图环境
5. 模板文件的创建
子任务二 绘制建筑平面图
1. 绘制轴线网及标注编号
建筑平面设计绘制一般从定位轴线开始。确定了轴线就确定了整个建筑物的承重体系和非承重体系，确定了建筑物房间的开间深度以及楼 板柱网等细部的布置。所以，绘制轴线是使用 AutoCAD进行建筑绘图的基本功之一。
在本例中，以创建图块方式完成轴线编号的标注。利用图块与属性功能绘图，不但可以提高绘图效率，节约图形文 件占有磁盘空间，还可以使绘制的工程图规范、统一。
子任务二 绘制建筑平面图
1. 绘制轴线网及标注编号
（ 2 ）标注轴线编号－创建轴线编号图块
① 使用圆命令，在绘图区域画一个直径为 800的圆。 ② 定义图块属性。选择“绘图 | 块 | 定义属性”命令，弹出 “属性定义”对话框，再
子任务一 设置绘图环境 子任务二 绘制建筑平面图 子任务三 尺寸标注和文字说明
子任务一 设置绘图环境
1. 绘图单位设置
建筑工程中，长度类型为小数， 精度为 0 ；角度的类型为十进制数， 角度以逆时针方向为正，方向以东 为基准角度。
选择“格式 | 单位”，或在命令行 中键入 UNI TS( UN) ，将弹出如图 4-2 所示的“图形单位”对话框，用户可 在对话框中进行绘图单位的设置。

第二页，共五页。
空门洞
建筑平面图的常用图例
固定窗
上悬窗
中悬窗
下悬窗
外开平开窗
内开平开窗
百叶窗
第三页，共五页。
高窗
推拉窗
建筑平面图的常用图例
楼梯
电梯 自动扶梯
第四页，共五页。
建 筑 平 面 图。自动扶梯
内容总结
第五页，共五页。

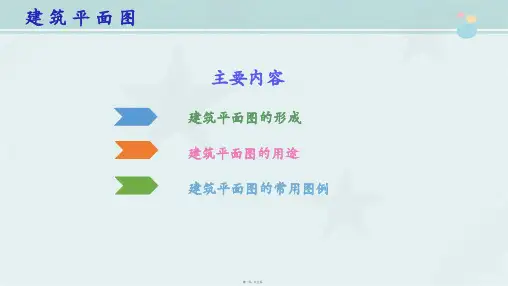

建筑平面图
主要内容
建筑平面图的形成
建筑平面图的用途
建筑平面图的常用图例
第一页，共五页。
ห้องสมุดไป่ตู้
建筑平面图的常用图例
单面开启单扇门（包括平开或单面弹簧） 单面开启双扇门（包括平开或单面弹簧）
墙洞外单扇推拉门
双面开启单扇门（包括平开或双面弹簧）
双面开启双扇门（包括双面平开或双面弹簧 ）
墙洞外双扇推拉门
竖向卷帘门

结合实际看图。
1111
（二）、阅读房屋建筑工程图的方法 先读首页图 读总平面图 读建筑施工图 读结构施工图 读设备施工图 读图时注意工种之间的联系，前后照应。
1212
8.2 总平面图
一、总平面图的形成和用途及表示方法
总平面图的形成 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、
99
五、建筑设计总说明
设计依据：立项，规划许可证 建筑规模 占地面积——建筑物底层外墙皮以内所有面积之和 建筑面积——建筑物外墙皮以内各层面积之和 标高 相对标高———以建筑物底层室内地面为零的标高 绝对标高——以青岛黄海平均平面的高度为零点的标高 装修做法：地面、楼面、墙面的装修做法 施工要求 1)严格执行施工验收规范中规定 2)对图纸中不详之处的说明
2、建筑平面图表达的内容 建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关
系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位 置及类型。 3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依 据，是建筑施工中的重要图纸。
2323
二、建筑平面图的图示方法
1818
5．等高线
1）地形——地面上高低起伏的形状，地形用等高线表示 2）等高线的绘制 假想用间隔相等的若干水平面把山头从某一高度顶一层一层地剖开， 在山头表面上便出现一条一条的截交线，把这些截交线投射到水平投影 面上，就得到一圈一圈的封闭曲线，即为等高线。 3）由等高线分析地形的高低起伏状况： A 等高线间距越大，地面越平坦，间距越小，地面越陡峭 B 数值由外圈向内圈增大，地形上凸；数值由外向内减小，地形下凹 6、 道路：标注道路中心控制点，道路的标高及平面位置

施工平面布置图说明在建筑施工过程中，施工平面布置图是一个关键的环节，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

下面，我们将对施工平面布置图进行详细的说明。

一、施工平面布置图的目的和意义施工平面布置图是施工现场布置的依据，其目的是为了指导施工现场的各项活动，确保施工流程的顺畅、安全和高效。

通过合理的施工平面布置，可以减少各工种之间的相互干扰，减少材料的重复搬运，提高工作效率，同时也能保障施工人员的安全。

二、施工平面布置图的内容施工平面布置图主要包括以下内容：1、施工区域的划分：将施工现场划分为不同的区域，如材料堆放区、机械设备区、办公区、生活区等。

2、交通道路的规划：规划好施工现场的交通道路，确保车辆和人员的安全通行。

3、安全设施的布置：根据施工需要，布置好安全设施，如消防设施、安全警示标志等。

4、施工顺序的安排：根据施工进度计划，合理安排各工种的施工顺序。

5、环境保护措施：针对施工过程中的环境污染问题，采取相应的环境保护措施。

三、施工平面布置图的注意事项在绘制施工平面布置图时，需要注意以下几点：1、要根据施工现场的实际情况进行绘制，确保图中的内容真实、准确。

2、要考虑到各工种之间的相互影响，避免相互干扰。

3、要考虑到安全因素，确保施工现场的安全。

4、要考虑到环境保护因素，减少施工对环境的影响。

四、总结施工平面布置图是建筑施工过程中不可或缺的一部分，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

因此，在绘制施工平面布置图时，必须认真考虑各种因素，确保图中的内容真实、准确、完整，为施工现场的管理和施工提供有效的指导。

施工总平面布置图在建筑设计和施工的过程中，总平面布置图是一个重要的环节。

它是对整个施工项目的全面规划和安排，涉及到施工场地、施工道路、施工设备、施工材料以及人员活动等各个方面。

总平面布置图的精心设计，不仅可以提高施工效率，降低成本，还可以保障施工过程的安全。

2 . 绘制阳台线 将“阳台”图层置为当前层。 如图16所示．阳台的外轮廓线为AD、DC线。按常 规方法绘制时．由于D、C两点均不能直接给定，需要 从B点向上引垂直辅助线，从A点向左引水平辅助线， 二者相交后得到D点。最后再进行图线的修剪，显 然．上述操作过程较为繁琐。 如果开启“对象追踪”功能并配合必要的“对象 捕捉”，则操作过程可大大简化。
图1 平面布置
图 所有尺寸标注及轴线 标注绘制完成的平面图
课堂练习： 绘制建筑平面图
要求： 一、比例尺设置 1:100 二、墙体用”多线 “ （MLINE）绘制。 三、墙厚均为240mm 厚（内墙标注除外）。
( 二)
设置绘图环境
在正式绘图之前，首先应根据所绘制图形的特 点，对绘图环境作一些必要的设置。主要涉及图层 的创建，各个图层的颜色、线型、线宽的设定，中 文字体、字型的设定，以及符合建筑制图标准的标 注样式的设定等。由于以上准备工作在绘制所有的 建筑施工图之前都是必不可少的，因此我们要认真 学习和领会，并养成在绘图前先做好准备工作这一 良好的绘图习惯。
建筑平面图的绘制
多线的设置
当绘制一段或多段、由2条或2条以上相互平行 的直线相互连接所组成的图形对象时．就要用到多 线命令。在多线中．组成多重线的单个平行线称为 元素。多线最多可由16个元家组成．每个元素的位 置由其到多线基线的偏移量“offset”来决定，如图 所示。
系统默认的多线偏移量是1。默认多线两端开口 不闭合。在建筑制图中，多线命令可以用在绘制墙 体和窗户中．但要对其样式进行设置。在墙体的多 线样式中要将两条多线的开口闭合．在窗户的多线 样式中要添加两条直线。 执行【格式】| 【多线样式】命今后， 弹出“多线样式”对 话框，如图所示。
1.图层的设置 在CAD中，图层相当于图纸绘图中使用的重叠透 明图纸。图层是图形中使用的主要组织工具．可以 使用图层将各种信息按功能编组，以及执行线型、 线宽、颜色和其他标准的设定。通过创建图层．可 以将类型相似的对象指定给同一个图层并使其相关 联。例如，可以将定位轴线、墙体、门窗及文字、 标注等置于不同的图层上，然后通过对各个团层的 控制来达到控制各个对象的目的。显然，通过使用 图层来管理图形．可达到简便与高效的完美统一。 在本例中．需要创建的图层有轴线、墙体、门 窗、楼梯、阳台、洁具、家具及文本、标注等。各 图层的具体设定如图所示。

第四章建筑结构图例及符号一、建筑结构制图图例建筑结构专业制图图例应选用下表所示的图线二、结构平面图应按下图的规定采用正投影法绘制，特殊情况下也可采用仰视投影绘制用正投影法绘制预制楼板结构平面图节点详图三、桁架式结构的几何图可用单线图表示，杆件的轴线长度尺寸应标注在构件的上方对称杆件几何尺寸标注方法四、结构平面图中索引剖视详图、断面详图编号顺序表示方法结构平面图中索引剖视详图、断面详图编号顺序表示方法五、制图比例在同一张图纸中，相同比例的各图样，应选用相同的线宽组。

绘图时根据图样的用途被绘物体的复杂程度，应选用表中的常用比例，特殊情况下也可选用可用比例。

六、钢筋的一般表示方法1、一般钢筋表示方法2、预应力钢筋表示方法3、钢筋网片用文字注明焊接网或绑扎网片4、普通钢筋种类、符号和强度标准值5．钢筋配置表示法6．钢筋焊接标注方法续表7、钢筋在平面、立面、剖（断）面中的表示方法应符合下列规定：（1）钢筋在平面图中的配置应按图所示的方法表示。

当钢筋筋注的位置不够时，可采用引出线标注。

引出线标注钢筋的斜短划线应为中实线或细实线。

（2）当构件布置较简单时，结构平面布置图可与板配筋平面图合并绘制。

钢筋在楼板配筋图中的表示方法（3）平面图中的钢筋配置较复杂时，可按表及图的方法绘制。

（4）钢筋在梁纵、横断面图中的配置，应按图所示的方法表示。

梁纵、横断面图中钢筋表示方法（5）构件配筋中箍筋的长度尺寸，应指箍筋的里皮尺寸。

弯起钢筋的高度尺寸应指钢筋的外皮尺寸。

钢箍尺寸标注法（6）钢筋的简化表示方法当构件对称时，采用详图绘制构件中的钢筋网片可按图的方法用一半或1/4表示。

构件配筋简化表示方法7、钢筋混凝土构件配筋较简单时，宜按下列规定绘制配筋平面图：（1）独立基础宜按图的规定在平面模板图左下角，绘出波浪线，绘出钢筋并标注钢筋的直径、间距等。

独立基础（2）其他构件宜按下图的规定在某一部位绘出波浪线，绘出钢筋并标注钢筋的直径间距等。

二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
3.300
建筑剖面图的 形成
3.180
500
500
500
2.400 0.900 -0.300
断面轮廓 为粗实线 C
投射方向
断
面
+0.000
后
细的
4500
1200 实 可
1-1剖面图
B 1:100
线A 见 轮
廓
为
剖切平面
建筑剖面图
作用：建筑剖面图用来表达建筑 物内部垂直方向 的结构形式、分 层情况、内部构造及各部位的高 度等。它与建筑平面图、立面图 相配合，是建筑施工图中不可缺 少的重要图样之一。
屋顶平面图的 形成
一层
比例
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
定位轴线
D C A
D
B A 3
2 1
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
4、未剖切到的可见部分，如可见的楼梯梯段、栏杆扶手、走廊 端头的窗；可见的梁、柱，可见的水斗和雨水管，可见的踢脚和 室内的各种装饰等；

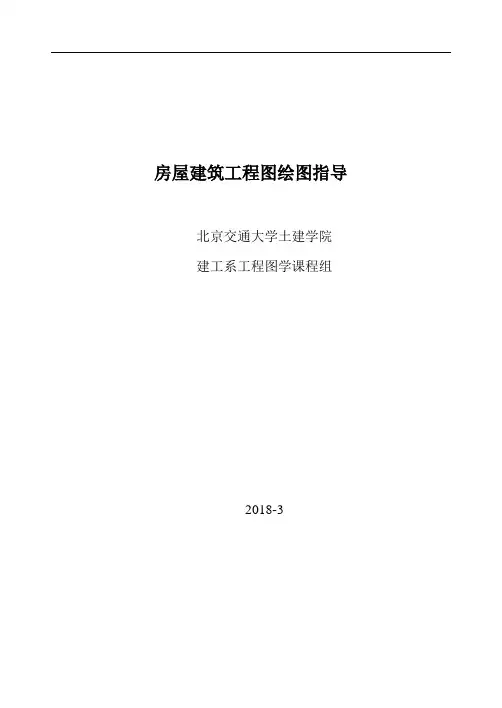

房屋建筑工程图绘图指导北京交通大学土建学院建工系工程图学课程组2018-3名目房屋建筑工程图绘图指导 ............................................................. 错误!未定义书签。

1.国家制图标准（B/T 50001-2001）差不多规定 (3)1.1图纸规格 (3)1.2图线 (5)1.3字体 (5)1.4比例 (7)2.房屋建筑施工图（B/T 50104-2001） (8)2.1建筑施工图的内容及图纸编号 (8)2.2图线 (8)2.3符号 (8)2.4尺寸标注 (10)2.5平面图绘制要求 (11)2.6立面图 (12)2.7剖面图 (13)2.8详图 (14)2.9其他规定 (14)3.房屋结构施工图 (15)3.1一样规定（B/T 50105-2001） (15)3.2钢筋混凝土结构图 (18)3.3钢结构图 (20)1.国家制图标准（B/T 50001-2001）差不多规定1.1图纸规格1.1.1图幅的差不多规格如下表所示1.1.2加长图纸的规格当图纸的幅面需要加长时，图纸的短边一样不应加长，长边可加长，但应符合下表规定。

1.1.3图纸的格式○1横式幅面的格式如下图（a）所示：（a）（b）○2竖式幅面的格式如上图（b）所示。

1.1.4绘制图框线、标题栏线的线宽应符合下表中的规定。

1.1.5标题栏及会签栏的差不多规定（1）标题栏应按右图所示，依照工程需要选择确定其尺寸、格式及分区。

签字区应包含实名列和签名列。

涉外工程的标题栏内，各项要紧内容的中文下方应附有译文，设计单位的上方或左方，应加“中华人民共和国”字样。

（2）会签栏应按右图的格式绘制，其尺寸应为100mm×20mm，栏内应填写会统一签人员所代表的专业、姓名、日期(年、月、日)；一个会签栏不够时，可另加一个，标两个会签栏应并列；不需会签的图纸可不设会签栏。

1.2图线1.2.1线宽差不多线宽度b，宜从下列线宽系列中选取:2.0、1.4、1.0、0.7、0.5、0.35mm。

楼层平面图所要表达的内容与 建底如池如池（地（ 如池楼（如池以法建 （如（建（楼建（建如池屋（如池楼底（当地筑层房等房等6下3房等梯3房等及等筑3房5筑3梯筑7筑房等顶4房等梯层4有下） ）） ） ） ） ） ） ）平 平 间 。 间 。 室 间 。 间 间 。 屋 。 平间 平 间 平 平 间 。 平 间 。 间 平 突 室读读 读读读读读读读面面布布平布上布顶面 布面上面面布面布上面出平底处必的外或画的层上梯4尺定 定定门定剖房房5图图置置面置行置的图 置图行图图置图置行图屋面层在再指地明出室窗方o段寸位 位位、位切屋屋的，、、图、的、管的 、的的的的、是、的，面图和轴 轴轴窗轴符的的平于画北面沟在外顶的倾被图又用用，用梯用道图 用图梯图图用在用梯又的，标线 线线及线号内内示叫途途要途段途、示 途示段示示途屋途段叫楼要面：出针上等下构的雨水高及 及及其及，部部斜内首、、表、被、烟内 、内被内内、顶、被首梯表、。图在底的一配可篷，编 编编他编了平平平容层房房示房水房囱容 房容水容容房的房水层间示折可 号号 号 构 号 解 面 面剖但基楼层台层件见等和平屋屋出屋平屋、和屋和平和和屋上屋平平、出剖知， ，，配，剖布布切应。本层平阶平和遮识面的的房的剖的上识 的识剖识识的方的剖面电房断房了 了了件了切置置断读图出出屋出断出人读 出读断读读出，出断图梯屋符、该楼相平面面设阳屋解 解解的解平和和方或入入建入，入口方 入方，方方入向入，或机建，线号按梯花同面图图施板的各 各各图各面外外法一口口筑口绘口等法 口法绘法法口下口绘一房筑绘总承 承承例承的部部投间图中中池，，，、层、、地、图、的、图、作、图层、地分长重 重重和重位设设图平走走下走时走位走时走的走时平水下影上中已未不以、如出、墙 墙墙编墙置施施面道道室道用道置道用道屋道用面箱室界时关行表表同，及散下入总、 、、号、和，，图、、的、、和、、顶、图间的444宽柱 柱柱，柱编了了555系的示达之室水一口不用。，楼楼平楼楼屋楼楼的楼，等平ooo、的 的的了的号解解倾倾倾表梯梯面梯梯面梯梯正梯表时面开位 位位解位及房房斜斜斜示等等形等等排等等投等示，形间置 置置它置投间间折折折底，，状，，水，，影，底屋状、。 。。们。影的的断断断层由由、由由方由由图由层顶、进的方分分线线线房于于各于于向于于。于房平各深位向布布分分分间底底房底底或底底底间面房和置；、、界界界的层层间层层坡层层层的图间构、用用。。。平直直的直直度直直直平要的配类途途面接接平接接、接接接面表平件型、、布连连面连连分连连连布达面的和数数置通通布通通水通通通置这布型数量量情室室置室室线室室室情些置号量及及况内内及内内、内内内况房及、等相相。外外楼外外女外外外。间楼定情互互，，梯，，儿，，，的梯位况关关所所布所所墙所所所平布尺。系系以以置以以、以以以面置寸。。在在等在在天在在在布等及底底情底底沟底底底置情楼层层况层层、层层层情况地平平。平平雨平平平况。面面面面面水面面面。的图 图 图 图 口 图 图 图标上上上上的上上上高还还还还位还还还。需需需需置需需需反反反反以反反反映映映映及映映映室室室室隔室室室外外外外热外外外的的的的层的的的台台台台、台台台阶阶阶阶屋阶阶阶、、、、面、、、坡坡坡坡防坡坡坡道道道道水道道道、、、、、、、、散散散散细散散散水水水水部水水水、、、、防、、、花花花花水花花花台台台台构台台台、、、、造、、、花花花花做花花花

3
计划扩建的预留地或建筑物
用中粗虚线表示
4
拆除的建筑物
用细实线表示
5
建筑物下面的通道
6
散状材料露天堆场
需要时可注明材料名称
7
其他材料露天堆场或露天作业场
需要时可注明材料名称
8
铺 图 例
GB/T5013～2001
序号
名称
图例
备注
10
高架式料仓
11
漏斗式贮仓
左、右图为底卸式
总 平 面 图 图 例
GB/T5013～2001
序号
名称
图例
备注
1
新建建筑物
1.需要时，可用▲表示出入口，可在图形内右上角用点数或数字表示层数。
2.建筑物外形（一般以±0.00高度处的外墙定位轴线或外墙线为准）用粗实线表示。需要时，地面以上建筑用中粗实线表示，地面以下建筑用细虚线表示。
2
原有建筑物
用细实线表示
“I”为支架位置
总 平 面 图 图 例
GB/T5013～2001
序号
名称
图例
备注
26
斜坡卷扬机道
27
斜坡栈桥
（皮带廊等）
细实线表示支架中心线位置
28
坐标
上图表示测量坐标
下图表示建筑坐标
29
方格网交叉点
标 高
“78.35”为原地面标高
“77.85”为设计标高
“-0.50”为施工高度
“-”表示挖方，“+”表示填方
30
填方区、挖方区、未整平区及零点线
“+”表示填方区
“-”表示挖方区
中间为未整平区
点划线为零点线
31
填挖边坡

· 调整布局，进行页面和打印设置，而后输出打印。
第五页，共30页。
建筑总平面图设计
1.3 建筑总平面图绘制过程
建筑设计其他方面的应用
1、创建和调用建筑总平面样板图形
建筑总平面图中的图层、线型、尺寸标注样式等内容与建 筑平、立、剖面图有较大的差别，因此需要创建适合于建筑总 平面图设计的样板图形。其中还应包括建筑总平面图的各类图 例、图样的图块，如植物、车辆、桥梁、指北针、标高符号等。
建筑设计其他方面的应用
1.2 建筑总平面图的表达内容和绘制步骤
2、建筑总平面图绘制步骤
绘制建筑总平面图的主要步骤是：
· 创建或调用建筑总平面样板图形。 · 绘制道路以及各类控制界线和红线。
· 以不同的线型和图例绘制新建建筑物（构筑物）和已有建筑物等。
· 绘制建筑局部和绿化、小品示意。 · 标注各类尺寸、标高、坐标、文字说明、图例以及各项技 术经济指标。
卫生间局部放大图
第十四页，共30页。
建筑设计其他方面的应用
建筑局部放大样和详图设计
2.2 建筑详图
建筑详图是整套施工图中不可缺少的部分，主要分为以下3类： · 构造详图：指屋面、墙身、墙身内外装饰面、吊顶、地面、地
沟、地下工程防水、楼梯等建筑部位的用料和构造做法。其中大多数都可 以直接引用或参见相应的标准图，否则应绘制详图节点。图11-17 卫生 间局部放大图
建筑二维渲染图与AutoCAD底图传输
建筑渲染图是建筑方案设计中必不可少的图纸类型。运用建筑CAD技术 创建渲染图的方式大体有两种：一种三维渲染图，要求建立建筑的三维模 型，而后传输到可视化渲染软件中进行渲染而形成的渲染图，这种方法需 要进行建模，布置灯光、相机，还要设计材质，因此比较繁琐，对操作人 员要求也较高；另一种称为二维渲染图，指的是直接运用Photoshop等平 面设计软件来设计制作渲染图，该方法操作速度快，图面效果直接，但运 用这种方法设计高质量的渲染图对用户的美术功底要求较高。总体来说， 这是一种非常适合于有绘画功底的建筑师设计制作计算机建筑渲染图的好 方法。

加粗加深轮廓线
3000
3000 9540
3300
标注内外尺寸
1
2
3
4
注标高、剖切符号、 指北针和图名
平面图 1:100
A
北
建筑立面图
3.300
形成将房屋向与其
立面平行的投影面投 影即得到立面图。
立面图主要反映房 屋的外貌和立面装修 的一般做法。
3.180 2.400 0.900 +0.000
-0.300
施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名
• 二、建筑立面图的图示内容和规定画法
1、基本内容
（1）建筑立面图主要表明建筑物外立面的形状； （2）门窗在外立面上的分布、外形、开启方向；
（3）屋顶、阳台、台 阶、雨蓬、窗台、勒 脚、雨水管的外形和 位置；
（4）外墙面装修做法； （5）室内外地坪、 窗台窗顶、阳台面、 雨篷底、檐口等各部 位的相对标高及详图 索引符号等。
负数标高数字前加注“-”，左边标注时 右边标注时 正数标高数字前不写“+”。 立面与剖面图上注法 多层标注时
尺寸
内部尺寸 说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设
尺寸
备（如厕所、盥洗室等）的大小位置。
外部尺寸 为了便于施工读图，平面图下方及左侧应注写三道尺寸，如有
三道尺寸
不同时，其它方向也应标注。
定位轴线用细点划线表示，轴线编号圆为细线，直径 为8mm （详 图 上为10mm）。 平面图上水平方向的编号用阿拉伯数字，从左向右依次编写；垂 直方向的编号用大写拉丁字母（I、O、Z除外)自下而上顺次编写。
附加轴线的编号用分数表示，分母为前一轴线的编号，分子 为附 加轴线的编号，用阿拉伯数字顺序编写。

剖到的构件轮廓线的线型？ 没有被剖到的可见轮廓线的线型？
不知材料图例时如何表示？
分项任务1 .1.4 建筑平、立、剖面图抄绘
相关资讯
2．断面图 （1）断面图的形 成
剖面图 断面图 常用建筑材料图例
假想用剖切平面将物体的某处切断，仅画出该剖切面与 构件接触部分的图形，这种图就称为断面图。
用来表示构件的断面形状、大小、使用材料等情况。
1．资讯
(1)剖面图的标注要考虑哪几个方面？(2)剖面图有哪几种类别？
(3)断面图的标注要考虑哪几个方面？(4)断面图有哪几种类别？
(5)什么情况下需画出建筑材料图例？
2．决策
分析工程图纸的特点、组成、尺寸，明确手工抄绘施工图的工作重点。
3．计划
对小组成员进行合理分工，制定详细的手工抄绘施工图工作计划。
别
• 如何选择好剖切平面的位置是画好剖面图的
关键。
全剖面图 半剖面图
局部剖面
阶梯剖面图 旋转剖面图
全剖面图
是用一个剖切平面把物体整个 切开后所画出的剖面图。
半剖面图 物体具有对称面时，以中心线（对称
线）为界，将一半画成剖面，以表达物体的 内部形状，另一半画成视图，以表达物体的 外形。
图1-74 杯形基础的半剖面图
• 虚线、单点长画线或双点长画线的线段长度和间隙， 宜各自相等。
• 单点长画线或双点长画线，当在较小图线中绘制有 困难时，可用实线代替。
• 单点长画线或双点长画线的两端，不应是点。点画 线与点画线交接或点画线与其他图线交接时，应是 线段交接。
• 虚线与虚线交接或虚线与其他图线交接时，应是线 段交接。虚线为实线的延长线时，不得与实线连接。
分项任务1 .1.4 建筑平、立、剖面图抄绘

建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－竖向轴线的绘制
轴线网图
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－轴线的修剪与局部增加 某些轴线过长或过短，通过拉伸命令进行拉长或压缩。轴线全部贯穿图 形，会影响绘制图形的视线，可用修剪命令或打断命令，适当处理中间 部分的轴线，修改成下图所示。
字体为大字体Hztxt.shx，字高为300，如没有Hztxt.shx字体，可将 此字体文件拷贝到AutoCAD的字库中。
建筑CAD绘图平面图详细讲解绘制
4.1 设置绘图环境
4.1.4文字样式设置
建筑CAD绘图平面图详细讲解绘制
子任务一 设置绘图环境
5.模板文件的创建 绘图环境设置完成后，将此文件保存为一个建筑平面图模板，以备今后
建筑CAD绘图平面图详细讲解绘制
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网
建筑CAD绘图平面图详细讲解绘制
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制 通过使用拷贝命令绘制其它轴线，操作步骤为：
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网 绘制轴线时，如屏幕上出现的线型为实线,则可以执行“格式|线型” 命令，弹出“线型管理器对话框”，单击对话框中的“显示细节” 按钮，在“全局比例因子”中将其设置,如设置为100，即可将点画 线显示出来，如图所示。还可以用线型比例命令LTScale命令进行 调整。 在“全局比例因子”中设置的值越大，线的间隙越大。用细讲解绘制
