建筑平面图绘制规范

平面图制图规范平面图是一种常见的图形表达方式，广泛应用于各个行业和领域，包括建筑设计、工程制图、城市规划等。

为了保证平面图的准确性和可读性，制图时需要遵循一定的规范。

下面是平面图制图的一些基本规范。

1.图纸选择：根据具体要求选择合适的图纸规格和比例尺。

常用的图纸规格有A0、A1、A2等，而比例尺根据实际需求来确定，常见的比例尺有1:100、1:200等。

2.用图标明：在平面图上清晰地标出北方，并标注方位。

同时，还需要标明图名、编号、比例尺、绘图日期、单位等信息。

3.线条规范：平面图中的线条需要清晰、粗细一致，并且要注重线型的表达。

常见的线型有实线、虚线、点虚线等，根据具体情况选择合适的线型。

4.颜色运用：平面图中的颜色需要清晰明亮，不同元素使用不同的颜色进行区分。

比如，道路可以使用灰色或黑色，建筑物可以使用红色或蓝色等。

5.比例尺表达：平面图中的比例尺需要标明，可以使用文字或图标的形式来表示。

比例尺应该放在图纸的左下角或右下角，并说明具体的比例尺数值。

6.尺寸标注：平面图中的各个要素的尺寸需要进行标注，以便于后续的测量和施工。

尺寸标注要清晰、准确，并且要采用统一的标注方法。

常见的标注方法有平行线标注、基线标注、正交线标注等。

7.符号使用：平面图中需要使用一些符号来表示不同的要素，比如建筑物、树木、线路等。

这些符号应该明确、统一，并且要符合相关的规范。

在使用符号时，要注意大小、颜色、形状的统一性。

8.图例绘制：平面图中需要绘制一个图例，用来解释不同符号和颜色的含义。

图例应该简洁明了，并且要放在图纸的左上角或右上角。

9.文字描述：平面图中可以使用文字进行一些简单的描述，比如标注建筑物的用途、道路的宽度等。

文字应该清晰易读，并且要注意字体的一致性。

10.图纸保护：在制图过程中，要注意保护图纸，避免弄脏、折损或者刮花。

在使用图纸时，要小心轻放，并且保持手部干燥和清洁。

总而言之，平面图的制图规范主要包括选用合适的图纸和比例尺、线条规范、颜色运用、比例尺表达、尺寸标注、符号使用、图例绘制、文字描述等方面。

建筑工程制图规范建筑工程制图规范是指在建筑设计和施工中，规范化制作和使用专业图纸的一套准则和要求。

以下是一套基本的建筑工程制图规范：一、图纸的纸张规格和图幅封面标准1. 图纸纸张规格一般采用A系列纸张，如A0、A1、A2等。

图纸应采用白纸编制，清晰明亮，纸张应平整，无皱、波纹等缺陷。

2. 图框封面标准应包括项目名称、编制部门、图号、图名、图纸比例、日期、审核和签字等信息。

二、图纸比例1. 建筑平面图一般采用1:100至1:500的比例；立面图一般采用1:50至1:200的比例；剖面图一般采用1:100至1:200的比例。

2. 比例尺应标注在图纸上，并经常检查比例标注是否正确。

三、图例和符号1. 图例应一致、简洁明了，图例中的图符和文字应有一定的大小和粗细要求。

2. 符号应按照国家和地区的标准规定使用，如建筑行业标准、国家标准等。

3. 符号应绘制规范，线条清晰，不得有重影、断线、缺角等情况。

四、线条和字体1. 线条的粗细应适度，避免过粗或过细，保持线条的清晰度。

常用线条的线型应按照标准规定使用，如实线、虚线、点线等。

2. 字体应统一，大小适中，清晰易读。

字体一般采用宋体或等线字体，不得使用艺术字体。

五、图纸格式1. 建筑平面图的编制应按照建筑设计规范要求，包括项目的布局、功能分区、空间尺寸、建筑结构等信息。

2. 立面图应清晰明了，包括建筑物的外立面形象、建筑材料和窗户等装饰元素。

3. 剖面图应能准确表示建筑物的内部结构，包括墙体、柱子、楼梯、管道等。

六、图纸质量要求1. 图纸应经过审核和审查，确保图纸的准确性和合理性。

2. 图纸应规范的保存和归档，并按照施工进度和需要及时更新和补充。

3. 图纸应按照标准的图纸抄写要求进行制作，确保图纸的清晰度和可读性。

七、图纸的编号和归档1. 图纸应按照一定的编号规则进行编制，确保图纸的唯一性和顺序性。

2. 图纸应严格按照项目的建设顺序进行归档，方便查找和使用。

对于已完成的图纸，应按照规定进行归档保存。

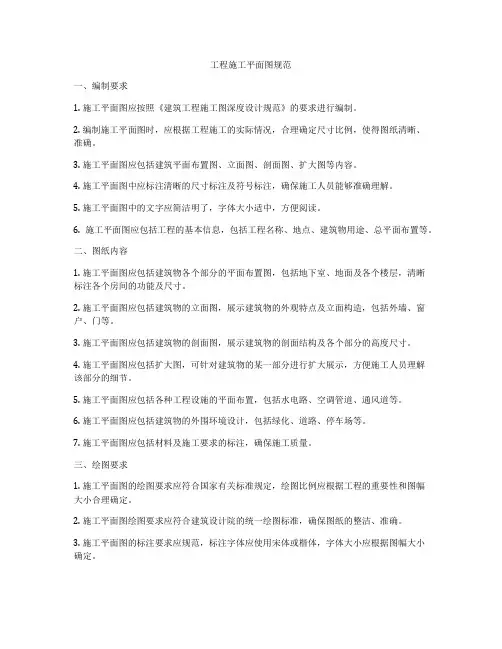

工程施工平面图规范一、编制要求1. 施工平面图应按照《建筑工程施工图深度设计规范》的要求进行编制。

2. 编制施工平面图时，应根据工程施工的实际情况，合理确定尺寸比例，使得图纸清晰、准确。

3. 施工平面图应包括建筑平面布置图、立面图、剖面图、扩大图等内容。

4. 施工平面图中应标注清晰的尺寸标注及符号标注，确保施工人员能够准确理解。

5. 施工平面图中的文字应简洁明了，字体大小适中，方便阅读。

6. 施工平面图应包括工程的基本信息，包括工程名称、地点、建筑物用途、总平面布置等。

二、图纸内容1. 施工平面图应包括建筑物各个部分的平面布置图，包括地下室、地面及各个楼层，清晰标注各个房间的功能及尺寸。

2. 施工平面图应包括建筑物的立面图，展示建筑物的外观特点及立面构造，包括外墙、窗户、门等。

3. 施工平面图应包括建筑物的剖面图，展示建筑物的剖面结构及各个部分的高度尺寸。

4. 施工平面图应包括扩大图，可针对建筑物的某一部分进行扩大展示，方便施工人员理解该部分的细节。

5. 施工平面图应包括各种工程设施的平面布置，包括水电路、空调管道、通风道等。

6. 施工平面图应包括建筑物的外围环境设计，包括绿化、道路、停车场等。

7. 施工平面图应包括材料及施工要求的标注，确保施工质量。

三、绘图要求1. 施工平面图的绘图要求应符合国家有关标准规定，绘图比例应根据工程的重要性和图幅大小合理确定。

2. 施工平面图绘图要求应符合建筑设计院的统一绘图标准，确保图纸的整洁、准确。

3. 施工平面图的标注要求应规范，标注字体应使用宋体或楷体，字体大小应根据图幅大小确定。

4. 施工平面图的符号标注要求应统一，采用行业通用的符号及标志，确保施工人员能够准确理解。

5. 施工平面图的文字标注应简洁明了，语句要通顺，表达要清晰。

6. 施工平面图的图框要求应整洁，边框线粗细应符合国家有关标准规定。

四、审查验收1. 施工平面图的编制应由专业的设计师进行，经过负责施工管理的专业人员审核。

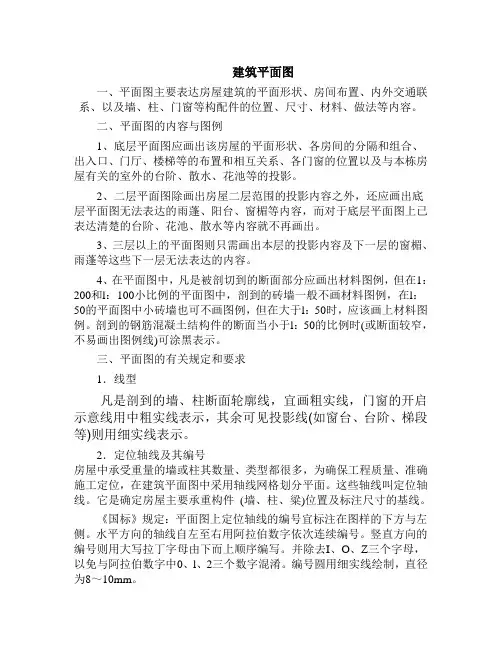

建筑平面图一、平面图主要表达房屋建筑的平面形状、房间布置、内外交通联系、以及墙、柱、门窗等构配件的位置、尺寸、材料、做法等内容。

二、平面图的内容与图例1、底层平面图应画出该房屋的平面形状、各房间的分隔和组合、出入口、门厅、楼梯等的布置和相互关系、各门窗的位置以及与本栋房屋有关的室外的台阶、散水、花池等的投影。

2、二层平面图除画出房屋二层范围的投影内容之外，还应画出底层平面图无法表达的雨蓬、阳台、窗楣等内容，而对于底层平面图上已表达清楚的台阶、花池、散水等内容就不再画出。

3、三层以上的平面图则只需画出本层的投影内容及下一层的窗楣、雨蓬等这些下一层无法表达的内容。

4、在平面图中，凡是被剖切到的断面部分应画出材料图例，但在1：200和l：100小比例的平面图中，剖到的砖墙一般不画材料图例，在l：50的平面图中小砖墙也可不画图例，但在大于l：50时，应该画上材料图例。

剖到的钢筋混凝土结构件的断面当小于l：50的比例时(或断面较窄，不易画出图例线)可涂黑表示。

三、平面图的有关规定和要求1．线型凡是剖到的墙、柱断面轮廓线，宜画粗实线，门窗的开启示意线用中粗实线表示，其余可见投影线(如窗台、台阶、梯段等)则用细实线表示。

2．定位轴线及其编号房屋中承受重量的墙或柱其数量、类型都很多，为确保工程质量、准确施工定位，在建筑平面图中采用轴线网格划分平面。

这些轴线叫定位轴线。

它是确定房屋主要承重构件(墙、柱、粱)位置及标注尺寸的基线。

《国标》规定：平面图上定位轴线的编号宜标注在图样的下方与左侧。

水平方向的轴线自左至右用阿拉伯数字依次连续编号。

竖直方向的编号则用大写拉丁字母由下而上顺序编写。

并除去I、O、Z三个字母，以免与阿拉伯数字中0、l、2三个数字混淆。

编号圆用细实线绘制，直径为8～10mm。

3．尺寸标注建筑平面图标注的尺寸有外部尺寸和内部尺寸：(1)外部尺寸：在水平方向和竖直方向各标注三道，最外一道尺寸标注房屋水平方向的总长、总宽，称为总尺寸；中间一道尺寸标注房屋的开间、进深，称为轴线尺寸(一般情况下两横墙之间的距离称为“开间”；两纵墙之间的距离称为“进深”)。

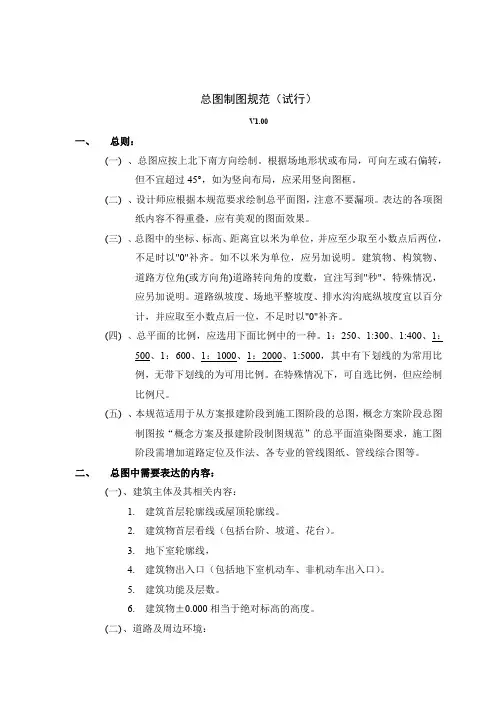

总图制图规范（试行）V1.00一、总则：(一)、总图应按上北下南方向绘制。

根据场地形状或布局，可向左或右偏转，但不宜超过45°，如为竖向布局，应采用竖向图框。

(二)、设计师应根据本规范要求绘制总平面图，注意不要漏项。

表达的各项图纸内容不得重叠，应有美观的图面效果。

(三)、总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以"0"补齐。

如不以米为单位，应另加说明。

建筑物、构筑物、道路方位角(或方向角)道路转向角的度数，宜注写到"秒"，特殊情况，应另加说明。

道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以"0"补齐。

(四)、总平面的比例，应选用下面比例中的一种。

1：250、1:300、1:400、1：500、1：600、1：1000、1：2000、1:5000，其中有下划线的为常用比例，无带下划线的为可用比例。

在特殊情况下，可自选比例，但应绘制比例尺。

(五)、本规范适用于从方案报建阶段到施工图阶段的总图，概念方案阶段总图制图按“概念方案及报建阶段制图规范”的总平面渲染图要求，施工图阶段需增加道路定位及作法、各专业的管线图纸、管线综合图等。

二、总图中需要表达的内容：(一)、建筑主体及其相关内容：1.建筑首层轮廓线或屋顶轮廓线。

2.建筑物首层看线（包括台阶、坡道、花台）。

3.地下室轮廓线，4.建筑物出入口（包括地下室机动车、非机动车出入口）。

5.建筑功能及层数。

6.建筑物±0.000相当于绝对标高的高度。

(二)、道路及周边环境：1.道路中心线、道路宽度、转弯半径、回车场尺寸及文字，道路及场地的竖向（该项可单独出竖向设计图）。

2、用地红线、建筑退红线等的文字及尺寸标准。

3、用地红线坐标。

4、如有用地分期，标出各期用地名称。

5、环境于CAD总图并非表达重点，只需清晰表达出绿化的边界、铺地的边界即可（计算绿地率用）。

建筑物平面图和剖面图的绘制方法和规范建筑物平面图和剖面图在建筑设计和规划中起到了至关重要的作用。

它们不仅仅是简单的图纸，更是建筑师和工程师们的思维工具和沟通媒介。

在建筑物的设计、施工和管理过程中，准确、清晰的平面图和剖面图能够确保建筑物的准确性和可行性，提高施工效率，降低工程错误和风险。

一、建筑物平面图的绘制方法和规范建筑物平面图是将建筑物的水平投影呈现在二维平面上的图纸。

它通常包括建筑物的布局、间隔、尺寸、功能分区以及其他重要的建筑要素。

以下是建筑物平面图的绘制方法和规范的概述：1. 选择合适的比例：平面图通常以比例尺表示，例如1:50或1:100。

选择适当的比例可以确保图纸不会过于拥挤或缺乏细节。

2. 明确标示区域和功能：平面图应清楚地标示出建筑物的不同功能区域，如室内空间、房间、门窗、楼梯和其他重要设施。

这样可以帮助人们更好地理解建筑物的结构和功能布局。

3. 标明尺寸和间距：平面图应清晰地标示出不同元素的尺寸和间距。

这些信息对于规划施工和设备安装至关重要。

4. 使用符号和图例：为了方便理解，平面图应该使用符号和图例来代表不同的建筑元素和特征。

这样可以提高图纸的清晰度和易读性。

5. 按功能分图层：为了方便管理和编辑，平面图可以按照功能将不同的元素分层绘制。

这样可以更好地控制图形的复杂性和绘制过程。

二、建筑物剖面图的绘制方法和规范建筑物剖面图是将建筑物的垂直截面呈现在图纸上的一种图形表达方式。

它通常用于展示建筑物的垂直结构和空间布局，以及建筑物内部系统的分布和形式。

以下是建筑物剖面图的绘制方法和规范的概述：1. 选择适当的位置：剖面图通常在建筑物的主要截面处绘制，以展示建筑物的主要结构和特征。

主要截面通常是建筑物最有代表性和重要的部分。

2. 标明尺寸和比例：剖面图应清晰地标示出不同元素的尺寸和比例。

这些信息对于施工过程和材料选择至关重要。

3. 强调关键元素：剖面图应突出显示建筑物的关键元素，如梁、柱子、墙壁和楼梯。

CAD建筑平面图规范篇一：《CAD施工图规范》《CAD施工图规范》一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。

施工图制图的表达应清晰、完整、统一。

二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。

2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。

3.注意事项：3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。

3.2注意剖视方向，索引符号指示方向应与剖视方向一致。

3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3.4同一幅图中，索引序号不得重复。

3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。

3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。

3.8确保画面均衡、美观、各视图间应按照对应的原则排版。

4.尺寸标注说明：4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。

4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。

4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。

4.4门缝、抽屉缝、搁板厚度等细节不需要标注。

4.5尺寸标注严禁炸开；严禁小数点。

5.填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：6.1图纸目录6.2设计说明6.3装饰专业：6.3.1图纸命名：总平面图——————ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）6.3.2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。

建筑平面图怎么画建筑平面图怎么画？建筑平面图，又可简称平面图，是将新建建筑物或构筑物的墙、门窗、楼梯、地面及内部功能布局等建筑情况，以水平投影方法和相应的图例所组成的图纸。

那么建筑平面图怎么画呢？画建筑平面图遵循平、立、剖的顺序绘制施工图。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。

绘图标准和规范1.绘图人员绘图时必须保证和草图一致，不能任意改变草图和房屋模样。

绘制墙体时必须保证同一平面，同一直线。

2.如遇到石木结构，绘图时必须按照砖木结构绘制。

同理如遇到石混结构，绘图时必须按照砖混结构绘制。

3.如遇到土木﹑砖木和砖混结构时，一层平面图（阳台）必须用虚线画出。

同一结构情况下，二层平面图(阳台和房屋必须用墙体，但必须把中间墙体删除，形成联通结构。

如遇到不同结构时，二层平面图房屋和阳台之间中间要求加大门进行区分。

4.如遇到双和多结构时，占地面积：就是一层面积（不同结构之和）其中建筑面积要求分开并说明。

5.特殊情况下，如遇到全混结构，绘制一层平面图（阳台小于1.5米，不进行绘制和不算面积。

同理绘制一层平面图（阳台大于等于1.5米）时必须用虚线并计算面积，如遇到阳半和偏半时计算面积除以2，如遇到阳全和偏全时，计算面积常规算法。

6.如遇到房屋砖混双阳台同一结构，一层平面图用虚线进行绘制，但其次阳台不进行绘制。

如有房屋与阳台与其次阳台与再次房屋连接时，绘制房屋前需要空出其次阳台的距离再进行绘制。

但绘制再次房屋前须保证其次阳台的空余距离然进行绘制（全混一的情况下）。

如遇到双阳台全混二时，一层其次阳台不进行绘制，但二层平面图，其次阳台必须用虚线画出。

7.如遇到共用墙房屋，东西南北方向必须标注和说明与谁共用墙。

如遇到铁皮房屋统一用简易房进行绘制。

如遇到地下室房屋绘图时需要分开并说明（如地下室平面图，一层平面图），占地面积就是一层面积，建筑面积分开并说明。
