建筑平面图的绘制

建筑平面图绘制
1、平面图的方向宜与总图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

2、在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

3、除顶棚平面图外，各种平面图应按正投影法绘制。

4、建筑物平面图应在建筑物的门窗洞口处水平剖切俯视，屋顶平面图应在屋面以上俯视，图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分时，应采用虚线绘制。

5、建筑物平面图应注写房间的名称或编号。

编号应注写在直径为6mm细实线绘制的圆圈内，并应在同张图纸上列出房间名称表。

6、平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。

各区应分别用大写拉丁字母编号。

在组合示意图中需提示的分区，应采用阴影线或填充的方式表示。

7、顶棚平面图宜采用镜像投影法绘制。

8、室内立面图的内视符号(图4.1.8-1)应注明在平面图上的视点位置、方向及立面编号(图4.1.8-2，4.1.8-3)。

符号中的圆圈应用细实线绘制，可根据图面比例圆圈直径选择8mm～12mm。

立面编号宜用拉丁字母或阿拉伯数字。

如何在CAD中绘制建筑平面图建筑平面图是建筑工程中非常重要的一部分，它可以提供建筑物内部和外部结构的详细视图。

在CAD软件中绘制建筑平面图可以帮助建筑师、设计师和工程师更好地理解和规划建筑项目。

下面将介绍一些在CAD软件中绘制建筑平面图的技巧和步骤。

第一步是创建新文件。

打开CAD软件后，选择“新建”或“创建新文件”的选项。

根据需要选择单位和比例尺，并设置页面大小。

通常建议选择常用的比例尺，如1:100或1:200。

接下来，确定平面图的布局和尺寸。

平面图必须准确反映建筑物内部的布局和细节。

首先，在CAD软件中绘制建筑物的外框线，包括墙壁、门和窗户的位置。

然后使用CAD软件的线段、多段线和圆等基本工具绘制建筑物的内部结构。

随后，添加建筑物的细节。

根据实际需求，使用CAD软件的文本工具添加文字说明、尺寸标注和箭头等细节。

确保所有细节都清晰可读，并使用正确的字体和尺寸。

在进行CAD绘图时，还应该注意使用图层功能。

图层可以帮助我们将不同元素分组和管理。

例如，可以创建一个“墙壁”图层，用于绘制和编辑建筑物的墙壁。

创建图层后，可以选择将线条、文本和图像放置在该图层上，以保持文件的可读性和整洁性。

此外，还应该学会使用CAD软件的复制和镜像功能。

复制功能可以帮助我们快速创建相似的元素，如多个窗户或门。

镜像功能可以使我们在建筑平面图的两侧对称地绘制建筑元素。

另一个重要的技巧是使用CAD软件的阵列和块功能。

阵列功能可以帮助我们创建大量相同的元素（如柱子或标志），而块功能则可以将多个元素组合成单个对象，以减少文件的大小和复杂性。

最后，在绘制完建筑平面图后，要定期进行保存，并使用CAD软件的打印或导出功能生成实际使用的版本。

这样可以确保我们可以随时访问和共享平面图。

通过学习和掌握CAD软件的基本功能和技巧，我们可以在建筑设计和规划过程中更加高效和准确地绘制建筑平面图。

然而，需要注意的是，这只是绘制建筑平面图的基本步骤，具体的方法和技巧可能因软件版本的不同而有所差异。

CAD中绘制建筑平面图的详细步骤建筑平面图是建筑设计中非常重要的一部分，通过使用CAD软件能够快速、准确地绘制平面图。

下面将详细介绍CAD中绘制建筑平面图的步骤。

第一步，打开CAD软件，新建一个空白文件。

选择合适的页面尺寸和图层设置，通常建议选择国际标准A4纸尺寸，并新建一个图层用于绘制平面图。

第二步，开始绘制建筑的外墙轮廓。

选择线段工具，点击起点，依次点击每个拐点，最后点击终点来闭合轮廓。

如果建筑平面图有多个楼层，可以通过复制和平移来绘制其他楼层的轮廓。

第三步，绘制建筑物内部的墙体。

选择线段工具，根据平面图的比例尺，在建筑轮廓内部绘制墙体的起点和终点。

使用CAD软件的拖动和复制功能可以更方便地绘制并重复使用某些常见的墙体。

第四步，添加门窗等建筑物的开口。

选择矩形工具，绘制门窗的轮廓，然后选择修剪工具将其修剪到墙体上。

可以使用CAD软件的阵列功能来快速复制并排列多个相同的门窗。

第五步，标注和注释建筑平面图。

选择标注工具，在平面图上标注建筑物的尺寸、房间面积等信息。

选择注释工具，在平面图上添加文字描述、箭头、图例等注释。

第六步，绘制建筑物的内部布局。

使用线段工具绘制房间、走廊等内部区域的轮廓，使用填充工具填充不同的区域。

第七步，绘制建筑物的家具和设备。

选择相应的家具和设备图标库，从中选择合适的图标，并将其拖放到平面图上。

第八步，调整图层和颜色。

根据需要，可以调整不同图层的显示和颜色，使平面图更加清晰易读。

第九步，保存和打印建筑平面图。

保存平面图的文件，并选择合适的纸张和打印设置，将其打印出来或导出为其他格式的文件。

以上是CAD中绘制建筑平面图的详细步骤。

通过CAD软件的强大功能和灵活性，我们可以更高效地完成建筑设计工作，并且可以随时进行修改和调整。

希望本教程能对初学者提供一些帮助，让他们更快地掌握CAD绘图技巧。

建筑平面图的绘制1. 建筑平面图的绘制概述建筑平面图是建筑设计中最基础的图纸之一。

它是用来描述某一建筑物在俯视视角下的空间结构和布局的图纸。

建筑平面图的绘制需要结合工程设计要求、施工现场条件和安全要求，综合考虑结构、功能、美观等多方面的因素，绘制出清晰、准确、有效的建筑平面布局图。

2. 建筑平面图的绘制步骤2.1 确定平面图比例建筑平面图应该根据具体情况选择适当的比例。

一般来说，比例越大，所绘制的图纸越详细，但绘图难度和排版困难程度也会随之加大。

比较常用的比例有1:100、1:200、1:500、1:1000等。

在确定平面图比例后，需要在绘图纸上标示比例尺，以便后续的测量和绘制操作。

2.2 现场测量在进行平面图绘制之前，需要先进行现场测量。

测量的目的是为了了解建筑物的尺寸、空间结构、布局等信息，并将这些信息记录下来，为后续的绘制工作提供依据。

在测量时，应该选择一些固定的点作为参考基准，便于后续测量和计算。

2.3 绘制平面图框架在进行平面图绘制时，首先需要在纸面上绘制出平面图框架。

平面图框架可以包括建筑物的外墙、内墙、柱子、梁等基本构件。

绘制平面图框架时要注意准确度和对称性。

2.4 绘制功能区域在确定好平面图框架后，需要在平面图上绘制出各个功能区域的范围。

功能区域一般包括卫生间、厨房、客厅、卧室、走廊等。

在绘制功能区域时，需要充分考虑用户的使用需求，并进行合理布局，确保功能区域之间相互独立、通畅。

2.5 绘制家具设施在绘制平面图时，还需要绘制各个房间内的家具设施，包括床、沙发、茶几、餐桌、书架等。

在绘制家具设施时，需要注意各个家具之间的匹配度、大小和布置位置。

2.6 绘制标注和图例在绘制完平面图后，还需要添加标注和图例。

标注应该清晰、准确地描述出各个功能区域、家具设施等的具体位置和尺寸。

图例则包括比例尺、标识线、符号、颜色等，用于帮助人们更好地理解平面图的含义和信息。

3. 结语以上就是关于建筑平面图的绘制步骤的详细介绍。

建筑平面图的绘制建筑平面图是建筑设计和施工的基础图纸之一，它是建筑物及其内部空间的展示方式。

它通过图形的方式，表现出建筑物内部空间的布局和功能区划，是建筑设计的基础性图纸之一。

下面，我将详细介绍建筑平面图的绘制。

一、平面图绘制前的准备工作1、确定平面图的内容在绘制平面图之前，首先需要确定平面图的内容，包括建筑物的名称、各楼层的名称、建筑物的总平面图、各楼层的平面图等等，这些都需要提前统筹考虑。

2、收集资料在绘制平面图前，需要收集有关的资料，包括建筑物的地理位置、建筑结构图、指定的设计方案等等，只有充分了解所有必要的资料，才能更好地绘制平面图。

3、确定绘图工具和软件在绘图前，需要准备好各种绘图工具和软件，例如绘图板、铅笔、橡皮、规、尺、分度器等等，还可以使用计算机专业绘图软件，例如AutoCAD等电脑辅助软件。

二、绘制平面图的步骤1、绘制建筑物的轮廓线首先需要绘制建筑物的轮廓线，这是建筑平面图的基础，轮廓线的精度会影响整个平面图的精度，因此需要非常认真地绘制轮廓线。

2、绘制建筑物的基础根据建筑物的设计，需要在轮廓线内部绘制基础，这个基础的大小和形状要根据建筑物的结构而定，确定好基础后，需要用不同颜色进行填充。

3、绘制室内布局和功能区划在轮廓线的基础上，需要进一步绘制室内的布局和功能区划。

通常，建筑平面图会将建筑物内部划分为不同的功能区域，例如客厅、卧室、厨房、书房、洗手间、阳台等等。

4、标注尺寸、名称和符号在建筑平面图中，需要标注不同部位的尺寸、名称和符号，例如窗户的大小、门的位置、水管和电缆的路径等等。

5、颜色和线条的应用在平面图的绘制中，需要使用不同的线条和颜色来表示不同的功能区域和物品，这样可以使整个平面图的结构更加清晰明了。

6、化简在平面图的绘制中，有时需要将图中的冗余部分去掉，使图形更加清晰明了。

三、建筑平面图的注意事项1、准确度和精度准确度和精度非常重要，因为错误的基本维度会产生多个问题，包括设计和建造过程中的错误，因此，需要非常仔细地绘制图纸。

利用CAD绘制建筑平面图的步骤CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造领域的软件工具。

利用CAD软件可以方便快捷地绘制建筑平面图，为建筑设计和规划提供了有力的支持。

下面将介绍利用CAD绘制建筑平面图的步骤。

步骤一：了解绘图要求和坐标规范在开始绘制建筑平面图之前，需要详细了解绘图要求和坐标规范。

建筑平面图通常包括建筑物的布局、尺寸、标注等信息。

了解这些要求和规范可以确保绘制的平面图符合实际需求，提高工作效率。

步骤二：创建绘图文件打开CAD软件，并创建一个新的绘图文件。

可以选择使用现有的模板文件，以节省时间和精力。

建议选择与所绘制建筑平面图尺寸和单位相匹配的模板，以确保绘制的图形比例正确。

步骤三：绘制建筑轮廓根据建筑平面图的要求，首先绘制建筑物的外轮廓。

可以使用线段、弧线、圆等基本绘图工具来完成。

确认建筑物的形状、尺寸等参数并准确输入。

根据建筑物的不同部分，可以使用不同的绘图命令，如矩形、圆弧等。

步骤四：添加墙体和门窗在建筑物的外轮廓绘制完成后，根据设计要求添加墙体、门窗等细节。

可以使用“偏移”命令创建墙体，并使用“圆角”命令修饰墙体的角落。

添加门窗时，可以使用CAD软件中提供的标准门窗符号，或根据实际情况自定义绘制。

步骤五：绘制室内布局在建筑物的外部完成后，绘制内部空间的布局。

可以使用“矩形”命令绘制房间的基本形状，并根据需要使用“偏移”命令进行调整。

在绘制时，要注意添加并标注房间的尺寸、门窗位置以及其他重要细节。

步骤六：添加文字和标注在建筑平面图中添加文字和标注是非常重要的一步。

可以使用CAD软件中的文本工具添加建筑物的名称、房间号、尺寸等信息。

此外，需要添加标注来标示墙体、门窗等的尺寸和特征。

标注功能可以通过CAD软件的“标注”命令完成。

步骤七：图层设置和图形修改建筑平面图中的各个元素可以分别放置在不同的图层中，以便于管理和编辑。

在创建图层时，可以为不同的元素分配不同的颜色和线型。

CAD绘制建筑平面图教程建筑平面图是建筑设计中非常重要的一部分，它用于展示建筑物的各个平面，并且能够为建筑师、工程师和施工人员提供准确的信息。

在现代建筑设计中，计算机辅助设计（CAD）软件被广泛应用于建筑平面图的制作。

本教程将介绍如何使用CAD软件来绘制建筑平面图。

第一步是打开CAD软件。

在首次打开软件时，需要选择正确的工作单位和图纸尺寸。

通常，建筑平面图的常用单位是米或英尺，而图纸尺寸可以根据需要进行选择。

接下来，在CAD软件中创建一个新的图纸。

可以使用矩形工具或者使用命令行输入图纸的尺寸来创建一个矩形。

确保图纸的尺寸足够大，以便能够容纳所有需要绘制的内容。

在开始绘制建筑平面图之前，应该先绘制建筑物的外墙。

可以使用直线工具或者多边形工具来绘制建筑物的外墙轮廓。

确保依照建筑设计图或者草图的比例来绘制外墙，以保证准确性。

绘制完外墙后，可以添加分区线。

分区线用于将建筑物的平面划分为不同的功能区域，例如卧室、厨房、客厅等。

可以使用直线工具或者多边形工具来绘制分区线。

接下来，可以开始绘制内墙。

内墙的位置和数量是根据建筑设计图或者草图确定的。

使用直线工具或者多边形工具来绘制内墙。

确保内墙与外墙相连，并且根据需求确定内墙的尺寸和位置。

绘制内墙后，可以绘制门窗的位置和尺寸。

门窗的位置和数量也是根据建筑设计图或者草图确定的。

可以使用CAD软件提供的门窗预设来快速绘制。

确保门窗与墙体相连，并且尺寸准确。

完成门窗的绘制后，可以添加细节信息，例如卫生间、阳台、楼梯等。

细节信息的绘制方法因具体情况而异，可以使用CAD软件提供的工具或者自定义绘制。

最后，可以添加文字标注和符号。

文字标注用于标明不同区域和房间的名称，而符号用于标示一些特定的设施和设备，例如插座、灯具等。

可以使用CAD软件提供的注释工具来添加文字和符号。

完成上述步骤后，建筑平面图基本完成。

可以使用CAD软件提供的打印功能来输出平面图，以便于查看和分享。

在输出前，需要设置正确的比例和图纸布局，以便于打印的平面图具有清晰的细节和准确的比例。

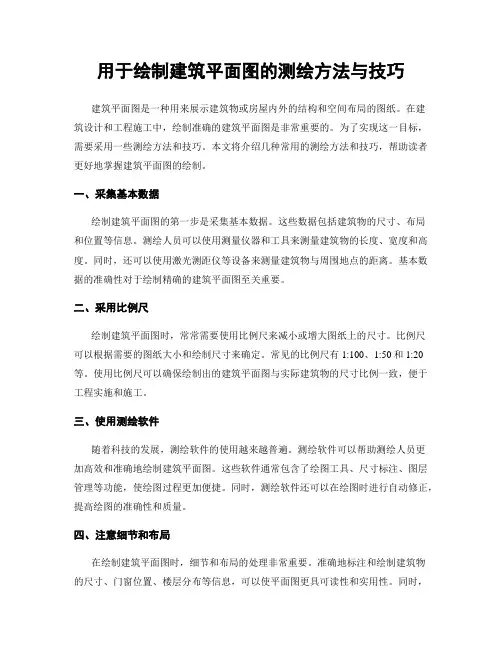

用于绘制建筑平面图的测绘方法与技巧建筑平面图是一种用来展示建筑物或房屋内外的结构和空间布局的图纸。

在建筑设计和工程施工中，绘制准确的建筑平面图是非常重要的。

为了实现这一目标，需要采用一些测绘方法和技巧。

本文将介绍几种常用的测绘方法和技巧，帮助读者更好地掌握建筑平面图的绘制。

一、采集基本数据绘制建筑平面图的第一步是采集基本数据。

这些数据包括建筑物的尺寸、布局和位置等信息。

测绘人员可以使用测量仪器和工具来测量建筑物的长度、宽度和高度。

同时，还可以使用激光测距仪等设备来测量建筑物与周围地点的距离。

基本数据的准确性对于绘制精确的建筑平面图至关重要。

二、采用比例尺绘制建筑平面图时，常常需要使用比例尺来减小或增大图纸上的尺寸。

比例尺可以根据需要的图纸大小和绘制尺寸来确定。

常见的比例尺有1:100、1:50和1:20等。

使用比例尺可以确保绘制出的建筑平面图与实际建筑物的尺寸比例一致，便于工程实施和施工。

三、使用测绘软件随着科技的发展，测绘软件的使用越来越普遍。

测绘软件可以帮助测绘人员更加高效和准确地绘制建筑平面图。

这些软件通常包含了绘图工具、尺寸标注、图层管理等功能，使绘图过程更加便捷。

同时，测绘软件还可以在绘图时进行自动修正，提高绘图的准确性和质量。

四、注意细节和布局在绘制建筑平面图时，细节和布局的处理非常重要。

准确地标注和绘制建筑物的尺寸、门窗位置、楼层分布等信息，可以使平面图更具可读性和实用性。

同时，要注意平面图的布局设计，合理安排各个元素的位置，使图纸更加美观和直观。

绘制过程中应注重细节，并根据实际需要进行必要的修改和调整。

五、实地勘测为了绘制准确的建筑平面图，实地勘测是必不可少的环节。

通过实地勘测，可以了解建筑物的实际情况，包括地形、周边环境、建筑物状况等。

实地勘测还可以获取建筑物的精确位置和结构信息。

在绘制建筑平面图之前，进行充分的实地勘测可以避免错误信息和不准确的图纸。

六、与团队合作绘制建筑平面图通常需要与其他专业人员和团队合作。

利用CAD进行绘制建筑平面图的步骤CAD（计算机辅助设计）是一种广泛应用于建筑行业的工具，它能够帮助设计师以更高效的方式创建和修改建筑平面图。

在这篇文章中，我们将了解使用CAD软件制作建筑平面图的基本步骤。

1. 收集需求和测量数据在开始使用CAD软件之前，首先需要收集建筑项目的需求和测量数据。

这包括了解土地面积、建筑尺寸和功能需求等。

确保对于建筑的每个细节都有准确的测量数据，这是成功绘制建筑平面图的关键。

2. 创建新项目在CAD软件中，打开一个新的项目文件。

你可以选择使用已有的模板，比如建筑平面图、草图或绘图模板。

在新项目文件中，你可以创建建筑物的基本草图。

3. 绘制外部轮廓根据收集到的测量数据，在CAD软件中绘制建筑物的外部轮廓。

你可以使用线和弧线工具创建墙壁、窗户和门等元素。

确保将尺寸和比例设置正确，以获得准确的建筑平面图。

4. 绘制内部墙壁和隔板根据建筑物的功能需求，在CAD软件中绘制内部墙壁和隔板。

这些可以通过创建新的线元素来完成。

确保考虑到墙壁和隔板的厚度，并将它们正确地连接到外部墙壁，以形成合理的房间和空间。

5. 插入窗户和门在CAD软件中，插入窗户和门等元素。

你可以使用CAD软件提供的库文件来选择适当的窗户和门的形状和尺寸。

将这些元素放置在适当的位置，确保与建筑的其他部分连接正确。

6. 添加家具和装饰物根据建筑平面图的需求，添加家具和装饰物等细节。

CAD软件通常提供了一些标准家具和装饰物的库文件，你可以从中选择适合你的设计的元素。

7. 调整比例和布局在绘制建筑平面图的过程中，你可能需要调整比例和布局。

这可以通过使用CAD软件提供的缩放和控制布局的工具来完成。

确保建筑平面图的比例和布局符合设计要求。

8. 添加文本和标注在平面图上添加文本和标注，以说明建筑的不同部分和细节。

这可以帮助其他人更好地理解你的设计意图。

CAD软件提供了一些文字和标注工具，可供你使用。

9. 检查并保存文件在完成建筑平面图之前，确保审查和检查绘图。

绘制建筑平面图建筑平面图是指将建筑物在水平方向上从俯视角度展开的一种平面图，可以清晰地展现出建筑物内部的空间组织和功能分区。

对于一座建筑来说，平面图的绘制是非常重要的，因为它能够让建筑师和用户更好地理解建筑物的结构和功能。

建筑平面图通常由以下几部分组成：1. 房间标注：建筑平面图中标注每个房间的功能和尺寸，例如：卧室、客厅、厨房、洗手间等。

房间标注的内容必须准确无误，使得使用者能够清晰地识别不同功能区域。

2. 墙壁和门窗：墙壁和门窗是建筑平面图中最重要的元素之一。

墙壁用粗实线描绘，门窗用细实线描绘。

为了更好地识别不同材质的墙壁和门窗，建筑平面图中可以使用不同的颜色和线型。

3. 家具、设备和固定装置：为了更好地表现空间功能和使用方式，建筑平面图中还会标注家具、设备和固定装置等元素，例如：沙发、电视、空调、橱柜、卫生间设备、浴室镜子等。

这些元素的位置通常是根据功能需求和空间布局来安排的。

4. 尺度比例：建筑平面图中必须标明尺度比例，例如：1:100、1:50等。

这样使得使用者能够准确地了解建筑物的实际大小和比例尺寸。

在绘制建筑平面图时，需要遵循以下步骤：1. 确定绘图比例：根据建筑物大小和绘图要求，选择合适的绘图比例。

2. 绘制矩形：先用粗实线绘制矩形，表示建筑物的外墙轮廓。

然后，再用粗实线将建筑物内部区域划分成不同的房间和功能区域。

3. 绘制门窗：用细实线绘制门窗，标注大小和方位。

4. 标注功能：在每个房间内标注功能和尺寸。

5. 安排家具和设备：根据功能需求和空间布局，安排家具、设备和固定装置等元素。

6. 添加尺度比例：在图纸的一个角落添加尺度比例。

总之，建筑平面图是建筑物设计和使用过程中必不可少的一种图纸，它可以清晰地表现出建筑物的空间分布和功能区划，使得建筑师和使用者能够更好地了解建筑物的结构和功能。

在平面图的绘制中，需要注意准确、明确地标注每个房间的功能和尺寸，根据功能需求和空间布局安排家具和设备，并添加正确的尺度比例。

CAD绘制建筑平面图的步骤和要点CAD（Computer-Aided Design）是一种广泛应用于建筑设计和工程领域的计算机辅助设计工具。

它可以提高绘图效率，减少错误，并且方便修改和编辑设计图纸。

对于建筑平面图的绘制，以下是一些重要步骤和要点。

第一步：收集并分析设计要求在进行建筑平面图的绘制之前，设计师需要与客户或项目团队进行充分的沟通和交流，了解设计要求和目标。

这包括建筑物的功能需求、空间布局、尺寸要求以及其他相关要求。

收集到的信息将作为绘图的依据。

第二步：建立CAD文件打开CAD软件，并创建一个新的文件开始绘图。

根据设计要求，设置合适的纸张尺寸和比例，选择适当的图层设置和单位系统。

第三步：绘制建筑物的轮廓建筑平面图的第一步是绘制建筑物的轮廓。

根据设计要求，绘制建筑物的外界轮廓线条。

可以使用CAD软件提供的绘图工具，如直线、弧线、圆等。

第四步：绘制内部空间布局根据设计要求和功能需求，绘制建筑物内部的空间布局。

可以使用CAD软件中的矩形、多边形等绘图工具来绘制房间或区域的轮廓。

确保按比例准确地绘制空间，并保持适当的尺寸和间距。

第五步：添加尺寸线和文字为了增加图纸的清晰度和可读性，应该在平面图中添加尺寸线和文字。

使用CAD软件提供的尺寸工具，绘制每个房间或空间的尺寸，并确保它们与实际设计要求一致。

添加文字注释，标明房间名称或其他重要信息。

第六步：绘制建筑物的细节在平面图中，还应该包含建筑物的细节。

这包括窗户、门、楼梯、卫生间等。

使用CAD软件提供的绘图工具，绘制并标注这些细节。

确保它们与建筑平面图的比例和尺寸相符。

第七步：检查和修正错误在完成平面图绘制后，进行仔细的检查并修正任何错误。

确保图纸的准确性和一致性，以及符合设计要求。

检查每个空间的尺寸和比例是否正确，确保所有文字和图形都清晰可读。

第八步：保存和输出图纸完成建筑平面图的绘制后，保存CAD文件，并根据需要输出图纸。

可以选择将图纸输出为PDF、JPEG或其他常见的图像文件格式。

建筑物平面图和剖面图的绘制方法和规范建筑物平面图和剖面图在建筑设计和规划中起到了至关重要的作用。

它们不仅仅是简单的图纸，更是建筑师和工程师们的思维工具和沟通媒介。

在建筑物的设计、施工和管理过程中，准确、清晰的平面图和剖面图能够确保建筑物的准确性和可行性，提高施工效率，降低工程错误和风险。

一、建筑物平面图的绘制方法和规范建筑物平面图是将建筑物的水平投影呈现在二维平面上的图纸。

它通常包括建筑物的布局、间隔、尺寸、功能分区以及其他重要的建筑要素。

以下是建筑物平面图的绘制方法和规范的概述：1. 选择合适的比例：平面图通常以比例尺表示，例如1:50或1:100。

选择适当的比例可以确保图纸不会过于拥挤或缺乏细节。

2. 明确标示区域和功能：平面图应清楚地标示出建筑物的不同功能区域，如室内空间、房间、门窗、楼梯和其他重要设施。

这样可以帮助人们更好地理解建筑物的结构和功能布局。

3. 标明尺寸和间距：平面图应清晰地标示出不同元素的尺寸和间距。

这些信息对于规划施工和设备安装至关重要。

4. 使用符号和图例：为了方便理解，平面图应该使用符号和图例来代表不同的建筑元素和特征。

这样可以提高图纸的清晰度和易读性。

5. 按功能分图层：为了方便管理和编辑，平面图可以按照功能将不同的元素分层绘制。

这样可以更好地控制图形的复杂性和绘制过程。

二、建筑物剖面图的绘制方法和规范建筑物剖面图是将建筑物的垂直截面呈现在图纸上的一种图形表达方式。

它通常用于展示建筑物的垂直结构和空间布局，以及建筑物内部系统的分布和形式。

以下是建筑物剖面图的绘制方法和规范的概述：1. 选择适当的位置：剖面图通常在建筑物的主要截面处绘制，以展示建筑物的主要结构和特征。

主要截面通常是建筑物最有代表性和重要的部分。

2. 标明尺寸和比例：剖面图应清晰地标示出不同元素的尺寸和比例。

这些信息对于施工过程和材料选择至关重要。

3. 强调关键元素：剖面图应突出显示建筑物的关键元素，如梁、柱子、墙壁和楼梯。

建筑平面图怎么画建筑平面图是建筑设计师重要的创作工具之一，是展现设计方案的基础。

建筑平面图具有表达清晰、规划明确、方便阅读等优点，因此在建筑设计过程中发挥着不可替代的作用。

那么，建筑平面图怎么画呢？本文将为您介绍建筑平面图的绘制步骤及技巧。

一、绘制准备绘制建筑平面图前需要做好一些准备工作，包括测量绘制的建筑物的边界线、内部隔墙、门窗等；确定尺度并绘制比例尺；选择绘图纸张和绘图工具等。

1.测量建筑物边界线在绘制建筑平面图之前，需要先确定建筑物的边界线，即建筑物的外围，方便绘制建筑的形状和尺寸。

可以使用测距仪、测量尺等工具进行测量。

2.测量隔墙、门、窗等在绘制建筑平面图时，隔墙、门、窗等是需要绘制的重要部分，需要使用测量尺等工具进行测量。

注意，需要测量的不仅是隔墙、门、窗本身的长宽，还应测量它们距离建筑物边界线、相对位置等细节信息。

3.确定比例尺比例尺是指在图上表示实际长度和面积的比例，比如1:50、1:100等。

建筑平面图的比例尺通常选择1:100或1:50等。

在确定比例尺后，需要绘制比例尺图示，以方便阅读和使用。

4.选择绘图纸张和绘图工具根据绘图的需要，需要选择适合的绘图纸张和绘图工具。

一般建筑平面图是使用A4、A3、A2等规格的纸张，绘图工具包括铅笔、直尺、三角板、曲尺、圆规、橡皮等。

二、绘制建筑平面图的步骤在绘制建筑平面图时，需要按照一定的步骤进行，以确保绘制的准确性和完整性。

下面将为您介绍建筑平面图的绘制步骤。

1.绘制建筑物外框首先需要在绘图纸上按照比例尺绘制建筑物的轮廓。

建筑物的形状可以是各种各样的，需要按照实际情况来绘制。

2.绘制隔墙、门、窗等在建筑物外框完成后，需要在建筑物内部绘制隔墙、门、窗等细节信息。

需要注意的是，绘制的图案需要按照实际情况精确绘制，并标明尺寸和位置。

3.标注尺寸绘制完成后，需要对图中的各个部分进行标注尺寸。

在建筑平面图中，尺寸标注是非常重要的，主要是为了方便建筑工人在施工时对照图纸进行测量。
