金相显微镜在显微组织观察中的应用

金相显微镜的原理及用途
金相显微镜是一种常用的显微镜，主要用于金属材料的显微观察和组织结构分析，以及金相检测。

金相显微镜的原理是利用光学显微镜原理和金相制样技术，通过透射光观察金属材料的显微结构。

金相显微镜通常由光源、物镜、目镜、聚光镜、显微镜支架、变倍筒、工作台等组成。

金相显微镜在金属材料研究和工程实践中具有广泛应用。

主要用途包括：
1. 显微观察与分析：金相显微镜可以观察金属材料的显微结构，如晶粒、晶界、相分布等。

通过观察和分析，可以评估其组织特征、相变现象、晶粒尺寸、晶界和析出相的形态等信息。

2. 材料检测与质量控制：金相显微镜可用于检测金属材料的质量和性能，通过观察和分析金属材料的组织结构，可以判断是否存在缺陷、夹杂物、裂纹、气孔等问题，以及评估材料的强度、硬度、韧性等性能。

3. 金相制样与观测：金相显微镜配合金相制样技术，可用于制备金属材料用于显微观察的样品。

制样过程一般包括样品切割、研磨、腐蚀、脱蜡、抛光等步骤。

制样后，可通过显微镜观察金属材料的显微结构，从而了解材料的组织特征和性能。

综上所述，金相显微镜在材料科学和工程领域中具有重要的应用价值，可用于金属材料的显微观察、组织结构分析和质量控制。

显微镜的主要分类、功能及应用领域一、显微镜的分类(一)、按使用目镜的数目可分为单目、双目和三目显微镜。

单目价格比较便宜，可以作为初学爱好者的选择，双目稍贵点，观察的时候两眼可以同时观察，观察得舒适些，三目又多了一目，它的作用主要是连接数码相机或电脑用，比较适合长时间工作的人员选用。

(二)、根据其用途以及应用范围分为生物显微镜、金相显微镜、体视显微镜等。

1、生物显微镜是最常见的一种显微镜，在很多实验室中都可以见到，主要是用来观察生物切片、生物细胞、细菌以及活体组织培养、流质沉淀等的观察和研究，同时可以观察其他透明或者半透明物体以及粉末、细小颗粒等物体。

生物显微镜供医疗卫生单位、高等院校、研究所用于微生物、细胞、细菌、组织培养、悬浮体、沉淀物等的观察，可连续观察细胞、细菌等在培养液中繁殖分裂的过程等。

在细胞学、寄生虫学、肿瘤学、免疫学、遗传工程学、工业微生物学、植物学等领域中应用广泛。

2、体视显微镜又称为实体显微镜、立体显微镜，解剖镜，是一种具有正像立体感的目视仪器，广泛的应用于生物学、医学、农林等。

它具有两个完整的光路，所以观察时物体呈现立体感。

主要用途有：①作为动物学、植物学、昆虫学、组织学、考古学等的研究和解剖工具。

②做纺织工业中原料及棉毛织物的检验。

③在电子工业，做晶体等装配工具。

④对各种材料气孔形状腐蚀情况等表面现象的检查。

⑤对文书纸币的真假判断。

⑥透镜、棱镜或其它透明物质的表面质量，以及精密刻度的质量检查等。

3、金相显微镜主要是用来鉴定和分析金属表面组织结构，是金属学研究金相的重要仪器，是工业部门鉴定产品质量的关键设备，专门用于观察金属和矿物等不透明物体金相组织的显微镜。

这些不透明物体无法在普通的透射光显微镜中观察，故金相和普通显微镜的主要差别在于前者以反射光，而后者以透射光照明。

不仅可以鉴别和分析各种金属、合金材料、非金属物质的组织结构及集成电路、微颗粒、线材、纤维、表面喷涂等的一些表面状况，金相显微镜还可以广泛地应用于电子、化工和仪器仪表行业观察不透明的物质和透明的物质。

为什么要用金相显微镜做实验分析金相内部组织《蔡康光学精髓》金相组织用金相显微镜方法观察到的金属及合金的内部组织.可以分为:1.宏观组织.2.显微组织.金相即金相学，就是研究金属或合金内部结构的科学。

不仅如此，它还研究当外界条件或内在因素改变时，对金属或合金内部结构的影响。

所谓外部条件就是指温度、加工变形、浇注情况等。

所谓内在因素主要指金属或合金的化学成分。

金相组织是反映金属金相的具体形态，如马氏体，奥氏体，铁素体，珠光体等等。

1.奥氏体－碳与合金元素溶解在γ-fe中的固溶体，仍保持γ-fe的面心立方晶格。

晶界比较直，呈规则多边形；淬火钢中残余奥氏体分布在马氏体间的空隙处2.铁素体－碳与合金元素溶解在a-fe中的固溶体。

亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。

3. 渗碳体－碳与铁形成的一种化合物。

在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状。

过共析钢冷却时沿acm 线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状。

铁碳合金冷却到ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。

4.珠光体－铁碳合金中国析反应所形成的铁素体与渗碳体的机械混合物。

珠光体的片间距离取决于奥氏体分解时的过冷度。

过冷度越大，所形成的珠光体片间距离越小。

在a1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。

在650~600℃形成的珠光体用金相显微镜放大500 倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。

在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体。

5. 上贝氏体－过饱和针状铁素体和渗碳体的混合物，渗碳体在铁素体针间。

金相显微镜的使用实验报告金相显微镜的使用实验报告引言：金相显微镜是一种用于观察金属材料的内部结构和组织的重要工具。

通过使用金相显微镜，我们可以深入了解金属材料的晶体结构、晶粒大小和分布、相的组成以及其他微观结构特征。

本实验旨在探索金相显微镜的使用方法，并通过观察和分析样品的显微图像，对金属材料的组织和性质进行研究。

实验步骤：1. 样品准备：在开始实验之前，我们需要准备好金属材料的样品。

选择适当的金属材料，并将其切割成适当大小的薄片。

确保样品表面光洁，以便在显微镜下观察。

2. 样品封装：将样品封装在透明的树脂中，以便在显微镜下观察。

封装过程需要小心操作，以避免空气泡和杂质的产生。

3. 研磨和抛光：为了获得清晰的显微图像，我们需要对样品进行研磨和抛光处理。

首先，使用粗砂纸对样品进行研磨，然后逐渐使用细砂纸进行抛光。

最后，使用细研磨液和抛光液对样品进行最后的抛光处理。

4. 显微镜操作：将样品放置在金相显微镜的载物台上，并调节显微镜的焦距和放大倍数。

使用适当的光源照明样品，并通过调整对比度和亮度来获得清晰的显微图像。

5. 图像分析：观察样品的显微图像，并使用金相显微镜配套的软件进行图像分析。

通过测量晶粒大小、相的分布和形状等参数，可以获得关于样品组织和性质的重要信息。

实验结果与讨论：通过使用金相显微镜观察和分析样品的显微图像，我们可以得到以下实验结果和讨论：1. 晶粒大小分布：通过测量样品中晶粒的大小和分布，我们可以了解金属材料的晶体生长情况。

晶粒越大，通常意味着材料的力学性能越好，因为大晶粒可以提供更多的晶界来阻止位错的移动。

2. 相的组成：通过观察样品中不同相的分布和形状，我们可以确定金属材料的组成。

不同的相具有不同的化学成分和晶体结构，其对材料的性能和用途有着重要影响。

3. 缺陷和杂质：金相显微镜可以帮助我们观察和分析样品中的缺陷和杂质。

缺陷和杂质的存在可能会影响材料的力学性能和耐腐蚀性能，因此对其进行准确的检测和分析是非常重要的。

实验一金相显微镜的使用及金相试样的制备一．实验目的1．学习了解金相显微镜的使用。

2．学习了解金相试样的制备。

二．概述利用金相显微镜，在试样上观察金属组织的方法称为显微分析，所能观察到的金属组织称为显微组织。

显微分析是研究金属材料的一种重要方法。

通过这种方法可以观察、研究金属材料的组织形貌、晶粒大小、非金属夹杂物等在组织中的数量和分布情况等问题。

金相显微镜可以用于研究材料的组织结构与化学成分之间的关系；确定各类材料经不同加工工艺处理后的显微组织；判别材料质量的优劣等。

1．金相显微镜的构造及使用正常人眼看物体时，最适宜的距离大约在250mm左右（称为明视距离），这时能分辨0.15~0.30mm距离，放大镜一般只能放大25倍，若要提高放大倍数以观察更细小的物体，就必须利用显微镜。

光学金相显微镜放大倍数为几十倍到2000倍，它的放大原理如图1.1所示。

图1.1 显微镜成像原理图对着被观察物体的透镜叫做物镜；对着人眼的透镜叫做目镜。

当观察物体AB放在物镜的举例焦点F1略远一点的地方时，则在透镜另一侧形成道理放大实像A1B1，A1B1处于目镜A B，虚像成像在人焦点F2之内。

人眼通过目镜观察实像A1B1时，将得到道理放大虚像''11眼明视距离处。

物镜的放大倍数目镜的放大倍数显微镜总的放大倍数即显微镜放大倍数等于物镜和目镜单独放大倍数的乘积。

本次实验使用XJP-100型金相显微镜，如图1.2所示。

它的构造可分为三部分：光学系统、机械系统和照明系统。

（1）光学系统：主要是目镜组和物镜组。

目镜：放大倍数有5⨯、10⨯、12.5⨯物镜：放大倍数有10⨯、40⨯、100⨯（2）机械系统：主要是底座、载物台、物镜转换器和调焦装置。

底座：支持整个显微镜体。

载物台：放置试样用。

武警转换器：用于更换不同倍数的物镜。

调焦装置：调节焦距用，一般显微镜分粗调和微调。

（3）照明系统：照明系统由光源、聚光透镜、孔径光栏、视场光栏和棱镜等组成。

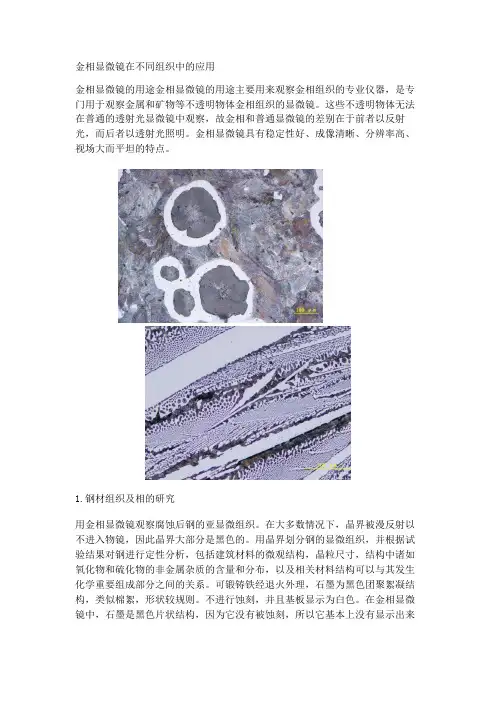

金相显微镜在不同组织中的应用
金相显微镜的用途金相显微镜的用途主要用来观察金相组织的专业仪器，是专门用于观察金属和矿物等不透明物体金相组织的显微镜。

这些不透明物体无法在普通的透射光显微镜中观察，故金相和普通显微镜的差别在于前者以反射光，而后者以透射光照明。

金相显微镜具有稳定性好、成像清晰、分辨率高、视场大而平坦的特点。

1.钢材组织及相的研究
用金相显微镜观察腐蚀后钢的亚显微组织。

在大多数情况下，晶界被漫反射以不进入物镜，因此晶界大部分是黑色的。

用晶界划分钢的显微组织，并根据试验结果对钢进行定性分析，包括建筑材料的微观结构，晶粒尺寸，结构中诸如氧化物和硫化物的非金属杂质的含量和分布，以及相关材料结构可以与其发生化学重要组成部分之间的关系。

可锻铸铁经退火外理，石墨为黑色团聚絮凝结构，类似棉絮，形状较规则。

不进行蚀刻，并且基板显示为白色。

在金相显微镜中，石墨是黑色片状结构，因为它没有被蚀刻，所以它基本上没有显示出来
是白色的，石墨主要分散在单独的薄片中，主要是分离的，彼此不相关，片状石墨具有不同的长度和不同的性质。

2.钢材杂质的分析
金相分析杂质主要采用定量分析的方法，用明视场观察杂质的颜色、形状、大小和分布;用暗视场观察杂质的固有颜色和透明度，用正交偏振光观察杂质的光学性质，判断杂质的种类。

硅酸盐大部分是孤立粒子，而氧化物如氧化铝、氧化亚铁和氢氧化锰簇，铁(ll)硫化物和铁(ll)硫化物氧化亚铁沿晶界分布。

3.偏光显微镜的相差分析
在钢材企业组织中，有时反射光的性能也会受到同样的问题或其他类似的问题，表面质量我们只有少量的组织。

相同振幅但不同周长的反射光用肉眼很难区分。

金属材料的显微组织观察xx年xx月xx日CATALOGUE目录•显微组织观察的基本概念•金相学的基本原理•金属材料的显微组织•金属材料显微组织的观察方法•金属材料显微组织的分析技术•金属材料显微组织观察的实践应用01显微组织观察的基本概念显微组织观察是指通过光学显微镜、扫描电子显微镜等设备，观察金属材料的微观组织形貌、结构、相组成等特征的过程。

定义显微组织观察是金属材料研究和质量控制中的重要手段，通过对微观组织的观察和分析，可以揭示材料的力学性能、耐腐蚀性能、加工性能等性质的内在机制，指导材料设计和优化。

重要性定义与重要性显微组织观察的方法利用光学显微镜的透射、反射和偏振等原理，观察金属材料的微观组织形貌、晶粒大小、相组成等。

光学显微镜观察扫描电子显微镜观察能谱分析电子探针分析利用扫描电子显微镜的高分辨率和高倍率特点，观察金属材料的表面形貌、晶界结构、相分布等。

结合扫描电子显微镜，通过能谱仪对金属材料微区进行元素分析，确定材料的化学成分和相组成。

利用电子探针的聚焦电子束对金属材料微区进行成分和结构分析，揭示材料的原子结构和化学键信息。

显微组织观察的应用通过显微组织观察，对金属材料进行分类、鉴别和牌号识别，为材料应用提供基础数据。

材料鉴定与分类对金属材料的失效进行分析，揭示失效原因和机理，提出改进措施，提高材料性能和可靠性。

失效分析通过对制备工艺与显微组织的关系研究，优化工艺条件，控制材料质量，提高生产效率。

工艺优化与控制通过显微组织观察，研究新型金属材料的微观结构与性能关系，指导新材料的设计和研发。

新材料研发02金相学的基本原理1金相学的基本概念23金相学是研究金属和合金的化学组成、显微组织、制备工艺与性能之间关系的科学。

金相学定义金属是元素或单质，而合金是由两种或两种以上的金属或非金属元素组成的混合物。

金属与合金的差异显微组织是指借助显微镜观察到的金属和合金的内部结构，包括晶粒大小、形态，相的分布，以及缺陷等。

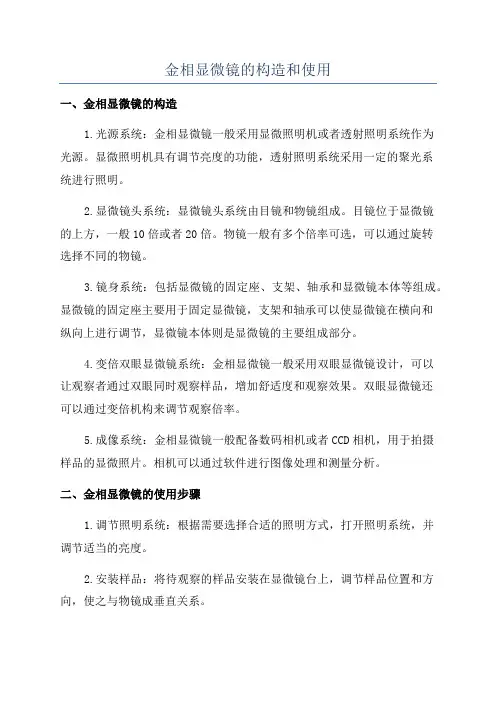

金相显微镜的构造和使用一、金相显微镜的构造1.光源系统：金相显微镜一般采用显微照明机或者透射照明系统作为光源。

显微照明机具有调节亮度的功能，透射照明系统采用一定的聚光系统进行照明。

2.显微镜头系统：显微镜头系统由目镜和物镜组成。

目镜位于显微镜的上方，一般10倍或者20倍。

物镜一般有多个倍率可选，可以通过旋转选择不同的物镜。

3.镜身系统：包括显微镜的固定座、支架、轴承和显微镜本体等组成。

显微镜的固定座主要用于固定显微镜，支架和轴承可以使显微镜在横向和纵向上进行调节，显微镜本体则是显微镜的主要组成部分。

4.变倍双眼显微镜系统：金相显微镜一般采用双眼显微镜设计，可以让观察者通过双眼同时观察样品，增加舒适度和观察效果。

双眼显微镜还可以通过变倍机构来调节观察倍率。

5.成像系统：金相显微镜一般配备数码相机或者CCD相机，用于拍摄样品的显微照片。

相机可以通过软件进行图像处理和测量分析。

二、金相显微镜的使用步骤1.调节照明系统：根据需要选择合适的照明方式，打开照明系统，并调节适当的亮度。

2.安装样品：将待观察的样品安装在显微镜台上，调节样品位置和方向，使之与物镜成垂直关系。

3.调节焦距：通过旋转调节镜筒，调节焦距，使样品清晰可见。

可以先使用较低倍率的物镜进行初步调焦，再使用较高倍率的物镜进行精细调节。

4.观察样品：通过目镜观察样品，并使用显微镜的调焦机构进行调整，使样品的细节清晰可见。

5.拍摄图片：将样品放置在合适的位置上，使用相机进行拍摄。

可以通过相机的软件进行图像处理和测量分析。

6.关闭显微镜：观察完成后，先关闭照明系统，然后将物镜旋转至最低倍率的位置，最后关闭显微镜。

三、注意事项1.使用显微镜时要小心操作，避免碰撞和摔落。

2.调节焦距时要轻轻旋转，避免损坏显微镜的镜筒。

3.需要定期清洁显微镜的物镜和目镜，以保持显微镜的清晰度。

清洁时使用专用的镜头纸或者棉花棒，避免使用化学溶剂。

4.使用显微镜进行观察时要注意避免光线反射或者干扰，以保证观察的准确性。

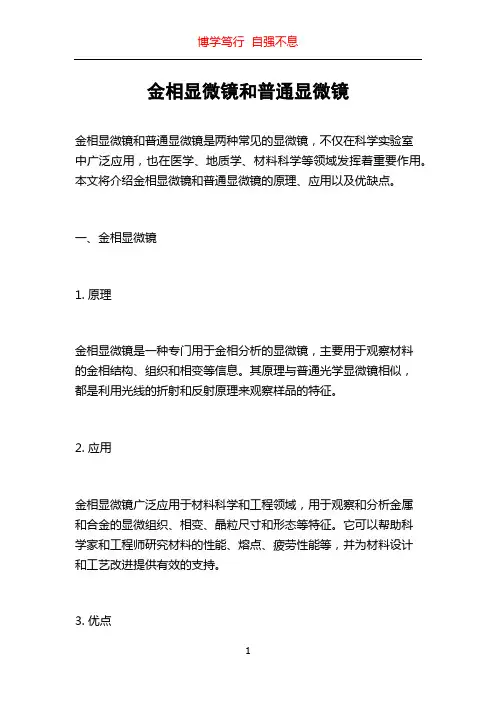

金相显微镜和普通显微镜金相显微镜和普通显微镜是两种常见的显微镜，不仅在科学实验室中广泛应用，也在医学、地质学、材料科学等领域发挥着重要作用。

本文将介绍金相显微镜和普通显微镜的原理、应用以及优缺点。

一、金相显微镜1. 原理金相显微镜是一种专门用于金相分析的显微镜，主要用于观察材料的金相结构、组织和相变等信息。

其原理与普通光学显微镜相似，都是利用光线的折射和反射原理来观察样品的特征。

2. 应用金相显微镜广泛应用于材料科学和工程领域，用于观察和分析金属和合金的显微组织、相变、晶粒尺寸和形态等特征。

它可以帮助科学家和工程师研究材料的性能、熔点、疲劳性能等，并为材料设计和工艺改进提供有效的支持。

3. 优点金相显微镜具有高分辨率和清晰度，可以观察到材料内部的微观结构和组织。

它还能够进行定量的分析，如晶粒尺寸和相体积分数的测量，非常适用于研究材料的微观物理性质。

4. 缺点金相显微镜的成本较高，操作复杂，需要使用特殊的制样和显微量测技术。

另外，金相显微镜只能观察固态样品，对液态或气体样品的观察有一定的局限性。

二、普通显微镜1. 原理普通显微镜是一种常见的光学显微镜，主要由物镜、目镜、透光部分、聚光部分和支撑结构组成。

它利用透射光通过物镜和目镜的组合放大样品，然后通过目镜进行观察。

2. 应用普通显微镜广泛应用于生物学、药学、医学和教育等领域。

在生物学中，普通显微镜常用于观察细胞、组织和微生物的结构和特征。

在医学中，它用于病理学的诊断和研究。

在教育领域，普通显微镜常用于学生的实验和教学。

3. 优点普通显微镜具有价格低廉、操作简单的优点。

它能够提供适当的放大倍数，使观察者得以观察和研究微小物体的细节，并且与其他显微镜相比，普通显微镜更加便携和易于维护。

4. 缺点普通显微镜的分辨率相对较低，不能观察到样品的微观细节。

此外，由于其透射光的限制，普通显微镜只能观察透明样品，无法观察不透明或不透明度较高的样品。

结论金相显微镜和普通显微镜是科学研究和实验中常见的工具。

实验一金相显微镜的使用与金相组织的观察引言：金相显微镜是一种利用金相组织学原理观察金属材料组织结构的实验仪器。

通过观察金属材料的显微结构，可以了解材料的组成、性能以及制备工艺等，对于材料的研究和应用具有重要意义。

本实验将探究金相显微镜的使用方法，并观察几种典型金属材料的组织结构。

实验目的：1.掌握金相显微镜的基本结构和使用方法；2.了解金相显微镜观察金相组织的原理；3.观察几种典型金属材料的组织结构。

实验仪器和材料：1.金相显微镜；2.裂解剂（如酸性电解质溶液）；3.沉积剂（如铜）；4.研磨纸（不同粒度）；5.研磨液（如砂轮油、砂轮水）；6.特殊试剂（如酸性染色剂）；7.不同金属材料样品。

实验步骤：一、金相显微镜的使用方法1.将所需观察的样品装入铜盘中；2.用研磨纸将样品表面进行打磨，逐渐使用不同粒度的研磨纸进行打磨，直到样品表面平整；3.用研磨液将样品表面进行充分清洗；4.将铜盘放入裂解剂中，进行腐蚀处理，使样品表面显露出金属组织结构；5.将样品表面清洗干净后，取出并用酸性染色剂进行染色处理；6.将样品放置在金相显微镜的样品夹持器上。

1.通过显微镜目镜和物镜的调节，使样品像清晰可见；2.使用光源适当照明样品，调节显微镜的聚焦和倍率，观察样品的金相组织结构；3.观察样品不同区域的金相组织变化，记录下观察到的显微结构特征。

实验结果与讨论：在进行实验观察过程中，首先要正确使用金相显微镜，调节适当的照明和倍率以便观察到清晰的图像。

然后，通过观察样品的金相组织结构，可以分析和了解样品的材料成分、晶粒大小、晶界分布以及非金属夹杂物等信息。

对于不同的金属材料，其金相组织结构也会有所差异。

例如，对于钢材，我们可以观察到不同类型的晶粒和晶界，以及可能存在的碳化物。

对于铝合金，可以观察到铝基体中的各种相，如α-Al、Al₂CuMg等。

这些相的大小、形态和分布状况对材料的力学性能和耐腐蚀性能有重要影响。

在观察金相组织时，还可以利用特殊试剂进行染色处理，以突出显示出不同组织结构的特征。

金相材料显微镜金相材料显微镜是一种用于金相分析的重要工具，它能够帮助我们观察金属材料的微观结构，包括晶粒、晶界、孔隙和夹杂物等。

通过金相显微镜的观察，我们可以了解材料的组织结构、相变情况、热处理效果等重要信息，为材料的研究和应用提供重要参考。

本文将介绍金相材料显微镜的原理、操作方法和应用技巧，希望能对相关领域的研究者和工程师有所帮助。

金相材料显微镜主要包括光学显微镜和电子显微镜两种类型。

光学显微镜是最常用的金相显微镜，它利用可见光对样品进行观察，可以获得较高的放大倍数和清晰度。

电子显微镜则利用电子束来观察样品，具有更高的分辨率和放大倍数，可以观察到更小尺寸的微观结构。

不同类型的显微镜适用于不同尺度和要求的金相分析，研究者可以根据具体需求选择合适的显微镜进行观察。

在使用金相材料显微镜时，需要注意一些操作方法和技巧。

首先，样品的制备非常重要，必须保证样品表面的平整度和光洁度，以获得清晰的显微观察效果。

其次，调节显微镜的参数也是关键，包括光源亮度、对比度、放大倍数等，这些参数的调节会直接影响观察效果。

此外，观察过程中需要注意保持显微镜和样品的稳定，避免振动和移动造成观察困难。

总之，熟练掌握金相材料显微镜的操作技巧对于获得准确的观察结果非常重要。

金相材料显微镜在材料科学和工程领域具有广泛的应用。

通过金相显微镜的观察，可以了解金属材料的晶粒大小和分布、相变情况、热处理效果等重要信息，为材料的设计、制备和性能评价提供重要依据。

同时，金相显微镜也可以用于材料的质量检测和故障分析，帮助工程师找出材料中的缺陷和问题，并提出改进方案。

因此，金相材料显微镜在材料领域具有不可替代的作用，对于材料的研究和应用具有重要意义。

综上所述，金相材料显微镜是材料科学和工程领域中不可或缺的工具，它可以帮助我们观察金属材料的微观结构，了解材料的组织和性能。

熟练掌握金相显微镜的原理、操作方法和应用技巧对于材料研究和工程设计具有重要意义，希望本文的介绍能够对相关领域的研究者和工程师有所帮助。

金相组织分析原理金相组织分析是金属材料科学研究中的重要内容，它是通过显微镜观察金属材料的显微组织结构，从而获取材料的物理性能和化学性能的一种方法。

金相组织分析原理是指在金相组织分析过程中所遵循的一系列基本原理和方法。

下面将从金相组织分析的基本原理、方法和应用进行介绍。

首先，金相组织分析的基本原理是利用金相显微镜观察金属材料的显微组织结构，通过观察金相组织的形貌、尺寸、分布、组织类型等特征，来推断材料的晶粒大小、相组成、晶界特征、包裹物特征等信息。

金相显微镜是通过金相试样的制备、腐蚀、清洗、显微观察等步骤，来获取金相组织信息的重要工具。

其次，金相组织分析的方法主要包括金相试样的制备、腐蚀、显微观察等步骤。

金相试样的制备是将金属材料切割、研磨、抛光，然后经过腐蚀处理，使材料的显微组织得以显现。

腐蚀是通过酸性或碱性溶液对金属材料表面进行处理，去除氧化皮和其他表面膜，使金相组织显微结构得以显现。

显微观察是通过金相显微镜对金相试样进行观察，获取金相组织信息。

最后，金相组织分析在金属材料科学研究和工程应用中具有重要意义。

通过金相组织分析，可以了解金属材料的晶粒大小、晶界特征、相组成、包裹物特征等信息，为材料的性能评价、质量控制、工艺改进等提供重要依据。

金相组织分析在金属材料的研究和生产中具有广泛的应用，例如在金属材料的性能评价、质量控制、产品改进等方面发挥着重要作用。

综上所述，金相组织分析原理是通过金相显微镜观察金属材料的显微组织结构，从而获取材料的物理性能和化学性能的一种方法。

金相组织分析的基本原理、方法和应用对于金属材料的研究和生产具有重要意义，为材料的性能评价、质量控制、工艺改进等提供重要依据。

通过金相组织分析，可以更深入地了解金属材料的内部结构和性能特征，为金属材料的研究和应用提供有力支持。

金相显微镜的用途及原理金相显微镜是将光学显微镜技术、光电转换技术、计算机图像处理技术完美地结合在一起而开发研制成的高科技产品，可以在计算机上很方便地观察金相图像，从而对金相图谱进行分析，评级等以及对图片进行输出、打印。

金相显微镜可用于鉴别和分析各种金属、合金材料、非金属物质的组织结构。

随着工业的发展，金相显微镜已广泛地应用于电子、化工和仪器仪表行业，用来观察不透明物质的表面现象进行研究分析等工作；芯片、印刷电路板、液晶板、线材、纤维、镀涂层以及其它非金属材料等，对一些表面状况进行研究分析等工作。

金相显微镜观察金属组织的金相成分分布等，可得出产品的某些性能，如机械性能、产品生产中的缺陷，从而为生产提供建议，改进某些工艺流程。

工作原理放大系统是影响显微镜用途和质量的关键。

主要由物镜和目镜组成。

金相显微镜显微镜的放大率为：M显=L/f物×250/f目=M物×M目式中[m1] M显——表示显微镜放大率；[m2] M物、[m3]M目和[f2]f物、[f1]f目分别表示物镜和目镜的放大率和焦距；L为光学镜筒长度；250为明视距离。

长度单位皆为mm。

分辨率和象差透镜的分辨率和象差缺陷的校正程度是衡量显微镜质量的重要标志。

在金相技术中分辨率指的是物镜对目的物的最小分辨距离。

由于光的衍射现象，物镜的最小分辨距离是有限的。

德国人阿贝(Abb）对最小分辨距离（）提出了以下公式d=λ/2nsinφ式中[kg2][kg2]为光源波长；n为样品和物镜间介质的折射系数（空气；=1；松节油：=1.5）；φ为物镜的孔径角之半。

从上式可知，分辨率随着和的增加而提高。

由于可见光的波长[kg2][kg2]在4000～7000之间。

在[kg2][kg2]角接近于90的最有利的情况下，分辨距离也不会比[kg2]0.2m[kg2]更高。

因此，小于[kg2]0.2m[kg2]的显微组织，必须借助于电子显微镜来观察（见），而尺度介于[kg2]0.2～500m[kg2]之间的组织形貌、分布、晶粒度的变化，以及滑移带的厚度和间隔等，都可以用光学显微镜观察。

实验一金相显微镜的使用与金相组织的观察一、实验目的1(了解金相显微镜的构造，各个主要部件的效用。

2(掌握正确使用显微镜的操作及维护方法。

3(观察几种式样的金相组织二、实验概述(一)金相显微镜的知识及正确使用1(显微镜放大原理:利用透镜将物体的像放大，单个透镜的放大倍数是有限的(一般在20倍以下)，因此要考虑用另一透镜组将第一次放大的像再行放大，以得到更高更清晰放大倍数的像，显微镜就是根据这一需求设计的。

显微镜中装有两组放大透镜，靠近物体的一组为物镜，靠近眼睛的一组透镜称为目镜，但实际上显微镜采用的物镜和目镜都是由复杂的透镜组组成。

图1-1为显微镜成像原理图。

图1-1显微镜成像原理图若将试样AB 置于物镜之前距其一倍焦距(F)略远一些的位置，由物体反射1 的光线通过物镜折射后得到一个倒立的放大的实像A′B′，在目镜上观察时，经物镜放大的倒立实像A′B′落在目镜焦距F内 ( 在设计时安排好使目镜的焦点位置2在 F以内) ，目镜又将A′B′再次放大，人眼在(250mm)的明视距离处，看到2一个经两次放大的倒立的虚像A″B″ 就是我们在显微镜下的物象。

总的放大倍数为物镜的放大倍数与目镜放大倍数的乘积，M=M×M 总物目普通光学金相显微镜主要由三大系统构成:既光学系统，照明系统和机械系统。

下面简单分述其主要构件的功能与特性。

光学系统:主要包括物镜和目镜，物镜是显微镜最重要的部件，成像质量在很大程度上取决于物镜的质量，它的性能包括数值孔径和分辨率，有效放大倍数及像差校正程度。

A:数值孔径:物镜的数值孔径(N.A)表示物镜的收集光线的能力，增强物镜的聚光能力可使成像的质量提高，它的大小通常以进入物镜的光线锥所张开的角度，既孔径角的大小，公式表示为:N.A=n.sinθ式中n—物镜与观察物之间介质的折射率θ—为物镜的孔径半角因此提高数值孔径有两个途径:a(增大透镜的直径或减小物镜的焦距。

实际上sinθ的最大值只能0.9左右，此方法会导致像差增大和制造困难。

材料科学基础实验报告金相显微镜的使用和铁碳合金平衡组织观察【实验目的】1、了解金相显微镜的光学原理和构造，并初步掌握金相显微镜的使用方法及利用显微镜进行显微组织分析；2、识别和研究铁碳合金(碳钢和白口铸铁)在平衡状态下的显微组织；3、分析含碳量对铁碳合金显微组织的影响，加深理解成分、组织与性能之间的相互关系；4、利用所学知识和实验仪器自己打磨45#钢，进行观察其显微组织。

【实验原理】一、金相显微镜金相显微镜结构包括：底座组、粗微动调焦机构、物镜转换器、载物台、目镜管组、物镜与目镜这六个主要部分。

工作原理：由灯泡发出—束光线，经过聚光镜组及反光镜，被会聚在孔径光栏上，然后经过聚光镜组，再度将光线聚集在物镜的后焦面上。

最后光线通过物镜，用平行光照明标本，使其表面得到充分均匀的照明。

从物体表面散射的成象光线，复经物镜、辅助物镜片、半透反光镜、辅助物镜片、棱镜与半五角棱镜，造成一个物体的放大实象。

该象被目镜再次放大。

二、铁碳合金所有碳钢和白口铸铁在室温下的组织均由铁素体（F）和渗碳体（FeC）这两个基本相所组成。

只是因含碳量不同，铁素体和渗碳体的相对数量、析出条件以及分布情况各有所不同，因而呈各种不同的组织形态。

各铁碳合金类型以及显微组织如下表所示：【实验内容】一、对已给样品的显微组织观察铁素体，含碳量：＜%，浸蚀剂：3～4％硝酸酒精溶液1号工业纯铁（100×）1号工业纯铁（400×）铁素体+珠光体，含碳量：%%，浸蚀剂：3～4％硝酸酒精溶液2号 20钢 （100×） 2号 20钢 （400×）铁素体+珠光体（F+P),含碳量：%%，浸蚀剂：3～4％硝酸酒精溶液3号 45钢 （100×） 3号 45钢 （400×）铁素体+珠光体（F+P),浸蚀剂：3～4％硝酸酒精溶液4号 ？？钢 （100×） 4号 ？？钢 （400×）铁素体 铁素体铁素体铁素体 珠光体 珠光体铁素体铁素体珠光体珠光体铁素体+珠光体(网状F+P) ,含碳量：%，浸蚀剂：3～4％硝酸酒精溶液 5号 T8钢 （100×） 5号 T8钢 （400×）珠光体+网状渗碳体(P+Fe3C) ，含碳量%~% ，浸蚀剂：3～4％硝酸酒精溶液 6号 T12钢 （100×） 6号 T12钢 （400×）亚共晶白口铸铁，含碳量：%~% ， 浸蚀剂：3～4％硝酸酒精溶液7号 亚共晶白口铁 （100×） 7号 亚共晶白口铁 （400×）铁素体 铁素体珠光体珠光体珠光体珠光体珠光体珠光体共晶白口铸铁，含碳量：%，浸蚀剂：3～4％硝酸酒精溶液8号共晶白口铁（100×）8号共晶白口铁（400×）过共晶白口铸铁，含碳量%~%，浸蚀剂：3～4％硝酸酒精溶液9号过共晶白口铁（100×）9号过共晶白口铁（400×）根据所观察的显微组织，近似确定一种亚共析钢（4号）的含碳量：Fe3CIIFe3CII珠光体珠光体低温莱氏体低温莱氏体低温莱氏体低温莱氏体式中：P和F分别为珠光体和铁素体所占面积（％）。

金相显微镜用途金相显微镜（Metallographic microscope）是一种专门用于金属材料显微组织观察和分析的仪器。

它通过将金属样品进行精细切割和打磨处理，并在金相显微镜下进行观察和分析，以获取关于金属晶体结构、晶界、非金属夹杂物、热处理状态等信息。

金相显微镜广泛应用于金属学、材料学、机械工程、冶金学及相关领域的科学研究和工程实践。

其主要用途如下：1. 显微组织观察与分析：金相显微镜可以观察金属材料的显微组织特征，例如晶体形态、晶粒大小、晶体取向、晶界特征等。

通过对样品的显微组织进行分析，可以评估金属材料的结构性能，受力性能和成形性能等。

2. 金相显微镜可以用于检测金属材料的晶粒度。

通过精确测量晶粒的大小和分布情况，可以评估材料的致密性、韧性、硬度等力学性能。

3. 显微组织观察对金属材料的制备和处理工艺进行质量控制和品质评估至关重要。

金相显微镜可以用来观察材料的金相组织，包括晶界、晶粒大小、相的分布和相的组成。

这些信息对于制造商来说是至关重要的，因为它可以帮助他们确定材料是否符合规格。

4. 金相显微镜可以检测金属材料的非金属夹杂物，例如碳化物、氧化物、硫化物、氮化物等。

这些夹杂物可以对金属材料的力学性能产生重要影响。

通过观察和鉴定夹杂物的类型、数量和分布情况，可以评估材料的纯净度和性能。

5. 金相显微镜可以用于研究金属材料的热处理状态和组织演变规律。

通过观察材料在不同热处理条件下的显微组织变化，可以研究和优化金属材料的热处理工艺，以改善材料的性能。

除了上述主要用途之外，金相显微镜还可以结合其他分析技术如能谱分析、扫描电子显微镜等进行深入研究和分析。

例如，通过能谱分析，可以确定夹杂物的化学成分；通过扫描电子显微镜，可以观察材料的表面形貌和微观缺陷。

总之，金相显微镜是一种重要的金属组织分析工具，它可以为金属材料的研究、开发和生产提供必要的信息和数据支持，为金属学和材料科学的发展做出了重要贡献。

生物显微镜与金相显微镜的区别生物显微镜和金相显微镜都是在我们日常科研和工作中经常使用的显微镜工具。

虽然它们都可以用于观察物体的微小结构，但它们之间仍然存在许多差异。

在每个应用领域，都有相应的显微镜。

在本篇文章中，我们将着重讨论生物显微镜和金相显微镜之间的区别。

生物显微镜生物显微镜是专为观察生物样品而设计的显微镜。

这些样品通常是细胞、细胞器、细胞结构、组织等。

与其他显微镜不同，生物显微镜通常采用透射光学，使用透明玻璃或石英样品台，以便荧光或相位对比成像。

生物显微镜还拥有其他独特的功能。

例如，可以使用荧光配件来标记特定蛋白质或细胞结构。

在镜头下，这些标记的结构将发光，形成成像，使细胞结构更易于观察。

另外，它们还能使用瞬时相位图测量来显示三维图像。

生物显微镜通常还有几种类型。

例如，存在差分显微镜，可以观察非常小的物体。

还有共焦显微镜，可以进行带电、脱水或非常陡峭的样品成像。

金相显微镜金相显微镜主要用于观察金属材料的微观结构或组织。

这些样品通常是合金、高纯度金属、铸造制品、金属陶瓷、金属复合材料等。

这种显微镜的成像原理在于，通过改变光斑的形状、大小、颜色以及波长等特性，来影响反射波强度、相位和偏振，通过这些特性来测量金属的物理性质。

另一个方法是通过明视场方法来测量金属材料的显微结构或组织。

金相显微镜还拥有像前处理、色彩分析、像素分析等功能。

这些功能有助于进行星形图谱的制作、组织分析等。

两种显微镜的差异生物显微镜和金相显微镜在应用范围、成像原理和功能上都存在很大差异，主要差异在以下方面：应用范围生物显微镜的应用范围主要包括生物学和生物医学领域。

它们可以用于观察细胞、细胞器、细胞结构和组织等。

而金相显微镜主要应用于金属工业材料领域，用于观察矿物、材料的微观结构或组织，以发现材料中隐藏的缺陷、变形和变异等。

成像原理生物显微镜通常采用透射光学的成像原理，使用透明玻璃或石英样品台成像。

而金相显微镜则采用反射光学的成像原理，通过改变光斑的形状、大小、颜色和波长等特性来测量金属的物理性质或像素分析。

金相分析实验报告1. 实验目的本实验旨在通过金相分析技术对材料的显微组织进行观察和分析，以了解材料的性质和性能。

2. 实验原理金相分析是一种通过显微镜观察材料组织和结构的方法。

它通常包括样品的制备、显微组织的观察和分析等步骤。

2.1 样品的制备首先，需要从待分析的材料中取得适当的样品。

样品的制备过程包括切割、打磨和腐蚀等步骤。

切割样品时，需要注意样品的形状和尺寸，以保证观察时的有效性。

打磨样品的目的是去除表面的瑕疵和氧化层，使样品表面平整。

腐蚀是为了突出显微组织，并使其更易于观察。

2.2 显微组织的观察观察显微组织需要使用金相显微镜。

将制备好的样品放置在显微镜的载玻片上，并使用显微镜调整焦距和放大倍数，以获得清晰的显微组织图像。

观察时应注意光源的选择和角度调整，以获得适当的照明条件。

2.3 组织分析根据观察到的显微组织图像，可以进行组织分析。

这包括确定晶粒的尺寸、形状和分布，以及可能存在的缺陷或相变等信息。

分析过程中需要结合相应的理论知识和参考数据，对显微组织进行解读和评价。

3. 实验步骤3.1 样品制备•从待分析的材料中取得适当的样品。

•使用切割工具将样品切割成所需的形状和尺寸。

•使用打磨机或打磨纸对样品进行打磨，去除表面的瑕疵和氧化层。

•根据需要，使用腐蚀液对样品进行腐蚀处理。

3.2 显微组织观察•将制备好的样品放置在显微镜的载玻片上。

•打开显微镜并调整焦距和放大倍数，以获得清晰的显微组织图像。

•调整光源的选择和角度，以获得适当的照明条件。

•对样品的不同区域进行观察和记录。

3.3 组织分析•根据观察到的显微组织图像，测量晶粒的尺寸、形状和分布。

•分析观察到的缺陷或相变，如晶界、孪晶、析出物等。

•将观察结果与相应的理论知识和参考数据进行对比和解读。

•根据分析结果，评价材料的性质和性能。

4. 实验结果与讨论在本次金相分析实验中，我们选取了一块待测材料进行观察和分析。

通过制备样品、显微组织的观察和分析，我们获得了如下结果：•样品的晶粒尺寸在10-50微米之间，分布均匀。

金相显微镜功能金相显微镜（或称金相显微镜分析仪）是一种用于材料和金属等领域的显微镜，广泛应用于金相实验室、质检部门和制造工业中。

它具有高分辨率、高放大倍数和多种分析功能，可以对材料的微观结构和成分进行详细观察和分析。

下面将介绍金相显微镜的主要功能。

首先，金相显微镜具有高放大倍数的观察功能。

金相显微镜可以根据需要选择不同的放大倍数，最常用的放大倍数可达到1000倍以上。

这使得金相显微镜可以观察到材料的微观结构和细微的缺陷，如晶粒大小、晶界、相分布和杂质等。

其次，金相显微镜具有高分辨率的观察功能。

其分辨率通常在1-10微米之间，可以清晰地显示出材料的细微结构。

通过金相显微镜的高分辨率观察，可以了解材料的组织性质、物理性能和加工工艺等方面的信息。

此外，金相显微镜还具有成分分析功能。

通过特殊配套的设备，金相显微镜可以进行化学成分的定量和定性分析。

例如，金相显微镜可以配备能量色散X射线光谱仪（EDS）或荧光X射线光谱仪（XRF），从而可以对材料中的元素进行分析和检测。

金相显微镜还可以进行显微硬度测量。

显微硬度测量是通过在金相显微镜下观察材料表面的微痕来评估其硬度的方法。

该方法对于材料的硬度评定和材料的性能分析非常有效。

此外，金相显微镜还可以进行显微摄像功能。

通过将显微镜和摄像设备相结合，可以实现对材料的显微结构的拍摄和保存。

这对于对样品进行观察和分析的同时记录相关数据和结果具有重要意义。

最后，金相显微镜还具有交叉显微镜功能。

交叉显微镜可以通过将两个显微镜垂直放置在一个显微镜中，同时观察材料的两个不同表面，从而实现对材料的全面观察和比较。

综上所述，金相显微镜是一种功能强大的显微镜，具有高放大倍数、高分辨率、成分分析、显微硬度测量、显微摄像和交叉显微镜等多种功能。

这些功能使得金相显微镜在材料科学、金属学、质检和制造工业等领域中起到非常重要的作用。
