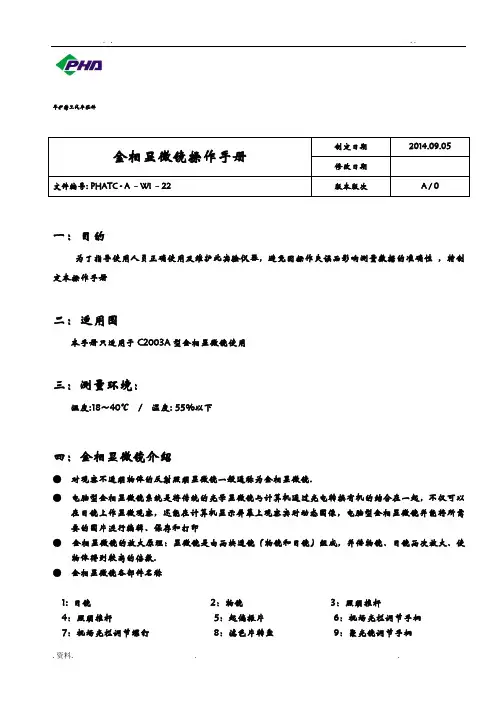

平和精工汽车配件有限公司
一：目的
为了指导使用人员正确使用及维护此实验仪器，避免因操作失误而影响测量数据的准确性，特制定本操作手册
二：适用范围
本手册只适用于C2003A型金相显微镜使用
三：测量环境：
温度:18～40℃ / 湿度: 55%以下
四：金相显微镜介绍
●对观察不透明物体的反射照明显微镜一般通称为金相显微镜.
●电脑型金相显微镜系统是将传统的光学显微镜与计算机通过光电转换有机的结合在一起，不仅可以
在目镜上作显微观察，还能在计算机显示屏幕上观察实时动态图像，电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印
●金相显微镜的放大原理：显微镜是由两块透镜（物镜和目镜）组成，并借物镜、目镜两次放大、使
物体得到较高的倍数.
●金相显微镜各部件名称
1: 目镜 2：物镜 3：照明推杆4：照明推杆 5：起偏振片 6：视场光栏调节手柄
7：视场光栏调节螺钉 8：滤色片转盘 9：聚光镜调节手柄
10：孔径光栏调节手柄 11：灯箱固定螺钉 12：灯箱
13：三目头 14：粗动手轮 15：微动手轮
16：纵向手轮 17：横向手轮 18：载物台
19：检偏振片推杆
五：照射影像分析前准备
1：确认金相显微镜各配件是否完整无损.
2：确认仪器是否在合格有效期内.
3：试样准备
例如：测量钢材的渗碳层厚度
3-1 对试样进行切割（参照金相切割机操作手册）
3-2 对试样进行镶嵌（参照金相显微镜操作手册）
3-3 对试样进行抛光（参照金相显微镜操作手册）
3-4 对试样进行侵蚀 ( 在某些合金中，由于各相组织物的硬度差别较大，或由于各相本身色泽显著不同，抛光状态下能在显微镜中分辨出它的组织.但大部分的显微组织均需经过不同方向侵蚀，才能显示出各种组织来，常用的
金属组织侵蚀法有化学侵蚀及电解侵蚀法等.)
以化学侵蚀为例说明(化学侵蚀是利用化学试剂的溶液，借助于化学或电化学作用显示金属组织)
a. 配制侵蚀剂 （ 酒精%95-%97 硝酸%3-%5 的比例）
a-1 先将%95-%97 的酒精倒入溶剂量杯中
a-2 再用吸管吸入%3-%5的硝酸慢慢的滴入量杯中，（一边滴入硝酸一边摇晃量杯，使酒精于硝酸完全融合） b. 将抛光好的试样用酒精冲洗，并同方向的进行吹干.
c.将配制好的侵蚀剂滴入吹干后的试样表面上，观察试样表面颜色的变化，时间大致在5秒左右.
d. 试样侵蚀后先用清水对试样表面进行冲洗，再用酒精对试样表面进行冲洗，冲洗后立刻用吹风同方向进行吹干.
e. 吹干后，试验侵蚀结束
4：接通电源，将电源开关按向“I ”的一边（见图7），即金相显微镜已启动. 、、
5: 启动电脑，双击桌面上金相显微镜配置的“VMM2.2C ”软件（见图8），电脑显示如下（见图9）
图7
图8
图9
6：把三目头上的观察推杆/照明推杆推倒观察处（见图10）
注：观察推杆往外拉至到底.，照明推杆也往外拉至到底
观察推杆
照明推杆
图10
7：将待观察的试样放置于载物台中间位置（见图11）
图11
8：调整照射影像清晰度
8-1 选择放大倍率：50X 、100X、400X、600X ，根据产品大小选择.
8-2 先转动粗动手轮调整试样与物镜的距离，并观察电脑显示屏上试样照射的影像微出现时，再转动微动手轮，直至照射的影像显示清晰可见（见图12）
（注：影像调整时，也可根据产品，对起偏振片，视场光栏、聚光镜、孔径光栏及滤色片转盘进行调整）
9：量测需要的相关尺寸
9-1 转动三目头使照射影像的某一直线与测量软件的坐标直线相对垂直（见图13）
9-2 再点标注或测量菜单（见图14），即可进行相关尺寸的标注或测量（见图15）
注：测量或标注时物镜选择的倍率必须与测量软件所选择的倍率一致
10：测量结束后报告自动生成
10-1 用鼠标点击软件上的Word 图标（见图16），系统会自动生成Word 文档报告（见图17）
图14
图15
图13
10-2 用鼠标点击软件上的Excel图标（见图18），系统会自动生成Excel 文档报告（见图19）
10-3用鼠标点击软件上的照相机图标（见图20），系统将照射影像的图片将拍摄，并可保存（见图21），双击即可打开图片（见图22）
11：关机
11-1：先将测量软件关闭
11-2：把电源开关按向“O”的一边.，（见图23）即金相显微镜已关闭.
图20
图23
图21 图22
图18 图19
七：注意事项
1：调整焦距时，先转动粗动手轮调整试样与物镜的距离，并观察电脑显示屏上试样照射的影像微出现时，再转动微动手轮，直至照射的影像显示清晰可见，在调节中必须避免显微镜的物镜和试样磨面碰撞，损坏镜头.
2：金相显微镜的工作地点必须干燥、少尘、少震动，不应放在阴暗潮湿的地方.
3：在显微镜工作时，样品上的残留液体、油污必须去除干净.
4：非专业人员不可拆卸此仪器，仪器须做定期校验.
