活塞式压缩机能量调节讲解

压缩机原理》课程教学大纲一、课程基本信息课程代码：050007 课程名称：压缩机原理英文名称：Principles of Compressor 课程类别：专业限选课学时：54学分：3.0适用对象: 热能与动力工程专业本科生（建筑环境与设备方向）考核方式：考试，平时成绩占总成绩的30％先修课程：高等数学、普通物理二、课程简介中文简介该课程是热能与动力工程专业本科生（建筑环境与设备方向）一门重要的专业限选课，制冷压缩机可以说是蒸汽压缩式制冷机的＂心脏＂，没有它，制冷循环就无法实现，制冷系统也不可能正常工作，完善的空调系统也失去了必备的条件。

因此，该课程主要介绍了各种不同类型的制冷压缩机的工作原理和零部件的作用及结构特点，仔细分析了影响压缩机性能指标的各种因素，重点讲述了压缩机能量调节的各种方法，为后续课程的学习及今后的工作打下了基础。

英文简介It is an important course for the field of refrigerating and air condition. The refrigerating compressor is the heart of refrigerating system. The refrigerating cycle couldn ' t be achieved, refrigeratingsystem and air conditioning system couldn ' t work normally without the compressor. So, the working principle and characteristics of different kinds of compressor is introduced. It is analyzed of different factor on characteristics of compressor. It is he main point of different kinds of regulating energy. It makethe foundation for the future study and work.三、课程性质与教学目的本课程是热能与动力工程专业本科生（建筑环境与设备方向）的一门主要专业限选课。

一、课程基本信息课程代码：050007课程名称：压缩机原理英文名称：Principles of Compressor课程类别：专业限选课学时： 54学分：适用对象: 热能与动力工程专业本科生（建筑环境与设备方向）考核方式：考试，平时成绩占总成绩的30％先修课程：高等数学、普通物理二、课程简介中文简介该课程是热能与动力工程专业本科生（建筑环境与设备方向）一门重要的专业限选课，制冷压缩机可以说是蒸汽压缩式制冷机的＂心脏＂，没有它，制冷循环就无法实现，制冷系统也不可能正常工作，完善的空调系统也失去了必备的条件。

因此，该课程主要介绍了各种不同类型的制冷压缩机的工作原理和零部件的作用及结构特点，仔细分析了影响压缩机性能指标的各种因素，重点讲述了压缩机能量调节的各种方法，为后续课程的学习及今后的工作打下了基础。

英文简介It is an important course for the field of refrigerating and air condition. The refrigerating compressor is the heart of refrigerating system. The refrigerating cycle couldn’t be achieved, refrigerating system and air conditioning system couldn’t work normally without the compressor. So, the working principle and characteristics of different kinds of compressor is introduced. It is analyzed of different factor on characteristics of compressor. It is he main point of different kinds of regulating energy. It make the foundation for the future study and work.三、课程性质与教学目的本课程是热能与动力工程专业本科生（建筑环境与设备方向）的一门主要专业限选课。

制冷活塞式压缩机的操作一、开机前的准备工作为确保制冷装置的安全运行，开机前应进行认真仔细的检查。

（一）解情况1、先查看车间记录，了解有无故障停车查看是否已检修完好；2、了解各库房温度及进出货情况，以便确定开机台数。

（二）检查压缩机。

1、检查压缩机运转部位有无障碍物，安全保护罩是否完好。

2、检查曲轴箱压力，如果超过0.2 MPa(表压)时应先降压。

若经常发生此种情况，应查明原因加以消除。

3、检查曲轴箱油面，侧盖上只有一个视油孔的，油面不得低于视孔的l/2；有两视孔的，油面应在．下视孔的2／3以上，上视孔的1／2以下。

4、检查卸载装置的手柄是否在“零位”或最少工作缸数的位置。

5、检查三通阀的指示位置是否在“运转”或“工作”位置。

6、检查各压力表阀是否开启。

7、检查自控元件的调定值是否符合要求。

8、检查压缩机冷却水是否畅通。

（三）检查高压系统管路上的阀门1、压缩机的排气阀和总调节站的供液阀应关闭。

2、油分器、冷凝器、贮液器等设备管路的截止阀和压力表阀、安全阀前的截止阀应开启。

3、热氨冲霜阀、放油阀、放空气阀应关闭。

（四）检查低压系统管路上的阀门1、压缩机吸气阀应关闭。

2、由气体分调节站经氨液分离器或循环桶及液体分调节站至各库房的供液阀、压力表阀、安全阀前的截止阀都应开启。

3、设备的放油阀、冲霜排液阀、加压阀应关闭。

（五）检查贮液容器的液面1、高压贮液器的液面应不高于80%，不低于30%。

2、低压循环捅或氨液分离器的液面应保持在自控供液装置控制的高度，当采用手动控制时，液面应控制最高不高于50%，最低不低于20%。

(六)检查中间冷却器1、中间冷却器的进汽阀、出汽阀、蛇形盘管进液阀、出液阀、浮球阀上的阀门(手动膨胀阀除外)及汽、液平衡阀，液面指示器阀均应开启。

2、中间冷却器上的手动膨胀阀通常是关闭的，只有在浮球阀失灵时才使用此阀作手动供液。

放油阀应关阀。

3、中间冷却器的液位应保持在浮球控制的高度上。

当浮球阀失灵时，应开启手动膨胀供液阀，向中间冷却器供液，使液位控制在50%的水平上。

活塞式压缩机气压调节原理活塞式压缩机是一种常用的机械设备，用于将气体压缩成高压状态，以供各种工业和商业用途。

而气压的调节是活塞式压缩机正常运行的重要环节之一。

本文将介绍活塞式压缩机气压调节的原理和相关工作原理。

一、活塞式压缩机的基本原理活塞式压缩机通过活塞在气缸内做往复运动，将气体压缩成高压气体。

其工作原理可以简要地描述如下：1.吸气过程：活塞下降时，气缸内的压力低于外部大气压力，气门打开，使气体进入气缸。

2.压缩过程：活塞上升时，气缸内的气体被压缩，体积减小，气压升高。

3.排气过程：活塞上升到一定位置时，气门打开，高压气体被排出。

二、活塞式压缩机气压调节的原理气压调节是指根据需要改变活塞式压缩机输出的气体压力。

常见的气压调节方式有以下几种：1.阀门控制：通过控制阀门的开启程度，调节气压的大小。

阀门可以是手动控制的，也可以是自动控制的。

例如，当需要提高气压时，可以打开进气阀门的开口，增加压缩气体的流量，从而提高气压。

2.频率调节：通过改变活塞运动的频率，调节气压的大小。

例如，通过改变电机的转速，可以控制活塞的运动速度，从而改变压缩气体的流量和气压。

3.容积调节：通过改变气缸的工作容积，调节气压的大小。

例如，通过改变连杆的长度，调节活塞的行程，可以改变气缸内气体的压缩程度，进而改变气压的大小。

三、活塞式压缩机气压调节的工作原理活塞式压缩机气压调节的工作原理主要涉及到气压传感器、控制阀、压力传感器等设备的协作。

1.气压传感器：通过监测气压的大小，将气压的信号转换为电信号，反馈给控制系统。

控制系统根据反馈的信号判断当前的气压状态，进而调节活塞的工作状态。

2.控制阀：根据控制系统的指令，控制阀门的开闭程度。

控制阀门可以是手动控制的，也可以是由控制系统自动控制的。

通过控制阀门的开启程度，控制进出气体的流量，从而调节气压的大小。

3.压力传感器：用于监测气压的大小，并将压力信号传输给气压传感器。

气压传感器根据压力信号反馈给控制系统，控制系统根据反馈信号判断是否需要调节活塞的工作状态。

活塞式压缩机的调节方法有哪些活塞式压缩机是一种常用的压缩机类型，广泛应用于工业生产、空调制冷等领域。

其工作原理是通过活塞在缸内的往复运动，将气体压缩并排出。

为了确保活塞式压缩机的高效运行和长期稳定性，合理的调节方法对其性能起着至关重要的作用。

本文将介绍几种常见的活塞式压缩机调节方法。

1. 压机工作负荷自调节活塞式压缩机在运行过程中，压缩比、压缩工作量会受到外部环境因素的影响，如室温、进气量等，这些因素可能导致压缩机的工作负荷发生变化。

因此，压机工作负荷的自动调节是一种常见的调节方法。

通过传感器监测到运行状态的变化，自动调整活塞式压缩机的工作负荷，以保持其在最佳运行状态。

2. 频率调节频率调节是一种常见的活塞式压缩机调节方法，通过调节电机的频率来改变活塞的运行速度，进而实现对压缩机性能的调节。

当负荷变化时，频率调节可以实时地调整活塞的运行速度，以保持压缩机的高效运行。

3. 定时控制定时控制是一种简单但常用的活塞式压缩机调节方法。

通过预先设定运行时间和停止时间，使活塞式压缩机在一定的时间间隔内工作，然后停止一段时间。

这种调节方法适用于负荷变化相对较小的情况下，可以有效地控制压缩机的运行时间和能耗。

4. 温度控制温度控制是一种基于活塞式压缩机的热特性进行调节的方法。

通过在压缩机周围设置温度传感器，实时监测到压缩机的工作温度。

当温度超过设定的阈值时，自动调节活塞的工作负荷，以确保压缩机的正常工作和稳定性。

5. 压力调节压力调节是一种常见且重要的活塞式压缩机调节方法。

通过在进气口或出气口设置压力传感器，实时监测到压缩机的工作压力。

当压力超过或低于设定的压力范围时，自动调节活塞的工作状态，以保持压缩机的正常运行压力。

综上所述，活塞式压缩机的调节方法有很多种，包括压机工作负荷自调节、频率调节、定时控制、温度控制以及压力调节等。

根据具体需求和应用场景，选择合适的调节方法可以有效提高活塞式压缩机的工作效率和稳定性。

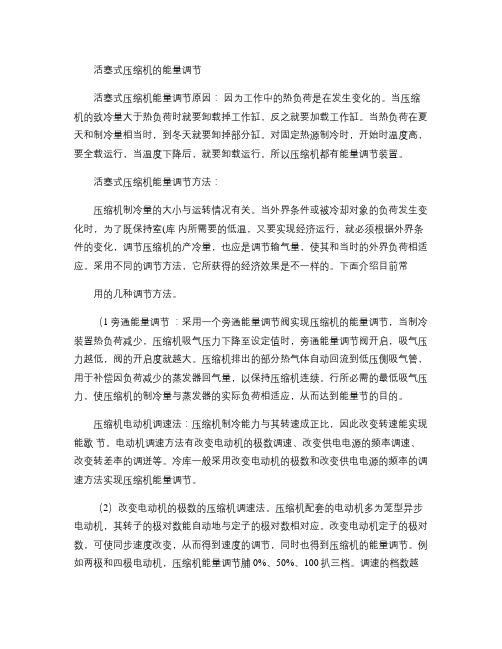

活塞式压缩机的能量调节活塞式压缩机能量调节原因：因为工作中的热负荷是在发生变化的。

当压缩机的致冷量大于热负荷时就要卸载掉工作缸，反之就要加载工作缸。

当热负荷在夏天和制冷量相当时，到冬天就要卸掉部分缸。

对固定热源制冷时，开始时温度高，要全载运行，当温度下降后，就要卸载运行。

所以压缩机都有能量调节装置。

活塞式压缩机能量调节方法：压缩机制冷量的大小与运转情况有关。

当外界条件或被冷却对象的负荷发生变化时，为了既保持室(库内所需要的低温，又要实现经济运行，就必须根据外界条件的变化，调节压缩机的产冷量，也应是调节输气量，使其和当时的外界负荷相适应。

采用不同的调节方法，它所获得的经济效果是不一样的。

下面介绍目前常用的几种调节方法。

（1 旁通能量调节：采用一个旁通能量调节阀实现压缩机的能量调节，当制冷装置热负荷减少，压缩机吸气压力下降至设定值时，旁通能量调节阀开启，吸气压力越低，阀的开启度就越大。

压缩机排出的部分热气体自动回流到低压侧吸气管，用于补偿因负荷减少的蒸发器回气量，以保持压缩机连续。

行所必需的最低吸气压力，使压缩机的制冷量与蒸发器的实际负荷相适应，从而达到能量节的目的。

压缩机电动机调速法：压缩机制冷能力与其转速成正比，因此改变转速能实现能歇节。

电动机调速方法有改变电动机的极数调速、改变供电电源的频率调速、改变转差率的调迸等。

冷库一般采用改变电动机的极数和改变供电电源的频率的调速方法实现压缩机能量调节。

（2）改变电动机的极数的压缩机调速法。

压缩机配套的电动机多为笼型异步电动机，其转子的极对数能自动地与定子的极对数相对应。

改变电动机定子的极对数，可使同步速度改变，从而得到速度的调节，同时也得到压缩机的能量调节。

例如两极和四极电动机，压缩机能量调节脯0%、50%、100扒三档。

调速的档数越多，能量调节精度越高。

用内燃机直接驱动的压缩狐采用这种方法比较好，因为内燃机已有变速机构，用变速箱可以在很宽的范围内调速。

活塞式压缩机压力调节活塞式压缩机是一种常见的机械式压缩机，广泛应用于工业领域的气体压缩与输送过程中。

在使用过程中，准确地控制压缩机的工作压力是至关重要的。

而活塞式压缩机的压力调节正是为了满足不同压力需求而设计的。

压力调节原理活塞式压缩机的压力调节原理较为简单，主要通过调整压缩机的排气阀和进气阀来实现。

具体来说，压力调节主要包括以下几个步骤：1.排气阀调节：排气阀的开启度可以通过调整排气阀的开度来实现。

当需要增加输出压力时，可以适当地减小排气阀的开度，增加排气阻力，从而使得压缩机在相同的工作状态下输出更高的压力。

反之，当需要降低输出压力时，可以适当地增加排气阀的开度，减小排气阻力。

2.进气阀调节：进气阀的调节可以通过改变进气阀的开度来实现。

增大进气阀的开度可以增加进气阻力，从而使得压缩机在相同工作状态下输出更高的压力。

减小进气阀的开度则可以减小进气阻力，从而降低输出压力。

进气阀的调节通常与排气阀的调节相辅相成，以达到最佳的压力调节效果。

压力调节的应用活塞式压缩机的压力调节在工业生产中起到了至关重要的作用。

具体应用包括但不限于以下几个方面：1.空压系统：在空压系统中，压力调节是必不可少的。

通过对活塞式压缩机的压力调节，可以确保系统供气的稳定性和可靠性，满足不同工艺和设备的气压要求。

2.燃气回收与再利用：在燃气回收与再利用系统中，压力调节可以用于控制燃气的压力，以满足不同工艺和设备对燃气压力的要求，提高能源利用效率。

3.制冷系统：在制冷系统中，活塞式压缩机的压力调节是确保制冷效果和能耗之间平衡的重要手段。

通过合理地调节压力，可以提高制冷效果，减少能耗。

4.气体输送系统：在气体输送系统中，压力调节可以实现对输送过程中气体压力的控制，确保气体的稳定输送，满足不同设备和工艺对气体压力的需求。

压力调节的优势活塞式压缩机的压力调节具有以下几个优势：1.精确控制：活塞式压缩机的压力调节可以实现对压力的精确控制，可以按照实际需求灵活地调整输出压力。

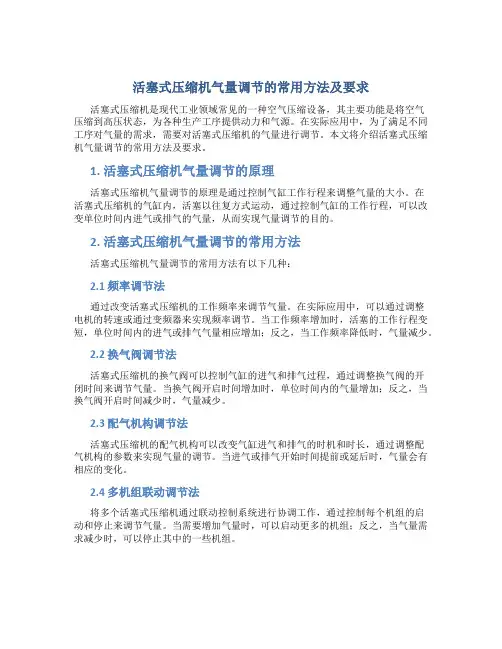

活塞式压缩机气量调节的常用方法及要求活塞式压缩机是现代工业领域常见的一种空气压缩设备，其主要功能是将空气压缩到高压状态，为各种生产工序提供动力和气源。

在实际应用中，为了满足不同工序对气量的需求，需要对活塞式压缩机的气量进行调节。

本文将介绍活塞式压缩机气量调节的常用方法及要求。

1. 活塞式压缩机气量调节的原理活塞式压缩机气量调节的原理是通过控制气缸工作行程来调整气量的大小。

在活塞式压缩机的气缸内，活塞以往复方式运动，通过控制气缸的工作行程，可以改变单位时间内进气或排气的气量，从而实现气量调节的目的。

2. 活塞式压缩机气量调节的常用方法活塞式压缩机气量调节的常用方法有以下几种：2.1 频率调节法通过改变活塞式压缩机的工作频率来调节气量。

在实际应用中，可以通过调整电机的转速或通过变频器来实现频率调节。

当工作频率增加时，活塞的工作行程变短，单位时间内的进气或排气气量相应增加；反之，当工作频率降低时，气量减少。

2.2 换气阀调节法活塞式压缩机的换气阀可以控制气缸的进气和排气过程，通过调整换气阀的开闭时间来调节气量。

当换气阀开启时间增加时，单位时间内的气量增加；反之，当换气阀开启时间减少时，气量减少。

2.3 配气机构调节法活塞式压缩机的配气机构可以改变气缸进气和排气的时机和时长，通过调整配气机构的参数来实现气量的调节。

当进气或排气开始时间提前或延后时，气量会有相应的变化。

2.4 多机组联动调节法将多个活塞式压缩机通过联动控制系统进行协调工作，通过控制每个机组的启动和停止来调节气量。

当需要增加气量时，可以启动更多的机组；反之，当气量需求减少时，可以停止其中的一些机组。

3. 活塞式压缩机气量调节的要求在进行活塞式压缩机气量调节时，需要注意以下要求：3.1 稳定性要求调节后的活塞式压缩机气量应保持较好的稳定性，不出现波动过大或不稳定的现象。

这可以通过合理设计控制系统和良好的调节策略来实现。

3.2 电能消耗要求活塞式压缩机气量调节时应尽量减少电能的消耗，提高能源利用效率。

活塞式制冷压缩机的工作原理及结构第一节活塞式制冷压缩机工作原理1、活塞压缩机的分类按使用的制冷剂来分，有氨压缩机和氟利昂压缩机两种。

按压缩级数来分，有单级压缩和双级压缩两种。

按汽缸中心线的位置分，有直立式、V型、W型和S（扇）型。

按压缩机的总体结构来分，有开启式、半封闭式、全封闭式三种。

2、活塞式压缩机的工作过程1)理想工作过程在分析活塞式压缩机的工作过程中，可以先把实际过程简化成理想过程。

简化时假定：a.压缩机没有余隙容积；b.吸、排气过程没有容积损失；c.压缩过程是理想的绝热过程；d.无泄漏损失。

这样，压缩机的理想工作过程可用图2-1所示的P—V图来表示。

纵坐标表示压力P，横坐标表示活塞在汽缸中移动时形成的容积V。

在图中，4→1表示吸气过程，活塞从上止点开始向右移动，排气阀（片）关闭，吸气阀（片）打开，在压力P1下吸入制冷剂气；1→2表示压缩过程，活塞从下止点向左移动，制冷剂从压力P1绝热压缩到P2，此过程吸、排气阀均关闭；2→3表示排气过程，活塞左行至2位置时排气阀打开，活塞继续左行，在压力P2下把制冷剂排出汽缸。

由于假设没有余隙容积，活塞运行到3点时制冷剂全部排出。

当活塞再次向右移动时进行下一次的吸气过程。

2)实际工作过程压缩机的实际工作过程与理想工作过程有很大不同。

实际过程存在余隙容积；吸排气阀有阻力，工作时存在压力损失；汽缸壁与制冷剂之间有热交换，非绝热过程；有漏气损失。

a.余隙容积的影响（容积系数λV）余隙：活塞运动到上止点位置时，活塞顶与阀座之间保持一定的间隙，称为余隙，余隙所形成的容积称为余隙容积。

造成余隙的主要原因是：防止曲柄连杆机构受热延伸时不至于使活塞撞击阀座而引起机器损坏；排气阀的通道占据一定的空间；运动部件的磨损使零件配合间隙变大；活塞环与阀盖之间的环型空间。

余隙容积的存在，在排气过程结束时不能将汽缸内的气体全部排净，有一部分高压气体残留在余隙容积内，这样在下一次吸气开始前，这一部分气体首先膨胀减压，在压力降低到低于吸气压力才能开始吸气。

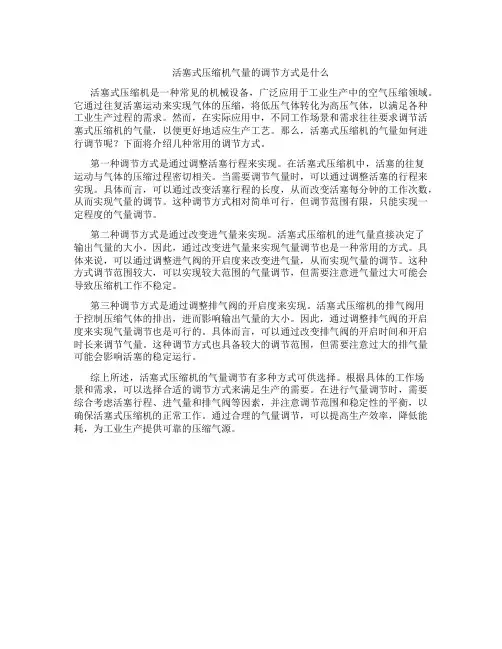

活塞式压缩机气量的调节方式是什么活塞式压缩机是一种常见的机械设备，广泛应用于工业生产中的空气压缩领域。

它通过往复活塞运动来实现气体的压缩，将低压气体转化为高压气体，以满足各种工业生产过程的需求。

然而，在实际应用中，不同工作场景和需求往往要求调节活塞式压缩机的气量，以便更好地适应生产工艺。

那么，活塞式压缩机的气量如何进行调节呢？下面将介绍几种常用的调节方式。

第一种调节方式是通过调整活塞行程来实现。

在活塞式压缩机中，活塞的往复运动与气体的压缩过程密切相关。

当需要调节气量时，可以通过调整活塞的行程来实现。

具体而言，可以通过改变活塞行程的长度，从而改变活塞每分钟的工作次数，从而实现气量的调节。

这种调节方式相对简单可行，但调节范围有限，只能实现一定程度的气量调节。

第二种调节方式是通过改变进气量来实现。

活塞式压缩机的进气量直接决定了输出气量的大小。

因此，通过改变进气量来实现气量调节也是一种常用的方式。

具体来说，可以通过调整进气阀的开启度来改变进气量，从而实现气量的调节。

这种方式调节范围较大，可以实现较大范围的气量调节，但需要注意进气量过大可能会导致压缩机工作不稳定。

第三种调节方式是通过调整排气阀的开启度来实现。

活塞式压缩机的排气阀用于控制压缩气体的排出，进而影响输出气量的大小。

因此，通过调整排气阀的开启度来实现气量调节也是可行的。

具体而言，可以通过改变排气阀的开启时间和开启时长来调节气量。

这种调节方式也具备较大的调节范围，但需要注意过大的排气量可能会影响活塞的稳定运行。

综上所述，活塞式压缩机的气量调节有多种方式可供选择。

根据具体的工作场景和需求，可以选择合适的调节方式来满足生产的需要。

在进行气量调节时，需要综合考虑活塞行程、进气量和排气阀等因素，并注意调节范围和稳定性的平衡，以确保活塞式压缩机的正常工作。

通过合理的气量调节，可以提高生产效率，降低能耗，为工业生产提供可靠的压缩气源。
