(完整word版)初中物理《家庭电路、安全用电、试题精选》

中考物理真题-专题16 家庭电路和安全用电【结合生活实际】（2024·江苏宿迁）为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是（）A．用湿抹布擦拭充电插口B．当充电电动车失火时，用水浇灭C．湿衣服可晾晒在充电的电动车上D．充电结束，断开开关，拔下插头考点1 家庭电路1．（2024·山东潍坊）图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（）A．导线b是火线B．电能表上计数器示数的单位是千瓦C．空气开关跳闸，原因可能是电路中出现短路D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线2．（2024·山东济宁）下图是物理课本中的四幅图片，下列分析不正确．．．的是（）A．A滑轮是动滑轮B．绕原子核运动的是质子C．甲导线为火线D．d端为电源正极3．（2024·江苏常州）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。

4．（2024·青海）如图所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。

5．（2024·四川广元）如图，请用笔画线代替导线，将带开关的电灯、带保险丝的插座分别接入家庭电路。

6．（2024·甘肃兰州）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。

如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。

考点2 家庭电路中电流过大的原因7．（2024·宁夏）气凝胶是当今世界上密度最小的固体。

某种气凝胶具有隔热、耐高温、绝缘等性能，有多种用途。

将它应用于实际生产生活中，以下可行的是（）A．保险丝B．暖气散热片C．建筑保温材料D．压路机的碾子考点3 安全用电8．（2024·山东聊城）如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。

安全用电试题及答案初三一、选择题（每题2分，共20分）1. 家庭电路中，下列哪种情况会导致触电事故？A. 用湿手触摸电器开关B. 用干手触摸电器开关C. 用绝缘体触摸电器开关D. 用绝缘体触摸电器外壳答案：A2. 家庭电路中，下列哪种电器属于大功率电器？A. 电冰箱B. 电灯泡C. 手机充电器D. 电动牙刷答案：A3. 家庭电路中，下列哪种情况会导致电路短路？A. 电线绝缘层破损B. 电线完好无损C. 电线绝缘层完好D. 电线绝缘层老化但未破损答案：A4. 家庭电路中，下列哪种情况会导致电路过载？A. 同时使用多个大功率电器B. 同时使用多个小功率电器C. 只使用一个电器D. 不使用任何电器答案：A5. 家庭电路中，下列哪种情况会导致电器损坏？A. 电压过高B. 电压过低C. 电压正常D. 电流正常答案：A6. 家庭电路中，下列哪种情况会导致电器火灾？A. 电器过热B. 电器过冷C. 电器正常工作D. 电器关闭答案：A7. 家庭电路中，下列哪种情况会导致电器漏电？A. 电器外壳完好B. 电器外壳破损C. 电器外壳完好且接地D. 电器外壳破损且接地答案：B8. 家庭电路中，下列哪种情况会导致电器触电？A. 电器外壳完好且接地B. 电器外壳破损且未接地C. 电器外壳完好且未接地D. 电器外壳破损且接地答案：B9. 家庭电路中，下列哪种情况会导致电器触电？A. 电器外壳完好且接地B. 电器外壳破损且未接地C. 电器外壳完好且未接地D. 电器外壳破损且接地答案：B10. 家庭电路中，下列哪种情况会导致电器触电？A. 电器外壳完好且接地B. 电器外壳破损且未接地C. 电器外壳完好且未接地D. 电器外壳破损且接地答案：B二、判断题（每题2分，共20分）1. 家庭电路中，电器的金属外壳必须接地。

（对）2. 家庭电路中，电器的金属外壳可以不接地。

（错）3. 家庭电路中，电器的金属外壳接地可以防止触电。

（对）4. 家庭电路中，电器的金属外壳接地不能防止触电。

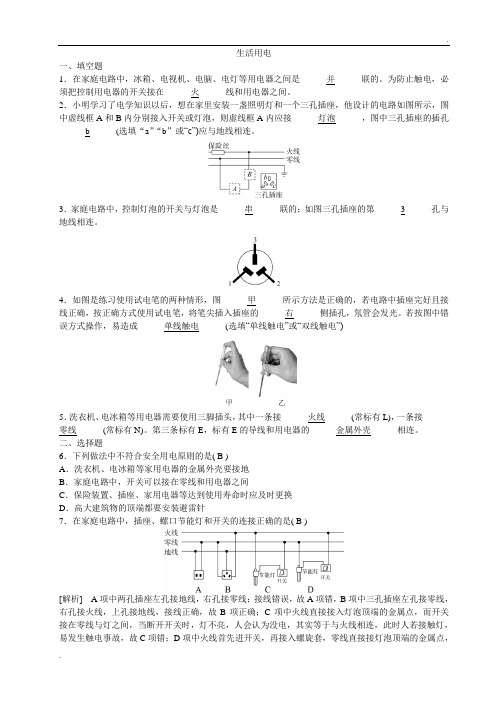

生活用电一、填空题1．在家庭电路中，冰箱、电视机、电脑、电灯等用电器之间是______并______联的。

为防止触电，必须把控制用电器的开关接在______火______线和用电器之间。

2．小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接______灯泡______，图中三孔插座的插孔______b______(选填“a”“b”或“c”)应与地线相连。

3．家庭电路中，控制灯泡的开关与灯泡是______串______联的；如图三孔插座的第______3______孔与地线相连。

4．如图是练习使用试电笔的两种情形，图______甲______所示方法是正确的，若电路中插座完好且接线正确，按正确方式使用试电笔，将笔尖插入插座的______右______侧插孔，氖管会发光。

若按图中错误方式操作，易造成______单线触电______(选填“单线触电”或“双线触电”)5．洗衣机、电冰箱等用电器需要使用三脚插头，其中一条接______火线______(常标有L)，一条接______零线______(常标有N)。

第三条标有E，标有E的导线和用电器的______金属外壳______相连。

二、选择题6．下列做法中不符合安全用电原则的是( B )A．洗衣机、电冰箱等家用电器的金属外壳要接地B．家庭电路中，开关可以接在零线和用电器之间C．保险装置、插座、家用电器等达到使用寿命时应及时更换D．高大建筑物的顶端都要安装避雷针7．在家庭电路中，插座、螺口节能灯和开关的连接正确的是( B )[解析]A项中两孔插座左孔接地线，右孔接零线；接线错误，故A项错，B项中三孔插座左孔接零线，右孔接火线，上孔接地线，接线正确，故B项正确；C项中火线直接接入灯泡顶端的金属点，而开关接在零线与灯之间，当断开开关时，灯不亮，人会认为没电，其实等于与火线相连，此时人若接触灯，易发生触电事故，故C项错；D项中火线首先进开关，再接入螺旋套，零线直接接灯泡顶端的金属点，灯头接线错误，故D 项错误。

《安全用电》单元测试卷一.单选题（本题包括12小题，每小题3分，共36分。

）1.如图所示是小明家简单的家庭电路示意图，有灯泡、开关、保险装置和总开关，且各元件的安装符合安全用电的原则，下列说法正确的是( )A．图中①处是保险装置，②是总开关B．图中③是开关，④是灯泡C．有金属外壳的电热水壶应该接在⑤D．位置⑥的插座中没有电流通过，可以直接用手触碰右侧插孔中的金属片2.2024年2月23日凌晨，南京市某居民楼发生火灾事故。

经初步分析，火灾为建筑地面架空层停放电动自行车处起火引发。

小区内电动自行车充电不当，容易引起火灾。

下列做法符合安全用电理念的是( )A．接了漏电保护器，充电桩就不用再接地线了B．充电桩输出功率越大，与之配套的导线越细C．充电桩在安装时，必须安装配套漏电保护器D．充电桩起火时，应迅速浇水扑灭3.现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。

下列有关数据符合生活实际的是( )A．一节新干电池的电压为2VB．家用洗衣机正常工作时的电压为220VC．家用空调的电流约为0.2AD．对人体安全的电压是36V4.关于家庭电路及安全用电，下列说法中正确的是( )A．甲图：两孔插座和三孔插座是串联的，三孔插座的“1”孔接地线B．乙图：白炽灯泡的金属螺纹壳接火线，金属触头接零线C．丙图：如图所示使用试电笔的笔尖接触甲图中三孔插座的“3”孔时，试电笔氖管会发光5.夏季是电力消耗的高峰期，也是用电安全事故易发的季节，2024年6月18日，浙江消防官方抖音号发布夏日用电安全小贴士。

关于生活用电，下列说法正确的是( ) A．家庭电路中控制用电器的开关应该与零线相连接B．保险丝不可以用铜丝来代替C．多个大功率用电器可以同时插在一个插线板上使用D．家庭电路中，空气开关跳闸一定是因为过载6.小明家上次查看电能表示数如图甲所示，本次查看时电能表的示数如图乙所示，则下列说法正确的是( )A．电能表是测量电功率的仪表B．电能表应接在家庭电路总开关与保险丝之间C．他家在这段时间内消耗的电能为3.24×108JD．该表正常工作时通过的电流应在10A到20A之间7.临近期末考试，小刚在家挑灯夜读，当把护眼灯插头插入插座时，家里的用电器突然全部停止了工作，关于这种现象形成的原因是( )A．插头插入这个插座时，导致火线和零线相接触形成了短路B．插头与插座没有形成良好接触，仍然是断路状态C．插座的火线和零线原来就相接触形成了短路D．台灯功率过大导致干路中总电流过大，空气开关跳闸8.小明在制作模拟家庭电路时，要用试电笔辨别火线和零线。

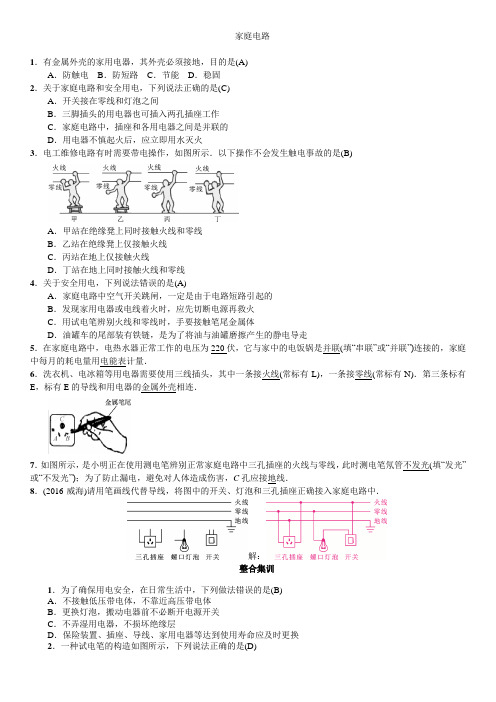

家庭电路1．有金属外壳的家用电器，其外壳必须接地，目的是(A)A．防触电B．防短路C．节能D．稳固2．关于家庭电路和安全用电，下列说法正确的是(C)A．开关接在零线和灯泡之间B．三脚插头的用电器也可插入两孔插座工作C．家庭电路中，插座和各用电器之间是并联的D．用电器不慎起火后，应立即用水灭火3．电工维修电路有时需要带电操作，如图所示．以下操作不会发生触电事故的是(B)A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线4．关于安全用电，下列说法错误的是(A)A．家庭电路中空气开关跳闸，一定是由于电路短路引起的B．发现家用电器或电线着火时，应先切断电源再救火C．用试电笔辨别火线和零线时，手要接触笔尾金属体D．油罐车的尾部装有铁链，是为了将油与油罐磨擦产生的静电导走5．在家庭电路中，电热水器正常工作的电压为220伏，它与家中的电饭锅是并联(填“串联”或“并联”)连接的，家庭中每月的耗电量用电能表计量．6．洗衣机、电冰箱等用电器需要使用三线插头，其中一条接火线(常标有L)，一条接零线(常标有N)．第三条标有E，标有E的导线和用电器的金属外壳相连．7．如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管不发光(填“发光”或“不发光”)；为了防止漏电，避免对人体造成伤害，C孔应接地线．8．(2016·威海)请用笔画线代替导线，将图中的开关、灯泡和三孔插座正确接入家庭电路中．解：整合集训1．为了确保用电安全，在日常生活中，下列做法错误的是(B)A．不接触低压带电体，不靠近高压带电体B．更换灯泡，搬动电器前不必断开电源开关C．不弄湿用电器，不损坏绝缘层D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换2．一种试电笔的构造如图所示，下列说法正确的是(D)A ．使用试电笔时手可以接触笔尖B ．使用试电笔时手不要接触笔卡C ．试电笔中的电阻可以用铁丝代替D ．当氖管发光时有微弱电流通过人体3．家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是(B)A ．这个插座的火线和零线原来就相接触形成了短路B ．插头插入这个插座时，导致火线和零线相接触形成了短路C ．插头与这个插座接触不良形成了断路D ．同时工作的用电器过多，导致干路电流过大，保险开关跳闸4．下列有关用电常识的做法中正确的是(D)A ．可以在绝缘的电线上晾晒衣物B ．发现有人出现高压跨步电压触电时，可以走近直接用绝缘物将高压电线拨开C ．在户外遇到雷雨天气时，躲在树下比较安全D ．在户外遇到雷雨天气时，最好不要撑着金属杆的雨伞在雨中行走5．(多选)“安全用电，珍爱生命”是同学们应有的意识．小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法正确的是(ABD)A ．在①位置安装电能表B ．在②位置安装空气开关C ．在③位置安装漏电保护器D ．在④位置安装漏电保护器6．如图所示，正确使用试电笔的方法是图甲，若笔尖接触被测导线时氛管发光，则被测导线是火线．7．仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E 要长些，如图所示．那么，较长的那根插头E 接的是地线(填“火线”“零线”或“地线”)；你认为这根插头做长点的主要目的是插拔插头时先接通地线或后断开地线，确保用电安全．8．如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯才能亮；②三孔插座单独接入电路．解：9．使用试电笔时，人体通过试电笔与火线相连，为什么没有触电事故发生呢？请你结合试电笔的结构给有疑惑的同学讲解其中的道理．解：使用试电笔时，人手一定要接触金属体笔尾或用手按住笔卡，如果笔尖接触到火线，就使火线、试电笔、人体和大地构成一个闭合电路，有电流通过试电笔的氖管，氖气就会发红光．由于氖管发光只需很小的电流，所以在试电笔的电路中串联了一个1 MΩ以上的高值电阻，当测试220 V 的电路时，根据欧姆定律可计算出此时通过电路的电流为I ＝U R ＝220V 106Ω ＝0.22 mA ，再加上人体的电阻，这个电流就更小了，所以不会对人体造成伤害．。

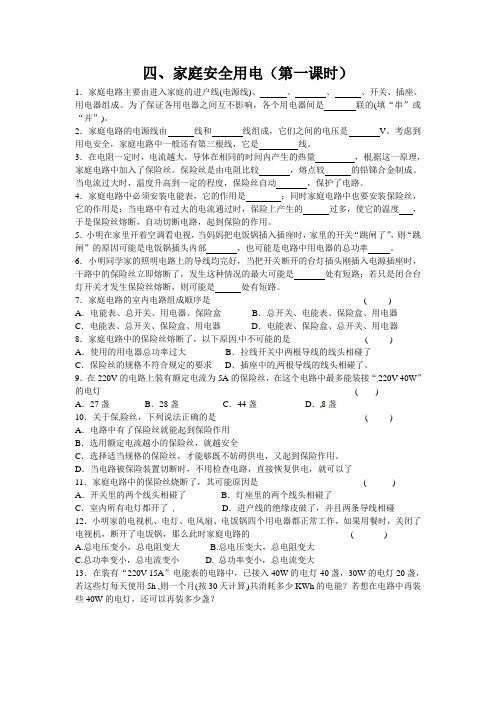

四、家庭安全用电（第一课时）1．家庭电路主要由进入家庭的进户线(电源线)、、、、开关、插座、用电器组成。

为了保证各用电器之间互不影响，各个用电器间是联的(填“串”或“并”)。

2．家庭电路的电源线由线和线组成，它们之间的电压是V。

考虑到用电安全，家庭电路中一般还有第三根线，它是线。

3．在电阻一定时，电流越大，导体在相同的时间内产生的热量，根据这一原理，家庭电路中加入了保险丝。

保险丝是由电阻比较，熔点较的铅锑合金制成。

当电流过大时，温度升高到一定的程度，保险丝自动，保护了电路。

4．家庭电路中必须安装电能表，它的作用是；同时家庭电路中也要安装保险丝，它的作用是：当电路中有过大的电流通过时，保险上产生的过多，使它的温度，于是保险丝熔断，自动切断电路，起到保险的作用。

5．小明在家里开着空调看电视，当妈妈把电饭锅插入插座时，家里的开关“跳闸了”，则“跳闸”的原因可能是电饭锅插头内部，也可能是电路中用电器的总功率。

6．小明同学家的照明电路上的导线均完好，当把开关断开的台灯插头刚插入电源插座时，干路中的保险丝立即熔断了，发生这种情况的最大可能是处有短路；若只是闭合台灯开关才发生保险丝熔断，则可能是处有短路。

7．家庭电路的室内电路组成顺序是( )A．电能表、总开关、用电器、保险盒B．总开关、电能表、保险盒、用电器C．电能表、总开关、保险盒、用电器D．电能表、保险盒、总开关、用电器8．家庭电路中的保险丝熔断了，以下原因中不可能的是( )A．使用的用电器总功率过大B．拉线开关中两根导线的线头相碰了C．保险丝的规格不符合规定的要求D．插座中的两根导线的线头相碰了。

9．在220V的电路上装有额定电流为5A的保险丝，在这个电路中最多能装接“220V 40W”的电灯( )A．27盏B．28盏C．44盏D．8盏10．关于保险丝，下列说法正确的是( )A．电路中有了保险丝就能起到保险作用B．选用额定电流越小的保险丝，就越安全C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用。

九年级下册物理第十八章《家庭电路与安全用电》单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于家庭电路及安全用电，下列说法中正确的是（）A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．插头中标着“E”的导线和用电器的金属外壳相连2 . 如图所示的各种做法中，符合安全用电原则的是A．用铜棒挑开通电的裸导线B．用湿布擦拭电灯C．在高压线附近放风筝D．保持电器外壳良好接地3 . 如图所示，下列说法中不正确的是（）A．S1再闭合时，电流表测L1的电流B．使用测电笔时，手指应按住笔卡C．当导体ab左右移动时，电表指针会偏转D．当滑片P向右移动时，电磁铁磁性减弱4 . 下列各图中，正确的是（）A．B．C．D．5 . 如图所示的实验操作上正确的是A．B．C．D．6 . 如下图家庭电路连接正确，各元件均正常，有关说法正确的是（）A．洗衣机接入三孔插座后电灯与洗衣机是串联的B．洗衣机接入三孔插座能使洗衣机金属外壳接地C．闭合开关时人接触B点或C点都可能引起触电D．断开开关时A、B两点都能使测电笔氖管发光7 . 在家庭电路中，用来控制整个电路的元件是（）A．电能表B．保险丝C．总开关D．插座8 . 在日常家庭用电中如果使用不当会给人们带来危害。

下列做法中可能给人们带来危害的是A．更换灯泡或维修电路时要先断开电源B．三孔插座接地线要保证良好接地C．使用测电笔时，手接触笔尾金属体D．用电器电线绝缘皮破损了仍在使用9 . 一个普通家用白炽灯泡正常发光时通过灯丝的电流大约是A．20mA B．200mA C．2A D．20A10 . 为了纪念物理学家做出的贡献，通常用他们的名字来命名物理量的单位．下列物理量及单位对应正确的是（）A．功率﹣瓦特B．压强﹣焦耳C．电阻﹣伏特D．电压﹣安培11 . 下列有关电和磁的说法正确的是（）A．金属外壳用电器必须使用两脚插头B．电动机是根据电磁感应的原理制成的C．磁体之间的相互作用是通过磁场发生的D．同种电荷相互吸引，异种电荷相互排斥12 . 家庭经常用到的三脚插头，如图所示．下面接法正确的是A．1脚接地，2脚接零B．2脚接零，3脚接火C．2脚接火，3脚接零D．不论哪脚接地，零，火二、多选题13 . 教室是同学们在校期间学习生活的主要场所．以下为教室内有关数据，其中较为符合实际的是A．一支做作业用的新铅笔的质量为十几克B．一位同学站立时对地面压力一般为几百牛C．感到较舒适的室内温度大约二十几摄氏度D．一只照明用日光灯的额定电流约为零点几安14 . 如图是生活中的情景，符合安全用电要求的是（）A．使用试电笔时手要接触笔尾金属体B．电水壶接电线路图C．电线靠近高温物体D．冰箱用三脚插头15 . 下列关于安全用电的说法正确的是（）A．控制灯泡的开关要与火线相接B．雷雨天不能躲在大树下避雨C．输电线进户后首先接到总开关上，后面依次是电能表、保险装置D．发现有人触电时应首先立即切断电源三、填空题16 . 如图所示的电工工具叫做 ________，它是用来 ________的．17 . 二节普通5号干电池的电压是__伏，我国家庭电路的电压是__伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是__联的（选填“串”或“并”）．18 . 家庭电路中，两根进户线是火线和零线，它们之间的电压是____________伏，用测电笔来判断时，如果氖管发光，则所测的是____________，经验证明，只有不高于____________V的电压对人体才是安全的，所以家庭用电中要注意安全。

第17章家庭电路与安全用电例题与习题【例1】在家庭电路中，电能表总要装在总开关之前，这是因为_____。

除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为______。

在家庭电路中，各照明设备和插座间采用并联，这是为了________。

家庭电路中安装插座的好处是_______。

【分析】可从电能表、闸刀开关、插座的作用及用电器的工作条件去考虑。

【解答】(l)电能表接在总开关前面可以测量用户所有用电设备所消耗的电能总共是多少。

(2)在维修电路或遇到其他情况时，可以及时切断电路。

(3)防止各用电器的工作状态发生明显干扰，可保证各用电器的额定电压。

(4)加接用电器比较方便，同时便于对移动的用电器供电，如吸尘器等。

【例2】图①中接线有几处错误？请逐一指出并加以说明。

【分析】可从闸刀开关和插座的作用去考虑。

【解答】有两个错误。

第一个错误是闸刀开关装倒了。

如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不安全。

正确的装法应该是静触头在上，动触头在下。

第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和安全使用。

【例3】某同学家电能表的规格是5(10)A220V，他家已有40W灯2盏，80W彩电1台，120W 洗衣机一台，当这些电器同时使用时，能否再接一只800W的电饭煲使用？【分析】计算出电能表的电功率、原有电器的总功率，若两者差值小于800W则不能使用，反之能用。

【解答】电能表额定功率P=UI=220V×5A=1100w原有电器总功率P1＝P灯×2＋P视十P机=40W×2＋80W＋120W=280WP-P1=1100W—280W=820W＞800W能再接一只800W的电饭煲使用。

【例4】当把一台灯的插头插入电源时，室内电灯全部熄灭，其原因可能是 [ ] A．室内电灯中有短路的。

B．室内电灯中有断路的。

（物理）初三物理生活用电测试题（含答案解析）一、选择题1．关于家庭电路及安全用电，下列说法正确的是（）A. 为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连B. 使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故C. 为了防止触电，必须把用电器的开关接在零线上D. 家庭电路中，空气开关跳闸一定是因为电路发生了短路【答案】 A【解析】【解答】A.有金属外壳的用电器，金属外壳接地，可以避免人体触电，A符合题意；B.使用测电笔时，手要接触金属笔尾，B不符合题意；C.用电器的开关接在用电器和火线之间可以防止触电，C不符合题意；D.家庭电路中，空气开关跳闸的原因是短路或过载，D不符合题意。

故答案为：A.【分析】金属外壳接地，可以防止人体触电，开关接在用电器和火线间，使用用电器更安全，空气开关跳闸的原因是过载或短路。

2．如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（）A. 烧坏B. 变得更亮C. 正常发光D. 不能发光【答案】D【解析】【解答】连接灯泡的导线由于绝缘皮破损，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；故答案为：D。

【分析】家庭电路中电流的过大的原因是短路和总功率过大，即此时保险丝会熔断.3．“以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍视生命。

下列有关安全用电方面的说法，正确的是（）A. 使用测电笔鉴别火线零线时，手一定不能接触笔尾金属体B. 如果发生触电事故，首先应立即切断电源，再进行施救C. 在两线插头的插座板上，使用有金属外壳的用电器同样安全D. 在学校的学生寝室内使用电吹风、“热得快”等大功率家用电器【答案】B【解析】【解答】A. 使用测电笔鉴别火线零线时，手应该接触笔尾金属体，这样才能形成通路，氖管才可能发光，A不符合题意；B. 如果发生触电事故，首先应立即切断电源，再进行施救，这样即使触电都脱离了电源，也可以防止施救者触电，B符合题意；C. 在两线插头的插座板上，没有地线，如果使用有金属外壳的用电器，当用电器漏电时，电流不能导入大地，是不安全的，C不符合题意；D. 学校的学生寝室内，由于布线较长，且导线较细，设计功率较小，所以如果使用电吹风、“热得快”等大功率电器，有烧坏电线，甚至引起火灾的危险，D不符合题意；故答案为：B。

中考物理总复习《家庭电路和安全用电》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________知识点一家庭电路1.家庭电路的组成：进户线（低压供电线）、电能表、总开关、保护设备、用电器、导线等。

2.家庭电路的各部分的作用：（1）火线和零线（进户线）：火线和零线间有220V 的电压，零线和地线间电压为0V，用试电笔来判别。

（2）电能表：串联在家庭电路的干路上，测量用户消耗的电能（电功）的仪表。

“220V 10 （20）A 50Hz ”“3000r/Kwh”额定电压220v；允许通过的最大电流20A；每消耗1Kwh的电能其转盘转3000r。

（3）空气开关（漏电保护器）：能自动切断电源。

（4）插座：三孔插座，左零、右火、上接地。

（5）用电器（电灯）、开关：开关和用电器串联.经验交流：1.家庭电路的连接是作图题的来源，应强调对三孔插座“左零右火上接地”对螺丝口灯泡“火线—开关—用电器—零线”，节点点显。

2.三脚插头的使用：长脚与用电器的外壳相连，插入时用电器的外壳先接地，拔出时用电器的外壳后离地。

3.空气开关跳闸的原因是电流过大，电流过大的原因是短路或用电器总功率过大。

例1.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件厂图乙方框内是其内部示意图，“。

”代表接线柱，请将图乙电路连接完整。

要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。

知识点二安全用电1.触电原因：人体直接或间接跟火线连通如图示数的两类四种触电情况。

2.安全用电的原则：不接触低压带电体，不靠近高压带电体。

3.对人体的安全电压:不高于36V经验交流：1.发现有人触电应先切断电源再救治。

2.有金属外壳的用电器，外壳一定要接地。

3.不弄湿用电器，不损坏绝缘层。

例2.关于安全用电，下列说法正确的是（）A．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B．用测电笔检查电路时，手不能接触笔尾金属体C．控制家用电器的开关应与该用电器并联D．家庭电路中的空气开关跳闸了，一定是发生了短路高频考点考点1 家庭电路1.家中同时使用多个大功率用电器，很容易造成导线中过大而发生火灾：直接用手去拔绝缘皮破损的电源插头，可能因接触（选填“火线”或“零线”）造成触电。
