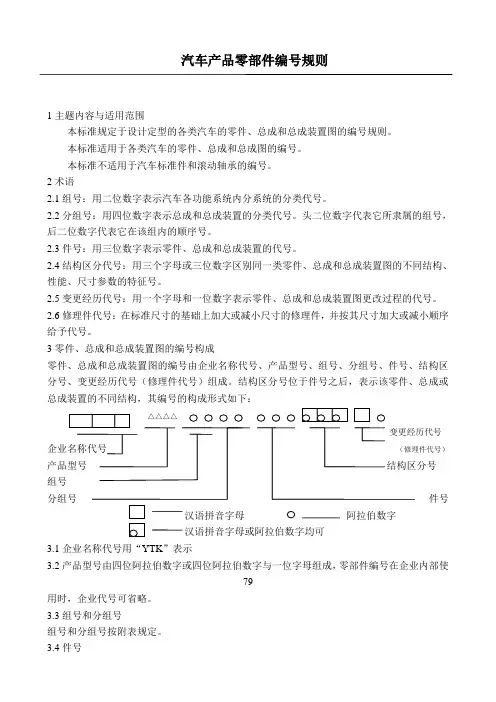

汽车产品零部件编号规则1主题内容与适用范围本标准规定于设计定型的各类汽车的零件、总成和总成装置图的编号规则。
本标准适用于各类汽车的零件、总成和总成图的编号。
本标准不适用于汽车标准件和滚动轴承的编号。
2术语2.1组号：用二位数字表示汽车各功能系统内分系统的分类代号。
2.2分组号：用四位数字表示总成和总成装置的分类代号。
头二位数字代表它所隶属的组号，后二位数字代表它在该组内的顺序号。
2.3件号：用三位数字表示零件、总成和总成装置的代号。
2.4结构区分代号：用三个字母或三位数字区别同一类零件、总成和总成装置图的不同结构、性能、尺寸参数的特征号。
2.5变更经历代号：用一个字母和一位数字表示零件、总成和总成装置图更改过程的代号。
2.6修理件代号：在标准尺寸的基础上加大或减小尺寸的修理件，并按其尺寸加大或减小顺序给予代号。
3零件、总成和总成装置图的编号构成零件、总成和总成装置图的编号由企业名称代号、产品型号、组号、分组号、件号、结构区分号、变更经历代号（修理件代号）组成。
结构区分号位于件号之后，表示该零件、总成或总成装置的不同结构，其编号的构成形式如下：变更经历代号（修理件代号）结构区分号组号件号汉语拼音字母阿拉伯数字汉语拼音字母或阿拉伯数字均可3.1企业名称代号用“YTK”表示3.2产品型号由四位阿拉伯数字或四位阿拉伯数字与一位字母组成，零部件编号在企业内部使79用时，企业代号可省略。
3.3组号和分组号组号和分组号按附表规定。
3.4件号件号由三位阿拉伯数字表示。
3.4.1分组内的装置图（或安装图），其件号的前二位为“0”，件号的第三位用1---9的自然数表示。
3.4.2总成的件号之第三位必须是“0”，零件号的第三位不准用“0”。
3.4.3在同一车型或总成中，用于同一部位，且功能和形状相同，仅个别尺寸（如调整垫片的厚度）不同，而数量是按需要来确定的零件，一般应按尺寸加大或减小的顺序给出不同的编号。
3.4.4代替图样的编号与总成图的编号相同。

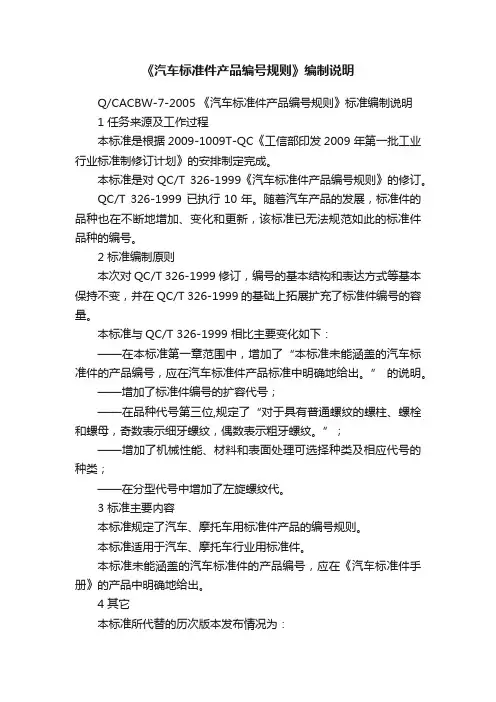

《汽车标准件产品编号规则》编制说明Q/CACBW-7-2005 《汽车标准件产品编号规则》标准编制说明1 任务来源及工作过程本标准是根据2009-1009T-QC《工信部印发2009 年第一批工业行业标准制修订计划》的安排制定完成。
本标准是对QC/T 326-1999《汽车标准件产品编号规则》的修订。
QC/T 326-1999 已执行10年。
随着汽车产品的发展，标准件的品种也在不断地增加、变化和更新，该标准已无法规范如此的标准件品种的编号。
2 标准编制原则本次对 QC/T 326-1999 修订，编号的基本结构和表达方式等基本保持不变，并在QC/T 326-1999 的基础上拓展扩充了标准件编号的容量。
本标准与QC/T 326-1999 相比主要变化如下：——在本标准第一章范围中，增加了“本标准未能涵盖的汽车标准件的产品编号，应在汽车标准件产品标准中明确地给出。
” 的说明。
——增加了标准件编号的扩容代号；——在品种代号第三位,规定了“对于具有普通螺纹的螺柱、螺栓和螺母，奇数表示细牙螺纹，偶数表示粗牙螺纹。
”；——增加了机械性能、材料和表面处理可选择种类及相应代号的种类；——在分型代号中增加了左旋螺纹代。
3 标准主要内容本标准规定了汽车、摩托车用标准件产品的编号规则。
本标准适用于汽车、摩托车行业用标准件。
本标准未能涵盖的汽车标准件的产品编号，应在《汽车标准件手册》的产品中明确地给出。
4 其它本标准所代替的历次版本发布情况为：QC/T 326-1999ZBT 30001-1987本次标准的修订，由于在品种代号第三位,规定了“对于具有普通螺纹的螺柱、螺栓和螺母，奇数表示细牙螺纹，偶数表示粗牙螺纹。
”零件编号将与QC/T 326-1999 的规定有些不同，我们将进一步研究标准的贯彻方案。
I。

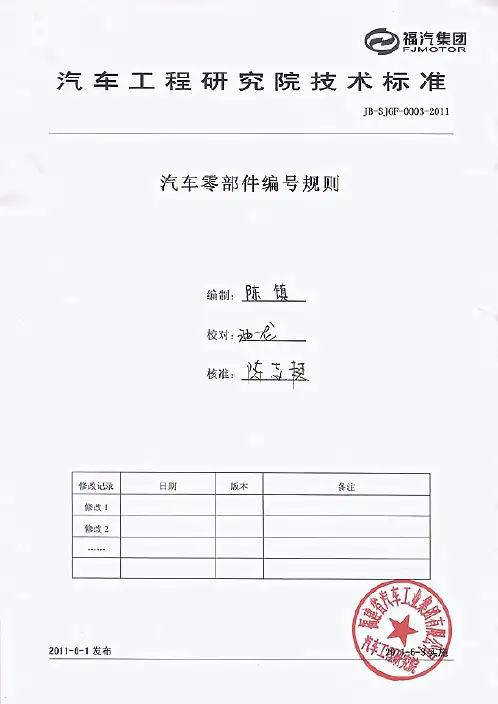

1 范围本标准规定了福汽集团汽车工程研究院（福建蓝海汽车技术有限公司）设计开发的各类汽车的总成、装置及零件号编制的基本规则和方法。
2 术语和定义下列术语和定义适用于本标准。
2.1 零件分组号parts group表示汽车各功能系统的分类。
2.2 零部件part and component包括总成、分总成、子总成、单元体、零件。
2.2.1 总成assembly由数个零件、数个分总成或它们之间的任意组合而构成一定装配级别或某一功能形式的组合体，具有装配分解特性。
2.2.2 分总成subassembly由两个或多个零件与子总成一起采用装配工序组合而成，对总成有隶属装配级别关系。
2.2.3 子总成subdivisible assembly由两个或多个零件经装配工序或组合加工而成，对分总成有隶属装配级别关系。
2.2.4 零件part不采用装配工序制成的单一成品、单个制件。
或由两个及以上连在一起具有规定功能，通常不能再分解的（如含油轴承、电容器等外购小总成）制件。
2.2.5 零部件号coding for part and component指汽车零部件实物的编号，亦包括为了技术、制造、管理需要而虚拟的产品号和管理号。
3 汽车零部件编号3.1 一般汽车零部件编号表达式完整的汽车零部件编号表达式由企业代号、车型代号、零部件分组号、零部件顺序号、配置代号和零部件版本号构成。
零部件编号表达式如下：□ □…零部件版本号 连接符号 配置代号 零部件顺序号 零部件分组号 连接符号 车型代号 企业代号○… - ○ ○ ○ ○ ○ ○ ○ ○ □ - □ ○ ○ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧注：□：表示大写字母，○：表示数字①、企业代号：以字母表示，位数视情况而定，如新龙马微车项目企业代号即为：NLM；②、车型代号：以1~2位数字表示，从1~99依次编号；③、连接符号“-”；④、零部件分组号：以四位数字表示各功能系统的分组号，见附录A；⑤、零部件顺序号：0000~9999尾数用于区分总成、零件、左右件等信息若表示总成尾数以“0”或“9”表示，其中0代表左部总成，9代表右部总成；若表示零件尾数为1~8，有左右件区分时奇数代表左部零件，偶数代表右部零件。
汽车常用标准件基础知识培训资料汽车常用标准件基础知识汽车标准件产品编号规则一、编号组成：Q□□□ T□ F□ □分型代号表面处理代号机械性能代号尺寸规格代号变更代号品种代号汽车标准件特征代号二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。
02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。
第二为分级号、第三位组内序号、结构、功能。
03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。
04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。
05、机械性能代号：机械性能代号表示产品的性能等级。
机械性能按表2。
06、表面处理代号：表面处理代号表示产品的表面处理状态。
表面处理代号按表3。
表307、分型代号：分型代号表示结构型式和功能要求。
由大写英文字母表示，由A开始，不使用（I、O），Q—全螺纹，M—涂密封胶，S—预涂锁固胶，L—左旋螺纹。
三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000六角头螺栓 Q151B GB/T5786-2000 GB/T5785-2000六角头螺栓 Q151C GB/T5786-2000 GB/T5785-2000表示全螺纹表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2. 03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/T16674.1-2004编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.1. M12×50六角法兰面螺栓GB/T16674.2-2004编号示例：01）螺纹规格d= M12×1.25，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1.25×50 02）螺纹规格d= M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1. 5×5003、 六角螺母 六角法兰面螺母D)(D )Q340B12T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示变更代号表示产品品种为螺母类表示汽车标准件特征代号Q32012T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示产品品种为螺母类表示汽车标准件特征代号编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12×1.25，性能等级8，镀锌钝化的1型六角螺母编号为Q341B12 03）螺纹规格D= M12×1.5，性能等级8，镀锌钝化的1型六角螺母编号为Q341C12 04）螺纹规格D= M12，性能等级10，镀锌钝化的1型六角螺母编号为Q340B12T13F3 05）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的1型六角螺母编号为Q341B12T13F31型六角螺母细牙螺母 8、10和12级应进行淬火并回火处理04、六角法兰面螺母 Q320 GB/T 6177(6177.1-2000)编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10，镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.2504）螺纹规格D= M12×1.5，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.505、六角薄螺母 Q350B (GB/T6172) Q351B Q351C (GB/T6173)编号示例：01）螺纹规格D= M12，性能等级04，镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12×1.25，性能等级05，镀锌钝化的六角薄螺母编号为Q351B12T15F3 03）螺纹规格D= M12×1.5，性能等级05，镀锌钝化的六角薄螺母编号为Q351C12T15F3机械性能等级四、汽车紧固件一般技术要求01、机械性能：所有产品的机械性能中都规定了产品的材料要求、硬度要求、最小拉力载荷、保证载荷、标志要求、检验的试验方法及检测项目。

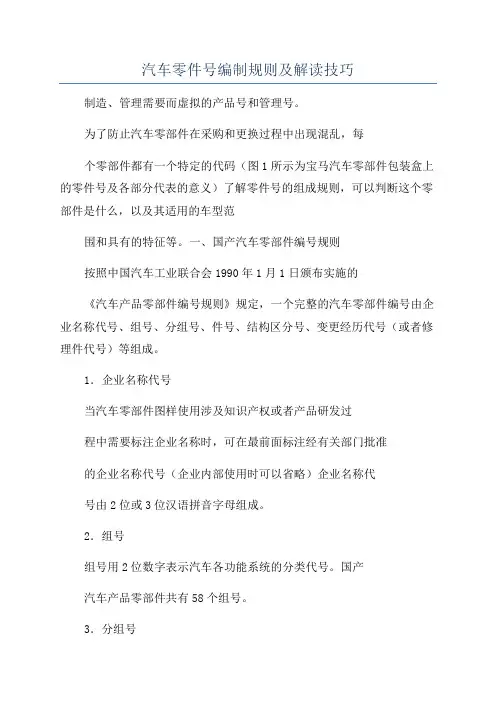

汽车零件号编制规则及解读技巧制造、管理需要而虚拟的产品号和管理号。
为了防止汽车零部件在采购和更换过程中出现混乱，每个零部件都有一个特定的代码（图1所示为宝马汽车零部件包装盒上的零件号及各部分代表的意义）了解零件号的组成规则，可以判断这个零部件是什么，以及其适用的车型范围和具有的特征等。

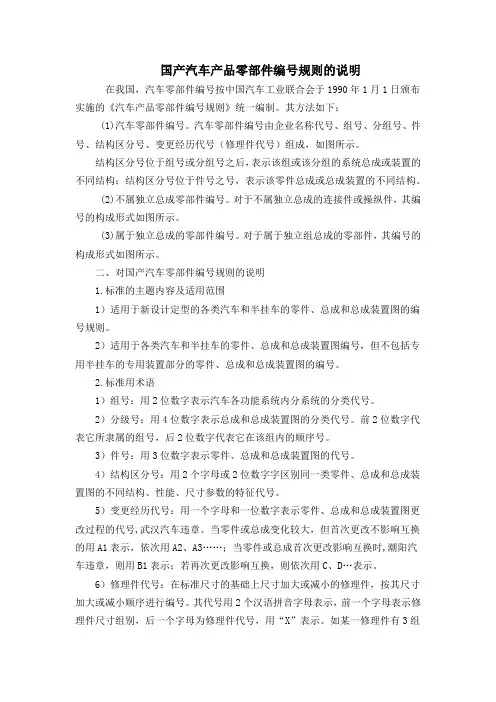

一、国产汽车零部件编号规则按照中国汽车工业联合会1990年1月1日颁布实施的《汽车产品零部件编号规则》规定，一个完整的汽车零部件编号由企业名称代号、组号、分组号、件号、结构区分号、变更经历代号（或者修理件代号）等组成。
1．企业名称代号当汽车零部件图样使用涉及知识产权或者产品研发过程中需要标注企业名称时，可在最前面标注经有关部门批准的企业名称代号（企业内部使用时可以省略）企业名称代号由2位或3位汉语拼音字母组成。
2．组号组号用2位数字表示汽车各功能系统的分类代号。
国产汽车产品零部件共有58个组号。
3．分组号分组号用4位数字表示系统内各总成和总成装置的代号。
前2位数字代表它所隶属的组号，后2位数字代表它在该组内的顺序号。
共有638个分组号。
4．件号件号又称为“零部件顺序号”，用3位数字表示零部件、总成和总成装置的代号。
零部件顺序号表述应当符合下列四个规定。
1）总成件号的第3位应为零。
2）零件号的第3位不得为零。
3）件号的三位数字为001～0094）对于对称零部件，其上件、前件、左件应先编号为奇数，下件、后件、右件后编号且为偶数。
5、结构区分号结构区分号用2个字母或2位数字区别同一类零部件、总成和总成装置的不同结构、性能、尺寸参数的特征。
如果结构区分号位于组号或分组号之后，表示该组或该分组的系统总成或装置的不同结构；如果结构区分号位于零件号之后，表示该零部件或总成装置的不同结构。
6．变更经历代号变更经历代号用一个字母和一位数字表示零部件、总成和总成装置更改的过程。
零部件或总成变化较大，但首次更改不影响互换的，用A1表示，以后依次用A2、A3。
汽车常用标准件基础知识介绍汽车标准件产品编号规则一、编号组成：分型代号表面处理代号机械性能代号尺寸规格代号变更代号汽车标准件特征代号二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q” 表示。
