模切工艺知识简介
- 格式:ppt
- 大小:114.50 KB
- 文档页数:9
模切工艺是包装印刷品最常用到的一道工艺,就是用模切刀根据产品设计要求的图样组合成模切版,在压力的作用下,将印刷品或其他板状坯料轧切成所需形状或切痕的成型工艺。
压痕工艺则是利用压线刀或压线模,通过压力的作用在板料上压出线痕,或利用滚线轮在板料上滚出线痕,以便板料能按预定位置进行弯折成型。
通常模切压痕工艺是把模切刀和压线刀组合在同一个模板内,在模切机上同时进行模切和压痕加工的工艺,简称为模切。
工艺介绍模切压痕的主要工艺过程为:上版→调整压力→确定规矩→粘贴橡皮条→试压模切→正式模切压痕→清废→成品检查→点数包装。
上版
首先,校对已经做好的模切版,大致观察是否符合设计稿的要求。
钢线(压线刀)和钢刀(模切刀)位置是否准确;开槽开孔的刀线是否采用整线,线条转弯处是否为园角;为了便于清废,相邻狭窄废边的联结是否增大了连接部分,使其连成一块;两线条的接头处是否出现尖角现象;是否存在尖角线截止于另一直线的中间段落的情况等问题。
模切版一旦出现上述问题,应立即通知制版人员进行修正避免更多时间上的浪费。
然后,把制作好的模切版,安装固定在模切机的版框内,初步调整好版的位置。
模切的名词解释模切是一种常见的印刷加工技术,也被称为切割、裁剪或模切刀。
它是将印刷品或纸张加工成特定形状或尺寸的过程,常用于制作包装盒、明信片、贺卡、宣传册、标签等平面印刷品。
通过模切,可以使印刷品具有更加精确的形态,并赋予产品独特的外观和品质。
一、模切的工艺过程模切的工艺过程包括设计、制版、选择合适的模切方式等环节。
首先,设计师需要根据产品的要求和效果设计出合适的模切图案。
然后,制版师将设计好的图案转化为模切版,这是整个模切过程中最为关键的一步。
制版师需要根据设计要求,使用专业的软件将图案转化为矢量文件,然后通过数控机床或数码刀绘制出刀模。
在制版完成后,操作员会根据印刷品的尺寸和形状选择合适的模切方式。
常见的模切方式有平口模切、闭口模切和钢模切等。
平口模切是将印刷品沿着一条直线进行切割,适用于较简单的形状;闭口模切是将印刷品沿着封闭轮廓进行切割,适用于需要保留边框的印刷品;钢模切则是使用特殊的钢模切刀具,可以将印刷品模切成各种复杂的形状。
完成模切后,印刷品经过折叠、粘贴等后续工艺处理,最终形成成品。
整个模切过程需要经验丰富的操作员来掌握,确保印刷品的质量和效果。
二、模切的应用领域模切广泛应用于包装印刷领域。
无论是彩盒、纸盒还是礼品盒,模切都是不可或缺的工艺。
通过模切,可以使包装盒具有更好的折叠性能和美观度,提升产品的附加值。
同时,模切还可以实现不同形状的开窗设计,让消费者一眼就能看到包装内部的产品,提高产品的卖点和吸引力。
除了包装印刷领域,模切还在广告宣传、礼品制作、纸质家具、装饰品等各个行业得到应用。
例如,各类宣传册、明信片、贺卡等平面印刷品常常通过模切来实现各种形状和创意的设计。
另外,纸质家具和装饰品中的拼接构件,也常常通过模切来实现精确的形状匹配和连接。
三、模切的优势和挑战模切作为一种印刷加工技术,具有独特的优势和挑战。
首先,模切可以实现高度个性化的设计,通过选择不同的模切方式和形状,可以创造出多样化的产品效果。

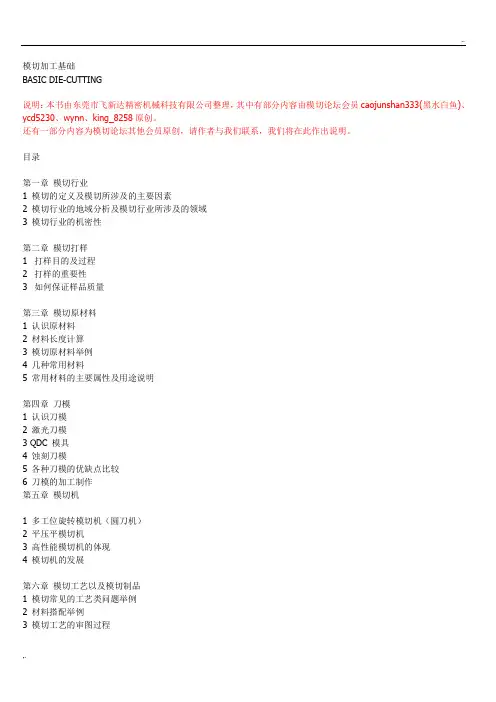

模切加工基础BASIC DIE-CUTTING说明:本书由东莞市飞新达精密机械科技有限公司整理,其中有部分内容由模切论坛会员caojunshan333(黑水白鱼)、ycd5230、wynn、king_8258原创。
还有一部分内容为模切论坛其他会员原创,请作者与我们联系,我们将在此作出说明。
目录第一章模切行业1 模切的定义及模切所涉及的主要因素2 模切行业的地域分析及模切行业所涉及的领域3 模切行业的机密性第二章模切打样1 打样目的及过程2 打样的重要性3 如何保证样品质量第三章模切原材料1 认识原材料2 材料长度计算3 模切原材料举例4 几种常用材料5 常用材料的主要属性及用途说明第四章刀模1 认识刀模2 激光刀模3 QDC 模具4 蚀刻刀模5 各种刀模的优缺点比较6 刀模的加工制作第五章模切机1 多工位旋转模切机(圆刀机)2 平压平模切机3 高性能模切机的体现4 模切机的发展第六章模切工艺以及模切制品1 模切常见的工艺类问题举例2 材料搭配举例3 模切工艺的审图过程4 模切机用途详细举例第七章附件1 附件(一)模切厂商2 附件(二)胶带产品--生产流程3 附件(三)不干胶标签印刷现状分析4 附件(四)sony- 索尼凯美高3M 公司日东电工简介5 附件(五)粘胶常识6 压敏与非压敏材料第一章模切行业1 模切的定义及模切所涉及的主要因素模切是把原材料根据预定形状,通过精密加工和切割的方式使材料形成特定形状的零配件,属于加工类行业。
模切必须涉及以下几个因素:原材料;模切设备;刀模;模切技术人员。
2 模切行业的地域分析及模切行业所涉及的领域2.1 模切行业的地域分析模切行业进入国内有十几年了,主要地区江苏,深圳,东莞,天津比较多。
最近几年深圳地区发展不断上升,模切公司遍布甚广。
2.2 模切行业所涉及的领域作为模切行业来说,所涉及的领域非常广,包括电子行业,机械加工行业,食品行业,医疗行业,包装行业等等。

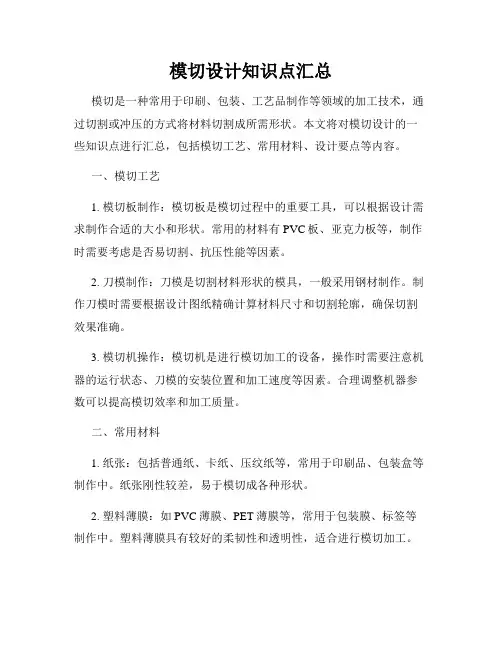

模切设计知识点汇总模切是一种常用于印刷、包装、工艺品制作等领域的加工技术,通过切割或冲压的方式将材料切割成所需形状。
本文将对模切设计的一些知识点进行汇总,包括模切工艺、常用材料、设计要点等内容。
一、模切工艺1. 模切板制作:模切板是模切过程中的重要工具,可以根据设计需求制作合适的大小和形状。
常用的材料有PVC板、亚克力板等,制作时需要考虑是否易切割、抗压性能等因素。
2. 刀模制作:刀模是切割材料形状的模具,一般采用钢材制作。
制作刀模时需要根据设计图纸精确计算材料尺寸和切割轮廓,确保切割效果准确。
3. 模切机操作:模切机是进行模切加工的设备,操作时需要注意机器的运行状态、刀模的安装位置和加工速度等因素。
合理调整机器参数可以提高模切效率和加工质量。
二、常用材料1. 纸张:包括普通纸、卡纸、压纹纸等,常用于印刷品、包装盒等制作中。
纸张刚性较差,易于模切成各种形状。
2. 塑料薄膜:如PVC薄膜、PET薄膜等,常用于包装膜、标签等制作中。
塑料薄膜具有较好的柔韧性和透明性,适合进行模切加工。
3. 泡棉:常用于电子产品包装、保护垫料等领域。
泡棉柔软轻便,易于进行模切成各种形状,同时又有一定的缓冲保护效果。
三、设计要点1. 切割线设计:模切设计中最重要的要点之一是切割线的设计。
合理设置切割线可以提高模切效率和加工质量,避免浪费材料和损害产品。
2. 内外圆规避:在模切设计过程中,需要避免内外圆的规避问题。
内圆规避指的是模切线相交形成小角度,外圆规避则是模切线相交形成大角度。
合理设置切割线可以解决规避问题。
3. 纠偏控制:模切加工中,材料可能会发生偏移或变形。
通过合理设置切割线和加入纠偏控制点,可以减少材料偏移和变形的问题。
4. 基材选择:根据具体的产品需求,选择合适的基材非常重要。
基材的硬度、厚度、耐磨性等特性会直接影响模切加工的效果。
总结:模切设计是一项需要技巧和经验的工作,涉及到模切工艺、常用材料和设计要点等多方面知识。

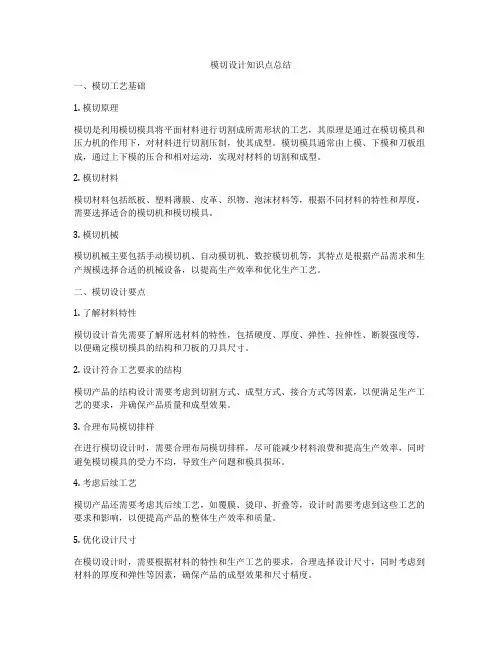

模切设计知识点总结一、模切工艺基础1. 模切原理模切是利用模切模具将平面材料进行切割成所需形状的工艺,其原理是通过在模切模具和压力机的作用下,对材料进行切割压制,使其成型。
模切模具通常由上模、下模和刀板组成,通过上下模的压合和相对运动,实现对材料的切割和成型。
2. 模切材料模切材料包括纸板、塑料薄膜、皮革、织物、泡沫材料等,根据不同材料的特性和厚度,需要选择适合的模切机和模切模具。
3. 模切机械模切机械主要包括手动模切机、自动模切机、数控模切机等,其特点是根据产品需求和生产规模选择合适的机械设备,以提高生产效率和优化生产工艺。
二、模切设计要点1. 了解材料特性模切设计首先需要了解所选材料的特性,包括硬度、厚度、弹性、拉伸性、断裂强度等,以便确定模切模具的结构和刀板的刀具尺寸。
2. 设计符合工艺要求的结构模切产品的结构设计需要考虑到切割方式、成型方式、接合方式等因素,以便满足生产工艺的要求,并确保产品质量和成型效果。
3. 合理布局模切排样在进行模切设计时,需要合理布局模切排样,尽可能减少材料浪费和提高生产效率,同时避免模切模具的受力不均,导致生产问题和模具损坏。
4. 考虑后续工艺模切产品还需要考虑其后续工艺,如覆膜、烫印、折叠等,设计时需要考虑到这些工艺的要求和影响,以便提高产品的整体生产效率和质量。
5. 优化设计尺寸在模切设计时,需要根据材料的特性和生产工艺的要求,合理选择设计尺寸,同时考虑到材料的厚度和弹性等因素,确保产品的成型效果和尺寸精度。
6. 细节处理在模切设计中,需要注意产品的细节处理,如边角处理、开槽、冲孔等,以确保模切产品的外观效果和使用功能。
三、常见问题及解决方法1. 模切模具损坏常见原因:材料硬度过高、模切模具设计不合理、使用寿命到期。
解决方法:选用合适的模切模具材料、优化模具设计、及时维护和更换模具。
2. 模切产品成型不良常见原因:材料选择不当、模切排样不合理、模切工艺不精细。

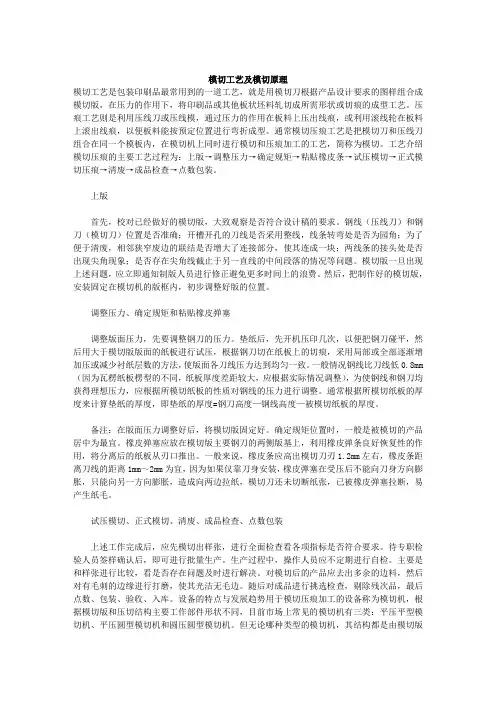

模切工艺及模切原理模切工艺是包装印刷品最常用到的一道工艺,就是用模切刀根据产品设计要求的图样组合成模切版,在压力的作用下,将印刷品或其他板状坯料轧切成所需形状或切痕的成型工艺。
压痕工艺则是利用压线刀或压线模,通过压力的作用在板料上压出线痕,或利用滚线轮在板料上滚出线痕,以便板料能按预定位置进行弯折成型。
通常模切压痕工艺是把模切刀和压线刀组合在同一个模板内,在模切机上同时进行模切和压痕加工的工艺,简称为模切。
工艺介绍模切压痕的主要工艺过程为:上版→调整压力→确定规矩→粘贴橡皮条→试压模切→正式模切压痕→清废→成品检查→点数包装。
上版首先,校对已经做好的模切版,大致观察是否符合设计稿的要求。
钢线(压线刀)和钢刀(模切刀)位置是否准确;开槽开孔的刀线是否采用整线,线条转弯处是否为园角;为了便于清废,相邻狭窄废边的联结是否增大了连接部分,使其连成一块;两线条的接头处是否出现尖角现象;是否存在尖角线截止于另一直线的中间段落的情况等问题。
模切版一旦出现上述问题,应立即通知制版人员进行修正避免更多时间上的浪费。
然后,把制作好的模切版,安装固定在模切机的版框内,初步调整好版的位置。
调整压力、确定规矩和粘贴橡皮弹塞调整版面压力,先要调整钢刀的压力。
垫纸后,先开机压印几次,以便把钢刀碰平,然后用大于模切版版面的纸板进行试压,根据钢刀切在纸板上的切痕,采用局部或全部逐渐增加压或减少衬纸层数的方法,使版面各刀线压力达到均匀一致。
一般情况钢线比刀线低0.8mm (因为瓦楞纸板楞型的不同,纸板厚度差距较大,应根据实际情况调整),为使钢线和钢刀均获得理想压力,应根据所模切纸板的性质对钢线的压力进行调整。
通常根据所模切纸板的厚度来计算垫纸的厚度,即垫纸的厚度=钢刀高度—钢线高度—被模切纸板的厚度。
备注:在版面压力调整好后,将模切版固定好。
确定规矩位置时,一般是被模切的产品居中为最宜。
橡皮弹塞应放在模切版主要钢刀的两侧版基上,利用橡皮弹条良好恢复性的作用,将分离后的纸板从刃口推出。

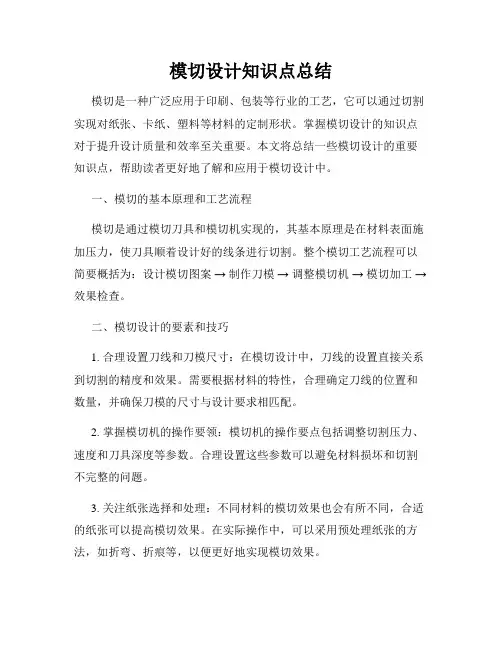

模切设计知识点总结模切是一种广泛应用于印刷、包装等行业的工艺,它可以通过切割实现对纸张、卡纸、塑料等材料的定制形状。
掌握模切设计的知识点对于提升设计质量和效率至关重要。
本文将总结一些模切设计的重要知识点,帮助读者更好地了解和应用于模切设计中。
一、模切的基本原理和工艺流程模切是通过模切刀具和模切机实现的,其基本原理是在材料表面施加压力,使刀具顺着设计好的线条进行切割。
整个模切工艺流程可以简要概括为:设计模切图案→ 制作刀模→ 调整模切机→ 模切加工→ 效果检查。
二、模切设计的要素和技巧1. 合理设置刀线和刀模尺寸:在模切设计中,刀线的设置直接关系到切割的精度和效果。
需要根据材料的特性,合理确定刀线的位置和数量,并确保刀模的尺寸与设计要求相匹配。
2. 掌握模切机的操作要领:模切机的操作要点包括调整切割压力、速度和刀具深度等参数。
合理设置这些参数可以避免材料损坏和切割不完整的问题。
3. 关注纸张选择和处理:不同材料的模切效果也会有所不同,合适的纸张可以提高模切效果。
在实际操作中,可以采用预处理纸张的方法,如折弯、折痕等,以便更好地实现模切效果。
4. 注意设计中的过渡问题:过渡是模切设计中常见的难点之一。
过渡指的是图案中由直线到曲线或反复折叠的部分。
在设计过程中,应注重过渡的自然性和切割的流畅性。
三、常见的模切效果和技术1. 平切:平切是最基本、最常见的模切效果,通过刀线将材料分割为不同的形状和尺寸。
2. 折切:折切是指在模切的过程中,在纸张或卡纸的一部分上进行折叠,以实现特殊的形状效果。
3. 脱空:脱空是将模切图案中的某些部分完全切除,形成空洞的效果。
这是一种常用于包装设计中的技术。
4. 细线:细线模切是指在设计中使用细小的线条进行纸张的切割,以实现更高的精度和细致度。
四、模切设计中的常见问题和解决方法1. 刀线断裂:当切割较厚或较硬的材料时,刀线容易断裂。
可以采用增加刀模的刀数或使用更耐磨的刀线来解决这个问题。

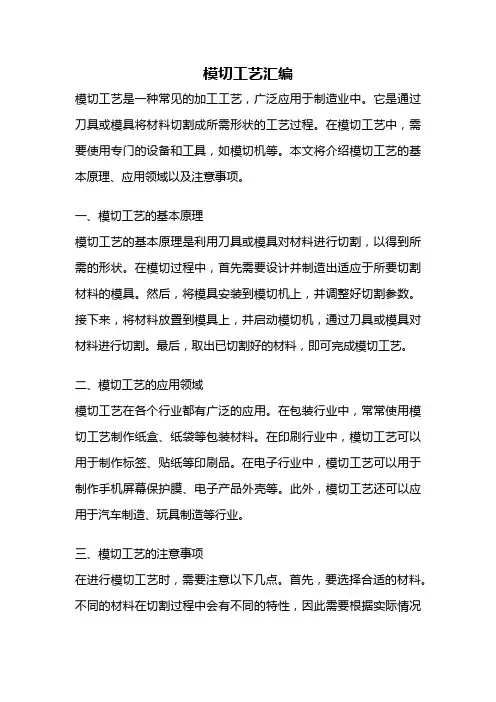

模切工艺汇编模切工艺是一种常见的加工工艺,广泛应用于制造业中。
它是通过刀具或模具将材料切割成所需形状的工艺过程。
在模切工艺中,需要使用专门的设备和工具,如模切机等。
本文将介绍模切工艺的基本原理、应用领域以及注意事项。
一、模切工艺的基本原理模切工艺的基本原理是利用刀具或模具对材料进行切割,以得到所需的形状。
在模切过程中,首先需要设计并制造出适应于所要切割材料的模具。
然后,将模具安装到模切机上,并调整好切割参数。
接下来,将材料放置到模具上,并启动模切机,通过刀具或模具对材料进行切割。
最后,取出已切割好的材料,即可完成模切工艺。
二、模切工艺的应用领域模切工艺在各个行业都有广泛的应用。
在包装行业中,常常使用模切工艺制作纸盒、纸袋等包装材料。
在印刷行业中,模切工艺可以用于制作标签、贴纸等印刷品。
在电子行业中,模切工艺可以用于制作手机屏幕保护膜、电子产品外壳等。
此外,模切工艺还可以应用于汽车制造、玩具制造等行业。
三、模切工艺的注意事项在进行模切工艺时,需要注意以下几点。
首先,要选择合适的材料。
不同的材料在切割过程中会有不同的特性,因此需要根据实际情况选择合适的材料。
其次,要合理设计模具。
模具的设计直接影响到切割效果和材料的利用率,因此需要根据实际需求进行合理设计。
另外,要注意安全问题。
模切过程中需要使用刀具或模具,操作人员要注意安全,避免发生意外事故。
四、模切工艺的优势模切工艺具有以下几个优势。
首先,模切工艺可以快速高效地完成切割任务。
相比其他加工工艺,模切工艺的生产效率较高。
其次,模切工艺可以实现高精度的切割。
通过精确的模具设计和调整,可以实现对材料的精确切割,满足不同行业对产品精度的要求。
另外,模切工艺可以实现批量生产。
通过合理的工艺流程和设备配置,可以实现对大批量产品的高效生产。
五、模切工艺的发展趋势随着制造技术的不断发展,模切工艺也在不断改进和创新。
目前,一些先进的模切设备已经实现了自动化和智能化。

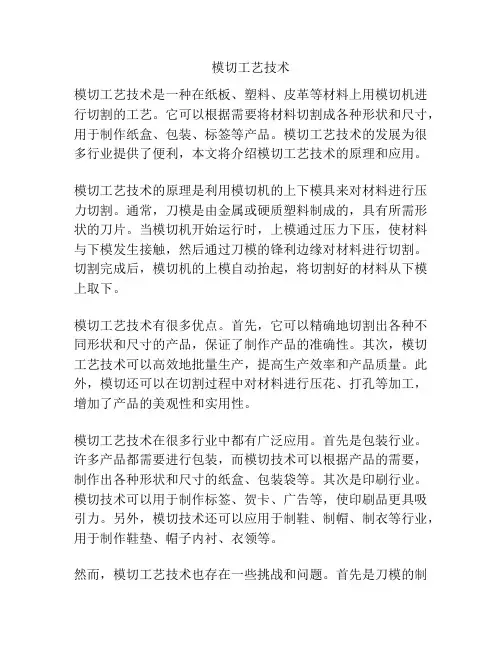

模切工艺技术模切工艺技术是一种在纸板、塑料、皮革等材料上用模切机进行切割的工艺。
它可以根据需要将材料切割成各种形状和尺寸,用于制作纸盒、包装、标签等产品。
模切工艺技术的发展为很多行业提供了便利,本文将介绍模切工艺技术的原理和应用。
模切工艺技术的原理是利用模切机的上下模具来对材料进行压力切割。
通常,刀模是由金属或硬质塑料制成的,具有所需形状的刀片。
当模切机开始运行时,上模通过压力下压,使材料与下模发生接触,然后通过刀模的锋利边缘对材料进行切割。
切割完成后,模切机的上模自动抬起,将切割好的材料从下模上取下。
模切工艺技术有很多优点。
首先,它可以精确地切割出各种不同形状和尺寸的产品,保证了制作产品的准确性。
其次,模切工艺技术可以高效地批量生产,提高生产效率和产品质量。
此外,模切还可以在切割过程中对材料进行压花、打孔等加工,增加了产品的美观性和实用性。
模切工艺技术在很多行业中都有广泛应用。
首先是包装行业。
许多产品都需要进行包装,而模切技术可以根据产品的需要,制作出各种形状和尺寸的纸盒、包装袋等。
其次是印刷行业。
模切技术可以用于制作标签、贺卡、广告等,使印刷品更具吸引力。
另外,模切技术还可以应用于制鞋、制帽、制衣等行业,用于制作鞋垫、帽子内衬、衣领等。
然而,模切工艺技术也存在一些挑战和问题。
首先是刀模的制作。
由于模切机对刀模的要求较高,所以制作刀模需要具备一定的技术和设备。
此外,刀模的使用寿命有限,在经过一段时间的使用后需要进行更换。
另外,模切工艺技术对材料的要求也较高,材料需要具备一定的韧性和耐磨性。
总的来说,模切工艺技术是一种常用的加工工艺,可以对纸板、塑料、皮革等材料进行高效快捷的切割。
它具有精确、高效、灵活等优点,并且在包装、印刷、制鞋等行业中有广泛应用。
然而,模切工艺技术也需要面对刀模制作、材料选择等问题,需要不断改进和提高。
相信随着科技的发展和工艺技术的进一步完善,模切工艺技术将会在更多的领域中得到应用和发展。

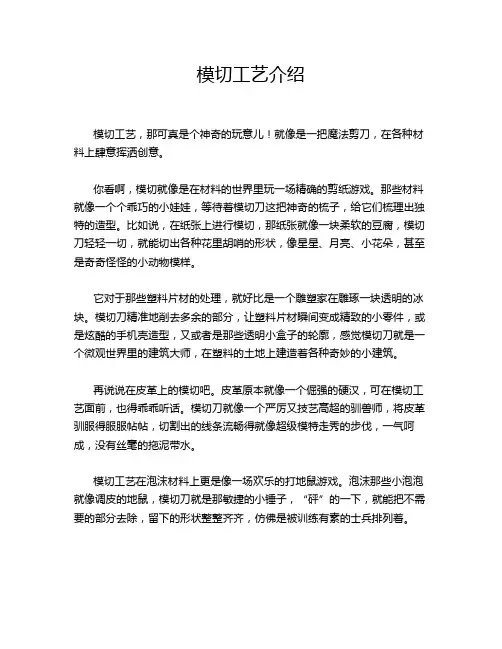

模切工艺介绍模切工艺,那可真是个神奇的玩意儿!就像是一把魔法剪刀,在各种材料上肆意挥洒创意。
你看啊,模切就像是在材料的世界里玩一场精确的剪纸游戏。
那些材料就像一个个乖巧的小娃娃,等待着模切刀这把神奇的梳子,给它们梳理出独特的造型。
比如说,在纸张上进行模切,那纸张就像一块柔软的豆腐,模切刀轻轻一切,就能切出各种花里胡哨的形状,像星星、月亮、小花朵,甚至是奇奇怪怪的小动物模样。
它对于那些塑料片材的处理,就好比是一个雕塑家在雕琢一块透明的冰块。
模切刀精准地削去多余的部分,让塑料片材瞬间变成精致的小零件,或是炫酷的手机壳造型,又或者是那些透明小盒子的轮廓,感觉模切刀就是一个微观世界里的建筑大师,在塑料的土地上建造着各种奇妙的小建筑。
再说说在皮革上的模切吧。
皮革原本就像一个倔强的硬汉,可在模切工艺面前,也得乖乖听话。
模切刀就像一个严厉又技艺高超的驯兽师,将皮革驯服得服服帖帖,切割出的线条流畅得就像超级模特走秀的步伐,一气呵成,没有丝毫的拖泥带水。
模切工艺在泡沫材料上更是像一场欢乐的打地鼠游戏。
泡沫那些小泡泡就像调皮的地鼠,模切刀就是那敏捷的小锤子,“砰”的一下,就能把不需要的部分去除,留下的形状整整齐齐,仿佛是被训练有素的士兵排列着。
如果把模切工艺用到不干胶上,那就像是给一个爱美的小姑娘化妆。
不干胶原本普普通通,经过模切这一化妆步骤,瞬间就变得精致起来。
可以是小小的圆形标签,像小脸蛋上的红脸蛋贴纸,也可以是长长的窄条,如同眼睫毛一般细长精致。
而且啊,模切工艺的速度有时候快得就像闪电侠跑步。
在自动化的生产线上,那些材料还没反应过来呢,就已经被模切刀改变了模样,摇身一变成为各种有用的产品组件。
它的精准度也是令人惊叹的,就像一个神枪手,每一次射击都能正中靶心。
无论是多么复杂的形状,多么微小的尺寸要求,模切工艺都能稳稳地拿下。
模切工艺就像是一个万能的变形金刚,在不同的材料世界里自由切换角色,展现出无穷的魅力,为我们的生活创造出数不清的精美物品。
模切培训资料模切培训资料(上)模切技术是一种在印刷加工中广泛应用的技术,它通过模板将图案切割出来,并精确地应用到所需的材料上。
这种技术不仅可以提高印刷品的质量和美观度,还可以增加产品的附加价值,因此在印刷行业中备受欢迎。
为了更好地掌握模切技术,培训资料是必不可少的工具。
本文将以模切培训资料为题,详细介绍模切技术的相关知识。
1. 什么是模切?模切是一种将图案切割出来并精确应用到所需材料上的印刷加工技术。
它通过使用模板,将所需图案按照设计要求切割出来,并将其应用到印刷品、包装材料、装饰品等产品上,使其具有多样化的形状和设计效果。
2. 模切的原理模切的原理主要有两个方面,一是通过模板实现图案的切割,二是通过压力和力量将图案应用到所需材料上。
首先,制作一个专用的模板,根据需要切割的图案形状和尺寸,使用刀具切割成相应的形状。
然后,将所需材料放置在模切机上,通过压力和力量,将模板上的图案切割出来,并精确地应用到所需材料上。
3. 模切技术的应用领域模切技术广泛应用于印刷行业和包装行业中。
在印刷行业中,它可以将图案应用到各种印刷品上,例如明信片、贺卡、广告海报等。
在包装行业中,模切技术可以将图案应用到包装盒、纸箱、纸袋等产品上。
此外,模切技术还可以应用于装饰品制作、标签制作、自粘商标制作等领域。
4. 模切技术的优势模切技术有许多优势,使得它成为印刷加工中不可或缺的一部分。
首先,模切技术能够实现高精度的切割和应用,可以满足各种图案形状和尺寸的需求。
其次,模切技术可以实现多样化的设计效果,使得印刷品和包装品更加美观和吸引人。
此外,模切技术还能够提高产品的附加价值,使其在市场竞争中占据优势。
5. 模切技术的培训资料为了更好地掌握模切技术,培训资料是必不可少的工具。
培训资料可以包括以下内容:首先,可以介绍模切技术的基本原理和工作流程。
通过了解模切技术的基本原理,培训者可以更好地理解该技术的操作步骤和注意事项。
其次,可以介绍常见的模切机的种类和性能。

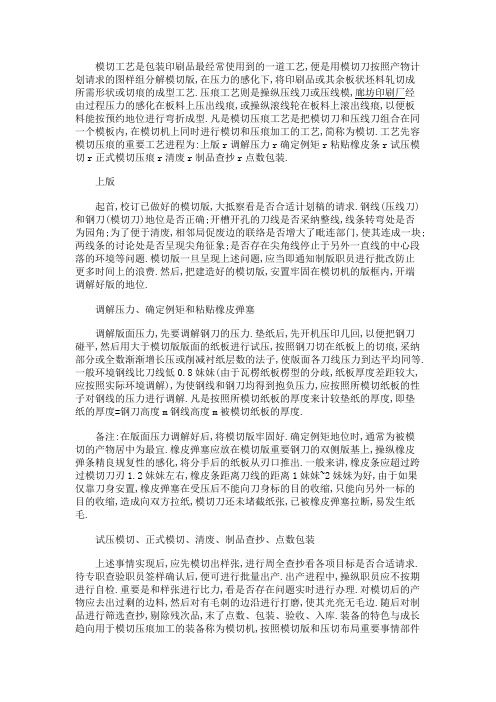

模切工艺是包装印刷品最经常使用到的一道工艺,便是用模切刀按照产物计划请求的图样组分解模切版,在压力的感化下,将印刷品或其余板状坯料轧切成所需形状或切痕的成型工艺.压痕工艺则是操纵压线刀或压线模,廊坊印刷厂经由过程压力的感化在板料上压出线痕,或操纵滚线轮在板料上滚出线痕,以便板料能按预约地位进行弯折成型.凡是模切压痕工艺是把模切刀和压线刀组合在同一个模板内,在模切机上同时进行模切和压痕加工的工艺,简称为模切.工艺先容模切压痕的重要工艺进程为:上版r调解压力r确定例矩r粘贴橡皮条r试压模切r正式模切压痕r清废r制品查抄r点数包装.上版起首,校订已做好的模切版,大抵察看是否合适计划稿的请求.钢线(压线刀)和钢刀(模切刀)地位是否正确;开槽开孔的刀线是否采纳整线,线条转弯处是否为园角;为了便于清废,相邻局促废边的联络是否增大了毗连部门,使其连成一块;两线条的讨论处是否呈现尖角征象;是否存在尖角线停止于另外一直线的中心段落的环境等问题.模切版一旦呈现上述问题,应当即通知制版职员进行批改防止更多时间上的浪费.然后,把建造好的模切版,安置牢固在模切机的版框内,开端调解好版的地位.调解压力、确定例矩和粘贴橡皮弹塞调解版面压力,先要调解钢刀的压力.垫纸后,先开机压印几回,以便把钢刀碰平,然后用大于模切版版面的纸板进行试压,按照钢刀切在纸板上的切痕,采纳部分或全数渐渐增长压或削减衬纸层数的法子,使版面各刀线压力到达平均同等.一般环境钢线比刀线低0.8妹妹(由于瓦楞纸板楞型的分歧,纸板厚度差距较大,应按照实际环境调解),为使钢线和钢刀均得到抱负压力,应按照所模切纸板的性子对钢线的压力进行调解.凡是按照所模切纸板的厚度来计较垫纸的厚度,即垫纸的厚度=钢刀高度m钢线高度m被模切纸板的厚度.备注:在版面压力调解好后,将模切版牢固好.确定例矩地位时,通常为被模切的产物居中为最宜.橡皮弹塞应放在模切版重要钢刀的双侧版基上,操纵橡皮弹条精良规复性的感化,将分手后的纸板从刃口推出.一般来讲,橡皮条应超过跨过模切刀刃1.2妹妹左右,橡皮条距离刀线的距离1妹妹~2妹妹为好,由于如果仅靠刀身安置,橡皮弹塞在受压后不能向刀身标的目的收缩,只能向另外一标的目的收缩,造成向双方拉纸,模切刀还未堵截纸张,已被橡皮弹塞拉断,易发生纸毛.试压模切、正式模切、清废、制品查抄、点数包装上述事情实现后,应先模切出样张,进行周全查抄看各项目标是否合适请求.待专职查验职员签样确认后,便可进行批量出产.出产进程中,操纵职员应不按期进行自检.重要是和样张进行比力,看是否存在问题实时进行办理.对模切后的产物应去出过剩的边料,然后对有毛刺的边沿进行打磨,使其光亮无毛边.随后对制品进行筛选查抄,剔除残次品,末了点数、包装、验收、入库.装备的特色与成长趋向用于模切压痕加工的装备称为模切机,按照模切版和压切布局重要事情部件形状分歧,今朝市场上常见的模切机有三类:平压平型模切机、平压圆型模切机和圆压圆型模切机.但不管哪一种范例的模切机,其布局都是由模切版台和压切机构两大部门所构成.上面简略地探究一下它们的事情原理及优错误谬误:平压平型模切机事情原理:平压平型模切机的模切版台和压切机构的形状都是平板状的.模切版被牢固在平坦的版台上,被加工板料放在压板(下压盘)上.事情时,模切版台牢固不动,压板经由过程曲轴连杆感化来去活动,使得版台与压板不竭地离合压,每合压一次便完成一次模切.常见的平压平型模切机有立式模切机和卧式模切机两种.今朝,立式模切机重要是用平压平型印刷机改装而成;而卧式模切机布局与单色胶印机雷同,它由输料部门、模压部门、出料部门,有的具备主动清废装配等构成.优错误谬误:因为平压平型模切机相对别的模切装备具备布局简略、培修便利、便于操纵、容易调换模切压痕版、得当分歧克重的质料、模切切确等一系列长处,所以它具备遍及的市场.可是它的不足的地方也是很较着的,比方它事情时必要有很大的压力,从而致使休息强度大、出产服从低.它的利用范畴比力广,合用于折叠纸盒、粘贴纸盒、瓦楞纸箱的模切压痕处置,是今朝海内使用较为广泛的模切装备.海内以唐山玉印出产的连续输纸主动模切机最为遍及.圆压平型模切机事情原理:圆压平型模切机的事情原理雷同于海德堡初期圆压平型印刷机,廊坊印刷厂它的模切版台是平板状的,模切版被牢固在其上概况,模切版台可以借助于后背的滑轮做前后回程活动,加工板料经由过程模压滚筒的叼纸牙续纸.事情时,在模压滚筒运转的同时,版台随之向前活动,从而完成模切,在叼纸牙续接下一张纸以前,版台作回程活动从新回到肇端起誓地位(此时版台不与模压滚筒的事情面相打仗),便于下一次模切事情.优错误谬误:这种模切机大多由初期的海德堡圆压平型印刷机改革而成,该装备采纳了圆筒形的压力滚筒取代压板,故事情时不是"面打仗"而是"线打仗",呆板在模切时只要较小的压力,因此呆板的负载比力安稳.但因为模切版与模压滚筒互相对滚时发生的分力感化,容易致使刀线变形和移位,其利用范畴相对局促,一般只得当克重小于400g/m2的纸板的模切,特别得当于纸张模切和电化铝薄膜烫金处置.在纸张模切进程中,应犹为细致纸张的纤维标的目的,一般应使其平行于模压滚筒轴向,不然会引发紧张的纸张伸缩征象.圆压圆型模切机事情原理:圆压圆型模切机的模切版台和压切机构(压力滚筒)的事情部门的形状都是圆筒状的,模压原理雷同于胶印印刷机.将一个或两个弧度与模切版台基体(即模切版滚筒)雷同的半圆形模切版(或金属模切辊)牢固于模切版滚筒上,在压力滚筒概况裹上一层庇护模切刀口的聚酯塑料.跟着模压的进行,表层的聚酯塑料将被粉碎,是以一般每隔一段时间就要将表层的聚酯塑料揭去,调换新的塑料层.模压时,送料辊将加工板料送到模切版滚筒和压力滚筒之间,二者将其夹住对滚模压,模切版滚筒扭转一周就实现一次模切使命.优错误谬误:因为该模切机事情时滚筒是连续运转的,是以它的事情服从相对别的模切机来讲是最高的,特别得当于多量量的出产,但恰是因为其模切速率快,致使偶然不能包管所需的模切精度.它和圆压平型模切机一样,采纳线打仗原理来实现模压事情,所以在模切时只要较小的压力,且压力散布较平均,因此呆板的负载比力安稳.可是它的模切版是弯曲成曲面的,是以在制版和装版上就比力繁琐,技能难度比力大,制版本钱也比力高,圆压圆轮转模切装配所必要的模切版比平压平模切版本钱超过跨过25%~100%.圆压圆型模切机重要用于瓦楞产物的模切,今朝的市场占据率很低.但跟着迷信技能成长进步,该模切机的成长趋向较好,由于廊坊印刷厂它顺应了将来印后加工工艺的机器化、联动化和主动化的请求,人们可以按照必要将模压机谈判印刷机器连成一条出产线,完成联机化操纵,如许能有用地削减休息力的需要、收缩工艺流程、低落工艺进程中的消耗,从而进步出产服从、低落休息本钱、得到更大的成本.。
1条框类产品加工工艺简介定义:条框类品指整体背胶或不背胶、且产品无拐角、成规则四边形的产品,典型产品如(端反:缓冲矽胶卖拉片)工艺一:成型刀加工工艺——即直接开成型刀将产品模切成型,排废收卷或切片。
工艺二:步进刀加工工艺——即将条框产品分解成横刀+竖刀通过跳步进的形式将产品加工成型,排废后收卷或切片。
工艺三:条切加工工艺——即将产品通过横切刀切后(切到需要的条数切断),然后将产品旋转90度再次单刀模切排废。
工艺四:滚刀加工工艺——顾名思义利用滚刀将产品直接模切成型。
工艺五:切卷工艺——将胶带切成所需的宽度,多条复合上离型纸后切片。
2半背胶类产品加工工艺简介(贯通两边)定义:半背胶类产品指——产品下面不是部分背胶,并且背胶方向和产品边缘成水平线并贯通,且胶与胶之间也水平,位置公差在±0.2以上的产品。
典型产品如(固定垫片)工艺一:边复边冲——顾名思义用治具将材料复合后进行模切加工。
工艺二:模切AB胶——用A刀模将胶带的位置冲出来,然后用B模将产品的外型冲出来。
工艺三:套冲——同AB模类似并利用定位孔定位原理进行套冲,加工精度有很大的提高。
3带耳朵类产品加工工艺简介定义:带耳朵类产品指产品的上盖有突出拉把,并且在此区域无胶,典型产品如(网罩;垫圈巾布)工艺一:上下模——即利用上模冲切外框;下模冲切耳朵部位,手工或利用机器将耳朵废去掉。
工艺二:A模+手工贴合+B模套冲——有多层材料复合并且中间有网布的产品,多用于此工艺,或直接用滚刀模切。
工艺三:1模成型+手工——此工艺多用于小批量生产的带耳朵的单层或多层胶带,胶的间距也不能太小。
工艺四:AB套冲——此工艺多用于大批量带耳朵的产品制作,并且间距可以相对小些的产品。
四边背胶类产品加工工艺简介定义:四边背胶类产品是指离型或非离型材料下面背非规则形状的胶带(一般中间有空缺胶部分)的产品。
工艺一:一模成型+手工——此工艺多用于小批量生产制作,间距小的可以用跳步进的形式完成制作。
模切专业知识模切是一种常用的加工工艺,广泛应用于各种材料的切割、雕刻和成型等加工过程中。
模切专业知识包括模切工艺、设备、材料以及应用等方面的内容。
模切工艺是模切专业知识的核心部分,它涉及到模切的基本原理和操作步骤。
模切的基本原理是利用刀具对材料进行切割或雕刻,通过模具来控制刀具的运动轨迹。
模切的操作步骤包括模具设计、刀具选择、机器调试和加工过程控制等。
模切工艺的合理应用可以提高加工效率和产品质量。
模切设备是模切专业知识中的重要内容,它涉及到模切机、模具和刀具等设备的选购和维护。
模切机是模切加工的核心设备,它有手动、半自动和全自动等不同类型。
模具是模切加工的关键部件,它的设计和制造对产品的质量和效率有重要影响。
刀具是模切加工的关键工具,它的选择和使用对加工效果和刀具寿命有重要影响。
模切材料是模切专业知识中的重要内容,它涉及到各种材料的模切加工特性和应用。
常见的模切材料包括纸张、塑料、皮革、布料等。
不同材料的模切特性不同,有的材料易于加工,有的材料难于加工。
模切材料的选择要考虑到产品的要求和加工的难易程度。
模切应用是模切专业知识中的重要内容,它涉及到模切在各个领域的应用情况和发展趋势。
模切广泛应用于印刷、包装、制鞋、服装、汽车等行业,它可以加工出各种形状的产品,如标签、包装盒、鞋垫、车内饰件等。
随着科技的进步和市场的需求,模切应用领域将进一步扩大。
在模切专业知识的学习过程中,需要掌握相关的理论知识和实践技能。
理论知识包括模切的基本原理、工艺参数和设备要求等。
实践技能包括模具设计、刀具选择和加工操作等。
同时,还需要了解模切行业的发展动态和市场需求,不断提高自己的专业素质和创新能力。
模切专业知识是一门综合性较强的学科,它涉及到模切工艺、设备、材料和应用等方面的知识。
通过学习和实践,我们可以掌握模切的基本原理和操作技能,提高加工效率和产品质量。
同时,还可以了解模切行业的发展动态,把握市场需求,实现个人的职业发展和创新创业。
