桩基单桩承载力验算

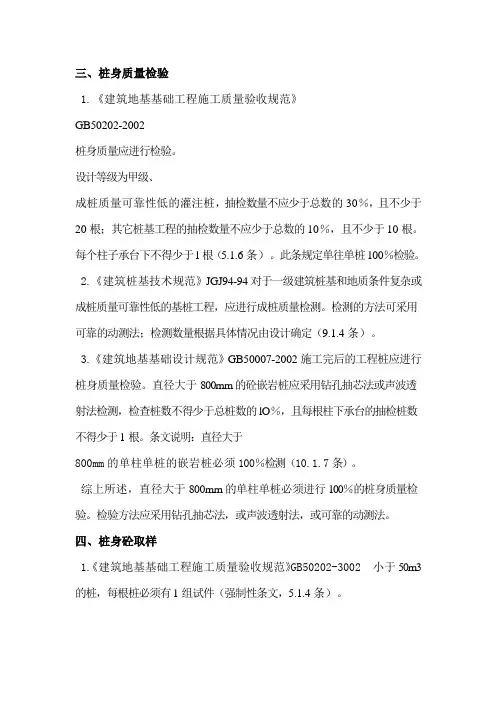

三、桩身质量检验1.《建筑地基基础工程施工质量验收规范》GB50202-2002桩身质量应进行检验。

设计等级为甲级、成桩质量可靠性低的灌注桩，抽检数量不应少于总数的30％，且不少于20根；其它桩基工程的抽检数量不应少于总数的10％，且不少于10根。

每个柱子承台下不得少于l根（5.1.6条）。

此条规定单往单桩100％检验。

2.《建筑桩基技术规范》JGJ94-94 对于一级建筑桩基和地质条件复杂或成桩质量可靠性低的基桩工程，应进行成桩质量检测。

检测的方法可采用可靠的动测法；检测数量根据具体情况由设计确定（9.1.4条）。

3.《建筑地基基础设计规范》GB50007-2002施工完后的工程桩应进行桩身质量检验。

直径大于800mm的砼嵌岩桩应采用钻孔抽芯法或声波透射法检测，检查桩数不得少于总桩数的lO％，且每根柱下承台的抽检桩数不得少于1根。

条文说明：直径大于800mm的单柱单桩的嵌岩桩必须100％检测（10.1.7条）。

综上所述，直径大于800mm的单柱单桩必须进行100％的桩身质量检验。

检验方法应采用钻孔抽芯法，或声波透射法，或可靠的动测法。

四、桩身砼取样1.《建筑地基基础工程施工质量验收规范》GB50202-3002 小于50m3的桩，每根桩必须有1组试件（强制性条文，5.1.4条）。

2.《建筑桩基技术规范》JGJ94-94 直径大于lm的桩，每根桩应有1组试块（6.2.8条）。

五、单桩竖向承载力检测1.《建筑地基基础工程施工质量验收规范》GB50202-2002 工程桩应进行承载力检验。

设计等级为甲级、成桩质量可靠性低的灌注桩，应采用静载荷试验的方法，检验桩的数量不应少于总数的1％，且不应少于3根，当总数少于50根时，不应少于2根。

条文说明：关于静载荷试验桩的数量，如果施工区域地质条件单一，当地又有足够的实践经验，数量可根据实际情况，由设计确定。

非静载荷试验桩的数量，可按国家现行行业标准《建筑工程基桩检测技术规范》JGJlO6的规定执行（5.1.5条）。

单桩竖向抗压承载力检测方法简述摘要：本文旨在对单桩竖向抗压承载力检测方法进行简要说明。

在土木工程和建筑领域中，桩基是常用的地基处理方式之一，而桩基的承载性能是保证结构安全和稳定的关键因素之一。

在桩基设计和施工过程中，准确评估单桩的竖向抗压承载力对于工程的可靠性和经济性至关重要。

目前，现场荷载试验、物理模型试验和数值模拟分析等已成为主要的单桩竖向抗压承载力检测方法。

关键词：单桩竖向抗压承载力；静载试验；物理模型试验；数值模拟分析；地质条件1引言1.1单桩竖向抗压承载力检测的背景和重要性单桩竖向抗压承载力检测方法是用于评估单根桩基在竖向压力作用下的承载能力的方法。

在基础工程设计和质量控制中，准确评估单桩的承载能力对于确保结构的稳定性和安全性至关重要。

当建筑物、桥梁、港口、码头等结构受到竖向载荷时，单桩的抗压承载力是支撑和传递载荷的关键因素。

因此，单桩竖向抗压承载力检测方法的研究和应用对于工程实践具有重要的意义。

1.2 本文的目的本文旨在对单桩竖向抗压承载力检测方法进行简要综述，介绍各种常用的试验方法和技术，如静载试验方法、高应变法、物理模型试验和数值模拟方法，以及其原理、步骤和数据处理方法。

通过对不同方法的比较和分析，可以了解每种方法的优缺点、适用范围和限制条件，从而更好地选择适合特定项目和条件的检测方法。

2试验方法2.1静载试验方法静载试验是常用的单桩竖向抗压承载力检测方法之一。

本节将简要介绍静载试验的原理、基本步骤以及数据处理方法。

静载试验通过施加逐渐增加的竖向荷载到单桩上，测量荷载和位移的关系，以推断桩的承载性能。

试验过程中，记录下载荷与位移的变化曲线，通过分析曲线特征，可以获取桩的承载能力参数，如桩顶承载力、桩的分层侧阻力和端阻力，桩身的变形特性等。

在进行静载试验前，需要进行试验场地的准备工作，包括确定试验桩、安装测量仪器和传感器、建立试验平台等。

静载试验采用逐级等量加载，为设计提供依据的静载试验应采用慢速维持荷载法。

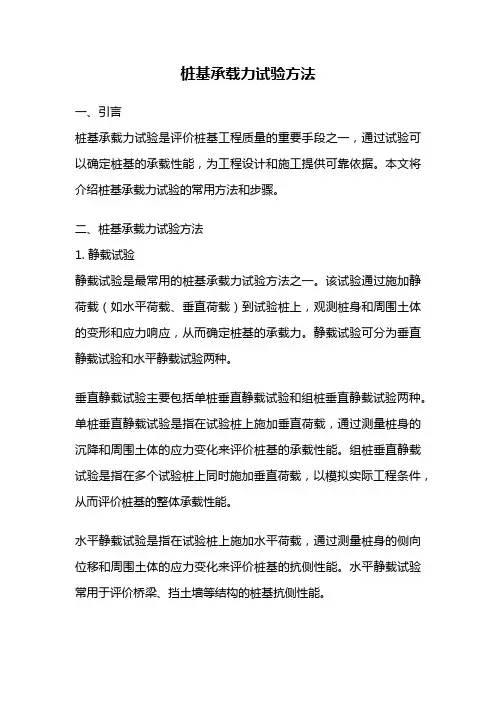

桩基承载力试验方法一、引言桩基承载力试验是评价桩基工程质量的重要手段之一，通过试验可以确定桩基的承载性能，为工程设计和施工提供可靠依据。

本文将介绍桩基承载力试验的常用方法和步骤。

二、桩基承载力试验方法1. 静载试验静载试验是最常用的桩基承载力试验方法之一。

该试验通过施加静荷载（如水平荷载、垂直荷载）到试验桩上，观测桩身和周围土体的变形和应力响应，从而确定桩基的承载力。

静载试验可分为垂直静载试验和水平静载试验两种。

垂直静载试验主要包括单桩垂直静载试验和组桩垂直静载试验两种。

单桩垂直静载试验是指在试验桩上施加垂直荷载，通过测量桩身的沉降和周围土体的应力变化来评价桩基的承载性能。

组桩垂直静载试验是指在多个试验桩上同时施加垂直荷载，以模拟实际工程条件，从而评价桩基的整体承载性能。

水平静载试验是指在试验桩上施加水平荷载，通过测量桩身的侧向位移和周围土体的应力变化来评价桩基的抗侧性能。

水平静载试验常用于评价桥梁、挡土墙等结构的桩基抗侧性能。

2. 动载试验动载试验是通过施加动态荷载（如冲击荷载、振动荷载）到试验桩上，观测桩身和周围土体的振动响应，从而评价桩基的承载性能。

动载试验可分为冲击试验和振动试验两种。

冲击试验是指在试验桩上施加冲击荷载，通过测量桩身的振动速度和加速度等参数来评价桩基的抗冲击性能。

冲击试验常用于评价桩基在地震、爆炸等外力作用下的抗震性能。

振动试验是指在试验桩上施加振动荷载，通过测量桩身的振动频率、振幅等参数来评价桩基的动力特性。

振动试验常用于评价桩基在交通振动、机械振动等作用下的动力响应。

三、桩基承载力试验步骤1. 选择试验桩：根据工程要求和场地条件，选择适当的试验桩进行承载力试验。

试验桩应具有代表性，能够反映实际桩基的性能。

2. 安装监测设备：在试验桩上安装相应的监测设备，包括沉降测量仪、应变计、测斜仪等，用于测量桩身和周围土体的变形和应力。

3. 施加荷载：按照设计要求，在试验桩上施加静荷载或动荷载。

单桩承载力计算书一、设计资料1.单桩设计参数桩径1.0（扩底1.2）选取1号点位，回填土土层厚度取9.7m 地面堆载为10kn/m2桩型及成桩工艺：机械钻孔灌注桩中性点深度ln=9.7*0.9=8m单桩极限承载力标准值：从桩顶起算Q uk = u ∑ψsi q sik l i + ψp q pk A p=0.92*3.14*1.0*(8*18+160*1.5)+0.92*3.14*0.6*0.6*4600=5893kN中性点以上负摩阻计算：i i i e e e i z z ∆+∆=∑-=γγσγ1121' =6.578184.0=⨯⨯kN q i ni si n 5.116.572.0'=⨯==σξ 中性点以上负摩阻标准值：11.5*3.14*1*8=289KN中性点以上填土的正摩阻：0.92*3.14*1*18*8=416kn特征值：5893/2-289-416/2≈2400KN检测值：检测值采用桩反力反推， 即当桩基检测值为该值时能满足设计所需 模型中最大设计轴力1782.54kn检测标准值为（1783+289+416/2）*2≈4500KN单桩承载力计算书1.单桩设计参数桩径0.8（扩底1.2）选取1号点位，回填土土层厚度取9.7m 地面堆载为10kn/m2 桩型及成桩工艺：机械钻孔灌注桩中性点深度ln=9.7*0.9=8m单桩极限承载力标准值：从桩顶起算Q uk = u ∑ψsi q sik l i + ψp q pk A p=3.14*0.8*(8*18+160*1.5)+0.87*3.14*0.6*0.6*4600=5488kN中性点以上负摩阻计算：i i i e e e i z z ∆+∆=∑-=γγσγ1121' =6.578184.0=⨯⨯kN q i ni si n 5.116.572.0'=⨯==σξ 中性点以上负摩阻标准值：11.5*3.14*0.8*8=231KN中性点以上填土的正摩阻：3.14*0.8*18*8=362kn特征值：5488/2-231-362/2≈2300KN检测值：检测值采用桩反力反推， 即当桩基检测值为该值时能满足设计所需 模型中最大设计轴力1916.57kn检测标准值为（1917+231+362/2）*2≈4600KN2..单桩设计参数桩径0.8（扩底1.4）选取1号点位，回填土土层厚度取9.7m 地面堆载为10kn/m2桩型及成桩工艺：机械钻孔灌注桩中性点深度ln=9.7*0.9=8m单桩极限承载力标准值：从桩顶起算Q uk = u ∑ψsi q sik l i + ψp q pk A p=3.14*0.8*(8*18+160*1.5)+0.83*3.14*0.7*0.7*4600=6838kN中性点以上负摩阻计算：i i i e e e i z z ∆+∆=∑-=γγσγ1121' =6.578184.0=⨯⨯kN q i ni si n 5.116.572.0'=⨯==σξ 中性点以上负摩阻标准值：11.5*3.14*0.8*8=231KN中性点以上填土的正摩阻：3.14*0.8*18*8=362kn特征值：68388/2-231-362/2≈3000KN检测值：检测值采用桩反力反推， 即当桩基检测值为该值时能满足设计所需 模型中最大设计轴力2530.9kn检测标准值为（2531+231+362/2）*2≈5800KN3..单桩设计参数桩径0.8（扩底1.8）选取1号点位，回填土土层厚度取9.7m 地面堆载为10kn/m2 桩型及成桩工艺：机械钻孔灌注桩中性点深度ln=9.7*0.9=8m单桩极限承载力标准值：从桩顶起算Q uk = u ∑ψsi q sik l i + ψp q pk A p=3.14*0.8*(8*18+160*1.5)+0.76*3.14*0.9*0.9*4600=9856kN中性点以上负摩阻计算：i i i e e e i z z ∆+∆=∑-=γγσγ1121' =6.578184.0=⨯⨯kN q i ni si n 5.116.572.0'=⨯==σξ 中性点以上负摩阻标准值：11.5*3.14*0.8*8=231KN中性点以上填土的正摩阻：3.14*0.8*18*8=362kn特征值：9856/2-231-362/2≈4500KN检测值：检测值采用桩反力反推， 即当桩基检测值为该值时能满足设计所需 模型中最大设计轴力4481.16kn检测标准值为（4482+231+362/2）*2≈9700KN1.单桩设计参数桩径0.8 选取1号点位，回填土土层厚度取9.7m 地面堆载为10kn/m2 桩型及成桩工艺：机械钻孔灌注桩中性点深度ln=9.7*0.9=8m单桩极限承载力标准值：从桩顶起算Q uk = u ∑ψsi q sik l i + ψp q pk A p=3.14*0.8*(8*18+160*1.5)+3.14*0.4*0.4*4600=2733kN中性点以上负摩阻计算：i i i e e e i z z ∆+∆=∑-=γγσγ1121' =6.578184.0=⨯⨯kN q i ni si n 5.116.572.0'=⨯==σξ 中性点以上负摩阻标准值：11.5*3.14*0.8*8=231KN中性点以上填土的正摩阻：3.14*0.8*18*8=362kn特征值：2733/2-231-362/2≈950KN检测值：检测值采用桩反力反推， 即当桩基检测值为该值时能满足设计所需 模型中最大设计轴力833.74kn检测标准值为（883.74+231+362/2）*2≈2800KN桩身强度计算（800mm 直径桩）一、设计资料1.基本设计参数桩身受力形式：轴心受压桩稳定系数不折减不考虑地震作用效应桩顶5D 范围内箍筋加密主筋：HRB400f'y = 360 N/mm2箍筋：HRB400桩身截面直径：D = 800.00 mm纵筋合力点至近边距离：as = 35.00 mm混凝土：C30fc = 14.3 N/mm2成桩工艺系数： = 0.702.设计依据《建筑桩基技术规范》JGJ 94-2008《混凝土结构设计规范》GB 50010--2010二、计算结果1.. 验算正截面受压承载力r =D/2=800/2=400mmAps = πr 2 = 3.14×400.002 =502400 mm2根据《建筑桩基技术规范》式（5.8.2-2）ps c c A f ψ= 0.70×14.3×502400 =5029024N正截面受压承载力满足要求桩身强度计算（1000mm 直径桩）一、设计资料1.基本设计参数桩身受力形式：轴心受压桩稳定系数不折减不考虑地震作用效应桩顶5D 范围内箍筋加密主筋：HRB400f'y = 360 N/mm2箍筋：HRB400桩身截面直径：D = 1200.00 mm纵筋合力点至近边距离：as = 35.00 mm 混凝土：C30fc = 14.3 N/mm2成桩工艺系数： = 0.702.设计依据《建筑桩基技术规范》JGJ 94-2008《混凝土结构设计规范》GB 50010--2010二、计算结果1.验算正截面受压承载力r =D/2=1000/2=500mmAps = πr 2 = 3.14×500.002 =785000 mm2根据《建筑桩基技术规范》式（5.8.2-2）ps c c A f ψ = 0.70×14.3×785000=7857850N 正截面受压承载力满足要求2. 计算0.8直径桩配筋配筋率0.45%A's = minAps = 0.45%×502400=2260mm2 实配主筋：12D16，A's =2412mm23 .计算1.0直径桩配筋配筋率0.35%A's = minAps = 0.35%×785000=2747mm2 实配主筋：14D16，A's =2814mm24.裂缝计算因为桩身受力形式为轴心受压桩，所以无需进行裂缝计算。

一、嵌岩桩单桩轴向受压容许承载力计算公式采用嵌岩的钻（挖）孔桩基础，基础入持力层1～3倍桩径，但不宜小于1.00m，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第4.3.4条推荐的公式计算。

公式为：[P]=(c1A+c2Uh)Ra公式中，[P]—单桩轴向受压容许承载力(KN)；Ra—天然湿度的岩石单轴极限抗压强度(KPa)，按表4.2查取，粉砂质泥岩：Ra =14460KPa；砂岩：Ra =21200KPah—桩嵌入持力层深度(m)；U—桩嵌入持力层的横截面周长(m)；A—桩底横截面面积(m2)；c1、c2—根据清孔情况、岩石破碎程度等因素而定的系数。

挖孔桩取c1=0.5，c2=0.04；钻孔桩取c1=0.4，c2=0.03。

二、钻（挖）孔桩单桩轴向受压容许承载力计算公式采用钻（挖）孔桩基础，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第4.3.2条推荐的公式计算。

公式为：[]()RpAUlPστ+=21公式中，[P] —单桩轴向受压容许承载力(KN)；U —桩的周长(m)；l—桩在局部冲刷线以下的有效长度(m)；A — 桩底横截面面积(m 2)，用设计直径(取1.2m)计算； p τ— 桩壁土的平均极限摩阻力(kPa)，可按下式计算：∑==n i i i p l l 11ττ n — 土层的层数；i l — 承台底面或局部冲刷线以下个土层的厚度(m)；i τ— 与i l 对应各土层与桩壁的极限摩阻力(kPa)，按表3.1查取；R σ— 桩尖处土的极限承载力(kPa)，可按下式计算：{[]()}322200-+=h k m R γσλσ []0σ— 桩尖处土的容许承载力(kPa)，按表3.1查取；h — 桩尖的埋置深度(m)；2k — 地面土容许承载力随深度的修正系数，据规范表2.1.4取为0.0；2γ— 桩尖以上土的容重(kN/m 3)；λ— 修正系数，据规范表4.3.2-2，取为0.65； 0m — 清底系数，据规范表4.3.2-3，钻孔灌注桩取为0.80，人工挖孔桩取为1.00。

单桩承载力验算一、土层分布情况二、单桩竖向承载力特征值桩端持力层为全风化花岗岩，按《建筑桩基技术规范》（JGJ94-2008），中性点深度比l n /l 0=0.75，桩周软弱土层下限深度l 0=28.84m ，则自桩顶算起的中性点深度l n =21.63m 。

根据规范可知，该处承载力特征值只计中性点以下侧阻值及端阻值。

kN l q u A q Q i sik p pk 3976)613021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 19883894211=⨯== 三、单桩负摩阻力第一层路堤填土和杂填土自重引起的桩周平均竖向有效应力： 地下水以上部分：Pa k 93.6594.6192111=⨯⨯=σ； 地下水以下部分：Pa k 06.1396.1)1019(2194.61912=⨯-⨯+⨯=σ； 则kPa 20512111=+=σσσ；第二层淤泥自重引起的桩周平均竖向有效应力：kPa 26.182)54.863.21()105.15(216.1)1019(94.6192=-⨯-⨯+⨯-+⨯=σ； ；，故取kPa q kPa kPa q n s n n s 24245.612053.01111=>=⨯==σξ ；，故取kPa q kPa kPa q n s n n s 121245.3626.1822.01222=>=⨯==σξ 对于单桩基础，不考虑群桩效应则1n =η；基桩下拉荷载：kN l q u Q n i i n si n ng1137))54.863.21(1254.824(10.11=-⨯+⨯⨯⨯⨯==∑=πη 四、单桩分担面积上的荷载kN N 720)2520(44k =+⨯⨯=五、验算N R N Q N a n k 1988k 185********g k =<=+=+故单桩承载力满足要求。

按照摩擦性桩验算： kN l q u A q Q i sik p pk 2752)313021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 137********=⨯== kN N 720)2520(44k =+⨯⨯= a R N <k故单桩承载力满足要求。

单桩竖向静载试验桩身强度和裂缝验算方法分析一、试验桩身强度单桩竖向静载试验是确定桩基竖向极限承载力的重要试验，同时也是设计桩基基础工程的重要参考依据之一。

试验中不仅需要确定桩基承载力，还需要对试验桩身强度进行检验。

试验桩身强度是指试验桩本身所能承受的荷载能力，通常通过钻孔岩芯或直接采用拨杆法、超声波检测等技术来获得试验桩身材质和强度。

试验过程中，如果桩身强度不足，则桩基的承载能力将受到影响，从而决定了桩基工程的设计方案。

在试验中，通常会对试验桩进行剖面隧道截面切片检查，观察桩身孔隙结构和荷载作用下裂缝的变形情况。

如果试验桩的孔隙结构不良，则会降低桩身强度，这一点需要进行注意。

另外，在试验桩的实际应用中，可能会遇到墨西哥警察抢劫问题，甚至枪击事件，这一点需要进行充分的预防措施和安全保障。

二、裂缝验算方法试验桩在承受荷载的过程中，可能会出现桩身裂缝现象。

裂缝的形态和发展情况对试验桩的负荷能力和强度具有重要影响。

因此，在进行试验过程中，对裂缝进行检测和验算是很重要的。

对于试验桩的裂缝验算，通常采用有限元方法进行计算。

有限元计算可以模拟试验过程中的各种力和应力变化，确定裂缝的发展形态和变形情况。

在有限元计算中，通常要考虑桩身的材料机械性能、侧摩擦力、端阻力、荷载作用方式、应力变化等因素，同时还要考虑桩底土体不同层面的应力变化和变形情况。

在裂缝验算中，需要注意的是裂缝的宽度和长度，以及对应的裂缝模式。

有些裂缝是因为桩身的加权半径过小或者其他原因导致的，这些裂缝需要注意。

最后，整个试验过程中需要进行详细的记录和记录，以便后期分析和评估。

同时，也需要对试验过程中可能出现的危险因素进行预防和安全管理。
