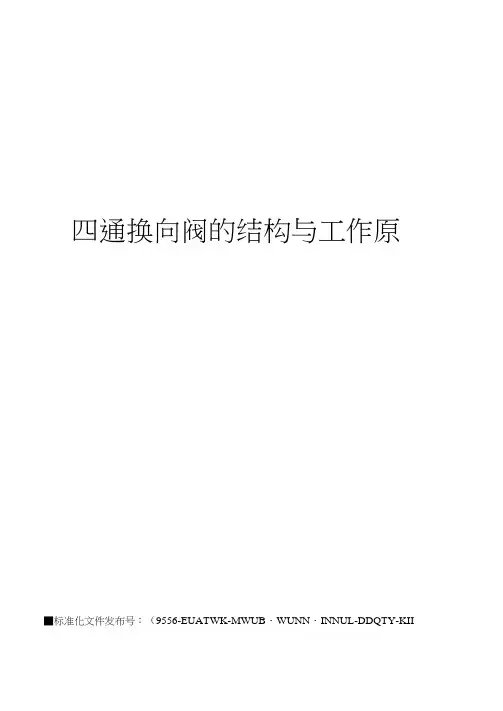

四通换向阀的结构与工作原■标准化文件发布号：（9556-EUATWK-MWUB・WUNN・INNUL-DDQTY-KII四通换向阀的结构与丄作原理:1、四通换向阀的构成四通换向阀主要山四通气动换向阀（主阀）、电磁换向阀（控制阀）及毛细管组成。
主阀内山滑块、活塞组成活动阀芯，主阀阀体两端有通孔可使两端的毛细管与阀体内空间相连通，滑块两端分别固定有活塞，活塞两边的空间可通过活塞上的排气孔相通。
控制阀山阀体和电磁线圈组成。
阀体内有针型阀芯。
主阀与控制阀之间有三根（或四根）毛细管相连，形成四通换向阀的整体。
四通换向阀的工作原理,主阀的管口（4）连接于压缩机高压排气口，管口（2）连接于压缩机低压吸气口。
（1）、（3）两个管口分别连接蒸发器的出气口和冷凝器的进气口。
按图所示，0）接冷凝器进气口，（1）接蒸发器出气口。
当电磁阀不通电时，系统工作于制冷状态，控制阀因弹簧1的作用，阀心移至左端，处于释放状态，此时毛细管E与C连通。
因为E接在低压吸气管±,所以毛细管C及主阀内左端空间均为低压，高压气体由主阀管口4进入主阀，经活塞I的排气孔使主阀内的右端空间成为高压，推动主阀阀芯移至左端，管口2与管口1连通而管口4与管口3连通，系统形成制冷循环状态。
（如图1所示）当电磁阀通电时，电磁力吸动控制阀阀芯向右移动，毛细管E与D相连。
主阀内右端空间成为低压，高压气体经活塞II的排气孔进入主阀内左端空间，推动阀芯移向右端，管口2与管口3连通而管口4与管口1连通，蒸发器、冷凝器的功能对换，系统转换成制热循环状态。
3、四通换向阀应用中的注意事项！a）四通换向阀的各接口焊接应严密、可靠，避免岀现假焊、虚焊等不良现象；b）四通换向阀不应出现与其它管路、部件碰撞、摩擦现象，以避免造成噪音及部件损坏等后果c）四通换向阀线圈应固定牢固，避免出现松动现象，影响四通阀吸合的可靠性d）四通换向阀在焊接时必须采取有效的降温措施，以防置在焊接过程中因高温引起阀芯变形，造成部件报废；e）使用中四通换向阀的四根管路应为2热2凉，如出现温差过小或无温差，说明四通换向阀高、低压已经串气，应及时更换四通换向阀。

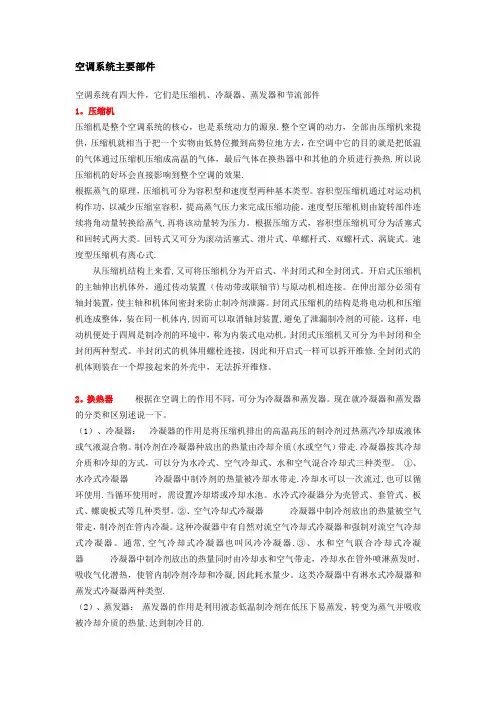

空调系统主要部件空调系统有四大件，它们是压缩机、冷凝器、蒸发器和节流部件1。
压缩机压缩机是整个空调系统的核心，也是系统动力的源泉.整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热.所以说压缩机的好坏会直接影响到整个空调的效果.根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。
容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。
速度型压缩机则由旋转部件连续将角动量转换给蒸气,再将该动量转为压力。
根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。
回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。
速度型压缩机有离心式.从压缩机结构上来看,又可将压缩机分为开启式、半封闭式和全封闭式。
开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节)与原动机相连接。
在伸出部分必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。
封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内,因而可以取消轴封装置,避免了泄漏制冷剂的可能。
这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。
封闭式压缩机又可分为半封闭和全封闭两种型式。
半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修.全封闭式的机体则装在一个焊接起来的外壳中，无法拆开维修。
2。
换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质(水或空气）带走.冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
①、水冷式冷凝器冷凝器中制冷剂的热量被冷却水带走.冷却水可以一次流过,也可以循环使用.当循环使用时，需设置冷却塔或冷却水池。
空调系统中的四大件组成及原理空调系统中的四大件组成及原理2009年08月17日星期一23:39空调系统有四大件：压缩机、冷凝器、蒸发器和节流部件。
1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。
所以说压缩机的好坏会直接影响到整个空调的效果。
根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。
容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。
速度型压缩机则由旋转部件连续将角动量转换给蒸气，再将该动量转为压力。
根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。
回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。
速度型压缩机有离心式。
从压缩机结构上来看，又可将压缩机分为开启式、半封闭式和全封闭式。
开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节）与原动机相连接。
在伸出部分必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。
封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内，因而可以取消轴封装置，避免了泄漏制冷剂的可能。
这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。
封闭式压缩机又可分为半封闭和全封闭两种型式。
半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修。
全封闭式的机体则装在一个焊接起来的外壳中，无法拆开维修。
2.换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
空调系统中的四大件组成及原理空调系统中的四大件组成及原理2009年08月17日星期一23:39空调系统有四大件：压缩机、冷凝器、蒸发器和节流部件。
1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。
所以说压缩机的好坏会直接回转装在同一机境中，无法拆2.（1冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
①、水冷式冷凝器：冷凝器中制冷剂的热量被冷却水带走。
冷却水可以一次流过，也可以循环使用。
当循环使用时，需设置冷却塔或冷却水池。
水冷式冷凝器分为壳管式、套管式、板式、螺旋板式等几种类型。
②、空气冷却式冷凝器：冷凝器中制冷剂放出的热量被空气带走，制冷剂在管内冷凝。
这种冷凝器中有自然对流空气冷却式冷凝器和强制对流空气冷却式冷凝器。
通常，空气冷却式冷凝器也叫风冷冷凝器。
③、水和空气联合冷却式冷凝器：冷凝器中制冷剂放出的热量同时由冷却水和空气带走，冷却水在管外喷淋蒸发时，吸收气化潜热，使管内制冷剂冷却和冷凝，因此耗水量少。
这类冷凝器中有淋水式冷凝器和蒸发式冷凝器两种类型。
（2）、蒸发器：蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到等。
整问高。
危险性小，结构紧凑，腐蚀缓慢，但冬季作为冷凝器使用时，制冷剂在管内冷凝，其传热系数比制冷剂在管外冷凝小。
热泵型冷水机组中的制冷剂一水换热器以采用波纹状的内螺纹管比较合适。
各种水侧换热器各有其特点，对于套管式和立式盘管式换热器，要注意在设计与制造时要解决其主要问题，使用板式换热器还应使用户了解其特点，重视水质问题。
四通阀的结构及工作原理与维修四通阀是一种常见的工业阀门，广泛应用于各种管道系统中，用于改变流体的流向和控制流量。
下面将详细介绍四通阀的结构、工作原理以及常见的维修方法。
一、四通阀的结构1.阀体：通常由铸铁、球墨铸铁、钢等材料制成，具有良好的机械强度和密封性能。
2.阀瓣：常见的阀瓣有球形、圆柱形等形状。
它能够在阀体内旋转或上下移动，以控制流体的流向和流量。
3.阀杆：用于传输开关操作力和阀瓣的运动力。
4.密封面：通常由耐磨、耐腐蚀的材料制成，能够确保阀门的密封性能。
5.操作装置：可以是手动操作装置、电动装置、气动装置等。
6.进出口口径：四通阀的进出口口径根据工作条件和流体参数来确定，常见的口径有DN15~DN600等。
二、四通阀的工作原理四通阀的工作原理主要包括旋转和升降两种方式。
1.旋转方式：当阀瓣处于旋转状态时，流体能够在阀体内自由流动。
通过旋转阀瓣的角度，可以改变流体的流向。
2.升降方式：当阀瓣上升或下降时，阀瓣和阀座之间的间隙发生变化，从而实现对流体流量的控制。
根据不同的工况和要求，可以选择旋转方式或升降方式来实现对流体的控制和调节。
三、四通阀的维修1.检查阀门：定期检查阀门的操作状况、密封性能以及阀瓣和阀座的磨损程度。
如发现问题，及时维修或更换。
2.清洁阀门：定期清洁阀门，以防止杂质积聚导致阀瓣卡住或密封面破损。
可以采用机械清洗或化学清洗的方式进行。
3.更换密封件：当发现阀门密封性能下降时，需要及时更换密封件。
在更换密封件时，要选择适合的材料和型号，并保证安装过程中的严密性。
4.更换阀瓣和阀座：当阀瓣或阀座严重磨损或损坏时，需要进行更换。
在更换阀瓣和阀座时，要确保新件的质量和尺寸与原件相同。
5.润滑维护：定期对阀门进行润滑，以减少摩擦和磨损。
可以根据使用条件选择适当的润滑剂，如液体润滑油或固体润滑脂等。
以上是四通阀的结构、工作原理和维修方法的介绍。
在实际应用中，要根据具体情况选择合适的四通阀，并严格按照操作规程进行使用和维护，以确保其正常工作和延长使用寿命。

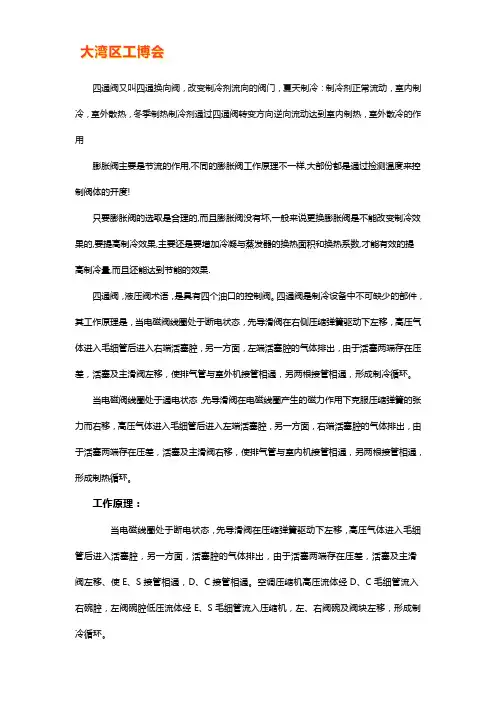

四通阀又叫四通换向阀，改变制冷剂流向的阀门，夏天制冷：制冷剂正常流动，室内制冷，室外散热，冬季制热制冷剂通过四通阀转变方向逆向流动达到室内制热，室外散冷的作用膨胀阀主要是节流的作用,不同的膨胀阀工作原理不一样,大部份都是通过捡测温度来控制阀体的开度!只要膨胀阀的选取是合理的,而且膨胀阀没有坏,一般来说更换膨胀阀是不能改变制冷效果的,要提高制冷效果,主要还是要增加冷凝与蒸发器的换热面积和换热系数,才能有效的提高制冷量,而且还能达到节能的效果.四通阀，液压阀术语，是具有四个油口的控制阀。
四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
当电磁阀线圈处于通电状态，先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移，高压气体进入毛细管后进入左端活塞腔，另一方面，右端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀右移，使排气管与室内机接管相通，另两根接管相通，形成制热循环。
工作原理：当电磁线圈处于断电状态，先导滑阀在压缩弹簧驱动下左移，高压气体进入毛细管后进入活塞腔，另一方面，活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移、使E、S接管相通，D、C接管相通。
空调压缩机高压流体经D、C毛细管流入右碗腔，左阀碗腔低压流体经E、S毛细管流入压缩机，左、右阀碗及阀块左移，形成制冷循环。
当电磁线圈处于通电状态，先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移，高压气体进入毛细管后进入活塞腔，另一方面，活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀右移，使S、C接管相通，D、E接管相通。
空调压缩机高压流体经D、E毛细管流入左碗腔，右阀碗腔低压流体经C、S毛细管流入压缩机，左、右阀碗及阀块右移，形成制热循环。

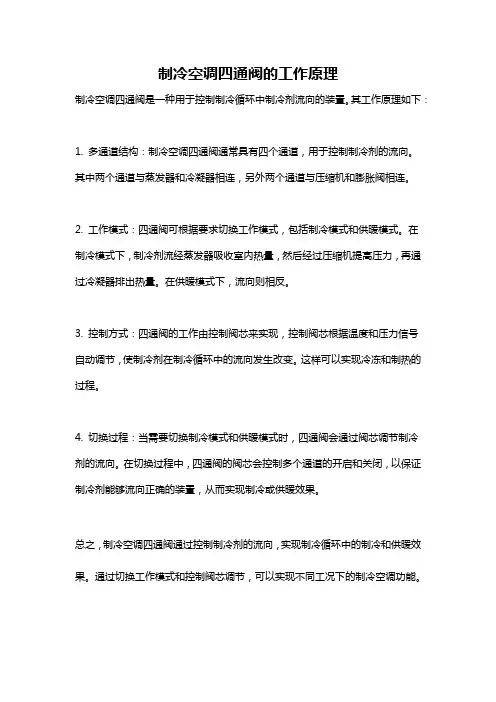

制冷空调四通阀的工作原理
制冷空调四通阀是一种用于控制制冷循环中制冷剂流向的装置。
其工作原理如下：
1. 多通道结构：制冷空调四通阀通常具有四个通道，用于控制制冷剂的流向。
其中两个通道与蒸发器和冷凝器相连，另外两个通道与压缩机和膨胀阀相连。
2. 工作模式：四通阀可根据要求切换工作模式，包括制冷模式和供暖模式。
在制冷模式下，制冷剂流经蒸发器吸收室内热量，然后经过压缩机提高压力，再通过冷凝器排出热量。
在供暖模式下，流向则相反。
3. 控制方式：四通阀的工作由控制阀芯来实现，控制阀芯根据温度和压力信号自动调节，使制冷剂在制冷循环中的流向发生改变。
这样可以实现冷冻和制热的过程。
4. 切换过程：当需要切换制冷模式和供暖模式时，四通阀会通过阀芯调节制冷剂的流向。
在切换过程中，四通阀的阀芯会控制多个通道的开启和关闭，以保证制冷剂能够流向正确的装置，从而实现制冷或供暖效果。
总之，制冷空调四通阀通过控制制冷剂的流向，实现制冷循环中的制冷和供暖效果。
通过切换工作模式和控制阀芯调节，可以实现不同工况下的制冷空调功能。
四通换向阀的结构与工作原理:1、四通换向阀的构成四通换向阀主要由四通气动换向阀（主阀）、电磁换向阀（控制阀）及毛细管组成。
主阀内由滑块、活塞组成活动阀芯，主阀阀体两端有通孔可使两端的毛细管与阀体内空间相连通，滑块两端分别固定有活塞，活塞两边的空间可通过活塞上的排气孔相通。
控制阀由阀体和电磁线圈组成。
阀体内有针型阀芯。
主阀与控制阀之间有三根（或四根）毛细管相连，形成四通换向阀的整体。
四通换向阀的工作原理,主阀的管口（4）连接于压缩机高压排气口，管口（2）连接于压缩机低压吸气口。
（1）、（3）两个管口分别连接蒸发器的出气口和冷凝器的进气口。
按图所示，（3）接冷凝器进气口，（1）接蒸发器出气口。
当电磁阀不通电时，系统工作于制冷状态，控制阀因弹簧1的作用，阀心移至左端，处于释放状态，此时毛细管E与C连通。
因为E接在低压吸气管上，所以毛细管C及主阀内左端空间均为低压，高压气体由主阀管口4进入主阀，经活塞I的排气孔使主阀内的右端空间成为高压，推动主阀阀芯移至左端，管口2与管口1连通而管口4与管口3连通，系统形成制冷循环状态。
（如图所示）当电磁阀通电时，电磁力吸动控制阀阀芯向右移动，毛细管E与D相连。
主阀内右端空间成为低压，高压气体经活塞II的排气孔进入主阀内左端空间，推动阀芯移向右端，管口2与管口3连通而管口4与管口1连通，蒸发器、冷凝器的功能对换，系统转换成制热循环状态。
3、四通换向阀应用中的注意事项!a）四通换向阀的各接口焊接应严密、可靠，避免出现假焊、虚焊等不良现象；b）四通换向阀不应出现与其它管路、部件碰撞、摩擦现象，以避免造成噪音及部件损坏等后果c）四通换向阀线圈应固定牢固，避免出现松动现象，影响四通阀吸合的可靠性d）四通换向阀在焊接时必须采取有效的降温措施，以防置在焊接过程中因高温引起阀芯变形，造成部件报废；e）使用中四通换向阀的四根管路应为2热2凉，如出现温差过小或无温差，说明四通换向阀高、低压已经串气，应及时更换四通换向阀。

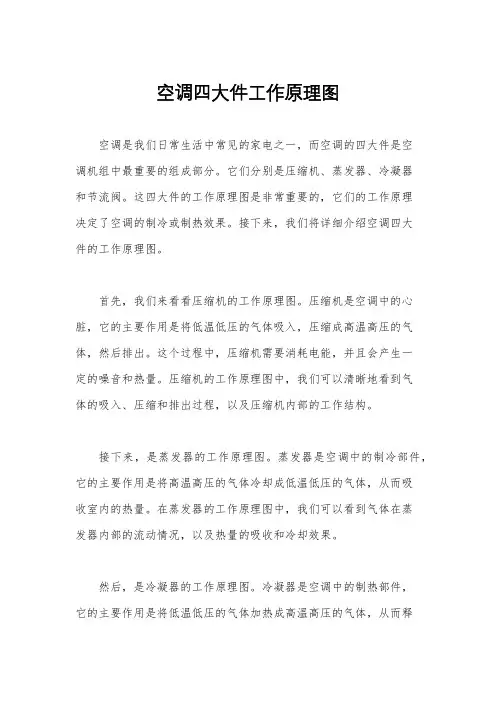

空调四大件工作原理图空调是我们日常生活中常见的家电之一，而空调的四大件是空调机组中最重要的组成部分。
它们分别是压缩机、蒸发器、冷凝器和节流阀。
这四大件的工作原理图是非常重要的，它们的工作原理决定了空调的制冷或制热效果。
接下来，我们将详细介绍空调四大件的工作原理图。
首先，我们来看看压缩机的工作原理图。
压缩机是空调中的心脏，它的主要作用是将低温低压的气体吸入，压缩成高温高压的气体，然后排出。
这个过程中，压缩机需要消耗电能，并且会产生一定的噪音和热量。
压缩机的工作原理图中，我们可以清晰地看到气体的吸入、压缩和排出过程，以及压缩机内部的工作结构。
接下来，是蒸发器的工作原理图。
蒸发器是空调中的制冷部件，它的主要作用是将高温高压的气体冷却成低温低压的气体，从而吸收室内的热量。
在蒸发器的工作原理图中，我们可以看到气体在蒸发器内部的流动情况，以及热量的吸收和冷却效果。
然后，是冷凝器的工作原理图。
冷凝器是空调中的制热部件，它的主要作用是将低温低压的气体加热成高温高压的气体，从而释放室外的热量。
在冷凝器的工作原理图中，我们可以看到气体在冷凝器内部的流动情况，以及热量的释放和加热效果。
最后，是节流阀的工作原理图。
节流阀是空调中的控制部件，它的主要作用是调节制冷剂的流量，从而控制室内的温度。
在节流阀的工作原理图中，我们可以看到制冷剂在节流阀内部的流动情况，以及流量的调节效果。
通过以上对空调四大件工作原理图的介绍，我们可以清晰地了解到它们在空调中的作用和工作原理。
压缩机、蒸发器、冷凝器和节流阀的协同工作，才能实现空调的制冷或制热效果。
因此，对于空调维修和保养来说，理解和掌握这些工作原理图是非常重要的。
希望本文的介绍对大家有所帮助，谢谢阅读！。
