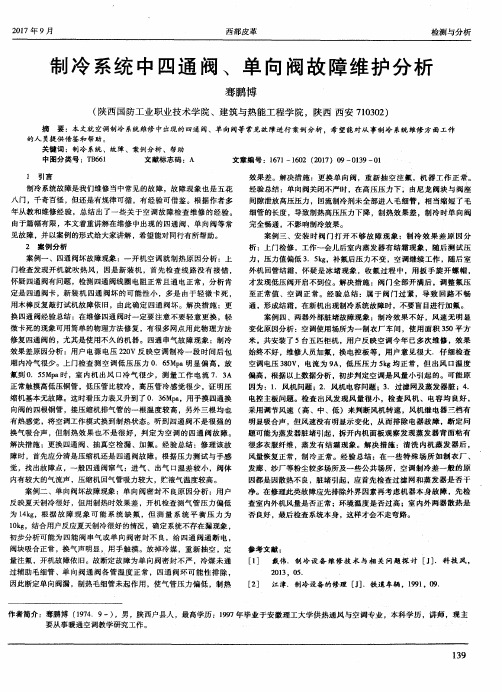

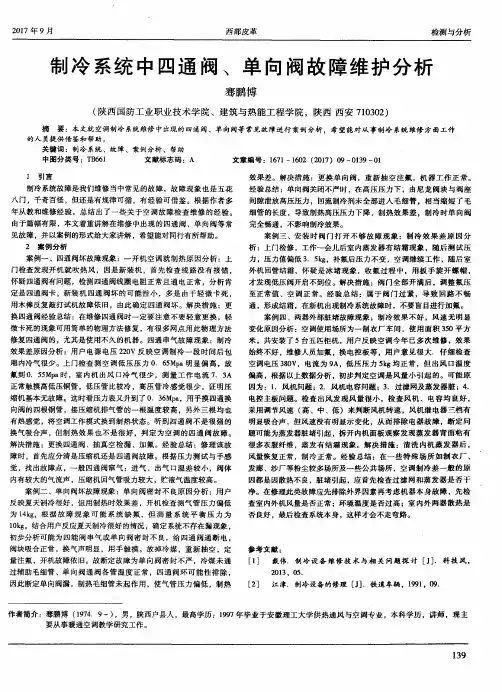

家用空调四通阀维修全过程图解

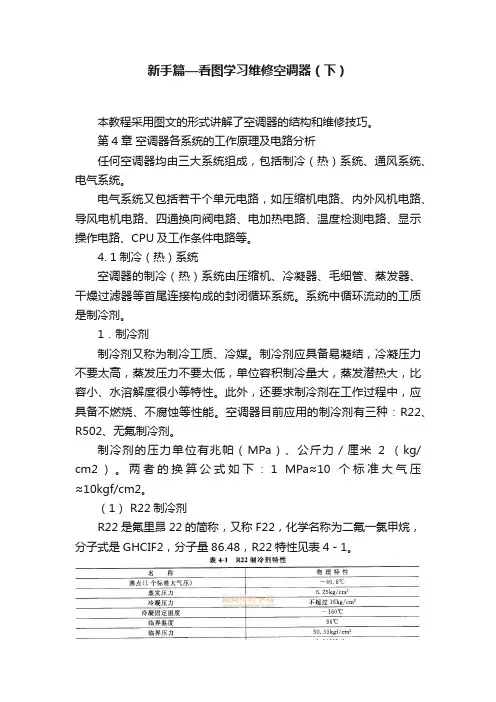

新手篇—看图学习维修空调器（下）本教程采用图文的形式讲解了空调器的结构和维修技巧。

第4章空调器各系统的工作原理及电路分析任何空调器均由三大系统组成，包括制冷（热）系统、通风系统、电气系统。

电气系统又包括若干个单元电路，如压缩机电路、内外风机电路、导风电机电路、四通换向阀电路、电加热电路、温度检测电路、显示操作电路、CPU及工作条件电路等。

4. 1制冷（热）系统空调器的制冷（热）系统由压缩机、冷凝器、毛细管、蒸发器、干燥过滤器等首尾连接构成的封闭循环系统。

系统中循环流动的工质是制冷剂。

1．制冷剂制冷剂又称为制冷工质、冷媒。

制冷剂应具备易凝结，冷凝压力不要太高，蒸发压力不要太低，单位容积制冷量大，蒸发潜热大，比容小、水溶解度很小等特性。

此外，还要求制冷剂在工作过程中，应具备不燃烧、不腐蚀等性能。

空调器目前应用的制冷剂有三种：R22、R502、无氟制冷剂。

制冷剂的压力单位有兆帕（MPa）、公斤力／厘米2 （kg/ cm2）。

两者的换算公式如下：1 MPa≈10个标准大气压≈10kgf/cm2。

（1） R22制冷剂R22是氟里昂22的简称，又称F22，化学名称为二氟一氯甲烷，分子式是GHCIF2，分子量86.48，R22特性见表4－1。

（2） R502制冷剂R502制冷剂是混合工质制冷剂，属于共沸混合溶液，由48. 8％的R22，51. 2％的R115混合而成。

其标准蒸发温度为－45. 6℃。

在相同温度条件下，R502的单位容积制冷量比R22和R115两者高，并具有两者的优点。

另外，R502的汽化潜热大，气体密度大，制冷剂循环量大，在较低的蒸发温度范围内可获得较高的制冷系数。

（3）无氟制冷剂空调器使用的无氟制冷剂型号有R407c等。

无氟制冷剂R407，属于非共性混合工质，由R12，R125，R134a三种制冷剂组成，三种成分的比值为2300，2500，5200。

标准蒸发温度为－43. 8℃ ，蒸发压力为6. 36kg/cm2，冷凝压力为232kg/cm2。

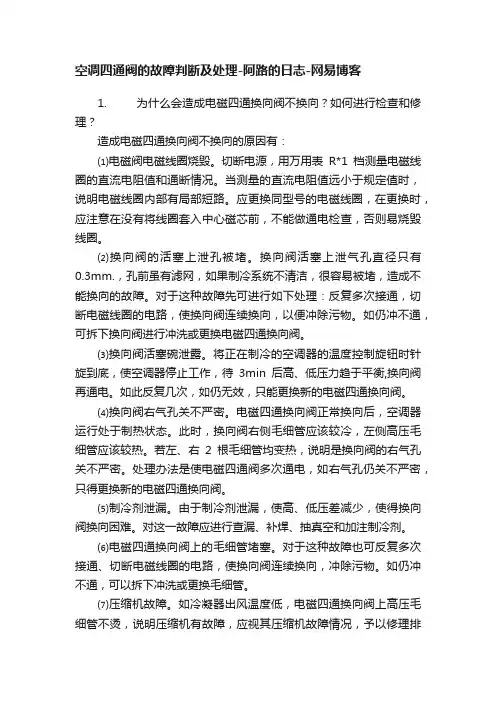

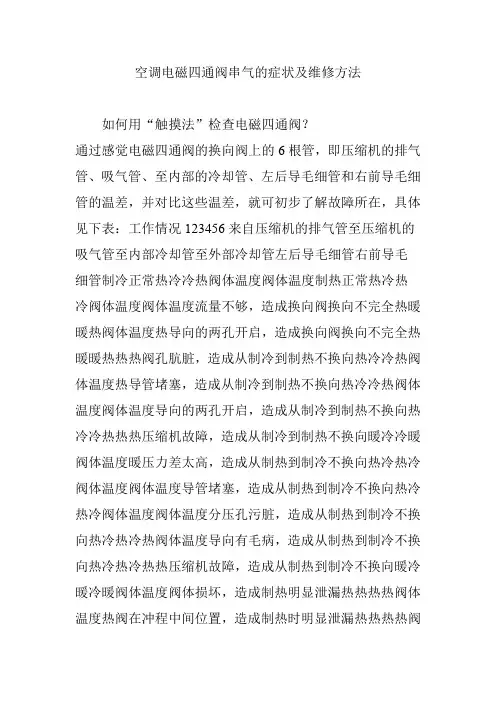

空调四通阀的故障判断及处理-阿路的日志-网易博客1. 为什么会造成电磁四通换向阀不换向？如何进行检查和修理？造成电磁四通换向阀不换向的原因有：⑴电磁阀电磁线圈烧毁。

切断电源，用万用表R*1档测量电磁线圈的直流电阻值和通断情况。

当测量的直流电阻值远小于规定值时，说明电磁线圈内部有局部短路。

应更换同型号的电磁线圈，在更换时，应注意在没有将线圈套入中心磁芯前，不能做通电检查，否则易烧毁线圈。

⑵换向阀的活塞上泄孔被堵。

换向阀活塞上泄气孔直径只有0.3mm.，孔前虽有滤网，如果制冷系统不清洁，很容易被堵，造成不能换向的故障。

对于这种故障先可进行如下处理：反复多次接通，切断电磁线圈的电路，使换向阀连续换向，以便冲除污物。

如仍冲不通，可拆下换向阀进行冲洗或更换电磁四通换向阀。

⑶换向阀活塞碗泄露。

将正在制冷的空调器的温度控制旋钮时针旋到底，使空调器停止工作，待3min后高、低压力趋于平衡,换向阀再通电。

如此反复几次，如仍无效，只能更换新的电磁四通换向阀。

⑷换向阀右气孔关不严密。

电磁四通换向阀正常换向后，空调器运行处于制热状态。

此时，换向阀右侧毛细管应该较冷，左侧高压毛细管应该较热。

若左、右2根毛细管均变热，说明是换向阀的右气孔关不严密。

处理办法是使电磁四通阀多次通电，如右气孔仍关不严密，只得更换新的电磁四通换向阀。

⑸制冷剂泄漏。

由于制冷剂泄漏，使高、低压差减少，使得换向阀换向困难。

对这一故障应进行查漏、补焊、抽真空和加注制冷剂。

⑹电磁四通换向阀上的毛细管堵塞。

对于这种故障也可反复多次接通、切断电磁线圈的电路，使换向阀连续换向，冲除污物。

如仍冲不通，可以拆下冲洗或更换毛细管。

⑺压缩机故障。

如冷凝器出风温度低，电磁四通换向阀上高压毛细管不烫，说明压缩机有故障，应视其压缩机故障情况，予以修理排除。

2. 如何用万用表检查电磁四通阀？可以万用表测量四通阀线圈的电阻值。

当电压为220V时，电磁阀的电磁线圈的电阻值约700Ω(环境温度为20度)。

空调四通阀在空调制冷系统中起着自动转换冷热的作用，它可以改变制冷剂在管路中的流动的方向。

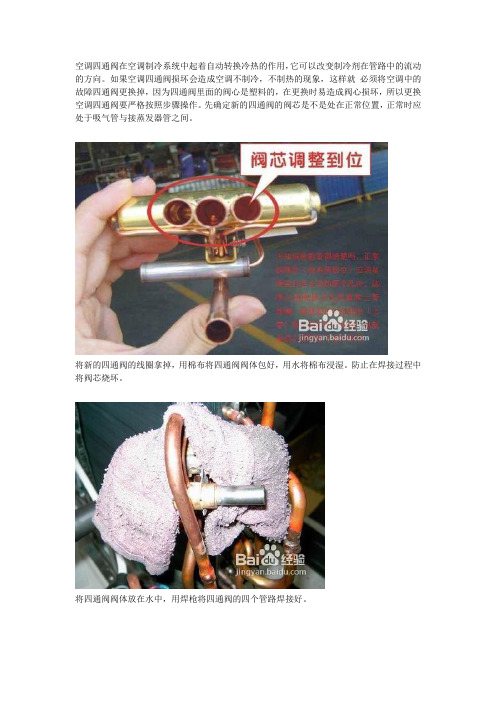

如果空调四通阀损坏会造成空调不制冷，不制热的现象，这样就必须将空调中的故障四通阀更换掉，因为四通阀里面的阀心是塑料的，在更换时易造成阀心损坏，所以更换空调四通阀要严格按照步骤操作。

先确定新的四通阀的阀芯是不是处在正常位置，正常时应处于吸气管与接蒸发器管之间。

将新的四通阀的线圈拿掉，用棉布将四通阀阀体包好，用水将棉布浸湿。

防止在焊接过程中将阀芯烧坏。

将四通阀阀体放在水中，用焊枪将四通阀的四个管路焊接好。

焊接好之后，拿掉四通阀上面包的棉布，使它慢慢冷却下来。

再装好四通阀线圈即可。

四通阀在更换时，要注意四通阀不能耐高温，在更换时要将四通阀用湿棉布包好，以免将四通阀烧坏了，还有一定不能让四通阀进水，如果进了水一定要将水弄干然后一根一根的将铜管接好。

相关文章：挂式空调四通阀的更换方法：/?p=460
更换四通阀时的注意事项:/?p=111
更换四通阀后的管路清洗方法：/?p=112。

四通阀的更换
（针对《空调器维修一学就会》书上介绍的方法的补充说明）
在更换四通阀的过程，很容易因焊接温度过高而损坏内部部件。

对于初学者或者不是很熟练者，可采用以下方法。

该方法虽然要多焊几个接头，但可确保焊接过程不会损伤四通阀。

1. 不在离阀体很近的这四个接头处焊开、拆下旧四通阀。

不在离阀
体很近的
这四个接
头处焊开、
拆下旧四
通阀
2.在离阀体较远的接头处焊开、拆下旧四通阀。

3.拆下四通阀，然后将四通阀上的连接管也拆下，因为这些连接管需装在新阀上。

四通阀连接管连接管
4.将新阀的线圈取下，将阀体的管口向上、放入水中（脸盆装的水即可），注意，要防止水进入管内。

5.在四通阀的任一个管口接入相应的连接管，焊接，再分别将其他管口接入相应的连接管，焊接后，再装到空调器上。

家用空调电磁四通阀结构原理及故障处理1、电磁四通阀结构及工作原理电磁四通阀主要由电磁线圈和阀体两部分组成。

阀体由毛细管将先导阀和主阀连接成一体，不能拆卸。

1.1 保护状态根据四通阀主阀的内部结构原理图可知，当半圆形滑块处在主阀中间位置状态时，使得 E 铜管、S 回气管、C 铜管三根铜管相互导通融为一体，从压缩机产生的高温高压蒸汽从 D 管进入阀体内，再从主阀滑块四周直接进入回气管（S 管），在电磁四通阀内不产生压力差的情况下，回到压缩机内，形成制冷剂（冷媒）的空循环。

电磁四通阀设计有保护状态，用以平衡中间流量，其目的是当空调整个循环系统出现压力瞬变时，起到卸压的作用，从而保护电磁四通阀免受高压的破坏。

1.2 制冷工况空调在制冷时，四通阀是不通电的。

先导阀在弹簧压力作用下，滑块移至最左侧，毛细管高压相通，低压相通。

使主阀内活塞左右端产生压力差，迫使活塞带动阀内半圆形滑块移向最左侧，此时，电磁四通阀 E 管和 S 管相通、D 管和 C 管相通，在此状态下，压缩机产生的高温高压蒸汽气体从电磁四通阀铜管的 D 管口进入阀体，由于主阀内滑块的位置使得气体由 C 管口排出，由管道进入放置室外的热交换器，在外风机作用下，制冷剂散热冷凝后成为中温高压的液体，再经膨胀阀或毛细管节流减压后，变成低温低压的液体，流进室内热交换器（此时为蒸发器）蒸发吸热，变成低温低压的气体，从电磁四通阀的 E 管口进入，由 S 管口排出，回到压缩机内，如此循环往复，形成制冷过程。

1.3 制热工况空调在制热工况下，电磁四通阀线圈处于通电状态，在电磁线圈产生的强大磁力作用下，先导阀阀体内的滑块克服原先安装弹簧的弹力，使得阀体内的滑块移至阀体的最右侧，毛细管高压相通，低压相通，主阀活塞在压力差的作用下，活塞带动半圆形滑块移至主阀的最右侧，此时电磁四通阀 E 管和 D 管相通、S管和C 管相通，在此状态下，压缩机产生的高温高压制冷剂气体，由电磁四通阀的 D 管口进入阀体，再由 E 管口排出，进入室内热交换器（此时为冷凝器），在室内风机的作用下，制冷剂开始散热冷凝，从而使制冷剂冷凝为中等温度的高压液体，经电子膨胀阀或热力膨胀阀或毛细管节流降压后，制冷剂变成低温低压可流动的液体，流进室外热交换器，蒸发吸热变成低温低压的气体，从电磁四通阀的C 管口进入，由 S 管口排出，回到压缩机内，如此往复循环，形成制热过程。

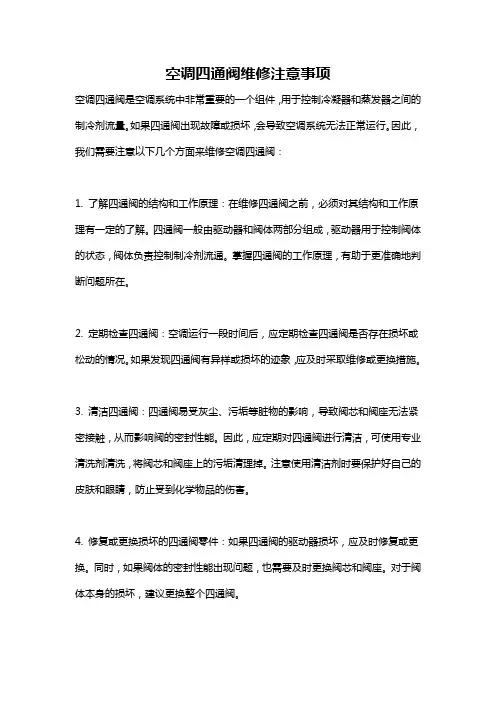

空调四通阀维修注意事项空调四通阀是空调系统中非常重要的一个组件，用于控制冷凝器和蒸发器之间的制冷剂流量。

如果四通阀出现故障或损坏，会导致空调系统无法正常运行。

因此，我们需要注意以下几个方面来维修空调四通阀：1. 了解四通阀的结构和工作原理：在维修四通阀之前，必须对其结构和工作原理有一定的了解。

四通阀一般由驱动器和阀体两部分组成，驱动器用于控制阀体的状态，阀体负责控制制冷剂流通。

掌握四通阀的工作原理，有助于更准确地判断问题所在。

2. 定期检查四通阀：空调运行一段时间后，应定期检查四通阀是否存在损坏或松动的情况。

如果发现四通阀有异样或损坏的迹象，应及时采取维修或更换措施。

3. 清洁四通阀：四通阀易受灰尘、污垢等脏物的影响，导致阀芯和阀座无法紧密接触，从而影响阀的密封性能。

因此，应定期对四通阀进行清洁，可使用专业清洗剂清洗，将阀芯和阀座上的污垢清理掉。

注意使用清洁剂时要保护好自己的皮肤和眼睛，防止受到化学物品的伤害。

4. 修复或更换损坏的四通阀零件：如果四通阀的驱动器损坏，应及时修复或更换。

同时，如果阀体的密封性能出现问题，也需要及时更换阀芯和阀座。

对于阀体本身的损坏，建议更换整个四通阀。

5. 调试四通阀：在维修或更换完四通阀后，需要进行调试。

通过调试，可以确保四通阀的工作状态正常，制冷剂流量的控制准确。

6. 防止四通阀过热：四通阀在运行过程中，由于制冷剂流动的摩擦，会产生一定的热量。

如果四通阀过热，可能会导致阀体变形，影响其正常工作。

因此，应通过增加散热装置或改变安装位置等措施，来降低四通阀的温度，保持其在正常工作范围内。

7. 注意安全操作：在维修四通阀时，务必注意自己的安全。

比如，在拆卸四通阀时，应使用合适的工具，并注意不要受伤。

同时，为了避免对空调系统产生不必要的损坏，最好能请一名专业技术人员进行维修。

总之，维修空调四通阀需要有一定的专业知识和技能。

同时，还应注意安全操作，定期检查和清洁四通阀，及时修复或更换损坏的零件。

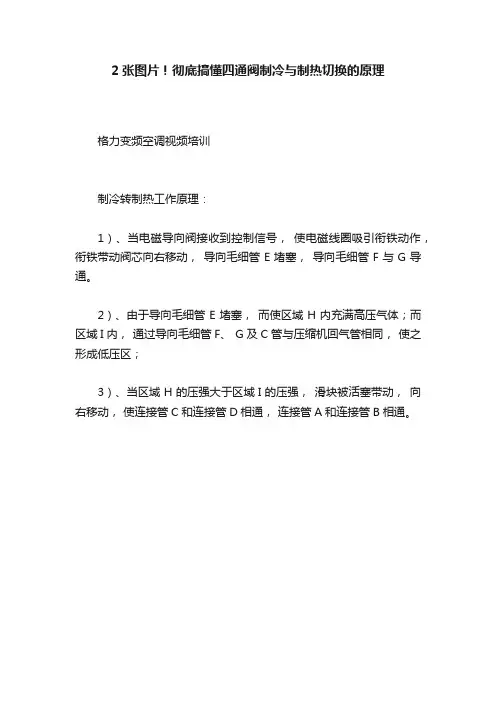

2张图片！彻底搞懂四通阀制冷与制热切换的原理
格力变频空调视频培训
制冷转制热工作原理：
1）、当电磁导向阀接收到控制信号，使电磁线圈吸引衔铁动作，衔铁带动阀芯向右移动，导向毛细管E堵塞，导向毛细管F与G导通。

2）、由于导向毛细管E堵塞，而使区域H内充满高压气体；而区域I内，通过导向毛细管F、 G及C管与压缩机回气管相同，使之形成低压区；
3）、当区域H的压强大于区域I的压强，滑块被活塞带动，向右移动，使连接管C和连接管D相通，连接管A和连接管B相通。

制热转制冷工作原理：
1）、当电磁导向阀接收到控制信号，使电磁线圈松开衔铁，衔铁带动阀芯向左移动，导向毛细管G堵塞，导向毛细管E与F导通；
2）、当区域I的压强大于区域H的压强，滑块被活塞带动，向左移动，便连接管B和连接管C相通，连接管A和连接管D相通。

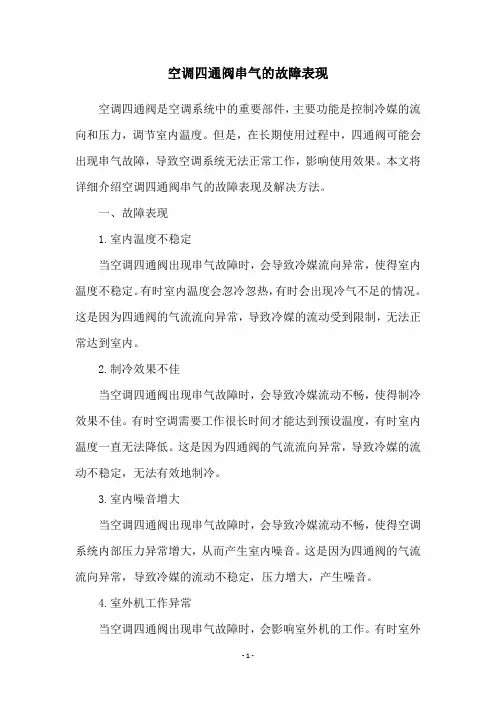

空调四通阀串气的故障表现空调四通阀是空调系统中的重要部件，主要功能是控制冷媒的流向和压力，调节室内温度。

但是，在长期使用过程中，四通阀可能会出现串气故障，导致空调系统无法正常工作，影响使用效果。

本文将详细介绍空调四通阀串气的故障表现及解决方法。

一、故障表现1.室内温度不稳定当空调四通阀出现串气故障时，会导致冷媒流向异常，使得室内温度不稳定。

有时室内温度会忽冷忽热，有时会出现冷气不足的情况。

这是因为四通阀的气流流向异常，导致冷媒的流动受到限制，无法正常达到室内。

2.制冷效果不佳当空调四通阀出现串气故障时，会导致冷媒流动不畅，使得制冷效果不佳。

有时空调需要工作很长时间才能达到预设温度，有时室内温度一直无法降低。

这是因为四通阀的气流流向异常，导致冷媒的流动不稳定，无法有效地制冷。

3.室内噪音增大当空调四通阀出现串气故障时，会导致冷媒流动不畅，使得空调系统内部压力异常增大，从而产生室内噪音。

这是因为四通阀的气流流向异常，导致冷媒的流动不稳定，压力增大，产生噪音。

4.室外机工作异常当空调四通阀出现串气故障时，会影响室外机的工作。

有时室外机会出现频繁启停的情况，有时会出现工作时间过长的情况。

这是因为四通阀的气流流向异常，导致室外机受到影响，无法正常工作。

二、解决方法1.更换四通阀当空调四通阀出现串气故障时，需要更换四通阀。

一般情况下，更换四通阀需要专业技术人员进行操作，需要注意的是，更换四通阀时需要选择与原配件相同的型号和规格，以确保更换后的四通阀能够正常工作。

2.清洗四通阀当空调四通阀出现串气故障时，也可以尝试清洗四通阀。

清洗四通阀需要专业技术人员进行操作，需要注意的是，清洗四通阀时需要使用专用清洁剂，以确保清洗效果。

3.检查其他部件当空调四通阀出现串气故障时，也需要检查其他部件是否存在故障。

有时其他部件的故障也会导致四通阀出现串气故障，例如冷凝器、蒸发器等。

因此，在更换四通阀之前，需要仔细检查其他部件是否存在故障。
