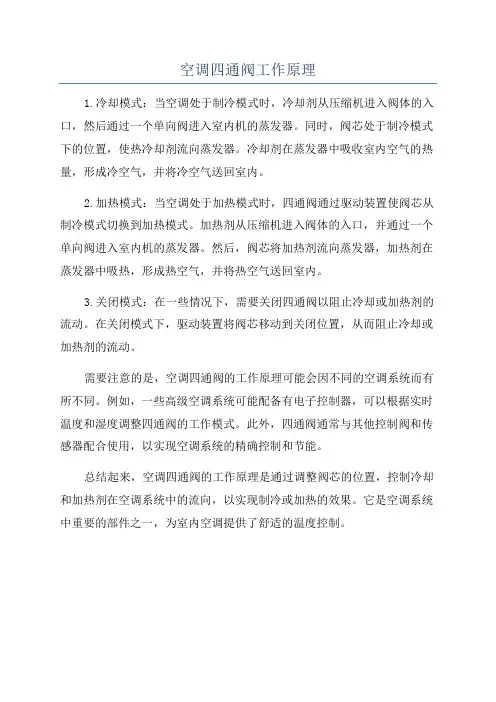

空调四通阀工作原理
1.冷却模式：当空调处于制冷模式时，冷却剂从压缩机进入阀体的入口，然后通过一个单向阀进入室内机的蒸发器。
同时，阀芯处于制冷模式下的位置，使热冷却剂流向蒸发器。
冷却剂在蒸发器中吸收室内空气的热量，形成冷空气，并将冷空气送回室内。
2.加热模式：当空调处于加热模式时，四通阀通过驱动装置使阀芯从制冷模式切换到加热模式。
加热剂从压缩机进入阀体的入口，并通过一个单向阀进入室内机的蒸发器。
然后，阀芯将加热剂流向蒸发器，加热剂在蒸发器中吸热，形成热空气，并将热空气送回室内。
3.关闭模式：在一些情况下，需要关闭四通阀以阻止冷却或加热剂的流动。
在关闭模式下，驱动装置将阀芯移动到关闭位置，从而阻止冷却或加热剂的流动。
需要注意的是，空调四通阀的工作原理可能会因不同的空调系统而有所不同。
例如，一些高级空调系统可能配备有电子控制器，可以根据实时温度和湿度调整四通阀的工作模式。
此外，四通阀通常与其他控制阀和传感器配合使用，以实现空调系统的精确控制和节能。
总结起来，空调四通阀的工作原理是通过调整阀芯的位置，控制冷却和加热剂在空调系统中的流向，以实现制冷或加热的效果。
它是空调系统中重要的部件之一，为室内空调提供了舒适的温度控制。

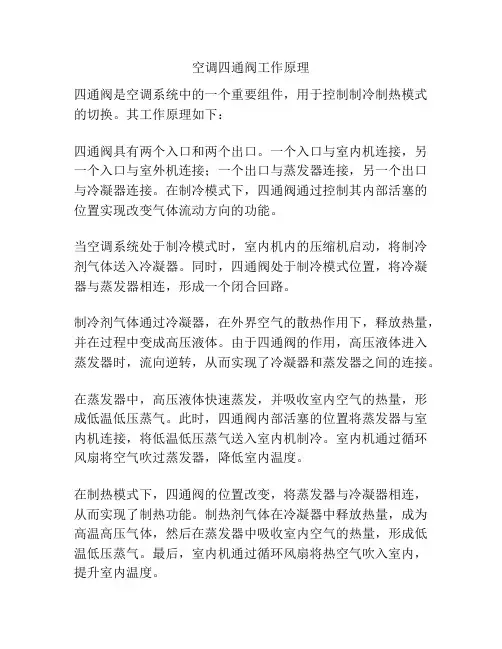

空调四通阀工作原理
四通阀是空调系统中的一个重要组件，用于控制制冷制热模式的切换。
其工作原理如下：
四通阀具有两个入口和两个出口。
一个入口与室内机连接，另一个入口与室外机连接；一个出口与蒸发器连接，另一个出口与冷凝器连接。
在制冷模式下，四通阀通过控制其内部活塞的位置实现改变气体流动方向的功能。
当空调系统处于制冷模式时，室内机内的压缩机启动，将制冷剂气体送入冷凝器。
同时，四通阀处于制冷模式位置，将冷凝器与蒸发器相连，形成一个闭合回路。
制冷剂气体通过冷凝器，在外界空气的散热作用下，释放热量，并在过程中变成高压液体。
由于四通阀的作用，高压液体进入蒸发器时，流向逆转，从而实现了冷凝器和蒸发器之间的连接。
在蒸发器中，高压液体快速蒸发，并吸收室内空气的热量，形成低温低压蒸气。
此时，四通阀内部活塞的位置将蒸发器与室内机连接，将低温低压蒸气送入室内机制冷。
室内机通过循环风扇将空气吹过蒸发器，降低室内温度。
在制热模式下，四通阀的位置改变，将蒸发器与冷凝器相连，从而实现了制热功能。
制热剂气体在冷凝器中释放热量，成为高温高压气体，然后在蒸发器中吸收室内空气的热量，形成低温低压蒸气。
最后，室内机通过循环风扇将热空气吹入室内，提升室内温度。
通过四通阀的切换，空调系统可以灵活地实现制冷和制热模式之间的转换，为用户提供舒适的室内环境。

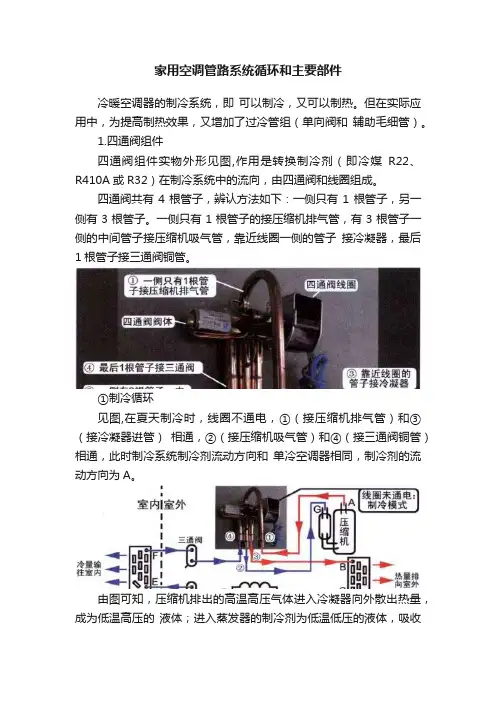

家用空调管路系统循环和主要部件冷暖空调器的制冷系统，即可以制冷，又可以制热。
但在实际应用中，为提高制热效果，又增加了过冷管组（单向阀和辅助毛细管）。
1.四通阀组件四通阀组件实物外形见图,作用是转换制冷剂（即冷媒R22、R410A或R32）在制冷系统中的流向，由四通阀和线圈组成。
四通阀共有4根管子，辨认方法如下：一侧只有1根管子，另一侧有3根管子。
一侧只有1根管子的接压缩机排气管，有3根管子一侧的中间管子接压缩机吸气管，靠近线圈一侧的管子接冷凝器，最后1根管子接三通阀铜管。
①制冷循环见图,在夏天制冷时，线圈不通电，①（接压缩机排气管）和③（接冷凝器逬管）相通，②（接压缩机吸气管）和④（接三通阀铜管）相通，此时制冷系统制冷剂流动方向和单冷空调器相同，制冷剂的流动方向为A。
由图可知，压缩机排出的高温高压气体进入冷凝器向外散出热量，成为低温高压的液体；进入蒸发器的制冷剂为低温低压的液体，吸收房间的热量（即将冷量输往室内）后变为低温低压的气体经四通阀到压缩机吸气管，完成制冷循环。
制冷循环时系统主要位置压力和温度见表。
②制热循环在冬天制热时，室内机主板输出交流2 20V电源为四通阀线圈供电，四通阀内部阀块移动，此时①和④相通，②和③相通，制冷剂流动的方向见下图：由图可知，压缩机排出的高温高压气体进入蒸发器（此时相当于冷凝器），向房间内散出热量，成为低温高压的液体；进入冷凝器（此时相当于蒸发器）的制冷剂为低温低压的液体，吸收室外的热量（即将冷量输往室外）后变为低温低压的气体，经四通阀到压缩机吸气管，完成制热循环。
制热循环时系统主要位置压力和温度见表。
2.单向阀与辅助毛细管（过冷管组）实物外形见图,作用是在制热模式下延长毛细管的长度，降低蒸发压力，使得蒸发温度也相应降低，能够从室外吸收更多的热量，从而增加制热效果。
单向阀具有单向导通特性，制冷模式下直接导通，辅助毛细管不起作用；制热模式下单向阀截止，制冷剂从辅助毛细管通过，延长毛细管的总长度，从而提高制热效果。

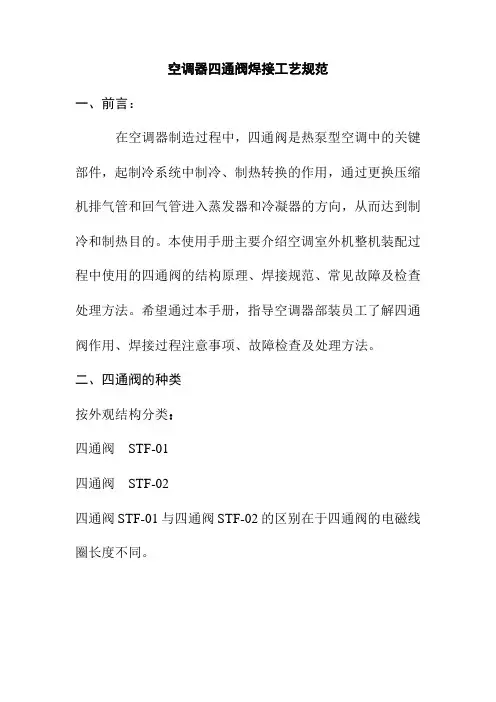

空调器四通阀焊接工艺规范一、前言：在空调器制造过程中，四通阀是热泵型空调中的关键部件，起制冷系统中制冷、制热转换的作用，通过更换压缩机排气管和回气管进入蒸发器和冷凝器的方向，从而达到制冷和制热目的。
本使用手册主要介绍空调室外机整机装配过程中使用的四通阀的结构原理、焊接规范、常见故障及检查处理方法。
希望通过本手册，指导空调器部装员工了解四通阀作用、焊接过程注意事项、故障检查及处理方法。
二、四通阀的种类按外观结构分类：四通阀STF-01四通阀STF-02四通阀STF-01与四通阀STF-02的区别在于四通阀的电磁线圈长度不同。
三、四通阀的结构及工作原理1、四通阀结构四通阀主要由先导阀、主阀和电磁线圈三部分组成。
使用先导阀控制主阀、采用压差切换动作进行换向。
四通阀的四个接管分别是：“D”口接压缩机排气管，“E”口接低压阀接管，“S”口接压缩机回气管，“C”口接冷凝器管。
四通阀先导阀内部构造图片2、四通阀工作原理当电磁线圈处于断电状态，如下图左，先导滑阀（2）在压缩弹簧（3）驱动下左移，高压气体进入毛细管（1）后进入活塞腔（4），另一方面，活塞腔（5）的气体排出，由于活塞两端存在压差，活塞及主滑阀（6）左移、使E、S接管相通，D、C接管相通。
空调压缩机高压流体经D、C毛细管流入右碗腔，左阀碗腔低压流体经E、S毛细管流入压缩机，左、右阀碗及阀块左移，形成制冷循环。
当电磁线圈处于通电状态，如下图右，先导滑阀（2）在电磁线圈产生的磁力作用下克服压缩弹簧（3）的张力而右移，高压气体进入毛细管（1）后进入活塞腔（5），另一方面，活塞腔（4）的气体排出，由于活塞两端存在压差，活塞及主滑阀（6）右移，使S、C接管相通，D、E接管相通。
空调压缩机高压流体经D、E毛细管流入左碗腔，右阀碗腔低压流体经C、S毛细管流入压缩机，左、右阀碗及阀块右移，形成制热循环。
四、四通阀的焊接及安装规范1、新四通阀使用前四个管口应是用塑料塞塞紧,防止杂志进入四通阀内;焊接前注意观看四通阀滑块位置在四通阀主阀体内部构造图的左边,如果在中间或在右边,轻敲阀体,将阀块敲到左边;2、四通阀在烧焊前必须取下先导阀的线圈，以免焊接过程不当而烧坏线圈;3、在焊接四通阀前，必须用湿布将四通阀包住，并将四通阀组件整个焊下，注意焊接时火焰的方向，不允许火焰对阀体进行加热;4、将组件中的四通阀用湿布包住或浸没在水中进行更换（最好能设计简易适用的工装），为了控制四通阀组件管路件之间相对角度，可以采取拆下一根管路件重新装新阀焊接好后，再拆换其它管路件方法。
热泵空调系统四通换向阀原理热泵空调系统的四通换向阀是该系统中的一个重要部件，它的主要作用是控制制冷和供热模式之间的切换。
在热泵空调系统中，通过利用空气或水的热能来进行制冷和供热，从而实现室内温度的调节。
而四通换向阀则是在这个过程中起到关键作用的元件之一。
四通换向阀的工作原理是通过改变冷凝器和蒸发器之间的流体流向来实现制冷和供热模式的切换。
当系统处于制冷模式时，四通换向阀使得压缩机的压缩气体通过冷凝器，将热量释放到室外并将气体冷却成液体。
然后，液体通过四通换向阀进入蒸发器，在蒸发器中吸收室内的热量，使室内温度降低。
而当系统需要切换到供热模式时，四通换向阀则将流体流向反转。
此时，压缩机的压缩气体通过蒸发器，吸收室内的热量并将气体加热。
然后，加热后的气体通过四通换向阀进入冷凝器，将热量释放到室内，从而提高室内温度。
四通换向阀的切换过程是由系统控制器控制的。
当系统需要切换模式时，控制器会发送信号给四通换向阀，使其改变流体的流向。
这个过程通常是自动进行的，用户无需手动干预。
而且，四通换向阀的切换速度非常快，可以在短时间内完成模式的切换。
除了在制冷和供热模式之间的切换，四通换向阀还能够在制冷模式下实现除霜功能。
在制冷模式下，冷凝器表面会结霜，影响制冷效果。
为了解决这个问题，系统会定期进行除霜操作。
在除霜时，四通换向阀将流体流向反转，使得热气通过冷凝器表面，将结霜的冰块融化。
除霜完成后，四通换向阀再次切换到制冷模式，系统继续正常运行。
热泵空调系统的四通换向阀是该系统中实现制冷和供热模式切换的关键部件。
它通过改变冷凝器和蒸发器之间的流体流向，实现制冷和供热功能。
同时，四通换向阀还能够在制冷模式下进行除霜操作，确保系统正常运行。
四通换向阀的工作是由系统控制器自动控制的，用户无需手动干预。
通过合理运用四通换向阀，热泵空调系统能够高效地实现室内温度的调节，为人们提供舒适的室内环境。

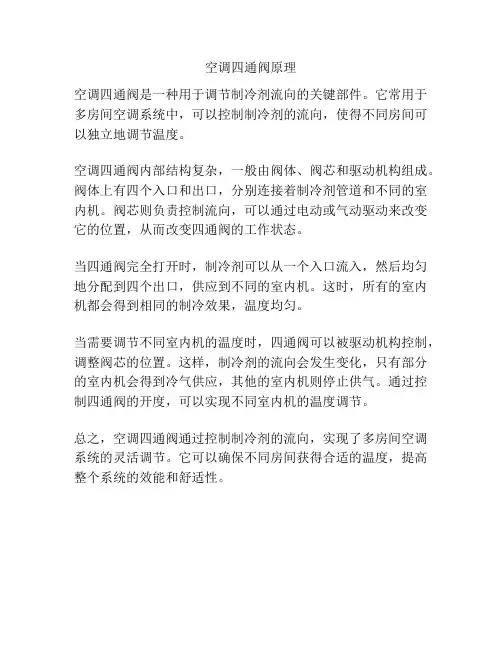

空调四通阀原理
空调四通阀是一种用于调节制冷剂流向的关键部件。
它常用于多房间空调系统中，可以控制制冷剂的流向，使得不同房间可以独立地调节温度。
空调四通阀内部结构复杂，一般由阀体、阀芯和驱动机构组成。
阀体上有四个入口和出口，分别连接着制冷剂管道和不同的室内机。
阀芯则负责控制流向，可以通过电动或气动驱动来改变它的位置，从而改变四通阀的工作状态。
当四通阀完全打开时，制冷剂可以从一个入口流入，然后均匀地分配到四个出口，供应到不同的室内机。
这时，所有的室内机都会得到相同的制冷效果，温度均匀。
当需要调节不同室内机的温度时，四通阀可以被驱动机构控制，调整阀芯的位置。
这样，制冷剂的流向会发生变化，只有部分的室内机会得到冷气供应，其他的室内机则停止供气。
通过控制四通阀的开度，可以实现不同室内机的温度调节。
总之，空调四通阀通过控制制冷剂的流向，实现了多房间空调系统的灵活调节。
它可以确保不同房间获得合适的温度，提高整个系统的效能和舒适性。

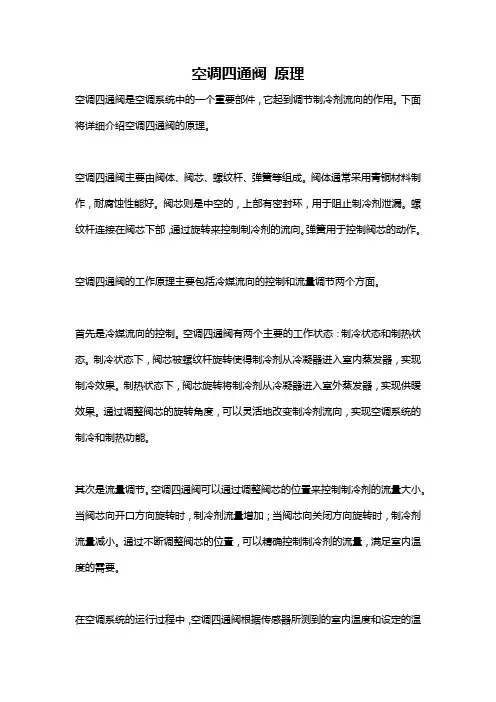

空调四通阀原理空调四通阀是空调系统中的一个重要部件，它起到调节制冷剂流向的作用。
下面将详细介绍空调四通阀的原理。
空调四通阀主要由阀体、阀芯、螺纹杆、弹簧等组成。
阀体通常采用青铜材料制作，耐腐蚀性能好。
阀芯则是中空的，上部有密封环，用于阻止制冷剂泄漏。
螺纹杆连接在阀芯下部，通过旋转来控制制冷剂的流向。
弹簧用于控制阀芯的动作。
空调四通阀的工作原理主要包括冷媒流向的控制和流量调节两个方面。
首先是冷媒流向的控制。
空调四通阀有两个主要的工作状态：制冷状态和制热状态。
制冷状态下，阀芯被螺纹杆旋转使得制冷剂从冷凝器进入室内蒸发器，实现制冷效果。
制热状态下，阀芯旋转将制冷剂从冷凝器进入室外蒸发器，实现供暖效果。
通过调整阀芯的旋转角度，可以灵活地改变制冷剂流向，实现空调系统的制冷和制热功能。
其次是流量调节。
空调四通阀可以通过调整阀芯的位置来控制制冷剂的流量大小。
当阀芯向开口方向旋转时，制冷剂流量增加；当阀芯向关闭方向旋转时，制冷剂流量减小。
通过不断调整阀芯的位置，可以精确控制制冷剂的流量，满足室内温度的需要。
在空调系统的运行过程中，空调四通阀根据传感器所测到的室内温度和设定的温度要求，通过控制阀芯的旋转角度来实现恒温调节。
当室内温度低于设定温度时，阀芯会向制冷状态旋转，使制冷剂流向室内蒸发器，实现降温；当室内温度高于设定温度时，阀芯会向制热状态旋转，使制冷剂流向室外蒸发器，实现供暖。
总结起来，空调四通阀的原理主要包括冷媒流向的控制和流量调节两个方面。
通过旋转阀芯的位置，空调系统可以实现制冷和制热功能，并根据室内温度的变化调节制冷剂流量，实现恒温调节。
这样可以有效地提高空调系统的工作效率，满足用户对舒适室内环境的需求。
同时，空调四通阀的可靠性和性能也对空调系统的正常运行起到了关键作用。
制冷空调四通阀的工作原理
制冷空调四通阀是一种用于控制制冷循环中制冷剂流向的装置。
其工作原理如下：
1. 多通道结构：制冷空调四通阀通常具有四个通道，用于控制制冷剂的流向。
其中两个通道与蒸发器和冷凝器相连，另外两个通道与压缩机和膨胀阀相连。
2. 工作模式：四通阀可根据要求切换工作模式，包括制冷模式和供暖模式。
在制冷模式下，制冷剂流经蒸发器吸收室内热量，然后经过压缩机提高压力，再通过冷凝器排出热量。
在供暖模式下，流向则相反。
3. 控制方式：四通阀的工作由控制阀芯来实现，控制阀芯根据温度和压力信号自动调节，使制冷剂在制冷循环中的流向发生改变。
这样可以实现冷冻和制热的过程。
4. 切换过程：当需要切换制冷模式和供暖模式时，四通阀会通过阀芯调节制冷剂的流向。
在切换过程中，四通阀的阀芯会控制多个通道的开启和关闭，以保证制冷剂能够流向正确的装置，从而实现制冷或供暖效果。
总之，制冷空调四通阀通过控制制冷剂的流向，实现制冷循环中的制冷和供暖效果。
通过切换工作模式和控制阀芯调节，可以实现不同工况下的制冷空调功能。
四通换向阀的制热原理说起四通换向阀的制热原理，我有一些心得想分享。
大家都知道空调可以制冷也可以制热，而这四通换向阀就像是空调在制冷和制热之间切换的一个“小开关”，作用可大了。
不知道你们有没有这样的经历，冬天的时候从外面回到家里，把空调打开制热模式，不一会儿房间就暖和起来了。
这里面四通换向阀就开始了它奇妙的“表演”。
咱们先得简单了解下空调系统里几个主要的部件儿。
里面有压缩机，这就像是空调的心脏，不断地把制冷制暖的物质（制冷剂）压来压去。
还有蒸发器和冷凝器，这俩东西可以简单理解成是空调系统里负责热量交换的地方。
通常情况下，在制冷的时候，制冷剂是通过一种特定的流向在这些部件之间循环。
但当我们想要制热的时候，四通换向阀就开始发挥它神奇的作用了。
这就要说到它内部的结构了，四通换向阀就像一个四通八达的小迷宫，内部有滑块之类的结构。
当空调切换到制热模式，四通换向阀改变了制冷剂的流向。
打个比方吧，就好像是原本一条单行道上的车流（制冷剂）有了另外一条路线可以走。
它把原本在蒸发器放冷的制冷剂送到了冷凝器。
还记得冷凝器在制冷的时候是散热的吗？这时候呢，因为制冷剂流向变了，它就开始在这儿加热周围空气，然后经过风扇一吹，热风就进到房间里啦。
而蒸发器呢，就变成了吸收热量那一方，不过由于此时室内温度比蒸发器里制冷剂温度高，所以室内的热量被吸走的幅度小得几乎感觉不到。
有意思的是，我一开始对这个四通换向阀的原理也是一知半解的。
我就在想，这一个小小的阀怎么就能让空调实现制冷和制热的转换呢？后来专门查阅了一些空调相关的资料，还上网找了些动图来看，慢慢地才有点懂了。

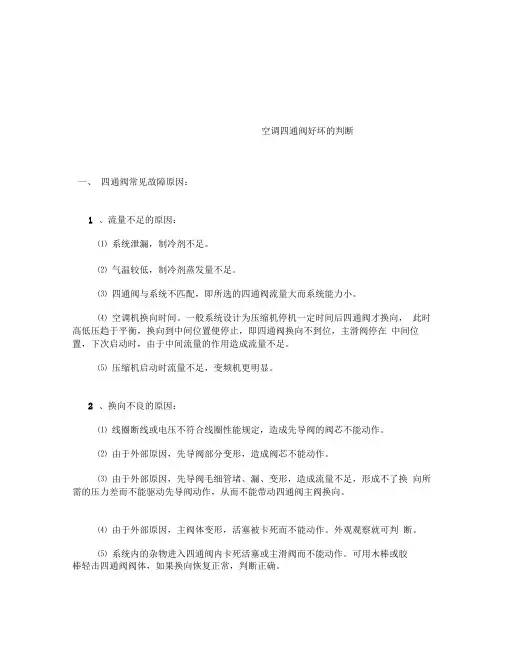

说到这里，你可能会问，那四通换向阀万一出故障了咋办？这就是个很实际的问题。
如果它出故障了，空调要么不能制热要么制热效果很差。
比如说阀门卡滞，就像我们家里水管里的阀门如果锈住了或者卡住了不动一样，制冷剂的流向就没法按要求改变了。
这时候就需要专业的维修人员来检修或者更换四通换向阀了。
