选表及用前检查1.选用：测量新电动机使用1000V的兆欧表；测量运行过的电动机使用500V的兆欧表。
2.用前检查：(1)外观检查：表壳应无好无损；表针应能自由摆动；接线端子应齐全完好；表线应是单根软绝缘铜线，且完好无损，其长度一般不应超过5m。
(2)开路试验：将一条表线接在兆欧表的“E”端，另一条接在“L”端。
两条线分开，置于绝缘物上，表位放平稳，摇动摇把到每分钟120 转，表针应稳定指在“∞”为合格。
(3)短路试验：开路试验做完后，将两条线短路，摇动摇把 (开始要慢)到每分钟120转，表针应稳定指在0，为合格。
测量及判断(实做)1.测量绝缘项目：可分为①测对地绝缘；②测相间绝缘。
2.测量：测相对地绝缘：①将电动机退出运行(大型电动机在退出运行后要先放电)；②验明无电后拆去原电源线；③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处)，将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆)；④摇动摇把达到每分钟120转，到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线，后停止摇表，并放电。
测相间绝缘：①对地绝缘测试后放电；②拆去电动机接线端上原有联接片；③将兆欧表的“E”端和“L”端测试线各接一相绕组；④摇动摇把到每分钟120转，一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度)；⑤撤除“L”端接线，后停止摇表，放电；⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。
判断：不论对地绝缘还是相间绝缘，其合格值的要求如下：(1)对于新电动机用1000V兆欧表（交接试验）：绝缘电阻应不小于1MΩ；(2)对于运行过的用500V兆欧表电动机（预防性试验）：绝缘电阻应不小于0.5MΩ。
测试过程中应注意的安全问题1.正确地选表并作充分的检查；2.被测电机及必须退出运行并拆除一二次电源线，对大型电动机在退出运行后要先放电，按照测试电容器的方法摇测。
每次测后也要放电，并验明确无电压；3.每相摇测前后要进行人工放电；4.测试时，注意与附近带电体的安全距离(必要时应设监护人)；5.人体不得接触被测端，也不得接触兆欧表上裸露的接线端；6.防止无关人员靠近。
Ⅰ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于2兆欧，每季一次，使用Ⅰ类手持电动工具应配有漏电保护装置，PE线连接可靠。
1、绝缘电阻值用500兆欧表测量。
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。
Ⅱ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于7兆欧，每季一次1、绝缘电阻值用500兆欧表测量。
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。
Ⅲ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于1兆欧，每季一次1、绝缘电阻值用500兆欧表测量。
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。
电焊机绝缘电阻值检测记录表注：焊机一、二次绕组，绕组与外壳间绝缘电阻值不少于1兆欧，每季一次，焊机一次侧电源线长度不超过3米。
移动电气装备绝缘电阻测试记录表绝缘电阻值不小于1兆欧，每半年一次编制人：日期：备注：手持电动工具分类电动工具按电气保护的方式分为三类： a．Ⅰ类工具； b．Ⅱ类工具； c．Ⅲ类工具；★Ⅰ类工具即为普通型电动工具，其额定电压超过50伏，Ⅰ类工具在防止触电的保护方面不仅依靠基本绝缘，而且包含一个附加的安全措施。
其方法是将可触及的可导电的零件与已安装在固定线路中的保护（接地）导线联起来，使可触及的可导电的零件在基本绝缘损坏的事故中不成为带电体。
Ⅰ类工具的插头为三脚插头。
★ II类工具即绝缘结构全部为双重绝缘结构的电动工具。
其规定电压超过50V II类工具不允许设置接地装置。
一般为绝缘外壳。

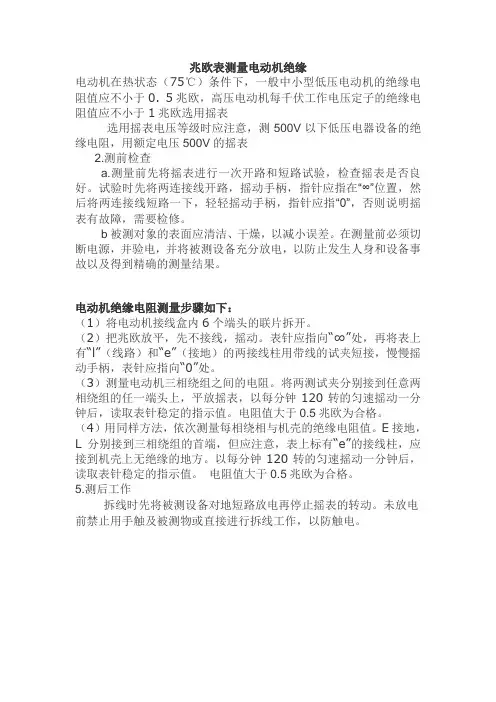

兆欧表测量电动机绝缘电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0. 5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧选用摇表选用摇表电压等级时应注意，测500V以下低压电器设备的绝缘电阻，用额定电压500V的摇表2.测前检查a.测量前先将摇表进行一次开路和短路试验，检查摇表是否良好。
试验时先将两连接线开路，摇动手柄，指针应指在“∞”位置，然后将两连接线短路一下，轻轻摇动手柄，指针应指“0”，否则说明摇表有故障，需要检修。
b被测对象的表面应清洁、干燥，以减小误差。
在测量前必须切断电源，并验电，并将被测设备充分放电，以防止发生人身和设备事故以及得到精确的测量结果。
电动机绝缘电阻测量步骤如下：（1）将电动机接线盒内6个端头的联片拆开。
（2）把兆欧放平，先不接线，摇动。
表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
（3）测量电动机三相绕组之间的电阻。
将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动一分钟后，读取表针稳定的指示值。
电阻值大于0.5兆欧为合格。
（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。
E接地，L分别接到三相绕组的首端，但应注意，表上标有“e”的接线柱，应接到机壳上无绝缘的地方。
以每分钟120转的匀速摇动一分钟后，读取表针稳定的指示值。
电阻值大于0.5兆欧为合格。
5.测后工作拆线时先将被测设备对地短路放电再停止摇表的转动。
未放电前禁止用手触及被测物或直接进行拆线工作，以防触电。
一、摇表(又叫兆欧表、绝缘电阻表)简介简介现代生活日新月异，人们一刻也离不开电。
在用电过程中就存在着用电安全问题，电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时，绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。
判断其绝缘程度是否满足设备需要。
普通电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级），在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
兆欧表也叫绝缘电阻表，它是测量绝缘电阻最常用的仪表。
它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即方便又可靠。
但是如果使用不当，它将给测量带来不必要的误差，我们必须正确使用兆欧表绝缘电阻进行测量。
准备工作兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。
即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。
（5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
测量做好上述准备工作后就可以进行测量了，在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端（也叫保护环），一般被测绝缘电阻都接在“L”“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。
摇表(绝缘电阻表)主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱(L：线路段、E：接地端、G：屏蔽端)。
新型的绝缘电阻测试仪通常和数字万用表差不多的外形。
摇表(绝缘电阻表)的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。
由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。
图1 绝缘电阻表的测试原理a）测量机构b）串联电路c）并联电路1、2一线圈3一永久磁铁4一极掌5—环形铁心6一指针利用比率计制成的绝缘电阻表，基本原理图如1b、c所示，被测电阻接在E、L（Rx两端）处，U为手摇发电机的产生电压，流过可动线圈一个线圈的电流为I1，流过可动线圈另一个线圈的电流为I2，α为偏转转角，则对于串联和并联电路均存在α＝f（Rx），且偏转角α与U和I无关，只和R×的大小有关，这就是绝缘电阻表的测量电路原理。
摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷(Rc+R1+Rx)、R2=U÷(Rf+R2)处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。
在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。
当Rx断开时(即X=∞(无穷大))，I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接(即Rx=0)，此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。
注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。
注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。
注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。
绝缘电阻测试记录表季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。
绝缘电阻测试记录表注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。
绝缘电阻测试记录表注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。
注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。
注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。
注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。
兆欧表（Megger）俗称摇表，兆欧表大多采用手摇发电机供电，故又称摇表。
它的刻度是以兆欧(MΩ)为单位的。
兆欧表是电工常用的一种测量仪表。
兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。
目录1兆欧表2工作原理3兆欧表特点4分类及别称5仪表介绍工作原理合成电阻6如何选用7使用方法8使用维护9注意事项校准步骤表面对地电阻测量1兆欧表基本参数测试电压直流 25，50，100，250，500，1000V测量量程25～50V：2MΩ～200MΩ,3档量程100～250V：2MΩ～2000MΩ,4档量程500～1000V：2MΩ～4000MΩ,4档量程精度±2%rdg. ±5dgt.(25～100V的测试电压：0～20.00MΩ)（250V测试电压，0～100.0MΩ）(500～1000V的测试电压，0～999MΩ)±5%rdg.(25～50V的测试电压：19.0～200.0MΩ) (100V的测试电压：19.0～2000MΩ) (250的测试电压：100.1～2000MΩ) (500～1000V的测试电压：1000～4000MΩ)响应时间快速：小于0.7秒，慢速：小于1.5秒（在手动量程下）采样率快速：10次/秒，慢速：1次/秒功能比较功能：判断通过或失败测试定时功能：0.5～99秒延时定时功能：0.1～99秒显示液晶显示器电源供应100～240V AC，（50/60Hz）体积及重量215宽×61高×213厚mm，1.1kg附件电源线（1）选件远程控制箱或测试线 (不能单独使用，测量时需要选用测试冶具或探头) 9185 测试线 85 cm长9294 测试探头 (已包括) 约1.2m 长9299 开关探头 80 cm (31.5 in) 长打印机9442 打印机9443-02 交流电源转换器适用于 9442, EU9443-03交流电源转换器适用于 USA, 适用于 9442 打印机9444 连接电缆 (用于9442打印机)1196 记录纸 (25m，10卷/盒，用于9442)PC通讯器9637 电缆 9pin-9pin，1.8m长9638 电缆 9pin-25pin，1.8m长其他选件*9094 信号输出线 1.5m长2工作原理数字兆欧表由中大规模集成电路组成。
